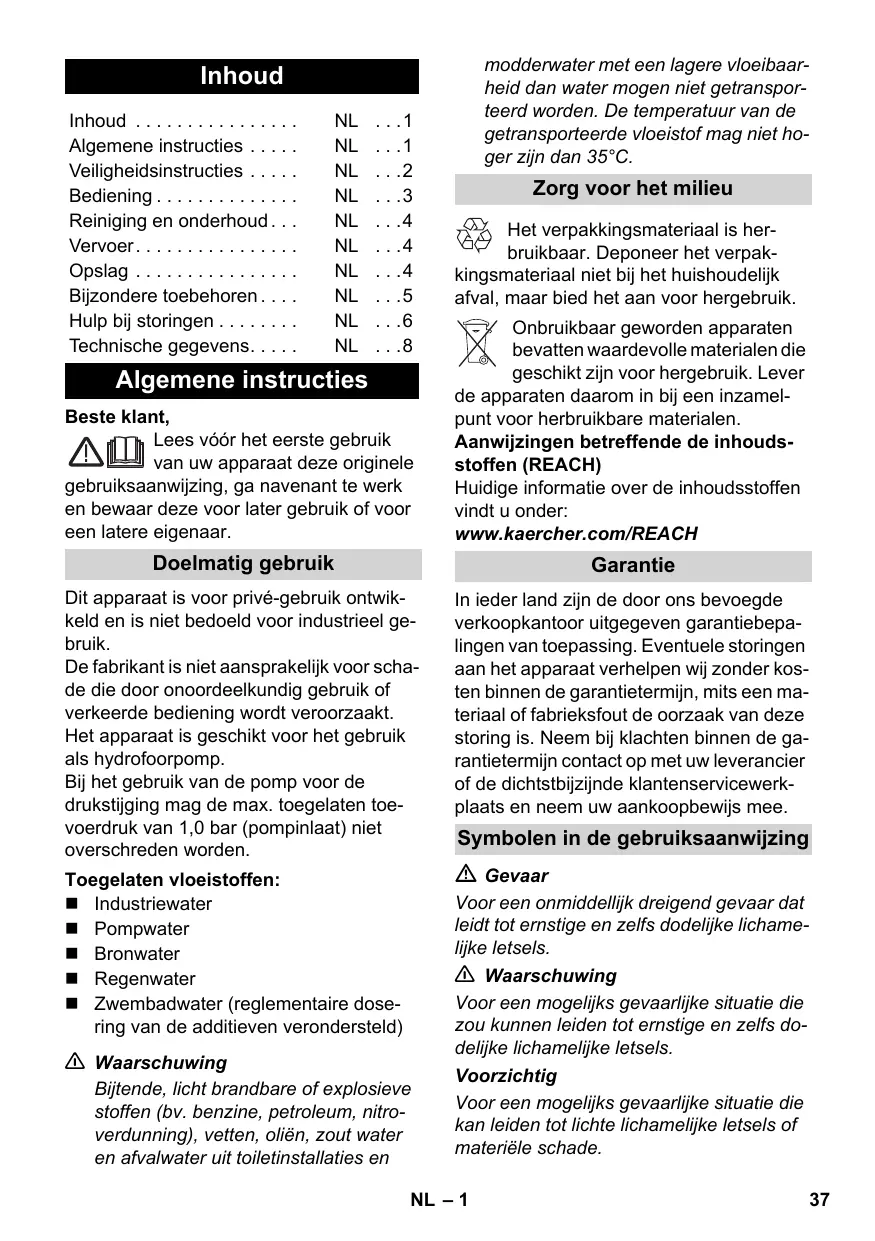

GEBRUIKSAANWIJZING BPP 3000 42 KARCHER

Algemene instructies . . . . NL 1

Veiligheidsinstructies NL 2

Bediening . NL 3

Reiniging en onderhoud... NL...4

Vervoer. NL 4

Opslag NL 4

Bijzondere toebehoren... NL ...5

Hulp bij storingen NL 6

Algemene instructies

Besteklant,

Lees vór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Doelmatig gebruik

Dit apparaat is voor privé-gebruik ontwik-keld en is Niet bedoeld voor industrieel gebruik.

De fabrikant is Niet aansprakelijk voor schade die door onoordeelkundig gebruik ofverkeerde bediening worden veroorzaakt.

Het apparatus is geschikt voor het gebruik als hydrofoorpomp.

Bij het gebruik van de pomp voor de drukstijging mag de max. toegelaten toevoerdruk van 1,0 bar (pompinaat) Niet overschreden worden.

Toegelaten vloeistoffen:

Industriewater
Pompwater
■ Bronwater
Regenwater
Zwembadwater (reglementaire dosering van de additieven verondersteld)

Waurschuwing

Bijtende,licht brandbare ofexplosievestoffen (bv. benzine,petroleum,nitroverdunning),vetten,oliën,zout waterenafvalwateruittoiletinstallations en

modderwater met een lagere vloeibaar- heid dan water mogen nicht getransporteerd worden. De temperatuur van de getransporteerde vloeistof mag nicht hoger zichen dan 35^

Zorg voor het milieu

Het verpakkingsmaterialiaal is herbruikbaar. Deponeer het verpak

kingsmaterialniet bij het huishoudelijk afval,maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever

de apparaten.daarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa- lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerksplaats en neem uw aankoopbewijs mee.

Symbolen in de gebruiksaanwijzing

Gevaar

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijk lichamerlijke letsels.

Waarschuwing

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs do-delijke lichamelijkke letsels.

Voorzichtig

Voor een mogelijk gevaarlijke situatie die kan leiden tot lichte lichamelijk letsels of materièle schade.

Veiligheidsinstructies

Levensgevaar

Bij Niet-naleving van de veiligheidsinstru-ties bestaat levensgevaar door elektrische stroom!

• Controleer voor ieder gebruik of aansluitkabel en netstekker onbeschadigd zich. Laat beschadigde voedingskabels onmiddelijk verrangen door een bevoegde medewerker van de technische Dienst of een elektro-vakman.
  Alle elektrische steekverbindingen要去en in een overstromingsveilige sector aangebracht worden.
  Trek Niet aan het snoer, om de stekkeruit het stopcontact te trekken, maar aan de stekker.
  Het elektriciteitssnoer Niet over scherpe randen trekken en nicht bekneld lately raken.
  Het apparaat moet in een stabiele en overstromingsveilige sector opgesteld worden.
  De op het typeplaatje aangegeven spanning moet met de spanning van de stroombron overeenkomen.
  Om risico's te vermijden, mogen reparacies en het verrangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.
  Bij een ontbrekende watertoevoerschakelt de pomp Niet uit. Het water in de pomp worden het en kan eruitspuitend verwondingen veroorzaken! Pomp max. 3 minuten in die bedrijfsmodus gebruiken. Tip: droogloopbeveiligig (6.997-355.0), vlotterschakelaar (6.997-356.0) optioneel verkrijgbaar!
  De pomp mag nicht gebrukt worden als dompelpomp.
  Bij gebruik van de pomp bij zwembaden, tuinvijvers of fonteinen moet een minimumafstand van 2 m gespec-teerd worden en moet het apparaat be-

veiligd worden zodate het Niet in het water kan glijden.

■ Elektrische veiligheidsinrichtingen in acht nemen:

Pompen mogen aan zwembaden, tuinvijvers en fonteinen enkel gebruikt worden via een aardlekschakelaar met een nominale aftschakelstroom van max. 30mA .Indien er zich personen in het zwembad of de vijver bevinden, mag de pomp nicht gebruikt worden.

Om veiligheidsredenen raden wij princi- pieel aan het apparaat te gebruiken via een aardlekschakelaar (max. 30mA). De elektrische aansluiting mag alleen uitgevoerd worden door een electricien. De nationale bepalingen daartoe moeten zeker in achegenomen worden!

In Oostenrijk要去en pompen voor het gebruik in zwembaden en tuinvijvers die uitgerust zijn met een vaste aansluitleiding, conform ÖVE B/EN 60555 Deel 1 tot 3, gevoed worden via een ÖVE-geteste scheidingstransformer, waar bij de nominale spanning secundair Niet hoger mag liggen dan 230V.

Het apparaat mag gebruikt worden door kinderen vanaf 8aar en Personen met beperkte fysische, zintuigelijkke of mentale capaciteiten of gembek aan ervaring en kennis, op voorwaarde dat ze onder toezicht staan of over het veilige gebruik van het apparaat werden ingelicht en de waaruit resulterende gezaren begrijpen.
Kinderen要去en gecontroleerd worden om te garanderen dat ze Niet met het apparaat spelen.

Voorwaarden voor de stabiliteit

Voorzichtig

Voor alle handelingen met of aan het apparaat要去 de stabiliteit gegarandeerd worden om ongevallen of beschadigingen te vermijden.

• De stabiliteit van het apparaat is gegarandeerd wanner het op een effen ondergrond worden geplaatst.

Bediening

Voor de inbedrijfname van de pomp moeten de veiligheidsinstrumenties in elk geval inacht genomen worden!

Beschrijving apparatus

1 Netsnoer met stekker
2 Aansluiting G1(33,3mm) zuigleiding
3 Aansluiting G1(33,3mm) drukleiding
4 Vulopening met voorfilter
5 Drukindicatie
6 Aflaatopening
7 Terugslagklep

Voorbereiding

Afbeeling A

Voor de inbedrijfstelling de druk van de luchtvulling in het reservoir controleren. Indien nodig in de uitgeschakelde / drukloze toestand op 2,0 bar navullen.

Afbeeling

Apparaat beveiligungen gegen verschuiven (evtl. vastschroeven).

Afbeilding

Terugslagklep monteren.
Vacuümvaste zuigslang met geinte-greerde terugstroomstop aansluiten aan de zuigzijde. (als apart accessoire verkrijgbaar)
Drukzieje voor de geluidsbeperking via een flexibele slang verbinden met de drukkleiding.

Afbeeling

Om de latere lediging en drukontlasting van het systeme te vereenvoudigen, bevelen wij de montage van een aflaatkraanussenpompenzuigslang/terugslagklep aan. (behoort Niet tot het leveringspakket)

Afbeeling

Deksel van de vulopening losschroeven en water vullen tot het overloopt.
Deksel handvast op de vulopening schroeven.
Voorhanden aufsluitkleppen in de drukleiding openen.

Instructie: Zelfs dekleinste ondichtheden leiden tot storingen.

Gebruik

Netstekker in het stopcontact steken.

Let op

Pomp start onmiddelijk. Wachtern tot de pomp aanzuigt en gelijkmatig water pompt, dan aflsuitkleppen in drukleiding sluiten.

Nadat de uitschakeldruk bereikt is, schakelt de drukschakelaar de motor uit. Het reservoir is nu gezuld, de hydrofoorpomp is bedrijfsklaar.

Bij een ontbrekende watertoevoer worden de uitschakeldruk Niet bereikt, de drukschakelaar kan het apparaat Nieteer uitschakelen,waardoor het water in de pompkop verhit en het apparaat beschadigt. In de apparaten BPP 4000/48 en BPP 4500/50 wordt de stroomtoevoer bij oververhitting onderbroken door een thermoschakelaar. Na afkoeling worden de stroomtoevoer opnieuw tot stand gebracht.

Ter reguliere beveiliging gegen watertekort bevelen wij aan om een droogloopbeveiliging te gebruiken.

Let op

Systeem staat onder druk! (druk zich hoofdstuk "Technische gevevens")

De werkzaamheden beëindigen

Stekker uithetstopcontacttrekken.

Reiniging en onderhoud

Gevaar

Neem altijd vór onderhouds- en/of reparatiewerkzaamheden de stekker uit het stopcontact.

Systeem staat onder druk!

Voor het openen van het vul- of aflaatdekel resp. voor het scheiden van leidingverbindingen, afluitklep aan drukzijde openen en systeem via aflaatkraan (verkrijgbaar in de vakhandel) leegmaken.

Zorg

Afbeeling

Voorfilter regelmatig controleren op verontreinigungen. Bij zichtbare verontreinigungen gaat u als volgt te werk:
deksel aan de vulopening losschroeven
Voorfilter wegemen en onder stromend water reinigen

Onderhoud

Afbeeling A

De druk van de luchtvulling in het reservoir voar aanlijks controleren. Indien nodig in de uitgeschakelde / drukloze toestand op 2,0 bar navullen (stekker van het apparaat uittrekken, waterkraan openen).

Vervoer

Voorzichtig

Om ongevallen of verwondingen bij het transport te vermiijden, moet het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Transport met de hand

Apparaat aan de draaggreep optillen en dragen.

Transport in voertuigen

Apparaat beveiligien gegen verschuiven en kantelen.

Opslag

Voorzichtig

Om ongevallen of verwondingen te vermijden, moet bij de keuze van de opsglaats het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Apparaat opslaan

Apparaat op een vorstvrijeplaatsbewaren.

Bijzondere toebehoren

De afbeeldingen van de hierna vermelde accessoires vindt u op pagina 4 van deze handleiding.

6.997-350.0	Zuiggarnituur 3,5m	Volledig aansluitklare, vacuumvaste zuislang met zuigfilter en terugloopstop. Ook als verlenging van de zuislang te gebruiken. 3/4" (19mm) slang met G1 (33,3mm) aansluit-schroefdraad.
6.997-349.0	Zuiggarnituur 7,0m
6.997-348.0	Zuislang 3,5m	Volledig aansluitklare, vacuumvaste zuislang voor de directe aansluiting aan de pomp. Voor de verlen-ging van de zuiggarnituur of het gebruik met zuigfil-ters. 3/4" (19mm) slang met G1 (33,3mm) aansluit-schroefdraad.
6.997-347.0	Zuislang aan de lo-pende meter 3/4" (19mm) 25m	Vacuumvaste spiralslang voor het voorsnijden van individuele slanglengthen. Kan als individuele zuiggarnituur gebruikt worden in combinatie met aansluitingsonderdelen en zuigfilters.
6.997-346.0	Zuislang aan de lo-pende meter 1" (25,4mm) 25m
6.997-360.0	Zuislang voor geslagen putten en buisleidingen	Vacuumvaste spiralslang voor de aansluiting aan de zuigzijde van de pomp. 1" (25,4 mm) slang met G1" (33,3mm) aansluit-schroefdraad aan beiden kanten. Let op: De zuislang mag Niet als drukslang gebruikt worden.
6.997-345.0	Zuigfilter Basic 3/4" (19mm)	Voor de aansluiting aan de zuislang (aan de lo-pende meter). De terugloopstop verdort de heraan-zuigtijd. (incl. slangklemmen)
6.997-342.0	Zuigfilter Basic 1" (25,4mm)
6.997-341.0	Zuigfilter Premium	Voor de aansluiting aan de zuislang (aan de lo-pende meter). De terugloopstop verdort de heraan-zuigtijd. (incl. slangklemmen). Robuuste uitvoering van metaal en kunststof. Geschikt voor 3/4" (19mm) of 1" (25,4mm) slangen.
6.997-343.0	Voorfilter (debiet tot 3000 l/h)	Pompvoorfilter ter bescheming van de pomp gegen grove vuildeeltjes of zand. De filterinzet kan voor de reiniging verwijderd worden. Met G1 (33,3mm) aan-sluit-schroefdraad.
6.997-344.0	Voorfilter (debiet tot 6.000 l/h)
6.997-359.0	Pompaansluitstuk G1 (33,3mm)	Passend voor 3/4"(19mm) of 1"(25,4mm) slangen. Met G1 (33,3mm) aansluitdraad. Inclusief terug-slagklep, platte pakking en slangklem. Bij gebruik voor tuinpompden de vlakke pakking aanbrengen.
6.997-358.0	Aansluitset Basic G1 (33,3mm)	Voor de aansluiting van 1/2" (12,7mm) waterslan-gen aan pompen met G1 (33,3mm) aansluit-schroefdraad.
6.997-340.0	Aansluitset Premi-um G1 (33,3mm)	Voor de aansluiting van 3/4"(25,4mm) waterslan-gen aan pompen met G1 (33,3mm) aansluit-schroefdraad. Voor een hogere doorstroming van water.
6.997-356.0	Vlotterschakelaar	Schakelt de pomp afhankelijk van de waterstand van het waterreservoir automatisch in en uit. Met 10 m speciale aansluitkabel.
6.997-355.0	Droogloopbeveili-ging	Indien geen water door de pomp loopt, beschermt de droogloopbeveiliging de pomp gegen schade en schakelt die automatisch uit. Met G1"(33,3mm) aansluit-schroefdraad.
6.997-417.0	Drukslang 3/4"(19mm), 1m	Aansluitslang voor de drukcompensatie in de huis-waterinstallatie. Voor de aansluiting van de pomp aan starre leidingsystemen. Bovendien verhindert intern opslagvolume in de slang vaak in- en uitscha-kelen van de pomp.

Hulp bij storingen

Gevaar

Om risico's te vermijden, mogen reparations en het verrangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Storing	Oorzaak	Oplossing
Pomp draait maar pompiet Niet	Lucht in de pomp	zie hoofdstuk „Voorbereiden“ afb. E
	Lucht kan Niet ontsnappen aan de drukzijde	Ontneemplaats aan de drukzijde openen
Pomp draait nicht of valt tij-dens de wer-king plots stil	Stroomtoevoer onderbroken	Zekeringen en elektrische verbindin-gen controleren
	Thermoveiligheidsschakelaar in de motor heeft de pomp we-gens oververhitting van de mo-tor uitgeschakeld.	Stekker uittrekken, pomp laten afkoe-len, aanzuigbereik reinigen, droog-loop verhinderen
Pomp schakelt zichzelf uit en ook opnieuw in (BPP 4000/48 en BPP 4500/50)	Zekering van de thermoscha-kelaar heeft de pomp ter be-scherming gegen oververhitting uitgeschakeld c.q. na afkoeling opnieuw inge-schakeld.	Om herhaling te voorkomen,要去 het systeme op dichtheid gecontrolererd en afgedicht worden.
Motor start on-middelijk na het uitschake-len opnieuw	Druk in het systemeGaat verlo-ren	Verbindingen incl. afldichtenen en wa-teruitlaat controleren.De kleiste ondichtheden hebben een invloed op de werkung.
	Luchtdruk in het reservoir is te laag.	Reservoir met 2,0 bar vullen. Zie hoofdstuk „Onderhoud“ afb. A
	Terugslagklep sluit Niet correct	Terugslagklep aan zuigzijde controle- ren.
	Membraan in het drukvat defect	Membraan vernieuwen
Vermogendaalt of is te laag	Zuigfilter of terugslagklep ver-ontreinigd	Zuigfilter resp. terugslagklep reinigen
	Vermogen van de pomp is af-hankelijk van de hoogte en de aangesloten periferie	Max. hoogte in acht nemen, zie techni-nische gegevens, indien nodig een andere slangdiameter of slangengte kiezen
	Voorfilter verontreinigd	voorfilter wegemen en onder stro-mend water reinigen
Vibrerend ge-luid bij de afna-me van water	Membraan in het drukvat vibreert	Bedrijfsafhankelijk geluid dat door het verlagen van de druk van de luchtvul-ling in het reservoir kan opgelost wor-den.

Bij vragen of storingen helpt once Karcher-vestiging u graag verdter. Adres zie achechterzijde.

Technische gegevens

		BPP 3000/42	BPP 4000/48	BPP 4500/50
Spanning	V	230 - 240	230 - 240	230 - 240
Frequentie	Hz	50	50	50
Vermogen Pnom.	W	700	900	1200
Max. volume	l/h	3000	3700	4500
Max. aanzuighoogte	m	8	8	8
Maximumdruk van de pomp	MPa(bar)	0,40(4,0)	0,43(4,3)	0,50(5,0)
Werkdruk	MPa(bar)	0,17-0,28(1,7 - 2,8)	0,17-0,30(1,7 - 3,0)	0,17-0,32(1,7 - 3,2)
Maximumdruk van de luchtvulling in het reservoir	MPa(bar)	0,18-0,2(1,8 - 2,0)	0,18-0,2(1,8 - 2,0)	0,18-0,2(1,8 - 2,0)
Hoogste toegelaten binnendruk in het reservoir	MPa(bar)	0,50(5,0)	0,50(5,0)	0,50(5,0)
Gewicht	kg	16	16	17

Technische veranderingen voorbehonden!

Bedrijfsdruk en volume is afhankelijk van de aanzuighoogte en de aangesloten periferie!

Het möglichke volume is nog zo groot:

• hoe lager de aanzuig- en oppomphoogeten zich
• hoe groter de diameter van de gebruikte slangen zijn
• hoe korter de gebruekte slangen zijn
• hoe );
