BEDIENUNGSANLEITUNG BPP 3000 42 KARCHER

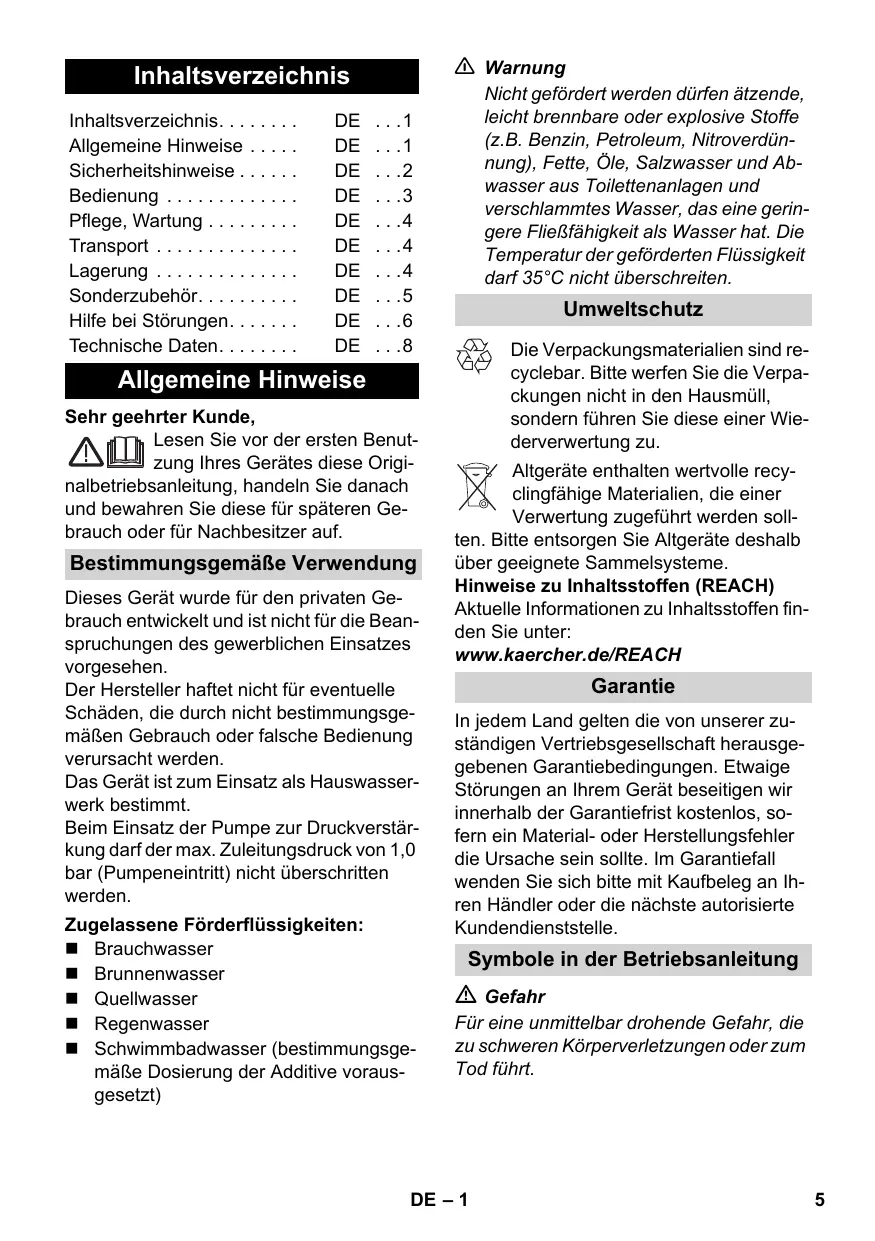

Inhaltsverzeichnis. DE 1

Allgemeine Hinweise DE 1

Sicherheitshinweise DE 2

Bedienung DE 3

Pflege, Wartung DE 4

Transport DE 4

Lagerung DE 4

Sonderzubehör. DE .5

Hilfe bei Störungen. DE .6

Technische Daten. DE .8

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Origi-

nalbetriebesanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäß Verwendung

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßigen Gebrauch oder falsche Bediennung verursacht werden.

Das Gerät ist zum Einsatz als Hauswasserwerk bestimmt.

Beim Einsatz der Pumpe zur Druckverständung darf der max. Zuleitungsdruck von 1,0 bar (Pumpeneintritt) nicht übersritten werden.

Zugelassene Forderflüssigkeiten:

Brauchwasser
■ Brunnenwasser
Quellwasser
Regenwasser
Schwimmbadwasser (bestimmungsgemeße Dosierung der Additive vorausgesetzt)

Warning

Nicht gefördert werden dürfen atzende, leicht brennbare oder explosive Stoffe (z.B. Benzin, Petroleum, Nitroverdūnung), Fette, Öle, Salzwasser und Abwasser aus Toilettenanlagen und verschlammtes Wasser, das eine geringere Fließfähigkeit als Wasser hat. Die Temperatur der geförderten Flüssigkeit darf 35^ nicht überschreiben.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull, sondern fuhren Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recy clingfähige Materialien, die einer Verwertung zugeführrt werden soll

ten.itte entsorgen Sie Altgerate deshalb uber geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemärb beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an Ihren Handler oder die{nachste autorisierte Kundendienstelle.

Symbole in der Betriebsanleitung

Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körpersverletzungen oder zum Tod führt.

Warning

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen können.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschem führen kann.

Sicherheitshinweise

Lebensgfahr

Bei Nichtbeachtung der Sicherheitshinweise besteht Lebensgefahr durch elektrischen Strom!

Anschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen halten.
Alle elektrischen Steckerverbindungen sind im überflutungssicheren Bereich anzubringen.
- Nicht am Netzanschlusskabel, sondern am Steckerziehen, um das Gerät vom Netz zu trennen.
Das Netzanschlusskabel nicht über scharfe Kantenziehen und nicht einquetschen.
Das Gerät stand- und überflutungssicher aufstellen.
Die angegebene Spannung auf dem Typenschild muss mit der Spannung der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, durren Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgefuhrt werden.
■ Bei fehlender Wasserzufuhr schaltet die Pumpe nicht ab. Das Wasser in der Pumpe erhitzt sich und kann bei Austritt zu Verletzungen führen! Pumpe max. 3 Minuten in thisem Betriebszustand betreiben.

Tipp: Trockenlaufsicherung (6.997-355.0), Schwimmerschalter (6.997-356.0) optional erhältlich!

Die Pumpe darn nicht als Tauchpumper verwendet werden.
Bei Verwendung der Pumpe an Schwimmbecken, Gartenteichen oder Springbrunnen einen Mindestabstand von 2m einhalten und Gerät gegen Abrutschen ins Wasser sichern.
■ Elektrische Schutzeinrichtungen be-achten:

Pumpen dürfen an Schwimmbecken, Gartenteichen und Springbrunnen nur über einen Fehlerstromschutzschalter mit einem Nennfehlerstrom von max. 30mA betrieben werden. Wenn sich Personen im Schwimmbecken oder Gardenteich befinden, daß die Pumpen nicht betrieben werden.

Aus Sicherheitsgründen empfehlen wir grundsätzlich, das Gerät über einen Fehlerstromschutzschalter (max. 30mA) zu betreiben.

Der elektrische Anschlussarf nur von einer Elektrofachkraft vorgenommen werden. Die nationalen Bestimmungen hierzu sind unbedingt zu beachten!

In Österreich mussen Pumpen zum Gebrauch an Schwimmbecken und Gartenteichen, die mit einer festen Anschlussleitung ausgestattet sind, nach OVE B/EN 60555 Teil 1 bis 3, über einen OVE-geprüften Trenn-Transformator gespeist werden, wobei die Nennspannung sekundär 230V nicht überschreiben darf.

Das Gerät kann von Kindern ab acht Jahren und von Personen mit verringer-ten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
■ Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Voraussetzungen für die Standsicherheit

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät Standsicherheit herstellen, um Unfälle oder Beschädigungen durch Umfallen des Geräts zu vermeiden.

Die Standsicherheit des Gerätes ist gewährleistet wenn es auf einer ebenen Fläche abgestellt wird.

Bedienung

Vor Inbetriebnahme der Pumpe sind unbedingt die Sicherheitshinweise zu beachten!

Gerätebeschreibung

1 Netzanschlusskabel mit Stecker
2 Anschluss G1 (33,3 mm) Saugleitung
3 Anschluss G1 (33,3 mm) Druckleitung
4 Einfullstutzen mit Vorfilter
5 Druckanzeige
6 Ablassöffnung
7 Ruckschlagventil

Vorbereiten

Abbildung A

Vor Inbetriebnahme Druck der Luftfulung im Speicherkessel prufen. Ggf. im ausgeschalteten / drucklsten Zustand auf 2,0 bar nachfullen.

Abbildung 3

Gerat gegen Verrutschen sichern (evtl. verschrauben).

Abbildung

Rückschlagventil montieren.
Vakuumfesten Saugschlauch mit integriertem Rückflussstop an Saugseite anschlieben. (als Sonderzubehör erhältlich)
Druckseite zur Geräuschreduzierung über flexiblen Schlauch mit Druckleitung verbinden.

Abbildung

Um die spätete Entleerung und Druckentlastung des Systems zu vereinfahren, empfehlen wir die Montage eines

Ablasshahns zwischen Pumpe und Saugschlauch / Rückschlagventil. (nicht im Lieferumfang enthalten)

Abbildung

Deckel am Einfüllstutzen abschrauben und Wasser bis zum Überlaufen einfüssen.
Deckel fest auf den Einfullstutzen schrauben.
Vorhandene Absperrventile in der Druckleitung öffnen.

Hinweis: Geringste Undichtigkeiten führen zu Fehlfunktion.

Betrieb

Netzstecker in Steckdose stecken.

Achtung

Pumpe lauft sofort an. Warten bis Pumpe ansaugt und gleichmäßig fordert, dann Absperventile in Druckleitung schreiben.

Nach Erreichen des Abschaltdrucks schal-tet der Druckschalter den Motor aus. Der Speicherkessel ist jetzt gefuft, das Hauswasserwerk ist betriebsbereit.

Bei fehlender Wasserzufuhr wird der Abschaltdruck nicht erreicht, der Druckschafter kann das Gerät nicht mehr abschalten, das Wasser im Pumpenkopf erhitzt sich dadurch bis zur Gerätebeschädigung. In den Geräten BPP 4000/48 und BPP 4500/50 wird die Stromzufuhr bei Überhitzung durch einen Thermoschalter unterbrochen. Nach Abkühlung wird die Stromzufuhr wieder hegestellt.

Wir empfehlen zur regulären Absicherung des Wassermangels den Einsatz einer Trockenlaufsicherung.

Achtung

System stegt unter Druck!

(Druck siehe Kapitel technische Daten)

Betrieb beenden

Netzstecker aus Steckdoseziehen.

Pflege, Wartung

Gefahr

Vor allen Wartungs- und Reinigungsrarbeit-ten Netzsteckerziehen.

System steht unter Druck!

Vor dem Öffnen von Einfüll- oder Ablassdeckel bzw. vor dem Trennen von Leitungsverbindungen, Abspperventil auf Druckseite öffnen und System über Ablasshahn (im Fachhandel erhältlich) entleeren.

Pflege

Abbildung F

Vorfilter regelmäßig auf Verschmutzungen kontrollieren. Bei sightbaren Verschmutzungen wie folgt vorgehen:
Deckel am Einfullstutzen abschrauben.
Vorfilter entnahmen und unter fließen dem Wasser reinigen.

Wartung

Abbildung A

Druck der Luftflüllung im Speicherkessel jährlich prufen. Ggf. im ausgeschalteten / drucklosen Zustand auf 2,0 bar nachfüllen (Gerät ausstecken, Wasserhahn öffnen).

Transport

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).

Transport von Hand

Gerat am Tragegriff hochheiten und trag.

Transport in Fahrzeugen

Gerat gegen Verrutschen und Kippensichern.

Lagerung

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe technische Daten).

Gerä aufbewahren

Gerat an einem frostfreien Ort aufbewahren.

Sonderzubehör

Die Abbildungen der nachfolgenden aufgeführten Sonderzubehöre finden Sie auf Seite 4 dieser Anleitung.

6.997-350.0	Sauggarnitur 3,5m	Komplett anschlussfertiger, vakuumfester Saug-schlauch mit Saugfilter und Rückflussstopp. Auch als Veränderung des Saugschlauchs verwendbar. 3/4" (19mm) Schlauch mit G1 (33,3mm) An-schlussgewinde.
6.997-349.0	Sauggarnitur 7,0m
6.997-348.0	Saugschlauch 3,5m	Komplett anschlussfertiger, vakuumfester Saug-schlauch zum Direktanschluss an die Pumpe. Zur Veränderung der Sauggarnitur oder zur Verwen-dung mit Saugfiltern. 3/4" (19mm) Schlauch mit G1 (33,3mm) Anchlussgewinde.
6.997-347.0	Saugschlauch Me-terware 3/4" (19 mm), 25 m	Vakuumfester Spiralschauch zum Zuschneiden von individuellen Schlauchlängen. Kombiniert mit Anschlussstücken und Saugfilter als individuelle Sauggarnitur einsetzbar.
6.997-346.0	Saugschlauch Me-terware 1" (25,4 mm), 25 m
6.997-360.0	Saugschlauch für Rammbrunnen und Rohrleitungen	Vakuumfester Spiralschauch zum Anschluss an der Saugsite der Pumpe. 1"(25,4mm) Schlauch mit beidseitigem G1(33,3mm) Anchlussgewinde. Achtung: Der Saugschauch darf nicht als Druck-schlauch eingesetzt werden.
6.997-345.0	Saugfilter Basic 3/4" (19mm)	Zum Anschluss an die Saugschauch-Meterware. Der Rückflussstopp verkurzt die Wiederansaugzeit. (Inklosive Schlauchklemen)
6.997-342.0	Saugfilter Basic 1" (25,4mm)
6.997-341.0	Saugfilter Premium	Zum Anschluss an die Saugschauch-Meterware. Der Rückflussstopp verkurzt die Wiederansaugzeit. (Inklosive Schlauchklemen). Robuste Metall-Kunststoff-Ausführung. Passend für 3/4" (19mm) oder 1" (25,4mm) Schläuche.
6.997-343.0	Vorfilter (Durchfluss bis 3000 l/h)	Pumpenvorfilter zum Schutz der Pumpe vor groben Schmutzpartikeln oder Sand. Der Filtereinsatz kann zur Reinigung entnommen werden. Mit G1 (33,3mm) Anchlussgewinde.
6.997-344.0	Vorfilter (Durchfluss bis 6000 l/h)
6.997-359.0	Pumpenanschlussstück G1 (33,3mm)	Passend für 3/4“(19mm) oder 1“(25,4mm) Schlüche. Mit G1 (33,3mm) Anschlussgewinde. Inklusive Rückschlagventil, Flachdichtung und Schlauch-klemme. Bei Verwendung für Gartenpumpen die Flachdichtung einsetzen.
6.997-358.0	Anschlussatz Basi G1 (33,3mm)	Zum Anschluss von 1/2“(12,7mm) Wasserschläuchen an Pumpen mit G1 (33,3mm) Anschlussgewinde.
6.997-340.0	Anschlussatz Pre-mium G1 (33,3mm)	Zum Anschluss von 3/4“(25,4mm) Wasserschläuchen an Pumpen mit G1 (33,3mm) Anschlussgewinde. Für erhöhten Wasserdurchfluss.
6.997-356.0	Schwimmerschalter	Schaltet die Pumpe in Abhängigkeit vom Wasserstand des Wasserreservoirs automatisch ein und aus. Mit 10m Spezial-Anschlusskabel.
6.997-355.0	Trockenlaufsiche-rung	Läuft kein Wasser durch die Pumpe, schützt die Trockenlaufsicherung die Pumpe vor Schäden und schaltet diese automatisch ab. Mit G1 (33,3mm) Anschlussgewinde.
6.997-417.0	Druckausgleichs-schlauch 3/4“(19mm), 1m	Anschlussschlauch zum Druckausgleich in der Hauswasserinstallation. Zum Anschluss der Pum-pe an starre Rohrleitungssysteme. Zudem verhin-dert internes Speichervolumen im Schlauchhäufiges Ein- und Ausschalten der Pumpe.

Hilfe bei Störungen

Gefahr

Um Gefährdungen zu vermeiden, * dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzsteckerziehen.

Störung	Ursache	Behebung
Pumpe lauft aber fords nicht	Luft in der Pumpe	siehe Kapitel „Vorbereiten“ Abb. E
	Luft kann an der Druckseite nicht entweichen	Entnahmestelle an der Druckseite öffen.
Pumpe lauft nicht an oder bleibt während des Betriebs plottzlich stehen	Stromversorgung unterbrochen	Sicherungen und elektrische VerdünGEN prüfen.
	Thermoschutzschalter im Motor hat die Pumpe wegen Überhitzung des Motors abgeschältet.	Netzsteckerziehen, Pumpe abkühlen setzen, Ansaugbereich reinigen, Trockenlauf verhindern.
Pumpe schal-tet sich selbst aus und auch wieder ein (BPP 4000/48 und BPP 4500/50)	Thermoschutzsicherung hat die Pumpe zum Schutz vor Überhitzung abgeschaltet bzw. nach Abkuhlung wieder eingeschaltet.	Um einer Wiederholung vorzubeugen sollen das System auf Leckagen über-prüft und abgedachtet werden.
Motor lauft nach dem Ab-schalten(sofort wieder an	Druck im System Goes verloren	Verbindungen inklusive Dichtungen überprüfen und Wasseraustritt kont-rollieren.Geringste Undichthieten wirken sich auf den Betrieb aus.
	Luftdruck im Speicherkessel ist zu niedrig.	Speicherkessel mit 2,0 bar befüllen.Siehe Kapitel „Wartung“ Abb. A
	Rückschlagventil schließt nicht richtig	Rückschlagventil auf Saugseite über-prufen.
	Membran im Druckkessel defekt	Membran erneuern
Förderleistung nimmt ab oder ist zu gering	Saugfilter oder Rückschlag-ventil verunreinigt	Saugfilter bzw. Rückschlagventil rei-nigen
	Förderleistung der Pumpe ist abhängig von der Förderröhe und der angeschlossenen Peripherie	Max. Förderröhe beachten, siehe technische Daten, ggf. anderen Schlauchdurchmesser oder andere Schlauchlänge wahren.
	Vorfilter verunreinigt	Vorfilter enthalten und unter fließen dem Wasser reinigen.
Vibrierendes Gerasch bei Wasserentnah-me	Membran im Druckkessel vibriert	Betriebsbedingtes Geräusch das durch Reduzieren des Drucks der Luftfulung im Speicherkessel besei-tigt werden kann.

Bei Fragen oder Störungen hilft Ohnen unsere Kärcher-Niederlassung bisher. Adresse siehe Rückseite.

Technische Daten

		BPP 3000/42	BPP 4000/48	BPP 4500/50
Spannung	V	230 - 240	230 - 240	230 - 240
Frequenz	Hz	50	50	50
Leistung Pnenn	W	700	900	1200
Max. Fördermenge	I/h	3000	3700	4500
Max. Ansaughöhe	m	8	8	8
Max. Druck der Pumpe	MPa(bar)	0,40(4,0)	0,43(4,3)	0,50(5,0)
Arbeitsdruck	MPa(bar)	0,17-0,28(1,7 - 2,8)	0,17-0,30(1,7 - 3,0)	0,17-0,32(1,7 - 3,2)
Max. Druck der Luftfüllung im Speicher-kessel	MPa(bar)	0,18-0,2(1,8 - 2,0)	0,18-0,2(1,8 - 2,0)	0,18-0,2(1,8 - 2,0)
Max. zulässiger Innendruck im Spei-cherkessel	MPa(bar)	0,50(5,0)	0,50(5,0)	0,50(5,0)
Gewicht	kg	16	16	17

Technische Änderungen vorbehalten!

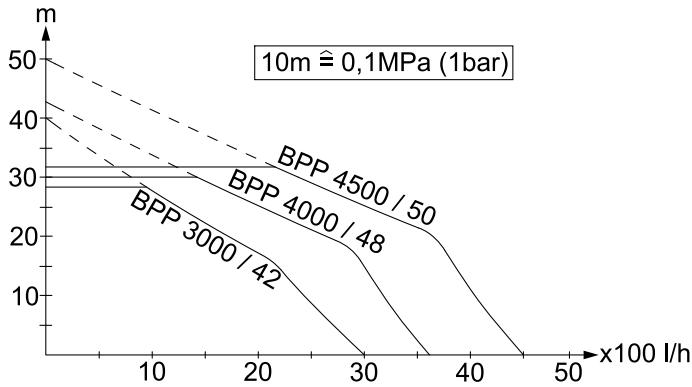

Betriebsdruck und Fordermenge ist abhängig von der Ansaughöhe und der angeschlossenen Peripherie!

Die mögliche Födermenge ist umso groß:

• je geringer die Ansaug- und Forderhohen sind
• je größter die Durchmesser der verwendeten Schläuche sind
• umso kürzer die verwendeten Schläuche sind
• je weniger Druckverlust das angeschlossene Zubehör verursacht
