Gebruikersinstructie Externe Storingsaanduiding (EED)

Functie van de EED

• De EED-module kan worden aangesloten op een cv-ketel met een UBA.
• De EED-module geeft een optisch storingssignaal wanneer het toestel een storing heeft.
• De EED-module heeft tevens een mogelijkheid om een externe melding door middel een potentiaalvrije uitgang (wisselcontact) te verzenden wanneer het toestel een storing heeft en/of de netspanning bij het toestel uitvalt.
• De EED-module reageert niet op storingen van externe regelingen welke aangesloten zijn op de cv-ketel.
• De EED-module kan op één toestel worden aangesloten.

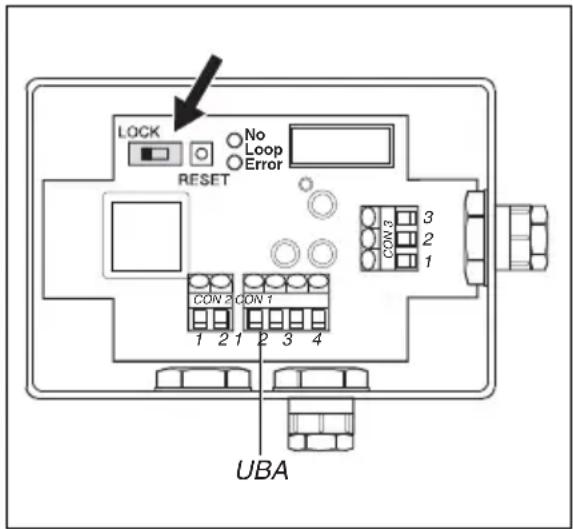

Schakelaar SI "Lock" en "No Lock" (zie figuur 1)

In de positie "No Lock" wordt alleen bij een vergrendelende storing een storingsmelding gegeven. Op de cv-ketel knippert het display. Deze kan gereset worden met de UBA reset knop.

In de positie "Lock" zal de EED-module een storing aangeven wanneer:

• er een vergrendelende storing optreedt. Deze kan gere-set worden met de UBA reset knop.
• bij warmtevraag de cv-ketel niet binnen twee uur in bedrijf komt. Deze storing dient door middel van de EED resetknop gereset worden. Hier heeft de UBA reset geen invloed op.
• indien de cv-ketel binnen deze twee uur 5 maal een blokkerende storingen geeft. Ook deze storing dient door middel van de EED resetknop gereset te worden.

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 UBA CON 3 3 2 1

Fig. 1 Schakelaar "Lock" en "No Lock"

Externe Storingsaanduiding (EED) Nederlands

Montage

De EED-module wordt door middel van twee schroeven aan de wand bevestigd. Gebruik de achterplaat voor het aftekenen van de boorgaten. Hiervoor dient u de doorzichtige kap te verwijderen (zie figuur 2).

Door middel van een vieraderige kabel kan de schakeleenheid op de klemmenstrook van de cv-ketel aangesloten worden (zie figuur 3).

LET OP!

Controleer de aansluiting 3 en 4 op de kroonsteen van de UBA, deze dient doorverbonden te zijn.

Vanaf EED-module naar klemmenstrook
nr.	omschrijving nummer van	de klem
1.	24 VAC 9
2.	0 V 10
3.	UBA-loop 6
4.	UBA-loop 5

Tab. 1 Aansluiten van de 4-aderige kabel

Fig. 3 Aansluiting d.m.v. 4-aderige kabel

WAARSCHUWING!

Als de EED-module verkeerd wordt aangesloten bestaat de mogelijkheid dat de EED-module of de cv-ketel defect raakt!

Wijzigingen voorbehouden!

Nederlands Externe Storingsaanduiding (EED)

Er is een potentiaalvrije uitgang (wisselcontact) CON3 aanwezig. Zie figuur 4. Deze kunt u gebruiken voor een elektronische storingsmelding.

1 en 2 is normaal bedrijf

3 en 2 is verbreek kontakt

Storingsmelding

Wanneer het storingslampje knippert in een ritme van 1 seconde uit en 1 seconde aan, dan is er een storing opgetreden met de cv-ketel.

Druk de resetknop op de cv-ketel 3 seconden in. Het toestel start weer. Valt het toestel weer in storing, druk dan nogmaals op de resetknop. Valt het toestel nu weer in storing, of herhalen de storingen zich regelmatig, waarschuw dan uw installateur.

• Langzaam knipperen is 1 seconde aan /1 seconde uit.
• Snel knipperen is meerdere malen per seconde aan/uit.

0 - 10 V aansluiting

Het is mogelijk om m.b.v. een externe stuurspanning van 0 - 10 V (gelijkspanning) de cv-ketel aan te sturen.

Sluit hiervoor aan op de klemmen 1 en 2 van CON 2, zie figuur 5.

LET OP!

De externe stuurspanning bepaalt de aanvoertemperatuur. De instelling op de UBA heeft hier geen invloed op. Voor het begrenzen van de aanvoertemperatuur moet de externe regeling worden aangepast. Raadpleeg hiervoor de instructie van de externe regeling.

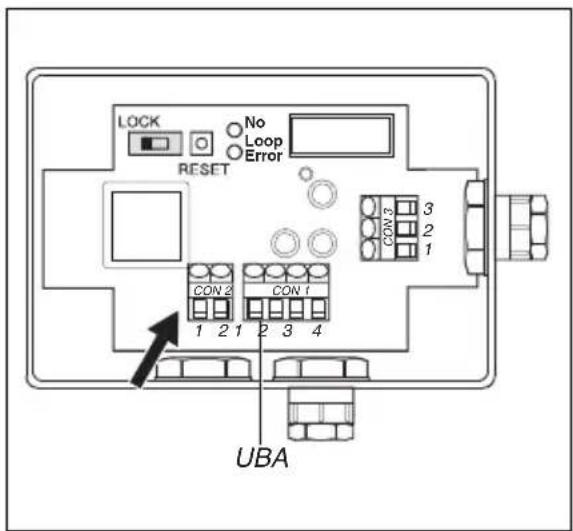

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 CON 3 CON 3 3 2 1 UBA

Fig. 4 Externe storingsmelding

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 CON 3 CON 2 CON 1 3 2 1 UBA

Fig. 50 - 10V aansluiting

Wijzigingen voorbehouden!

Spanning Aanvoer-temperatuur
0,6 V ± 15 °C cv-ketel aan
0,5 V	± 14 °C cv-ketel uit
5,0 V	± 50 °C
10,0 V	± 90 °C maximaal

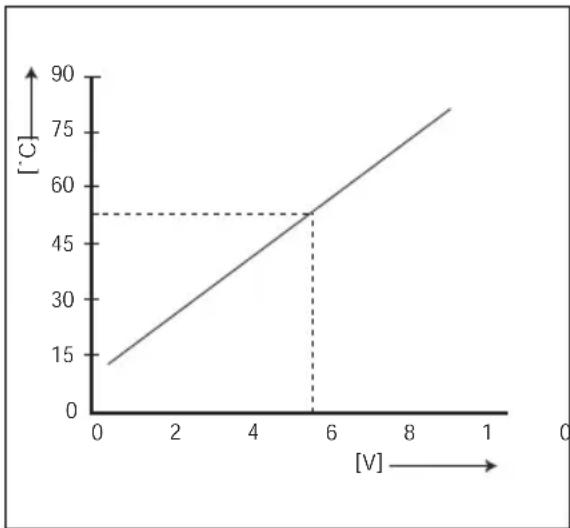

Zie voor meer waarden figuur 6.

Fig. 60 - 10 V karakteristiek

Storingslamp "No Loop"	Storingslamp "Error"	Soort storing Verhelpen van de storing
Uit snel knipperen Storing in de		EED-module Waarschuw de installateur
Uit	langzaam knipperen	Blokkerende of vergrendelen-de storing in de cv-ketel of ingeschakelde boiler	Indien er niet gereset kan worden, dient u de installateur te waarschuwen. Wanneer er wel gereset kan worden, deze gebruiken om de storing op te heffen.
Aan	Uit EED probeert de communica-tie weer te herstellen
Aan	langzaam knipperen	Geen verbinding tussen de EED en de cv-ketel	Waarschuw de installateur

Tab. 2 Storingsoverzicht

Wijzigingen voorbehouden!
