NÁVOD NA OBSLUHU ModuLine IV Nefit

Zariadenie zodpovedá základným požiadavkám príslušných európskych smerníc.

Bola preukázaná zhoda. Príslušné podklady a originál vyhlásenia o zhode sú uložené u výrobcu.

• Modul EED je možné pripojit' k vykurovaciemu kotlu s UBA.
• Modul EED zobrazuje optický poruchový signál v prípade výskytu poruchy prístroja.
• Modul EED zároveň disponuje možnost'ou poslat' externé hlásenie pomocou beznapät'ového výstupu (prepínací kontakt) v prípade poruchy kotla alebo výpadku siet'ového napätia kotla.
• Modul EED nereaguje na poruchy externých regulátorov pripojených ku kotlu.
• Modul EED je možné pripojit' k jednému kotlu.

V polohe "No Lock" sa zobrazí poruchové hlásenie iba v prípade poruchy s poistkou. Displej na kotle bliká. Stlačením tlačidla Reset na UBA je možné túto poruchu zrušit'.

V polohe "Lock" modul EED zobrazí poruchu ked':

• sa vyskytne porucha s poistkou. Stlačením tlačidla Reset na UBA je možné túto poruchu zrušit'.
  – sa v priebehu dvoch hodín nespustí prevádzka kotla v prípade odberu tepla. Túto poruchu je treba zrušit stlačením tlačidla Reset na module EED. Stlačenie tlačidla Reset na UBA nemá žiaden vplyv.
• ak sa na kotle vyskytla 5 krát porucha s blokovaním počas týchto dvoch hodín. Aj túto poruchu je treba zrušit' stlačením tlačidla Reset na module EED.

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 CON 3 3 2 1 UBA

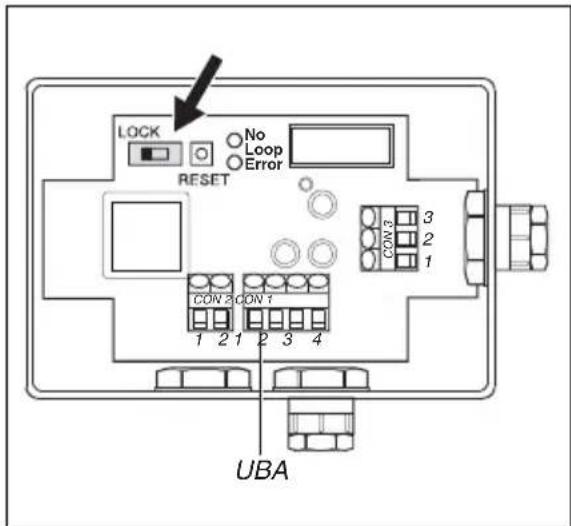

Obr. 1 Prepínač "Lock" (uzamknút') a "No Lock" (neuzamknút')

Zmeny v dôsledku technických inovácií vyhradené!

Externé zobrazovanie porúch (EED) Slovensky

Montáž

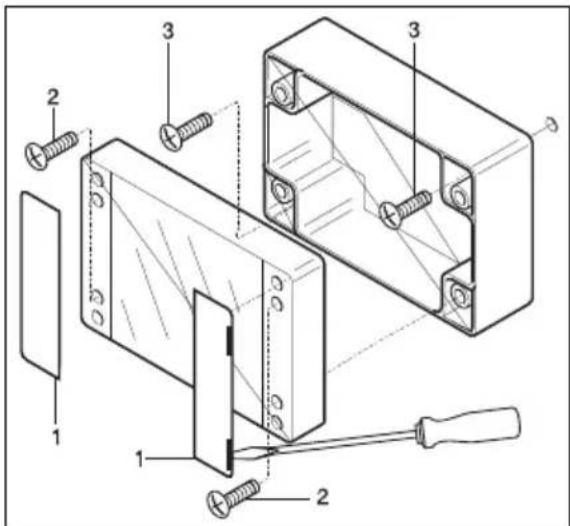

Modul EED sa pripevňuje na stenu dvomi skrutkami. Pri zaznačovaní otvorov pre vyvřtanie použite zadnú stenu prístroja. Za týmto účelom demontujte priehl'adný kryt (→ obr. 2).

Skontrolujte, či sú premostené prípojky 3 a 4 na svorkovnici UBA.


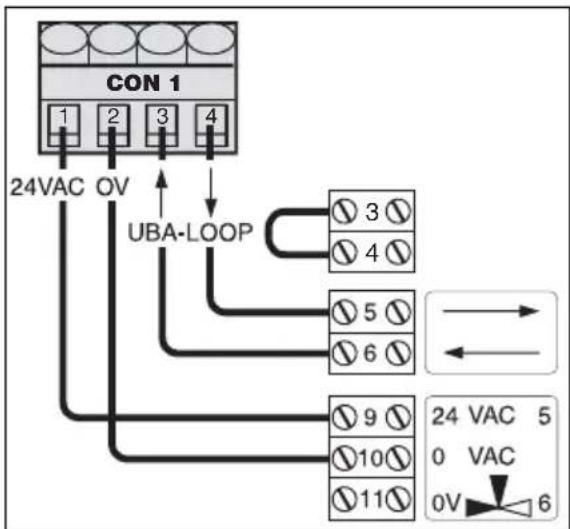

Z modulu EED k svorkovnici
Č.	Popis Číslo svorky
1.	24 VAC 9
2.	0 V 10
3.	UBA-prevádzka 6
4.	UBA-prevádzka 5

V prípade nesprávneho pripojenia modulu EED môže dôjst' k poškodeniu modulu EED aj kotla!

Slovensky Externé zobrazovanie porúch (EED)

K dispozícii je beznapät'ový výstup (prepínací kontakt) CON3, → obr. 4. Tento môžete využit' na elektronické hlásenia porúch.

1 a 2 je normálna prevádzka
3 a 2 znamená prerušenie kontaktu

Hlásenie poruchy

Ak kontrolka bliká, pričom sa na jednu sekundu zapne a na jednu sekundu vypne, vyskytla sa v kotle porucha.

Podržte stlačené tlačidlo Reset na kotle po dobu 3 sekúnd. Znova sa spustí prevádzka kotla. Ak sa znova vyskytne porucha kotla, tak ešte raz stlačte tlačidlo Reset. Ak sa teraz znova vyskytne porucha kotla alebo sa budú poruchy pravidelne opakovat', informujte prosím Vášho servisného technika alebo príslušný zákaznícky servis.

– Pomalé blikanie znamená, že sa kontrolka na 1 sekundu zapne/na 1 sekundu vypne.
– Pri rýchlom blikaní sa niekol'kokrát za sekundu zapne/vypne.

Prípojka 0 - 10 V

Je možné riadit' kotol pomocou externého riadiaceho napätia 0 - 10 V (jednosmerného napätia).

Treba preto pripojit' svorky 1 a 2 CON2, → obr. 5.

Teplotu výstupu určuje externé riadiace napätie. Nastavenie na UBA tu nemá žiaden vplyv. Obmedzenie teploty výstupu musí prispôsobit' externý regulátor. Ohľadom tejto témy si prečítajte inštrukcie v návode k externému regulátoru.

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 UBA CON 3 3 2 1

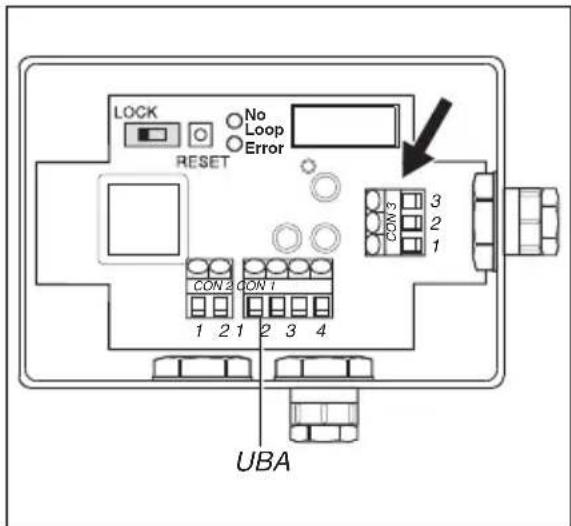

Obr. 4 Externé poruchové hlásenie

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 CON 3 3 2 1 UBA

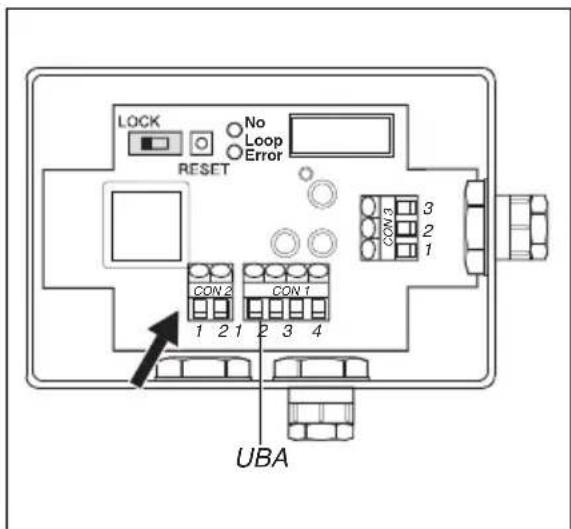

Obr. 5 Prípojka 0 - 10 V

Zmeny v dôsledku technických inovácií vyhradené!

Druh poruchy"No Loop"	Odstránenie poruchy-na kontrolke"Error"	Druh poruchy Odstránenie poruchy
vyp rýchle	blikanie Porucha modulu EED Privolajte servisného technika
vyp	pomalé blikanie	Porucha s blokovaním alebo s poistkou v kotle alebo v externom zásobníkuAk reset nemá žiaden účinok, informujte servisného technika.Ak reset pomohol, použite ho.
zap	vyp	EED sa snaží o opätovné nadviazanie komunikácie
zap	pomalé blikanie	Žiadne spojenie medzi EED a k ot lo mPrivolajte servisného technika

Tab. 2 Prehlad porúch

Zmeny v dôsledku technických inovácií vyhradené!
