MANUALE UTENTE ModuLine IV Nefit
per l'indicatore dei guasti esterno – EED
Návod k použití
Istruzioni d'uso per l'indicatore
dei guasti esterno (EED) 20
Návod k použití
L'apparecchio è conforme alle esigenze basilari delle pertinenti direttive europee.
La conformità dell'impianto è stata certificata. La documentazione corrispondente unitamente all'originale della dichiarazione di conformità sono disponibili presso il costruttore.
Istruzioni d'uso per l'indicatore dei guasti esterno (EED)
Funzionamento dell'EED
- Il modulo EED può essere collegato soltanto alla caldaia con il computer UBA.
- Il modulo EED visualizza quando si verifica un guasto all'impianto.
- Il modulo EED ha anche la possibilità di inviare un segnale elettrico esterno tramite contatti liberi in caso di guasto e/o mancanza di corrente.
- Il modulo EED non reagisce ai guasti di eventuali pannelli di comando esterni collegati alla caldaia.
- Il modulo EED può essere collegato solo ad una sola caldaia.

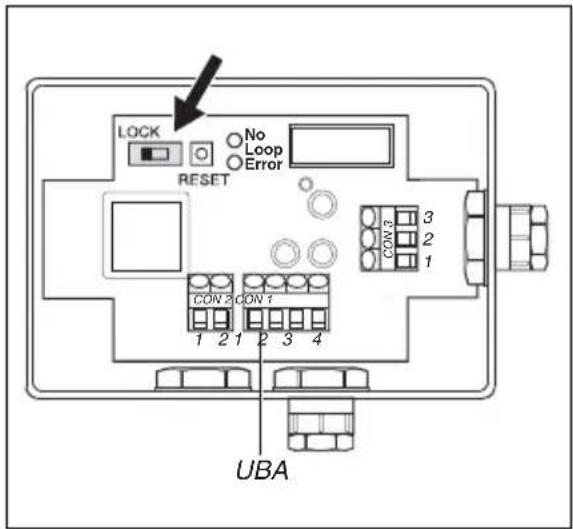

Interruttore SI "Lock" e "No Lock" (vedi figura 1)
Nella posizione "NO LOCK" il modulo EED segnala l'eventuale blocco della caldaia. Il display sul computer lampeggia. Riarmare la caldaia premendo il tasto "RESET".
Nella posizione "LOCK" il modulo EED segnala la presenza di un guasto nei seguenti casi:
- blocco della caldaia. Riarmare la caldaia premendo il tasto "RESET" dell'UBA;
- la caldaia non entra in funzione entro due ore dalla richiesta di calore. Riarmare premendo il tasto "RESET" dal modulo EED. Il tasto "RESET" dell'UBA non funziona;
- la caldaia, in queste due ore, va in blocco per 5 volte. Riarmare premendo il tasto "RESET" dal modulo EED. Il tasto "RESET" dall'UBA non funziona.
Montaggio

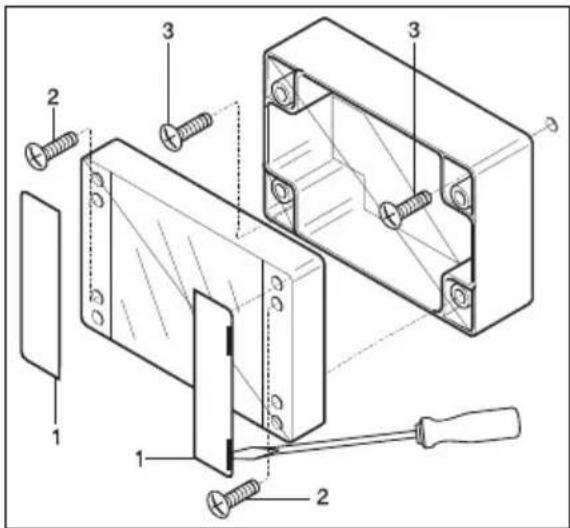

Il modulo EED viene fissato ad una parete con delle viti. Togliere il coperchio trasparente ed utilizzare la schiena come dima per i fori da fare (vedi figura 2).
Fig. 2 Fissaggio del modulo EED alla parete
Collegamenti

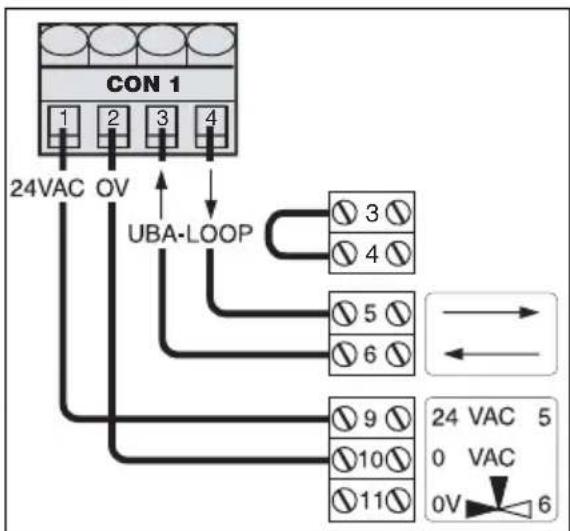

Utilizzando un cavo a 4 conduttori collegare il connettore a 4 poli "CON1" del modulo EED alla morsettiera della caldaia (vedi figura 3).
ATTENZIONE!
Controllare che il collegamento 3 e 4 siano ponticellati sulmorsetto dell'UBA.
| MODULO MORSETTIERA CALDAIA | ||
| Morsetto | Descrizione Morsetto | |
| 1. 24 VAC 9 | ||
| 2. 0 V 10 | ||
| 3. UBA-LOOP 6 | ||
| 4. UBA-LOOP 5 | ||
Tabella 1 Collegamento del cavo a 4 conduttori
Fig. 3 Collegamento utilizzando il cavo a 4 fili
ATTENZIONE!
Se il modulo non viene collegato correttamente, lo stesso e la caldaia si potrebbero guastare.
Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici!
Se l'uscita a contatti liberi "CON3" è attiva.
Vedi figura 4 si può utilizzare per la segnalazione dei guasti.
1 e 2 significa funzionamento normale,
3 e 2 significa interruzione del circuito elettrico.
Segnalazione dei guasti
Quando il LED di segnalazione guasti lampeggia con intermittenza regolare (1 secondo acceso / 1 secondo spento) segnala che è presente un guasto nella caldaia. L'impianto riparte tenendo premuto per 3 secondi il tasto "RESET" dell'UBA.
Se il guasto si ripete ripremere il tasto "RESET". Se il guasto continua a ripetersi contattare un centro assistenza.
- Si intende lampeggio lento se il LED è 1 secondo acceso / 1 secondo spento.
- Si intende lampeggio rapido se il LED è acceso/spento più volte al secondo.
0 - 10 V collegamenti
E' possibile utilizzare la corrente da 0 - 10 V (corrente continua) per il controllo della caldaia.
Collegare il tester sulle uscite 1 e 2 dal connettore "CON2" (vedi figura 5.
ATTENZIONE!
La temperatura di entrata viene determinata dalla tensione di controllo esterna. L'imposta- zione sull'UBA non ha alcun effetto.
Per limitare la temperatura di entrata occorre adattare la regolazione esterna.
Seguire le istruzioni della regolazione esterna.
Il produttore si riserva il diritto di apportare qualsiasi modifica a fini di miglioramenti tecnici!
| Corrente letta su tester | Temperatura di mandata | Stato caldaia |
| 0,6 V | ± 15 °C spenta | |
| 0,5 V | ± 14 °C accesa | |
| 5,0 V | ± 50 °C in funzione | |
| 10,0 V | ± 90 °C in funzione |

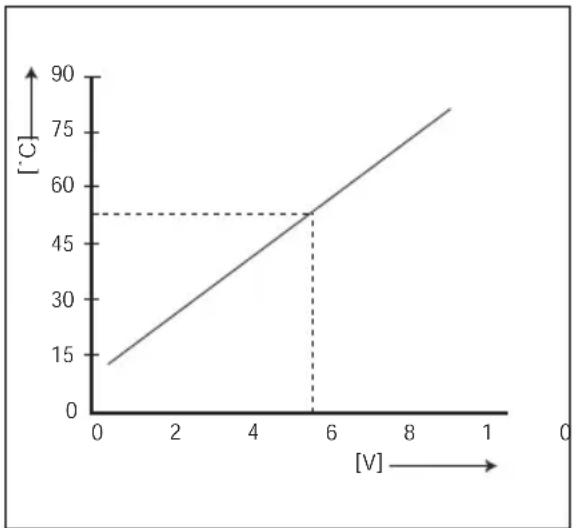

Per ulteriori informazioni vedere figura 6.
| SPIA"No Loop" | SPIA"Error" | TIPO DI GUASTO SOLUZIONE |
| Spento Lampeggio rapido Guasto | nel modulo EED Contattare l'assistenza | |
| Spento Lampeggio lento Guasto che provoca un blocco o un arresto della caldaia o dell'accumulatore-produttore d'acqua calda separato | Utilizzare il tasto "RESET" per riarmare. Se è impossibile contattare l'assistenza | |
| Acceso | Spento | L'EED cerca di ripristinare la comunicazione |
| Acceso | Lampeggio lento | Non c'è collegamento tra l'EED e la caldaia |
Tabella 2 Situazione dei guasti
