NÁVOD K OBSLUZE ModuLine IV Nefit

Externí indikace poruch - EED

Návod na použitie

Externé zobrazovanie porúch (EED)

Externí indikace poruch (EED) 24

Návod na použitie

Externé zobrazovanie porúch (EED)....28

CE

Přístroj odpovídá základním požadavkům příslušných evropských směrnic. Shoda byla doložena. Odpovídající podklady a originál prohlášení o shodě jsou uloženy u výrobce.

Externí indikace poruch (EED)

Funkce modulu EED

• Modul EED lze připojit na kotel s UBA.
• Modul EED zobrazí optický poruchový signál, nastaneli u přístroje porucha.
• Má-li přístroj poruchu nebo došlo-li u přístroje k výpadku sít'ového napětí, umožňuje zároveň modul EED vyslání externího hlášení prostřednictvím beznapět'ového kontaktu (přepínací kontakt).
• Modul EED nereaguje na poruchy externích regulací, které jsou k přístroji připojeny.
• Modul EED lze připojit na jeden přístroj.

V poloze "No Lock" dojde k vyslání poruchového hlášení pouze v případě blokační poruchy. Displej na kotli bliká. Stisknutím resetovacího tlačítka UBA lze tuto poruchu odstranit.

V poloze "Lock" oznámí modul EED poruchu, pokud:

– dojde k blokační poruše. Stisknutím resetovacího tlačítka UBA lze tuto poruchu odstranit.
- se kotel při odběru tepla neuvede do dvou hodin do provozu. Tuto poruchu lze odstranit stiskem resetovacího tlačítka EED. Stisk resetovacího tlačítka UBA se zde nijak neprojeví.
- kotel měl v průběhu těchto dvou hodin 5 krát provozní poruchu. I tuto poruchu lze odstranit stiskem resetovacího tlačítka EED.

Montáž

Modul EED se na zed' pripevnuje dvěma šrouby.

K vyznačení děr použijte zadní stranu. Za tím účelem odstraňte průhledný kryt (→ obr. 2).

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 CON 3 3 2 1 UBA

Obr. 2 Připevnění modulu EED na stěnu

Změny za účelem technického vylepšení vyhrazeny!

Připojení

Spínací jednotku lze na svorkovnici kotle připojit čtyřžilovým kabelem (→ obr. 3).

UPOZORNĚNÍ:

Zkontrolujte, zda přípojka 3 a 4 je na svorkovnici UBA přemostěna.

Od modulu EED ke svorkovnici
Čís.	Popis Číslo svorky
1. 2	4 VAC 9
2. 0	V 10
3.	UBA-Loop 6
4.	UBA-Loop 5

Tab. 1 Připojení 4žilového kabelu

Obr. 3 Připojení 4žilovým kabelem

VAROVÁNÍ:

Je-li modul EED připojen chybně, může dojít k poškození jak modulu EED, tak i kotle!

K dispozici je beznapěťový výstup (přepínací kontakt) CON3, → obr. 4. Můžete jej využít pro elektronické poruchové hlášení.

1 a 2 je normalní provoz
3 a 2 je kontakt prerušen

Poruchové hlášení

Bliká-li poruchová kontrolka v rytmu, kdy jednu sekundu nesvítí a jednu sekundu svítí, došlo v kotli k poruše.

Stiskněte na 3 sekundy resetovací tlačítko kotle. Přístroj se opět uvede do provozu. Pokud se porucha přístroje obnoví, stiskněte ještě jednou resetovací tlačítko. Pokud se nyní porucha přístroje obnoví nebo se poruchy pravidelně opakují, informujte Vašeho instalatéra nebo příslušný zákaznický servis.

• Pomalé blikání je, když kontrolka 1 sekundu svítí a 1 sekundu nesvítí.
• Rychlé blikání je, jestliže kontrolka svítí a nesvítí několikrát za sekundu.

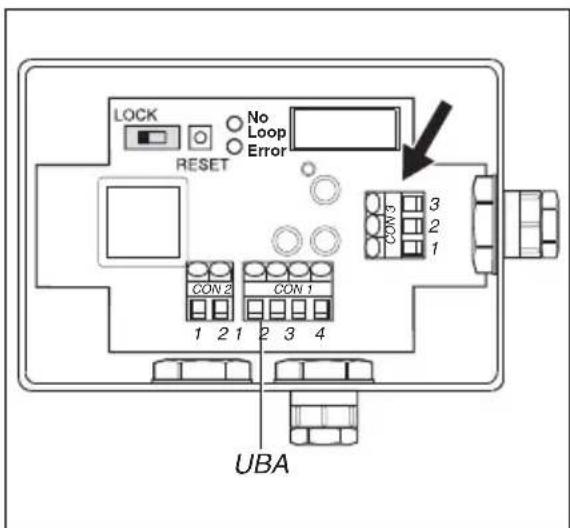

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 UBA CON 3 3 2 1

Obr. 4 Externí poruchové hlášení

Změny za účelem technického vylepšení vyhrazeny!

Česky Externí indikace poruch (EED)

Přípojka 0 - 10 V

Existuje možnost ovládat kotel pomocí externího řídicího napětí 0 - 10 V (stejnosměrné napětí).

Připojte za tím účelem svorky 1 a 2 od CON2, → obr. 5.

UPOZORNĚNÍ:

Teplotu na výstupu určuje externí řídící napětí. Nastavení na UBA se zde nijak neprojeví. Za účelem omezení teploty na výstupu je nutné externí regulaci přizpůsobit. Řid'te se zde návodem k externí regulaci.

LOCK No Loop Error RESET CON 3 CON 1 1 2 1 2 3 4 CON 7 3 2 1 UBA

Obr. 5 Přípojka 0 - 10 V

Napětí Teplota vody navýstupur
0,6 V ± 15 °C kotel zap
0,5 V ± 14 °C kotel vyp
5,0 V ± 50 °C
10,0 V ± 90 °C maximálně

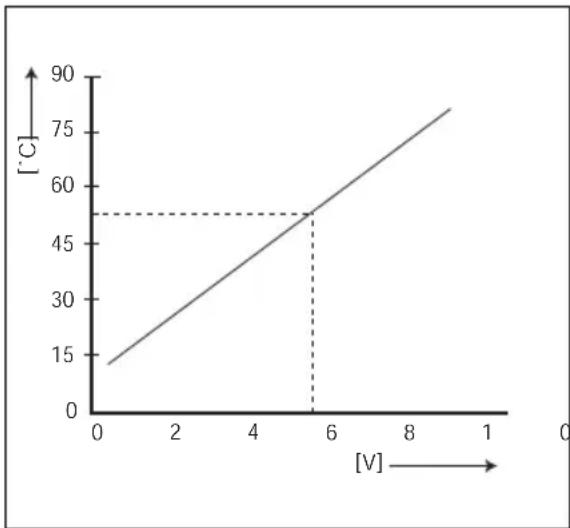

Více hodnot → obr. 6.

Změny za účelem technického vylepšení vyhrazeny!

Externí indikace poruch (EED) Česky

Druh poruchy"No Loop"	Odstraněníporuchyporuchovékontrolky"Error"	Typ poruchy Odstranění poruchy
Aus rychlé	blikání porucha v modulu EED volejte instalatéra
Aus pomalé	blikání	provozní nebo blokačníporucha v kotli nebov externím zásobníku	Reset neúčinný, informujteinstalatéra. Byl-li reset úspěšný,použijte ho.
An VYP EED se pokouší obnovitkomunikaci
An pomalé	blikání	není spojení mezi EED akotlem	volejte instalatéra

Tab. 2 Přehled poruch

Návod na použitie Externé zobrazovanie porúch (EED)

Funkcia EED

Pomocou štvoržilového kábla je možné pripojit' spínaciu jednotku k svorkovnici kotla (→ obr. 3).

POZOR:

Obr. 3 Pripojenie 4-žilového kábla

Tab. 1 Pripojenie 4-žilového kábla

VAROVANIE:

Napätie Teplota výstupu vody
0,6 V	± 15 °C kotol zapnutý
0,5 V	± 14 °C kotol vypnutý
5,0 V	± 50 °C
10,0 V	± 90 °C max.

Viac hodnôt → obr. 6.
