Externe Störungsanzeige – EED

Externe Störungsanzeige (EED) 8

Das Gerät entspricht den grundlegenden Anforderungen der zutreffenden europäischen Richtlinien.

Die Konformität wurde nachgewiesen. Die entsprechenden Unterlagen und das Original der Konformitätserklärung sind beim Hersteller hinterlegt.

Gebrauchsanweisung Externe Störungsanzeige (EED)

Funktion des EED

• Das EED-Modul kann an einen Heizkessel mit einem UBA angeschlossen werden.
• Das EED-Modul zeigt ein optisches Störungssignal, wenn bei dem Gerät eine Störung auftritt.
• Das EED-Modul hat zugleich die Möglichkeit, eine externe Meldung mittels eines spannungsfreien Ausgangs (Wechselkontakt) zu senden, wenn das Gerät eine Störung hat oder die Netzspannung beim Gerät ausfällt.
• Das EED-Modul reagiert nicht auf Störungen externer Regelungen, die an das Gerät angeschlossen sind.
• Das EED-Modul kann an einem Gerät angeschlossen werden.

Schalter SI "Lock" und "No Lock" (siehe Abb. 1)

In der Position "No Lock" wird nur bei einer verriegelnden Störung eine Störungsmeldung gegeben. Das Display auf dem Kessel blinkt. Durch Betätigen des UBA Resetknopfs kann diese behoben werden.

In der Position "Lock" gibt das EED-Modul eine Störung an, wenn:

– eine verriegelnde Störung auftritt. Durch Betätigen des UBA Resetknopfs kann diese behoben werden.
– sich der Kessel bei Wärmeabnahme nicht innerhalb von zwei Stunden in Betrieb setzt. Diese Störung ist durch Betätigen des EED Resetknopfs zu beheben. Betätigen des UBA Resetknopfs hat hierauf keinen Einfluß.
- wenn der Kessel innerhalb dieser zwei Stunden 5 Mal eine blockierende Störung hat. Auch diese Störung ist durch Betätigen des EED Resetknopfs zu beheben.

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 UBA CON 3 3 2 1

Abb. 1 Schalter "Lock" und "No Lock"

Montage

Das EED-Modul wird durch zwei Schrauben an der Wand befestigt. Zum Aufzeichnen der Bohrlöcher Rückseite gebrauchen. Dazu die Klarsichthaube entfernen (siehe Abb. 2).

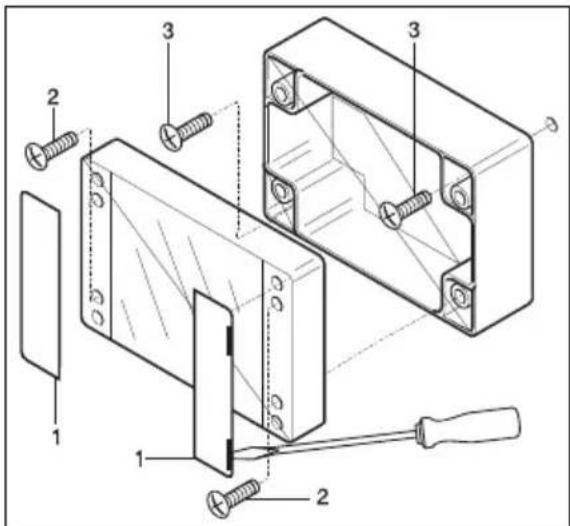

Abb. 2 Wandbefestigung des EED-Moduls

Anschließen

Durch ein vieradriges Kabel kann die Schaltereinheit an die Klemmenleiste des Kessels angeschlossen werden (siehe Abb. 3).

ACHTUNG!

Überprüfen Sie, ob der Anschluss 3 und 4 an der Klemmenleiste des UBA überbrückt ist.

Vom EED-Modul aus zur Klemmenleiste
Nr.	Umschreibung Nummer der Klemme
1. 2	4 VAC 9
2. 0	V 10
3.	UBA-Lauf 6
4.	UBA-Lauf 5

Tab. 1 Anschließen des 4-adrigen Kabels


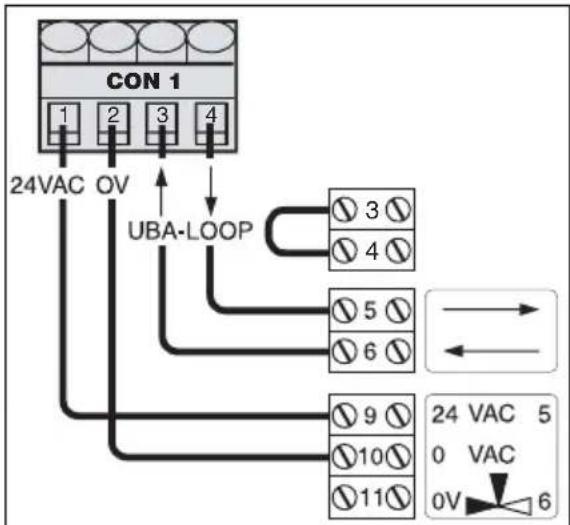

Abb. 3 Anschluß durch ein 4-adriges Kabel

WARNUNG!

Wenn das EED-Modul falsch angeschlossen wird, können sowohl das EED-Modul als auch der Kessel beschädigt werden!

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Deutsch Externe Störungsanzeige (EED)

Es ist ein spannungsfreier Ausgang (Wechselkontakt) CON3 vorhanden.

Siehe Abb. 4. Diesen können Sie für eine elektronische Störungsmeldung verwenden.

1 und 2 ist normaler Betrieb

3 und 2 ist Kontakt unterbrechen

Störungsmeldung

Wenn die Störungslampe im Rhythmus einer Sekunde aus und einer Sekunde an blinkt, ist beim Kessel eine Störung aufgetreten.

Drücken Sie 3 Sekunden auf den Resetknopf des Kessels. Das Gerät geht wieder an. Fällt das Gerät wieder zurück in die Störung, drücken Sie dann den Resetknopf nochmals. Falls das Gerät jetzt wieder in die Störung zurückfällt oder die Störungen sich regelmäßig wiederholen, verständigen Sie Ihren Installateur oder den zuständigen Kundendienst.

• Langsames Blinken ist 1 Sekunde an/1 Sekunde aus.
  ● Schnelles Blinken ist mehrere Male pro Sekunde an/aus.

0 - 10 V Anschluß

Es ist möglich um mit Hilfe von einer externen Steuerspannung von 0 - 10 V (Gleichspannung) den Kessel an zu steuern.

Schließe dafür Klemmen 1 und 2 an von CON 2, siehe Abb. 5.

ACHTUNG!

Die Vorlauftemperatur wird durch die externe Steuerspannung bestimmt. Die Einstellung am UBA hat hierauf keinen Einfluss. Zur Begrenzung der Vorlauftemperatur muss die externe Regelung angepasst werden. Ziehen Sie hierfür die Anleitung der externen Regelung zurate.

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 CON 3 3 2 1 UBA

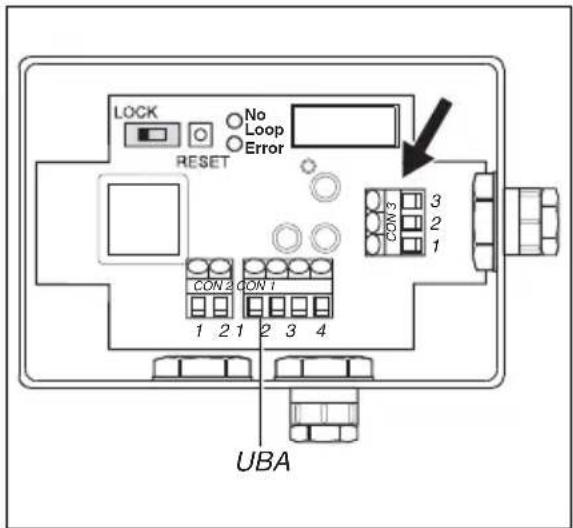

Abb. 4 Externe Störungsmeldung

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 CON 3 3 2 1 UBA

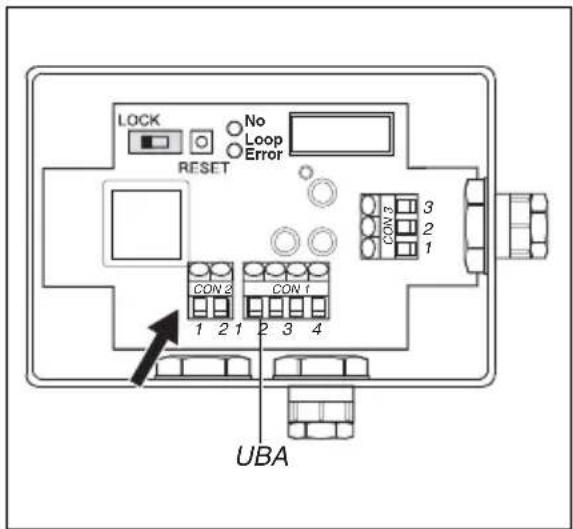

Abb. 50 - 10V Anschluß

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Spannung Vorlauftemperatur wasser
0,6 V ± 15 °C Kessel an
0,5 V ± 14 °C Kessel aus
5,0 V ± 50 °C
10,0 V ± 90 °C maximal

Für mehr Werte siehe Abb. 6.

Störungsart der Störung "No Loop"	Störungs-beseitigung der Störungslampe "Error"	Art der Störung Aufheben einer Störung
Aus Schnelles	Blinken Störung	im EED-Module Installateur anrufen
Aus Langsames	Blinken	Blockierende oder verriegeln-de Störung im Kessel oder externer Speicher
An	Aus	EED versucht, die Kommuni-kation wiederherzustellen
An	Langsames Blinken	Keine Verbindung zwischen EED und Kessel

Tab. 2 Störungsübersicht
