Instructions d'utilisation Détection de panne externe (EED)

Fonctions de l'EED

• L'élément EED peut être raccordé à une chaudière de chauffage central avec une UBA.
• L'élément EED génère un signal optique de panne lorsque l'appareil tombe en panne.
• L'élément EED a en outre la possibilité d'envoyer une indication externe par le biais d'une sortie sans potentiel (contact inverseur) lorsque l'appareil est en panne ou que la tension de secteur est coupée au niveau de l'appareil.
• L'élément EED ne réagit pas aux pannes de régulations externes qui sont raccordées à la chaudière.
• L'élément EED peut être raccordé à une chaudière.

Commutateur SI "Lock" et "No Lock" (voir figure 1)

Sur la position "No Lock", une indication de panne ne sera donnée qu'en cas de panne verrouillante. L' afficheur sur la chaudière clignote. Le bouton de réarmement (Reset) sur l'UBA permet de remédier à la panne.

Sur la position "Lock", l'élément EED signale une panne lorsque:

• une panne verrouillante se déclenche. Celle-ci peut être supprimeé au moyen du bouton de réarmement de l'UBA.
• lors d'une demande de chaleur, la chaudière ne se met pas en service dans les deux heures. Cette panne doit être corrigée au moyen du bouton de réarmement de l'EED. A ce niveau, le bouton de réarmement de l'UBA n'a aucune influence.
• la chaudière subit cinq fois une panne bloquante durant cette période de deux heures. Cette panne doit elle aussi être corrigée au moyen du bouton de réarmement EED.

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 UBA CON 3 3 2 1

Fig. 1 Commutateur "Lock" et "No Lock"

Montage

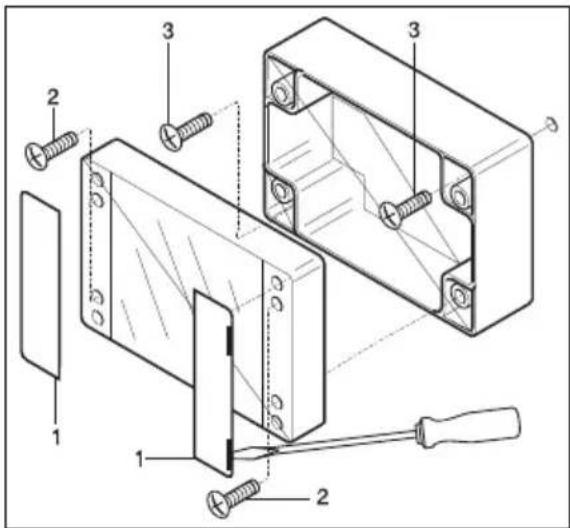

L'élément EED est fixé au mur par deux vis. Utiliser la plaque arrière comme patron de position des trous à percer. A cette fin, déposer le capot transparent (voir figure 2).

Fig. 2 Fixation au mur de l'élément EED

Raccordement

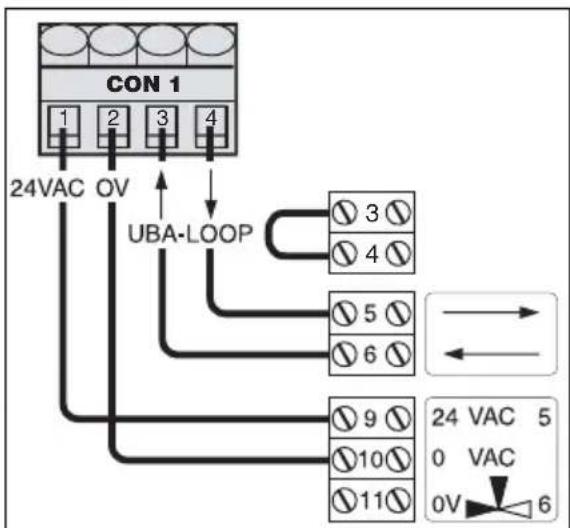

L'unité de connexion peut être raccordée à la série de bornes de la chaudière au moyen d'un câble à quatre fils conducteurs (voir figure 3).

ATTENTION!

Vérifiez si les bornes 3 et 4 sont shuntées au bloc de jonction de l'UBA.

A partir de l'élément EED vers la série de bornes
No	Description Numéro de borne
1.	24 VAC 9
2.	0 V 10
3.	sens UBA 6
4.	sens UBA 5

Tableau 1 Raccordement du câble à 4 fils conducteurs

Fig. 3 Raccordement au moyen d'un câble à 4 fils conducteurs

MISE EN GARDE!

Si l'élément EED n'est pas raccordé correctement, il est possible que l'élément EED et la chaudière soient endommagés !

Sous réserve de modifications techniques !

Français Détection de panne externe (EED)

Une sortie sans potentiel (contact inverseur) CON3 est présente (voir figure 4). Celle-ci peut être utilisée pour une indication de panne électronique.

1 et 2 est un fonctionnement normal

3 et 2 est un contact rompu

Indication de panne

Lorsque le voyant de panne clignote au rythme de 1 seconde allumé 1 seconde éteint, cela signifie qu'une panne a eu lieu sur la chaudière.

Appuyer pendant 3 secondes sur le bouton de réarmement de la chaudière. Si l'appareil tombe à nouveau en panne, réappuyer une seconde fois sur le bouton de réarmement. Si après cette seconde tentative, l'appareil retombe en panne ou que les pannes se répètent régulièrement, contactez votre installateur ou Le Services Après-Vente compétent

• Clignotement lent : 1 seconde allumé/1 seconde éteint.
• Clignotement rapide : allumé/éteint plusieurs fois par seconde.

Connexion 0 - 10 V

Il est possible d'asservir la chaudière au moyen d'une tension de commande externe de 0 - 10 volts (courant continu).

Connector à cet effet les bornes 1 et 2 sur CON2, voir figure 5

ATTENTION!

La température de départ est déterminée par la tension de commande externe. Le réglage sur l'UBA n'influe aucunement. Pour limiter la température de départ, la régulation externe doit être adaptée. Pour cela, aidez-vous de la notice de la régulation externe.

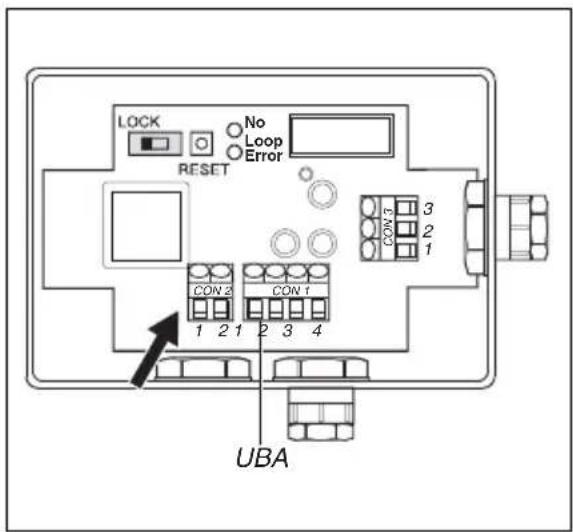

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 CON 3 CON 3 3 2 1 UBA

Fig. 4 Indication de panne externe

LOCK No Loop Error RESET CON 2 CON 1 1 2 1 2 3 4 CON 3 3 2 1 UBA

Fig. 50 - 10V Connexion

Sous réserve de modifications techniques !

Tension Température départ d'eau
0,6 V ± 15 °C	Chaudière	Marche
0,5 V	± 14 °C Chaudière Arrêt
5,0 V	± 50 °C
10,0 V	± 90 °C maximum

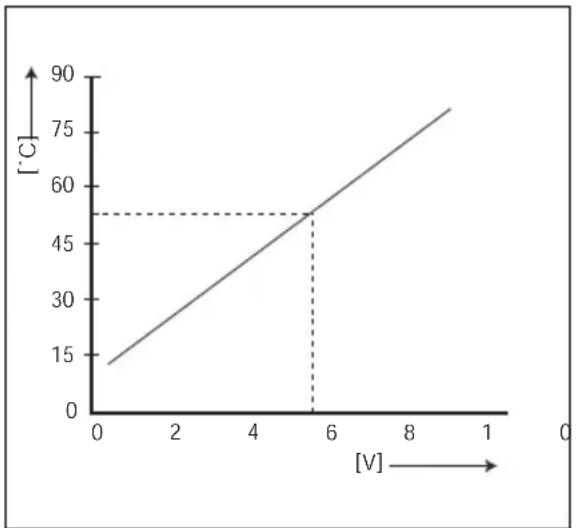

Valeurs supplémentaires, voir figure 6.

Fig. 60 - 10 V Caractéristiques

Voyant"No Loop"	Voyant"Error"	Type de panne Résolution du problème
Eteint Clignote rapidement	Rapidement	Panne dans l'élément EED Consulter l'installateur
Eteint Clignote lentement	Panne bloquante ou ver-rouillante dans la chaudière ou le chauffe-eau externe	En cas de réarmement impossible, consulter l'installateur. Lorsqu'il est possible de réarmer, utiliser cette fonction pour annuler la panne.
Allumé	Eteint	L'EED tente de réactiver la communication
Allumé	Clignote lentement	Absence de liaison entre le EED

Tableau 2 Résumé des pannes Voyant

Sous réserve de modifications techniques !
