Merk	Nefit
Model	Moduline 1010
Type	Kamerthermostaat / Zoneregelaar / Afstandsbediening
Afmetingen (b × h × d)	82 x 82 x 23 mm
Voeding	8 … 16 VDC via BUS
Stroomverbruik	4 mA
BUS-interface	EMS 2.0 (2-draads BUS, OpenTherm)
Regelbereik	5 … 30 °C
Omgevingstemperatuur	0 … 60 °C
Beschermingsklasse	III
IP-classificatie	IP20
Functies	Kamerthermostaat (CO), Zoneregelaar (SC), Afstandsbediening (Fb)
Energieklasse (CO)	V
Energieklasse (SC met zonemodule)	VIII
Bijdrage energie-efficiëntie (CO)	3,0%
Bijdrage energie-efficiëntie (SC)	5,0%
Montage	Op vlakke wand (montageset inbegrepen)
Aansluiting	2-draads BUS-kabel, max. 300 m bij 1,5 mm² doorsnede
Display	Temperatuurweergave en storingscodes
Bediening	Keuzeknop (draaien en indrukken)
Opslag bij stroomuitval	Instellingen blijven behouden
Reiniging	Geen speciale reiniging vereist; alleen afnemen met droge doek
Veiligheid	Installatie alleen door erkend installateur; vorstbeveiliging via weersafhankelijke regeling
Leveringsomvang	Bedieningsunit, afdekplaat, montageset, technische documentatie

Veelgestelde vragen - Moduline 1010 Nefit

Hoe stel ik de gewenste kamertemperatuur in op de Moduline 1010?

Draai aan de keuzeknop om de gewenste temperatuur te kiezen. Druk vervolgens op de knop om de instelling te bevestigen. De actuele temperatuur wordt standaard weergegeven.

Wat betekent storingscode A21 op het display?

Storingscode A21 met subcode 1001 geeft aan dat de Moduline 1010 onjuist is geconfigureerd. Dit kan worden opgelost door in het servicemenu de juiste modus in te stellen: CO (regelaar) als er geen master-bedieningsunit is, Fb (afstandsbediening) als er een master is, of SC (zoneregelaar) als er een zonemodule wordt herkend.

Kan ik de Moduline 1010 gebruiken als zoneregelaar?

Ja, de Moduline 1010 kan als zoneregelaar (SC) worden gebruikt in combinatie met zonemodules voor maximaal 8 cv-groepen, zonder master-bedieningsunit. Stel in het servicemenu A.1 = SC in en kies het juiste cv-circuit (H.C).

Wat is het verschil tussen vermogensregeling en aanvoertemperatuurregeling?

Vermogensregeling past het warmtevermogen aan op basis van het temperatuurverschil, ideaal voor open huizen. Aanvoertemperatuurregeling past de aanvoertemperatuur aan, wat nauwkeuriger is en brandstof bespaart. U kunt kiezen in het servicemenu via instelling P.1 (4 = aanvoertemperatuurregeling, 5 = vermogensregeling).

Hoe voer ik een reset uit op de Moduline 1010?

Ga naar het servicemenu door de keuzeknop ingedrukt te houden tot twee strepen verschijnen. Navigeer naar instelling F.1 en stel deze in op 1. Bevestig door op de knop te drukken. Na de reset worden fabrieksinstellingen hersteld.

Wat moet ik doen als het display een storingscode toont?

Noteer de storingscode en de subcode. Raadpleeg de tabel in de handleiding voor mogelijke oorzaken en oplossingen. Als u de storing niet zelf kunt verhelpen, neem dan contact op met een erkend installateur of de servicedienst.

Kan ik de Moduline 1010 zelf installeren?

Nee, de installatie en inbedrijfstelling moeten worden uitgevoerd door een erkend installateur. Onjuiste installatie kan leiden tot materiële schade of lichamelijk letsel. Volg altijd de nationale voorschriften en normen.

Hoe open ik het servicemenu?

Houd de keuzeknop ingedrukt totdat er twee strepen op het display verschijnen. Laat de knop los en de eerste instelling wordt getoond. Gebruik de knop om door de opties te navigeren, druk om te selecteren, en houd ingedrukt om terug te keren.

Wat is de functie van pompoptimalisatie?

Pompoptimalisatie (instelling L.1) zorgt ervoor dat de cv-pomp bij aanvoertemperatuurregeling zo kort mogelijk draait, wat energie bespaart. Schakel dit uit (L.1 = 0) als er een buffervat in de installatie aanwezig is.

Hoe schakel ik de verwarming uit met de Moduline 1010?

Draai de keuzeknop om de gewenste temperatuur te verlagen totdat 'OFF' op het display verschijnt. Bevestig door op de knop te drukken. Let op: bij uitgeschakelde verwarming is ook de vorstbeveiliging van de kamer uitgeschakeld, maar de vorstbeveiliging van de warmtegenerator blijft actief.

GEBRUIKSAANWIJZING Moduline 1010 Nefit

1 Algemene veiligheidsinstructies

Installatie en inbedrijfstelling

▶ Bij de installatie en het bedrijf de specifieke nationale voorschriften en normen in acht ne- men!
▶ De instructies in alle handleidingen moeten worden aangehouden. Indien deze niet worden aangehouden kan materiële schade en lichamelijk letsel en zelfs levensgevaar ont-staan.
▶ Bedieningsunit alleen door een erkend installateur laten installeren en in bedrijf laten stellen.
▶ Bedieningsunit niet in vochtige ruimten installeren.
▶ Warmtebron en andere accessoires conform de bijbehorende instructies installeren en in bedrijf stellen.
▶ Bedieningsunit nooit op het 230 V-net aansluiten.
▶ Voor de installatie van de bedieningsunit: warmtebron en alle andere BUS-deelnemers over alle polen spanningsloos schakelen, borgen tegen onbedoeld herinschakelen en de spanningsloosheid controleren.

Schade door vorst

Wanneer de installatie niet in bedrijf is, kan deze bevriezen:

▶ Installatie bij buitentemperaturen onder 0 °C ingeschakeld laten.
▶ Wanneer de bedieningsunit als regelaar wordt gebruikt, is geen vorstbeveiliging van de installatie mogelijk. Een betrouwbare vorstbeveiliging van de installatie kan alleen bij een weersafhankelijke regeling worden gewaarborgd.
▶ Eventueel optredende storing direct verhelpen.

2 Gegevens betreffende het product

Toepassingsmogelijkheden

• Kamerthermostaat (CO) voor installations met een ongemengde cv-groep
• Zoneregelaar (SC) voor telkens één ongemengde cv-groep met zonemodule en maximaal 8 cv-groepen in installaties zonder master-bedieningsunit
• Afstandsbediening (Fb)
• in installaties met een master-bedieningsunit (bijv. ModuLine 3000/HMC300 met maximaal 4 cv-groepen ModuLine 3000 met maximaal 4 cv-groepen)
• in combinatie met warmtebronnen met externe boilerlaadpomp uitsluitend bruikbaar als afstandsbediening
• in combinatie met warmtepompen (met HMC300) uitsluitend als afstandsbediening bruikbaar

Gebruik

• Warmtebron met BUS-systeem 2-draads-BUS, EMS 2.0 of OpenTherm
• Combinatie met ModuLine 100, 200, 300, 400 en ModuLine Easy niet mogelijk.

Leveringsomvang

• Bedieningsunit
• Afdekplaat
• Montageset
• Technische documentatie

Technische gegevens

Afmetingen (b × h × d) 82 x 82 x 23 mm
Nominale spanning 8 ... 16 VDC
Nominale stroom 4 mA
BUS-interface EMS 2.0 (2-draads-BUS, OpenTherm)
Regelbereik 5 ... 30 °C
Toelaatbare omgevingstemperatuur 0 ... 60 °C
Beschermingsklasse III
IP-classificatie IP20

Productgegevens voor energieverbruik

De volgende productkenmerken voldoen aan de eisen van de EU-verordeningen nr. 811/2013 als aanvulling op de richtlijn 2010/30/EU. De klasse van de temperatuurregelaar is voor de berekening van de energie-efficiëntie van de ruimteverwarming in een combi-installatie nodig en daarvoor in het systeemspecificatieblad opgenomen.

Functie Klasse	1)	[%]1),2)
ModuLine 1010
Ruimtetemperatuurgestuurd, modulerend	V	3,0	●
ModuLine 1010 & zonemodule
Kamertemperatuurregelsysteem met ≥ 3 temperatuursensoren (zoneregeling), modulerend	VIII	5,0	●

• Uitleveringstoestand
  1) Indeling conform EU-verordening nummer 811/2013 voor marking van combinatie-in- stallaties
  2) Bijdrage aan de seizoensafhankelijke energie-efficiëntie van de kamerverwarming in %

2.1 Functie als kamerthermostaat (CO)

De ModuLine 1010 is geschikt voor het regelen van warmtebronnen met BUS-systeem EMS,EMS 2.0 en verwarmingstoestellen ProLine NxT met BUS-systeem OpenTherm. De bedieningsunit is niet geschikt voor het regelen van warmtebronnen met BUS-systeem Open-Therm van andere fabrikanten (geen OpenTherm certificaat).

De ModuLine 1010 bewaakt de kamertemperatuur en regelt de temperatuur in de warmtebron, zodat de gewenste kamertemperatuur wordt bereikt.

Vermogensregeling (alleen 2-draads-BUS/EMS 2.0; niet geldig voor ProLine NxT met BUS-systeem OpenTherm)

Het warmtevermogen van de warmtebron verandert overeenkomstig de afwijking tussen de actuele en de gewenste kamertemperatuur. Het regelgedrag is voor een uniform temperatuurniveau geschikt (bijvoorbeeld huis in open uitvoering). De brander wordt minder vaak opgestart en de pomplooptijden zijn korter. Afhankelijk van de aangesloten warmtebron is dit regelingstype eventueel niet beschikbaar.

Aanvoertemperatuurregeling (2-draads-BUS/EMS 2.0/OpenTherm)

De aanvoertemperatuur verandert overeenkomstig de afwijking tussen actuele en gewenste kamertemperatuur. Het regelgedrag is voor woningen en gebouwen met verschillende temperatuurzones geschikt. De regelnauwkeurigheid is hoger en de aanvoertemperatuur wordt in hoogte beperkt. Dit werkt brandstofbesparend.

Met de pompoptimalisatie kunnen de pomplooptijden worden verkort.

2.2 Functie als zoneregelaar (SC, alleen 2-draads-bus/EMS 2.0)

De ModuLine 1010 kan in combinatie met zonemodules zonder master-bedieningsunit als regelaar voor telkens één van maximaal 8 cv-groepen worden ingezet (meer informatie zie technische documentatie van de zonemodule).

De zonetemperatuur wordt daarbij op dezelfde wijze geregeld als bij de functie als kamerthermostaat met ingestelde aanvoertemperatuurregeling.

2.3 Functie als afstandsbediening (Fb, alleen 2-draads-bus/EMS 2.0)

De ModuLine 1010 kan als afstandsbediening van een master-bedieningsunit worden gebruikt. Zo kan bijvoorbeeld een ModuLine 3000 ¹⁾ tot wel 4 cv-groepen met ieder één ModuLine 1010 regelen. Geldt niet voor ProLine NxT met BUS-systeem OpenTherm.

Het klokprogramma wordt bepaald door de master-bedieningsunit. Via de ModuLine 1010 kan de gewenste kamertemperatuur tijdelijk tot aan de volgende schakeltijd van het klokprogramma worden veranderd. Daarna is de master-bedieningsunit weer master, tot de instelling op de ModuLine 1010 opnieuw wordt veranderd.

3 Bediening

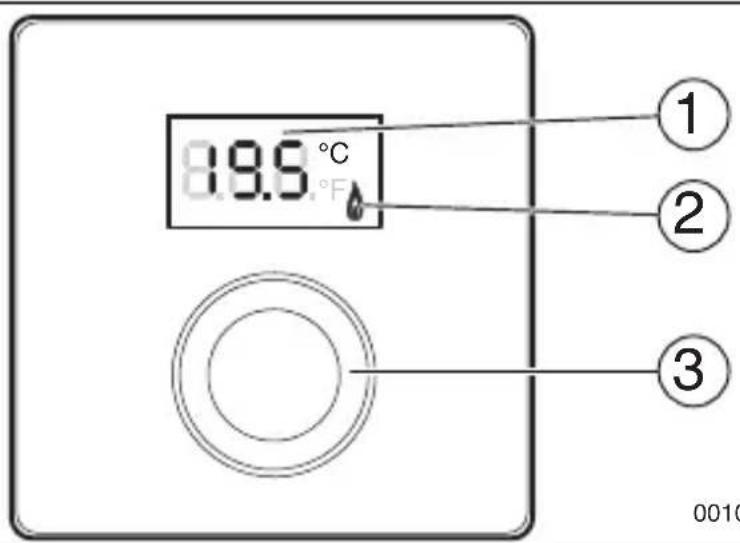

[1] Temperatuurweergave
[2] Bedrijfsweergave warmtebron
[3] Keuzeknop: kiezen (draaien) en bevestigen (indrukken)

Beschrijving van de weergaven Voorbeeld

Actuele kamertemperatuur (standaardweergave)

Gewenste kamertemperatuur:

Druk de keuzenkop in, om de gewenste kamertemperatuur kort weer te geven (knipperend).

Warmtebron produceert warmte, bijv. brander is in bedrijf.

Druk de keuzeknop in, om naar de standaardweergave over te gaan.

Storingsmelding afwisselend de storings- en de subcode (→ storingen oplossen)

▶ Druk de keuzeknop in, om de actuele kamertemperatuur kort weer te geven.

Instellen gewenste kamertemperatuur Resultaat

▶ Draai de keuzeknop, om de gewenste kamertemperatuur te kiezen.

▶ Druk op de keuzetoets om de instelling te bevestigen.

Uitschakelen verwarming Resultaat

▶ Verlaag de gewenste kamertemperatuur, tot OFF verschijnt. Bij uitgeschakelde cv is ook de vorstbeveiliging van de kamer uitgeschakeld. De vorstbeveiliging van de warmtegenerator blijft actief.

4 Informatie voor de installateur

4.1 Installatie

Bedieningseenheid op een vlakke wand monteren (→afbeeldingen 1 tot 3 vanaf pagina 12).

4.2 Elektrische aansluiting

De bedieningseenheid wordt via de BUS-kabel met energie gevoed.

lengte Aanbevolen doorsnede Kabeltype

≤ 100 m 0,50 mm	2	Minimaal H05 VV-... (NYM-J...)
≤ 300 m 1,50 mm	2

Tabel 1 Toegestane BUS-kabellengten

▶ BUS-kabel deskundig installeren en aansluiten.
▶ BUS-verbinding maken ( → afb. 4, pagina 14).

Identificatie van de BUS-aansluitklem zie installatie-instructie van de warmtebron.

4.3 Aansluitschema's met installatievoorbeelden

De hydraulische weergaven zijn slechts schematisch en zijn een vrijblijvend voorbeeld voor een mogelijke hydraulische schakeling.

Afbeelding 5, pagina 15 toont bijvoorbeeld een installatievoorbeeld voor 2 ongemengde cv-groepen met zonemodule en warmwatervoorziening, individuele instelling van de 2

ModuLine 1010 en van de zonemodule MZ100

4.4 Inbedrijfname

Eerste inbedrijfname of inbedrijfname na een reset.

Installaties met een cv-groep (kamerthermostaat - CO)

▶ Schakel de warmtebron in of reset de thermostaat. Tijdens het opbouwen van de verbinding worden 3 strepen getoond. Na het tot stand brengen van de verbinding wordt de kamertemperatuur getoond.

Installaties met meerdere cv-groepen (zoneregelaar - SC/afstandsbediening - Fb)

▶ Schakel de warmtebron in of reset de thermostaat. Tijdens het opbouwen van de verbinding worden 3 strepen getoond.

▶ A.1 = SC instellen en bevestigen (zoneregelaar). -of- ▶ A.1 = Fb instellen en bevestigen (afstandsbediening)

▶ CV-groep (HC = 1...8) kiezen en bevestigen.

4.5 Instellingen in het servicemenu

Instelling Instelbereik 1)		Beschrijving
A.1 CO | Fb | SC Regelaar (CO), afstandsbediening (Fb), zonerege- laar (SC)
H.C HC1 ... HC8 CV-groep/verwarmingszone 1 tot 8 2)
d.1 2 | 3 | 4 Regelkarakteristiek (reactiesnelheid)
		2: 2K P-bereik = snelle reactie3: 3K P-bereik = matig snelle reactie4: 4K P-bereik = trage reactie
E.1	-3.0 ... 0.0 ... 3.0	Correctiewaarde voor de getoonde kamertemperatuur
P.1 4 | 5 Aanvoertemperatuurregeling (4) of vermogensregeling (5)
L.1 1 | 0 Geoptimaliseerde pompwerking: cv-pomp draait bij aanvoertemperatuurregeling zo kort mogelijk. Uitschakelen bij buffervat in de installatie.
C.1 C | F Eenheid van de getoonde temperaturen °C (C) of °F (F)
S.1 nF.12.01 Softwareversie 3)
F.1	1 | 0	ModuLine 1010 resetten0: niet resetten1: resetten

1) Geaccentueerde waarden = basisinstelling
2) Aan iedere cv-groep mag slechts één ModuLine 1010 worden toegekend.
3) Verdraai de keuzetoets om de gehele waarde uit te lezen.

Bij een reset wordt de fabrieksinstelling weer hersteld. Bij stroomuitval blijven de instellingen inclusief de toekenning van het verwarmingscircuit behouden.

4.6 Energieverbruiksindicatie in servicemenu

Instelling Eenheid Bron Functie Periode
EC.0 kWh Brandstof Verwarming Vooravond (0 - 24 h)
EC.1 Warmwater
EC.2 Elektriciteit Verwarming Vooravond (0 - 24 h)
EC.3 Warmwater
EC.4 Brandstof Verwarming Daggemiddelde			1) (0 - 24 h)
EC.5 Warmwater
EC.6 Elektriciteit Verwarming Daggemiddelde			1) (0 - 24 h)
EC.7 Warmwater
EC.8 Elektriciteit Koeling Vooravond (0 - 24 h)
EC.9			Daggemiddelde 1) (0 - 24 h)

1) Gemiddelde over de afgelopen 30 dagen

4.7 Bediening (voorbeeld)

Servicemenu openen	Resultaat
Houd de keuzeknop ingedrukt, tot 2 strepen verschijnen.
Laat de keuzeknop los, om de eerste instelling weer te geven.

Veranderen instelling (bijvoorbeeld cv-circuit H.C)	Resultaat
Instelling kiezen.
Druk de keuzeknop in, om de actuele waarde weer te geven.
Druk opnieuw de keuzeknop in, om de waarde te veranderen.
Kies en bevestig gewenste waarde.
Houd de keuzeknop ingedrukt, tot weer de instelling wordt getoond.
Servicemenu sluiten Resultaat
► Houd de keuzeknop ingedrukt, tot 3 strepen verschijnen.
► Laat de keuzetoets los.De actuele kamertemperatuur wordt getoond en de bedieningsunit werkt met de gewijzigde instelling.

5 Storingen verhelpen

Noteer storings- en subcode wanneer een storing niet kan worden opgelost.

▶ Schakel een erkend installateur of de servicedienst in.
▶ Geef het type storing en het identificatienummer van de bedieningseenheid door.

Tabel 2 Ident.-nr. → achterkant bedieningsunit (door installateur in te vullen)
Bij storingen toont het display afwisselend de betreffende storingscode en de 3-cijferige sub-code.

Bij een 4-cijferige subcode worden afwisselend met de storingscode eerst de beide eerste posities en dan de beide laatste posities getoond (bijvoorbeeld: A21 ... 10 ... 01 ... A21 ... 10 ... 01 ...).

Storings-code	Sub-code	Mogelijke oorzaken en oplossingen door de installateur
A61...A68	3091 ... 3098	Kamertemperatuursensor ModuLine 1010 defect (A61/3091: cv-groep 1, ..., A68/3098: cv-groep 8).► ModuLine 1010 vervangen.
A21 1001	ModuLine	1010 in cv-groep 1 onjuist geconfigureerd.► Indien een master-bedieningsunit (bijv. ModuLine 3000) geïnstalleerd is, A.1 = Fb (afstandsbediening) instellen.► Wanneer een zonemodule is geïnstalleerd en wordt herkend, A.1 = SC (zoneregelaar) instellen.► Wanneer geen master-bedieningsunit en slechts één cv-groep is geïnstalleerd, A.1 = CO (regelaar) instellen.
A22...A28	1001 BUS	-signaal van de master-bedieningsunit voor afstandsbediening ontbreekt (A22: cv-groep 2, ..., A28: cv-groep 8).► Master-bedieningsunit (bijv. ModuLine 3000) installeren.► Maak correcte BUS-verbinding.
A61 1008	1010	Geen communicatie via de BUS-verbinding OpenTherm. Geen communicatie via de BUS-verbinding EMS 2.0. ► Controleer, of de buskabel verkeerd is aangesloten. ► Bedradingsfouten verhelpen en regelaar uit- en weer inschakelen. ► Controleer, of de buskabel defect is. Regelaar uit- en weer inscha-kelen. ► Buskabel repareren dan wel vervangen. ► Defecte bedieningsunit vervangen.
A61 ... A68	1081 ... 1088	ModuLine 1010 onjuist geconfigureerd (A61/1081: cv-groep 1, ..., A68/1088: cv-groep 8). ► A.1 = Fb (afstandsbediening) instellen.
A61 ... A68	3061 ... 3068	ModuLine 1010 onjuist geconfigureerd (A61/3061: cv-groep 1, ..., A68/3068: cv-groep 8). ► Maatregelen voor het verhelpen zie storingscode A21.
Fill - Waterdruk in de cv-installatie te laag.

Tabel 3 Storings- en subcode voor de installateur

Meer informatie zie eventueel servicehandboek

Zamel niet meer te gebruiken elektrische en elektronische apparaten gescheiden in en voer deze af via een milieuvriendelijke afvalverwerking (Europese richtlijn betreffende elektrische en elektronische afgedankte apparaten).

Gebruik voor het afvoeren van elektrische en elektronische afgedankte apparaten de nationale retour- en inleversystemen.
