Moduline 1010H - Thermostaat Nefit - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis Moduline 1010H Nefit in PDF-formaat.
| Type product | Thermostaat (afstandsbediening) |
| Merk | Nefit |
| Model | Moduline 1010H |
| Afmetingen (b x h x d) | 82 x 82 x 23 mm |
| Gewicht | circa 150 g |
| Voeding | 8 … 16 VDC via BUS-kabel |
| Nominale stroom | 4 mA |
| BUS-interface | EMS 2.0 (2-draads BUS) |
| Regelbereik temperatuur | 5 … 30 °C |
| Omgevingstemperatuur | 0 … 60 °C |
| Beschermingsklasse | III |
| IP-classificatie | IP20 |
| Functies | Kamertemperatuur en luchtvochtigheid meten, stooklijn regelen, servicemenu, storingsmeldingen |
| Bediening | Keuzeknop (draaien en indrukken) |
| Weergave | LCD-display met actuele temperatuur, storingscodes |
| Installatie | Op vlakke wand monteren, BUS-kabel aansluiten |
| Aansluiting | BUS-kabel max. 100 m (0,50 mm²) of max. 300 m (1,50 mm²) |
| Inbedrijfname | Na reset verwarmingscircuit kiezen (HC1 … HC8) |
| Servicemenu | Instellingen zoals temperatuurcorrectie, reset, energieverbruik |
| Storingen | Storingscode en subcode op display; raadpleeg installateur |
| Onderhoud en reiniging | Afnemen met droge doek; geen water of schoonmaakmiddelen gebruiken |
| Veiligheid | Kortsluitvast, bescherming tegen aanraking |
| Reparatie en reserveonderdelen | Defecte eenheid vervangen door erkend installateur |
Veelgestelde vragen - Moduline 1010H Nefit
Gebruikersvragen over Moduline 1010H Nefit
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Thermostaat in PDF-formaat gratis! Vind uw handleiding Moduline 1010H - Nefit en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Moduline 1010H van het merk Nefit.
GEBRUIKSAANWIJZING Moduline 1010H Nefit
1 Gegevens betreffende het product Toepassingsmogelijkheden

De “bedieningseenheid” ModuLine 1010H kan alleen in combinatie met de “master-bedie- ningseenheid” Logamatic HMC300 van de warmtepomp worden gebruikt. Informatie zoals veiligheidsinstructies, milieubescherming, instructies betreffende energiebesparing enzo- voort vindt u in de technische documentatie van de Logamatic HMC300.
De ModuLine 1010H is bedoeld als afstandsbediening voor een door een master-bedienings-eenheid Logamatic HMC300 geregeld verwarmings- en koelcircuit. Deze registreert de kamertemperatuur en de relatieve luchtvochtigheid in de referentieruimte.
Leveringsomvang
- Bedieningsunit
- Afdekplaat
- Montageset
- Technische documentatie
Technische gegevens
| Afmetingen (b × h × d) 82 x 82 x 23 mm | |
| Nominale spanning 8 ... 16 VDC | |
| Nominale stroom 4 mA | |
| BUS-interface EMS 2.0 (2-draads BUS) | |
| Regelbereik 5 ... 30 °C | |
| Toelaatbare omgevingstemperatuur 0 ... 60 °C | |
| Beschermingsklasse III | |
| IP-classificatie IP20 |
2 Bediening

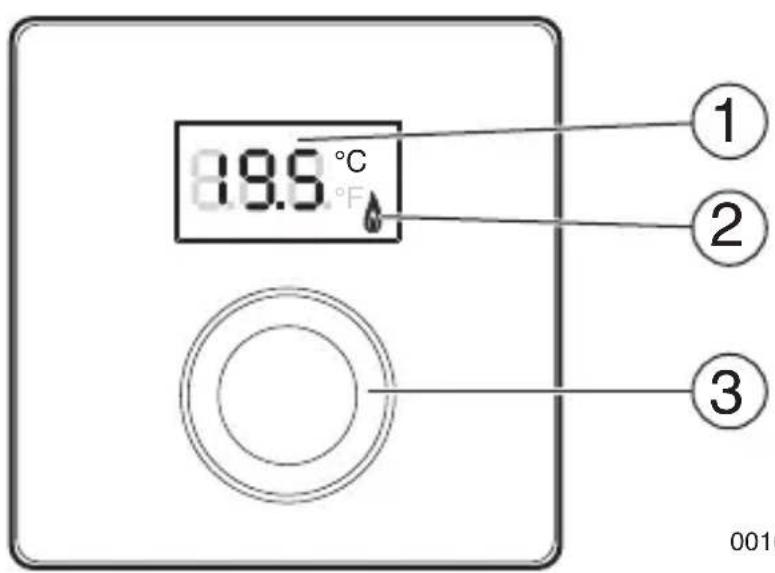

[1] Display
[2] Bedrijfsindicatie warmtebron
[3] Keuzeknop: kiezen (draaien) en bevestigen (indrukken)
Beschrijving van de weergaven Voorbeeld
| Actuele kamertemperatuur (standaardweergave) |

Gewenste kamertemperatuur:
| Druk de keuzenkop in, om de gewenste kamertemperatuur kort weer te geven (knipperend). |

Warmtebron produceert warmte.
Servicemelding (onderhoud nodig)
| Druk de keuzeknop in, om naar de standaardweergave over te gaan. |

Storingsmelding afwisselend de storings- en de subcode (→ storingen oplossen)
| ► Druk de keuzetoets in om de actuele kamertemperatuur kort weer te ge-ven. |


Instellen gewenste kamertemperatuur Resultaat
▶ Verdraai de keuzetoets om de gewenste kamertemperatuur te kiezen. De instelling wordt automatisch overgenomen. Deze geldt in plaats van de betreffende instelling in de master-bedieningsunit
- bij automatisch bedrijf: tot de volgende schakeltijd in het programma
- bij geoptimaliseerd bedrijf: tot beëindiging van het geoptimaliseerde bedrijf
Het instellen van de bedrijfsmodus (automatisch bedrijf/geoptimaliseerd bedrijf) is alleen mogelijk via de master-bedieningsunit.

Uitschakelen verwarming Resultaat
▶ Verlaag de gewenste kamertemperatuur, tot OFF verschijnt. Bij uitgeschakelde cv is ook de vorstbeveiliging van de kamer uitgeschakeld. De vorstbeveiliging van de warmtebron blijft actief.

3 Informatie voor de installateur
3.1 Installatie

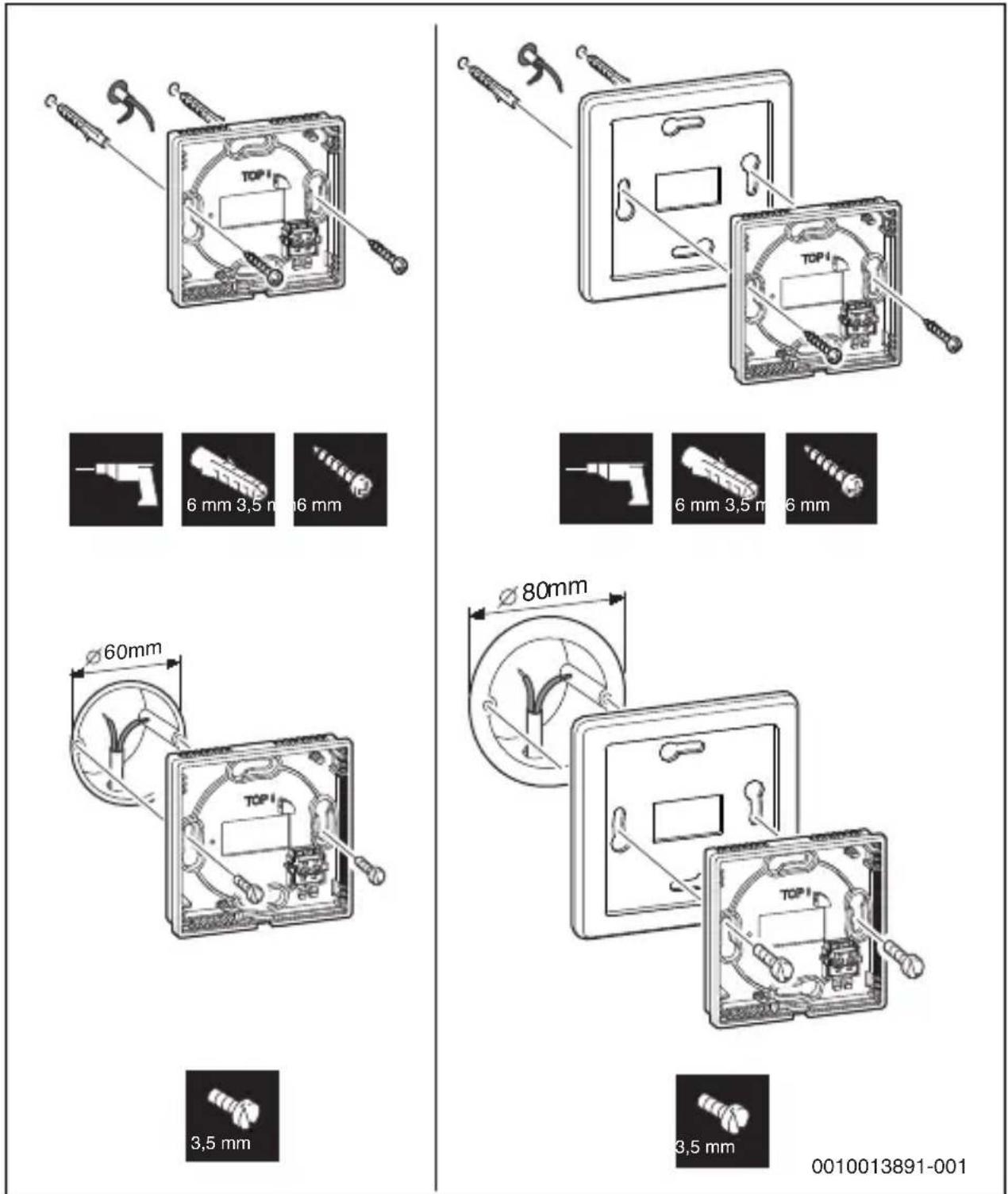

Bedieningseenheid op een vlakke wand monteren (→afbeeldingen 1 tot 3 vanaf pagina 8).
3.2 Elektrische aansluiting
De bedieningseenheid wordt via de BUS-kabel met energie gevoed.
lengte Aanbevolen doorsnede Kabeltype
| ≤ 100 m 0,50 mm | 2 | Minimaal H05 VV-... (NYM-J...) |
| ≤ 300 m 1,50 mm | 2 |
Tabel 1 Toegestane BUS-kabellengten
▶ BUS-kabel deskundig installeren en aansluiten.
▶ BUS-verbinding maken ( → afb. 4, pagina 10).
Identificatie van de BUS-aansluitklem zie installatie-instructie van de warmtebron.
3.3 Inbedrijfname
Eerste inbedrijfname of inbedrijfname na een reset
▶ Schakel de warmtebron in of reset de thermostaat.
Tijdens het opbouwen van de verbinding worden 3 strepen getoond.
▶ H.CH.C = HC1 ... HC8 kiezen en bevestigen (maximaal 8 cv-groepen HC1 tot HC8).

3.4 Instellingen in het servicemenu
| Instelling Instelbereik 1) | Beschrijving | |
| H.C HC1 ... HC8 Verwarmings-/koelcircuit 1 tot 8 | 2) | |
| E.1 | -3.0 ... 0.0 ... 3.0 | Correctiewaarde voor de getoonde kamertemperatuur |
| S.1 nF.12.01 Softwareversie | 3) | |
| F.1 1 | 0 1: Reset | ||
1) Geaccentueerde waarde = basisinstelling
2) Slechts één ModuLine 1010H per verwarmings- en koelcircuit (zonder verdeling in zones), maximaal 8 cv-groepen HC1 tot HC8
3) Volledige softwareversie wordt getoond door de keuzetoets te verdraaien.
Bij een reset wordt de fabrieksinstelling weer hersteld. Bij stroomuitval blijven de instellingen inclusief de verwarmings-/koeltoekenning behouden.
3.5 Energieverbruiksindicatie in servicemenu
| Instelling Eenheid Bron Functie Periode | ||||
| EC.0 | kWh | Brandstof | Verwarming | Vooravond (0 - 24 h) |
| EC.1 | Warmwater | |||
| EC.2 | Elektriciteit | Verwarming | Vooravond (0 - 24 h) | |
| EC.3 | Warmwater | |||
| EC.4 | Brandstof | Verwarming Daggemiddelde 1) (0 - 24 h) | ||
| EC.5 | Warmwater | |||
| EC.6 | Elektriciteit | Verwarming | Daggemiddelde 1) (0 - 24 h) | |
| EC.7 | Warmwater | |||
| EC.8 | Elektriciteit | Koeling | Vooravond (0 - 24 h) | |
| EC.9 | Daggemiddelde 1) (0 - 24 h) | |||
1) Gemiddelde over de afgelopen 30 dagen
3.6 Bediening (voorbeeld)
Servicemenu openen Resultaat
| ► Houd de keuzeknop ingedrukt, tot 2 strepen verschijnen. | ![]() |
| ► Laat de keuzeknop los, om de eerste instelling weer te geven. | ![]() |
Veranderen instelling (bijvoorbeeld cv-circuit H.C) Resultaat
| ► Instelling kiezen. | ![]() |
| ► Druk de keuzeknop in, om de actuele waarde weer te geven. | ![]() |
| ► Druk opnieuw de keuzeknop in, om de waarde te veranderen. | ![]() |
| ► Kies en bevestig gewenste waarde. | ![]() |
| ► Houd de keuzeknop ingedrukt, tot weer de instelling wordt getoond. | ![]() |
Servicemenu sluiten Resultaat
| ► Houd de keuzeknop ingedrukt, tot 3 strepen verschijnen. | ![]() |
| ► Laat de keuzeknop los.De actuele kamertemperatuur wordt getoond en de bedieningseenheid werkt met de gewijzigde instelling. | ![]() |
4 Storingen verhelpen
Noteer storings- en subcode wanneer een storing niet kan worden opgelost.
▶ Schakel een erkend installateur of de servicedienst in.
▶ Geef het type storing en het identificatienummer van de bedieningsunit door.

Tabel 2 Identificatienummer op de achterzijde van de bedieningsunit (door installateur in te vullen)
Bij storingen toont het display afwisselend de betreffende storingscode en de 3-cijferige sub-code.
Bij een 4-cijferige subcode worden afwisselend met de storingscode eerst de beide eerste posities en dan de beide laatste posities getoond (bijvoorbeeld: A21 ... 10 ... 01 ... A21 ... 10 ... 01 ...).
| Storings-code | Sub-code | Mogelijke oorzaken en oplossingen door de installateur |
| A11 3091... | 3098 | Afstandsbediening niet correct op het systeem aangemeld.► Configuratie in de master-bedieningsunit controleren, eventueel corrigeren.Kamertemperatuursensor van de afstandsbediening defect (A11/3091:verwarmings- en koelcircuit 1, ..., 3098: verwarmings-/koelcircuit 8).► ModuLine 1010H vervangen. |
| A21...A28 | 1001 BUS | -signaal van de master-bedieningsunit voor afstandsbediening ontbreekt (A21: verwarmings- en koelcircuit 1, ..., A28: verwarmings- en koelcircuit 8).► Installeren master-bedieningsunit.► Maak correcte BUS-verbinding. |
| A21...A28 | 3141 ...3148 | Sensor voor relatieve luchtvochtigheid van de afstandsbediening defect (A21/3141: verwarmings- en koelcircuit 1, ..., A28/3148: verwarmings-/koelcircuit 8).► Vervang defecte ModuLine 1010H. |
| A61 1010 | Geen communicatie via de BUS-verbinding EMS 2.0.► Controleer, of de buskabel verkeerd is aangesloten.► Bedradingsfouten verhelpen en regelaar uit- en weer inschakelen.► Controleer, of de buskabel defect is. Regelaar uit- en weer inscha-kelen.► Buskabel repareren dan wel vervangen.► Defecte bedieningsunit vervangen. | |
| Fill - Waterdruk in de | cv-installatie te laag.► Vul cv-installatie bij (ook zonder installateur, → gebruikers- of installatie-instructie van de warmtebron). | |
Tabel 3 Storings- en subcode voor de installateur
Meer informatie zie eventueel servicehandboek
