GEBRUIKSAANWIJZING TPD500 CHAMBERLAIN

BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES! Deze waarschuwingstekens betekenen ”voorzichtig!” en zijn een aansporing om goed op te letten, omdat het veronachtzamen ervan lichamelijk letsel of materiële schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig. Deze hekaandrijving is zo geconstrueerd en gecontroleerd dat deze tijdens installatie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstructies voldoende veilig is. Het niet opvolgen van de onderstaande veiligheidsinstructies kan ernstig lichamelijk letsel of materiële schade veroorzaken. Ga bij de omgang met gereedschap en kleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installatie- of reparatiewerkzaamheden aan een hek. Elektrische leidingen moeten worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installaties. De elektrische kabel mag alleen worden aangesloten op een correct geaard net. Bij de montage moet rekening worden gehouden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling.. Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen. Na de installatie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssysteem en de noodontgrendeling, indien aanwezig, goed functioneren. Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving niet starten of doorlopen wanneer dit poortje niet correct is gesloten. Inhoud: Algemene aanwijzingen voor montage en gebruik: Inhoudsopgave: pagina 1 Alvorens te beginnen: pagina 2 Controlelijst: pagina 2,afbeelding 1 Montageoverzicht: pagina 2 Montage van de tandstang: pagina 2, afbeelding 4 Het is van belang dat het hek altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddellijk te worden gerepareerd. Probeer niet het hek zelf te repareren. Roep daarvoor de hulp in van een vakman. Houd extra accessoires uit de buurt van kinderen. Sta kinderen niet toe drukschakelaars en afstandsbedieningen te bedienen. Een zich sluitend hek kan zwaar letsel veroorzaken. Schakel de electriciteit naar de besturing uit voordat u reparaties uitvoert of beschermingen verwijdert.In de uiteindelijke configuratie van de installatie is een scheidingsinrichting nodig, zodat alle polen kunnen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3 mm) of een aparte zekering. Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhouden of bedienen. Bewaar de gebruiksaanwijzing op een plaats waar u er snel bij kunt. Na het monteren van de hekaandrijving mogen er geen plekken zijn die gevaar van beknelling of verwonding opleveren voor levende wezens. Montage van de bodemplaat: pagina 2 Montage van de aandrijving op de bodemplaat: pagina 2, afbeeldingen 3 A-C Ontgrendeling: pagina 2, afbeelding 5 Eerste ingebruikneming: pagina3 Onderhoudswerkzaamheden: pagina 3, afbeelding 8 Inhoud van de kartonnen dozen TPD500 (1) Aandrijfmotor (1x) (2) Condensator (vooraf gemonteerd) (1x) (3) Eindschakelaar A of (1) (1x) (4) Eindschakelaar B of (2) (1x) (5) Grondplaat voor aandrijfmotor (1x) (6) Zak met toebehoren (7) Besturingseenheid met ontvanger (vooraf gemonteerd) (1x) (8) Knipperlicht (9) Fotocel (per paar) (10) Afstandsbediening 84335EML (2x) (11) Tandheugel (4x) Technische gegevens: pagina 3 CE conformiteitscertificaat: pagina 3 De schuifhekaandrijving kan worden ingeschakeld met een toets, sleutelschakelaar of sleutelloze schakelaar (zender) of via afstandsbediening: Na de aandrijving met de bijbehorende sleutel te hebben uitgeschakeld, kan het hek met de hand worden geopend. De procedure na het drukken op de bedienknop (afstandsbediening, toets etc.) hangt af van de instelling in de besturingselektronica.

MONTAGE VAN DE AANDRIJVINGSBODEMPLAAT 3 A-C

Er zijn veel factoren die bepalend zijn voor de keuze van de juiste schuifhekaandrijving. Als we uitgaan van een goed functionerend hek, vormt het "in beweging zetten" de moeilijkste fase. Als het hek eenmaal in beweging is, is het benodigde vermogen meestal aanzienlijk geringer. De aandrijfbodemplaat kan worden ingebetonneerd of eventueel ook vastgelast. Het montageoverzicht toont de gebruikelijke plaats voor de bodemplaat. De betonnen sokkel dient een overeenkomstige afmeting te hebben (ca. 50cmx50cmx50cm).

• Afmetingen van het hek: De afmetingen van het hek vormen een zeer belangrijke factor. Een licht maar lang hek heeft veel meer kracht nodig om in beweging te komen (lang = >5m) dan een kort en zwaarder hek. WIND KAN HET HEK AFREMMEN OF SPANNINGEN

VEROORZAKEN EN HET BENODIGDE VERMOGEN STERK

• Hekgewicht: De vermelding van het hekgewicht betreft slechts een globale aanduiding, die zeer sterk van het werkelijke verbruik kan afwijken. Voorbeeld: Een licht hek dat slecht rolt, heeft eventueel een grotere aandrijving nodig dan een zwaarder, licht lopend hek. NB: Een schuifhek moet coulissegeleiding hebben, d.w.z. het mag niet mogelijk zijn dat het hek uit de geleiding beweegt. Er moet in beide richtingen een eindaanslag aanwezig zijn!
• Temperatuur: Lage buitentemperaturen kunnen het in beweging zetten van het hek bemoeilijken (veranderingen van de ondergrond etc.) of verhinderen. In zulke gevallen moet eveneens een grotere aandrijving worden overwogen. Hoge buitentemperaturen kunnen de temperatuurbeveiliging eerder in werking zetten.
• Werkfrequentie/Inschakelduur: De schuifhekaandrijvingen hebben een maximale Inschakelduur van ca. 30% (bijv. 30% van een uur). NB: De aandrijvingen zijn er niet voor gemaakt permanent op de maximale inschakelduur te werken (continubedrijf). Als de aandrijving te warm wordt, schakelt deze zichzelf uit totdat hij weer de inschakeltemperatuur heeft bereikt. De buitentemperatuur en het hek vormen belangrijke factoren voor de daadwerkelijke inschakelduur.
• Veiligheid: Een schuifhekaandrijving dient met knipperlicht, contactstrips en desgewenst met extra fotocellen te worden beveiligd. Houd in elk geval rekening met de voor u toepasselijke normen en bepalingen.
• Besturingseenheid: The control unit was developed specifically with safety aspects in mind. De besturingseenheid is speciaal geconstrueerd met het oog op veiligheid. Zij bevindt zich onder de aandrijfkap en is reeds van kabels voorzien voor inbouw rechts (motor rechts van het hek).

CONTROLELIJST INSTALLATIE – VOORBEREIDINGEN

Controleer vóór de montage de inhoud van de verkoopverpakking op volledigheid. Zie erop toe dat uw hekinstallatie foutloos functioneert. Het hek moet gelijkmatig en stootvrij lopen, hij mag nergens blijven hangen. Denk eraan dat de ondergrond in de winter enkele centimeters omhoog kan komen. Een stabiel hek met zo weinig mogelijk speling is van belang om storende slingerbewegingen te voorkomen. Hoe lichter de vleugel loopt, hoe gevoeliger de kracht kan worden ingesteld. Schrijf op welk materiaal u nog nodig hebt en zorg ervoor dat alles aanwezig is als u met de montage begint. Kleefanker (stabiele pluggen), schroeven, aanslagen, kabels, verdeeldozen, gereedschap etc. 1 MONTAGEOVERZICHT De aandrijving moet zodanig achter de muur worden aangebracht dat er geen gedeelte in de hekopening uitsteekt. Op de ingelegde bodemplaat wordt de motor gemonteerd. De getoonde tandstang dient met behulp van de bevestiging aan het hek te worden aangebracht. Stel vast op welke hoogte van het hek de tandstang het best kan worden gemonteerd en bepaal aan de hand daarvan de montageafmetingen voor motoreenheid en bodemplaat. Wanneer de hekconstructie niet geschikt is voor het bevestigen van de tandstang, moet een bevestigingsprofiel (hoekprofiel, profielbuis etc.) worden gemonteerd. Aanwijzing: Als het niet mogelijk is vóór de montage precies de hoogte van het voetstuk en de afstand van het hek vast te stellen, is het raadzaam eerst de tandstangen te monteren en pas daarna de bodemplaat in te betonneren. De tandstangen worden met behulp van de afstandhouders ca. 40mm naar binnen geschoven. De afstand van de onderkant van de tandstang tot aan de bodemplaat bedraagt: ca. 8 - 9cm. De bodemplaat kan ook later nog enkele centimeters in hoogte en diepte worden aangepast, maar het is het raadzaam zo nauwkeurig mogelijk te werken. MONTAGE VAN DE MOTOR- EN AANDRIJFEENHEID 2 A-D 4 De aandrijving wordt op de schroefdraadbout van de bodemplaat geplaatst. De hoogte moet zo worden ingesteld dat er tussen tandwiel en tandstang een afstand van ca. 1 - 2 mm zit. Het hekgewicht mag niet op het tandwiel steunen! Met behulp van de slobgaten kan de aandrijving zo worden ingesteld dat haar ligging ten opzichte van de tandstang overeenkomt met de montageafmetingen.

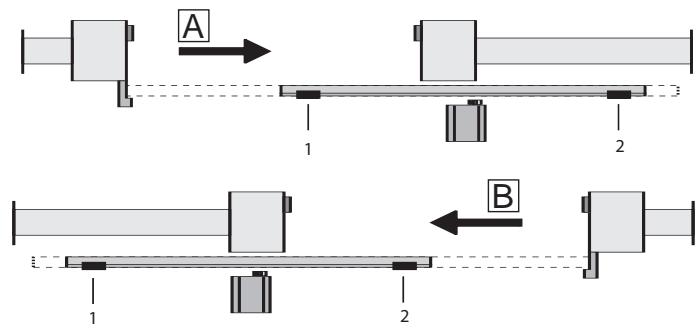

Om het hek bij stroomuitval met de hand te kunnen bedienen, is een afsluitbare ontgrendeling ingebouwd. De ontgrendeling is weergegeven in afbeelding 5. Hierdoor kan de koppeling worden losgemaakt die de verbinding vormt tussen tandwiel en aandrijfmechanisme. Ontgrendelen: steek de cilindersleutel in het slot en draai deze 180 graden. Vervolgens draait u de ontgrendelingshendel eveneens 180 graden. Klaar. MONTAGE VAN DE EINDSCHAKELAAR (AAN HET HEK) 6 + 9 De eindschakelaars worden gemonteerd als getoond in afbeelding 6A,B en 9A,B Eén eindschakelaar-magneet heeft de benaming A (1), de andere B (2). Steek de eindschakelaar daar op de tandstang waar zich ongeveer de latere eindpositie bevindt. De magneet wijst naar de motor. De schakelaar (contact) bevindt zich in het midden van de motor. Schroef de bevestigingsbeugel er eerst alleen provisorisch op of steek deze slechts lichtjes op de tandstang. Let op: Pas op bij het monteren van de magneten op de tandstang (afb. 9A+B). Magneet A (1) = links Magneet B (2) = rechts nl-2

ALVORENS TE BEGINNEN

TECHNISCHE GEGEVENS Controleer in ontgrendelde toestand met de hand of het hek soepel beweegt. Een elektrische bediening is slechts mogelijk met de meegeleverde besturingseenheid. Ingangsspanning Frequentie Vermogen Stroom Nom. koppel Condensator Thermische overbelastingsbeveiliging Heksnelheid Werkcyclus (max.) Bedrijfstemperatuurbereik Beschermingklasse Beschermingwijze Gewicht Lengte poortvleugel Max. gewicht bij max. lengte poort (inclusief 20% reserve) Elektrische aansluiting: zie handleiding besturingseenheid. Zorg er altijd voor dat de voor de installatie toepasselijke mechanische en elektrische veiligheidsvoorschriften in acht worden genomen. Afb. 7 ONDERHOUDSWERKZAAMHEDEN Het mechanisme van de aandrijving is onderhoudsvrij. Controleer regelmatig (bijvoorbeeld maandelijks) of de beslagen van het hek en van de aandrijving goed vast zitten. Ontgrendel de aandrijving en test of het hek soepel beweegt. Alleen een hek dat licht loopt zal ook goed met een aandrijving functioneren. Het stroef bewegen van het hek wordt niet gecompenseerd door het gebruik van een aandrijving. Een schuifhek kan ook worden beveiligd door op de plaats van de montage maatregelen te nemen (omheining, muur etc.). Zie afbeelding 8. Conformiteitsverklaring De automatische hekaandrijving model TPD500 voldoet aan de eisen van de geldende secties van de normenvoorschriften EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1 alsmede de bepalingen en alle aanvullingen van de EU-voorschriften .......................................2006/95/EC, 2004/108/EC, 1999/5/EG Inbouwverklaring De automatische hekaandrijvingen voldoen aan de bepalingen van de EU-voorschrift 89/393/EEC en de aanvullingen ervan, wanneer deze conform de handleidingen van de fabrikant worden geïnstalleerd en onderhouden en wanneer deze met een hek worden gebruikt dat eveneens conform de fabrikanthandleidingen wordt geïnstalleerd en onderhouden. De ondergetekende verklaart hiermee dat het hier vermelde apparaat alsmede alle in de handleiding vermelde toebehoren voldoen aan de bovengenoemde voorschriften. Chamberlain GmbH D-66793 Saarwellingen Mai, 2008 Harry Naumann Dipl.Ing.(FH) Manager, Regulatory Affairs 230Volt 50Hz 360W 1,5A 10Nm 10µF 140OC 12cm/sec -20OC - 55OC IP44

BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES! Deze waarschuwingstekens betekenen ”voorzichtig!” en zijn een aansporing om goed op te letten, omdat het veronachtzamen ervan lichamelijk letsel of materiële schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig. Deze hekaandrijving is zo geconstrueerd en gecontroleerd dat deze tijdens installatie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstructies voldoende veilig is. Het niet opvolgen van de onderstaande veiligheidsinstructies kan ernstig lichamelijk letsel of materiële schade veroorzaken. Ga bij de omgang met gereedschap en kleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installatie- of reparatiewerkzaamheden aan een hek. Elektrische leidingen moeten worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installaties. De elektrische kabel mag alleen worden aangesloten op een correct geaard net. Bij de montage moet rekening worden gehouden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling.. Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen. Na de installatie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssysteem en de noodontgrendeling, indien aanwezig, goed functioneren. Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving niet starten of doorlopen wanneer dit poortje niet correct is gesloten. Het is van belang dat het hek altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddellijk te worden gerepareerd. Probeer niet het hek zelf te repareren. Roep daarvoor de hulp in van een vakman. Houd extra accessoires uit de buurt van kinderen. Sta kinderen niet toe drukschakelaars en afstandsbedieningen te bedienen. Een zich sluitend hek kan zwaar letsel veroorzaken. Schakel de electriciteit naar de besturing uit voordat u reparaties uitvoert of beschermingen verwijdert.In de uiteindelijke configuratie van de installatie is een scheidingsinrichting nodig, zodat alle polen kunnen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3 mm) of een aparte zekering. Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhouden of bedienen. Bewaar de gebruiksaanwijzing op een plaats waar u er snel bij kunt. Na het monteren van de hekaandrijving mogen er geen plekken zijn die gevaar van beknelling of verwonding opleveren voor levende wezens.

MONTAGE VAN DE BESTURINGSBOX

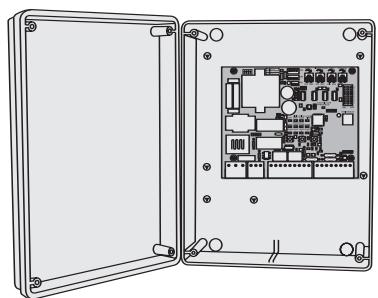

De besturing is ontwikkeld voor de montage in een speciale box onder de kap van de schuifhekaandrijving en kan, voor zover niet reeds ingebouwd, als toebehoren besteld worden. De besturing kan ook extern (aan de wand) in een waterdichte box (041FA277BX) ondergebracht worden. De motorbesturing bestaat uit microprocessorgestuurde elektronica en is voorzien van de modernste techniek. De besturing beschikt voor een veilig gebruik over alle noodzakelijk aansluitmogelijkheden en functies. De besturingsbox met de motorbesturing moet met de kabeldoorvoeren naar onderen gemonteerd worden. De box mag niet blootgesteld worden aan direct zonlicht. Met de elektronica kan de trek- en duwkracht zeer nauwkeurig ingesteld worden. Het hek kan bij de juiste montage/instelling met de hand vastgehouden worden. Tijdens gebruik kan het hek altijd per afstandsbediening, toets of sleutelschakelaar stopgezet worden. Het schuifhek moet voor de “OPEN”- en “DICHT”-positie een stabiele aanslag hebben. ELEKTRISCHE INSTALLATIE De besturing wordt als laatste aangesloten, d.w.z. dat eerst de aandrijving wordt ingebouwd, de benodigde kabels aangelegd worden en de fotocelbeveiligingen (contactlijsten) bevestigd worden. Bij de montage op een vaste plaats, dient er, voor het loskoppelen van het stroomnet, een schakelaar ingebouwd te worden die een contactafstand van min. 3 mm heeft (hoofdschakelaar). Door vocht en water raakt de besturing beschadigd. Voorkom te allen tijde dat er water, vocht, of stuwwater in de besturing komt. Alle openingen en kabeldoorvoeren moeten altijd waterdicht afgesloten zijn. Volgende kabeldoorsnedes mogen over het algemeen niet onderschreden worden:

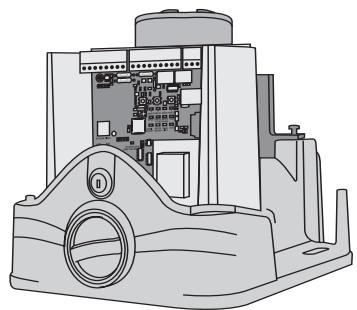

• 100-230 volt 1,5mm² of groter
• 0-24 volt 0,5mm² of groter Tips: deurbelkabel leveren in de praktijk vaak problemen op, aangezien ze bij grotere lengtes te veel spanning verliezen. Leg de kabels in verschillende kabelkanalen, d.w.z. kabel - motor en kabel fotocelbeveiliging, vooral bij sleutelschakelaars en starttoetsen (van de behuizing), anders kunnen er bij grotere kabellengtes storingen ontstaan. TECHNISCHE GEGEVENS Spanning: 230 V~ ±10 % 50 Hz Verbruik max.: 22 mA 230 V~ 50 Hz 1000 W max Aandrijving max.: Stroomtoevoer toebehoren: 24 V~ 0,5 A max -25 ºC ÷ 55 ºC Werktemperatuur: Bedrijfsvormen: standaard/ standaard met voetgangerfunctie/ dodeman 80 sec Max. looptijd: Pauze tijd: 0 ÷ 150 sec 119x145 mm (zonder box) Afmetingen: De besturing voldoet aan de meest recente EN-richtlijnen. Een van deze richtlijnen schrijft voor dat de sluitkrachten aan de hekkant niet meer mogen zijn dan 400 N (40 kg) binnen de laatste 500 mm voor de stand deur DICHT. Bij hekopeningen van meer dan 500 mm mag de maximale kracht aan de hekkant 1400N (140 kg) bedragen. Als dit niet gegarandeerd kan worden, moet er altijd een contactlijst, indien mogelijk, tot een hoogte van 2,5 m aan het hek of aan de tegenoverliggende post worden aangebracht (EN12453). MOTOR Sluit de motor nauwkeurig, aan de hand van het aansluitschema op de besturing aan. Contact 4 kabel zwart Contact 5 kabel blauw Contact 6 kabel bruin De kabels van de condensatoren die bij de motoren meegeleverd worden, moeten samen met de kabels voor de draairichting naar de contacten OP en CL geleid worden. Zorg ervoor dat de condensator goed bevestigd is en dat de elektriciteit goed aangesloten is. De condensator zorgt voor de kracht van de motor. Aanwijzing: als er andere aandrijvingen/motoren dan de onze aangesloten zijn, kan het zijn dat de kabels van de contacten 4 + 6 verwisseld moeten worden voor een goede werking. Dit wordt duidelijk bij de “Eerste ingebruikname”, als de besturing niet de juiste looprichting aanhoudt. Zie ook onder Aanwijzingen aansluiting eindschakelaar. AANSLUITING EINDSCHAKELAAR Uitvoering 2005: de kabel wordt met contact CN2 via een stekker verbonden. Andere uitvoeringen: aan de eindschakelaar zit geen stekker. Bij de aankoop van een aparte besturing wordt er een stekker met een korte kabel meegeleverd. Met een soldeerverbinding of een blokje worden de twee kabels op elkaar aangesloten. Er kunnen op de besturing verschillende soorten eindschakelaars worden aangesloten. De eindschakelaar moet 2 NC (normal closed) contacten hebben. Voor de juiste aansluiting, zie schema. Plaatsing van de magneten op de hek voor magneetschakelaar: de magneet met markering 1 moet altijd links op het tandstang gemonteerd worden. De magneet met markering 2 moet altijd rechts op het tandstang gemonteerd worden. Aanwijzing: voor de eerste ingebruikname moet de juiste werking met de controle-LED nogmaals gecontroleerd worden. Aanwijzing: Voor de correcte openingsrichting, controlleerd u de instelling van DIP7. nl-2

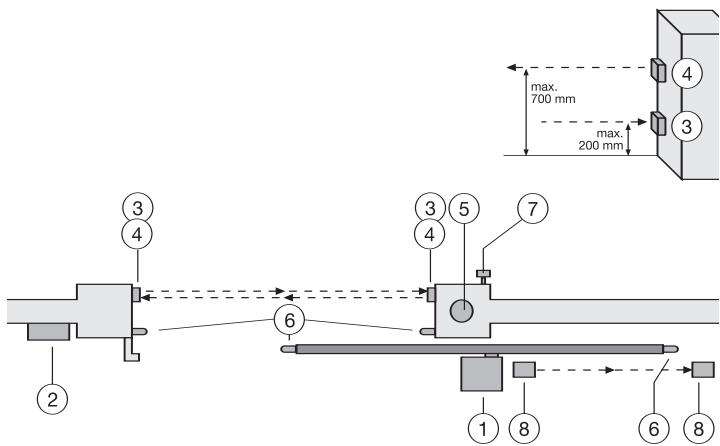

TYPISCHE OPBOUW VAN EEN INSTALLATIE

1. Aandrijving met besturing

De aandrijving wordt op een in hoogte verstelbare montageplaat aangebracht

2. Besturing (indien extern gemonteerd)

Als de besturing extern gemonteerd wordt (externe montagebox noodzakelijk), moeten de kabels en voedingskabels volgens de voorschriften aangelegd worden.

3. Fotocelbeveiliging (771EML) 150-200 mm (optie)

Eerste fotocelbeveiliging. Beschermt personen.

Tweede fotocelbeveiliging. Beschermt voertuigen en hogere objecten

Belangrijke optische aanwijzing die op bewegingen van de hek wijst

6. Contactlijst (optie)

Beveiligt het hek bij aanraking. Contactlijsten kunnen op het hek of aan de posten worden aangebracht. Bij hekopeningen van meer dan 45 mm, moet er een contactlijst aan de post worden aangebracht (toebehoren). Contactlijsten moeten, indien mogelijk, tot 2,5 m hoogte aangebracht worden.

7. Sleutelschakelaar/Codeslot (optie)

Wordt aan de buitenzijde aangebracht. Met een sleutel of door het invoeren van een nummer wordt de hek geopend

8. Fotocelbeveiliging (optie)

Beveiligt het hek bij het openen. Deze fotocelbeveiliging kan komen te vervallen als vanuit bouwkundig opzicht niet mogelijk is dat er zich personen in dit bereik bevinden. Als alternatief kan ook hier een contactlijst gemonteerd worden. BESCHRIJVING VAN DE LED’s PUNT BESCHRIJVING FUNCTIE

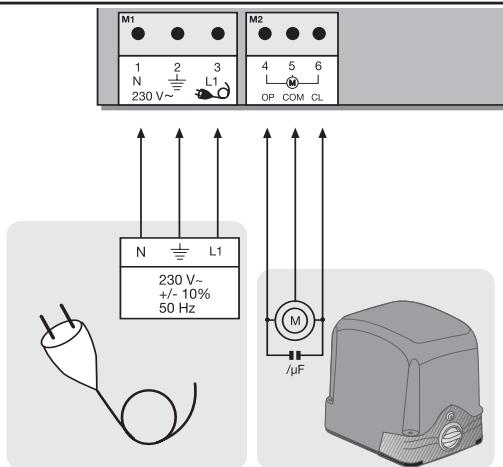

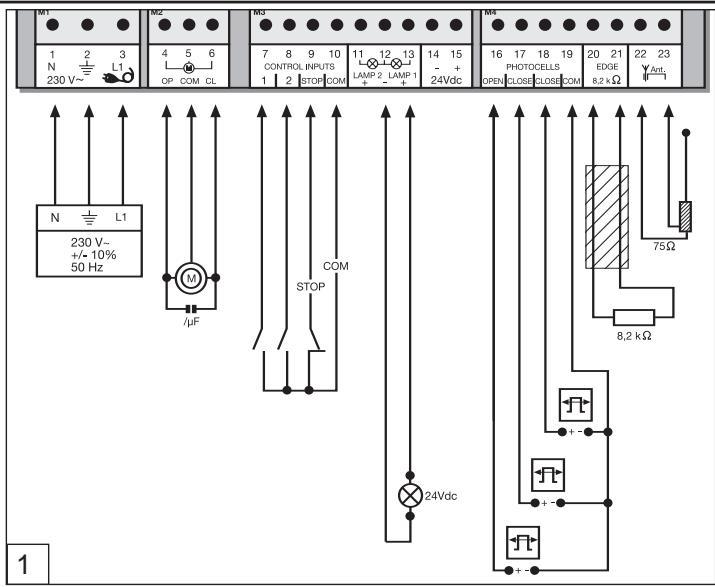

M2, contact:4,5,6 Aandrijving

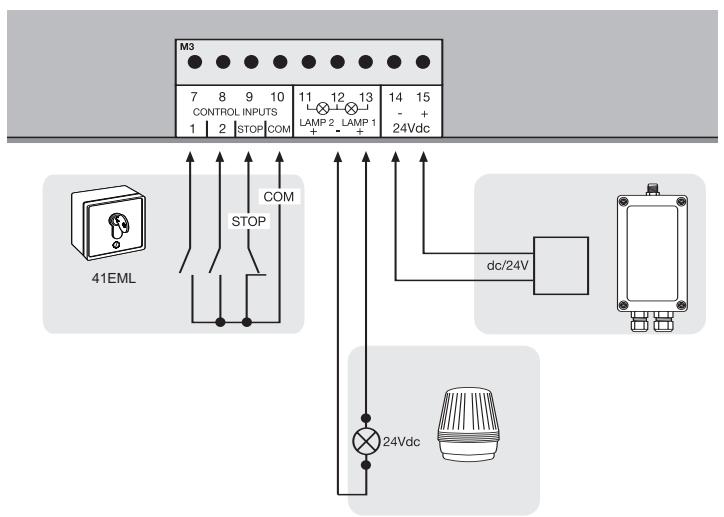

M3, contact:7,10 Impulsgever kanaal 1 Contact:8,10 Impulsgever kanaal 2 Contact:9,10 Noodstopschakelaar/moet overbrugd worden zonder aangesloten schakelaar Contact:11,12 niet actief Contact:12,13 Knipperlicht Contact:14,15 Aansluiting voor toebehoren 24 V M4, contact:16,19 Optioneel fotocelbeveiliging OPEN Contact:17,19 RODE LED’s moeten uitgeschakeld zijn. Duiden op storingen; uitgezonderd niet-aangesloten Failsafe fotocelbeveiligingen. (zie beschrijving „Fotocelbeveiliging“) (Voorbeeld: kortsluiting, fotocelbeveiligingen en/of contactlijst) PUNT BESCHRIJVING LED A ROOD leren/wissen radiokanaal 1 LED B ROOD starten impulskanaal 1 LED C ROOD leren/wissen radiokanaal 2 LED D ROOD starten impulskanaal 2 LED E ROOD fotocelbeveiliging actief OPENEN LED F ROOD fotocelbeveiliging actief SLUITEN LED G ROOD fotocelbeveiliging actief SLUITEN Optioneel fotocelbeveiliging DICHT LED H ROOD contactlijst Contact:18,19 Hoofdfotocelbeveiliging DICHT LED I GROEN noodstop Contact:20,21 Contactlijst 8,2 kOhm LED J GEEL eindschakelaar Deur OPEN Contact:22,23 Antenne LED K GEEL eindschakelaar Deur DICHT

CH1, druktoets Leren/wissen radiokanaal 1

L1, druktoets Aanleren traject

DIP1 Dipschakelaar blok

PT4, potentiometer niet actief

CN3, stekker niet actief

CN1, stekker niet actief

DIP 1 Aan Uit DIP 2 Aan Uit DIP 3 Aan Uit Aan DIP 4 Uit Aan DIP 5 Uit DIP 7 DIP 8 Verschillende werkwijzen van de aandrijving. (Zie aparte tabel) Soft-stop (langzame rit) is actief. 2 seconden voor het bereiken van de eindschakelaar wordt de soft-stop geactiveerd. De aandrijving wordt pas stopgezet als de eindschakelaar of de maximale soft-stop-fase (10 seconden) bereikt wordt. Soft-stop (langzame rit) is gedeactiveerd. In beide richtingen OPEN/DICHT wordt de aandrijving meteen na het bereiken van de eindschakelaar uitgeschakeld. Instelling voor Chamberlain Failsafe Fotocelbeveiliging (771EML), komt overeen met EN60225-2-103. Instelling voor Chamberlain fotocelbeveiligingen (263EML) of andere Uit Voorknipperen van de knipperlichten gedurende 2 seconden voordat de aandrijving start. Voorknipperen gedeactiveerd Aan Zie B Uit Zie A Aan DIP 6 nl-4 PROGRAMMA’S De besturing beschikt over 3 modi (programma’s). Het gewenste programma wordt met de dipschakelaar “ON” (AAN) of “OFF” (UIT) ingesteld. niet actief ALLE veranderingen/instellingen die U aan de besturing voorneemt, ALTIJD stekker uit het stopcontact, anders worden de nieuwe veranderingen/instellingen niet door de besturing geaccepteerd.

POTENTIOMETER PT1 (TRIMMER 1): REM (BRAKE) Als het hek de eindschakelaar bereikt, wordt de aandrijving uitgeschakeld. Afhankelijk van gewicht en functie van het hek, beweegt hij nog iets na. Met de functie Rem kan het hek actief geremd worden, zodat ongewenst nabewegen beperkt wordt. Volledig naar links gedraaid = rem UIT. PT2 (TRIMMER 2): AUTOMATISCH SLUITEN (TIMER TO CLOSE) De wachttijd van het hek in de stand HEK OPEN kan gedefinieerd worden. 0-150 sec. nadat de ingestelde tijd afgelopen is, wordt het hek gesloten. Alleen mogelijk met aangesloten failsafe fotocelbeveiliging (771EML). (Niet mogelijk in dodeman en kanaalscheiding) PT3 (TRIMMER 3): INSTELLING VAN DE KRACHT (FORCE) De kracht, waarmee de motor moet werken wordt gedefinieerd. De benodigde kracht is afhankelijk van het gewicht en de functie van het hek.

PT4 (TRIMMER 4): RPM-SENSOR

niet actief ALLE veranderingen/instellingen die U aan de besturing voorneemt, ALTIJD stekker uit het stopcontact, anders worden de nieuwe veranderingen/instellingen niet door de besturing geaccepteerd. Standaard DIP1 AAN DIP2 AAN DIP3 Impulsgever/kanaal 1 Impulsgever/kanaal 2 UIT

1. impuls opent, de volgende

zet stop, de volgende sluit, de volgende opent

1. impuls opent voor voetgangers,

deur gaat gedurende 10 seconden (fix) open, de volgende sluit, de volgende opent voor voetgangers Impuls tijdens sluiten opent Impuls tijdens automatisch sluiten sluit het hek onmiddellijk AAN Standaard & voetgangerfunctie UIT UIT

1. impuls opent, de volgende

sluit, de volgende opent

1. impuls opent voor voetgangers,

deur gaat gedurende 10 seconden (fix) open Impuls tijdens automatisch sluiten sluit het hek onmiddellijk Dodeman UIT UIT UIT Continu signaal voor openen noodzakelijk, loslaten bewerkstelligt stopzetten Continu signaal voor sluiten noodzakelijk, loslaten bewerkstelligt stopzetten Radiosignaal gedeactiveerd, veiligheidsinrichtingen gedeactiveerd, eindschakelaars zijn actief Radiosignaal gedeactiveerd, veiligheidsinrichtingen gedeactiveerd, eindschakelaars zijn actief Aanwijzing: als noodzakelijke veiligheidsinrichtingen (fotocelbeveiliging/contactlijst) beschadigd, continu actief (schakelen) of geprogrammeerde inrichtingen niet aangesloten zijn, werkt de besturing zonder dodeman. Zie beschrijving. Controleer voor een evt. correctie de toestand van de LED’s of lees de functiebeschrijving en “Veel gestelde vragen”. TOEBEHOREN FOTOCELBEVEILIGINGEN (OPTIONEEL) De fotocelbeveiligingen zorgen voor het beveiligen van het hek en moeten gebruikt worden. De montageplaats is afhankelijk van de constructie van het hek. Overeenkomstig EN12453 moet een fotocelbeveiligingpaar op een hoogte van 200 mm geïnstalleerd worden; een tweede paar komt op dezelfde positie op een hoogte van 700 mm. Een derde paar fotocelbeveiligingen kan optioneel geïnstalleerd worden. De fotocelbeveiligingen bestaan uit een zender en een ontvanger gedeelte en moeten tegenover elkaar aangebracht worden. Met een schroevendraaier kan de behuizing van het fotocelbeveiliging (kunststof) geopend worden. Het fotocelbeveiliging wordt met kleine schroeven en pluggen aan de wand bevestigd. Het is mogelijk twee verschillende fotocelbeveiligingsystemen te gebruiken. (Zie beschrijving dipschakelaar). Als de functie “Automatisch sluiten” beschikbaar moet zijn, moet het ChamberlainFailsafe fotocelbeveiliging geïnstalleerd zijn. Een combinatie van de fotocelbeveiligingen is niet mogelijk. Het Chamberlain-Failsafe systeem (2-kabel systeem) beschikt aan beide zijden over een kleine, van buiten waarneembare LED (lampje) om de status van het fotocelbeveiliging aan te geven. Er zijn twee modellen van het Chamberlain-Failsafe systeem verkrijgbaar. Het ene systeem is ideaal voor montage aan wanden die tegenover elkaar staan. Het andere systeem is ideaal voor montage aan de binnenzijde van het hek, aangezien de beslagen voor de montage ingesloten zijn. Diagnose aan het Chamberlain-Failsafe fotocelbeveiliging LED constant = OK LED knippert = fotocelbeveiliging blokkeert besturing LED uit = geen stroom, verkeerde aansluiting of polen verkeerd aangesloten Diagnose aan de besturing LED uit = OK LED constant aan = besturing blokkeert LED knippert = OK geen fotocelbeveiliging aangesloten Kabeldoorsnede: 0,5 mm2 of groter. Spanning: 12/24 volt AC/DC. Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt niet parallel of in hetzelfde kanaal leggen. open/öffnen/ouvrir/open close/schliessen/fermer/sluiten 771EML nl-5 Aparte tabel voor de instelling van de werkwijzen nl-6 JUMPER PROGRAMMERING VAN DE FAILSAFE FOTOCELLE(N) 771EML

1. Vóór de eerste ingebruikname !!.

2. Bij aansluiting/verwijderen van een nieuwe fotocel.

- Besturing uitschakelen( stekker uit het stopcontact trekken). - Het opsteekbruggetje (jumper) op de hiervoor voorgeziene pinnen steken. - Dipschakelaar 5 op ON zetten. - Fotocel(len) volgens het schema aansluiten. - Besturing aanzetten (stekker erin) en 30 sec. wachten. - Het opsteekbruggetje (jumper) eraf trekken, even wachten. (Antaal aangeslotene fotocellen worden onthouden)

PROGRAMMERING VAN RELAIS-FOTOCELLEN BIJV. 263EML

De besturing moet gedurende een paar seconden van het stroomnet losgekoppeld worden. Alle contacten waarop geen fotocelbeveiliging aangesloten is, moeten met COM overbrugd worden. (16-19, 17-19, 18-19). De relais-fotocelbeveiligingen worden door de contacten 1415 van stroom voorzien. Dipschakelaar 5 moet op OFF staan. De jumper moet eraf getrokken worden. Aanwijzing: relais-fotocelbeveiligingen mogen overeenkomstig EN12978 niet meer voor nieuwe installatie gebruikt worden, aangezien ze zichzelf niet kunnen testen (failsafe).

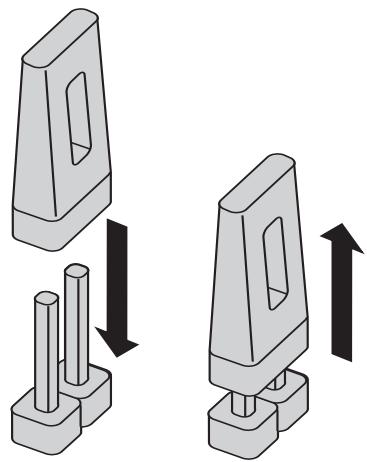

GEBRUIK ZONDER FOTOCELLEN

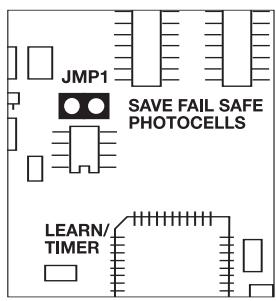

Niet toegestaan voor normaal gebruik. In dat geval moeten contactlijsten het hek beveiligen. De besturing moet gedurende een paar seconden van het stroomnet losgekoppeld worden. De contacten 16-17-18-19 moeten allemaal overbrugd worden. Dipschakelaar 5 moet op OFF staan. De jumper moet eraf getrokken worden. Aanwijzing: fotocelbeveiligingen van verschillende constructie mogen NIET met elkaar gecombineerd worden. DRUKKNOP/SLEUTELSCHAKELAAR (OPTIONEEL) De besturing/aandrijving kan over verschillende ingangen geactiveerd worden. Dit kan met een handzender of sleutelschakelaar (Contacten 7 + 10) gedaan worden. Handzender = zie punt Aanleren van de handzender Schakelingang 1 = input besturing 1 Normaal gebruik Schakelingang 2 = input besturing 2 Actief bij speciale instellingen (zie beschrijving dipschakelaar) NOODSTOP (OPTIONEEL) Als er een schakelaar aangesloten wordt, kan hiermee de installatie stopgezet of geblokkeerd worden. Een beweging van het hek wordt onmiddellijk onderbroken. De contacten 9 en 10 moeten overbrugd worden als er geen schakelaar geïnstalleerd is. Kabeldoorsnede: 0,5 mm2 of groter. Spanning: 12/24 volt AC/DC. KNIPPERLICHT (OPTIONEEL) Er kan een knipperlicht op de besturing worden aangesloten. Dit knipperlicht waarschuwt personen voor de bewegen van het hek. Het knipperlicht moet hoog en duidelijk zichtbaar aangebracht worden. De besturing geeft een constant signaal af, dat wordt omgezet in een knipperlichtfunctie. Kabeldoorsnede: 0,5 mm2 of groter. Spanning: 24 V DC

Voor relais-fotocelbeveiligingen of andere apparatuur (bijv. ontvanger) max.500 mA Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt niet parallel of in hetzelfde kanaal leggen. 41EML nl-7 CONTACTLIJST (OPTIONEEL) Op de besturing kan een contactlijst die volgens het 8,2-kOhmprincipe werkt aangesloten worden. D.w.z. dat er aan het eind van de contactlijst een testweerstand met 8,2 kOhm wordt aangesloten. Deze zorgt voor de voortdurende controle van het stroomcircuit. De besturing wordt geleverd met een ingebouwde 8,2 kOhm weerstand. Men kan meerdere contactlijsten in serie aansluiten. Kabeldoorsnede: 0,5mm2 of groter.

ANTENNE (OPTIONEEL) ANT4X-1EML

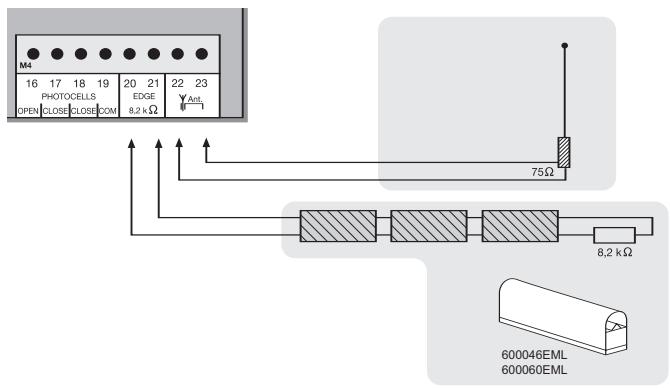

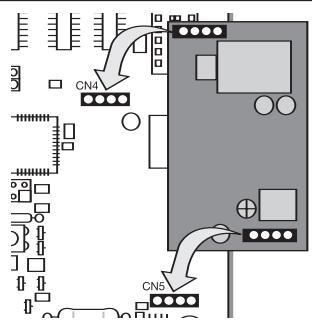

De besturing is standaard met een draadantenne uitgerust. Op de contacten 22 en 23 kan een buitenantenne (toebehoren) worden aangesloten. Daarmee wordt het bereik groter. De antenne dient zo hoog mogelijk gemonteerd te worden. 600046EML 600060EML Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt niet parallel of in hetzelfde kanaal leggen. RADIOMODULE (VOORMONTEERD) Om de besturing via een radiografisch signaal te kunnen gebruiken, moet er eerst een radiomodule op de insteekplaatsen CN4/CN5 worden geïnstalleerd.

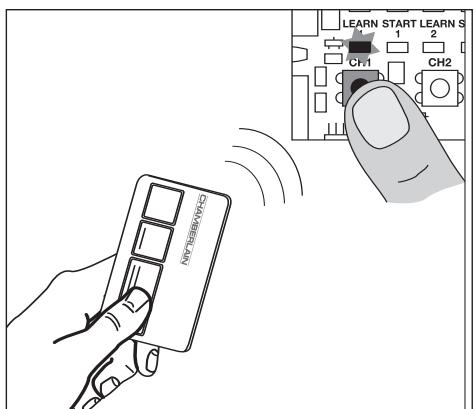

AANLEREN / WISSEN VAN DE HANDZENDER

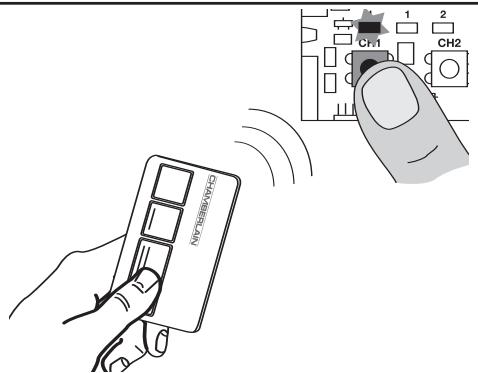

Druk op de toets CH1. De LED „Learn1“ brandt rood. Druk vervolgens gedurende ca. 5 seconden een toets van de handzender in. De LED „Learn 1“ knippert nu. Klaar. Voer dezelfde stappen uit voor CH2, maar druk nu een nog vrije toets van de handzender in. Er kunnen maximaal 128 handzenders geprogrammeerd worden.

Druk voor het wissen van de geprogrammeerde handzenders de toets CH1 in tot de LED uitgaat. Voer dezelfde stappen uit voor CH2. nl-8

EERSTE INGEBRUIKNAME/ BASISINSTELLING

Voer de punten nauwkeurig één voor één uit. Begin in geval van twijfel opnieuw. Neem voldoende tijd voor deze instellingen.

1. Zijn alle voor het gebruik noodzakelijke aansluitingen aangesloten?

Motor(en), fotocelbeveiliging (!), knipperlicht, toets of schakelaar etc.?

2. Zorg ervoor dat zich niemand in de buurt van het hek bevindt of

3. Controleer of de LED’s (lampjes) goed werken en of ze een functie

blokkeren. Rode LED’s moeten uit zijn, groene LED’s moeten branden. (Uitgezonderd de LED’s voor status eindschakelaar - geel)

4. Als de dipschakelaars niet al zo zijn ingesteld, moeten zij op het

standaardprogramma ingesteld worden: 1= „ON“, 2=“ON“, 3=“OFF“. Evt. wijzigingen kunnen later worden uitgevoerd. (Zie beschrijving dipschakelaar)

5. Dipschakelaar 7 bepaalt de openingsrichting (zie beschrijving

6. Zet de kracht op de potentiometer “FORCE” op hoogstens 30%. Bij

zeer lichte deuren zelfs minder. Eerst proberen, dan corrigeren. Alleen in kleine stappen de kracht verhogen.

7. Besturing uitschakelen( stekker uit het stopcontact trekken).

7.1 Het opsteekbruggetje (jumper) op de hiervoor voorgeziene pinnen

7.2 Dipschakelaar 5 op ON zetten.

7.3 Fotocel(len) volgens het schema aansluiten.

7.4 Besturing aanzetten (stekker erin) en 30 sec. wachten.

7.5 Het opsteekbruggetje (jumper) eraf trekken, even wachten. De

LED´s van de aangesloten fotocellen moeten UIT zijn, de LED´s van de NIET aangesloten fotocellen KNIPPEREN. De fotocellen zijn nu geactiveerd.

Programmering van de tijd voor het traject

1. Hek ontgrendelen en handmatig naar de eindschakelaar bewegen.

Zo controleren of de eindschakelaars voor OPEN/DICHT met de juiste gele LED aangegeven worden. (OPEN = OPEN, DICHT = CLOSED). Als de juiste eindschakelaar geactiveerd is, gaat de betreffende LED uit.

2. Het hek weer handmatig tussen de eindschakelaar “OPEN” en

“DICHT” zetten en vergrendelen. (Beide eindschakelaars moeten vrij blijven.)

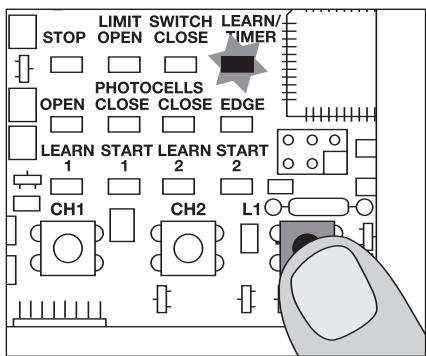

3. Toets L1 kort indrukken (1 seconde), hek gaat open. Als het hek de

eindschakelaar “OPEN” bereikt, wordt het hek kort stopgezet en wordt vervolgens weer automatisch gesloten. Nadat het hek de eindschakelaar “DICHT” bereikt heeft, is de programmering voltooid. ATTENTIE: als het hek gesloten in plaats van geopend wordt, moet dipschakelaar 7 in een ander stand geschoven worden! Vervolgens weer opnieuw met punt 1 van de programmering beginnen. De tijd voor het benodigde traject is nu geprogrammeerd. De softstop (langzame rit) ca. 4-5 seconden voor het bereiken van de eindschakelaar werd automatisch geprogrammeerd. Dit kan vervolgens met de dipschakelaar geactiveerd worden. (Zie beschrijving dipschakelaar)

Voltooien van de installatie/programmering: Als het traject geprogrammeerd is, kunnen de handzenders aangeleerd (niet nodig bij kits) of gewist worden.

1. Start het hek met de handzender of een aangesloten drukknop en

observeer het verloop. Sluit het hek weer ZONDER dat u een andere dipschakelaars instelling programmeert. Aanwijzing 1: als het hek niet reageert (zie beschrijving fotocelbeveiliging jumper). Aanwijzing 2: als het hek alleen met een schakelaar reageert (contact 7+10), is of het radiosignaal niet aangeleerd/aanwezig, of de radiomodule is niet goed aangesloten.

2. Als het hek niet volledig sluit, moet de potentiometer op een

waarde ingesteld worden die het resultaat is uit voorgaande pogingen. (Kracht corrigeren)

3. Sluit het hek eerst voordat u een tweede poging doet.

4. Als alle instellingen uitgevoerd zijn, controleer dan de werking van

de fotocelbeveiligingen, drukknop, knipperlicht, handzender, toebehoren etc. Als de functie Automatisch sluiten beschikbaar moet zijn, draai dan de potentiometer „TIMER TO CLOSE“ met de wijzers van de klok mee. Zo kunt u de pauzetijd van 0-150 seconden naar wens instellen. Voer ook deze instelling(en) bij gesloten positie van het hek uit.

5. Toon iedereen die met het hek om moet kunnen gaan welke

bewegingen het hek maakt, hoe de veiligheidsfuncties werken en hoe de aandrijving met de hand bevestigd kan worden.

Wat is de vermoedelijke levensduur van een hekaandrijving? Een correct geïnstalleerde hekaandrijving kan bij gebruik voor particuliere toepassingen meer dan10 jaar storingsvrij werken. Zowel het hek als ook de aandrijving moeten regelmatig worden gecontroleerd en volgens het schema worden onderhouden. Hoe lang duurt de installatie van een hekaandrijving? Afhankelijk van uw vaardigheden neemt de montage van de mechanische onderdelen ca. 3 tot 4 uur in beslag. Het hek moet worden voorbereid, zodat het gereed is voor installatie. De elektrische aansluiting duurt ca. 1 tot 2 uur. Elke gebruiker moet tenminste 30 minuten worden geïnstrueerd in de bediening; hierbij moeten de functies worden getoond en veiligheidsaspecten, beveiligingsvoorzieningen, alsmede de handelwijze tijdens een stroomonderbreking worden uitgelegd. Wat gebeurt er tijdens een stroomonderbreking? Alle Chamberlain-hekaandrijvingen beschikken over een ontgrendelingssysteem om het hek tijdens een stroomonderbreking met de hand te kunnen bedienen. Is het mogelijk om slechts een vleugel te openen? (voetgangersfunctie) Ja, dat is mogelijk. Dit proces kan radiografisch worden geactiveerd (hiervoor is minimaal een 2-kanaals handzender noodzakelijk) of via het indrukken van een knop. (Zie instelling van de functiewijzen “Standaard”) Aandrijving werkt niet / reageert niet op indrukken van de knop.

1. Aansluiting knop los

3. Hindernis blokkeert fotocel in

4. Contactlijst is beschadigd of heeft een

5. Aandrijving is nog ontgrendeld

1. Knoppen- en COM-aansluitingen

2. Aansluitingen van de STOPschakelaar (STOP en COM)

3. Hindernis verwijderen

4. Hindernis verwijderen, alsmede

aansluitingen en bedrading controleren.

5. Aandrijving vergrendelen

Direct nadat het hek zich in beweging heeft gezet, stopt het en keert het terug. Hindernis in het hekbereik Hekbereik controleren op hindernissen De aandrijving opent het hek niet volledig

1. Is de looptijd van de besturing correct

2. Is de kracht correct ingesteld?

1. Eventueel opnieuw programmeren,

2. Kracht corrigeren (bij wind draait de

aandrijving iets langzamer) De aandrijving zoemt weliswaar maar heeft geen kracht

1. Condensator is niet correct aangesloten op

bruine en zwarte kabel.

2. Kracht is niet ingesteld.

3. Aandrijving is ontgrendeld

1. Bedrading condensator controleren

2. Potentiometer voor kracht rechtsom

3. Aandrijving vergrendelen

Besturing stroomloos schakelen, dan DIP-schakelaars veranderen. De besturing reageert niet wanneer ik de DIPschakelaars verander. De aandrijving werkt alleen wanneer ik de handzender ingedrukt houdt.

1. Besturing in dodemansbedrijf

2. Een beveiligingsvoorziening functioneert niet

juist. (fotocel, contactlijst) "Automatisch sluiten” werkt niet De aandrijving reageert niet hoewel de besturing aangesloten is. (LED's branden)

1. Werkt alleen wanneer de fotocellen

met 2 kabels 770E(ML) of 771E(ML) geïnstalleerd is.

2. Vervolgens potentiometer voor

“Automatisch sluiten” rechtsom draaien.

1. Handzender niet geprogrammeerd

2. LED's geven fouten aan

3. Fotocel verkeerd aangesloten

4. Brug niet aanwezig tussen STOP en COM

5. Klem voor motoren eventueel niet correct

aangesloten De aandrijving reageert helemaal niet, geen LED brandt, eventueel stroomonderbreking De aandrijving stopt plotseling en werkt pas weer na een langere pauze.

1. Besturing stroomloos schakelen, dan

DIP-schakelaars veranderen.

2. LED's bekijken, fouten zoeken en

2. Fouten zoeken en verhelpen (zie

3. Aansluiting/programmering fotocel

4. Eenvoudige draadbrug aansluiten

5. Klem en aansluitingen controleren

1. Stroomdraad en nulleider controleren

2. Zekeringenkast woning controleren

Wordt het hek continu gebruikt, bereikt de motor de uitschakeltemperatuur. Beveiligingsvoorziening, omdat de aandrijving niet geschikt is voor continubedrijf. Motor voldoende laten afkoelen (min. 15 minuten). nl-9 Veel gestelde vragen 1.Instelling dipschakelaar niet naar wens 2.Een veiligheidsfotocelbeveiliging, contactlijst of stop blokkeren de besturing 3.Er is slechts een fotocelbeveiliging voor OPEN aangesloten 1.Correctie van de dipschakelaar. Verhelpen van de storing noodzakelijk. Als de storing niet gerepareerd kan worden, dan moet er een “reset” en een nieuwe programmering uitgevoerd worden (zie fotocelbeveiliging). 2.Er moet ten minste een fotocelbeveiliging actief op DICHT of OPEN & DICHT aangesloten zijn. De installatie wordt niet automatisch gesloten, maar wordt automatisch GEOPEND Instelling van dipswitch 7 oppassen Instelling van dipswitch 7veranderen Besturing werkt niet met handzender 1.Handzender niet geprogrammeerd 2.Een fotocelbeveiliging blokkeert 1.Handzender programmeren. 2.Fotocelbeveiligingen controleren. Deur kan alleen geopend worden 1.Fotocelbeveiliging blokkeert 2.Instelling dipschakelaar niet naar wens 1.Eerste eindschakelaar hek-OPEN. Controle van de werking en de aansluiting van de eindschakelaar noodzakelijk. 2.Dipschakelaar controleren. De besturing doet het niet Geen traject geleerd Traject aanleren. Zie eerste ingebruikname. In soft-stop wordt het hek niet volledig geopend/gesloten 1.Kracht te laag bij veel wind (hekwerken uit een stuk(geen spijlen)) 2.Hek loopt stroef/zwaar 1.Kracht opnieuw instellen (verhogen) . 2.Stroefheid verhelpen. 3.Besturing zonder soft-stop programmeren. (Externe radiografische) universele ontvanger werkt niet Controleer of de polen in de juiste richting liggen (contacten 14/15) Kabel “+” en “-” omwisselen. De krachtinstelling is gewijzigd, er is echter geen verschil vast te stellen. Besturing gedurende enkele seconden van het stroomnet loskoppelen om de zelfcontrole van de kaart te activeren. Het bereik van de zender is te gering De installatie van een buitenantenne wordt geadviseerd, omdat de besturing met de korte kabelantenne zich in de meeste gevallen achter de pijler of vlak bij de grond bevindt. De optimale antennepositie moet altijd zo hoog mogelijk zijn. Chamberlain biedt als toebehoren een bijbehorende antenne met montageset aan onder de omschrijving ANT4X-1EML. Het hek moet een stijging volgen Niet aanbevolen! Hek wijzigen! Het hek kan ongecontroleerd (gevaarlijk) bewegen, wanneer de aandrijving ontgrendeld is. In de stijgingsrichting is een hogere kracht nodig; in tegenovergestelde richting heeft de aandrijving dan teveel kracht. Conformiteitsverklaring Automatische hekaandrijvingen modellen HC100ML-2, HC500ML-2 Series voldoen aan de eisen van de geldende secties van de normenvoorschriften EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN610003-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1 alsmede de bepalingen en alle aanvullingen van de EU-voorschriften .......................................2006/95/EC, 2004/108/EC, 1999/5/EG Inbouwverklaring De automatische hekaandrijvingen voldoen aan de bepalingen van de EU-voorschrift 89/393/EEC en de aanvullingen ervan, wanneer deze conform de handleidingen van de fabrikant worden geïnstalleerd en onderhouden en wanneer deze met een hek worden gebruikt dat eveneens conform de fabrikanthandleidingen wordt geïnstalleerd en onderhouden. De ondergetekende verklaart hiermee dat het hier vermelde apparaat alsmede alle in de handleiding vermelde toebehoren voldoen aan de bovengenoemde voorschriften. Chamberlain GmbH D-66793 Saarwellingen Mai, 2008 Harry Naumann Dipl.Ing.(FH) Manager, Regulatory Affairs © Chamberlain GmbH 2008, all rights reserved 709442B nl-10 Besturing werkt niet meer met handzender, alleen nog met schakelaar en dan alleen zolang er een toets ingedrukt wordt en vastgehouden wordt. Toets (1) Open of met toets (2) DICHT INSTRUCCIONES IMPORTANTES PARA EL MONTAJE Y LA UTILIZACIÓN ANTES DE COMENZAR, LEA LAS NORMAS DE SEGURIDAD QUE RESULTAN FUNDAMENTALES Este símbolo de advertencia sobre seguridad indica "Precaución”. En caso de no cumplirse supondrá un riesgo de lesión personal o daño a la propiedad. Lea estas advertencias detenidamente. El mecanismo de apertura de la puerta se ha diseñado y probado con el fin de proporcionar un servicio adecuadamente seguro siempre y cuando sea instalado y operado ateniéndose estrictamente a las siguientes normas de seguridad. La incorrecta instalación o no atenerse a las siguientes instrucciones puede causar graves lesiones personales o daños a la propiedad. Después de la instalación, se deberá realizar una prueba final comprobando el funcionamiento del sistema y que los dispositivos de seguridad funcionen perfectamente. Es de suma importancia asegurarse de que la puerta siempre se deslice suavemente. Las puertas que se encajen o se atasquen deberán repararse inmediatamente. Recurra a los servicios de un técnico debidamente cualificado para reparar la puerta, nunca intente repararla por su cuenta. Mantenga los accesorios adicionales fuera del alcance de los niños. No permita que los niños jueguen con pulsadores o controles remotos. Una puerta puede generar graves lesiones cuando se está cerrando. Desconecte el sistema del suministro eléctrico antes de realizar cualquier tipo de reparación o retirar las cubiertas. Se deberá aportar un dispositivo de desconexión en la instalación con cableado permanente para garantizar la desconexión de todos los polos, mediante un interruptor (un entrehierro de contacto de 3 mm como mínimo) o por un fusible separado. Asegúrese de que quien instale, efectúe el mantenimiento u opere el mecanismo de apertura de la puerta, respete las presentes instrucciones. Consérvelas en un lugar seguro para poder consultarlas rápidamente en El mecanismo de apertura no se puede utilizar con una puerta que incorpore una portezuela a menos que el mecanismo de apertura no se pueda operar con la portezuela abierta. Cuando se hayan instalado los brazos del mecanismo de apertura, la protección completa contra un posible aplastamiento o aprisionamiento deberá funcionar inmediatamente. Cuando utilice herramientas y piezas pequeñas para la instalación o al efectuar una reparación en la puerta, proceda con precaución y no lleve anillos, relojes o ropa holgada. La instalación y el cableado deberán efectuarse respetando las regulaciones locales para instalaciones eléctricas y de construcción. El cable de alimentación sólo puede ser conectado a una toma con la correcta puesta a tierra. Cualquier posibilidad de quedarse aprisionado por la hoja en movimiento entre la hoja y la pared se deberá proteger mediante cantos protectores o sensores infrarrojos.. Retire los bloqueos montados en la puerta para prevenir que ésta resulte deteriorada.
