Producttype	Kruislaser
Merk	BOSCH
Model	QUIGO
Gebruik	Binnen, voor het bepalen en controleren van horizontale en verticale lijnen
Laserklasse	2 (IEC 60825-1:2007-03)
Lasergolflengte	635 nm
Laservermogen	< 1 mW
Nivelleernauwkeurigheid	± 0,5 mm/m (typisch)
Bereik (straal)	Tot 10 m (afhankelijk van omstandigheden)
Automatisch nivelleerbereik	± 4° (typisch)
Nivelleertijd	Enkele seconden (typisch)
Voeding	Alkaline-mangaanbatterijen (2 x AAA aanbevolen)
Levensduur	Ongeveer 10 uur (met alkalinebatterijen)
Afmetingen (L x B x H)	105 x 65 x 50 mm
Gewicht (met batterijen)	Ongeveer 0,25 kg (volgens EPTA-Procedure 01/2003)
Bedrijfstemperatuur	-10 °C tot +50 °C
Opslagtemperatuur	-20 °C tot +70 °C
Max. relatieve luchtvochtigheid	90 % (niet condenserend)
Meegeleverde accessoires	Kruislaser, bevestiging, batterijen
Onderhoud en reiniging	Reinigen met een zachte, vochtige doek; niet onderdompelen; geen oplosmiddelen gebruiken
Veiligheid	Niet in de straal kijken; blootstelling aan ogen vermijden; meegeleverde kijkbril alleen gebruiken om de straal zichtbaar te maken
Klantenservice	Bosch Elektrisch Gereedschap: 0811360122 (Frankrijk)

Veelgestelde vragen - QUIGO BOSCH

Hoe plaats ik de batterijen in de BOSCH QUIGO kruislaser?

Open het batterijvak op het apparaat. Plaats twee AAA alkalinebatterijen volgens de aangegeven polariteit. Sluit het deksel. Raadpleeg figuur 1 in de handleiding voor meer details.

Kan ik de BOSCH QUIGO buitenshuis gebruiken?

Het apparaat is uitsluitend ontworpen voor gebruik binnenshuis. Het bereik kan buitenshuis worden verminderd, vooral bij direct zonlicht. Vermijd vocht en direct zonlicht.

Wat te doen als de laserlijn niet horizontaal of verticaal is?

Controleer of het apparaat zich binnen het automatische nivelleerbereik (±4°) bevindt. Zo niet, richt het dan recht. Vergelijk de lijn na een stoot met een bekende referentie. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik de BOSCH QUIGO kruislaser?

Gebruik een zachte, vochtige doek om het apparaat te reinigen. Dompel het apparaat nooit onder in water of andere vloeistoffen. Gebruik geen reinigingsmiddelen of oplosmiddelen. Reinig regelmatig de oppervlakken nabij de laseropening.

Wat betekent laserklasse 2?

Laserklasse 2 volgens IEC 60825-1 betekent dat de straal zichtbaar is en het vermogen minder dan 1 mW bedraagt. Kijk nooit direct in de straal en richt deze niet op mensen of dieren.

Hoe monteer ik de BOSCH QUIGO op een statief?

Het apparaat heeft een statiefaansluiting. Bevestig het stevig op het statief met de schroef. Gebruik de meegeleverde bevestiging voor wandmontage indien nodig. Raadpleeg figuur 5 in de handleiding.

Schakelt het apparaat automatisch uit?

De handleiding vermeldt geen automatische uitschakeling. Het wordt aanbevolen het apparaat na gebruik en tijdens transport uit te schakelen om batterijontlading en verbinding van anderen te voorkomen.

Hoe controleer ik de nauwkeurigheid van het apparaat?

Vergelijk na een stoot of val de geprojecteerde lijn met een bekende verticale of horizontale referentielijn. U kunt een waterpas of een schietlood gebruiken. Als de afwijking groot is, neem dan contact op met de klantenservice.

Kan ik het apparaat gebruiken in een explosieve atmosfeer?

Nee, het apparaat produceert vonken en mag niet worden gebruikt in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Explosiegevaar.

Hoe neem ik contact op met de BOSCH klantenservice in Frankrijk?

Voor gebruikers: bel 0811360122 (lokaal tarief) of stuur een e-mail naar [e-mail]. Voor wederverkopers: neem contact op met de klantenservice op [phone].

GEBRUIKSAANWIJZING QUIGO BOSCH

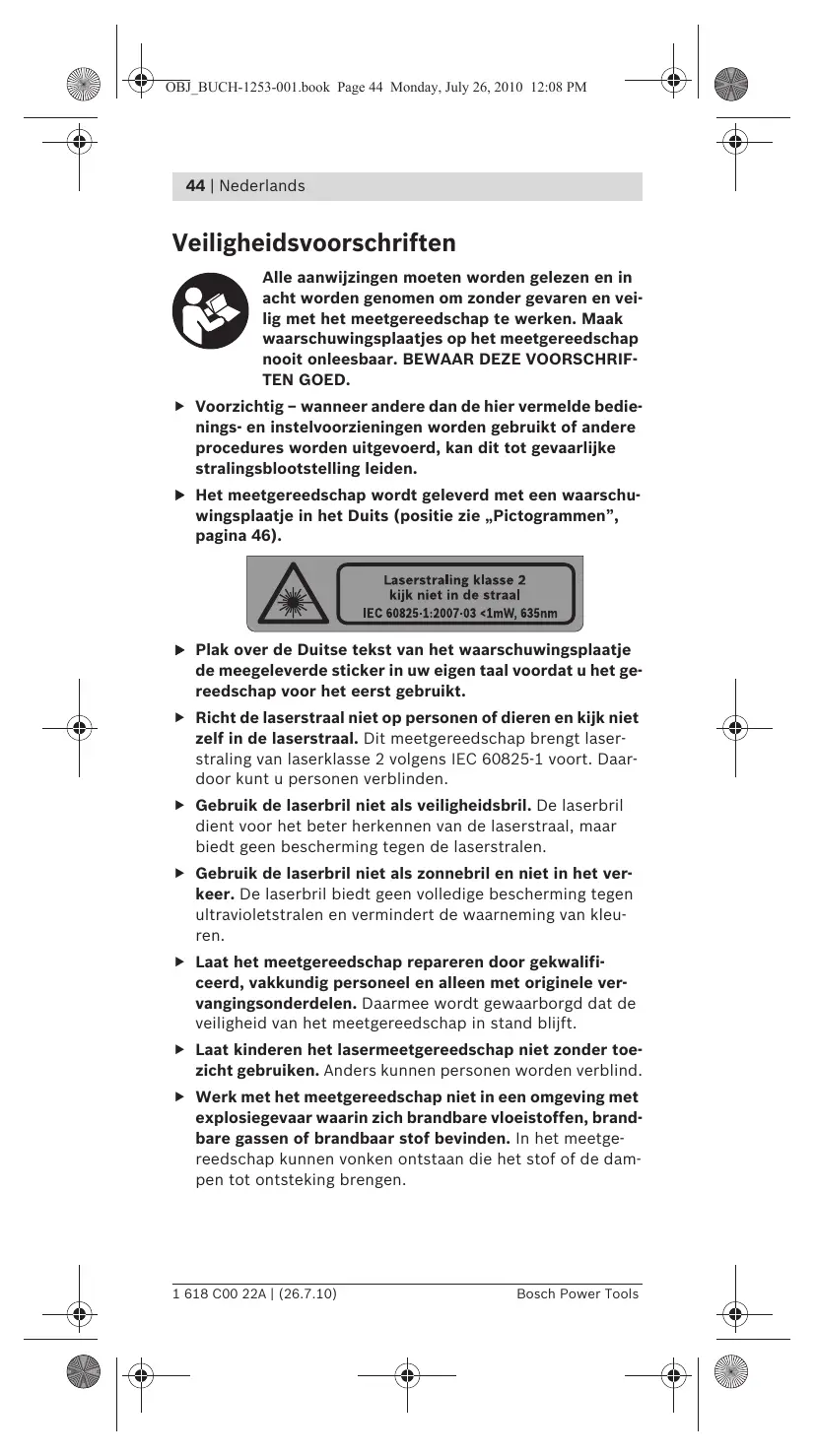

Veiligheidsvoorschriften

Alle aanwijzingen moeten worden gelezen en in acht worden genomen om zonder gevaren en veilig met het meetgereedschap te werken. Maak waarschuwingsplaatjes op het meetgereedschap nooit onleesbaar. BEWAAR DEZE VOORSCHRIFTEN GOED.

Voorzichtig - wanneer andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden. Het meetgereedschap wordt geleverd met een waarschuwingsplaatje in het Duits (positie zie „Pictogrammen", pagina 46).

Laserstraling klasse 2, kijk niet in de straal. IEC 60825-1:2007-03 <1mW, 635nm

Plak over de Duitse tekst van het waarschuwingsplaatje de meegeleverde sticker in uw eigen taal voordat u het gereedschap voor het eerst gebruikt. Richt de laserstraal niet op personen of dieren en kijk niet in de laserstraal. Dit meetgereedschap brengt laserstraling van laserklasse 2 volgens IEC 60825-1 voort. Daardoor kunt u personen verblinden. - Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen. Gebruik de laserbril niet als zonnebril en niet in het verkeer. De laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren. Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft. Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Anders kunnen personen worden verblind. Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.

Nederlands | 45

Overige veiligheidsvoorschriften en tips voor de werkzaamheden

Voor het gebruik van het meetgereedschap worden alkali-mangaanbatterijen geadviseerd. Neem de batterijen uit het meetgereedschap als u het langdurig niet gebruikt. Als de batterijen lang worden bewaard, kunnen deze gaan roesten en leegraken. Bescherm het meetgereedschap tegen vocht en fel zonlicht. Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet lange tijd in de auto liggen. Laat het meetgereedschap bij grote temperatuurschommelingen eerst op de juiste temperatuur komen voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig worden beïnvloed. Voorkom heftige schokken of vallen van het meetgereedschap. Door beschadigingen van het meetgereedschap kan de nauwkeurigheid worden geschaad. Vergelijk na een heftige schok of val de laserlijn ter controle met een bekende horizontale of verticale referentielijn. Richt bij het inschakelen van het meetgereedschap de laserstraal niet op personen of dieren en kijk niet in de laserstraal. Het meetgereedschap zendt onmiddellijk na het inschakelen laserstralen uit de uitgangsopening. Schakel het meetgereedschap uit wanneer u het verplaatst of vervoert. Bij het uitschakelen wordt de pendel eenheid vergrendeld. Anders kan deze bij heftige bewegingen beschadigd raken. Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden. Gebruik altijd alleen het midden van de laserlijn voor het markeren. De breedte van de laserlijn verandert met de afstand. Bij trillingen of veranderingen van plaats tijdens het gebruik vindt automatisch opnieuw waterpassen van het meetgereedschap plaats. Controleer na opnieuw waterpassen de stand van de horizontale en verticale laserlijn in relatie tot de referentiepunten om fouten te voorkomen.

Nederlands

Pictogrammen

De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het meetgereedschap goed en veilig te gebruiken.

Symbool

Betekenis

Quigo:

Lijnlaser

Positie van het laserwaarschuwingsplaatje

Lees alle veiligheidsvoorschriften en aanwijzingen

Richt de laserstraal niet op personen of dieren en kijk niet in de laserstraal.

Bewegingsrichting

Reactierichting

Volgende handelingsstap

Inschakelen

Uitschakelen

Verboden handling

Juist resultaat

Werkbereik (radius) tot ca.

Waterpasnauwkeurigheid

Zelfwaterpasbereik kenmerkend

Nederlands | 47

Symbool	Betekenis
◎	Waterpastijd kenmerkend
◎	Bedrijftemperatuur
◎	Bewaartemperatuur
rH	Relatieve luchtvochtigheid max.
	Laserklasse
λ	Golfänge laser
P	Vermogen laser
C6	Grenswaarde van de toegankelijkste straaling
	Statiefopname
+	Batterijen
◎	Gebruiksduur ca.
	Gewicht volgens EPTA-Procedure 01/2003
↑	Afmetingen (lente x bredte x hoogte)

Meegeleverd

Kruislijnlaser, houder en batterijen.

Overige afgebeelde of beschreven toebehoren wordt niet standaard meegeleverd.

Gebruik volgens bestemming

Het meetgereedschap is bestemd voor het bepalen en controleren van horizontale en verticale lijnen.

Het meetgereedschap is uitsluitend bestemd voor gebruik in een gesloten ruimte.

Technische gegevens

De technische gegevens van het product staan vermeld in de tabel op pagina 88.

De reikwijdte kan afnemen door ongunstige omgevingsomstandigheden (zoals fel zonlicht).

Let op het zaaknummer op het typeplaatje van het meetgereedschap. De handelsbenamingen van afzonderlijke meetgereedschappen kunnen afwijken.

Montage en gebruik

Handelingsdoel	Afbeel-ding	Pagina
Batterijenplaatsen	1	89
In- en uitschakelen	2	89
Meetgereedschap binnen het zelfwa-terpasbereik opstellen	3	90
Positie van het meetgereedschap bij opstelling buiten het zelfwaterpasbe-reik corrigeren	4	90–91
Houder monteren	5	92
Meetgereedschap afstellen	6	96

Onderhoud en reiniging

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Houd het meetgereedschap altijd schoon.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen.

Mocht het meetgereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Open het meetgereedschap niet.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het meetgereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Nederlands | 49

België Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Meetgereedschappen, toebehoren en verpakkingen dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

Gooi meetgereedschappen, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG moeten onbruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
