MANUAL DE UTILIZADOR QUIGO BOSCH

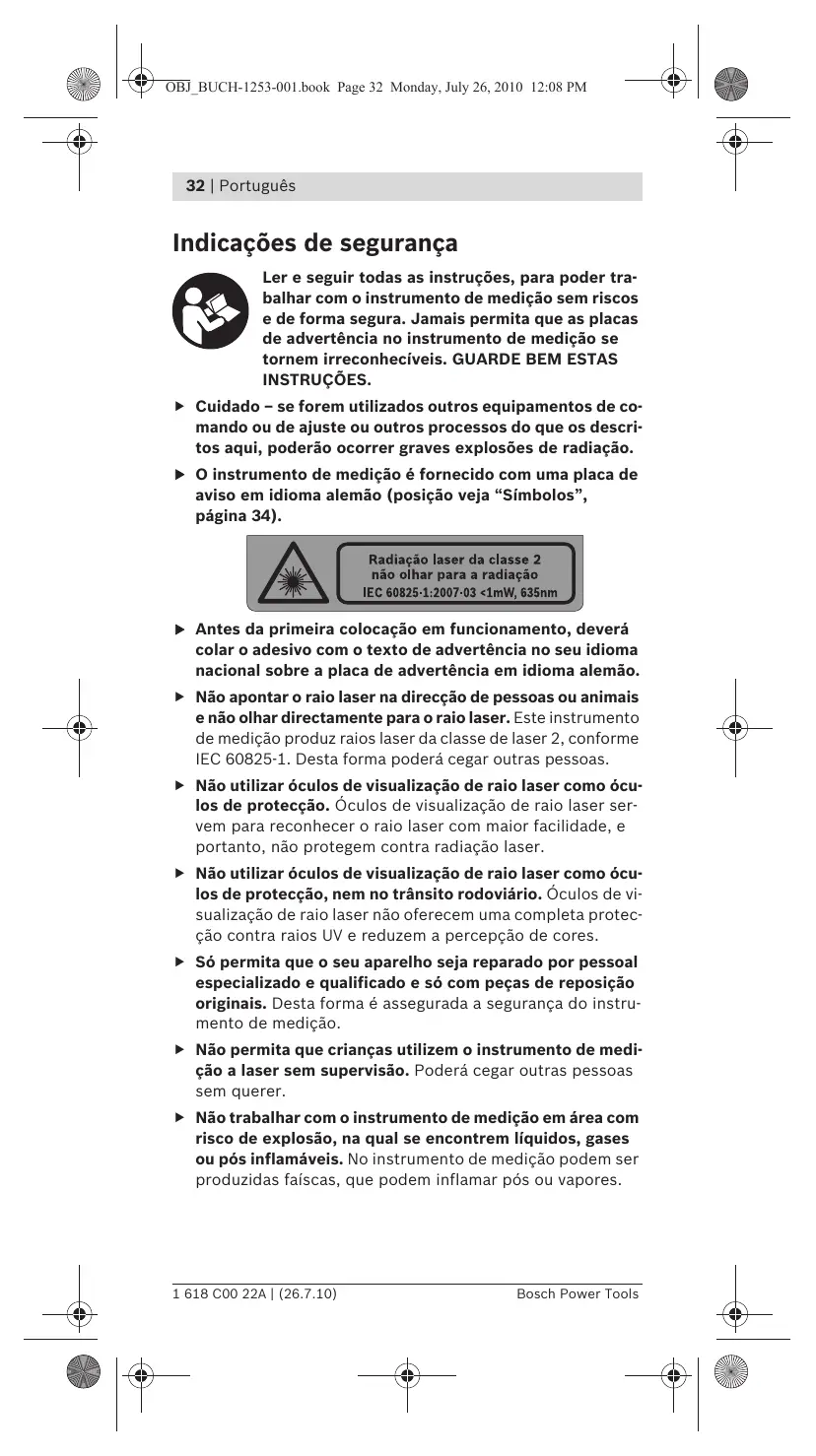

Ler e seguir todas as instruções, para poder trabalhar com o instrumento de medição sem riscos e de forma segura. Jamais permita que as placas de advertência no instrumento de medição se tornem irreconhecíveis. GUARDE BEM ESTAS INSTRUÇÕES. f Cuidado – se forem utilizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos aqui, poderão ocorrer graves explosões de radiação. f O instrumento de medição é fornecido com uma placa de aviso em idioma alemão (posição veja “Símbolos”, página 34). f Antes da primeira colocação em funcionamento, deverá colar o adesivo com o texto de advertência no seu idioma nacional sobre a placa de advertência em idioma alemão. f Não apontar o raio laser na direcção de pessoas ou animais e não olhar directamente para o raio laser. Este instrumento de medição produz raios laser da classe de laser 2, conforme IEC 60825-1. Desta forma poderá cegar outras pessoas. f Não utilizar óculos de visualização de raio laser como óculos de protecção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser. f Não utilizar óculos de visualização de raio laser como óculos de protecção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa protecção contra raios UV e reduzem a percepção de cores. f Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição. f Não permita que crianças utilizem o instrumento de medição a laser sem supervisão. Poderá cegar outras pessoas sem querer. f Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases ou pós inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores. 1 618 C00 22A | (26.7.10) Bosch Power Tools OBJ_BUCH-1253-001.book Page 33 Monday, July 26, 2010 12:08 PM Português | 33 Indicações de segurança e de trabalho adicionais f Para o funcionamento do instrumento de medição é recomendável usar pilhas de manganês alcalinas. f Retirar as pilhas do instrumento de medição, se não for utilizado por tempo prolongado. As pilhas podem corroer-se ou descarregar-se no caso de um armazenamento prolongado. f Proteger o instrumento de medição contra humidade ou insolação directa. f Não sujeitar o instrumento de medição a temperaturas extremas nem a oscilações de temperatura. Não deixá-lo p.ex. dentro de um automóvel durante muito tempo. No caso de grandes variações de temperatura deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada. f Evitar que o instrumento de medição sofra fortes golpes ou quedas. Danos no instrumento de medição podem prejudicar a sua exactidão. Após impactos fortes ou quedas deverá controlar a linha do laser, comparando-a com uma linha de referência conhecida, vertical ou horizontal. f Ao ligar o instrumento de medição, não deverá apontar o raio laser na direcção de pessoas ou animais e não olhar directamente para o raio laser. O instrumento de medição emite, imediatamente após ser ligado, raios laser da abertura de saída. f Desligue o instrumento de medição antes de transportálo. A unidade de nivelamento é bloqueada logo que o instrumento for desligado, caso contrário poderia ser danificada devido a fortes movimentos. f Não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição após a utilização. Outras pessoas poderiam ser cegadas pelo raio laser. f Para marcar, só deve ser utilizado o centro da linha de laser. A largura da linha de laser modifica-se com a distância. f O instrumento de medição é automaticamente renivelado se ocorrerem abalos ou mudanças de posição durante o funcionamento. Após um renivelamento, deverá controlar a posição da linha de laser horizontal ou da vertical em relação aos pontos de referência, para evitar erros. Bosch Power Tools 1 618 C00 22A | (26.7.10) OBJ_BUCH-1253-001.book Page 34 Monday, July 26, 2010 12:08 PM 34 | Português Símbolos Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimorada do instrumento de medição. Símbolo Significado Quigo: Laser de linhas cruzadas Posição da placa de aviso de raio laser

Número do produto (10 dígitos) Battery ... Made in ... Robert Bosch GmbH D-70745 Leinfelden-Echterdingen Ler todas as indicações de segurança e as instruções Não apontar o raio laser na direcção de pessoas nem de animais e não olhar directamente para o raio laser. Direcção do movimento Direcção da reacção próximo passo de acção Ligar Desligar Acção proibida Resultado correcto Faixa de trabalho (raio) de até aprox. Exactidão de nivelamento Faixa de autonivelamento, tipicamente 1 618 C00 22A | (26.7.10) Bosch Power Tools OBJ_BUCH-1253-001.book Page 35 Monday, July 26, 2010 12:08 PM Português | 35 Símbolo Significado Tempo de nivelamento, tipicamente Temperatura de funcionamento Temperatura de armazenamento

Comprimento de onda do laser

Valor limite da radiação acessível Fixação do tripé Pilhas Duração de funcionamento de aprox. Peso conforme EPTA-Procedure 01/2003 Dimensões (comprimento x largura x altura) Volume de fornecimento Laser de linhas cruzadas, suporte e pilhas. Outros acessórios ilustrados ou descritos não pertencem ao volume padrão de fornecimento. Utilização conforme as disposições O instrumento de medição é destinado para determinar e controlar linhas horizontais e verticais. O instrumento de medição é exclusivamente apropriado para o funcionamento em locais fechados. Dados técnicos Os dados técnicos do produto encontram-se na tabela da página 88. A área de trabalho pode ser reduzida devido a condições ambientais (p.ex. insolação directa) desfavoráveis. Observe o número do produto sobre a placa de identificação do seu instrumento de medição, pois as designações comerciais dos diversos instrumentos de medição podem variar. Bosch Power Tools 1 618 C00 22A | (26.7.10) OBJ_BUCH-1253-001.book Page 36 Monday, July 26, 2010 12:08 PM 36 | Português Montagem de funcionamento Meta de acção Figura Página Introduzir as pilhas

Instalar o instrumento de medição dentro da faixa de auto-nivelamento

Corrigir o instrumento de medição ao ser instalado fora da faixa de auto-nivelamento

Alinhar o instrumento de medição

Manutenção e limpeza Não mergulhar o instrumento de medição na água ou em outros líquidos. Manter o instrumento de medição sempre limpo. Limpar sujidades com um pano húmido e macio. Não utilizar produtos de limpeza nem solventes. Limpar regularmente, em especial, as superfícies em volta da abertura de saída do laser e verificar que não hajam pêlos. Se o instrumento de medição falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Não abrir pessoalmente o instrumento de medição. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do instrumento de medição. Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. 1 618 C00 22A | (26.7.10) Bosch Power Tools OBJ_BUCH-1253-001.book Page 37 Monday, July 26, 2010 12:08 PM Português | 37 Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 www.bosch.com.br/contacto Eliminação Instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar os instrumentos de medição e acumuladores/pilhas no lixo doméstico! Apenas países da União Europeia: Conforme as Directivas Europeias 2002/96/CE relativa aos resíduos de instrumentos de medição europeias 2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzí-los a uma reciclagem ecológica. Sob reserva de alterações. Bosch Power Tools 1 618 C00 22A | (26.7.10) OBJ_BUCH-1253-001.book Page 38 Monday, July 26, 2010 12:08 PM 38 | Italiano Norme di sicurezza
