QUIGO - Laserwasserwaage BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Kreuzlinienlaser
Marke	BOSCH
Modell	QUIGO
Verwendung	Innenbereich, zum Bestimmen und Überprüfen von horizontalen und vertikalen Linien
Laserklasse	2 (IEC 60825-1:2007-03)
Laserwellenlänge	635 nm
Laserleistung	< 1 mW
Nivelliergenauigkeit	± 0,5 mm/m (typisch)
Reichweite	Bis zu 10 m (je nach Bedingungen)
Selbstnivellierbereich	± 4° (typisch)
Nivellierzeit	Einige Sekunden (typisch)
Stromversorgung	Alkali-Mangan-Batterien (2 x AAA empfohlen)
Betriebsdauer	Ca. 10 Stunden (mit Alkali-Batterien)
Abmessungen (L x B x H)	105 x 65 x 50 mm
Gewicht (mit Batterien)	Ca. 0,25 kg (gemäß EPTA-Verfahren 01/2003)
Betriebstemperatur	-10 °C bis +50 °C
Lagertemperatur	-20 °C bis +70 °C
Max. relative Luftfeuchtigkeit	90 % (ohne Kondensation)
Mitgeliefertes Zubehör	Kreuzlinienlaser, Halterung, Batterien
Wartung und Reinigung	Mit einem weichen, feuchten Tuch reinigen; nicht eintauchen; keine Lösungsmittel verwenden
Sicherheit	Nicht in den Strahl blicken; Augenkontakt vermeiden; nur mitgelieferte Sichtbrille zum Betrachten des Strahls verwenden
Kundendienst	Bosch Elektrowerkzeuge: 0811360122 (Frankreich)

Häufig gestellte Fragen - QUIGO BOSCH

Wie lege ich die Batterien in den BOSCH QUIGO Kreuzlinienlaser ein?

Öffnen Sie das Batteriefach am Gerät. Legen Sie zwei AAA-Alkali-Batterien unter Beachtung der angegebenen Polarität ein. Schließen Sie den Deckel. Einzelheiten entnehmen Sie bitte Abbildung 1 der Bedienungsanleitung.

Kann ich den BOSCH QUIGO im Freien verwenden?

Das Gerät ist ausschließlich für den Innenbereich konzipiert. Im Freien kann die Reichweite insbesondere bei direkter Sonneneinstrahlung reduziert sein. Vermeiden Sie Feuchtigkeit und direkte Sonneneinstrahlung.

Was tun, wenn die Laserlinie nicht horizontal oder vertikal ist?

Überprüfen Sie, ob sich das Gerät innerhalb des Selbstnivellierbereichs (±4°) befindet. Falls nicht, richten Sie es gerade. Vergleichen Sie die Linie nach einem Stoß mit einer bekannten Referenz. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den BOSCH QUIGO Kreuzlinienlaser?

Verwenden Sie ein weiches, feuchtes Tuch zur Reinigung des Geräts. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Reinigen Sie regelmäßig die Oberflächen in der Nähe der Laseröffnung.

Was bedeutet Laserklasse 2?

Laserklasse 2 gemäß IEC 60825-1 bedeutet, dass der Strahl sichtbar ist und die Leistung unter 1 mW liegt. Blicken Sie niemals direkt in den Strahl und richten Sie ihn nicht auf Personen oder Tiere.

Wie montiere ich den BOSCH QUIGO auf einem Stativ?

Das Gerät verfügt über eine Stativaufnahme. Befestigen Sie es fest mit der Schraube am Stativ. Verwenden Sie die mitgelieferte Halterung für die Wandmontage bei Bedarf. Einzelheiten entnehmen Sie bitte Abbildung 5 der Bedienungsanleitung.

Schaltet sich das Gerät automatisch aus?

Die Bedienungsanleitung erwähnt keine automatische Abschaltung. Es wird empfohlen, das Gerät nach Gebrauch und während des Transports auszuschalten, um eine Entladung der Batterien und Blendung anderer zu vermeiden.

Wie überprüfe ich die Genauigkeit des Geräts?

Vergleichen Sie die projizierte Linie nach einem Stoß oder Sturz mit einer bekannten vertikalen oder horizontalen Referenzlinie. Sie können eine Wasserwaage oder ein Lot verwenden. Bei großer Abweichung wenden Sie sich an den Kundendienst.

Kann ich das Gerät in explosionsgefährdeter Umgebung verwenden?

Nein, das Gerät erzeugt Funken und darf nicht in Gegenwart von entzündlichen Flüssigkeiten, Gasen oder Stäuben verwendet werden. Explosionsgefahr.

Wie kontaktiere ich den Bosch-Kundendienst in Frankreich?

Für Endkunden: Rufen Sie 0811360122 (Ortstarif) an oder senden Sie eine E-Mail an [e-mail]. Für Händler: Wenden Sie sich an den Kundendienst unter [phone].

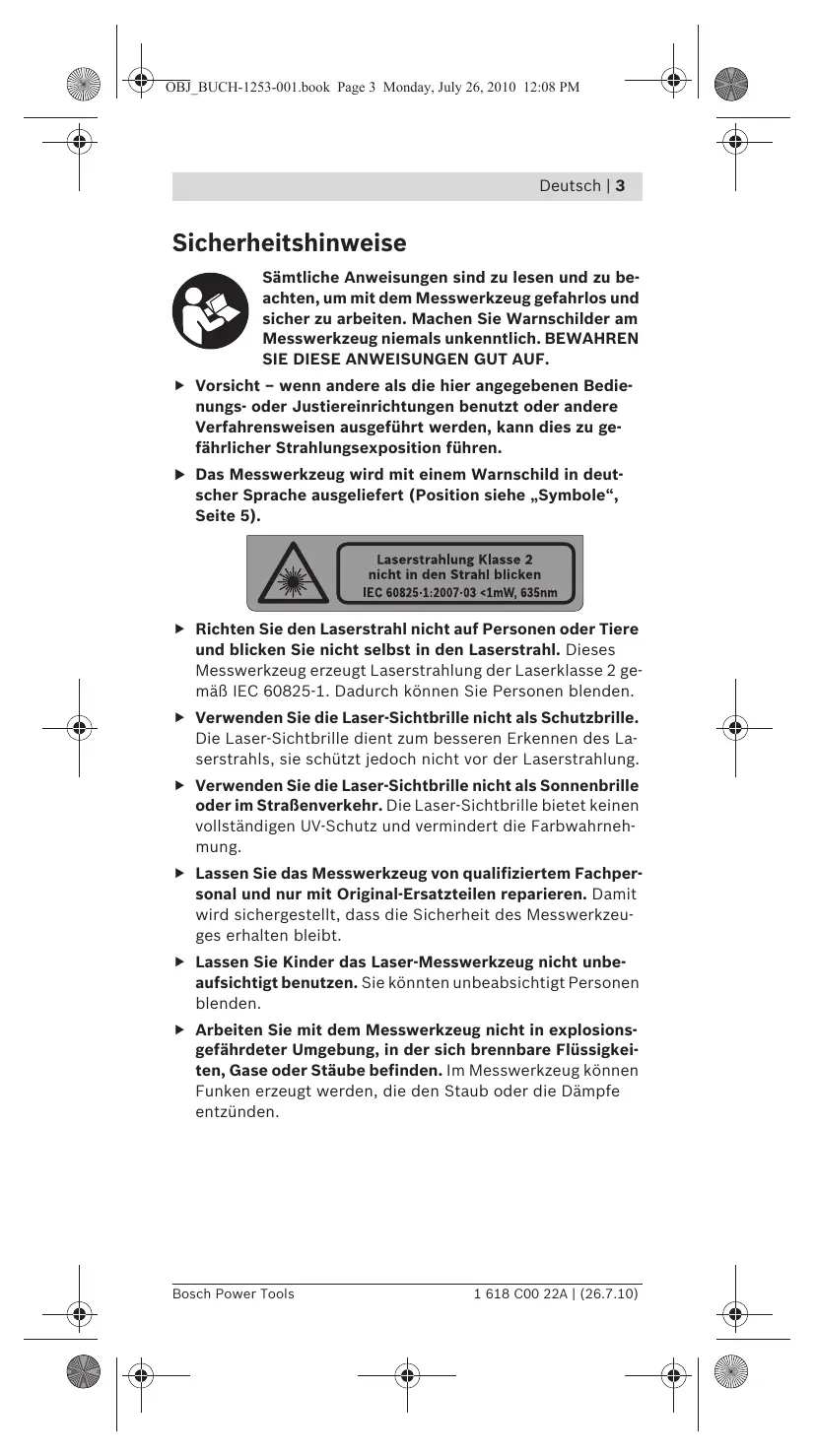

BEDIENUNGSANLEITUNG QUIGO BOSCH

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Das Messwerkzeug wird mit einem Warnschild in deutscher Sprache ausgeliefert (Position siehe „Symbole“, Seite 5).

Laserstrahlung Klasse 2, nicht in den Strahl blicken. IEC 60825-1:2007-03 <1mW, 635nm

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß IEC 60825-1. Dadurch können Sie Personen blenden. Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Weitere Sicherheits- und Arbeitshinweise

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen. Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Beschädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einer bekannten waagrechten oder senkrechten Referenzlinie. Richten Sie beim Einschalten des Messwerkzeugs den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Das Messwerkzeug sendet sehr schnell nach dem Einschalten Laserstrahlen aus der Austrittsöffnung. Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann. Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden. Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung. Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Messwerkzeug besser und sicherer zu gebrauchen.

Symbol Bedeutung

Quigo: Kreuzlinienlaser Position des Laser-Whispers

Sachnummer (10-stellig)

Lesen Sie alle Sicherheitshinweise und Anweisungen

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl.

Bewegungsrichtung

Reaktionsrichtung

nächster Handlungsschritt

Einschalten

Ausschalten

Verbotene Handlung

Richtiges Ergebnis

Arbeitsbereich (Radius) bis ca.

Nivelliergenauigkeit

Selbstnivellierbereich typisch

Symbol	Bedeutung
○○○	Nivellierzeit typisch
○○	Betriebstemperatur
○○○	Lagertemperatur
rH	Relative Luftfeuchte max.
○○○	Laserklasse
λ	Wellenlänge Laser
P	Leistung Laser
C6	Grenzwert der zugänglichen Strahlung
○○○	Stativaufnahme
○○○	Batterien
○○○○	Betriebsdauer ca.
○○○○	Gewicht entsprechend EPTA-Procedure 01/2003
○○○○	Maße (Länge x Breite x Höhe)

Lieferumfang

Kreuzlinienlaser, Halterung und Batterien. Weiteres abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien.

Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzorten geeignet.

Technische Daten

Die Technischen Daten des Produkts sind in der Tabelle auf Seite 88 angegeben.

Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Messwerkzeugs, die Handelsbezeichnungen einzelner Messwerkzeuge können variieren.

Montage und Betrieb

Handlungssziel	Bild	Seite
Batterien einsetzen	1	89
Ein-/Ausschalten	2	89
Messwerkzeug innerhalb des Self-st- nivellierbereiches aufstellen	3	90
Position des Messwerkzeugs bei Auf- stellung außerhalb des Selfstniv- lierbereiches korrigieren	4	90-91
Halterung montieren	5	92
Messwerkzeug austrichten	6	96

Wartung und Reinigung

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Halten Sie das Messwerkzeug stets sauber.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie darauf, dass keine Fusseln zurückbleiben.

Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehör.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]*

Fax: [phone]*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen)

E-Mail: [e-mail]

Tel. Kundenberatung: [phone]

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen)

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2002/96/EG müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Änderungen vorbehalten.
