Intitulé	Description
Type de produit	Niveau laser
Caractéristiques techniques principales	Niveau laser à lignes horizontales et verticales
Alimentation électrique	Piles AA (non incluses)
Dimensions approximatives	130 x 60 x 60 mm
Poids	0,5 kg
Compatibilités	Supports de montage standard
Type de batterie	Piles alcalines
Tension	1,5 V
Puissance	Non spécifiée
Fonctions principales	Projection de lignes laser pour le nivellement
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée
Sécurité	Utiliser des lunettes de protection lors de l'utilisation prolongée
Informations générales utiles	Idéal pour les travaux de bricolage à domicile, facile à utiliser

FOIRE AUX QUESTIONS - QUIGO BOSCH

Comment calibrer le niveau laser BOSCH QUIGO ?

Pour calibrer le niveau laser BOSCH QUIGO, placez l'appareil sur une surface plane et appuyez sur le bouton d'alimentation. Vérifiez que la ligne laser est bien horizontale et ajustez si nécessaire en utilisant la vis de réglage située sous l'appareil.

Pourquoi le laser ne s'allume-t-il pas ?

Vérifiez si les piles sont correctement insérées et si elles ne sont pas déchargées. Remplacez les piles si nécessaire. Assurez-vous également que le bouton d'alimentation est bien en position 'on'.

Comment changer les piles du BOSCH QUIGO ?

Pour changer les piles, ouvrez le compartiment des piles situé à l'arrière de l'appareil. Retirez les anciennes piles et insérez des piles neuves en respectant la polarité indiquée.

Le laser semble déformé, que faire ?

Si le laser apparaît déformé, cela peut être dû à un désalignement. Vérifiez que l'appareil est bien à niveau. Si le problème persiste, il peut être nécessaire de le faire vérifier par un professionnel.

Puis-je utiliser le BOSCH QUIGO à l'extérieur ?

Oui, le BOSCH QUIGO peut être utilisé à l'extérieur, mais assurez-vous que les conditions d'éclairage ne sont pas trop brillantes, car cela peut affecter la visibilité du laser.

Comment nettoyer le BOSCH QUIGO ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces sensibles.

Le laser ne projette pas de ligne droite, que faire ?

Assurez-vous que la surface sur laquelle l'appareil est posé est plane. Si le problème persiste, il est possible que l'appareil nécessite une recalibration ou une réparation.

Quelle est la portée maximale du BOSCH QUIGO ?

La portée maximale du BOSCH QUIGO est d'environ 10 mètres en intérieur et jusqu'à 5 mètres en extérieur, selon les conditions d'éclairage.

MODE D'EMPLOI QUIGO BOSCH

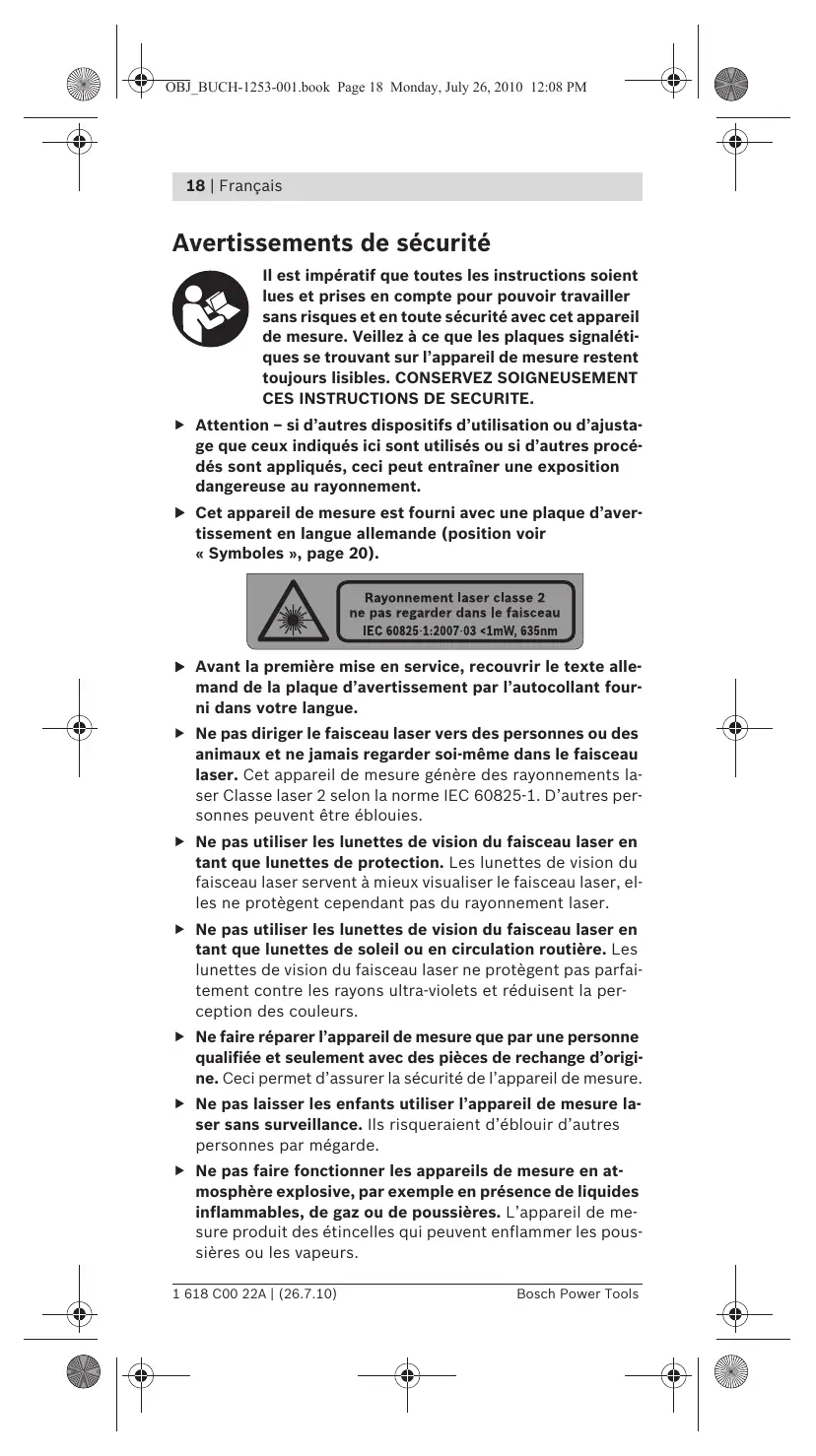

Avertissements de sécurité

Il est impératif que toutes les instructions soient lues et prises en compte pour pouvoir travailler sans risques et en toute sécurité avec cet appeareil de mesure. Veiliez à ce que les plaques signalétiques se trouvant sur l'appeairel de mesure restent toujours lisibles. CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS DE SECURITE.

Attention - si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entraîner une exposition dangereuse au rayonnement.
Cet apparéil de mesure est fourni avec une plaque d'advertissement en langue allemande (position voir « Symboles », page 20).

Rayonnement laser classe 2 ne pas regarder dans le faisceau IEC 60825-1:2007-03 <1mW, 635nm

Avant la première mise en service, recouvrir le texte allemand de la plaque d'avertissement par l'autocollant fourni dans votre langue.
Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser. Cet appeareil de mesure génére des rayonnements la ser Classe laser 2 selon la norme IEC 60825-1. D'autres personnes peuvent être éblouies.
- Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux visualiser le faisceau laser, elles ne protégent cependant pas du rayonnement laser.
- Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protégent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs.
Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil de mesure.
Ne pas laisser les enfants utiliser l'appareil de mesure la ser sans surveillance. Ils risqueraient d'éblouir d'autres personnes par mégarde.
Ne pas faire fonctionner les apparèils de mesure en atmôsphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. L'appareil de mesure produit des étincelles qui peuvent enflammer les poussières ou les vapeurs.

Francais | 19

Autres instructions de sécurité et d'utilisation

Pour le fonctionnement de l'appareil de mesure, nous recommandons d'utiliser des piles alcalines au manganèse.
Sortez les piles de l'appareil de mesure au cas où l'appareil ne serait pas utilisé pendant une période prolongée. En cas de stockage prolongé, les piles peuvent se corroder et se décharger.
Protégez l'appareil de mesure contre l'humidité, ne l'expose pas directement aux rayons du soleil.
N'exposez pas l'appareil de mesure à des températures extrêmes ou de forts changements de température. Ne le stockez pas trop longtemps dans une voiture par ex. S'il est exposé à d'importantchangements de temperature, laissez-le revenir à la temperature ambiente avant de le remetre en marche. Des températures extrêmes ou de forts changements de temperature peuvent réduire la précision de l'appareil de mesure.
Evitez les chocs ou les chutes de l'appareil de mesure. Les dommages peuvent entraver la précision de l'appareil de mesure. Àpres un chic ou une chute, comparez la ligne la ser pour la vérifier avec une ligne de référence connue verticale ou horizontal.
Lors de la mise en marche de l'appareil de mesure, ne dirigez pas le faisceau laser vers des personnes ou des animaux et ne regardez jamais vous-même dans le faisceau laser. Immediatement après avoir été mis en marche, l'applaireil de mesure émet des faisceaux laser à travers les orifices de sortie.
Eteignez l'appareil de mesure quand vous le transporte. Lorsque I'appareil est eteint, I'unité pendulaire se verrouille afin de prévenir un endommagement lors du transport.
Ne laisses pas sans surveillance l'appareil de mesure allumé et éteignez-le après l'utilisation. D'autres personnes pourraient être éblouies par le faisceau laser.
Pour marquer, n'utilise que le milieu de la ligne laser. La largeur de la ligne laser varie en fonction de la distance.
En cas de chocs ou de modifications de position pendant l'utilisation, l'appareil de mesure se renivèle automatique. Avec un nivellement, vérifie la position de la ligne laser horizontale ou verticale par rapport aux points de reférence afin d'éviter des erreurs.

20 | Français

Symboles

Les symboles suivants sont importants pour pouvoir dire et mistrés d'emploi. Veuillez memoriser ces symboles et leur signification. L'interprétation correcte des symboles vous permettra de mistrés utiliser votre apparéil de mesure en toute sécurité.

Symbole
Signification

Quigo:
Laser croix
Position de la plaque d'advertissement
laser

Numero d'article (à 10 chiffres)

Toutes les consignes de sécurité et toutes les instructions doivent être lues

Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser.

Direction de déplacement

Direction de réaction

Prochaine action

Mise en fonctionnement

Arrêt

Interedit

Résultat correct

Portée (rayon) jusqu'à environ

Precision de nivelement

Plage typique de nivellement automatique

Français | 21

Symbole	Signification
®	Temps typique de nivellement
®	Température de fonctionnement
®	Température de stockage
rH	Humidité relative de l'air max.
-	Classe laser
λ	Longueur d'ondes laser
P	Puisance laser
C6	Valeur limite du rayonnement accessible
®	Raccord de trépied
+	Piles
®	Autonomie env.
®	Poids suivant EPTA-Procedure 01/2003
↑	Dimensions (longueur x largeur x hau-tein)

Accessoires fournis

Laser croix, fixation et piles.

D'autres accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture.

Utilisation conforme

L'appareil de mesure est donc pour déterminer et vérifier des lignes horizontales et verticales.

L'appareil de mesure est exclusivement concu pour fonctionner dans des locaux fermés.

\section*{Caracteristiques techniques}

Les caractéristiques techniques du produit sont indiquées dans le tableau à la page 88.

La portée peut être réduite par des conditions défavorables (par ex. exposition directe au soleil).

Attention au numéro d'article se trouvant sur la plaque signa-létique de l'appareil de mesure. Les désignations commerciales des différents appeareils peuvent varier.

22 | Français

Montage et mise en service

Opération	Figure	Page
Insérer les piles	1	89
Mise en marche/arrêt	2	89
Montage de l'appareil de mesure à l'intérieur de la plage de nivlement automatique	3	90
Correction de la position de l'appareil de mesure s'il a été monté à l'extérieur de la plage de nivlement automatique	4	90-91
Montage de la fixation	5	92
Aligner l'appareil de mesure	6	96

Nettoyage et entretien

N'immergez jamais l'appareil de mesure dans l'eau ou dans d'autres liquides.

Maintenez l'appareil de mesure propre.

Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilise pas de détergents ou de solvants.

Nettoyez régulièrement en particulier les surfaces se trouvant pres de l'ouverture de sortie du laser en veillant à éliminer les poussières.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil de mesure, celui-ci presentait un défaut, la réparation ne doit être confiée qu'à une station de Service ÀpRES-Vente agrée pour l'outillage Bosch. Ne démontez pas l'appareil de mesure vous-même.

Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser imperativement le numéro d'article à dix chiffres de l'appareil de mesure indiqué sur la plaque signalétique.

Français | 23

Service ÀpRES-Vente et Assistance Des Clients

Notre Service ÀpRES-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et de leurs accessoires.

France

You estes un utiliseur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone]

(cou't d'une communication locale)

Fax: [phone]

E-Mail: [e-mail]

Vousetesun revendeur,contactez：

ServiceAprès-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Suisse

Tel.: [phone]

Fax: [phone]

Autres pays

Pour avoir des renseignements concernant la garantie, les travaux d'entretien ou de réparation ou les pieces de rechange, veuillez contacter votre détaillant spécialisé.

24 | Français

Elimination des déchets

Les apparèils de mesure ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les appareils de mesure et les accus/piles avec les ordures menagères !

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européen 2002/96/CE, les-appareils de mesure dont on ne peut plus se servir, et conformément à la directive européen 2006/66/CE,les accus/piles usés ou defectueux doivent être isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.
