Merk	Panasonic
Model	WH-SDC05H3E51
Producttype	Lucht-water warmtepomp (monobloc / split)
Elektrische voeding	230 V ~ 50 Hz (eenfasig)
Hoofdfuncties	Verwarming, koeling, productie van sanitair warm water (SWW)
Speciale functies	Turbo-verwarming, Stille modus, SWW-forcering, Forcering noodverwarming, Geforceerde ontdooiing, Wekelijkse programmering, Afstandsbediening vergrendelen
Type koelmiddel	R32 (gebruikelijke schatting voor dit model)
Afmetingen (buitenunit) (B x H x D)	800 x 650 x 300 mm (schatting)
Gewicht (buitenunit)	Ongeveer 40 kg (schatting)
Afmetingen (binnenunit) (B x H x D)	600 x 800 x 300 mm (schatting)
Gewicht (binnenunit)	Ongeveer 30 kg (schatting)
Onderhoud en reiniging	Reinig de luchtfilters elke maand; controleer de lamellen van de condensor; laat eenmaal per jaar controleren door een professional
Veiligheid	Kindervergrendeling via afstandsbediening; antivriesbeveiliging; automatische uitschakeling bij fout
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij de erkende Panasonic klantendienst; reparatie door gekwalificeerde technicus aanbevolen
Algemene informatie	Gebruiksaanwijzing van 88 pagina's; beschikbare talen: FR, DE, EN, ES, IT, NL, PL

Veelgestelde vragen - WH-SDC05H3E51 PANASONIC

Hoe gebruik ik het snelmenu op de Panasonic WH-SDC05H3E51 warmtepomp?

Druk op de knop Menu, gebruik de pijltjes ▲▼ om de gewenste optie te selecteren, druk vervolgens op ▼ om de functie in/uit te schakelen. Om terug te keren naar het hoofdscherm, drukt u op de knop Terug.

Hoe activeer ik de SWW-forcering (noodweerstand)?

Selecteer in het snelmenu het pictogram SWW-forcering en druk op ▼ om te bevestigen. Activering wordt aangegeven door een brandend pictogram. Let op: deze functie is uitgeschakeld als Verwarming forceren actief is.

Waar dient de Turbo-verwarmingsmodus voor?

De Turbo-verwarmingsmodus zorgt ervoor dat de gewenste temperatuur sneller wordt bereikt bij verwarming of koeling. Selecteer het bijbehorende pictogram in het snelmenu en bevestig met ▼. De modus start ongeveer 1 minuut na activering.

Hoe zet ik de warmtepomp in de stille modus?

Kies in het snelmenu het pictogram Stille modus, druk op ▼ om te bevestigen. U kunt vervolgens het stiltniveau instellen (1 tot 6) en de tijden programmeren via Wek. prog..

Hoe stel ik de wekelijkse programmering (timer) in?

Selecteer in het snelmenu Wek. prog., daarna Klokprogrammering. Kies de te wijzigen dag(en), stel maximaal 6 programma's in (tijd, aan/uit, modus, temperaturen zone 1/2 en boiler). Gebruik Klok kopiëren om instellingen te dupliceren.

Hoe vergrendel ik de afstandsbediening om onbedoelde bediening te voorkomen?

Ga naar R/C vergrendelen in het snelmenu, bevestig met ▼, selecteer vervolgens Ja. Om te ontgrendelen, druk op een willekeurige toets en voer een 4-cijferige code in. Als u de code vergeet, kunt u op het UIT-scherm tegelijkertijd op ▲, ▼ en Menu gedurende 5 seconden drukken om te resetten naar 0000.

Hoe forceer ik handmatig het ontdooien?

Selecteer in het snelmenu het pictogram Ontdooien forceren en druk op ▼ om te bevestigen. Er verschijnt een bericht Verzoek geaccepteerd. Gebruik deze functie als leidingen bevroren zijn.

Wat te doen bij een foutcode?

Selecteer in het snelmenu Foutcodes resetten om de vorige instellingen te herstellen. Zorg ervoor dat alle units zijn uitgeschakeld voordat u bevestigt. Als de fout aanhoudt, neem dan contact op met een erkende installateur.

Waar kan ik de volledige handleiding van de warmtepomp downloaden?

Ga naar de website notice-facile.com en zoek het model WH-SDC05H3E51. U kunt daar de PDF-handleiding in het Frans downloaden of een vertaling in een andere taal aanvragen.

Welk regelmatig onderhoud wordt aanbevolen?

Reinig de luchtfilters elke maand, controleer visueel de lamellen van de buitenunit, en laat jaarlijks een controle door een professional uitvoeren. Houd de ventilatieroosters vrij.

GEBRUIKSAANWIJZING WH-SDC05H3E51 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

20-25

Nederlands

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

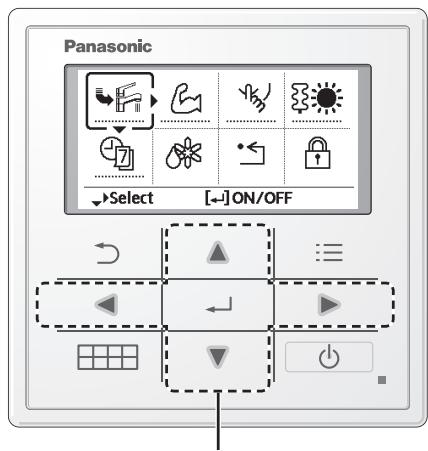

Hoe gebruikt u het snelmenu

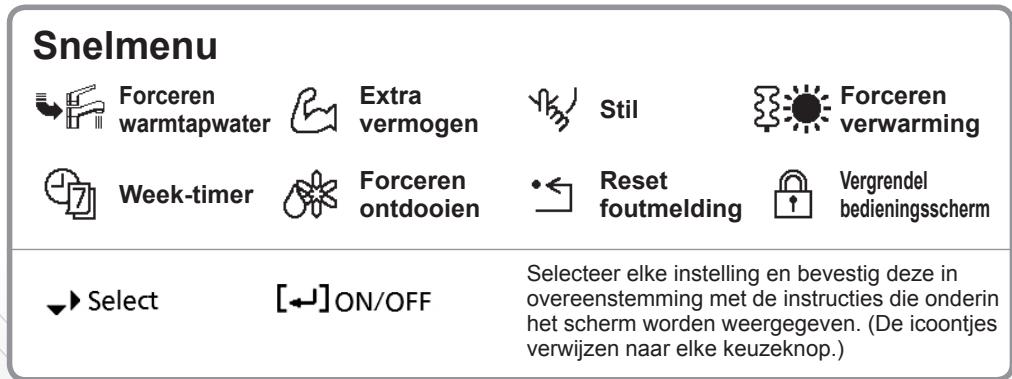

Nadat de eerste instellingen zijn afgerond, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▷ om het menu te kiezen.

③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Om terug te gaan naar het hoofdscherm,

druk op ⏻ of

Opmerking:

• Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ← , om uw keuze te bevestigen.

• Forceren warmtapwater is uitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ← , om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkt ongeveer 30 minuten.

• De stand extra vermogen werkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minuten.

Opmerking:

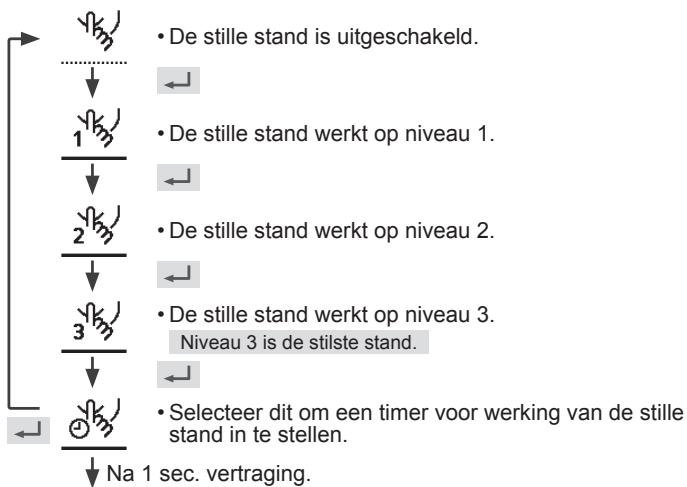

Selecteer dit icoontje voor een stille werking.

Druk op ← , om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)

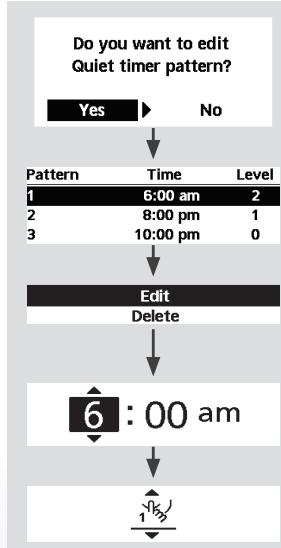

• Selecteer "Yes" met gebruik van de knoppen.

Selecteer schema "1" ~ "6".

Selecteer "Edit".

• Als u "Delete" selecteert, worden de timerinstellingen van het gekozen schema gewist.

Stel de uren en minuten in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als de eind overlaapt met een ander schema wordt op het scherm "Set time is overlapped!" weergegeven.

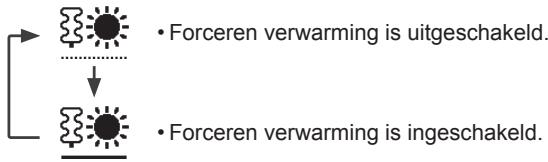

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op ← om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf" wordt dan op het scherm weergegeven.

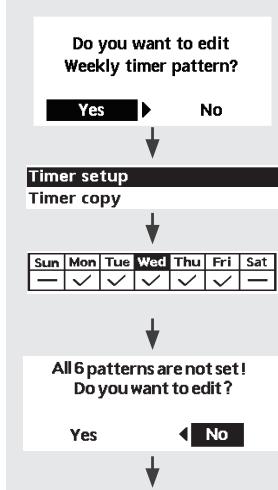

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ← om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selecteert, zal het scherm terugkeren naar het hoofdschema.
• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopiëren: selecteer om een timerinstelling te kopiëren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wilt bewerken met behulp van de ▲▼ knoppen.

• Selecteer de stand met behulp van de knoppen.

(5) Stel de temperatuur in voor zowel zone 1 als zone 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of warmte-koude schakeling is ingeschakeld.
• Als u de weektimer in 2 zones hebt ingesteld, moet u dezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ← , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ]Close

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

Druk op ← , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd → , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
