Marca	Panasonic
Modello	WH-SDC05H3E51
Tipo di prodotto	Pompa di calore aria-acqua (monoblocco / split)
Alimentazione elettrica	230 V ~ 50 Hz (monofase)
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria (ACS)
Funzioni speciali	Riscaldamento Turbo, Modalità Silenziosa, Forzatura ACS, Forzatura riscaldamento di emergenza, Sbrinamento forzato, Programmazione settimanale, Blocco telecomando
Tipo di refrigerante	R32 (stima comune per questo modello)
Dimensioni (unità esterna) (L x A x P)	800 x 650 x 300 mm (stima)
Peso (unità esterna)	Circa 40 kg (stima)
Dimensioni (unità interna) (L x A x P)	600 x 800 x 300 mm (stima)
Peso (unità interna)	Circa 30 kg (stima)
Manutenzione e pulizia	Pulire i filtri dell'aria ogni mese; controllare le alette del condensatore; fare controllare da un professionista una volta all'anno
Sicurezza	Blocco bambini tramite telecomando; protezione antigelo; arresto automatico in caso di errore
Ricambi e riparabilità	Ricambi disponibili presso il servizio clienti autorizzato Panasonic; riparazione da parte di tecnico qualificato raccomandata
Informazioni generali	Manuale d'uso di 88 pagine; lingue disponibili: FR, DE, EN, ES, IT, NL, PL

Domande frequenti - WH-SDC05H3E51 PANASONIC

Come utilizzare il menu rapido sulla pompa di calore Panasonic WH-SDC05H3E51?

Premere il pulsante Menu, utilizzare le frecce ▲▼ per selezionare l'opzione desiderata, quindi premere ▼ per attivare/disattivare la funzione. Per tornare alla schermata principale, premere il pulsante Indietro.

Come attivare la forzatura dell'ACS (resistenza di emergenza)?

Nel menu rapido, selezionare l'icona Forzatura ACS di emergenza e premere ▼ per confermare. L'attivazione è indicata da un'icona accesa. Notare che questa funzione è disattivata se Forzatura riscaldamento è attivo.

A cosa serve la modalità Riscaldamento Turbo?

La modalità Riscaldamento Turbo consente di raggiungere più rapidamente la temperatura impostata in riscaldamento o raffreddamento. Selezionare l'icona corrispondente nel menu rapido e confermare con ▼. La modalità si avvia circa 1 minuto dopo l'attivazione.

Come mettere la pompa di calore in modalità silenziosa?

Nel menu rapido, scegliere l'icona Modalità silenziosa, premere ▼ per confermare. È quindi possibile regolare il livello di silenzio (da 1 a 6) e programmare gli orari tramite Prog. sett..

Come configurare la programmazione settimanale (timer)?

Nel menu rapido, selezionare Prog. sett., quindi Programmazione orologio. Scegliere il(i) giorno(i) da modificare, impostare fino a 6 programmi (ora, accensione/spegnimento, modalità, temperature zona 1/2 e serbatoio). Utilizzare Copia orologio per duplicare le impostazioni.

Come bloccare il telecomando per evitare manomissioni accidentali?

Andare su Blocco R/C nel menu rapido, confermare con ▼, quindi selezionare Sì. Per sbloccare, premere un tasto qualsiasi e inserire un codice di 4 cifre. Se si dimentica il codice, nella schermata SPENTO, premere contemporaneamente i pulsanti ▲, ▼ e Menu per 5 secondi per resettare a 0000.

Come forzare lo sbrinamento manualmente?

Nel menu rapido, selezionare l'icona Forzatura sbrinamento e premere ▼ per confermare. Viene visualizzato un messaggio Richiesta accettata. Utilizzare questa funzione se i tubi sono ghiacciati.

Cosa fare in caso di codice di errore?

Nel menu rapido, selezionare Inizializzazione codici errore per ripristinare le impostazioni precedenti. Assicurarsi che tutte le unità siano spente prima di confermare. Se l'errore persiste, contattare un installatore autorizzato.

Dove posso scaricare il manuale completo della pompa di calore?

Visita il sito notice-facile.com e cerca il modello WH-SDC05H3E51. Puoi scaricare il manuale PDF in francese o richiedere una traduzione in un'altra lingua.

Quali manutenzioni regolari sono consigliate?

Pulire i filtri dell'aria ogni mese, controllare visivamente le alette dell'unità esterna e far effettuare un controllo annuale da un professionista. Mantenere libere le griglie di aerazione.

MANUALE UTENTE WH-SDC05H3E51 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

14-19

Italiano

• Selezione "Sì" mediante i pulsanti

Selezione "Reinicio".

1. Password resettata a 0000 2. Termostato aperto

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

Premere

Utilizzato per selezionare il menu. Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Potente

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore

Blocco R/C

Selez.

[+]ON/OFF

Selezionare le impostazioni e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (L'icona si riferisce ai tasti di selezione.)

Per tornare alla schermata principale,

Premere l o

Nota:

• Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indicata con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

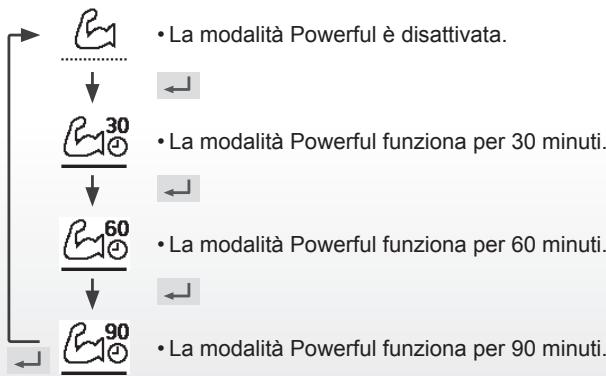

Powerful

Selezionare questa icona per azionare alla massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

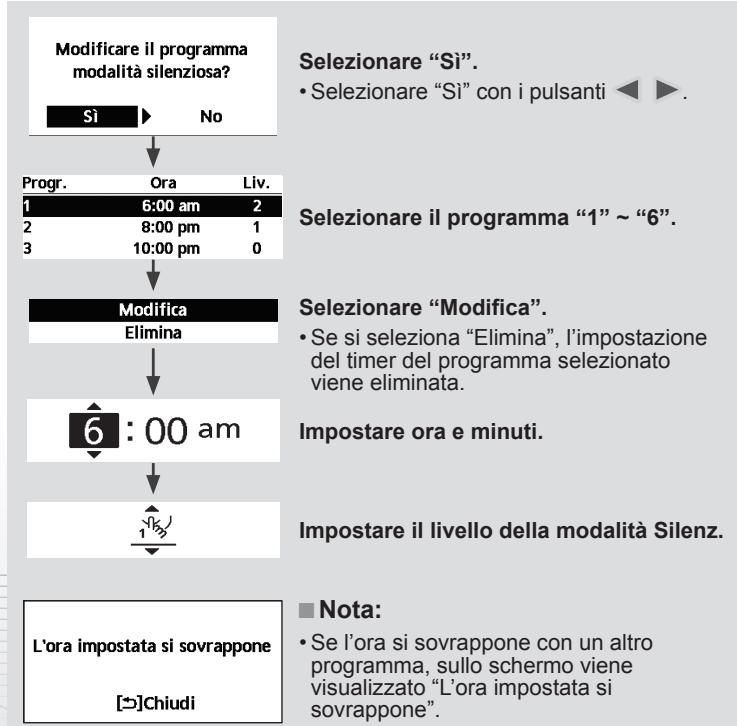

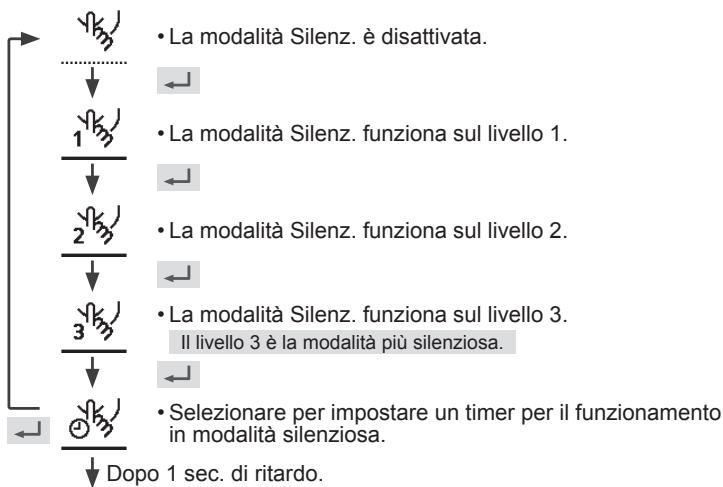

Modalità silenziosa

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←).

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[3] Chiudi

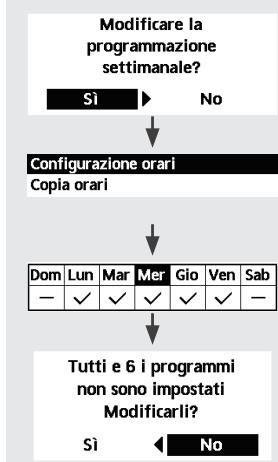

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.

Selezionare "Sì".

• Se si seleziona "No", si torna alla schermata principale.
• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.
• Copia orari: Selezionare per copiare una configurazione orario.

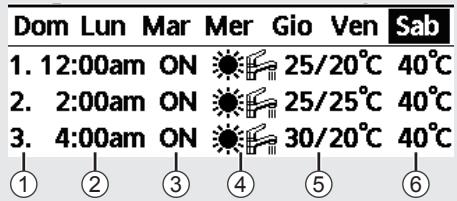

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma "1" ~ "6". ② Impostare l'ora e i minuti del timer. ③ Selezionare ON/OFF del timer. ④ Selezionare la modalità operativa.

A/AB/

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Zona1	Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità, che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

No

Selezionare "Sì".

(La schermata principale viene bloccata.)

• Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Ripristino password

1. Password 0000

2. Il dato remoto è sbloccato

(Lo schermo si spegne dopo 3 secondi.)
