Marke	Panasonic
Modell	WH-SDC05H3E51
Produkttyp	Luft-Wasser-Wärmepumpe (Monoblock / Split)
Stromversorgung	230 V ~ 50 Hz (einphasig)
Hauptfunktionen	Heizung, Kühlung, Warmwasserbereitung (WW)
Sonderfunktionen	Turbo-Heizung, Silent-Modus, WW-Zwang, Notheizungszwang, manuelle Abtauung, Wochenprogrammierung, Fernbedienungssperre
Kältemitteltyp	R32 (übliche Schätzung für dieses Modell)
Abmessungen (Außengerät) (B x H x T)	800 x 650 x 300 mm (Schätzung)
Gewicht (Außengerät)	ca. 40 kg (Schätzung)
Abmessungen (Innengerät) (B x H x T)	600 x 800 x 300 mm (Schätzung)
Gewicht (Innengerät)	ca. 30 kg (Schätzung)
Wartung und Reinigung	Reinigen Sie die Luftfilter monatlich; überprüfen Sie die Kondensatorlamellen; einmal jährlich von einem Fachmann überprüfen lassen
Sicherheit	Kindersicherung über Fernbedienung; Frostschutz; automatische Abschaltung bei Fehler
Ersatzteile und Reparierbarkeit	Ersatzteile beim autorisierten Panasonic-Kundendienst erhältlich; Reparatur durch qualifizierten Techniker empfohlen
Allgemeine Informationen	Bedienungsanleitung mit 88 Seiten; verfügbare Sprachen: FR, DE, EN, ES, IT, NL, PL

Häufig gestellte Fragen - WH-SDC05H3E51 PANASONIC

Wie verwende ich das Schnellmenü an der Wärmepumpe Panasonic WH-SDC05H3E51?

Drücken Sie die Taste Menü, verwenden Sie die Pfeile ▲▼, um die gewünschte Option auszuwählen, und drücken Sie dann ▼, um die Funktion zu aktivieren/deaktivieren. Drücken Sie die Zurück-Taste, um zum Hauptbildschirm zurückzukehren.

Wie aktiviere ich den WW-Zwang (Notheizung)?

Wählen Sie im Schnellmenü das Symbol WW-Notheizung erzwingen und drücken Sie ▼ zur Bestätigung. Die Aktivierung wird durch ein leuchtendes Symbol angezeigt. Beachten Sie, dass diese Funktion deaktiviert ist, wenn Heizung erzwingen aktiv ist.

Wozu dient der Turbo-Heizmodus?

Der Turbo-Heizmodus ermöglicht es, die Solltemperatur beim Heizen oder Kühlen schneller zu erreichen. Wählen Sie das entsprechende Symbol im Schnellmenü und bestätigen Sie mit ▼. Der Modus startet etwa 1 Minute nach Aktivierung.

Wie schalte ich die Wärmepumpe in den Silent-Modus?

Wählen Sie im Schnellmenü das Symbol Silent-Modus, drücken Sie ▼ zur Bestätigung. Sie können dann die Lautstärke (1 bis 6) einstellen und die Zeiten über Wochenprog. programmieren.

Wie konfiguriere ich die Wochenprogrammierung (Timer)?

Wählen Sie im Schnellmenü Wochenprog., dann Zeitprogrammierung. Wählen Sie den/die zu ändernden Tag(e), legen Sie bis zu 6 Programme fest (Uhrzeit, Ein/Aus, Modus, Temperaturen Zone 1/2 und Speicher). Verwenden Sie Zeitkopie, um die Einstellungen zu duplizieren.

Wie sperre ich die Fernbedienung, um Fehlbedienungen zu vermeiden?

Gehen Sie im Schnellmenü zu FB-Sperre, bestätigen Sie mit ▼, dann wählen Sie Ja. Zum Entsperren drücken Sie eine beliebige Taste und geben Sie einen 4-stelligen Code ein. Wenn Sie den Code vergessen haben, drücken Sie im AUS-Bildschirm gleichzeitig die Tasten ▲, ▼ und Menü für 5 Sekunden, um auf 0000 zurückzusetzen.

Wie erzwinge ich manuell die Abtauung?

Wählen Sie im Schnellmenü das Symbol Abtauen erzwingen und drücken Sie ▼ zur Bestätigung. Es erscheint eine Meldung Anfrage akzeptiert. Verwenden Sie diese Funktion, wenn Rohre gefroren sind.

Was tun bei einem Fehlercode?

Wählen Sie im Schnellmenü Fehlercodes zurücksetzen, um die vorherigen Einstellungen wiederherzustellen. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie bestätigen. Wenn der Fehler bestehen bleibt, wenden Sie sich an einen autorisierten Installateur.

Wo kann ich die vollständige Bedienungsanleitung der Wärmepumpe herunterladen?

Besuchen Sie die Website notice-facile.com und suchen Sie nach dem Modell WH-SDC05H3E51. Dort können Sie die PDF-Anleitung auf Französisch herunterladen oder eine Übersetzung in eine andere Sprache anfordern.

Welche regelmäßigen Wartungsarbeiten werden empfohlen?

Reinigen Sie die Luftfilter monatlich, überprüfen Sie die Lamellen des Außengeräts visuell und lassen Sie eine jährliche Inspektion von einem Fachmann durchführen. Halten Sie die Lüftungsgitter frei.

BEDIENUNGSANLEITUNG WH-SDC05H3E51 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

50-55

Deutsch

Kurzanleitung

Luft/Wasser-Wärmepumpe

56-61

Türkisch

Schnellmenü-Anleitung

• Zusatzleistung ist nicht verfügbar, wenn der Betrieb ausgeschaltet ist.

Stumm

Wenn nicht alle 6 Zeitpläne eingestellt sind, wird dieser Bildschirm angezeigt.

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wählen Sie mit Hilfe von △▼ △▶ das Menü aus. Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung Leistungsbetrieb

Flüsterbetrieb Not-Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wählen

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw.

Hinweis:

• Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS), entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol . = AUS

- Betriebssymbol " = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

"Manuelle Warmwasserbereitung" ist ausgeschaltet. "Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist. - Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

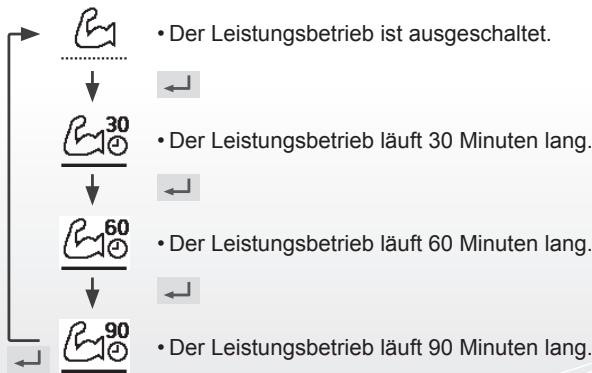

Leistungsbetrieb

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

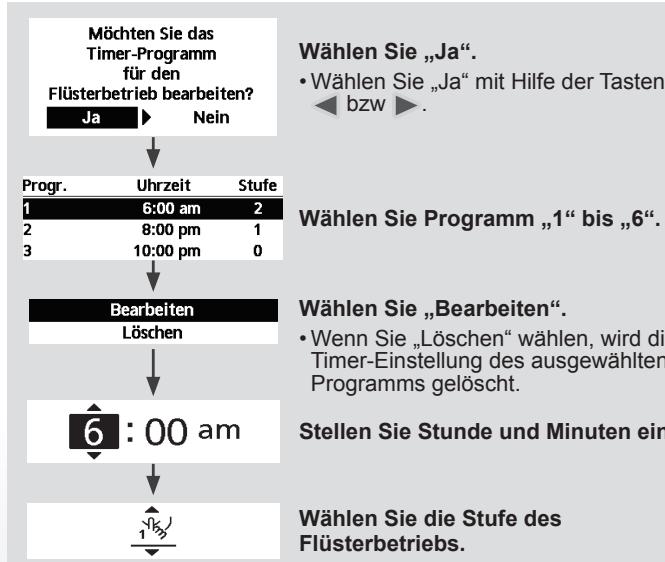

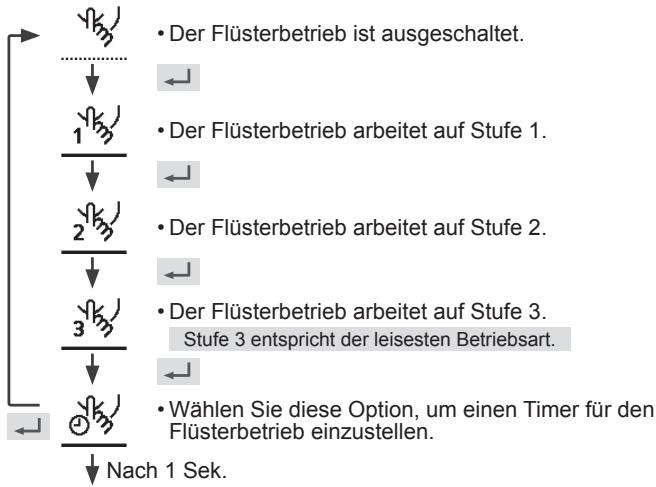

Flüsterbetrieb

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschneidet, wird „Es liegen doppelte Schaltzeiten vor!" auf dem Bildschirm eingeblendet.

Not-Heizbetrieb

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!" angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist! [≥] Schließ.

Wochentimer

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ← , um die Auswahl zu bestätigen.

Es ist keines der 6 Programme eingestellt! Möchten Sie sie bearbeiten?

Ja

Nein

Wählen Sie „Ja".

• Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.
• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

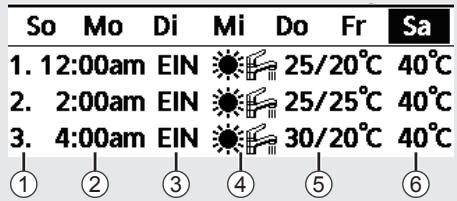

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ab bzw. zu.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme, 1 bis 6. ② Stellen Sie die Stunden und Minuten des Timers ein. ③ Wählen Sie EIN/AUS für den Timer. ④ Wählen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswählen die Tasten

bzw.

(5) Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über 2 Heizkreise verfügt).

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[Schließen]

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[Schließen]

• Stellen Sie sicher, dass alle Geräte ausgeschlossen sind, bevor Sie diesen Modus auswählen, mit dem das GPCe System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

1. Wasserdissoziation

Nein

Wählen Sie "Ja".

(Der Hauptbildschirm wird gesperrt.)

• Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS")

Drücken Sie → , und kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zurücksetzen

Reset

1. Kennwort zurück auf 0000

2. Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)

• Betriebssymbol angezeigt mit „………=AV“

• Betriebssymbol angezeigt mit „$=PA“

Warmwasser erzwingen

Starkes Heizelement

Wochentimer

Starkes Abtauen

Fehler zurücksetzen

R/C-Sperre

Starkes Heizelement
