Marca	Panasonic
Modelo	WH-SDC05H3E51
Tipo de producto	Bomba de calor aire-agua (monobloc / split)
Alimentación eléctrica	230 V ~ 50 Hz (monofásica)
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria (ACS)
Funciones especiales	Calefacción Turbo, Modo Silencioso, Forzado ACS, Forzado calefacción de respaldo, Descongelación forzada, Programación semanal, Bloqueo mando a distancia
Tipo de refrigerante	R32 (estimación común para este modelo)
Dimensiones (unidad exterior) (L x A x P)	800 x 650 x 300 mm
Peso (unidad exterior)	Aproximadamente 40 kg (estimación)
Dimensiones (unidad interior) (L x A x P)	600 x 800 x 300 mm
Peso (unidad interior)	Aproximadamente 30 kg (estimación)
Mantenimiento y limpieza	Limpie los filtros de aire cada mes; revise las aletas del condensador; haga revisar por un profesional una vez al año
Seguridad	Bloqueo infantil mediante mando a distancia; protección antiheladas; parada automática en caso de error
Piezas de repuesto y reparabilidad	Piezas disponibles a través del servicio técnico autorizado Panasonic; se recomienda reparación por técnico cualificado
Información general	Manual de instrucciones de 88 páginas; idiomas disponibles: FR, DE, EN, ES, IT, NL, PL

Preguntas frecuentes - WH-SDC05H3E51 PANASONIC

¿Cómo usar el menú rápido en la bomba de calor Panasonic WH-SDC05H3E51?

Presione el botón Menú, use las flechas ▲▼ para seleccionar la opción deseada, luego presione ▼ para activar/desactivar la función. Para volver a la pantalla principal, presione el botón Atrás.

¿Cómo activar el forzado del ACS (resistencia de respaldo)?

En el menú rápido, seleccione el icono Forzar ACS de respaldo y presione ▼ para confirmar. La activación se indica con un icono encendido. Tenga en cuenta que esta función se desactiva si Forzar calefacción está activo.

¿Para qué sirve el modo Calefacción Turbo?

El modo Calefacción Turbo permite alcanzar más rápido la temperatura de consigna en calefacción o refrigeración. Seleccione el icono correspondiente en el menú rápido y confirme con ▼. El modo se inicia aproximadamente 1 minuto después de la activación.

¿Cómo poner la bomba de calor en modo silencioso?

En el menú rápido, elija el icono Modo silencioso, presione ▼ para confirmar. Luego puede ajustar el nivel de silencio (1 a 6) y programar los horarios mediante Prog. semanal.

¿Cómo configurar la programación semanal (temporizador)?

En el menú rápido, seleccione Prog. semanal, luego Programación reloj. Elija el/los día(s) a modificar, defina hasta 6 programas (hora, encendido/apagado, modo, temperaturas zona 1/2 y depósito). Use Copiar reloj para duplicar los ajustes.

¿Cómo bloquear el mando a distancia para evitar manipulaciones accidentales?

Vaya a Bloqueo mando en el menú rápido, confirme con ▼, luego seleccione Sí. Para desbloquear, presione cualquier tecla e introduzca un código de 4 dígitos. Si olvida el código, en la pantalla APAGADO, presione simultáneamente los botones ▲, ▼ y Menú durante 5 segundos para restablecer a 0000.

¿Cómo forzar el descongelado manualmente?

En el menú rápido, seleccione el icono Forzar descongelado y presione ▼ para confirmar. Aparece un mensaje Solicitud aceptada. Use esta función si los tubos están congelados.

¿Qué hacer en caso de código de error?

En el menú rápido, seleccione Inicialización códigos error para restaurar los ajustes anteriores. Asegúrese de que todas las unidades estén apagadas antes de confirmar. Si el error persiste, contacte a un instalador autorizado.

¿Dónde puedo descargar el manual completo de la bomba de calor?

Visite el sitio notice-facile.com y busque el modelo WH-SDC05H3E51. Puede descargar el manual PDF en francés o solicitar una traducción a otro idioma.

¿Qué mantenimientos regulares se recomiendan?

Limpie los filtros de aire cada mes, revise visualmente las aletas de la unidad exterior, y haga realizar un control anual por un profesional. Mantenga las rejillas de ventilación despejadas.

MANUAL DE USUARIO WH-SDC05H3E51 PANASONIC

Guía del menú rápido

Sistema de bomba de calor aire a agua

3

Español

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

① Pulse

② Utilice ▲ ▼ △ para seleccionar un menú. ③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporal. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

Select.

[+]ON/OFF

Selecciona cada opción y confirma su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Nota:

• Si el sistema no tiene conectado el acumulador ACS (la relación al acumulador ACS está OFF), el icono se mostrará como en esta figura. Cerciórese de que la relación del acumulador ACS está ON.

Notas sobre el icono de funcionamiento

Ejemplo:

• Icono de funcionamiento con "..." = OFF

• Icono de funcionamiento con "——" = ON

ACS forzado

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

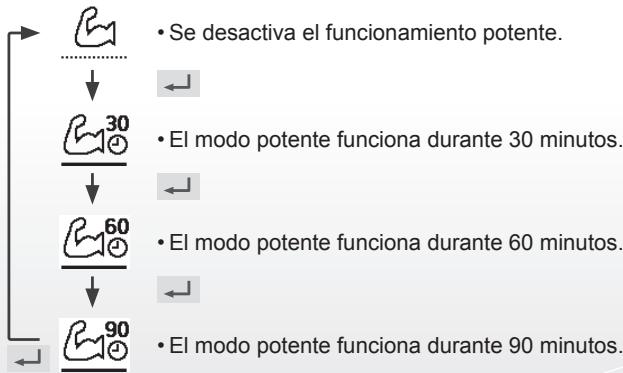

Potente

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ← ).

Nota:

• El modo potente se desconecta al apagar el sistema.

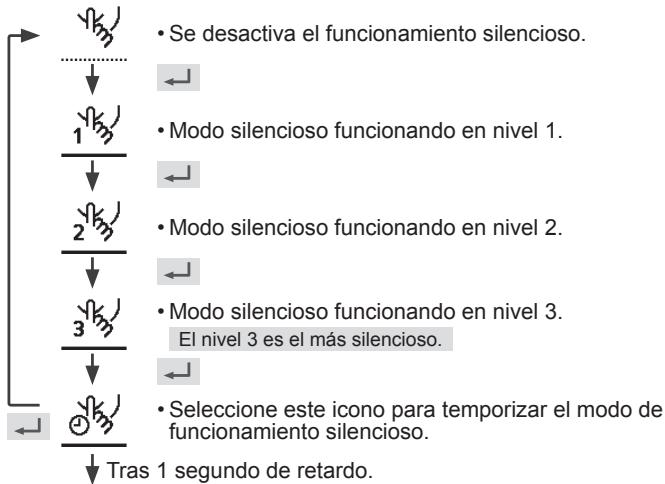

Silencioso

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto antes de haber pulsado).

Seleccione "Sí".

Seleccione el patrón "1" ~ "6".

Seleccione "Edición".

• En caso de seleccionar "Borrar", se borrará el ajuste del patrón del temporizador que haya seleccionado.

Ajuste la hora y los minutos.

Seleccione el nivel de silencio.

¡El tiempo establecido se solapa!

[B]Cerrar

Nota:

• En caso de que coincida en el tiempo con otro patrón, la pantalla lo indicará con "¡El tiempo establecido se solapa!".

Resistencia forzada

Pulse ← para confirmar su selección.

El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado.

Nota:

• El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se ajusta a Deshabilitado bajo la operación ON.

Deshabilitado bajo la operación ON.

[B]Cerrar

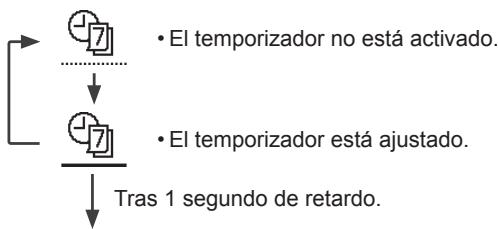

Temporal. semanal

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.

Seleccione "Sí".

• Al seleccionar "No" volverá a la pantalla principal.
• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

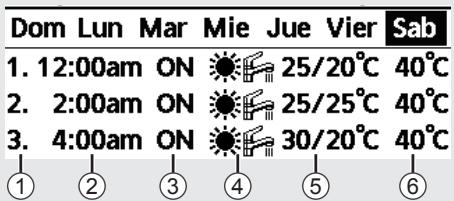

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee mediante los botones

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón "1" ~ "6". ② Establezca la hora y los minutos del programa. ③ Seleccione ON u OFF para el programa. ④ Seleccione el modo de funcionamiento.

A/A/ / / / / / / / / • Seleccione el modo mediante los botones

⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T°
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deben repetir el mismo procedimiento para la zona 2.

Descongelado forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[B]Cerrar

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¡Solicitud aceptada!

[B]Cerrar

• Asegúrese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Bloquear panel de control

Seleccione para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto?

Sí No

Seleccione "Sí".

(La planta principal quedará bloqueada).

• Si selección "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse la tecla.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del número (La pantalla se desbloquea al introducir el número correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar sistemas)

Pulse →, ← y ▶ continuamente durante 5 segundos.

(Al aceptar el modo se mostrará esta pantalla).

(La pantalla se apagará cuando pasen 3 segundos.)
