WH-SDC05H3E51 - Pompe à chaleur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Panasonic
Modèle	WH-SDC05H3E51
Type de produit	Pompe à chaleur air-eau (monobloc / split)
Alimentation électrique	230 V ~ 50 Hz (monophasé)
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire (ECS)
Fonctions spéciales	Chauffage Turbo, Mode Silencieux, Forçage ECS, Forçage chauffage de secours, Dégivrage forcé, Programmation hebdomadaire, Verrouillage télécommande
Type de réfrigérant	R32 (estimation courante pour ce modèle)
Dimensions (unité extérieure) (L x H x P)	800 x 650 x 300 mm (estimation)
Poids (unité extérieure)	Environ 40 kg (estimation)
Dimensions (unité intérieure) (L x H x P)	600 x 800 x 300 mm (estimation)
Poids (unité intérieure)	Environ 30 kg (estimation)
Entretien et nettoyage	Nettoyez les filtres à air tous les mois ; vérifiez les ailettes du condenseur ; faites contrôler par un professionnel une fois par an
Sécurité	Verrouillage enfant via télécommande ; protection antigel ; arrêt automatique en cas d'erreur
Pièces détachées et réparabilité	Pièces disponibles auprès du SAV agréé Panasonic ; réparation par technicien qualifié recommandée
Informations générales	Notice d'utilisation de 88 pages ; langues disponibles : FR, DE, EN, ES, IT, NL, PL

FOIRE AUX QUESTIONS - WH-SDC05H3E51 PANASONIC

Comment utiliser le menu rapide sur la pompe à chaleur Panasonic WH-SDC05H3E51 ?

Appuyez sur le bouton Menu, utilisez les flèches ▲▼ pour sélectionner l'option souhaitée, puis appuyez sur ▼ pour activer/désactiver la fonction. Pour revenir à l'écran principal, appuyez sur le bouton Retour.

Comment activer le forçage de l'ECS (résistance de secours) ?

Dans le menu rapide, sélectionnez l'icône Forcer l'ECS de secours et appuyez sur ▼ pour confirmer. L'activation est indiquée par une icône allumée. Notez que cette fonction est désactivée si Forcer le chauffage est actif.

À quoi sert le mode Chauffage Turbo ?

Le mode Chauffage Turbo permet d'atteindre plus rapidement la température de consigne en chauffage ou refroidissement. Sélectionnez l'icône correspondante dans le menu rapide et confirmez avec ▼. Le mode démarre environ 1 minute après activation.

Comment mettre la pompe à chaleur en mode silencieux ?

Dans le menu rapide, choisissez l'icône Mode silencieux, appuyez sur ▼ pour confirmer. Vous pouvez ensuite régler le niveau de silence (1 à 6) et programmer les horaires via Prog. hebdo.

Comment configurer la programmation hebdomadaire (minuterie) ?

Dans le menu rapide, sélectionnez Prog. hebdo, puis Programmation horloge. Choisissez le(s) jour(s) à modifier, définissez jusqu'à 6 programmes (heure, marche/arrêt, mode, températures zone 1/2 et ballon). Utilisez Copie horloge pour dupliquer les réglages.

Comment verrouiller la télécommande pour éviter les fausses manipulations ?

Allez dans Verrou R/C dans le menu rapide, confirmez avec ▼, puis sélectionnez Oui. Pour déverrouiller, appuyez sur n'importe quelle touche et entrez un code de 4 chiffres. Si vous oubliez le code, sous l'écran ARRÊT, appuyez simultanément sur les boutons ▲, ▼ et Menu pendant 5 secondes pour réinitialiser à 0000.

Comment forcer le dégivrage manuellement ?

Dans le menu rapide, sélectionnez l'icône Forcer le dégivrage et appuyez sur ▼ pour confirmer. Un message Demande acceptée s'affiche. Utilisez cette fonction si des tuyaux sont gelés.

Que faire en cas de code d'erreur ?

Dans le menu rapide, sélectionnez Initialisation codes erreurs pour restaurer les réglages précédents. Assurez-vous que toutes les unités sont arrêtées avant de confirmer. Si l'erreur persiste, contactez un installateur agréé.

Où puis-je télécharger la notice complète de la pompe à chaleur ?

Rendez-vous sur le site notice-facile.com et recherchez le modèle WH-SDC05H3E51. Vous pouvez y télécharger la notice PDF en français ou demander une traduction dans une autre langue.

Quels entretiens réguliers sont recommandés ?

Nettoyez les filtres à air tous les mois, vérifiez visuellement les ailettes de l'unité extérieure, et faites réaliser un contrôle annuel par un professionnel. Maintenez les grilles d'aération dégagées.

MODE D'EMPLOI WH-SDC05H3E51 PANASONIC

Pompe à chaleur air-eau

44-49

Français

Fonctionnement requis ECS

Silencieux

Silencieux

Fonctionnement requis chauffage

Fonctionnement requis ECS

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

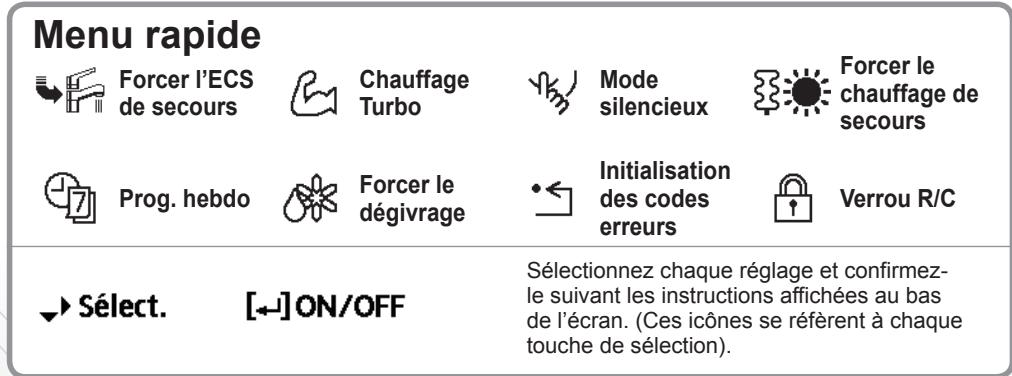

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour revenir à l'écran principal,

Appuyer sur ou

Remarque :

Si le système n'est pas connecté au ballon (branchement ballon désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

• Indication de l'icône de fonctionnement « ............ » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir à l'état précédent mémorisé.

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température en mode chauffage ou refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ← a été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

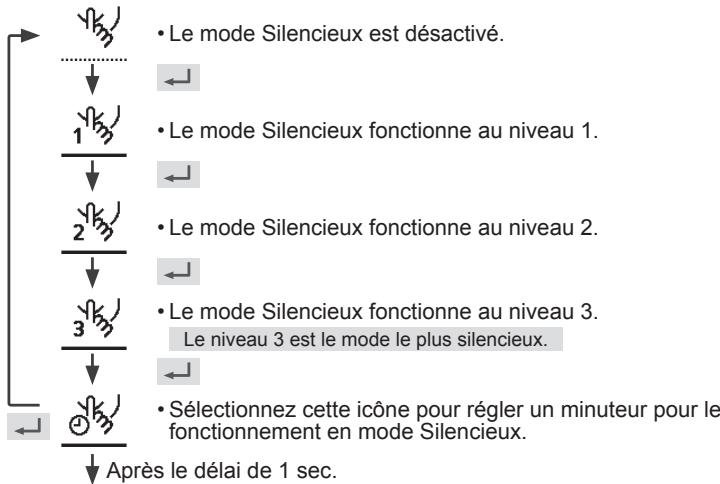

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que « a été activé).

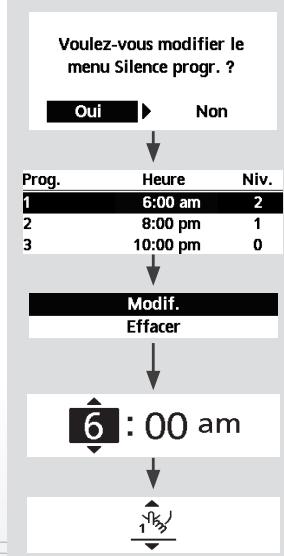

Sélectionnez « Oui »

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionnez « Modif. »

• Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaîtra à l'écran.

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

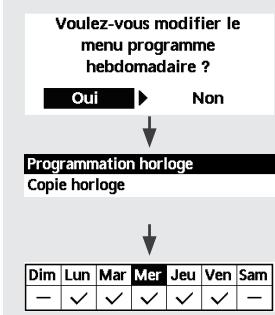

Prog. hebdo

Dépréciationnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

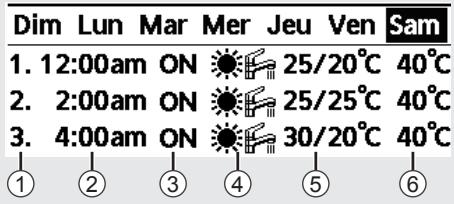

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÊT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T' consigne
Zone1		Zone2
ON	25 °C	ON	25 °C

⑥ Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact été / hiver est activé. Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer]

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer]

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande ?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur →, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1. Code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
