GEBRUIKSAANWIJZING WH-MDC09G3E5 PANASONIC
Gebruiksaanwijzing 72-85 (Mono bloc) Air-to-Water Warmtepomp De instructies voor installmentelijk bijgevoegt.
Hartelijk dank voor het aanschaffen van een Panasonic-product.
Lees vór u het systeem gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.
Inhoudsopgave
Veiligeidsmaatregelen 73-75
De begininstellungen aanpassen 76-77
Het gebruik 78-82
Onderhoud 82
Problemen oplossen 83-84
Informatie 85
Controleer vór gelebruik of het systeme correct en volgens de instructies is geinstalleerd door een erkende dealer.
- De Panasonic (Mono Bloc) Air-to-Water Warmtepomp is ontworpen voor gebruik in combinatie met een Panasonic Watertankunit. Als het systeme net worden gelebruikt in combinatie met een Panasonic Watertankunit, kan Panasonic Niet garanderen dat het systeme normaal en betrouwbaar werkct.
- In deze bedieningshandleiding worden uitgelegd hoe u het systeem met de mono bloc-unit bedient.
- Raadpleeg voor de bediening van andere producten, zoals de watertank, de radiator, de externe thermocontroller en de units onder de vloer, de bedieningshandleiding van het betreffende product.
- Het systeme kan vergrendeld worden om te werkden in de stand HEAT en de stand COOL uit te schakelen.
- De beschrijving van sommige functies in deze handleiding geldt misschien Niet voor uw systeme.
- Neem contact op met een erkende dealer bij u in de buurt voor meer informatie.
1 Het systeum is vergrendeld om te werkzen zonder COOL modus. Het kan alleen door erkende installateurs of once geautorisere servicepartners worden ontrendeld.
2 Alleen weergegeven wanner COOL worden ontrendeld.

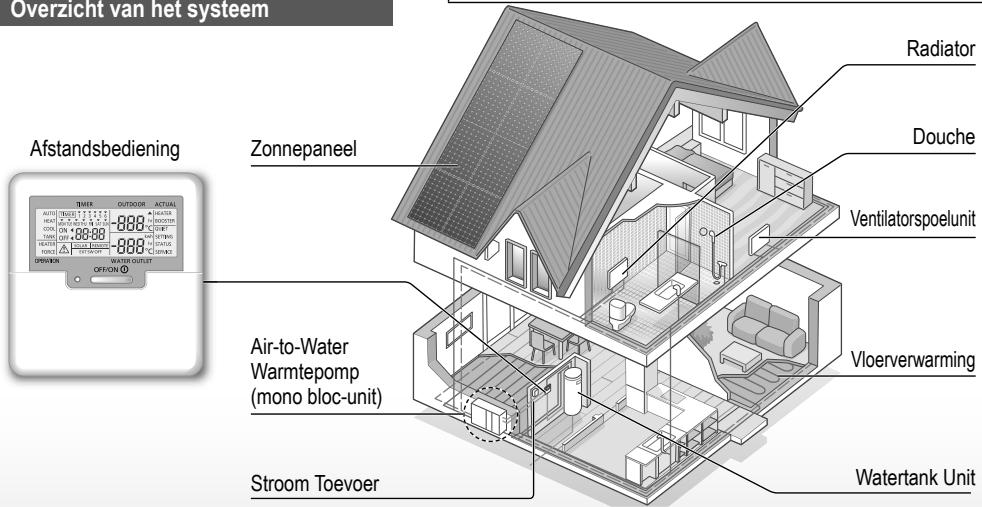

Overzicht van het systeme
De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en konnen afwijken van het daadwerkelijk je uiterlijk van het apparatus.
Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.
Gebruiksomstandigheden
| VERWARMEN | *1 KOELEN |
| Wateruitlaattemperatuur (°C)
(Min. / Max.) | 25 / 55 | 5 / 20 |
| Omgevingstemperatuur buren (°C)
(Min. / Max.) | -20 / 35 | 16 / 43 |
Wanneer de buitentemperatuur buiten het in de
tabel vermelde temperatuurbereik ligt, zal de
verwarmingscapaciteit aanzienlijk afnemen en de
mono bloc-unit door een beveiligingsvoorziening
misschien Niet更是 functioneren.
De unit wird automatisch heropgestart wanneer de
buitentemperatuur terugkeert binnen het vermelde bereik.
Houd u aan de volgende instructies zodate persoonlijk letsel, bij u of bij iemand anders, of materiele schade worden voorkomen.
Onjuiste bediening wegens het Niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst worden geclassifiedeerd zoals hieronder is aangegeven:
| WAARSCHUWING | Met dit teken
wordt u
gewaarschuwd
voor de dood of
ernstig letsel. |
| ! OPGEPAST | Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen. |
De op te volgen instructies worden aangeduid met de volgende symbolen:
| × | Dit symbol verwijst着眼 een handeling die VERBODEN is. |
| Deze symbolen geben
VERPLICHE acties aan. |
WAARSCHUWING
Mono bloc-unit
Dit apparaat mag worden gezruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring en kennis, indien ze begeleid worden of instructies hebben gekreten over veilig gezruik van het apparaat en de mogelijkke risico's begrijpen. Kinderen mogen nicht met het apparaat spelen. Kinderen mogen het apparaat Niet zonder toezicht reinigen en onderhonden.
Vraag advies aan een erkende dealer of specialist wanneer de unit schoongemaakt, gerepareerd, geinstalleerd, verwijderd of opnieuw geinstalleerd moet worden. Onjuiste installmentie en behandeling za lekkeage, een elektrische schok of brand tot gevolg hebben.
Vraag een erkende dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander type koelmiddel dan is aangegeven, kan leiden tot beschadiging van het product, openbarsten, letsel, enz.
Installer de unit Niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich nicht aan deze instructie, dan kan dat brand tot gevolg hebben.
Pas op dat uw vingers of andere voorwerpen Niet in de mono bloc-unit komen, waar dat de draaiende delen letsel konnen veroorzaken.
Raak de mono bloc-unit Niet aan tijdens onweer, het zou kuren leiden tot een elektrische schok.
Ganietophetappaat zitten ofstaan,omdatu per ongelukzoukunnenvallen.
Stroom Toevoer
Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zijn aangebracht of dat uit meerde stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.
Om oververhitting, brand of elektrische schokken te voorkomen:
- Sluit geen andere apparaten aan op hetzelfde stopcontact.
Bedien het apparaat nicht met\
natte handen.
- Laat geen knikken en kinken in het stroomsnoer komen.
Als het netsnoer beschadigd is, moet het door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon verrangen worden om möglich risico te voorkomen.
Deze unit is voorzien van een aardlekschakelaar. Vraag een erkende dealer om de aardlekschakelaar regelmatig na te kijken, in het bijzonder na installmentie, inspectie en onderhoud. Storing van de aardlekschakelaar kan een elektrische schok en/of brand veroorzaken.
U wordt ten zeerste geadviseerd de apparatuur terplaatse te installereren met een reststroomonderbreker zodat een elektrische schok en/of brand worden voorkomen.
Ontkoppel alle stroomcircuits voordat u aansluitcontacten opent of manipuleert.
Stop gebruik van het product als u een abnormaliteit of een storing opmerkt en ontkoppel de stroomtoevoer. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing
- De aardlekschakelaar worden vaak geactiveerd.
Uruikteenbrandgeur.
U merkt een abnormaal geluid of trillingen op in de unit.
- Er lekt heet water uit de unit. Neem onmiddelijk contact op met uwplaatselijke leverancier voor onderhoud/reparatie.
Draag handschoenenijdens inspectie en onderhoud.
Deze apparatuur moet worden geaard om te voorkomen dat er een elektrische schok of brand ontstaat.
Voorkom een elektrische schok door de stroomtoevoerte ontkoppelen voordat de apparatuur worden gereinigd of nagezien.
Dit toestel heeft meerere toepassingen. Ontkoppel de stroomtoevoer volledig voordat u een aansluitpunt in de unit opent om een elektrische schok, verbranding en/of dodelijk verwonding te voorkomen.
OPGEPAST
Mono bloc-unit
Was de unit Niet met water, benzeen, verdunner of een schuurmiddel om schade en roest bij de unit te vermijden.
Installer de unit nicht damit bij brandgevaarlijke materialen of in een badkamer. Anders kan de unit een elektrische schok en/of brand verooorzaken.
Raak de waterafvoerpijp Niet aan wanner de unit in bedrijf is.
Plaats geen voorwerpen op of onder de unit.
Raak de scherpe aluminiumvin Niet aan; scherpe delen kenn blessures veroorzaken.
Gebruik het systemeem Niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen.
Zorg dat de afvoerleiding correct is aangesloten om waterlekkagete voorkomen.
Controleer na lang gebruik of het installatierek nicht verzwakt is.
Als het rek verzwakt, kan de unit vallen.
Vraag een erkende dealer om de sterilisatie-instellen te controlleren op overeenstemming met de toepasselijkke regels en wetgeving.

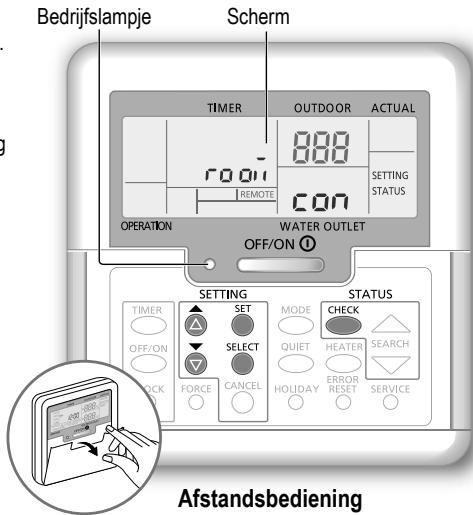

Afstandsbediening
Laat de afstandsbediening nicht nat worden. Anders kan een elektrische schok en/of brand ontstaan.
Druk Niet met een hard, suntig voorwerp op de knappen van de afstandsbediening. Daardoor kurz u de unit beschaden.
Reinig de afstandsbediening nicht met water, benzeen, verdunner of een schuurmiddel.
Voer zich selbst de inspectie en onderhoudswerk van de afstandsbediening uit. Neem contact op met een erkende dealer om verwondenen door onjuiste bediening te voorkomen.
Dealer
Gebruik de menu's en instellingen die van toepassing zijn op uw systeme. Het worden aanbevolen om instellingen alleen door een erkende dealer of specialist te lately wijzigen.
- Na de eerste installmentiekunt u zelf de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
- De afstandsbediening kan worden gebruikt voor meerere installaties.
- Controller vór het instellen dat het bedrijsflampjeuit is.
Bij een verkeerde instelling werkt het systeme nicht correct. Vraag een erkende dealer om advies.
① Druk SET CHECK en tegelijk in en houd ze 5 seconden ingedrukt tot op het scherm SETTING STATUS verschijnt.
② Druk op of om het menu te selectoren.
③ Druk op SELECT om het menu te openen.
④ Druk op ⋆ of ⋆ om YES/NO of een andere optie te selecteren.
YES: het menu inschakelen
NO: het menu uitschakelen
⑤ Druk op SET om te bevestigen.
| Menu (1 ~ 20) | Standaardinstalling | Instelling | Scherm |
| 1 | Aansluiting kamerthermostat | NO | YES | NO | ra aïr | con |
| De optionele kamerthermostat wel of nicht aansluiten. |
| 2 | Selectie van reserveverwarming | 9 kW | *3 kW / 6 kW /9 kW | HEATER | CAP |
| Het vermogen van de verwarming verminderen als dat onnodig is.* De kW-opties verschillen per model. |
| 3 | Antivriesbeveiliging | YES | YES | NO | Rat i | Fre |
| De antivriesbeveiliging activeren of deactiveren wanner het systeme isuitgeschakeld. |
| 4 | Tankaansluiting | NO | YES | NO | TANK | con |
| De optionele watertankunit wel of nicht aansluiten.Opmerking: Als NO is geseleed, worden menu's 5 t/m 15 overgeslagen. |
| 5 | Prioriteit zonnepaneel | NO | YES | NO | SOLAR | Priy |
| Het zonnepaneel wel of Niet gebruiken voor verwarming van de watertank. |
| 6 | *1, *2 Prioriteit koelen | YES | YES | NO | COOL | Priy |
| De koeling van het vertrek als prioriteit instellen in de stand COOL + TANK.Opmerking: Als YES is geseleed, worden menu's 8 en 9 overgeslagenvoor de stand COOL + TANK. |
| 7 | Prioriteit verwarmen | NO | YES | NO | HEAT | Priy |
| De verwarming van het vertrek als prioriteit instellen in de stand HEAT + TANK.Opmerking: Als YES is geseleed, worden menu's 8 en 9 overgeslagenvoor de stand HEAT + TANK. |
| 8 | *1, *2 Bedrijfsinterval voor koelen/verwarmen | 3研究员 | 0,5研究员~10研究员 | COOL/HEAT | int |
| Het interval voor de stand COOL of HEAT instellen tijdens de stand COOL +TANK of HEAT + TANK.Opmerking: Als YES is geseleed in menu's 6 en 7, wordt dit menuovergeslagen. |
| 9 | *1 Interval voor verwarming van de tank | 30 minutes | 5 minutes ~1研究员35 minutes | TANK | int |
| Het interval voor de watertank instellen tijdens de stand COOL + TANK ofHEAT + TANK.Opmerking: Als YES is geseleed in menu's 6 en 7, wordt dit menuovergeslagen. |
| 10 Boosterverwarming
De boosterverwarming van de watertank activeren de deactiveren.
Opmerking: Als NO is geseleed, worden menu 11 overgeslagen. | YES | YES | NO | BOOSTER | Fun |
| 11 Vertragsstijd boosterverwarming
De vertragsstijd instellen voor activering van de boosterverwarming verwijl het systeme de watertank verwarnt. | 1aar | 20 minute~1aar 35 minute | BOOSTER | dLy |
| • Gebruik het systeme Niet tijdens sterilisatie om verbranding door heet water of overhichever te voorkomen.
• Vraag een erkende dealer om de sterilisatie-installingen te controleren op overeenstemming met de toepasselijk regels en wete经营活动. |
| 12 Sterilisation
De watertank steriliseren (indien nodig).
Opmerking: Als NO is geseleed, worden menu's 13 t/m 15 overgeslagen. | YES | YES | NO | Strl | Fun |
| 13 Sterilisation dag & tijd
De timer voor sterilisatie instellen.
(Eenmaal per week. Werkt ook tijdens stand-by.) | Monday
12:00 | Monday ~ Sunday
0:00 ~ 23:50 | | Str |
| 14 Sterilisatiemateratuur
De temperatuur voor sterilisatie instellen. | 70 °C | 40 °C ~ 75 °C | Strl | boi |
| 15 Voortzetting van sterilisatie
De verwarmingstermolaroot aanhoven om de sterilisatie te voltooien. | 10 minute | 5 minute~1aar | Str | oPr |
| 16 Basisbakverwarmer
De optionele basisbakverwarmer wel of nied aansluien.
Opmerking: Als NO is geseleed, worden menu 17 overgeslagen. | NO | YES | NO | bPAn | htr |
| 17 Type basisbakverwarmer
Type A - De basisbakverwarmer wordt alleen geactiveerd tijdens ontdooien.
Type B - De basisbakverwarmer wordt geactiveerd wonneer de omgevingstermolaroot buiten 5 °C of lager is. | A | A | B | bPAn | htr |
| 18 *1, *2 Instelling buitentemperatuur voor koelen
De omgevingstermolaroot buiten instellen waar bij in de stand AUTO van HEAT maar COOL wordt overgeschakeld. | 15 °C | 5 °C ~ 25 °C | H-C | SEt |
| 19 *1, *2 Instelling buitentemperatuur voor verwarmen
De omgevingstermolaroot buiten instellen waar bij in de stand AUTO van COOL maar HEAT wordt overgeschakeld. | 10 °C | 5 °C ~ 25 °C | C-H | SEt |
| 20 Beton drogen
Wordt tijden bouwwerkzaamheden gebruikt om beton bij een Vooringestelde temperatuur te drogen.
Gebruik dit menu uitsluitend tijdens bouwwerkzaamheden en nicht voor andere doeleinden (zie de informatiepagina). | - | 1 dag ~ 99 dagen | dr-y | Con |
Gebruiker
De afstandsbediening voorbereiden

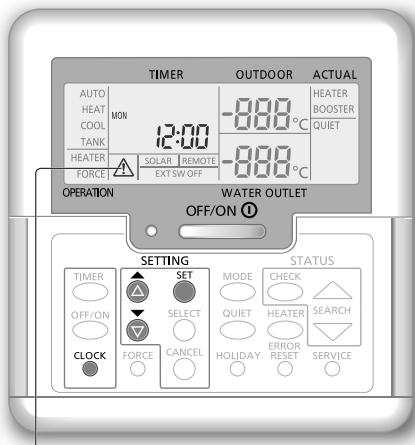

① Druk op CLOCK
Druk op of om de huidige dag in te stellen.
③ Druk op SET om te bevestigen.
Herhaal stappen ② en ③ om de huidige tijd in te stellen.
Opmerking:
- De huidige dag enijd moeten in de volgende gevallen worden ingesteld:
- Het systeem worden voor het eerst ingeschakeld.
- Het is lang geleden sinds de stroom de LASTEKeer werd ingeschakeld.
- De ingesteldeijd is de standardtijd voor alle bedieningshandelingen met de timer.
Waarschuwingsindicator (tanktemperatuur boven 60^ )
- Het systeme is vergrendeld om te werkken zonder COOL modus. Het kan alleen door erkende installateurs of once geautisernde servicepartners worden ontrendeld.
*2 Alleen weergegeven wanner COOL word modus ontrendeld.
Gebruiker
Het system in- of uitschakelen
Druk op OFF/ON ①
Wonneer het systeme is ingeschakeld, brandt het bedrijslampje en worden de wateruitlaattemperatuur en de buitentemperatuur op het scherm weergegeven.
Gebruiker

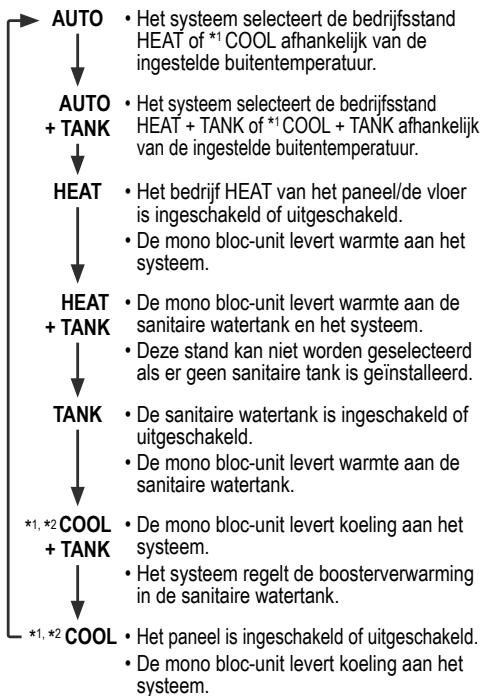

De bedrijfsstand selecteren
Druk op om de bedrijfsstand te selecteren.
Gebruiker

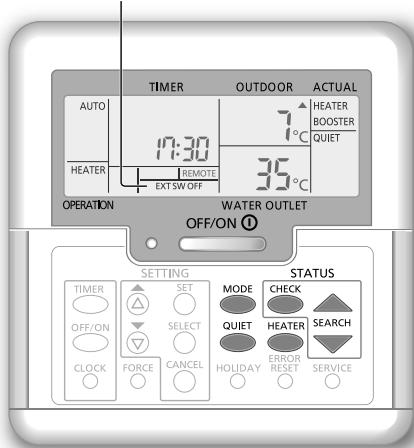

De reserveverwarming starten
Druk op HEATER
- De reserveverwarming levert extra warmte bij een lage buitentemperatuur. De reserveverwarming kan allen worden gebruikt in de verwarmingsstand.
- Als de reserveverwarming is ingesteld, worden hij automatisch ingeschakeld wonneer aan de betreffende voorwaarden worden voldaan.
Druk opniew op om de reserveverwarming uit te schakelen.
Het systemd wordenuitgeschakeldoordoen externe schakelaar.
Gebruiker
Stil bedrijf
Druk op
- Deze functie laat de mono bloc-unit geluidsarm werken. Deze functie kan de verwarmings- en *koelcapaciteit verminderen.
Gebruiker
Controlestand voor systememstatus
① Druk op
(Op het scherm verschijnt STATUS.)
② Druk op of om de geselecteerde stand te controlleren.
- Beton drogen (wordt nicht weergegevenijdens normala bedrijf)
Waterinlaattemperatuur
Tanktemperatuur
Bedrijfsfrequentie van compressor
Foutenlogboek
- Totaal energieverbruik in de verwarmingsstand (Maximaal 999ragen)
- Totaal energieverbruik in de *1 koelstand (Maximaal 999ragen)
Tankmodus totale energieverbruik (Maximaal 999 deren)
- Druk op CHECK om de stand STATUS te verlaten.
Opmerking:
- In de stand STATUS worden op het scherm STATUS weergegeven.
- De stand STATUS kan nicht worden geacteveerd wonneer op het scherm SETTING staat.
- Het totale energieverbruik is een schattung op basis van AC 230 V en kan verschallen van de werkelijkijke waardezoalsgemetendoorprecisionapparatuur.
Dealer

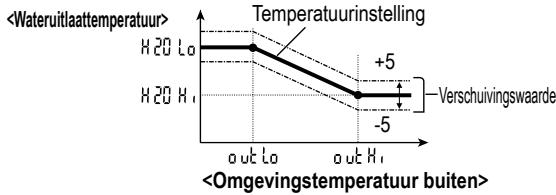

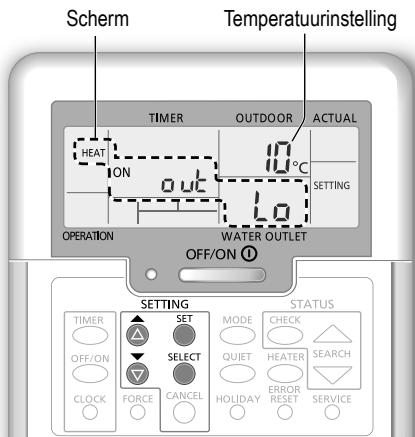

Temperatuurinstelling van het systeme
Het systemd regelt de temperatuur voor elk menu op basis van de omgevingstemperatuur buiten.
- Neem contact op met uw erkende dealer als u de temperatuur wilt instellen of wijzigen.
Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen. (Op het scherm verschijnt SETTING.)
② Druk op of om een menu te selecteren.
③ Druk op SELECT om het menu te openen.
④ Druk op of om de gewenste temperatuur in te stellen.
⑤ Druk op SET om deinstalling te bevestigen.
- Herhaal stappen (2) t/m (5) om andere menu's in te stelen.
Gebruiker
Het temperatuurbereik controleren
① Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen.
② Druk op of om een menu te selecteren.
- Druk op CANCEL om het menu te verlaten.
| Menu | Standaardinstalling | Temperatuurinstalling | Scherm |
| Een lage omgevingstemperatuur buten instellen. | -5 °C | -15 °C ~ 15 °C | HEAT | ON out Lo |
| Een hoge omgevingstemperatuur buten instellen. | 15 °C | -15 °C ~ 15 °C | ON out H1 |
| De wateruittlaattemperatuur instellen bij een lage omgevingstemperatuur buten. | 55 °C | 25 °C ~ 55 °C | ON H20 Lo |
| De wateruittlaattemperatuur instellen bij een hoge omgevingstemperatuur buten. | 35 °C | 25 °C ~ 55 °C | ON H20 H1 |
| In de stand HEAT worden de wateruittlaattemperatuur aangepast zoals in de illustratie rechts worden getoond. Dit worden gedaan binnen het ingestelde temperatuurbereik. | <Wateruittlaattemperatuur> | H20 Lo max. watertemp. min. watertemp. H20 H1 out Lo out H1 <Omgevingstemperatuur buten> |
| De omgevingstemperatuur buren instellen waar bij de verwarming tijdens de stand HEAT wordenuitgeschakeld. | 24 °C | 5 °C ~ 35 °C | HEAT | OFF | SET |
| De omgevingstemperatuur buren instellen waar bij de reserveverwarming worden ingeschakeld. | 0 °C | -15 °C ~ 20 °C | HEATER | ON | OUT |
| De wateruutilaattemperatuur instellen tijdens de stand *1 COOL. | 10 °C | 5 °C ~ 20 °C | *1, *2 COOL | | SET |
| De temperatuur van de sanitaire watertank instellen. | 52 °C | 40 °C ~ 75 °C | TANK | | SET |
1 Het systeem is vergrendend om te werken zonder COOL modus. Het kan alleen door erkende installmenteurs of once geautiserde servicepartners worden ontgrendend.
2 Alleen weergegeven wanneer COOL worden ontrendeld.
Gebruiker

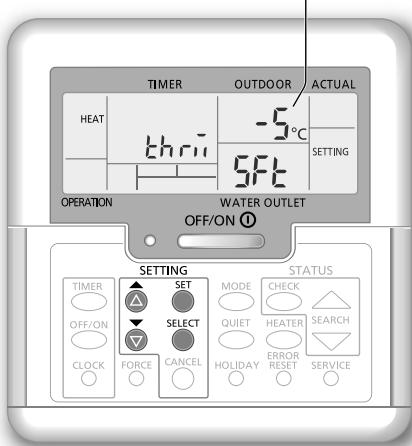

De watertemperatuur verschuiven
Met deutsche functie kurz u de wateruitlaattemperatuur eenvoudig verschuiven als de instelling nicht zoals gewenst is.
① Druk op SET om de stand voor verschuving van de watertemperatuur te openen.
② Druk op SELECT om de instelling te wijzigen.
③ Druk op of om de gewenste temperatuur in te stellen. (temperatuurbereik: -5 °C ~ 5 °C)
④ Druk op SET om de instelling te bevestigen.
Gewenste temperatuurinstelling
Opmerking:
Druk op of wacht 30 seconden om de stand SETTING te verlaten.
- De ingestelde temperatuur wird na bevestiging in het system opgeslagen.
- De stand SETTING kan nicht worden geactiveerd als de indicatielampjes SERVICE en STATUS branden.
- Het systemd verschuft de temperatuur binnen het bereik van de wateruutilaattemperatuur.
Gebruiker
Vakantiestand
- Door een of meerere dagen als vakantie in te stellen, kutn utijdens uw afwezigheid energie bespecte hervat hetystemwet bedrijf met de ingeselde temperatur.
- Controller vór het instellen dat het systeme isuitgeschakeld.
- Het system hervat zichnbiedrivf automatisch na de laaatstevakantietdag om 00:00 uer middernacht.
- De dag waarop u de vakantiestand instelt, worden als dag 1 geteld.
Voorbeeld:
U stelt devakantiestand in op 21 Juni om 08:00 uur's ochtends. Als u 3ragen instelt, hervat het systeme jijn bedrijf op 24 Juni om 00:00 uur middernacht.

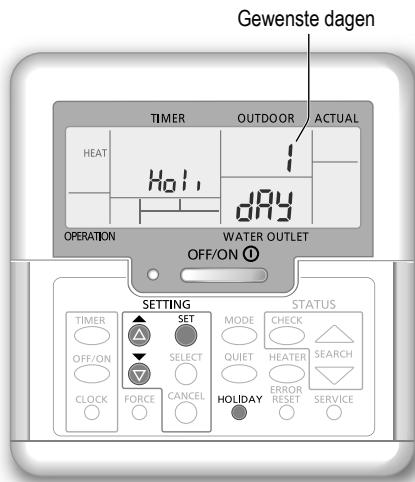

① Druk op HOLIDAY om devakantiestand te openen.
② Druk op of om het gewenste aantalragen in te stellen.
(Instelbereik: 1 dag ~ 999 dagen)
③ Druk op SET om deinstalling te bevestigen.
Opmerking:
- Druk op of wacht 30 seconden om devakantiestand te verlaten.
Dealer De bediening/instellenen moeten worden uitgevoerd door een erkende dealer/specialist.
Gebruiker De bediening/installingen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker.
Gebruiker

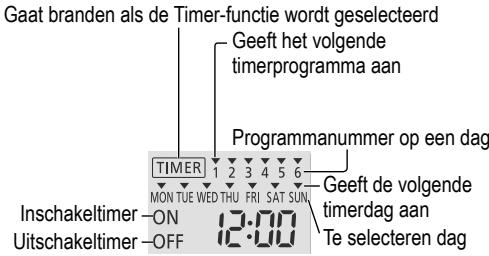

De weektimer stellen
Deze functie bevordert energiebesparing doordat u voor elkde dag maximaal 6programma's kunt instellen.
① Druk op timER om de instelstand van de timer te openen.
Druk op of om de gewenste dag te selecteren.
③ Druk op SELECT om de selectie te bevestigen.
④ "1" knippert, druk op SELECT als u programa 1 wilt instellen.
⑤ Druk op OFF/ON om de in- of uitschakeltimer te selecteren.
Druk op of om de gewensteijd te selectoren.
U kunt MODE QUIT HEATER en de thermoverschuiving van de watertemperatuur instellen.
Druk op SET om programme 1 te bevestigen. De geselecteerde dag worden gemarkeerd met
- Na 2 seconden schakelt het scherm overaar het volgende programme. Herhaal stap ④ t/m ⑦ als u de programme's 2 t/m 6 wilt instellen.
- Wonneerijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop SET wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beeindigd.

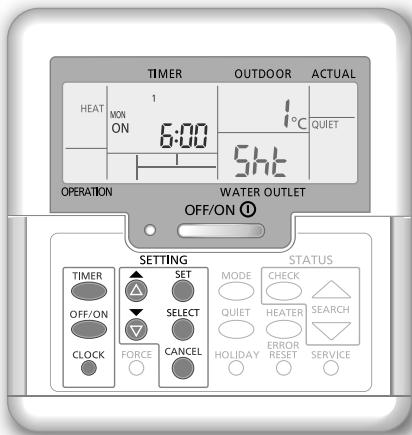

Het huidige timerprogramma controlleren
① Druk op TIMER om de timerstand te openen, en druk op SELECT om de daginstelling te openen.
② Druk op of tot de gewenste dag verschijnt, druk op om de selectie te bevestigen.
Druk op of om de ingestelde programme's te controlen.
Het huidige timerprogramma wijzigen of een新产品 timerprogramma toevoegen
① Voer stappen ① t/m ⑦ van "De weektimer instellen"uit om een bestand timerprogramma te wijdigen of een新产品 timerprogramma toe te voegen.
Het huidige timerprogramma annuleren
① Druk op SELECT om de daginstelling te openen.
② Druk op of tot de gewenste dag wordt weergegeven, en druk op om de programma-instelling te openen.
③ Druk op of in tot dat de gewenste programma verschijnd in de display. CANCEL Druk op om het programme te annuleren; verdwijnt.
De weektimer uitschakelen/ inschakelen
Druk op en verrolgens op CANCEL om de weektimer uit te schakelen.
Druk op TIMER en nervologens op SET om de laatste weektimerinstelling in te schakelen.
De weektimer stellen
Opmerking:
- U kunt met de timer voor iedere dag van de week (maandag tot zondag) maximaal 6 programme's per dag instellen.
- Wanner het systeme wordt ingeschakeld door de timer, za de wateruitlaattemperatuur worden geregold uitgaande van de eeder ingestelde temperatuur.
- U kunt Niet op een dag tweekee hetzelfde timerprogramma instellen.
- U kunt 2 of meer davon instellen metdezelfde timerinstelling.
Onderhoud
Mono bloc-unit
In geval van een stroomstoring of een defect in de pompwerking moet eventueel aanwezig water uit het systeme afgelaten worden (volg de aanwijzingen in de onderstaande illustratie).
Stilstaand water in het systeme kan gemakkelijk bevriezen en het systeme schadigen.
- Blokker de luchtinlaat-en luchtuiiataopeningen nicht onions hierdoor de apparatuur misschien slecht zal presten of defect zal raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
- Maak in de winter de mono bloc-unit vrij van sneeuw en verwijder de sneeuw zodate de inlaat- en uitaatopeningen Niet geblokkeerd+kunnen worden.
External filter
- Reinig het externe filter ten minste een keer peraar. Als u dat nalaat, kan het filter verstopt raken en het system kapot gaan. Vraag een erkende dealer om advies.
Inspectie
- Om te zorgen dat de units optimaal functioneren,要去en de units, het externe filter en de bedrading regelmatig geinspecteerd worden. Vraag een erkende dealer om advies over het onderhoud.
- Verwijder eventuele obstakels bij de luchtinlaat-en luchtuitlaatopeningen van de mono bloc-unit.
Bij langdurige inactiviteit
- Schakel de stroomtoevoer Niet UIT. Als u de stroomtoevoer uitschakelt, worden de automatische werkung van de waterpomp gestopt en de waterpomp geblokkeerd.
Omstandigheden waar bij u hulp要去 inroepen
Ontkoppel de stroomtoevoer
en consulteer een erkende dealer in de volgende omstandigheden:
- Een abnormaal lawaaiijdens de werkig.
- Er zijn waterdruppels/vreemde deeltjes in de afstandsbediening binnengedrøngen.
- De zekering springt regelmatiguit.
- De stroomdraad worden onnatuurlijk warm.
De volgende symptomen geben geen defect aan.
| Symptom | Oorzaak |
| Geluid van stromend waterijdens werkung. | • Stromend koelmiddel in het apparaat. |
| Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart. | • De vertraging dient ter bescheming van de compressor. |
| Er komt water/stoom uit de mono bloc-unit. | • Er is condensatie of verdamping in de leidingen. |
| Er komt stoorn uit de mono bloc-unit in de verwarmingsstand. | • Dit wordtveroorzaakt door ontdooiing in de warmtewisselaar. |
| De mono bloc-unit werkt nicht. | • Dit wordtveroorzaakt door een beveiligingsfunctie van het system wanner de buitentemperatuur buiten het bedrijsbereik is. |
| Het system wordt uitgeschakeld. | • Dit wordtveroorzaakt door de beveiligingsfunctie van het system. Als de waterinlaattemperatuur lager is dan 10 °C, stopt de compressor en wordt de reserveverwarming ingeschakeld. |
| Het is moeilijk het system te verwarmen. | • Wanner het paneel en de vloer tegelijk verwarmd worden, kan de warmwatertemperatuur dalen en de verwarmingscapaciteit van het system afnemen.
• Als de buitentemperatuur laag is, heeft het system welticht meerijd nodig om op te warmen.
• De in- of uitlaat van de mono bloc-unit wordt geblokkeerd door een obstakte Zoals een berg sneeuw.
• Als de ingestelde wateruitlaattemperatuur laag is, heeft het system welticht meerijd nodig om op te warmen. |
| Het system wordt nicht onmiddelijk warm. | • Als het system�显示屏 bedrijf begint bij een lage watertemperatuur, heeft het enigeijd nodig om het water te verwarmen. |
| De reserveverwarming wordt automatisch ingeschakeld als hij is uitgeschakeld. | • Dit wordtveroorzaakt door beveiligingsfunctie van de warmtewisselaar van de unit. |
| Het bedrije begint automatisch wanner de timer nicht is ingesteld. | • De sterilisatietimer is ingesteld. |
| Het weergegeven energieverbruik verandert nicht. | • Het geheugen worden eenmaal per our opgeslagen. Bij een stroomstoring worden de gegeveens van het vorige aan weltebegeven.
• Het totale energiebereik heeft 999 dagen bereikt. Druk op CANCE om de teller te resetten. |
| De indicator HEAT knippert op het scherm. | • Het system is bezig met ontdooien. |
| Het koelsysteme blijft enkele minuten luid hoorbaar werken. | • Dit wordtveroorzaakt door een beveiligingsfunctieijdens het ontdooien bij een buitentemperatuur onder -10 °C. |
| De stand *1 COOL kan Niet worden gezrukt. | • Het system is vergrendeld en werkt alleen in de stand HEAT. |
Controleer het volgende voordat u een onderhoudsmonteur belt.
| Symptom | Controleer |
| Het bedrivif in de stand \(HEAT/^{*1}COOL\)werkt Niet efficiènt. | • Stel de temperatuur correct in.• Sluit de verwarmer-/koelingsklep van het paneel.• Verwijder eventuèle obstkels in de luchtinlaat- en luchtuitlaatoppeningen van de mono bloc-unit. |
| Luidruchtig tijdens werkinq. | • De mono bloc-unit is op een schuinie plaats geinstalleerd.• Sluit de behuizing goed. |
| Het systemer werkinq Niet. | • De stroomonderbreker is in werkinq getreden of geactiveerd. |
| Het bedrifslampe brandt Niet of er worden niets weergegeven op de afstandsbediening. | • Controleer of de stroomtoevoer werkct en er geen stroomstoring is opgetreden. |
Knop Stand Extra verwarming
FORCE - Als er in het systeem een storing optreedt, kan de reserveverwarming worden gebruikt om het water te verwarmen.
Druk op FORCE om de reserveverwarming in te schakelen.
OFF/ON ①
Druk op als u de reserveverwarming wilt uitschakelen.
- Tijdens geforceerd verwarmen können er geen andere functies worden gebruikt.
- Deze functie is alleen beschikbaar bij bepaalde foutcodes.
- Neem contact op met uw dealer voor meer details.
1 Het systeme is vergrendel om te werken zonder COOL modus. Het kan alleen door erkende installateurs of once geautisererde servicepartners worden ontrendel.
2 Alleen weergegeven wanner COOL word modus ontrendeld.
Problemen op losses
Het bedrijsflampje knippert en er verschijnt een foutcode op het scherm.
| TIMER |
| TIMER | 1 2 3 4 5 6 |
| MON TUE WED THU FRI SAT SUN |
| ON | H 15 |
| OFF | |
| Diagnose op het scherm | Afwijking of beveiligingsfunctie |
| H12 | Capaciteit stembiet Niet overeen |
| H15 | Afwijking van temperatuursensor van compressor |
| H20 | Afwijking bij waterpomp |
| H23 | Afwijking bij sensor van koelmiddel 1 |
| H27 | Afwijking bij onderhoudsklep |
| H42 | Lagedrukbbeveiliging van compressor |
| H62 | Afwijking bij waterdoorstroming |
| H64 | Afwijking bij hogedruksensor |
| H65 | Afwijking bij circulatie ontdooiingswater |
| H70 | Afwijking bij overbelastingsbeveiliging van reserveverwarming |
| H72 | Afwijking bij tanktemperatuursensor |
| H76 | Communicatiefout van de afstandsbediening |
| H90 | Afwijking bij communicator binnenunit/buitenunit |
| H91 | Afwijking bij overbelastingsbeveiliging van tankverwarming |
| H95 | Afwijking bij spanningsaansluiting |
| H98 | Bveiligingsfunctie voor hoge druk buiten |
| H99 | Antivriesbeveiliging van warmtewisselaar binnen |
| Diagnose op het scherm | Afwijking of beveiligingsfunctie |
| F12 | Drukschakelaar is geactiveerd |
| F14 | Onvoldoende rotatie van compressor |
| F15 | Afwijking bij vergrendeling van ventilatormotor buiten |
| F16 | Algemene stroombeveiliging |
| F20 | Overbelastingsbeveiliging voor compressortemperaatuur |
| F22 | Overbelastingsbeveiliging voor temperaatuur van transistormodule |
| F23 | Afwijkende DC-piek tijdens bedrijf |
| F24 | Afwijking tijdens koelcyclus |
| F25 | Afwijking tijdens *1koelen/verwarmen |
| F27 | Afwijking bij drukschakelaar |
| F30 | Afwijking bij wateruitlaatsensor 2 |
| F36 | Afwijking bij temperatuursensor voor buitenlucht |
| F37 | Afwijking bij waterinlaatsensor |
| F40 | Afwijking bij afvoersensor buiten |
| F41 | Afwijking bij correctie vermogensfactor |
| F42 | Afwijking bij sensor van warmtewisselaar buiten |
| F43 | Afwijking bij sensor voor ontdooien buiten |
| F45 | Afwijking bij wateruitlaatsensor |
| F46 | Afwijkingen bij ontkoppeling stroomtransformator buiten |
| F48 | Afwijking bij uitlaattemperatuursensor van verdamper |
| F49 | Afwijking bij uitlaattemperatuursensor van bypass |
| F95 | Afwijking hoge druk bij *1koelen |
1 Het system is vergrendeld om te werken zonder COOL modus. Het kan alleen door erkende installateurs of once geautiserde servicepartners worden ontrendeld.
2 Alleen weergegeven wanner COOL worden ontgrendeld.
Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruktte elektrische en elektronische producten en batterijen nicht met het algemene huishoudelijkige afval gemengd worden.
Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijden draagt u uw steentie bij tot het beschemen van waardevolle middelen en tot de préventione van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden konnen ontstaan.
Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een Niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.
Voor zakengebruikers in de Europese Unie
Indien u elektrische en elektronische utrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.
[Informatie over de verwijdering in andere landen buiten de Europese Unie]
Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.
De bediening/instelleningen要去en worden uitgevoerd door een erkende dealer/specialist.
Functie Beton drogen
- Wordtijd bouwwerkzaamhedengebruikt om beton bij een Vooringestelde temperatuur te drogen.
① Druk gegliktijdig op SET en CHECK en houd deze 5 seconden ingedrukt totdat op het display "ro an con" worden weergegeven.
② Druk op
(Op het display wordt "dr y [con" weergegeben.)
③ Druk op SELECT om de dag te selectoren.
Druk op of om de gewenste temperatuur in te stellen.
④ Druk op SET om de keuze te bevestigen.
⑤ Herhaal stap ③ en ④ om andere davon en temperaturen in te stellen.
- Druk op CANCEL om het menu te verlaten.

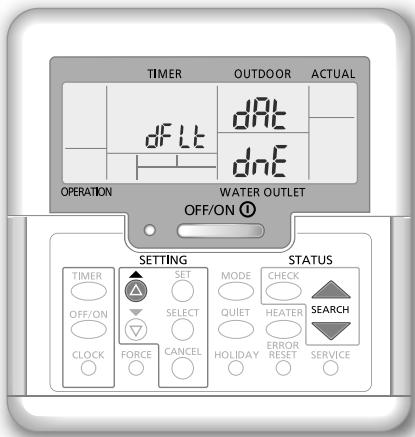

Voor het resetten van de afstandsbediening maar de standard instellingen
① Houd , , 5 seconden lang ingedrukt. De werkung is in dieijd uitgeschakeld.
② Het scherm geeft ter bevestiging 2 seconden lang "fLc, fRc, dnC" weer. Na 2 seconden verandert het waar de normale weergave.
Obrigado por adquirir um produit Panasonic.
