BEDIENUNGSANLEITUNG WH-MDC09G3E5 PANASONIC

Bedienungsanleitung (Kompaktgerät) Luft/Wasser-Wärmepumpe Installationsanleitung liegt bei.

Wir danken Ihnen für den Kauf dieses Panasonic-Produkts. Bevor Sie das System in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

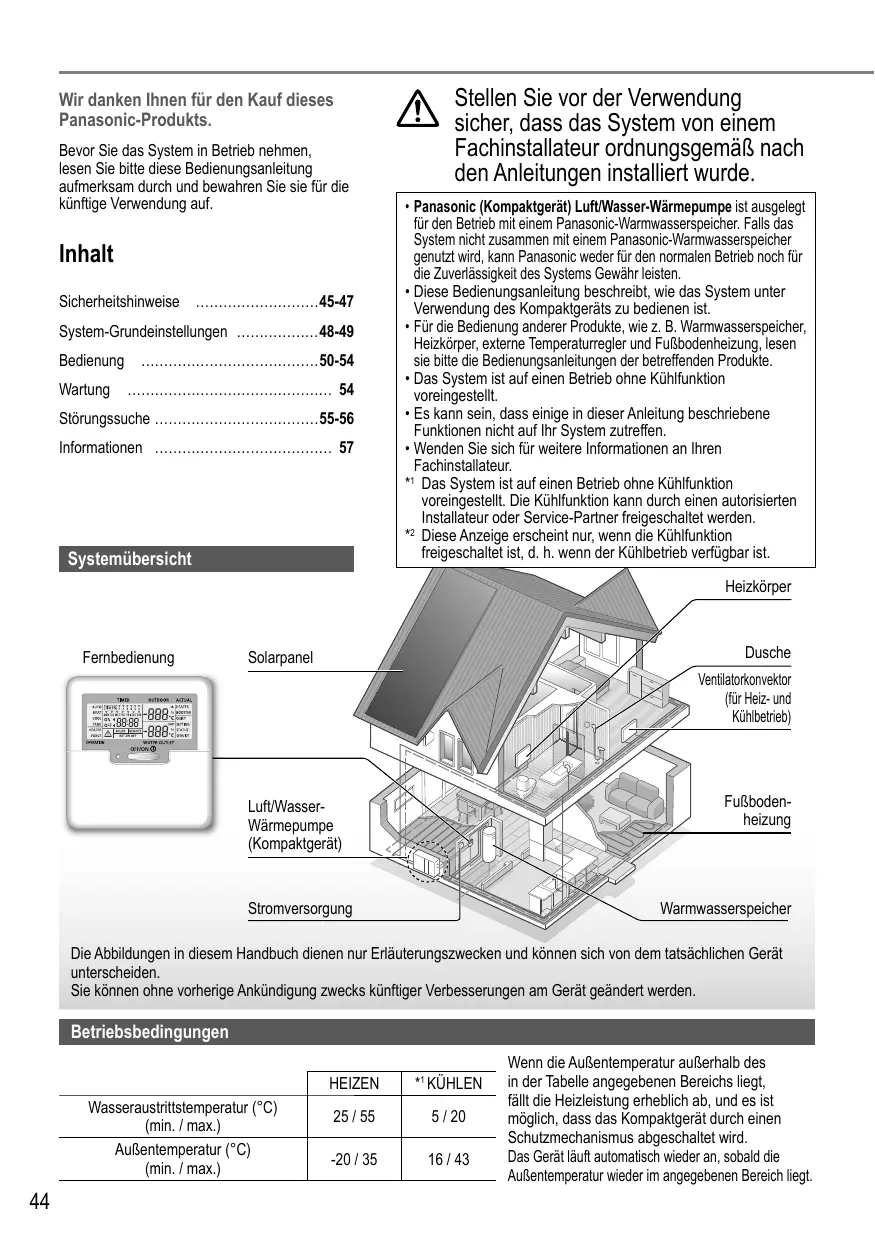

Inhalt Sicherheitshinweise ………………………45-47 System-Grundeinstellungen ………………48-49 Bedienung …………………………………50-54 Wartung

Störungssuche ………………………………55-56 Informationen ………………………………… 57

Stellen Sie vor der Verwendung sicher, dass das System von einem Fachinstallateur ordnungsgemäß nach den Anleitungen installiert wurde. • Panasonic (Kompaktgerät) Luft/Wasser-Wärmepumpe ist ausgelegt für den Betrieb mit einem Panasonic-Warmwasserspeicher. Falls das System nicht zusammen mit einem Panasonic-Warmwasserspeicher genutzt wird, kann Panasonic weder für den normalen Betrieb noch für die Zuverlässigkeit des Systems Gewähr leisten. • Diese Bedienungsanleitung beschreibt, wie das System unter Verwendung des Kompaktgeräts zu bedienen ist. • Für die Bedienung anderer Produkte, wie z. B. Warmwasserspeicher, Heizkörper, externe Temperaturregler und Fußbodenheizung, lesen sie bitte die Bedienungsanleitungen der betreffenden Produkte. • Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. • Es kann sein, dass einige in dieser Anleitung beschriebene Funktionen nicht auf Ihr System zutreffen. • Wenden Sie sich für weitere Informationen an Ihren Fachinstallateur. *1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden. *2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist. Heizkörper

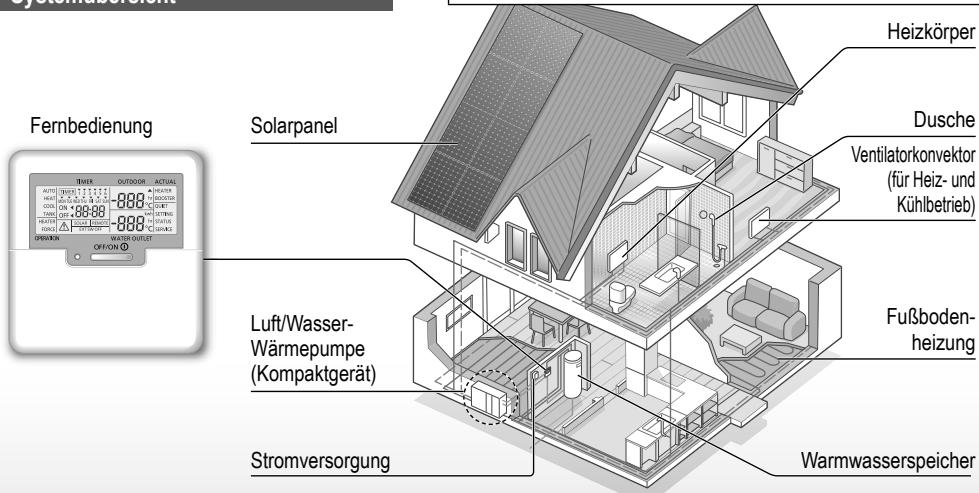

Ventilatorkonvektor (für Heiz- und Kühlbetrieb)

Luft/WasserWärmepumpe (Kompaktgerät)

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können ohne vorherige Ankündigung zwecks künftiger Verbesserungen am Gerät geändert werden.

Wasseraustrittstemperatur (°C) (min. / max.) Außentemperatur (°C) (min. / max.)

Wenn die Außentemperatur außerhalb des in der Tabelle angegebenen Bereichs liegt, fällt die Heizleistung erheblich ab, und es ist möglich, dass das Kompaktgerät durch einen Schutzmechanismus abgeschaltet wird. Das Gerät läuft automatisch wieder an, sobald die Außentemperatur wieder im angegebenen Bereich liegt.

Die Nichtbeachtung dieses Hinweises zu ACHTUNG kann Verletzungen oder zu Beschädigungen am Gerät führen. Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote: Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf. Diese Symbole weisen auf Schritte hin, die unbedingt durchgeführt werden MÜSSEN.

Kompaktgerät Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen benutzt werden, wenn sie bei der Verwendung beaufsichtigt werden oder Anleitungen hinsichtlich der Benutzung des Geräts in einer sicheren Art und Weise erhalten haben und sich über die entsprechenden Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und benutzerseitige Wartung dürfen nicht durch Kinder erfolgen, die dabei nicht beaufsichtigt werden. Bitte wenden Sie sich an einen Fachinstallateur oder Kundendienst, um die Einbauteile reinigen zu lassen bzw. wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft. Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachinstallateur bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemitteltyps kann das Produkt beschädigt werden oder gar Verletzungen hervorgerufen werden.

Die Nichtbeachtung dieses Hinweises VORSICHT kann zu schweren Verletzungen oder gar zum Tod führen.

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Sicherheitshinweise Das Gerät darf nicht in einer potenziell explosiven oder entflammbaren Atmosphäre verwendet werden. Andernfalls besteht Brandgefahr. Fassen Sie nicht in das Kompaktgerät und stecken Sie auch keine Gegenstände hinein. Drehende Teile könnten sonst zu Verletzungen führen. Fassen Sie bei Gewittern nicht das Kompaktgerät an, da die Gefahr von Stromschlägen besteht. Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen. Stromversorgung Verwenden Sie keine modifizierten oder miteinander verbundenen oder nicht spezifizierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden. Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden: • Schließen Sie das Gerät nicht zusammen mit anderen Geräten an einer Steckdose an. • Das Klimagerät darf nicht mit nassen Händen bedient werden. • Das Netzkabel darf nicht geknickt und nicht verdreht werden.

Bei Beschädigung des Netzkabels muss das Kabel durch entsprechendes Fachpersonal ersetzt werden, um eine Gefährdung für Personen zu vermeiden. Dieses Gerät ist mit einem Fehlerstrom-Schutzschalter ausgestattet. Lassen Sie im Zuge von Inspektions- und Wartungsarbeiten den Fehlerstrom-Schutzschalter prüfen. Fehlfunktionen des Fehlerstrom-Schutzschalters können zu Stromschlägen und/oder Bränden führen. Es wird dringend empfohlen, in bauseitigen Hausunterverteilungen eine zusätzliche FehlerstromSchutzeinrichtung zu installieren, um Stromschlägen und Bränden vorzubeugen. Vor Arbeiten an der Elektrik ist die Stromzufuhr zu allen Geräten zu unterbrechen. Im Fall einer Funktionsstörung oder einer Fehlfunktion darf das Gerät nicht mehr benutzt werden und die Stromversorgung ist zu unterbrechen. (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen) Beispiele für Funktionsstörungen bzw. Fehlfunktionen • Fehlerstrom-Schutzschalter wird häufig ausgelöst. • Brandgeruch. • Auftreten ungewöhnlicher Geräusche oder Vibrationen des Geräts. • Aus dem Gerät tropft heißes Wasser. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachinstallateur. Tragen Sie während der Inspektion und Wartung Handschuhe.

Kompaktgerät Zwecks Vermeidung von Beschädigungen und Korrosion am Gerät darf dieses nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden. Das Gerät darf nicht in der Nähe von Verbrennungsgeräten oder in einem Badezimmer installiert werden. Andernfalls besteht die Gefahr von Stromschlägen oder Bränden. Während des Betriebs sollte die Wasseraustrittsleitung des Geräts nicht berührt werden. Keine Gegenstände auf oder unter dem Gerät unterbringen. Die scharfkantigen Aluminiumlamellen dürfen nicht berührt werden. da dies Verletzungen zur Folge haben kann.

Fernbedienung Befeuchten Sie die Fernbedienung nicht. Beachten Sie dies nicht, kann ein Stromschlag oder ein Brand die Folge sein. Drücken Sie die Tasten an der Fernbedienung nicht mit harten oder spitzen Gegenständen. Andernfalls könnte das Gerät beschädigt werden. Die Fernbedienung darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden. Inspizieren oder warten Sie die Fernbedienung nicht selbst. Lassen Sie sich von Ihrem Fachinstallateur beraten, um Verletzungen aufgrund nicht ordnungsgemäßer Bedienung vorzubeugen.

ACHTUNG Bitte beachten Sie, dass bei Warmwasserentnahme und zeitgleicher Entkeimung die Verbrühungsgefahr erheblich steigt. Die Kondensatleitung muss korrekt angeschlossen sein, damit Wasseraustritte in den Installationsbereich vermieden werden. Im Zuge von Inspektions- und Wartungsarbeiten sind die Montagehalterungen der Geräte zu prüfen und bei Bedarf erneut zu befestigen. Bitten Sie einen autorisierten Fachinstallateur, die Entkeimungsfunktion so einzustellen, dass sie den örtlich geltenden Vorschriften und Gesetzen entspricht.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden. Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts vor der Reinigung oder Wartung zu unterbrechen. Dieses System setzt sich aus mehreren Geräten zusammen. Vor Arbeiten an der Elektrik des Geräts sind alle Stromzufuhren zu unterbrechen, um Stromschläge, Verbrennungen und tödliche Verletzungen zu vermeiden.

System-Grundeinstellungen Installateur

Die System-Grundeinstellungen sind in Abhängigkeit vom jeweils eingebauten Gerätemodell vorzunehmen. Es wird empfohlen, sämtliche Einstellungen und Änderungen von einem autorisierten Fachinstallateur oder Kundendienst vornehmen zu lassen. • Nach der Installation können durch den Anwender Einstellungen vorgenommen werden. Die ursprünglichen Einstellungen bleiben solange erhalten, bis sie vom Anwender geändert werden. • Die Fernbedienung kann für unterschiedliche Systeme verwendet werden. • Achten Sie darauf, dass die Betriebs-LED vor dem Einstellen nicht leuchtet. • Falsche Einstellungen können dazu führen, dass das System nicht ordnungsgemäß funktioniert. Bitte wenden Sie sich in diesem Fall an Ihren Fachinstallateur.

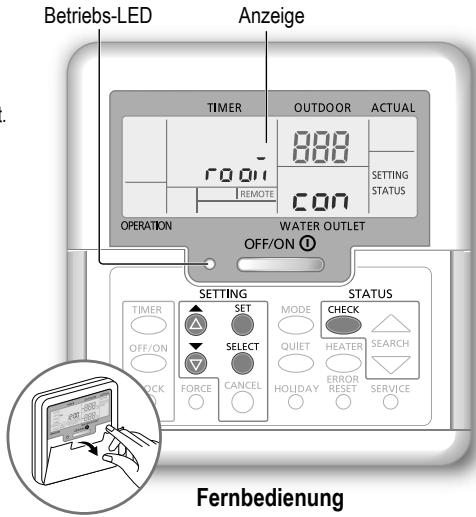

Betriebs-LED Anzeige

1 Drücken Sie und gleichzeitig 5 Sekunden lang, bis auf dem Display SETTING STATUS angezeigt wird. 2 Drücken Sie bzw. , um den gewünschten Menüpunkt auszuwählen. 3 Drücken Sie

, um den Menüpunkt aufzurufen.

4 Drücken Sie bzw. , um YES/NO (Ja/Nein) oder andere Optionen zu wählen. YES: Aktivieren der Einstellung NO: Deaktivieren der Einstellung 5 Drücken Sie zur Bestätigung

Menüpunkte (1 bis 20) 1 2 3 4

Anschluss eines externen Raumthermostaten Einstellung, ob ein optionaler Raumthermostat angeschlossen ist oder nicht. Auswahl der Elektro-Zusatzheizung Verringerung der Leistung der Heizung bei entsprechendem Minderbedarf. *Die jeweiligen Optionen sind modellabhängig. Wasserfrostschutzfunktion Aktivierung bzw. Deaktivierung der Wasserfrostschutzfunktion bei ausgeschaltetem Gerät. Verbindung zum Warmwasserspeicher Zur Auswahl, ob eine Verbindung zum optionalen Warmwasserspeicher hergestellt werden soll oder nicht. Hinweis: Wenn NO ausgewählt wird, werden die Menüs 5 bis 15 übersprungen. Vorrang des Solarpanels Auswahl des Solarpanels zur Warmwasserspeicheraufheizung. *1, *2 Vorrang der Kühlung Einstellung des Vorrangs der Raumkühlung in der COOL + TANK-Betriebsart (d. h. gegenüber der Brauchwassererwärmung). Hinweis: Wenn YES ausgewählt ist, werden die Menüs 8 und 9 für die COOL + TANK-Betriebsart übersprungen. Vorrang der Heizung Einstellung des Vorrangs der Heizung in der HEAT + TANK-Betriebsart (Heizung und Warmwasser). Hinweis: Wenn YES ausgewählt ist, werden die Menüs 8 und 9 für die Heizund Brauchwasserbetriebsart übersprungen. *1, *2 Betriebsdauer Kühl-/Heizintervall Einstellung der Zeitspanne des Kühlbetriebs bzw. Heizbetriebs in der Betriebsart Kühl- und Warmwasserbetrieb bzw. Heiz- und Warmwasserbetrieb. Hinweis: Wenn in den Menüs 6 und 7 YES ausgewählt ist, wird dieses Menü übersprungen. *1 Aufheizdauer Warmwasserspeicher Einstellung der Zeitspanne des Warmwasserbetriebs in der Betriebsart Kühlund Warmwasserbetrieb bzw. Heiz- und Warmwasserbetrieb. Hinweis: Wenn in den Menüs 6 und 7 YES ausgewählt ist, wird dieses Menü übersprungen.

Fernbedienung Standardeinstellung Einstellung NO (nein)

1/2 Stunde – 10 Stunden

5 Minuten – 1 Stunde und 35 Minuten

Schritte/Einstellungen, die nur von einem Fachinstallateur bzw. vom Kundendienst durchgeführt werden dürfen. Schritte/Einstellungen, die von einem Fachinstallateur bzw. vom Kundendienst oder vom Anwender durchgeführt werden können.

10 Warmwasser-Zusatzheizung 11

Aktivierung bzw. Deaktivierung der Zusatzheizung des Warmwasserspeichers. Hinweis: Wenn NO ausgewählt wird, wird das Menü 11 übersprungen. Einschaltverzögerung der Warmwasser-Zusatzheizung Zur Verzögerung der Aktivierung der Zusatzheizung, während das System den Warmwasserspeicher erwärmt.

20 Minuten – 1 Stunde und 35 Minuten

• Während der Entkeimung besteht bei Warmwasserentnahme erhöhte Verbrühungsgefahr. • Bitten Sie einen autorisierten Fachinstallateur, die Entkeimungsfunktion so einzustellen, dass sie den örtlich geltenden Vorschriften und Gesetzen entspricht. 12 Entkeimung Einstellung einer eventuell erforderlichen Entkeimung des Warmwassers. YES NO YES (ja) Hinweis: Wenn NO ausgewählt wird, werden die Menüs 13 bis 15 (ja) (nein) übersprungen. Monday Monday (Montag) – 13 Tag und Uhrzeit der Entkeimung Einstellung von Tag und Uhrzeit der einmal pro Woche durchzuführenden (Montag) Sunday (Sonntag) Entkeimung (auch bei ausgeschaltetem Gerät). 12:00 0:00 – 23:50 14 Entkeimungstemperatur 70 °C 40 °C ~ 75 °C Einstellung der Entkeimungstemperatur. 15 Entkeimungsdauer 5 Minuten – Einstellung der Zeitspanne, während der die zur Entkeimung erforderliche 10 Minuten 1 Stunde Speichertemperatur beibehalten werden soll. 16 Zusatz-Gehäuseheizung YES NO Einstellung, ob eine Zusatz-Gehäuseheizung eingebaut ist oder nicht. NO (nein) (ja) (nein) Hinweis: Wenn NO gewählt wird, wird das Menü 17 übersprungen. 17 Art der Steuerung der Zusatz-Gehäuseheizung Typ A: Aktivierung nur während des Abtauzyklus. A A B Typ B: Aktivierung bei Außentemperaturen von 5 °C und weniger. 18 *1, *2 Außentemperatur zum Umschalten in den Kühlbetrieb Einstellung der Außentemperatur, bei der in der Betriebsart AUTO vom Heiz15 °C 5 °C ~ 25 °C (HEAT) in den Kühlbetrieb (COOL) geschaltet wird. 19 *1, *2 Außentemperatur zum Umschalten in den Heizbetrieb Einstellung der Außentemperatur, bei der in der Betriebsart AUTO vom Kühl10 °C 5 °C ~ 25 °C (COOL) in den Heizbetrieb (HEAT) geschaltet wird. 20 Estrichtrocknung Einstellungen zum Trocknen von Estrich nach einem Zeitprogramm mit voreingestellten Temperaturen. 1 Tag – 99 Tage Dieser Menüpunkt darf nur zur Estrichtrocknung im Rahmen von Bauarbeiten verwendet werden. Weitere Hinweise siehe auf der Seite „Informationen“.

System-Grundeinstellungen

Vorbereitung der Fernbedienung 1 Drücken Sie

2 Drücken Sie einzustellen.

, um den aktuellen Wochentag

3 Drücken Sie zur Bestätigung

4 Wiederholen Sie die Schritte 2 und 3 , um die aktuelle Uhrzeit einzustellen.

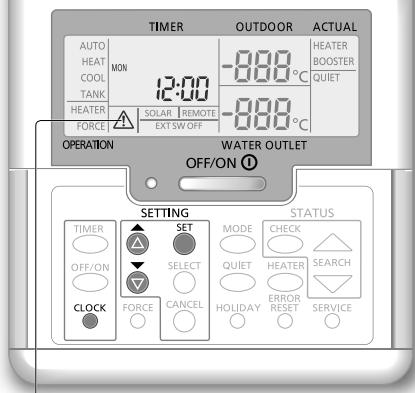

• Der aktuelle Wochentag und die Uhrzeit müssen eingestellt werden, - wenn die Stromzufuhr zum ersten Mal eingeschaltet wird und - wenn seit der letzten Abschaltung eine lange Zeit vergangen ist. • Die eingestellte aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen. Warnanzeige (Warmwasserspeichertemperatur über 60°C) *1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden. *2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

Das System wurde durch einen externen Schalter ausgeschaltet.

Ein- bzw. Ausschalten des Systems Drücken Sie

Wenn das System eingeschaltet ist, leuchtet die Betriebs-LED, und auf dem Display werden die Wasseraustrittstemperatur und die Außentemperatur angezeigt. Anwender

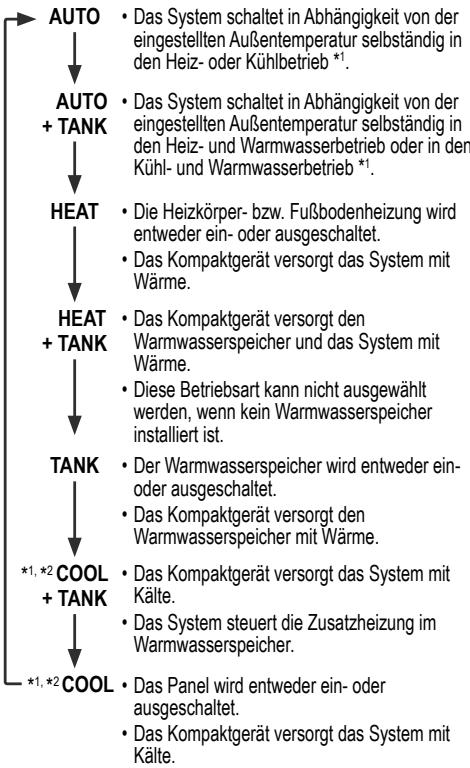

Wahl der Betriebsart Drücken Sie

, um die Betriebsart auszuwählen.

AUTO • Das System schaltet in Abhängigkeit von der eingestellten Außentemperatur selbständig in den Heiz- oder Kühlbetrieb *1. AUTO • Das System schaltet in Abhängigkeit von der + TANK eingestellten Außentemperatur selbständig in den Heiz- und Warmwasserbetrieb oder in den Kühl- und Warmwasserbetrieb *1.

• Die Heizkörper- bzw. Fußbodenheizung wird entweder ein- oder ausgeschaltet. • Das Kompaktgerät versorgt das System mit Wärme.

Flüsterbetrieb Drücken Sie . • In dieser Betriebsart wird der Schallpegel des Kompaktgeräts verringert. Die Heiz- bzw. Kühlleistung *1 kann dabei verringert werden.

HEAT • Das Kompaktgerät versorgt den + TANK Warmwasserspeicher und das System mit Wärme. • Diese Betriebsart kann nicht ausgewählt werden, wenn kein Warmwasserspeicher installiert ist. TANK • Der Warmwasserspeicher wird entweder einoder ausgeschaltet. • Das Kompaktgerät versorgt den Warmwasserspeicher mit Wärme.

Überprüfen des Systemstatus . 1 Drücken Sie Auf dem Display wird STATUS angezeigt. bzw. , um 2 Drücken Sie Statusinformationen abzufragen. • Estrichtrocknung (wird während des Normalbetriebs nicht angezeigt) • Wasserrücklauftemperatur • Warmwasserspeichertemperatur • Verdichterfrequenz • Letzter aufgetretener Störungscode • Gesamtleistungsaufnahme im Heizbetrieb (bis zu 999 Tage) • Gesamtleistungsaufnahme im Kühlbetrieb *1 (bis zu 999 Tage) • Gesamtleistungsaufnahme im Warmwasserbetrieb (bis zu 999 Tage)

*1, *2 COOL • Das Kompaktgerät versorgt das System mit + TANK Kälte. • Das System steuert die Zusatzheizung im Warmwasserspeicher. *1, *2 COOL • Das Panel wird entweder ein- oder ausgeschaltet. • Das Kompaktgerät versorgt das System mit Kälte. Anwender

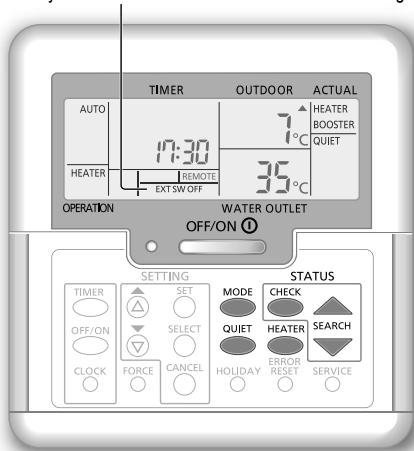

Freischalten der Elektro-Zusatzheizung Drücken Sie

• Die Elektro-Zusatzheizung stellt bei niedrigen Außentemperaturen eine zusätzliche Heizleistung zur Verfügung. Sie kann nur im Heizbetrieb genutzt werden. • Die Zusatzheizung wird automatisch zugeschaltet, wenn die programmierten Einstellungen dies erfordern. • Drücken Sie erneut , um die Elektro-Zusatzheizung zu deaktivieren.

Im Normalbetrieb haben die Tasten

, um die STATUS-Anzeige zu verlassen.

• Sobald die STATUS-Anzeige aufgerufen worden ist, wird auf dem Display STATUS angezeigt. • Die STATUS-Anzeige kann nicht aufgerufen werden, während auf dem Display SETTING angezeigt wird. • Bei der Gesamtleitungsaufnahme handelt es sich um einen Schätzwert auf der Grundlage von 230 V Wechselstrom. Präzise Messungen können zu anderen Messwerten führen. und

Installateur Anwender

Schritte/Einstellungen, die nur von einem Fachinstallateur bzw. vom Kundendienst durchgeführt werden dürfen. Schritte/Einstellungen, die von einem Fachinstallateur bzw. vom Kundendienst oder vom Anwender durchgeführt werden können.

Einstellen der Systemtemperaturen

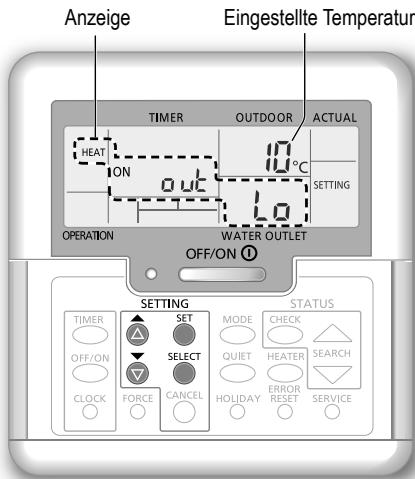

Eingestellte Temperatur

Die Vorlauftemperatur für den Heizbetrieb wird in Abhängigkeit von der Außentemperatur sowie den nachfolgend beschriebenen Einstellungen geregelt. • Um Temperatureinstellungen vorzunehmen oder zu ändern, wenden Sie sich bitte an Ihren autorisierten Fachinstallateur. 1 Drücken Sie 5 Sekunden lang , um in den Einstellmodus der Temperaturvorgaben zu gelangen. Auf dem Display wird SETTING angezeigt. 2 Drücken Sie bzw. auszuwählen. 3 Drücken Sie aufzurufen. 4 Drücken Sie einzustellen.

, um einen Menüpunkt

, um den gewünschten Menüpunkt bzw.

, um die gewünschte Temperatur

5 Drücken Sie zur Bestätigung der Einstellung

• Wiederholen Sie die Schritte 2 bis 5 , um andere Menüpunkte einzustellen. Anwender

Überprüfen der Temperatureinstellungen 1 Drücken Sie 5 Sekunden lang

, um einen Menüpunkt auszuwählen.

TemperaturEinstellbereich

Niedrige Außentemperatur.

-15 °C ~ 15 °C Menüpunkt

Wasseraustritts-Solltemperatur bei niedriger 55 °C Außentemperatur. Wasseraustritts-Solltemperatur bei hoher 35 °C Außentemperatur. Im Heizbetrieb wird die Wasseraustrittstemperatur, wie <Wasseraustrittstemperatur> nebenstehend dargestellt, innerhalb des eingestellten Temperaturbereichs geregelt.

25 °C ~ 55 °C Anzeige

, um in den Einstellmodus der Temperaturvorgaben zu gelangen.

25 °C ~ 55 °C max. Wassertemp. min. Wassertemp.

<Außentemperatur> Grenztemperatur zum Abschalten des Heizbetriebs. Außentemperatur zum Zuschalten der ElektroZusatzheizung.

-15 °C ~ 20 °C HEATER Wasseraustritts-Solltemperatur im Kühlbetrieb * .

*1, *2 COOL Solltemperatur des Warmwasserspeichers.

*1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden. *2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

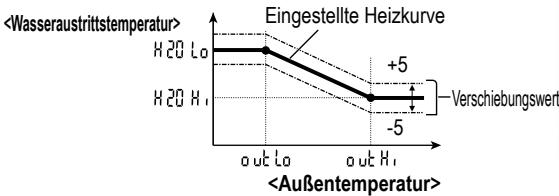

Verschieben der WasseraustrittsSolltemperatur

Gewünschte Temperatureinstellung

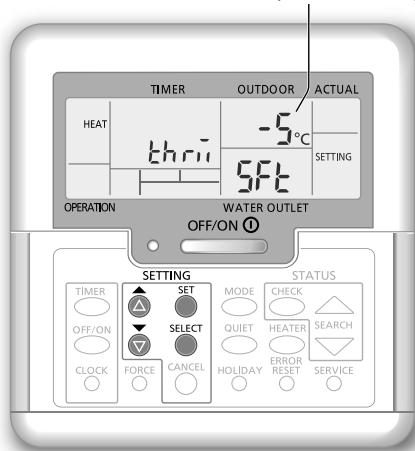

Der Sollwert der Wasseraustrittstemperatur kann bei Bedarf auf einfache Art und Weise verschoben werden. 1 Drücken Sie , um in den Einstellmodus für die Verschiebung der Wasseraustritts-Solltemperatur zu gelangen. 2 Drücken Sie

, um die Einstellung zu ändern.

3 Drücken Sie bzw. , um die gewünschte Temperatur einzustellen. (Temperaturbereich: -5 °C – 5 °C) Eingestellte Heizkurve <Wasseraustrittstemperatur> +5 Verschiebungswert -5 <Außentemperatur> 4 Drücken Sie zur Bestätigung der Einstellung

■ Hinweis: • Drücken Sie oder warten Sie 30 Sekunden lang, um den Programmiermodus (SETTING) zu verlassen. • Die Solltemperatur wird nach der Bestätigung im System gespeichert. • Der Programmiermodus (SETTING) kann nicht aufgerufen werden, wenn die SERVICE- oder die STATUS-Anzeige aktiv ist. • Das System nimmt eine Parallelverschiebung der Heizkurve im Rahmen der zulässigen Temperaturgrenzwerte vor. Anwender

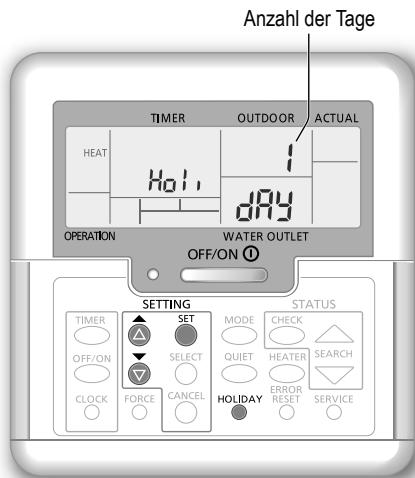

• Für den Urlaubsbetrieb wird die Dauer der Abwesenheit in Tagen angegeben. Auf diese Weise wird während der Abwesenheit Energie gespart. Nach Ablauf der Abwesenheitsdauer läuft das System automatisch mit den voreingestellten Temperaturen wieder an. • Stellen Sie sicher, dass das System vor der Einstellung ausgeschaltet ist. • Das System nimmt seinen Betrieb nach dem Urlaub um 0.00 Uhr automatisch wieder auf. • Der Tag, an dem der Urlaubsbetrieb (HOLIDAY) eingestellt wird, zählt als Tag 1. Beispiel: Einstellung des Urlaubsbetriebs am 21. Juni, 08.00 Uhr morgens. Bei Einstellung auf 3 Tage nimmt das System seinen Betrieb am 24. Juni um 0.00 Uhr wieder auf. 1 Drücken Sie , um den Einstellmodus des Urlaubsbetriebs (HOLIDAY) aufzurufen. 2 Drücken Sie bzw. , um die gewünschten Tage einzustellen. (Einstellbereich: 1 Tag – 999 Tage) 3 Drücken Sie zur Bestätigung der Einstellung

■ Hinweis: • Drücken Sie

oder warten Sie 30 Sekunden lang, um den Einstellmodus des Urlaubsbetriebs zu verlassen.

Installateur Anwender

Schritte/Einstellungen, die nur von einem Fachinstallateur bzw. vom Kundendienst durchgeführt werden dürfen. Schritte/Einstellungen, die von einem Fachinstallateur bzw. vom Kundendienst oder vom Anwender durchgeführt werden können.

Einstellen des Wochentimers Erhöhte Energieersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen. Erscheint im Timerbetrieb Zeigt das nächste TimerSchaltprogramm an Programmnummern pro Wochentag EinschaltTimer AusschaltTimer

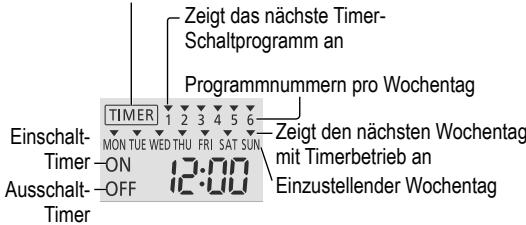

Zeigt den nächsten Wochentag mit Timerbetrieb an Einzustellender Wochentag

1 Drücken Sie , um den Modus für die Timereinstellung aufzurufen.

4 Auf dem Display blinkt „1“. Drücken Sie das Programm 1 einzustellen.

5 Drücken Sie , um den Einschalt- bzw. den Ausschalt-Timer auszuwählen. 6 Drücken Sie bzw. , um die gewünschte Uhrzeit auszuwählen. Sie können , , und die Verschiebung der Wasseraustritts-Solltemperatur einstellen. 7 Drücken Sie zur Bestätigung von Programm 1 . Der ausgewählte Wochentag wird durch das Symbol ▼ gekennzeichnet. • Nach 2 Sekunden wechselt die Anzeige zum nächsten Programm. Wiederholen Sie die Schritte 4 bis 7 , um die Programme 2 bis 6 einzustellen. • Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird oder wenn gedrückt wird, wird die aktuelle Einstellung übernommen und der Einstellvorgang ist beendet.

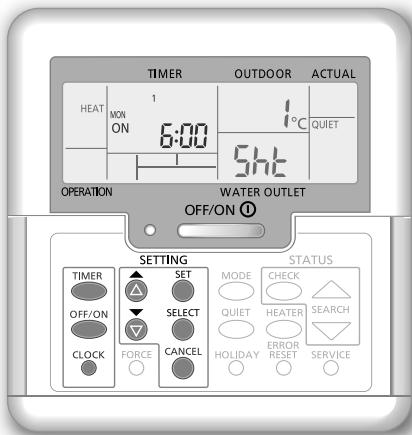

Kontrollieren des aktuellen Timerprogramms 1 Drücken Sie

, um den Timermodus aufzurufen, und

, um die Tageseinstellung aufzurufen.

2 Drücken Sie bzw. , bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann , um Ihre Wahl zu bestätigen.

1 Führen Sie die Schritte 1 bis 7 unter „Einstellen des Wochentimers“ durch, um ein bestehendes Timerprogramm zu ändern oder ein Timerprogramm hinzuzufügen. Bedienung

3 Drücken Sie zur Bestätigung Ihrer Wahl

Ändern des aktuellen Timerprogramms oder Hinzufügen eines neuen Timerprogramms

Löschen eines aktuellen Timerprogramms 1 Drücken Sie

, um den Wochentag aufzurufen.

2 Drücken Sie bzw. , bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann , um in die Programmeinstellung zu gelangen.

2 Drücken Sie bzw. , um den gewünschten Wochentag auszuwählen.

3 Drücken Sie bzw. , bis das gewünschte Timerprogramm angezeigt wird. Drücken Sie , um das Programm zu löschen. Das Zeichen ▼ erlischt nun.

Aktivieren/Deaktivieren des Wochentimers • Drücken Sie zur Deaktivierung der Wochentimereinstellung

• Drücken Sie zur Aktivierung der vorangegangenen Wochentimereinstellung

3 Drücken Sie bzw. , um die eingestellten Programme zu überprüfen.

Bedienung Einstellen des Wochentimers

• Der Timer kann für jeden Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden. • Wenn das Gerät durch den Einschalt-Timer eingeschaltet wird, wird die Wasservorlauftemperatur gemäß der zuvor eingestellten Solltemperatur geregelt. • Ein Timerprogramm kann pro Tag nur einmal eingestellt werden. • Es können auch mehrere Tage mit den gleichen Timereinstellungen programmiert werden.

Wartung Kompaktgerät Bei einem Stromausfall oder einem Pumpenbetriebsausfall leeren Sie das System (wie in der Abbildung unten dargestellt).

<H Wenn Wasser im System steht, besteht die Gefahr des Einfrierens, wodurch das System beschädigt werden kann. • Luftein- und -austrittsöffnungen nicht verschließen, da dies zu Leistungsverringerungen oder Ausfällen führen kann. Hindernisse sind zu entfernen, um die Luftzufuhr zu gewährleisten. • Im Winter ist in der Nähe des Kompaktgeräts liegender Schnee zu entfernen, damit die Luftein- und -austrittsöffnungen nicht verschlossen werden.

Externer Filter • Der externe Filter muss mindestens einmal pro Jahr gereinigt werden. Beachten Sie dies nicht, so kann der Filter verstopfen, was zu einem Ausfall des Systems führen kann. Wenden Sie sich diesbezüglich an einen Fachhändler.

Inspektion • Um eine optimale Leistung der Geräte zu gewährleisten, müssen in regelmäßigen Abständen Inspektionen der Geräte, des externen Filters und der Verdrahtung durchgeführt werden. Wenden Sie sich hinsichtlich der Wartung an einen Fachhändler. • Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Kompaktgeräts frei sind.

Längere Betriebsunterbrechung • Schalten Sie die Stromversorgung nicht aus. Durch Ausschalten der Stromversorgung wird der Betrieb der automatischen Wasserpumpte gestoppt und Verstopfung in der Wasserpumpe hervorgerufen.

Kriterien für die Abschaltung des Geräts Unter den folgenden Umständen sollten Sie die Stromversorgung unterbrechen und sich dann an Ihren Fachinstallateur wenden: • Ungewöhnliche Betriebsgeräusche. • Wasser/Fremdkörper sind in die Fernbedienung gelangt. • Der Sicherungsautomat löst häufig aus. • Das Stromkabel wird ungewöhnlich warm.

Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Ursache • Hierbei handelt es sich um einen Schutzmechanismus für den Verdichter. • Auf den Rohren kann Wasser kondensieren oder verdunsten. • Dies kommt vor, wenn der Wärmetauscher des Außengeräts abgetaut wird. • Die Außentemperatur liegt eventuell außerhalb des zulässigen Temperaturbereichs. • Verursacht durch die Schutzfunktion des Systems. Wenn die Wasserrücklauftemperatur unter 10 °C fällt, wird der Verdichter aus- und die Elektro-Zusatzheizung eingeschaltet. • Wenn gleichzeitig Heizkörper und Fußboden beheizt werden, kann die Wassertemperatur sinken und die Heizleistung verringert werden. • Wenn die Außentemperatur niedrig ist, kann es sein, dass das System mehr Zeit zum Aufheizen braucht. • Die Luftein- bzw. -austrittsöffnungen des Kompaktgeräts sind durch ein Hindernis, z. B. durch einen Schneehaufen, verschlossen. • Wenn die voreingestellte Wasseraustrittstemperatur hoch ist, kann es sein, dass das System mehr Zeit zum Aufheizen braucht. • Das System braucht einige Zeit, um das Wasser aufzuheizen, wenn es noch kalt ist. • Es handelt sich hierbei um eine Schutzfunktion für den Wärmetauscher im Innengerät.

Das System heizt nicht sofort auf. Die deaktivierte Elektro-Zusatzheizung wird automatisch eingeschaltet. Betrieb startet bei nicht eingestelltem Timer • Die Entkeimungsfunktion wurde durch den Entkeimungstimer gestartet. automatisch. Die Anzeige der Leistungsaufnahme bleibt • Der Speicher wird stündlich aktualisiert. Bei Stromausfällen werden die während der letzten auf dem vorigen Wert stehen. Stunde gespeicherten Daten angezeigt. • Die Aufzeichnung der Gesamtleistungsaufnahme hat 999 Tage erreicht. Drücken Sie um den Zähler zurückzusetzen. Die HEAT-Anzeige blinkt auf dem Display. • Das System führt einen Abtauvorgang durch. Lautes Kältemittelrauschen für einige • Die Ursache ist eine Schutzfunktion, die während des Abtaubetriebs bei Minuten. Außentemperaturen unter -10 °C greift. Der Kühlbetrieb *1 steht nicht zur Verfügung. • Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Symptom Prüfen Das Gerät heizt bzw. kühlt *1 nicht richtig.

Das Gerät arbeitet laut. Das System funktioniert nicht. Die Betriebs-LED leuchtet nicht, oder auf der Fernbedienung wird nichts angezeigt.

Bedienung / Wartung / Störungssuche

Die Heizleistung des Systems ist gering.

• Durch das Gerät strömt Kältemittel.

Wasserströmungsgeräusche während des Betriebs. Nach dem Neustart verzögert sich der Betrieb um einige Minuten. Aus dem Kompaktgerät tritt Wasser oder Dampf aus. Aus dem Kompaktgerät tritt im Heizbetrieb Dampf aus. Das Kompaktgerät funktioniert nicht. Der Systembetrieb wird abgeschaltet.

• Stellen Sie die Temperatur richtig ein. • Schließen Sie die Ventile nicht benötigter Heiz- bzw. Kühlgeräte. • Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Kompaktgeräts frei sind. • Das Kompaktgerät wurde auf einer schiefen Ebene installiert. • Schließen Sie die Abdeckung ordnungsgemäß. • Sicherungsautomat wurde ausgelöst/aktiviert. • Kontrollieren Sie, ob die Spannungsversorgung in Ordnung ist und dass kein Stromausfall vorliegt.

Taste für Notheizbetrieb • Bei einer Störung der Wärmepumpe kann die Elektro-Zusatzheizung verwendet werden, um das Wasser zu erwärmen. Drücken Sie um die Elektro-Zusatzheizung einzuschalten. um die Elektro-Zusatzheizung auszuschalten. • Drücken Sie • Im Notheizbetrieb kann keine andere Betriebsart verwendet werden. • Diese Funktion ist nur für bestimmte Fehlercodes zur Verfügung. • Ausführliche Informationen bitte beim zuständigen Vertragshändler anfragen. *1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden. *2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

Störungssuche Die Betriebs-LED blinkt, und auf dem Display wird ein Fehlercode angezeigt. • Unterbrechen Sie die Stromzufuhr und teilen Sie Ihrem Fachinstallateur den Störungscode mit. • Wenn ein Fehlercode angezeigt wird, wird der Timerbetrieb beendet.

Störungscode H12 H15 H20 H23 H27 H42 H62 H64 H65 H70 H72 H76 H90 H91 H95 H98 H99

Störung bzw. Schutzeinrichtung Kapazitätsabweichung Störung Verdichtertemperaturfühler Störung Umwälzpumpe Störung Flüssigkeitstemperaturfühler des Innengeräts Problem mit Serviceventil Verdichter-Niederdruck Störung wasserseitiger Strömungswächter Störung Hochdrucksensor Wasservolumenstrom während Abtauphase Störung Überlastschutz der InnengeräteElektro-Zusatzheizung Störung WarmwasserspeicherTemperaturfühler Kommunikationsfehler Bedientafel Innengerät Fehlerhafte Kommunikation zwischen Innen- und Außengerät Störung Überlastschutz der Warmwasserspeicher-ElektroZusatzheizung Falsche Spannung zwischen Innen- und Außengerät Hochdruckschutz im Außengerät Frostschutz Wärmetauscher des Innengeräts

Störungscode Störung bzw. Schutzeinrichtung Hochdruckschalter im Außengerät F12 Falsche Verdichterdrehzahl F14 F15 F16 F20 F22 F23 F24 F25 F27 F30 F36 F37 F40 F41 F42 F43 F45 F46 F48 F49 F95

Falsche Drehzahl des Außengeräteventilators Überhöhte Stromaufnahme Überhitzungsschutz des Verdichters Überhitzungsschutz des Leistungstransistormoduls Gleichstromspitzen im Außengerät Probleme im Kältekreis Probleme mit Umschaltung Kühlen *1/ Heizen Störung Hochdruckschalter im Außengerät Störung Wassertemperaturfühler am Wärmetauscheraustritt Störung Außentemperaturfühler Störung Rücklauftemperaturfühler im Innengerät Störung Heißgastemperaturfühler im Außengerät Störung Leistungsfaktorkorrektur Störung Temperaturfühler des Wärmetauschers im Außengerät Störung Abtautemperaturfühler im Außengerät Störung Vorlauftemperaturfühler im Innengerät Stromwandler im Außengerät offen Störung VerdampferAustrittstemperaturfühler im Außengerät Störung BeipassAustrittstemperaturfühler im Außengerät Hochdruckschutz Kühlen *1 im Außengerät

*1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden. *2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

Informationen Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

• Einstellungen zum Trocknen von Estrich nach einem Zeitprogramm mit voreingestellten Temperaturen. 1 Drücken Sie gleichzeitig und „ “ angezeigt wird. 2 Drücken Sie . Im Display wird „ 3 Drücken Sie Drücken Sie 4 Drücken Sie

, und halten Sie die Tasten 5 Sekunden lang gedrückt, bis im Display

, um den Tag auszuwählen. bzw. , um die gewünschte Temperatur einzustellen. , um die Auswahl zu bestätigen.

5 Wiederholen Sie die Schritte 3 und 4 , um andere Tage und die Temperatur einzustellen. • Drücken Sie

Estrichtrocknungsfunktion

Störungssuche / Informationen

Schritte/Einstellungen, die nur von einem Fachinstallateur bzw. vom Kundendienst durchgeführt werden dürfen.

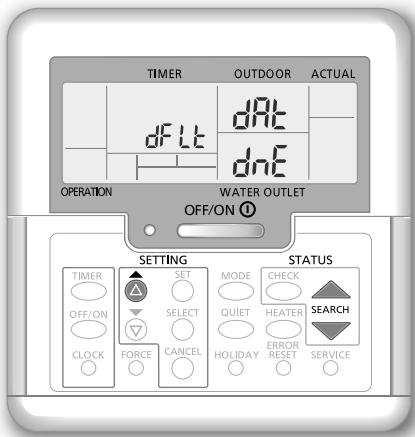

So setzen Sie die Fernbedienung auf die Standardeinstellung zurück 1 Drücken Sie , , kontinuierlich 5 Sekunden lang. Der Betrieb ist während dieses Zeitraums deaktiviert. 2 Im Display wird zur Bestätigung zwei Sekunden lang , , “ angezeigt. Nach zwei Sekunden „ wird wieder das normale Display angezeigt.
