de espectro digital. PM500_EG1_4es.indd 12 6/20/2011 6:52:11 PM Voer de procedures met de afstandsbediening uit. U kunt ook de knoppen of de hoofdeenheid gebruiken, als deze hetzelfde zijn. Deze bedieningsaanwijzingen zijn bestemd voor het volgende systeem. Systeem SC-PM500 Hoofdapparaat SA-PM500 Luidsprekers SB-PM500 Binnenin het apparaat RQT9535 NEDERLANDS Achterzijde van het apparaat

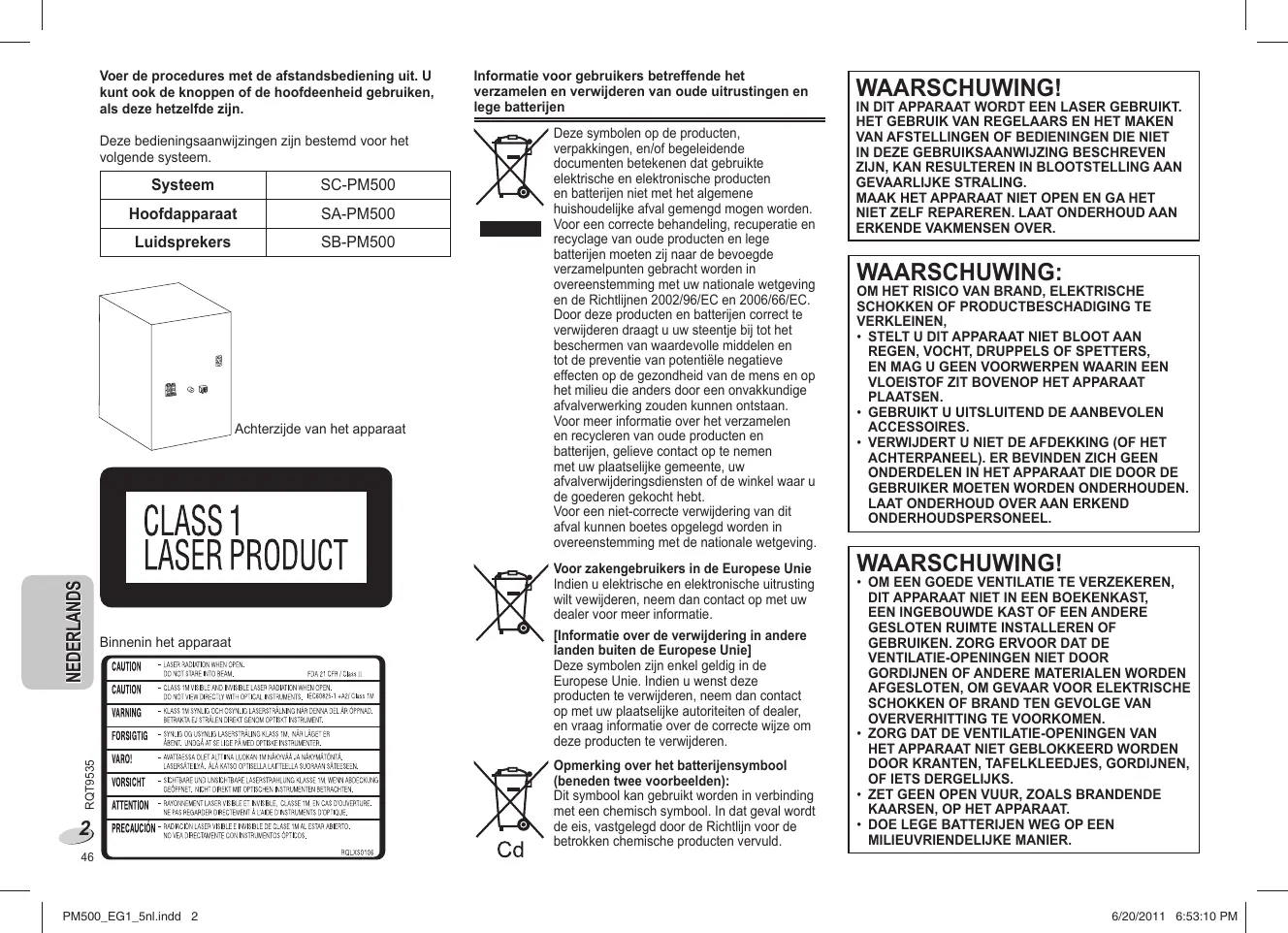

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Opmerking over het batterijensymbool (beneden twee voorbeelden): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld. WAARSCHUWING! IN DIT APPARAAT WORDT EEN LASER GEBRUIKT. HET GEBRUIK VAN REGELAARS EN HET MAKEN

VAN AFSTELLINGEN OF BEDIENINGEN DIE NIET

IN DEZE GEBRUIKSAANWIJZING BESCHREVEN

• VERWIJDERT U NIET DE AFDEKKING (OF HET

• PM500_EG1_5nl.indd 2 6/20/2011 6:53:10 PM Het stopcontact moet dichtbij het apparaat zitten en gemakkelijk bereikbaar zijn. De stekker van het netsnoer moet goed te bedienen blijven. Om dit apparaat volledig los te koppelen van het elektriciteitsnet, trekt u de stekker van het netsnoer uit het stopcontact. Tijdens het gebruik is dit product vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit product en de mobiele telefoon verder van elkaar vandaan gebruiken. Veiligheidsmaatregelen Opstelling Plaats het systeem op een horizontale ondergrond waar het niet blootgesteld staat aan direct zonlicht, hoge temperaturen, sterke vochtigheid of sterke trillingen. Dit om beschadiging van de behuizing en de inwendige onderdelen te voorkomen, en een lange levensduur van het systeem te waarborgen. Zet het apparaat minimaal 15 cm van de muur en dergelijke, om vervorming en andere ongewenste akoestische effecten te voorkomen. Zet geen zware voorwerpen op het systeem. Vreemde voorwerpen Zorg dat geen metalen voorwerpen in het systeem terechtkomen. Dit kan resulteren in een elektrische schok of een defect. Pas tevens op dat geen vloeistoffen in het systeem terechtkomen. Dit kan resulteren in een elektrische schok of een defect. Mocht het toch gebeuren, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw leverancier. Spuit geen insectenspray op of in de buurt van het systeem. Deze sprays bevatten gassen die kunnen ontvlammen wanneer zij in de buurt van het systeem worden gebruikt. DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD KLIMAAT. Veiligheidsmaatregelen p. 3
• Meegeleverde accessoires p. 3
• Voorbereiden van de afstandsbediening p. 4
• Plaatsing van de luidsprekers p. 4
• Alles aansluiten p. 4

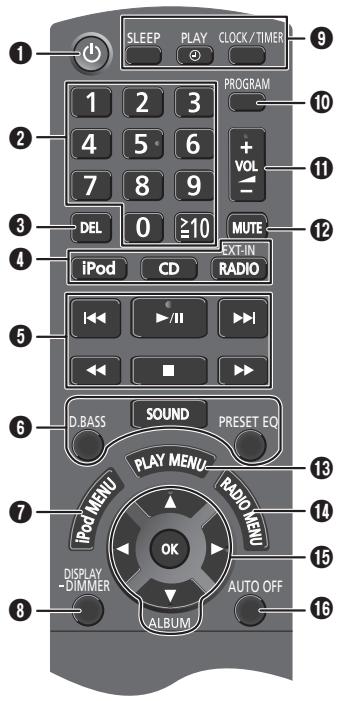

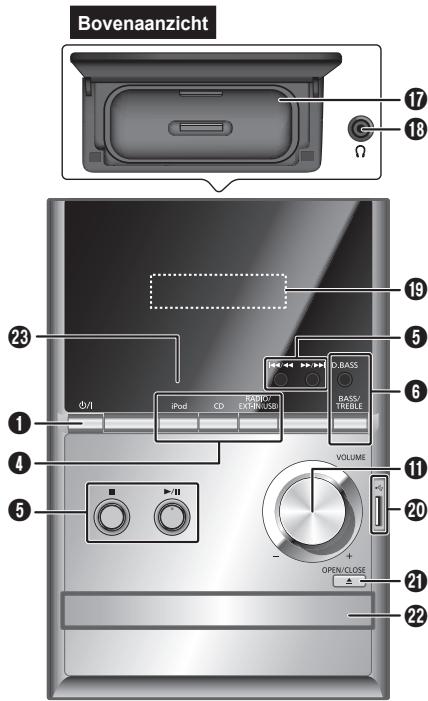

• Overzicht van de bedieningsfuncties p. 5
• Discs p. 6
• Een iPod of iPhone gebruiken p. 7
• Radio p. 8
• Klok en timers p. 9
• Geluidseffecten p. 10
• Externe apparatuur p. 10
• Code voor de afstandsbediening p. 10
• Verhelpen van storingen p. 11
• Onderhoud p. 12
• Technische gegevens Gebruik het apparaat niet op een hoogspanningsbron. Dit kan resulteren in overbelasting en zelfs brand. Gebruik het apparaat ook niet op gelijkstroom. Controleer zorgvuldig de stroomvoorziening wanneer u het systeem op een boot of andere plaats wilt gebruiken waar wellicht gelijkstroom is. Behandeling van het netsnoer Zorg dat het netsnoer juist is aangesloten en niet beschadigd is. Verkeerde aansluiting of beschadiging van het netsnoer kan resulteren in brand of in een elektrische schok. Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op. Pak altijd de stekker vast, wanneer u het netsnoer wilt losmaken uit het stopcontact. Trek niet aan het netsnoer, want dit kan resulteren in een elektrische schok. Pak de stekker nooit met natte handen vast, anders kunt u een elektrische schok krijgen. Probeer nooit zelf reparaties aan het systeem uit te voeren. Als het geluid wegvalt, de indicators niet oplichten, het apparaat rook uitstoot of er een andere storing optreedt, die niet in de gebruiksaanwijzing is beschreven, trek dan het netsnoer uit en neem contact op met uw leverancier of een officieel servicecentrum. Reparatie, demontage e.d. door niet bevoegde personen kan resulteren in een elektrische schok of beschadiging van het systeem. Voor een lange levensduur verdient het aanbeveling de stekker uit het stopcontact te trekken wanneer u het systeem langere tijd niet denkt te gebruiken. Meegeleverde accessoires NEDERLANDS Inhoud Reparaties Gelieve te controleren of de volgende accessoires zijn meegeleverd. 1 x Netsnoer 1 x AM-raamantenne 1 x FM-binnenantenne 1 x Batterij voor de afstandsbediening 1 x Afstandsbediening (N2QAYB000640) RQT9535 Werkspanning p. 12

PM500_EG1_5nl.indd 3 6/20/2011 6:53:11 PM Voorbereiden van de afstandsbediening R6/LR6, AA Gebruik alkaline- of mangaan-batterijen. Installeer de batterij zo, dat de polen (+ en –) op één lijn staan met de polen op de afstandsbediening. NEDERLANDS Wijs met de afstandsbediening naar de sensor daarvoor (Z 5), zonder dat obstakels in de weg zitten, bij een maximaal bereik van 7 meter, direct voor de hoofdeenheid. WAARSCHUWING!

• Haal de batterij niet uit elkaar en veroorzaak geen kortsluiting tussen de polen.
• Laad de alkaline of mangaan-batterij niet.
• Gebruik geen batterij, waarvan de mantel is losgeraakt.
• Niet verhitten of blootstellen aan vuur.
• Laat de batterij(en) niet gedurende lange tijd achter in een auto die in de zon staat en waarvan de portieren en ramen gesloten zijn.
• Verkeerd gebruik van de batterij kan leiden tot elektrolytlekkage, wat brand kan veroorzaken.
• Verwijder de batterij, als u de afstandsbediening lange tijd niet gebruikt. Bewaar de batterijen op een koele, donkere plaats. RQT9535 Draag bij tot het behoud van het milieu.
• Lege en oplaadbare batterijen mogen niet bij het huisvuil worden geplaatst.

WAARSCHUWING! Explosiegevaar wanneer de batterij op onjuiste wijze vervangen wordt. Vervang alleen door een zelfde soort batterij of equivalent, die door de fabrikant aanbevolen worden. Gooi de gebruikte batterijen weg zoals door de fabrikant voorgeschreven wordt. PM500_EG1_5nl.indd 4 Plaatsing van de luidsprekers Alles aansluiten Stroom besparen Het systeem verbruikt ongeveer 0,2 Watt, wanneer in de modus Stand-by. Haal de stekker uit het stopcontact, als u het systeem niet gebruikt. Sommige instellingen zullen verloren gaan, als u het systeem afsluit. U moet deze opnieuw instellen. De rechter en linker luidsprekers zijn hetzelfde. Gebruik alleen de meegeleverde luidsprekers. Het gebruik van het hoofdapparaat in combinatie met de meegeleverde luidsprekers geeft de beste geluidskwaliteit. U kunt schade aan het systeem veroorzaken en de geluidskwaliteit verminderen, als u andere luidsprekers gebruikt. Opmerking:

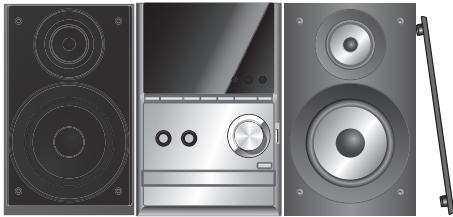

• Zet uw luidsprekers op meer dan 10 mm van het hoofdapparaat voor ventilatie.
• Zet de luidsprekers op een plat veilig oppervlak.
• Deze luidsprekers zijn niet voorzien van een magnetische afscherming. Zet deze niet vlakbij TV's, PC's of andere apparatuur, die makkelijk beïnvloed wordt door magnetisme.
• Wanneer u gedurende een lange periode op hoge niveaus afspeelt, kan dit zorgen voor schade aan het systeem en de levensduur van het systeem verminderen.
• Verminder in deze omstandigheden het volume om schade te voorkomen: – Wanneer het geluid vervormd is. – Wanneer u de geluidskwaliteit afstelt.
• Om schade te voorkomen aan de luidsprekers dient u de kegels van de luidsprekers niet aan te raken, als u de netten verwijdert. WAARSCHUWING!
• Gebruik de luidsprekers enkel met het aanbevolen systeem. Indien u dit niet doet, kunt u schade aan de versterker en de luidsprekers veroorzaken en dit kan brand veroorzaken. Ga bij een erkende vakman te rade, als er schade optreedt of als u plots een wijziging in de werking van het toestel bemerkt.
• Volg de procedures die u in deze instructies bijgevoegd vindt, wanneer u de luidsprekers aansluit.

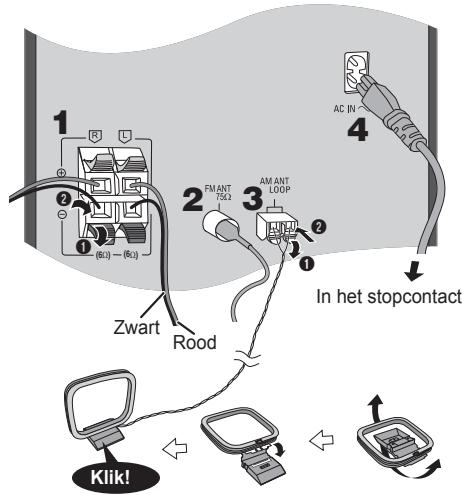

In het stopcontact Zwart Rood Klik!

De luidsprekers aansluiten. Let erop dat u de polariteit van de luidsprekerdraden niet kruist (kortsluiting) of omkeert. Als u dit doet kunnen de luidsprekers worden beschadigd. Sluit de FM-binnenantenne aan. Plaats de antenne waar de ontvangst optimaal is. Sluit de AM-raamantenne aan. Sluit het netsnoer aan. Gebruik het meegeleverde netsnoer alleen voor dit systeem. Gebruik geen netsnoer van een ander apparaat. 6/20/2011 6:53:11 PM Overzicht van de bedieningsfuncties Bovenaanzicht

F Geluidseffecten kiezen (Z 10)

De klok en de timer instellen (Z 9) J De programmeerfunctie instellen (Z 6, 8) K Het volume van het systeem aanpassen L Het geluid van het systeem afzetten Annuleer de functie door de toets opnieuw in te drukken. "MUTE" wordt ook geannuleerd, wanneer u het volume aanpast of wanneer u het systeem uitschakelt. M Het menu-item voor afspelen instellen (Z 6) N Het menu-item voor de radio instellen (Z 8)

AUTO OFF weergegeven bekijken De helderheid van het display-paneel verminderen Activeer de functie door de toets ingedrukt te houden. Annuleer de functie door de toets opnieuw ingedrukt te houden. I De slaaptimerfunctie instellen (Z 9) EXT-IN RADIO

H De informatie die op het display-paneel wordt

O [R, T]: Album overslaan De instelling van de klok aanpassen [Y, U]: Het item in het menu kiezen [OK]: De instelling bevestigen P Het systeem automatisch uitschakelen A Stand-by/aan schakelaar [`], [1] (Z 9, 12) Indrukken om het apparaat aan of uit te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom. B Cijfertoetsen [1 tot 9, 0, ≧10] Om 2-cijfer nummer te kiezen Voorbeeld: 16: [≧10] → [1] → [6] C Een geprogrammeerde track verwijderen (Z 6) PM500_EG1_5nl.indd 5 [iPod]: iPod kiezen (Z 7) [CD]: Disc kiezen (Z 6) [RADIO, EXT-IN] / [RADIO/EXT-IN(USB)]: Radio of USB kiezen (Z 8, 10) E Eenvoudige bediening [4/9]: Handeling van afspelen of pauzeren [8]: Weergavestop [2], [6]: Track overslaan Een vooraf ingesteld radiostation kiezen [3], [5]: Track zoeken Stem af op het radiostation [2/3], [5/6]: Track overslaan en zoeken Een vooraf ingesteld radiostation kiezen Deze functie schakelt het systeem uit (behalve met de radio als bron), als u het systeem ongeveer 30 minuten niet gebruikt. Om te annuleren drukt u opnieuw op de knop. Q iPod of iPhone dock (Z 7) R Hoofdtelefoonbus ( ) (Z 10) S Displaypaneel T USB poort ( ) (Z 10) U Open of sluit de disclade V Disclade W Sensor afstandsbediening RQT9535 D Een bron kiezen NEDERLANDS SLEEP

6/20/2011 6:53:12 PM Discs Functie modus afspelen Discs afspelen

Druk op [x, OPEN/CLOSE] op het hoofdapparaat om de disclade te openen. Steek een disc in met het label naar boven. Druk op [x, OPEN/CLOSE] om de disclade te sluiten. Druk op [CD] en druk vervolgens op [4/9] om met afspelen te beginnen. Druk op [PLAY MENU] om "PLAYMODE" te kiezen. Met deze functie kunt u maximaal 24 muzieknummers programmeren.

Druk op [Y, U] en druk vervolgens op [OK] om de gewenste modus te kiezen.

Druk op [PROGRAM] in de stopfunctie. "PGM" wordt weergegeven.

Druk op de cijfertoetsen om de gewenste track te kiezen. Herhaal deze stap om andere tracks te programmeren.

Druk op [4/9] om opnieuw met afspelen te starten.

Druk op [PROGRAM] in de stopfunctie.

Druk op [6] en druk vervolgens op de cijfertoetsen om de gewenste track te kiezen.

Druk op [OK]. Herhaal stappen 2 tot 4 als u andere tracks wilt programmeren.

Druk op [4/9] om opnieuw met afspelen te starten. OFF Alle tracks afspelen. PLAYMODE 1-TRACK 1TR Druk tijdens weergave op [8]. Pauze afspelen Druk tijdens weergave op [4/9]. Indrukken om met afspelen door te gaan. 1-ALBUM Druk op [R, T]. RANDOM Track overslaan Druk op [2] of [6] (hoofdapparaat: [2/3] of [5/6]). Track zoeken Houd [3] of [5] ingedrukt (hoofdapparaat: [2/3] of [5/6]). Herhaald afspelen U kunt "Geprogrammeerde afspeelmodus" of een andere geselecteerde "Functie modus afspelen" herhalen.

Druk op [PLAY MENU] om "REPEAT" te kiezen. Druk op [Y, U] om "ON REPEAT" te kiezen en druk vervolgens op [OK]. " wordt weergegeven. Om te annuleren kiest u "OFF REPEAT". RQT9535 NEDERLANDS

PM500_EG1_5nl.indd 6 Geprogrammeerde afspeelmodus 1ALBUM RND 1-ALBUM RANDOM 1ALBUM RND Speelt op de disc één gekozen track af. Druk op de cijfertoetsen om de betreffende track te kiezen. Speelt op de disc één gekozen album af. Druk op [R, T] om het album te kiezen. Een disc wordt in willekeurige volgorde afgespeeld. Alle tracks op één gekozen album worden in willekeurige volgorde afgespeeld. Druk op [R, T] om het album te kiezen. Opmerking:

• Tijdens het afspelen in willekeurige volgorde, kunt u niet overslaan naar tracks die al zijn afgespeeld of druk op de cijfertoetsen.
• Deze functie werkt niet met "Geprogrammeerde afspeelmodus".
• De instelling keert terug tot "OFF PLAYMODE", wanneer u het disclade opent. Beschikbare informatie bekijken U kunt de beschikbare informatie op het display-paneel bekijken. Druk op [DISPLAY]. Opmerking:
• Maximaal aantal tekens dat kan worden weergegeven: ongeveer 16
• Dit systeem ondersteunt versie 1.0, 1.1 en 2.3 ID3 tags.
• Tekstgegevens die het systeem niet ondersteunt, kunnen er anders uit zien. Druk op [R, T], als u het album van uw keuze wilt selecteren. Programmafunctie annuleren Druk op [PROGRAM] in de stopfunctie. Programma opnieuw afspelen Druk op [PROGRAM] en vervolgens op [4/9]. Inhoud programma Druk op [2] of [6], wanneer regelen "PGM" in de stop-modus wordt weergegeven. Om te controleren tijdens het programmeren drukt u tweemaal op [PROGRAM], nadat "PGM" wordt weergegeven en druk vervolgens op [2] of [6]. De laatste track wissen Druk op [DEL] in de stopfunctie. Alle Druk op [8] in de stopfunctie. geprogrammeerde "CLR ALL" wordt weergegeven. tracks wissen Druk binnen 5 seconden nogmaals op [8]. Opmerking: Het programmageheugen wordt gewist, wanneer u de disclade opent. 6/20/2011 6:53:13 PM Een iPod of iPhone gebruiken

• Dit systeem kan 99 tracks verwerken.
• Dit systeem kan MP3-bestanden afspelen en afgeronde audio CD-R/RW in CD-DA-formaat.
• Dit systeem kan sommige CD-R/RW discs niet afspelen, als de conditie van de opname te slecht is. Pauze afspelen Druk op [4/9] of [8]. Track overslaan Druk op [2] of [6] (hoofdapparaat: [2/3] of [5/6]). De huidige track zoeken Houd [3] of [5] ingedrukt (hoofdapparaat: [2/3] of [5/6]). Het iPod of iPhone-menu bekijken, Terug naar vorig menu Druk op [iPod MENU] in de afspeelmodus. Kies een iPod of iPhone menu-item Druk op [R, T] en vervolgens op [OK]. Opmerking over MP3
• Bestanden worden gelezen als tracks en mappen worden gelezen als albums.
• Dit systeem geeft toegang tot maximaal 999 tracks, 255 albums (inbegrepen bovenste map) en 20 sessies.
• Discs dienen conform te zijn met ISO9660 niveau 1 of 2 (behalve voor uitgebreide formaten).
• Om de bestanden in de gewenste volgorde af te spelen, voeg drie cijfers toe aan de map en de bestandsnamen, in de volgorde waarin u deze wilt afspelen. Stekker

iPhone (niet bijgeleverd) Weergavebeperkingen voor MP3

• Indien u MP3's hebt opgenomen op dezelfde disc als CD-DA, kan alleen het formaat, opgenomen in de eerste sessie, worden afgespeeld.
• Sommige MP3's kunnen niet afgespeeld worden, op grond van de conditie van de disc of de opname.
• Opnames worden niet noodzakelijk afgespeeld in de volgorde zoals u ze hebt opgenomen. MPEG Layer-3 audio coderingstechnologie wordt gebruikt onder licentie van Fraunhofer IIS en Thomson. Druk om de deksel te openen en voeg een compatibele dock-adapter in. Dock-adapter (niet bijgeleverd)

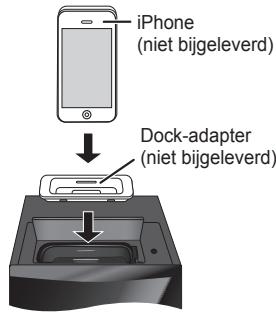

De iPod of iPhone stevig aansluiten. Zorg ervoor de iPod of iPhone uit zijn doos te nemen.

Druk op [iPod] en druk vervolgens op [4/9] om met afspelen te beginnen. Opmerking:

• Zorg ervoor uw iPod of iPhone goed uit te lijnen met de connector, wanneer u deze insteekt.
• Functioneren kan verschillen of het werkt niet afhankelijk van de modellen iPod of iPhone.
• Afhankelijk van het model kan het noodzakelijk zijn om de iPod of iPhone te verwijderen en het album, de artiest et cetera op de iPod or iPhone te kiezen.
• Lees de gebruikershandleiding van de iPod of iPhone voor bedieningsinstructies. De iPod of iPhone opladen Een iPod of iPhone wordt automatisch opgeladen, wanneer men deze op het systeem aansluit (zelfs wanneer het systeem in de modus Stand-by is). RQT9535

• Kijk naar iPod of iPhone display om hun opladingsstatus te controleren.
• Verbreek de aansluiting van de iPod of de iPhone, als deze lang niet gebruikt wordt, nadat het opladen voltooid is.
• Het laden stopt, wanneer de batterij volledig geladen is. De batterij zal op natuurlijke wijze op raken. NEDERLANDS Opmerking over CD's

PM500_EG1_5nl.indd 7 6/20/2011 6:53:14 PM Geschikte iPod en iPhone Werk uw iPod of iPhone bij met de meest recente nieuwe software, voordat u dit systeem gebruikt. Geschiktheid hangt af van de softwareversie van uw iPod of iPhone.

• iPod touch 4de generatie (8GB, 32GB, 64GB)
• iPod nano 6de generatie (8GB, 16GB)
• iPod touch 3de generatie (32GB, 64GB)
• iPhone (4GB, 8GB, 16GB) De geluidskwaliteit verbeteren Wanneer "FM" gekozen is

"Made for iPod" en "Made for iPhone" betekent dat een electronische accessoire ontworpen is om specifiek aangesloten te worden op de iPod of iPhone respectievelijk en dat de ontwikkelaar garandeert dat wordt voldaan aan de eisen die Apple stelt aan het functioneren ervan. Apple is niet verantwoordelijk voor de werking van dit apparaat en is er niet verantwoordelijk voor dat wordt voldaan aan de standaarden van veiligheid en wetgeving. Merk op dat het gebruik van dit accessoire bij een iPod of iPhone de draadloze prestaties kan beïnvloeden. iPhone, iPod, iPod classic, iPod nano, en iPod touch zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen. NEDERLANDS RQT9535

• "MONO" wordt ook geannuleerd, wanneer u de frequentie wijzigt.
• Schakel "MONO" uit om normaal te luisteren. Wanneer "AM" gekozen is

Druk op [RADIO MENU] om "B.PROOF" te kiezen. Druk op [Y, U] om "BP 1" of "BP 2" te kiezen en druk vervolgens op [OK]. Het geheugen vooraf instellen 30 FM- en 15 AM-zenders kunnen voorgeprogrammeerd worden. Voorbereiding Druk op [RADIO, EXT-IN] (hoofdapparaat: [RADIO/EXT-IN(USB)]) om "FM" of "AM" te kiezen. Automatische voorinstelling Opmerking over iPhone

• Alle functies van de telefoon kunnen alleen geregeld wordt door het aanraakscherm van de iPhone.
• Het systeem toont geen binnenkomende gesprekken of de status van de telefoon.
• Afspelen zal stoppen, wanneer er een binnenkomend gesprek is.
• Een gesprek wordt niet geannuleerd, wanneer u de iPhone op het systeem aansluit of de aansluiting juist verbreekt.
• Er is geen specificatie van Apple Inc. die de bovenstaande reactie van de iPhone garandeert. Reacties van de iPhone kunnen anders zijn op nieuwe modellen of met nieuwe software. Druk op [RADIO MENU] om "FM MODE" te kiezen. Druk op [Y, U] om "MONO" te kiezen en druk vervolgens op [OK]. Om te annuleren kiest u "STEREO".

Druk op [OK] om "LOWEST" (laagste) of "CURRENT" (actuele) frequentie te kiezen. Druk op [RADIO MENU] om "A.PRESET" te kiezen en druk vervolgens op [OK]. "START?" wordt weergegeven. Druk op [OK] om het voorprogrammeerproces te starten. Handmatig voorprogrammeren

Druk op [3] of [5] om de gewenste radiozender in te stellen. Druk op [PROGRAM]. Druk de cijfertoetsen in om een vooraf ingesteld nummer te kiezen. Voer de stappen 1 tot 3 opnieuw uit om meer stations vooraf in te stellen. Het nieuwe station vervangt elke station dat hetzelfde vooraf ingestelde nummer heeft. 6/28/2011 2:05:13 PM

Druk binnen 10 seconden op [R, T] om de begintijd in te stellen.

Druk op [OK]. De klok werkt volgens het 24-uursysteem.

Druk op [CLOCK/TIMER] om "CLOCK" te kiezen. Dit systeem kan ook AM-uitzendingen ontvangen die zijn toegewezen in stappen van 10 kHz.

Druk op [RADIO/EXT-IN(USB)] om "FM" of "AM" te kiezen. Druk op [CLOCK/TIMER] om een paar seconden de klok weer te geven.

Houd [RADIO/EXT-IN(USB)] ingedrukt. Opmerking: Zet de klok regelmatig gelijk om de tijd nauwkeurig bij te houden. Insteling AM-toewijzing (alleen met het hoofdapparaat) Na een paar seconden toont het display-paneel de huidige minimale radio-frequentie. Laat de toets los wanneer de minimumfrequentie verandert.

• Om terug te gaan naar de begininstelling voert u de bovenstaande stappen opnieuw uit.
• Nadat u de instelling hebt veranderd, worden de vooraf ingestelde frequenties gewist. RDS-uitzendingen Dit systeem kan de tekstgegevens weergeven die worden uitgezonden door het Radio Data Systeem (RDS) dat in sommige gebieden beschikbaar is.

Slaaptimer De slaaptimer schakelt het systeem uit na de ingestelde tijd. PTY FREQ (Programmatype) (Frequentie) Opmerking: RDS zullen soms niet verschijnen indien de ontvangst slecht is. Herhaal de stappen 2 en 3 om de eindtijd in te stellen. De timer inschakelen

Druk op [`] om het systeem uit te schakelen. Het systeem werkt alleen, als het apparaat is uitgeschakeld.

instellingen veranderen Herhaal de stappen 1 t/m 4 en 6 (Z hierboven). Verander de bron of het volume

1) Druk tweemaal op [#, PLAY] om de

timer-indicator op het display-paneel te verwijderen.

2) Verander de bron of het volume.

3) Voer de stappen 5 en 6 uit

instellingen controleren Druk op [CLOCK/TIMER] om "# PLAY 1", "#PLAY 2" of "#PLAY 3" te kiezen. Annuleren Druk tweemaal op [#, PLAY] om de timer-indicator op het display-paneel te verwijderen. Druk op [SLEEP] om de instelling (in minuten) te kiezen. Om te annuleren kiest u "OFF".

30 MIN → 60 MIN → 90 MIN → 120 MIN → OFF

Om de resterende tijd weer te geven Druk op [SLEEP]. Druk op [DISPLAY]. (Zendernaam) Druk binnen 10 seconden op [R, T] om de tijd in te stellen. Opmerking:

• De slaaptimer kan samen met de afspeeltimer gebruikt worden.
• De slaaptimer heeft altijd voorrang. Zorg ervoor dat de timers elkaar niet overlappen. Afspeeltimer U kunt de timer zo instellen dat u op een bepaalde tijd wordt gewekt. Het systeem inschakelen en de klok instellen. Breng de muziekbron die u wilt beluisteren in gereedheid: (disc, radio, USB, iPod of iPhone) en regel het volume. Opmerking:
• De timer start op een laag volume en neemt geleidelijk toe tot het vooraf ingestelde niveau.
• Wanneer de timer aan staat, schakelt het apparaat iedere dag in, op het ingestelde tijdstip.
• Als u het systeem uitschakelt en opnieuw inschakelt als de timer werkt, zal de timer stoppen op de eindetijd. NEDERLANDS Druk op de cijfertoetsen, [2] of [6] (hoofdapparaat: [2/3] of [5/6]) om het vooraf ingestelde station te kiezen. Klok en timers RQT9535 Een voorkeurzender kiezen

PM500_EG1_5nl.indd 9 6/20/2011 6:53:14 PM Geluidseffecten De geluidskwaliteit veranderen

Druk op [SOUND] om een geluidseffect te kiezen. Druk binnen 3 seconden op [Y, U] om de gewenste instelling te kiezen. BASS -4 tot +4 TREBLE SURROUND "ON SURROUND" of "OFF SURROUND" Alleen met het hoofdapparaat

Druk op [2/3] of [5/6] om het niveau in te stellen. Voorinstelling EQ (Preset EQ) NEDERLANDS Druk op [PRESET EQ] om een instelling te kiezen. HEAVY Rock wordt krachtiger weergegeven SOFT Voor achtergrondmuziek CLEAR Hogere frequenties klinken helderer VOCAL Zang klinkt levendiger FLAT Annuleert het geluidseffect D.BASS RQT9535 Deze functie maakt dat u kunt genieten van een krachtig bas-effect. Druk op [D.BASS], om "ON D.BASS" of "OFF D.BASS" te kiezen.

PM500_EG1_5nl.indd 10 Externe apparatuur USB U kunt een USB-massaopslagapparaat aansluiten en MP3-tracks afspelen. Gebruik geen USB-verlengkabel. Het systeem kan geen USB-massaopslagapparaat die via een snoer aangesloten zijn herkennen.

Verminder het volume en sluit het USBmassaopslagapparaat aan op de USB-poort.

Druk op [RADIO, EXT-IN] (hoofdapparaat: [RADIO/EXT-IN(USB)]) om "USB" te kiezen en druk vervolgens op [4/9] om met afspelen te beginnen. Weergavestop Druk tijdens weergave op [8]. "RESUME" wordt weergegeven. Druk op [4/9] om met afspelen door te gaan vanaf het begin van de track. Druk tweemaal op [8] om volledig met afspelen te beginnen. Sluit aan op de hoofdtelefoon Sluit aan de hoofdtelefoon op de hoofdtelefoonbus. Stekkertype: Ø 3,5 mm stereo (niet bijgeleverd)

• Vermijd langdurig luisteren, aangezien dit uw gehoor kan beschadigen.
• Overmatig geluidsvolume via oor- en hoofdtelefoon kan gehoorverlies veroorzaken.
• Gedurende lange tijd luisteren op vol volume kan de gebruiker gehoorschade geven. Gebruik vooral de geleverde of aanbevolen hoofdtelefoon of oortelefoon. Code voor de afstandsbediening Wanneer andere apparatuur van Panasonic op de afstandsbediening van dit systeem reageert, verandert de code van de afstandsbediening van dit systeem. Om de code in te stellen op "REMOTE 2" Voor andere handelingen verwijzen wij u naar "Discs" (Z 6).

Houd [CD] op het hoofdapparaat en [2] op de afstandsbediening tot "REMOTE 2" is verschijnt. Compatibel apparaat

• USB-massaopslagapparaten, die alleen maar gegevensuitwisseling ondersteunen.
• USB-massaopslagapparaten die USB 2.0 bij volle snelheid ondersteunen.

Houd [OK] en [2] tenminste 4 seconden ingedrukt. Ondersteunde formaten

• Mappen zijn gedefinieerd als albums.
• Bestanden zijn gedefinieerd als tracks.
• Een track moet de extensie ".mp3" of ".MP3" hebben.
• CBI (in het Engels, Control/Bulk/Interrupt) wordt niet ondersteund.
• NTFS-bestandssysteem wordt niet ondersteund (alleen bestandssysteem FAT 12/16/32 wordt ondersteund).
• Sommige bestanden kunnen niet werken door de grootte van de sector. Om de code in te stellen op "REMOTE 1"

Houd [CD] op het hoofdapparaat en [1] op de afstandsbediening tot "REMOTE 1" is verschijnt.

• Maximum aantal tracks: 2500 tracks
• Maximaal aantal tracks per album: 999 tracks 6/20/2011 6:53:14 PM Algemene storingen Men kan niets doen met de afstandsbediening.
• Controleer of de batterij op de juiste manier is ingezet. Geluid wordt vervormd of er is geen geluid.
• Schakel het systeem uit, stel de oorzaak vast en corrigeer deze en schakel dan het systeem weer in. Het kan eventueel veroorzaakt worden door overbelasting van de luidsprekers door excessief volume of vermogen, en door het systeem te gebruiken in een warme omgeving. Het is mogelijk, dat tijdens de weergave een "zoemgeluid" te horen is.
• Een snoer voor het lichtnet of fluorescerende lamp staat vlakbij de snoeren. Houd andere apparaten en kabels uit de buurt van dit systeem. Discs Display wordt niet goed weergegeven. Afspelen start niet.
• U hebt de disc niet goed ingestoken. Steek deze goed in.
• Disc is vuil. Reinig de disc.
• Vervang de disc als deze bekrast of kromgetrokken is, of een afwijkende vorm heeft.
• Er is condens. Laat het systeem 1 tot 2 uur drogen. Radio Zwevend geluid.
• Zet de televisie uit of zet deze weg van het systeem.
• Stel in op "BP 1" of "BP 2", wanneer in de modus voor de AM-tuner. Lage bromtoon tijdens AM-ontvangst.
• Houd de antenne uit de buurt van andere kabels en snoeren. PM500_EG1_5nl.indd 11 U kunt de iPod of iPhone niet inschakelen.
• Controleer dat de batterij van de iPod of iPhone niet leeg is.
• Schakel de iPod of iPhone en het systeem uit, voordat u de iPod en iPhone aansluit. Sluit de iPod of iPhone aan en probeer het opnieuw. Geen geluid.
• Zet de iPod of iPhone uit en houd deze op afstand van het systeem. Sluit de iPod of iPhone op het systeem aan en schakel het in en speel het opnieuw af. USB Het USB-massaopslagapparaat of de inhoud daarvan kan niet gelezen worden.
• Het formaat van het USB-massaopslagapparaat of de inhoud daarvan is niet compatibel met het systeem.
• USB-massaopslagapparaat met een opslagcapaciteit van meer dan 32 GB kunnen onder bepaalde omstandigheden niet werken. Het USB-massaopslagapparaat werkt langzaam.
• Het duurt langer om een USB-massaopslagapparaat met een grote inhoud of een groot geheugen te lezen. De verstreken tijd die getoond wordt, is anders dan de werkelijke afspeeltijd.
• Breng de gegevens over naar een ander USBmassaopslagapparaat of backup de gegevens en formatteer het USB-massaopslagapparaat opnieuw. Het hoofdapparaat geeft weer "NO PLAY"
• Controleer de inhoud. U kunt alleen ondersteunde formaten afspelen.
• Als er meer dan 255 albums of mappen zijn (audio en niet-audio), zullen sommige van de MP3-bestanden in deze albums misschien niet worden gelezen en afgespeeld. Zet deze muziekalbums over op een andere USB-massaopslagapparaat. U kunt ook het USB-massaopslagapparaat opnieuw formatteren en deze muziekalbums opslaan, voordat u de andere nietaudiomappen opslaat. "F61" of "F76"
• Er is een probleem in de stroomvoorziening. "ERROR"
• Een onjuiste handeling werd uitgevoerd. Lees de gebruiksaanwijzing en probeer het opnieuw.
• Een niet ondersteund MP3-formaat. Het systeem zal in dit geval de betreffende track overslaan en de volgende track afspelen. "VBR–"
• Het systeem kan de resterende afspeeltijd van tracks met variabele bitsnelheid (VBR) niet tonen. "NODEVICE"
• Het USB-massaopslagapparaat, iPod of iPhone is niet aangesloten. Controleer de verbinding. "NO DISC"
• U hebt geen disc ingestoken of in ieder geval geen disc die het systeem kan afspelen (Z 6). "NOT SUPPORT"
• U hebt een iPod of iPhone ingestoken die niet kan worden afgespeeld.

• U hebt het netsnoer voor de eerste keer op een stopcontact aangesloten of er is onlangs een stroomonderbreking opgetreden. Stel de klok in. "ADJUST CLOCK"
• Klok is niet gezet. Stel de klok in overeenkomstig. "ADJUST TIMER"
• Afspeeltimer van de play is niet gezet. Stel in de afspeeltimer van de play overeenkomstig. NEDERLANDS Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, indien u twijfels hebt omtrent de controlepunten of het probleem niet kunt verhelpen. iPod of iPhone "PGM FULL"
• Het aantal geprogrammeerde tracks is meer dan 24. RQT9535 Verhelpen van storingen

6/20/2011 6:53:14 PM Het geheugen resetten (Initialiseren) In de volgende gevallen dient u het geheugen te resetten volgens de onderstaande procedure:

• Het apparaat reageert niet wanneer u de toetsen indrukt.
• U wilt de geheugeninhoud wissen om de oorspronkelijke instellingen te herstellen. Om het geheugen te resetten

Haal de stekker van het netsnoer uit het stopcontact. (Wacht 3 minuten voordat u met stap 2 doorgaat.)

Als u [1] op het apparaat ingedrukt houdt, sluit u het netsnoer weer aan. "– – – – – – – –" verschijnt op het displaypaneel.

Laat [1] los. Alle instellingen worden nu gereset naar de oorspronkelijke fabrieksinstellingen. Het is noodzakelijk om de geheugenitems opnieuw in te stellen. Gebruik een zachte en droge doek om het systeem te reinigen.

• Gebruik nooit alcohol, verfverdunner of benzine voor het schoonmaken van de buitenpanelen.
• Alvorens een chemisch behandelde doek te gebruiken, dient u de bij de doek horende instructies zorgvuldig te lezen. RQT9535 NEDERLANDS Onderhoud

Technische gegevens USB Versterker RMS-uitgangsvermogen stereomodus Voorkanaal (beide kanalen aangestuurd) 20 W per kanaal (6 ), 1 kHz, THD 10% Totaal RMS-vermogen stereomodus 40 W Luidspreker FM/AM tuner, aansluiting Voorkeurkanalen USB-poort USB-standaard USB 2.0 volle snelheid Ondersteund mediabestandsformaat MP3 ( .mp3) Bestandssysteem USB-apparaat

FAT 12, FAT 16, FAT 32

Voedingsspoort USB 500 mA (max) 30 FM-zenders 15 AM-zenders Frequentiemodulatie (FM) Frequentiebereik 87,50 MHz t/m 108,00 MHz (stap van 50 kHz) Antenne-aansluitingen 75 (asymmetrisch) Amplitudemodulatie (AM) Frequentiebereik 522 kHz t/m 1629 kHz (stap van 9 kHz) 520 kHz t/m 1630 kHz (stap van 10 kHz) Hoofdtelefoonbus Aansluiting Stereo, 3,5 mm bus Disc Disc geschikt voor weergave (8 cm of 12 cm) CD, CD-R/RW (CD-DA, MP3 geformatteerde disc) MPEG-1 Layer 3, MPEG-2 Layer 3 Optische lens Golflengte 790 nm (CD) Laser kracht CLASS 1 (CD) Audio-uitgang (Disc) Aantal kanalen 2 kanalen (FL, FR) FL = Kanaal linksvoor FR = Kanaal rechtsvoor Type 2-weg, 2 luidsprekersysteem (basreflex) Luidspreker(s) Woofer 10 cm conustype Tweeter 6 cm conustype Impedantie Geproduceerde geluidsdruk 80,5 dB/W (1 m) Frequentiebereik 52 Hz t/m 31 kHz (–16 dB) 74 Hz t/m 27 kHz (–10 dB) Afmetingen (B x H x D) 145 mm x 224 mm x 197 mm Gewicht 1,9 kg Algemeen Voeding AC 220 t/m 240 V, 50 Hz Opgenomen vermogen 19 W Afmetingen (B x H x D) 153 mm x 224 mm x 232 mm Gewicht 1,7 kg Gebruikstemperatuurbereik 0°C t/m +40°C Vochtigheidsbereik 35% t/m 80% RV (geen condensatie) Stroomverbuik in Stand-by stand 0,2 W (ongeveer) Opmerking:

1) Specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd. Gewicht en afmetingen zijn bij benadering.

2) De totale harmonische vervorming is gemeten met de

digitale spectrumanalyser.
