GBG 6020 Professional - шлифовач BOSCH - Бесплатен кориснички прирачник

Вид на производ	Брус (шмиргла)
Бренд	Bosch
Модел	GBG 6020 Professional
Димензии (Д x Ш x В)	Приближно 400 x 300 x 300 mm
Тежина	16,5 kg
Напојување	230 V, 50/60 Hz
Номинална влезна моќност	600 W
Излезна моќност (50 Hz)	420 W
Брзина без оптоварување (50 Hz)	3000 min⁻¹
Брзина без оптоварување (60 Hz)	3600 min⁻¹
Дијаметар на брус	200 mm
Ширина на брус	25 mm
Отвор на брус	32 mm
Зрно на брус	24/60
Навој на вретеното	M12
Вид на работа	S2 (60 мин)
Степен на заштита	IP20 (проценка)
Ниво на звучен притисок	93 dB(A)
Ниво на звучна моќност	99 dB(A)
Главни функции	Острење, брусење, отстранување на рабови од метали
Безбедносни елементи	Заштитен капак, штитник од искри, потпорна табличка, прекинувач Вклучено/Исклучено
Одржување и чистење	Редовно чистете ги отворите за вентилација, проверете го кабелот, заменете ги истрошените брусови
Достапни резервни делови	Брусови, затегнувачки навртки, прирабници, капак, штитник од искри, потпорни таблички
Постпродажна услуга	Bosch САВ: 09 70 82 12 26 (Франција), [e-mail]

Често поставувани прашања - GBG 6020 Professional BOSCH

Која е моќноста на брусницата Bosch GBG 6020 Professional?

Номиналната влезна моќност е 600 W. Излезната моќност е 420 W (50 Hz) или 430 W (60 Hz).

Како да го сменам брусот на GBG 6020?

Исклучете го уредот, отстранете го капакот (1), блокирајте го вретеното (5) со рамен клуч (9), одвртете ја затегнувачката навртка (2) (навој налево од левата страна), потоа заменете го брусот. Составете обратно.

Која е брзината на вртење на уредот?

Брзината без оптоварување е 3000 min⁻¹ за 50 Hz и 3600 min⁻¹ за 60 Hz.

Какви видови брусови можам да користам?

Користете брусови со дијаметар од 200 mm, ширина 25 mm, отвор 32 mm. Зрното е 24/60. За карбид, користете брусови од силициум карбид C.

Како да го прилагодам штитникот од искри и потпорната табличка?

Растојанието помеѓу потпорната табличка (12) или држачот за штитник од искри (10) и брусот не смее да надминува 2 mm. Прилагодете со олабавување на завртките и подесување.

Кои се основните безбедносни мерки на претпазливост?

Секогаш носете заштитни очила и заштита за слух. Никогаш не приближувајте ги рацете до брусот додека се врти. Осигурете се дека штитникот од искри е спуштен. Исклучете го уредот пред секое подесување.

Може ли да острам алати од карбид со оваа брусница?

Да, користете брусови од силициум карбид C (додаток) за острење на делови од карбид.

Како да го чистам и одржувам уредот?

Одржувајте ги чисти отворите за вентилација. Редовно проверувајте го кабелот за напојување. Заменете ги брусовите штом растојанието до штитникот од искри не може да се прилагоди на помалку од 2 mm.

Каде да најдам резервни делови за GBG 6020?

Резервните делови се достапни кај Bosch или на веб-страницата www.boschpt.com. Контактирајте го сервисот Bosch на 09 70 82 12 26 (Франција).

Која е тежината на брусницата?

Тежината е 16,5 kg според постапката EPTA 01:2014.

КОРИСНИЧКИ ПРИРАЧНИК GBG 6020 Professional BOSCH

Безбедносни напомени

Општи предупредувања за безбедност за електрични алати

ПРЕДУ-

ПРЕДУВАЊЕ

Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со

овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди.

Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина.

Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски).

Безбедност на работниот простор

Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа. ▶ Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите. Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола.

Електрична безбедност

Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користете адаптери со заземјени електрични алати. Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар. Избегнувајте телесен контакт со заземјени површини, како што се цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено. Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар. Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат. Кабелот чувајте го подалеку од топлина, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен удар. При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел

соодветен за надворешна употреба го намалува ризикот од струен удар.

Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар.

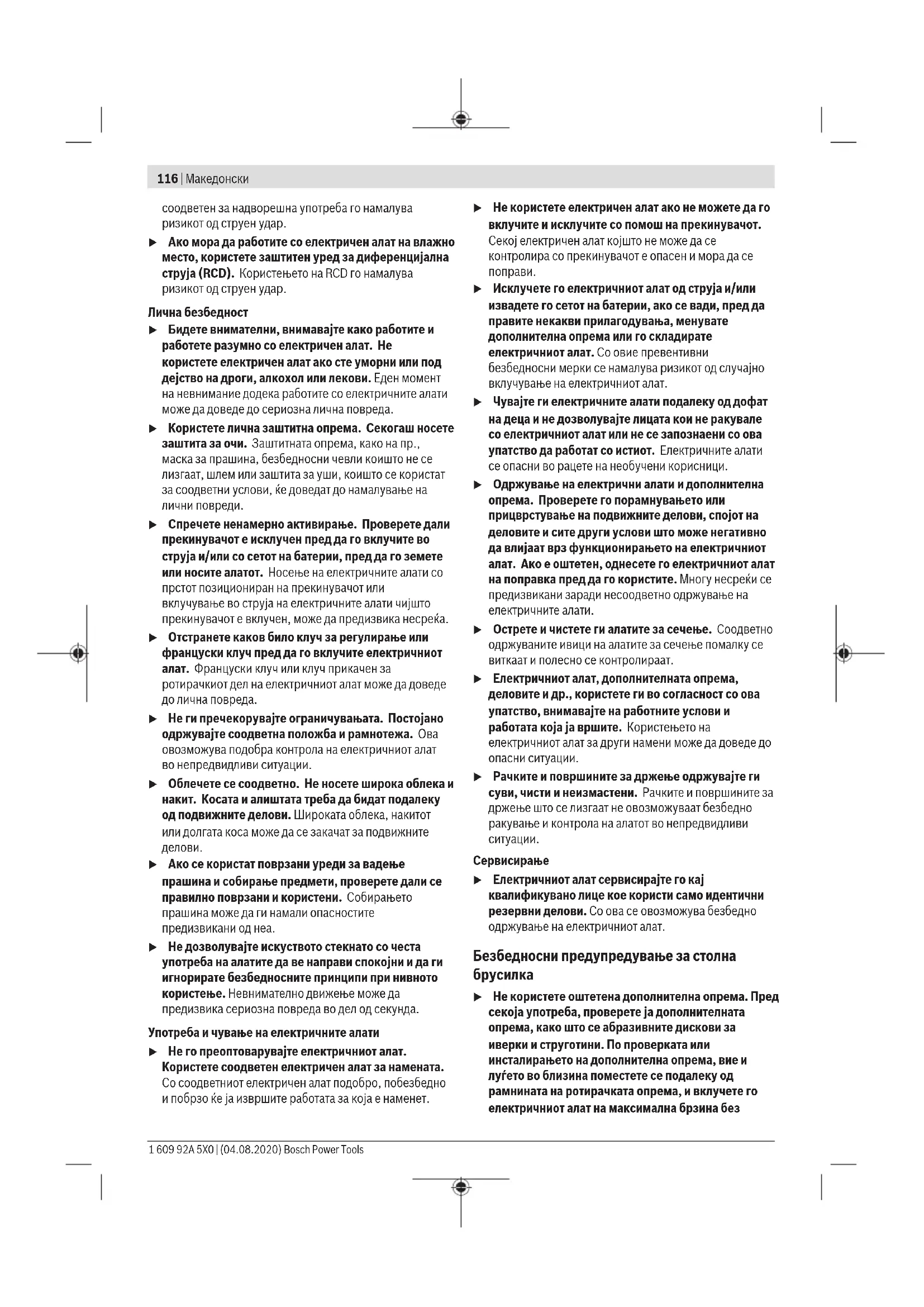

Лична безбедност

▶ Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда. ▶ Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, ќе доведат до намалување на лични повреди. ▶ Спречете ненамерно активирање. Проверете дали прекинувачот е исклучен пред да го вклучите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е вклучен, може да предизвика несреќа. ▶ Отстранете каков било клуч за регулирање или француски клуч пред да го вклучите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда. ▶ Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации. ▶ Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови. ▶ Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа. Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда.

Употреба и чување на електричните алати

▶ Не го преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо ќе ја извршите работата за која е наменет.

▶ Не користете електричен алат ако не можете да го вклучите и исклучите со помош на прекинувачот. Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се поправи. ▶ Исклучете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат. Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници. ▶ Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстувањето на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреќи се предизвикани заради несоодветно одржување на електричните алати. ▶ Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат. ▶ Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации. ▶ Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи ситуации.

Сервисирање

▶ Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат.

Безбедносни предупредувања за столна брусилка

Не користете оштетена дополнителна опрема. Пред секоја употреба, проверете ја дополнителната опрема, како што се абразивните дискови за иверки и струготини. По проверката или инсталирањето на дополнителна опрема, вие и луѓето во близина поместете се подалеку од рамнината на ротирачката опрема, и вклучете го електричниот алат на максимална брзина без

оптоварување една минута. Оштетената дополнителна опрема вообичаено се расипува во текот на овој тест период.

Утврдената брзина на дополнителната опрема мора да биде најмалку еднаква на максималната брзина означена на електричниот алат. Дополнителната опрема која работи побрзо од утврдената брзина може да експлодира и да се распрска насекаде. ▶ Не брусете странично на брусниот диск. Страничното брусење може да го скрши дискот и да се распрска насекаде.

Носете заштитни очила.

Не оставајте го алатот настрана, доколку не е целосно во состојба на мирување. Електричните алати кои не се во состојба на мирување може да предизвикаат повреди. Добро чувајте го некористениот електричен алат и дополнителната опрема. Местото на складирање мора да биде суво и затворено. Ова го спречува оштетувањето на електричниот уред за време на складирањето или тој да биде ракуван од страна на неискусни лица. Редовно проверувајте го кабелот, а доколку е оштетен смее да го поправи само овластената сервисна служба за електрични алати на Bosch. Доколку продолжниот кабел е оштетен, заменете го. Само на тој начин ќе бидете сигурни во безбедноста на електричниот алат. ▶ Приклучете го апаратот на прописно заземјена струјна мрежа. Приклучницата и продолжниот кабел мора да имаат функционален заштитен проводник. ▶ Одржувајте ја чистотата на работното место. Мешавините на материјали се особено опасни. Правта од лесен метал може да се запали или експлодира. Заштитете го брусниот алат од удар и маснотии.

Ознаки

Следните ознаки се од големо значење за користењето на вашиот електричен алат. Ве молиме запаметете ги ознаките и нивното значење. Вистинската интерпретација на ознаките Ви помага подобро и побезбедно да го користите електричниот алат.

Не посегнувајте со рацете во полето на брусното тркало, додека работи електричниот алат. При контакт со брусното тркало постои опасност од повреда.

Носете заштита за слухот.

Изложеноста на бучава може да предизвика губење на слухот.

Носете заштитни очила.

Носете маска за заштита од прав.

Носете заштитни ракавици.

Опис на производот и перформансите

Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат на непридржување до

безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или

тешки повреди.

Внимавајте на сликите во предниот дел на упатството за користење.

Наменета употреба

Електричниот алат е наменет за острење на алати, како и за брусење и отстранување на остатоци од метал.

Електричниот алат може да се користи само кратко време (макс. 60 мин).

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на приказот на електричниот алат на графичката страница.

(1) Покривка (2) Затезна навртка (3) Стезна прирабница (4) Приклучна прирабница (5) Брусно вретено (6) Заштитен капак (7) Отвори за монтажа (8) Прекинувач за вклучување/исклучување (9) Вилушкаст клуч ^A) (10) Држач за заштитата од искри (11) Заштита од искри

118 | Македонски

(12) Основа на предметот за обработка

A) Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема.

Технички податоци

Двострани брусилки GBG 60-20
Број на дел/артикл		3 601 B7A 4..
Номинална јачина P1	W 600
Излезна моќност P2
– 50 Hz W 420
– 60 Hz W 430
Начин на работење A)		S2 (60 min)
Број на вртежи во празен од
– 50 Hz min	-1	3000
– 60 Hz min	-1	3600
Навој на вретеното за брусење		M12
Брусни тркала
– Дијаметар mm 200
– Ширина mm 25
– Отвор за прифатот mm 32
– Гранулација 24/60
Приклучна прирабница
– Отвор за прифатот mm 15
– min. заштеда mm 1,5
Тежина согласно EPTA-Procedure 01:2014	kg 16,5
Класа на заштита / I		[IMAGE]

A) Начинот на работа S2 (60 мин) го означува краткото работење со максимално време на работење од 60 мин. По ова време, исклучете го електричниот алат и оставете го да се олади. Податоците важат за номинален напон [U] од 230 V. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја.

Информација за бучава

Вредностите за емисија на бучава се одредуваат согласно EN 62841-3-4.

Нивото на звук на електричниот алат оценето со А типично изнесува: ниво на звучен притисок 93 dB(A); ниво на звучна јачина 99 dB(A). Несигурност K = 3 dB.

Носете заштита за слухот!

Вредноста на емисија на бучава наведена во овие упатства е измерена со нормирана постапка за мерење и може да се користи за меѓусебна споредба на електрични алати. Исто така може да се прилагоди за предвремена процена на емисијата на бучава.

Наведената вредност на емисијата на бучава се однесува на основната примена на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, вредноста на емисијата на бучава може да отстапува.

Ова може значително да ја зголеми емисијата на бучава во целокупниот период на работење.

За прецизно одредување на емисијата на бучава, треба да се земе предвид периодот во кој уредот е исклучен или едвај работи, а не моментот кога е во употреба.

Ова може значително да ја намали емисијата на бучава во целокупниот период на работење.

Монтажа

▶ Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната дозна. – Прицврстете го електричниот алат на четирите предвидени отвори (7) со соодветните завртки на работната маса/работната плоча.

Монтирање на заштитата од искри/основата на предметот за обработка (види слики A–D)

– Монтирајте го држачот за заштитата од искри (10) со двете завртки. – Зацврстете ја заштитата од искри (11) на држачот за заштитата од искри (10). – Монтирајте ја основата на предметот за обработка (12) како што е прикажано на сликата.

▶ Проверувајте го редовно растојанието помеѓу основата на предметот за обработка (12), односно држачот на заштитата од искри (11), кон брусното тркало и евентуално прилагодете го. Растојанието кон брусното тркало не смее да биде поголемо од 2 mm. При поголемо растојание не сте доволно заштитени од искрите што летаат. Предметот за обработка може да биде повлечен преку ротационото движење на брусното тркало и да предизвика повреди. ▶ Користете го електричниот алат само со заштитна маска (11) и свртете ја колку што можете кон долу. Искрите може да ги оштетат Вашите очи или може да предизвикаат пожар на објектите во таа околина. ▶ Користете го електричниот алат само со основата на предметот за обработка. Не ги заменувајте десната и левата основа на предметот за обработка (12). Растојанието помеѓу основата на предметот за обработка (12) и брусното тркало е инаку преголемо. При поголемо растојание не сте доволно заштитени од искрите што летаат. Предметот за обработка може да биде повлечен преку ротационото движење на брусното тркало и да предизвика повреди.

Промена на брусните тркала

▶ Утврдената брзина на дополнителната опрема мора да биде најмалку еднаква на максималната брзина означена на електричниот алат. Дополнителната опрема која работи побрзо од утврдената брзина може да експлодира и да се распрска насекаде.

▶ Не е дозволена примена на брусни плочи, чии пречници ги надминуваат податоците на електричниот алат. ▶ Користете го електричниот алат само доколку алатите што се вметнуваат се монтирани на двете вретена. Со тоа се избегнува контакт со ротирачкото вретено.

Променете ги брусните тркала, доколку држачот за заштита од искри (10) повеќе не дозволува да се прилагодува потребното растојание од најмногу 2 mm кон брусното тркало.

Олабавете ги трите завртки на капакот (1) и извадете го капакот. Држете го цврсто брусното вретено (5) со вилушкаст клуч (9) и одвртете ги навртките за затегнување (2) од брусното вретено (5).

Напомена: Оската на брусното вретено која излегува на левата страна на електричниот алат (5) има лев навој.

Извадете ја прицврстната прирабница (3) и брусното тркало од оската на брусилката (5). Монтирањето на новото брусно тркало следува по обратен редослед. Поставете го капакот (1) повторно со цврсто притискање и зацврстете го со трите завртки.

Наострете ги употребуваните и оштетените нетркалезни брусни тркала пред натамошната употреба со брусен камен (прибор).

Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната дозна.

Всисување на прав/струготини

Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во околината.

Одредени честички прав како на пр. прав од даб или бука важат како канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица.

Погрижете се за добра проветреност на работното место. Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2.

Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате.

Избегнувајте собирање прав на работното место.

Правта лесно може да се запали.

Употреба

Ставање во употреба

Внимавајте на електричниот напон! Напонот на изворот на струја мора да одговара на оној кој е наведен на спецификационата плочка на електричниот уред. Електричните алати означени со 230 V исто така може да се користат и на 220 V. Пред употребата проверете ги алатите за брусење. Алатот за брусење мора да биде монтиран беспрекорно и да може слободно да се врти. Направете проба од најмалку 1 минута без оптоварување. Не користете оштетени, нетркалезни или алати за брусење што вибрираат. Оштетените алати за брусење може да пукнат и да предизвикаат повреди.

Вклучување/исклучување

– За да го вклучите електричниот алат, навалете го прекинувачот за вклучување/исклучување (8) во позиција „I“. – За да го исклучите, навалете го прекинувачот за вклучување/исклучување (8) во позиција „0“.

Ставете го делот што се обработува само на вклучен електричен алат и исклучете го истиот, само откако ќе го кренете делот. Делот што се обработува може одеднаш да се придвижи. ▶ Не го фаќајте никогаш брусното тркало на електричниот алат кога е во движење. Ова може да доведе до тешки повреди. ▶ Носете работна престилка. Внимавајте на тоа лицата да не се во опасност поради искри што летаат. Тргнете ги запаливите материјали од близина. При брусење на материјали постои опасност од искрите што летаат.

За обработка на предмети од цврст метал употребете брусни тркала од силициум карбид C (прибор).

– Ставете го предметот за брусење на основата на предметот за обработка (12) и притиснете го лесно кон брусното тркало. За постигнување на оптимални брусни резултати, предметот движете го лесно напред-назад. Со тоа брусното тркало ќе биде рамномерно истрошено. – Од време на време предметот за обработка оладете го во вода.

Транспорт

– Отстранете ги деловите на опремата кои не можат цврсто да се монтираат на електричниот алат. – Намотајте го целосно кабелот за напојување и врзете го.

• При подигање или транспорт држете го електричниот алат од долу на двете заштитни хауби (6). Во пределот на дупките при монтирањето (7) можете да го прицврстите електричниот алат. ▶ При транспорт на електричниот алат никогаш не ја користете заштитата од искри (11) или основата на предметот за обработка (12).

Одржување и сервис

Одржување и чистење

▶ Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната дозна. ▶ Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да работите.

Доколку е потребно користење на приклучен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични алати, за да избегнете загрозување на безбедноста.

Сервисна служба и совети при користење

Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ, како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на: www.bosch-pt.com

Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Северна Македонија

Д.Д.Електрис

Дополнителни адреси на сервиси може да најдете под:

Електричните алати, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.

Не ги фрлајте електричните алати во домашната канта за отпадоци!

Само за земјите од ЕУ:

Според Европската регулатива 2012/19/EU за електрични и електронски уреди и нивната имплементација во националното право, електричните алати што се вон употреба мора одделно да се собираат и да се рециклираат на еколошки прифатлив начин.
