Produkta veids	Bezvadu zāles pļāvējs (krūmgriezis)
Modelis	Energy+ 58G035
Zīmols	Graphite
Akumulatora spriegums	36 V līdzstrāva (2 x 18 V līdzstrāva)
Tukšgaitas ātrums	7000 min⁻¹
Griešanas līnijas diametrs	2 mm
Spoles ietilpība	3 m
Apļveida griešanas platums (līnija)	35 mm
Naža griešanas platums	25 mm
Aizsardzības klase	III
Svars	4.2 kg
Skaņas spiediena līmenis	83.0 dB(A) (K=4.1 dB(A))
Skaņas jaudas līmenis	95.2 dB(A) (K=2.1 dB(A))
Vibrācijas paātrinājums	1.237 m/s² (K=1.5 m/s²)
Ražošanas gads	2023
Barošanas avots	Akumulators (noņemams, litija-jonu)
Motora tips	Bezsuku līdzstrāvas motors
Roktura regulējamība	Jā, slīpuma leņķis regulējams ar fiksācijas skrūvi
Plecu siksna	Iekļauts ar ātrās atbrīvošanas sprādzi
Griešanas galvas iespējas	Trīszobu nazis vai griešanas līnijas spole
Līnijas padeves sistēma	Automātiskā (piesitiena padeve) un manuālā
Vārpstas reversa poga	Jā, lai noņemtu zāles atkritumus
Drošības funkcijas	Sprūda bloķētājs, aizsargs, ātrās atbrīvošanas plecu siksna
Iekļautie piederumi	Spole ar līniju, trīszobu nazis, rokturis, skrūves/uzgriežņi, plecu josta, uzgriežņu atslēga, sešstūra atslēga, griešanas elementa pārsegs, uzgrieznis un paplāksnes
IP aizsardzības pakāpe	Nav norādīts (sargāt no mitruma)
Apkope	Tīrīt ventilācijas spraugas, nomainīt līniju/nazi pēc nepieciešamības, uzglabāt sausā vietā

Bieži uzdotie jautājumi - Energy+ 58G035 Graphite

Kādi akumulatori ir saderīgi ar Graphite Energy+ 58G035?

Ierīcei nepieciešami divi 18V akumulatori (kopā 36V). Tiem jābūt vienādas ietilpības un uzlādes līmeņa. Izmantojiet tikai oriģinālos Graphite akumulatorus.

Kā nomainīt griešanas līniju?

Noņemiet spoles vāku, nospiežot drošības aizbīdņus. Izņemiet tukšo spoli un uztiniet jaunu līniju (2mm diametrs, maks. 3m) uz spoles. Izbīdiet galus caur korpusa caurumiem un atkārtoti uzstādiet vāku, līdz tas nofiksējas. Sīkākus soļus skatiet rokasgrāmatā.

Vai līnijas vietā var izmantot metāla asmeni?

Jā, krūmgriezis nāk komplektā ar trīszobu nazi biezākai veģetācijai. Vienmēr izmantojiet aizsargu, lietojot nazi.

Kā noregulēt roktura leņķi?

Atskrūvējiet roktura fiksācijas skrūvi (5), iestatiet vēlamo slīpumu, tad atkal pievelciet skrūvi. Tas ļauj ergonomiski novietot ērtai lietošanai.

Kāpēc krūmgriezis neiedarbojas?

Pārliecinieties, ka ir ievietoti un uzlādēti divi akumulatori. Nospiediet sprūda bloķētāja pogu (17) un tad nospiediet sprūdu (18). Pārbaudiet, vai aizsargs ir pareizi uzstādīts. Ja joprojām neiedarbojas, izņemiet akumulatorus un pārbaudiet.

Kā darbojas automātiskā līnijas padeve?

Kamēr motors darbojas, viegli piesitiet spoli pie zemes. Līnija automātiski pagarināsies, un pārpalikums tiks nogriezts ar aizsarga asmeni.

Kam paredzēta vārpstas reversa poga?

Nospiediet reversa pogu (19), lai grieztu vārpstu atpakaļ. Tas palīdz noņemt sapinušos zāli ap griešanas galvu. Motors griezīsies pretējā virzienā apmēram 2 sekundes.

Kā notīrīt krūmgriezi?

Pēc katras lietošanas noņemiet zāles atlikumus no aizsarga un spoles. Notīriet motora korpusa ventilācijas spraugas ar suku vai zema spiediena saspiestu gaisu. Nekad neizmantojiet ūdeni vai ķīmiskus tīrītājus.

Kādu drošības aprīkojumu man vajadzētu valkāt?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību, neslīdošus izturīgus apavus un garas bikses. Lietojiet aizsargcimdus, rīkojoties ar griešanas elementiem.

Vai Graphite Energy+ 58G035 ir piemērots slapjai zālei?

Nē, izvairieties pļaut slapju zāli. Rokasgrāmata brīdina neizmantot ierīci lietū vai mitros apstākļos, lai novērstu elektrošoku un nodrošinātu drošu darbību.

LIETOŠANAS INSTRUKCIJA Energy+ 58G035 Graphite

BRĪDINĀJUMS: Izmantojot trimmeri, ievērojiet drošības noteikumus. Jūsu un trešo personu drošībai, pirms sākat strādāt ar trimmeri, lūdzu, izlasiet šo rokasgrāmatu. Lūdzu, saglabājiet šo rokasgrāmatu turpmākai izmantošanai.

- Šis dārza rīks nav paredzēts lietošanai cilvēkiem (ieskaitot bērnus) ar ierobežotām fiziskām, maņu vai garīgām spējām vai cilvēkiem, kuriem nav pieredzes vai zināšanas par aprīkojumu, ja vien tas netiek darīts uzraudzībā vai saskaņa ar lietošanas instrukcijām. aprīkojumu, ko nodrošina personas, kas atbild par drošību.

- ATCERIETIES. Operators vai lietotājs ir atbildīgs par negadījumiem vai bīstamību citiem cilvēkiem vai videi.

Sagatavošana

• Plaujot, vienmēr valkājiet izturīgus apavus un garas bikses
• Vienmēr lietojiet individuālos aizsardzības līdzekļus, piemēram, aizsargbrilles, dzirdes aizsargus.
• Rūpīgi pārbaudiet laukumu, kurā strādājat, un nonemiet visus priekšmetus, kurus var izmest rotējošais griezējinstruments.
• Pirms lietošanas vienmēr pārbaudiet, vai trimmera galva nav bojāta.
• Turiet trimmeri ar abām rokām tā, lai galvas ass būtu perpendikulāra zemei.

Izmantot

• Plaujiet tikai dienasgaismā vai labā mākslīgā apgaismojumā.
• Izvairieties no slapjas zāles plaušanas.
• Vienmēr pārliecinieties, ka kājas ir stingras. Rūpīgi strādājiet pie slīpām virsmām, lai nezaudētu līdzsvaru.
  • Nāc, nekad neskrien.
• Nelieciet dârza instrumentu pieejamu bērniem vai personām, kuras nav lasījušas šo rokasgrāmatu.
• Atturieties no darba ar tuvumā esošiem cilvēkiem, bērniem vai dzīvniekiem.
• Vienmēr plaujiet pāri nogāzei, nekad ne augšup, ne lejā.
• Esiet īpaši piesardzīgs, mainot plaušanas virzienu.
• Pārvietojot trimmeri, izslēdziet motoru.
• Nelietojiet trimmeri ar bojātiem aizsargiem, korpusiem vai bez piestiprinātiem aizsargiem.
• ledarbiniet motoru atbilstoši norādījumiem, pārliecinoties, ka kājas atrodas prom no griezējinstrumenta.
  • Nolieciet trimmeri, iedarbinot motoru.
• Izmantojiet tikai mašinai paredzētus griezējinstrumentus.
• Esiet piesardzīgs, lai nenogrieztu sevi pie auklas apgriešanas ierīces.
• Pārliecinieties, ka gaisa atverēs nav gružu.
• Pirms trimmera iedarbināšanas pārliecinieties, ka abas rokas stingri tur ierīci.
• Turiet rokas un kājas prom no rotējošām kustīgām dalām.
• Trimmera remontu drīkst veikt tikai pilnvarotas personas.
• Izmantojiet tikai ražotāja ieteiktās rezerves daļas.

Apkope un uzglabāšana

• Uzturiet visas sastāvdaļas labā stāvoklī, lai nodrošinātu trimmera drošu darbību.
• Drošības nolūkos nomainiet nolietotās vai bojātās detaļas.
• Aizsargājiet trimmeri no mitruma.
  • Glabāt bērniem nepieejamā vietā.
• Izmantojiet pareizo griešanas līnijas tipu.

UZMANĪBU! Neskatoties uz pēc būtības drošo konstrukciju, drošības pasākumu un papildu aizsardzības pasākumu izmantošanu, darba laikā vienmēr pastāv traumu risks.

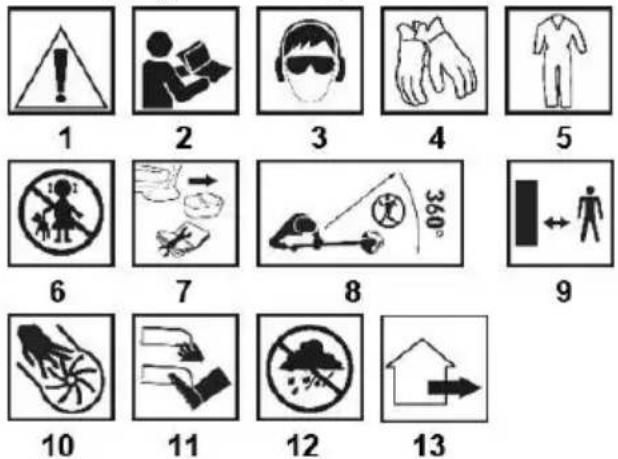

Izmantoto piktogrammu skaidrojums

1. UZMANĪBU! Veiciet īpašus piesardzības pasākumus.
2. Izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus!
3. Izmantojiet individuālos aizsardzības līdzekļus (aizsargbrilles, dzirdes aizsarglīdzekļus).
4. Izmantojiet aizsargcimdus.
5. Izmantojiet aizsargapgērbu.
6. Turiet bērnus prom no instrumenta.
7. Pirms regulēšanas vai tīrīšanas izņemiet akumulatoru no ierīces
8. Turiet citus cilvēkus prom no trimera darba zonas.
9. Uzturiet drošu attālumu no darbojošas dārza iekārtas
10. Strādājot ar instrumentu, nelieciet rokas caurumos.
11. Turiet ekstremitātes prom no griešanas elementiem!
12. Dārza ierīce, kas paredzēta izmantošanai ārpus telpām
13. Aizsargājiet ierīci no mitruma.

BÜVNIECÍBA UN PIEMÉROŠANA

Bateriju izkapts ir manuāla tipa ierīce. Piedziņa ir līdzstrāvas motors bez sukām. Izkapts ir lieliski piemērots sarežģītai reljefai un galvenokārt tur, kur plāvēji nav spējīgi strādāt. Divu roku rokturis nodrošina ērtu lielu platību plaušanu. Aprīkots ar pareizo griezējinstrumentu, tas ir piemērots arī zāliena malu apgriešanai un apdarei ap kokiem, celiņiem un dārzā sapinušo zālaugu, niedru un nātru plaušanai. Izmantojiet tikai jūsu ierīcei piemērotus piederumus un ievērojiet lietošanas instrukcijā sniegtos norādījumus. Izkapts ir paredzēts tikai amatieru lietošanai.

BRĪDINĀJUMS! Nelietojiet ierīci pretēji paredzētajam lietojumam.

GRAFISKO PUSU APRAKSTS

Tālāk numerācija attiecas uz ierīces sastāvdaļām, kas parādītas šīs rokasgrāmatas grafiskajās lappusēs.

1. Galva
2. Apakšējais vārpstas aizsargs
3. Motora vadības rokturis
4. Rokturis
5. Rokturis blokēšanas skrūve
6. Augšējā vārpstas vāks
7. Plecu jostas turētājs.
8. Vārpstas vāka stiprinājums
9. Griešanas elementa pârsegs
10. Griešanas elements.
11. Blokēšanas poga
12. Mazgātājs
13. Puteklu aizsargs
14. Trīszobu nazis.
15. Spiediena plāksne
16. Spole ar griešanas auklu
17. Aktivizēšanas blokēšanas poga
18. Drenāža
19. Poga vārpstas griešanās virziena maiņai
    * Var būt atškirības starp zīmējumu un produktu.

IEKÄRTAS UN PIEDERUMI

1. Spole ar griešanas auklu - 1 gab.
2. Trīszobu nazis - 1 gab.
3. Rokturis - 1 gab
4. Skrūves un uzgriežni - 1 komplekts.
5. Plecu josta - 1 gab.
6. Uzgriežnu atslēga ar skrūvgriezi - 1 gab.
7. Sešstūra atslēga - 2 gab.
8. Griešanas elementa pärsegs - 1 gab.
9. Uzgrieznis un paplāksnes - 1 komplekts.

SAGATAVOŠANĀS DARBAM

ROKTU MONTĀŽA

• Atskrūvējiet un atskrūvējiet roktura fiksēšanas skrūvi (5) (A attēls).
• Nonemiet komponentus (B zīm.), Novietojiet roktura apakšējo rokturi zem roktura (C zīm.), Pārklājiet roktura ligzdu ar augšējo daļu (pārliecinieties, ka abas roktura daļas ir cieši savienotas) (Zīm. D).
• levietojiet atsperi un pievelciet roktura fiksēšanas skrūvi (5), līdz rokturis ir cieši nostiprināts pie augšējā vārpstas vāka (6) (E attēls).
• Pievienojiet plecu siksnas turētāju (7) (F attēls).

ROKAS LENKA PIELĀGOŠANA

Izkapts j rokturim ir iespēja pielāgot slīpuma lenki.

Ergonomiskais slīpuma lenka iestatijums lauj operatoram ilgi strādāt bez noguruma.

• Atskrūvējiet roktura fiksēšanas skrūvi (5) (A attēls).
• lestatiet vēlamo roktura (4) slīpuma lenki.
• Pievelciet roktura blokēšanas skrūvi (5).

VĀRPU VĀKU SALIKŠANA

Vārpstas vāks ir sadalīts divās daļās, tāpēc tiem jābūt savienotiem kopā.

• Atbrīvojiet blokēšanas pogu (11).
• Novietojiet apakšējo vārpstas vāku (2) uz vārpstas vāka savienotājelementa (8) (G attēls) un ievietojiet to pareizajā stāvoklī (H attēls).
• Cieši pievelciet blokēšanas pogu (11) (I attēls).

AIZSARDZĪBAS UN IZSLĒGTĀ NAŽA UZSTĀDĪŠANA

Izkapts Įauj strādāt gan ar trīszobu nazi, gan ar griezējlīniju atkarībā no jūsu vajadzībām.

BRĪDINĀJUMS! Nestrādājiet ar izkapti, ja nav uzstādīts alzsargs.

TRĪSKĀRŠĀ NAŽA MONTĀŽA

• Uzstādiet griešanas elementa aizsargu (9) pareizajā pozīcijā, izmantojot komplektācijā esošās skrūves (J zīm.).
• Novietojiet paplāksni (12) (K zīm.) Uz vārpstas un pēc tam uzlieciet putekļu vāku (13) (L zīm.).
• Uzlieciet trīszaru nazi (14) (M attēls) un spiediena plāksni (15) (N attēls).
• Blokējiet vārpstu, ievietojot sešstūra atslēgu vārpstas blokēšanas atverē. Uzvelciet uzgriezni un blokējiet vārpstu, pievelciet ar komplektā iekļauto atslēgu (O attēls).

KUGA UN SPOLA MONTĀŽA AR BEZVADU GRIEZĒJU

• Uzstādiet griešanas elementa aizsargu (9) pareizajā pozīcijā, nostiprinot to ar komplektācijā iekļautajām skrūvēm (P attēls).
• Novietojiet paplāksni (12) (R attēls) uz vārpstas.
• Uzstādiet griešanas elementa (ja tāds ir) pārsega plāksni (S zīm.)
• Blokējiet vārpstu un vītnojiet spoli ar griešanas līniju (16) pretēji pulkstenrādītāja kustības virzienam uz vārpstu (T attēls).
• Pirms lietošanas noņemiet lieko auklas apgriešanas asmens pārsegu (ja tāds ir).

PLECU JOSTU MONTAŽA UN PIELAGOŠANA

BRĪDINĀJUMS! levietojot un noregulējot plecu siksnu, izslēdziet motoru.

Pareiza plecu siksnas pielāgošana ievērojami atvieglo darbu.

• Plecu jostas karabīni ievietojiet plecu jostas turētājā (7).
• Pielāgojiet plecu siksnu tā, lai griešanas elements būtu paralēls zemei.

• Griezējstieni (10) viegli balstiet uz zemes.
- Pārvietojiet plecu siksnas turētāju, lai panāktu vislabāko izkapta līdzsvaru.
- Lietojot trīszobu nazi, turiet naza asmeni paceltu apm. 10 cm virs zemes, lai tā nepieskartos zemei.
- Pielāgojiet jostas plecu jostas garumu, lai nodrošinātu ērtāko darba stāvokli.

UZMANĪBU! Plecu siksnas galā ir ātras atlaišanas sprādze. Izmantojiet to ārkārtas situācijās, kad jums ātri jāiziet no ierīces.

BRĪDINĀJUMS! Strādājot, izkapti vienmēr jāpiestiprina pie plecu siksnas. Pretējā gadījumā trimmeri nevar droši vadīt, un operators vai citi var tikt ievainoti. Nekad nelietojiet plecu jostu ar salauztu ātrās atlaišanas mehānismu.

DARBS / IESTATIJUMI

BRĪDINĀJUMS! Pirms nodošanas ekspluatācijā ievietojiet baterijas. Ierīcei nepieciešamas 2 baterijas, pretējā gadījumā tā nedarbosies. Lai ierīce darbotos pareizi, akumulatoriem vajadzētu būt vienādai jaudai un uzlādes līmenim.

BRĪDINĀJUMS! Pirms sākat, pārliecinieties, ka slēdzis ir izslēgtā stāvoklī un vai visi komponenti ir pareizi samontēti, kā aprakstīts šajā rokasgrāmatā.

IESLĚGTS IZSLĚGTS

Izkapts ir aprikots ar slēdzi, lai novērstu nejaušu darbību.

• Lai iedarbinātu mašīnu, nospiediet sprūda blokēšanas pogu (17) un pavelciet sprūdu (18) (U attēls).
• Atlaidiet sprūdu (18), lai apturētu mašīnu.
  Krūmgriezis ir aprīkots ar vārpstas reverso pogu, lai atbrīvotos no uzkrātajiem zāles atlikumiem no vārpstas un griezeja stieņa.
  • Nedaudz paceliet izkapti no zemes.
• Kad tiek nospiesta vārpstas reversās poga (19), lietotājs dzirdēs BiBi trauksmi.
• Nospiediet sprūda blokēšanas pogu (17) un saspiediet sprūdu (18), līdz vārpsta griežas (Y zīm.).
• Pēc divām sekundēm vārpstas rotācija automātiski apstājas.
• Lai atsāktu darbu, restartējiet ierīci, kā aprakstīts iepriekš.

BRĪDINĀJUMS! Nekādā gadījumā nedrīkst iedarbināt motoru, ja nav uzstādīts griešanas elementa aizsargs. Nepareizu vai bojātu aizsargu izmantošana var izraisīt nopietnus ievainojumus.

UZMANĪBU! Pēc motora izslēgšanas griešanas elementi turpina griezties. Nekad nelietojiet izkapti lietū vai mitros apstākļos. Nekad nestrādājiet ar bojātu ierīci. Visām detaļām jābūt pareizi uzstādītām un jāatbilst prasībām, kas nodrošina pareizu izkapta darbību. Jebkura bojātā drošības sastāvdaļa vai tā daļa nekavējoties jānovērš vai jānomaina.

PADOMI DROŠAI LIETOŠANAI

• Plaujot garu zāli, darbs jāveic pakāpeniski, kārtās.
• Novietojiet izkapti prom no cietiem priekšmetiem un labības.
• Strādājiet ar izkapti tikai tad, kad zāle ir sausa.
• Apgriežot malas, pabrauciet ierīci gar zāliena malu.
• Regulāri notīriet ventilācijas spraugas motora korpusā.
• Regulāri nonemiet zāles atlikumus no aizsarga un auklas spoles.
• Nekad netīriet suku ar ūdeni, agresīviem škīdrumiem vai škīdinātājiem. Izkapti jātīra ar otu vai mīkstu drāniņu.
• Izmantojiet ieteicamos nažus un auklas spoles.

UZMANĪBU! Esiet īpaši piesardzīgs, lietojot izkapti, lai vertikāli apgrieztu malas. Palieciet ārpus griezeļelementa rotācijas plaknes, lai izvairītos no riska, ka to var sist ar saplēstu priekšmetu.

GRIEZĒJA IZGRŪŠANA

Izkapts ir aprīkots ar griešanas līnijas automatiskās padeves sistēmu. Griešanas līnija iznāks, kad darba laikā energiski nospiedīsit spoli pie zemes, pagarinātās griešanas līnijas pārpalikumu nogriezīs asmens, kas ievietots griešanas elementa aizsargā.

UZMANĪBU! Ja griešanas līnija ir salauzta vai tā daļa saplīst spoles pārsega iekšpusē, griešanas līnija netiks padota. Manuāli pagariniet griešanas līniju.

GRIEŠANAS LĪNIJAS MANUĀLA IZSTUMŠANA

BRĪDINĀJUMS! Izslēdziet krūmgrieža motoru un izņemiet baterijas.

• Atskrūvējiet spoli ar griešanas auklu (16), ar seštūra atslēgu blokējot vārpstas fiksācijas atveri.
  • Stingri satveriet spoles vāku.
• Piespiediet drošības fiksatorus auklas spoles vāka abās pusēs.
• Nonemiet spoles pârsegu ar griešanas lîniju.
• Pagariniet griešanas līnijas galus un izvelciet tos caur caurumiem griešanas līnijas korpusā.
• Uzstādiet griešanas līnijas spoles pārsegu.
• Pieskrūvējiet spoles vāku ar griešanas līniju uz vārpstas.

APKALPOŠANA UN APKOPE

BRĪDINĀJUMS! Pirms sākt uzstādīšanu, regulēšanu, remontu vai apkopi, izņemiet akumulatorus no ierīces.

SPOLA NOMAINIŠANA AR BEZVADU Griezēju

BRĪDINĀJUMS! Nepareizi ievilkta līnija vai nepareiza griešanas piestiprināšana palielinās vibrāciju.

• Atskrūvējiet spoli ar griešanas līniju, ar sešstūra atslēgu blokējot vārpstas fiksācijas atveri.
• Stingri satveriet spoles vāku.
• Piespiediet drošības fiksatorus auklas spoles vāka abās pusēs.
• Nonemiet auklas spoli (atsperei jäpaliek auklas spoles pärsegä).
• Rūpīgi notīriet griešanas līnijas spoles vāka iekšpusi, notīriet visus netīrumus un zāles paliekas.
• Mainiet spoli vai vēju jaunā līnijā (W zīm.)
• Aptiniet griešanas līniju no spoles apmēram 10 cm abos galos.
• Izgrieziet griešanas līnijas galus no jaunās spoles caur spraugām griešanas līnijas korpusā spoles pārsegā.
• Cieši nospiediet jauno spoli ar griešanas līniju spoles pārsegā.
• Uzstādiet spoles pārsegu un nospiediet to, līdz tas noklikšķina (spoles pārsegs ir pilnībā jānosēdina un jānostiprina ar fiksatoriem).

TİRİŞANA

• Pēc katras plaušanas operācijas nonemiet visus zāles atlikumus, kas sakrājušies griezēja asmens korpusā.
• Motora korpusam vienmēr jābūt bez putekliem un netīrumiem.
• Notīriet ventilācijas spraugas motora korpusā, lai tās nenosprostotu zāles atgriezumi.
• Noslaukiet ierīci ar tīru drānu vai izpūtiet to ar saspiestu gaisu zemā spiedienā.
• Tīrīšanai neizmantojiet ūdens vai kīmiskus tīrīšanas līdzeklus.
• Esiet piesardzīgs, lai ierīcē nenonāktu ūdens.

APKOPE UN UZGLABĀŠANA

• Pārbaudiet, vai griešanas nazis nav bojāts, sitot ar cietiem priekšmetiem, ja nepieciešams - asiniet vai nomainiet griešanas nazi.
• Izmantojiet tikai oriğinālos piederumus un oriğinālās rezerves daļas.
• Ar izkapti drīkst veikt tikai šajā rokasgrāmatā aprakstītās apkopes darbības. Citas darbības drīkst veikt tikai pilnvarots servisa centrs.
• Nav atlauts veikt nekādas izmainas izkapta konstrukcijā.
• Kad ierīci nelieto, tā jāuzglabā sausā vietā, kas nav pieejama bērniem.
• Glabājiet ierīci ar izņemtām baterijām.
  Visu veidu bojājumus vajadzētu novērst ražotāja pilnvarotam servisam.

TEHNISKIE PARAMETRI

NOMINÄLIE DATI

Bezvada krūmgriezis 58G035
Parametrs	Vērtība
Akumulatora spriegums	(2x18 V DC) 36 V DC
Nominālais ātrums bez slodzes	7000 min^-1
Griešanas līnijas diametrs	2 mm
Spoles ietilpība	3 m
Aplveida griešanas platums	35 mm
Nazu griešanas platums	25 mm
Aizsardzības klase	III
Mise	4,2 kg
Izlaides gads	2023
58G035 apzīmē gan mašīnas tipu, gan apzīmējumu

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena līmenis	Lp_A=83,0 dB(A) K=4,1 dB(A)
Akustiskās jaudas līmenis	Lw_A=95,2 dB(A) K=2,1 dB(A)
Vibrāciju paātrinājuma vērtība	a_h=1,237 m/s^2K=1,5 m/s^2

Informācija par troksni un vibrāciju

Ierīces izstarotā trokšņa līmeni raksturo: izstarotā skaņas spiediena LpA līmenis un skaņas jaudas līmenis LwA (kur K ir mērījumu nenoteiktība). Ierīces izstarotās vibrācijas raksturo vibrācijas paātrinājuma ah vērtība (kur K ir mērījumu nenoteiktība).

Emitēto skaņas spiediena līmeni LpA, skaņas jaudas līmeni LwA un šajā rokasgrāmatā norādīto vibrācijas paātrinājuma ah vērtību mēra saskaņā ar EN 62841-1. Norādīto vibrācijas līmeni ah var izmantot ierīču salīdzināšanai un sākotnējai vibrācijas iedarbības novērtēšanai.

Norādītais vibrācijas līmenis ir reprezentatīvs tikai ierīces pamata lietošanai. Ja mašīnu izmanto dažādām vajadzībām vai ar dažādiem darba instrumentiem, vibrācijas līmenis var mainīties. Augstāku vibrācijas līmeni ietekmēs ierīces nepietiekama vai pārāk reti veikta apkope. Iepriekš minētie iemesli var izraisīt paaugstinātu vibrācijas iedarbību visā darbības laikā.

Lai precīzi novērtētu vibrācijas iedarbību, apsveriet periodus, kad iekārta ir izslēgta vai kad tā ir ieslēgta, bet netiek lietota.

Pēc visu faktoru rūpīgas novērtēšanas kopējā vibrācijas iedarbība var būt ievērojami mazāka.

Lai pasargātu lietotāju no vibrāciju ietekmes, jāievieš papildu drošības pasākumi, piemēram: periodiska ierīces un darba rīku apkope, atbilstošas roku temperatūras aizsardzība un pareiza darba organizācija.

VIDES AIZSARDZÍBA

Elektroinstrumentus nedrīkst izmest kopā ar sadzīves atkritumiem. Tie ir jānodod utilizācijai attiecīgajiem uznēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Nolietotās elektriskās un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta ottreizējai izejvielu pāstrādei, rada potenciālus draudus videi un cilvēku veselībai.

* Ir tiesības veikt izmainas.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa Topex“) ar galveno ofisu Varšavā, ul. Pograniczna 2/4, informē, ka visa veida autortiesības attiecībā uz dotās instrukcijas (turpmāk „Instrukcija“) saturu, tai skaitā uz tās tekstiem, samazinātām fotogrāfijam, shēmām, zīmējumiem, kā arī attiecībā uz tās kompoziciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņa ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām“ (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās notelikto daļu kopēšana, apstrāde, publicēšana vai modificēšana komeromērkiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās atbildības.

TÄHELEPANU! ENNE TÖÖRIISTA KASUTAMIST LOE SELLE KASUTUSJUHEND HÖLVALT LÄBI JA HOIDKE SEDA EDASPIDISEKS VÖRDLUSEKS.

ERIOHUTUSJUHISED

ERINÓUDED AKUAKUJULISTELE MURUTRIMMERITELE

EK atbilstības deklarācija

Izstrādājums: Akumulatora plauka

Modelis: 58G035

Tirdzniecības nosaukums: GRAPHITE

Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību.

lepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktiva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

Trokšna emisijas direktīva 2000/14/EK, kurā grozījumi izdarīti ar 2005/88/EK

Garantētais skaņas jaudas līmenis LWA= 98 dB(A)

Izmērītais skaņas jaudas līmenis LWA= 95,2 dB(A) K=3 dB(A)

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu 2015/863/ES

Un atbilst standartu prasībām:

EN 62841-1:2015;

EN 55014-1:2017; EN 55014-2:2015;

EN IEC 63000:2018

Šī deklarācija attiecas tikai uz tirgū laistajām mašinām, un tā neattiecas uz sastāvdalām.

pievieno galalietotājs vai vēlāk veic pats lietotājs.

Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uznēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k.
