Produkta veids	Zāles traktors
Zīmols	STIGA
Modelis	Estate 6122 HW
Dzinēja tips	4-taktu, OHV, Briggs & Stratton
Dzinēja tilpums	656 cc
Aizdedzes sveces sprauga	0.76 mm (0.030 collas)
Eļļas tilpums	1.8 L (62 unces)
Pļaušanas platums	61 cm (24 collas)
Pļaušanas augstuma regulēšana	Centrāla, 7 pozīcijas
Transmisija	Hidrostatiska, bezgalīga uz priekšu/atpakaļ
Braukšanas ātrums uz priekšu	0 līdz 8 km/h
Degvielas tips	Bezsvina benzīns (87 oktāni vai vairāk)
Degvielas tvertnes tilpums	5 L
Iedarbināšanas sistēma	Elektriskā palaišana ar atslēgu
Priekšējie lukturi	Jā
Asmens ieslēgšana	Elektriskais sajūgs
Drošības funkcijas	Operatora klātbūtnes sensors, sēdekļa slēdzis, asmens bremze
Svars	180 kg
Izmēri (G x P x A)	170 x 80 x 100 cm
Dzinēja eļļas maiņas intervāls	Ik pēc 50 stundām vai reizi gadā
Gaisa filtra apkope	Tīrīt ik pēc 25 stundām
Garantija (dzinējs)	2 gadi patērētāju lietošanai

Bieži uzdotie jautājumi - Estate 6122 HW STIGA

Kāda veida eļļa jāizmanto manā Stiga Estate 6122 HW traktorā?

Mēs iesakām izmantot augstas kvalitātes mazgāšanas eļļu, kas klasificēta SF, SG, SH, SJ vai augstākam servisam. Lielākajai daļai temperatūru ideāla ir 5W-30 sintētiskā eļļa. Konsultējieties ar rokasgrāmatu par viskozitāti atbilstoši jūsu klimatam.

Cik bieži jāmaina dzinēja eļļa?

Mainiet dzinēja eļļu ik pēc 50 darba stundām vai reizi gadā, atkarībā no tā, kas iestājas pirmais. Dzinējiem bez eļļas filtra mainiet pēc pirmajām 5 stundām. Vienmēr izmantojiet norādīto eļļas tilpumu (1,8 L).

Kāda ir pareizā aizdedzes sveces sprauga?

Aizdedzes sveces spraugai jābūt iestatītai uz 0,76 mm (0,030 collas). Pievelciet aizdedzes sveci līdz 20 Nm (180 lb-in). Izmantojiet pretestības aizdedzes sveci, ja tāda bija sākotnēji.

Kā iedarbināt traktoru, ja tam ir Briggs & Stratton dzinējs?

Pārliecinieties, ka eļļas līmenis ir pareizs, atvienojiet asmeni, pārvietojiet droseles sviru uz ĀTRI, atveriet degvielas slēdzi un pagrieziet atslēgu uz START. Aukstā laikā aizveriet droseles aizbīdni, ja tāds ir. Negrieziet starteri ilgāk par 5 sekundēm; starp mēģinājumiem nogaidiet 1 minūti.

Kāda degviela jāizmanto?

Izmantojiet tīru, svaigu bezsvina benzīnu ar minimālo oktānskaitli 87 (91 RON). Pieņemams ir benzīns ar līdz 10% etanola. Neizmantojiet E15, E85 vai novecojušu degvielu. Uzglabāšanas laikā pievienojiet degvielas stabilizatoru.

Kā pārbaudīt eļļas līmeni?

Novietojiet traktoru uz līdzenas virsmas, notīriet ap mērstieni, izņemiet un noslaukiet to, ievietojiet līdz galam, pēc tam atkal izņemiet. Eļļai jābūt mērstieņa pilnas atzīmes augšpusē. Ja nepieciešams, pievienojiet eļļu caur eļļas iepildes atveri.

Kāds ir Estate 6122 HW pļaušanas platums?

Pļaušanas platums ir 61 cm (24 collas), kas nodrošina efektīvu vidēja izmēra zālāju pļaušanu.

Kā uzturēt gaisa filtru?

Tīriet gaisa filtru ik pēc 25 stundām vai reizi gadā. Papīra filtriem viegli uzsitiet pa cietu virsmu. Putu priekštīrītājus mazgājiet ar mazgāšanas līdzekli un ūdeni, ļaujiet pilnībā nožūt. Nomainiet, ja tas ir pārmērīgi netīrs. Nekad nedarbiniet dzinēju bez gaisa filtra.

Vai dzinējam ir garantija?

Jā, Briggs & Stratton dzinējiem ir ierobežota garantija. Patērētāju lietošanai standarts ir 2 gadi no iegādes datuma. Komerciālai lietošanai ir īsāki termiņi. Saglabājiet pirkuma apliecinājumu un sazinieties ar pilnvarotu izplatītāju apkopei.

Kur atrast rezerves daļas?

Sazinieties ar vietējo Stiga izplatītāju vai Briggs & Stratton pilnvaroto servisa izplatītāju. Varat arī apmeklēt BRIGGSandSTRATTON.com, lai skatītu detaļu diagrammas un atrastu izplatītājus. Vienmēr izmantojiet oriģinālās detaļas drošībai un veiktspējai.

LIETOŠANAS INSTRUKCIJA Estate 6122 HW STIGA

Šajā rokasgrāmatā ir aprakstīta informācija par drošību, lai pasargātu jūs no briesmām un riska, kuri pastāv saskarē ar dzinējiem un kā no tiem izvairīties. Tā ari satur instrukcijas dzinēja pareizai lietošanai un apkopei. Tāpēc, ka Briggs & Stratton Corporation ne vienmēr var zināt kādu aprīkojumu dzinējs piedzīs, ir svarīgi izlasīt un izprast šīs instrukcijas, kā ari instrukcijas aprīkojumam. Saglabājlet šīs originālās instrukcijas turpmākām uzzinām.

Piezime: Visi zimējumi un apzīmējumi šajā rokasgrāmatā ir sniegtas tikai atsaucei, un var atškirties no jūsu konkrētā modela. Ja jums rodas jautājumi, sazinieties ar izplatīlāju.

Rezerves daļu pieprasīšanai vai tehniskai palīdzībai pierakstiet zemāk dzinēja modela, tipa un koda numurus kopā ar pirkšanas datumu. Šie numuri ir uz jūsu dzinēja (skatiet sadalų Funkcijas un vadības elementi).

Pirkuma datums
Dzinēja modelis - Tips - Koda numurs
Dzinēja sērījas numurs

Eiropas biroja kontaktinformācija

Ar jautājumiem par emisijām Eiropā, lūdzu, sazinieties ar mūsu Eiropas biroju, kura adrese ir:

Max-Born-Straße 2, 68519 Viernheim, Väcija.

Eiropas Savienība (ES) V (5.) posms: Oglekļa dioksīda (CO₂) vērtības

Briggs & Stratton ES tipa apstiprinājuma sertifikāta dzinēju oglekļa dioksīda vērtības var atrast, ievadot CO2 meklēšanas lodziņa vietnē BriggsandStratton.com.

Otrreizējās pārstrādes informācija

Visam iepakojumam, izlietotajai ellai un akumulatoriem jäveic otrreizējā pārstrāde saskaņā ar spēkā esošajiem juridiskiem normaṭīviem.

Operatora drošība

Drošības brīdinājuma zīmes un signālvārdi

Drošuma brīdinājuma simbols (yāk lietots, lai norādītu uz droša darba informāciju par bīstamībām, kas var izraisīt traumas. Signālvārdi (BīSTAMI, BRĪDINĀJUMS vai PIESARDZĪBA) tiek izmantoti kopā ar brīdinājuma zīmi, lai pievērstu jūsu uzmanību, ka pastāv attiecīgas pakāpes traumas risks. Papildus var tikt izmantota arī bīstamības zīme attiecīgas bīstamības pakāpes apzīmēšanai.

BISTAMI norāda uz bīstamību, kura, ja no tās neizvairīsies, izraisīs nāvi vai thu traumu.

BRĪDINĀJUMS norāda uz bīstamību, ja no tās neizvairīsies, var izraisīt nāvi vai tnu traumu.

PIESARDZIBAnorāda uz bīstamību, kura, ja no tās neizvairīsies, var izraisīt u vai mērenu traumu.

IEVÉRĪBAI norāda uz situāciju, kas var izralsīt preces bojājumu.

Bīstamības simboli un to nozīme

	Drošības informācija par bīstamām situācijām, kuru rezultātā var gūt miesas bojājumus.		Pirms sākat strādāl ar šo iekārtu vai tās apkopi, uzmanīgi izlasiet un izprotiet šo operatora rokasgrāmatu.
	Ugunsbīstami Sprādzienbīsta
	Trieciena bīstamība Toksisku		tamība
	Karstas virsmas bīstamība	Tr	- ilgstošas lietošanas gadījumā tiek ieteikts lietot ausu aizsardzības līdzekļus.
	Izmestu priekšmetu risks - Lietojiet acu aizsardzības līdzekļus.		Sprādzienbīstami
	Apsaldējumu bīstamība. Ats
	Amputācijas risks - kustīgas daļas		Kīmiska bīstamība
	Karstuma radīls risks Kodīgs

Drošības paziņojumi

BRĪDINĀJUMS

Briggs & Stratton® dzinēji nav paredzēli turpmāk uzskailītai lietošanai, un tos nedrikst lietot, lai darbinātu: izpriecu kartingus, kartingus, bērnu, atpūtas vai sporta bezcelj transportlīdzekļus (ATV); motociklus; transportlīdzekļus uz gaisa spilvena; lidojošas iekārtas vai transportlīdzekļus, kurus izmanto sacensībās, ko nav sankcionējis Briggs & Stratton. Sīkākai informācijai par auto sacensību produktiem, skatiet www.briggrsacing.com. Lietošanai ar pakalpojumu automašīnām un kvadracikliem, lūdzu, sazinieties ar Briggs & Stratton Engine Application Center, 1-866-927-3349. Nepareiza dzinēja lietošana var izraisīt smagas traumas vai nāvi.

BRĪDINĀJUMS

Degviela un tās tvaiki ir viegli uzliesmojošas un sprādzienbīstamas vielas.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

Uzpildot degvielu

• Pirms nonemt degvielas tvertnes vāciņu, izslēdziet dzinēju un ľaujiet tam atdzist vismaz 2 minūtes.
• Uzpildiet degvielu tikai ārpus telpām vai labi vedināmā vietā.
• Nepārpildiet degvielas tvertni. Lai degviela varētu izplesties, neuzpildiet augstāk par degvielas tvertnes kakliņa apakšmalu.
• Degvielas tuvumā nedrīkst būt dzirksteles, atklātas liesmas, signāllampiņas, siltuma avoti vai citi uzliesmošanas avoti.
• Bieži pārbaudiet visus degvielas kanālus, tvertni, vāciņu un stiprinājumus, vai tajos nav plaisu un sūču. Nomainiet, ja nepieciešams.
• Ja degviela izlist, pagaidiet, kamēr tā iztvaiko, un tikai tad iedarbiniet dzinēju.

ledarbinot dzinēju

• Pārliecinieties, ka aizdedzes svece, slāpētājs, degvielas tvertnes vācins un gaisa filtrs (ja uzstādīts) ir savās vietās un nofiksēti.
• Neiedarbiniet dzinēju, ja izņemta aizdedzes svece.

- Ja dzinējs pārplūst, iestatiet gaisa vārstu (ja uzstādīts) pozīcijā OPEN / RUN (ATVĒRTS/DARBINĀT), pārslēdziet droseli (ja uzstādīta) pozīcijā FAST (ĀTRI) un iedarbiniet, līdz dzinējs sāk darboties.

Strādājot ar iekārtu

• Nesasveriet dzinēju vai iekārtu tādā lenkī, kas izraisa degvielas izlīšanu.
• Neslāpējiet karburatoru, lai apturētu dzinēju.
• Nekad neiedarbiniet vai nedarbiniet dzinēju, kad nonemts gaisa attīrītāja mezgls (ja ir aprīkojumā) vai gaisa filtrs (ja ir aprīkojumā).

Kad maināt e||u

- Ja ella tiek izvadīta, izmantojot augšējo ellas uzpildes cauruli, degvielas tvertnei jābūt tukšai, jo degviela var izplūst un var izraisīt aizdegšanos vai sprādzienu.

Ja iekārtu ir nepieciešams sasvērt apkopei

- Veicot apkopes darbus, kuru laikā iekārtai ir jāatrodas sasvērtā stāvokli, uz dzinēja uzstādītajai degvielas tvertnei jābūt tukšai, pretējā gadījumā var notikt degvielas noplüde, kas var izraisīt uzliesmojumu vai sprādzienu.

Transportējot iekārtu

- Transportējiet ar TUKŠU degvielas tvertni vai ar degvielas slēgvārstu SLĒGTĀ pozīcijā.

Uzglabājot degvielu vai iekārtu ar degvielu tvertnē

- Uzglabājiet drošā attālumā no kurtuvēm, krāsnīm, boileriem un citām līdzīgām ierīcēm, kurām ir signāllampiņas, vai citiem uzliesmošanas avotiem, jo tie var aizdedzināt degvielas tvaikus.

BRĪDINĀJUMS

Dzinēja iedarbināšana izraisa dzirksteļošanu.

Dzirkstis var aizdedzināt klāt esošās uzliesmojošās gāzes.

Tas var izraisīt eksploziju un ugunsgrēku.

• Neiedarbiniet dzinēju, ja tuvumā ir dabasgāzes vai šķidrās propāna gāzes (LP) noplūde.
• Neizmantojiet saspiestus iedarbināšanas škidrumus, jo to tvaiki var būt uzliesmojoši.

BRĪDINĀJUMS

INDĪGAS GĀZES BĪSTAMĪBA. Motora izplūdes gāzes satur tvana gāzi, tā ir indīga gāze, kas var nogalnāt jūs dažas minūtēs. Jūs to NEVARAT redzēt, saost vai sajust ar garšu. Pat tad, ja nevarat saost izplūdes dūmus, pastāv iespējamība, ka uz jums iedarbojas tvana gāze. Ja sajūtat nelabumu, reiboni vai vājumu, kad lietojat iekārtu, NEKAVĒJOTIES izslēdziet to un izejiet svaigā gaisā. Sazinieties ar ārstu. lespējams, jums ir saindēšanās ar tvana gāzi.

• Darbiniet šo dzinēju TIKAI ārā atstatus no logiem, durvīm un ventilācijas atverēm, lai samazinātu tvana gāzes uzkrāšanās risku un iespējamību, ka tā var noklūt dzīvojamā zonā.
• Uzstādiet tvana gāzes signalizatorus ar baterijām vai no ligzdas barojamus tvana gāzes signalizatorus ar bateriju rezerves barošanu saskaņa ar ražotāja instrukcijām. Dūmu detektori nevar konstatēt tvana gāzi.
  • NEDARBINET šo dzinēju mājās, garāžā, pagrabā, tehniskajos starpstāvos, škūnī vai citā daļēji slēgtā telpā, pat ja izmantojat ventilatorus vai atverat durvis un logus, lai nodrošinātu ventilāciju. Sajās vietās tvana gāze var ātri uzkrāties un saglabāties vēl stundām pēc tam, kad izstrādājums ir izslēgts.
  • VIEMER novietojiet šo izstrādājumu pa vējam un vērsiet dzinēja izplūdes gāzes tā, lai tās virzītot prom no apdzīvotām telpām.

BRĪDINĀJUMS

Startera auklas strauja ievilkšanās (atsitiens) vilks jūsu roku dzinēja virzienā ātrāk, kā jūs spēsiet atlaist roku.

Tas var izraisīt kaulu lūzumus, plīsumus, skrāpējumus vai zilumus.

• ledarbinot dzinēju, lēnām velciet startera auklu līdz sajūtat pretestību, tad paraujiet strauji, lai izvairītos no atsitiena.
• Pirms dzinēja iedarbināšanas noņemiet visas ārējās iekārtas/dzinēja noslodzi.
• Tieši pievienotām iekārtas sastāvdajām, piemēram, bet ne tikai, asmeniem, lāpstīnriteņiem, trīšiem, zobratiem u.tml. ir jābūt droši piestiprinātiem.

BRĪDINĀJUMS

Rotējošas daļas var pieskarties vai sapīties ar rokām, kājām, matiem, apģērbu vai piederumiem.

Rezultāts var būt traumatiska amputācija val smagas plēstas brūces.

• Darbiniet iekārtu ar uzstādītiem aizsarglīdzekliem.
• Turiet rokas un kājas atstatus no rotējošām dalām.
• Garus matus sasieniet un nonemiet rotaslietas.
• Nevalkājiet valīgu apgērbu, apgērbu ar brīvām auklām vai citiem elementiem, kas varētu aizkerties.

BRĪDINĀJUMS

[Non-Text]

Dzinēji strādājot sakarst. Dzinēja daļas, īpaši slāpētājs, sakarst Įoti stipri.

Pieskaroties tām var iegūt smagus apdegumus.

Tādas degošas vielas kā nokritušas koka lapas, zāle, krūmāji utt. var uzliesmot.

• Pirms pieskaraties, laujiet slāpētājam, dzinēja cilindram un ribām atdzist.
• Novāciet sakrājušos gružus no slāpētāja un cilindra virsmas.
  • Tas klasificējas kā Kalifornijas Publisko resursu likuma, sadaļas 4442, pārkāpums: izmantot dzinēju meža, krūmu vai zāles klātās teritorijās, ja izplūdes sistēma nav aprīkota ar dzirkstļu uztvērēju, kā norādīts sadaļā 4442, un tas netiek pienācīgi apkopts. Citās pavalstīs vai federālās jurisdikcijās spēkā var būt līdzīgi normaṭīvie akti. Sazinieties ar ražotāju, mazumtirgotāju vai izplatītāju, lai iegūtu dzirkstļu uztvērēju, kas paredzēts izplūdes sistēmai, kas uzstādīta šim dzinējam.

BRĪDINĀJUMS

Nejauša dzirkstejošana var izraisīt ugunsgrēku vai elektriskās strāvas triecienu.

Nejauša iedarbināšana var izraisīt iesprūšanu, locekļu zaudēšanu vai plēstas brūces.

Ugunsbīstami

Pirms veikt regulēšanas vai remontdarbus:

• Atvienojiet svečvadu un atlociet to nost no aizdedzes sveces.
• Atvienojiet akumulatoru pie negatīvās spailes (tikai dzinējiem ar elektrisko aizdedzi).
• Izmantojiet tikai pareizos instrumentus.
• Nemodificējiet regulatora atsperi, atsaites vai citas daļas, lai palielinātu dzinēja ātrumu.
• Rezerves daļām jābūt vienādas konstrukcijas un uzstādītām tajā pašā vietā, kur originālās daļas. Citas daļas var nekalpot tik labi, var bojāt mašīnu un var izraisīt ievainojumu.
• Nesitiet pa spararatu ar āmuru vai cietu priekšmetu, jo spararats vēlāk darbības laikā var saplīst.

Veicot dzirksteles pärbaudi:

- Nepārbaudiet dzirksteli ar izņemtu aizdedzes sveci.

Funkcijas un vadības elementi

Dzinēja vadības elementi

Salīdziniet ilustrāciju (attēls: 1, 2) ar jūsu dzinēju, lai iepazītos ar dažādām īpašībām un vadības elementu novietojumu.

A. Dzinēja identifikācija Modelis - Tips - Kods
B. Aizdedzes svece
C. Gaisa filtrs
D. Mērstienis
E. Ellas iztecināšanas korkis
F. Gaisa ieplūdes atveres režgis
G. Ellas filtrs
H. Elektriskais starteris
I. Karburators
J. Degvielas filtrs (ja ir aprīkojumā)

K. Degvielas sūknis (ja ir aprīkojumā)
L. Ātrā e||as izlaišanas atvere (ja uzstādīta)
M. Ellas dzesētājs (ja ir aprīkojumā)
N. Elektriskā vadības vienība (ja ir aprīkojumā)

Dzinēja vadības simboli un to nozīme

	Dzinēja ātrums - ĀTRS Dzinēja ātrums -	LÊNS
	Dzinēja ātrums - APTURÉTS		IESLÊGTS/IZSLÊGTS
	Dzinēja iedarbināšana - Drosele AIZVĚRTA		Dzinēja iedarbināšana - Drosele ATVĚRTA
	Degvielas iepildes vāciņš Degvielas atslēgšana - ATVĚRTA		Degvielas atslēgšana - SLĘGTA
	Degvielas līmenis - Maksimums Nepārpildiet tvertni

Darbība

leteikumi par ellu

Ellas letilpība: Skatiet Specifikāclju sadaļu.

IEVÉRÍBAI

Šis dzinējs tiek piegādāts no Briggs & Stratton bez elļas. Iekārtas ražotāji vai izplafītāji var būt ielējuši elļu dzinējā. Pirms pirmoreiz iedarbināt dzinēju, pārbaudiet elļas līmeni un uzpildiet elļu saskaņa ar šis rokasgrāmatas instrukcijām. Ja iedarbināsiet dzinēju bez elļas, tas tiks sabojāts tā, ka to nevarēs salabot, un šādus bojājumus nesedz garantija.

Mēs iesakām izmantot Briggs & Stratton® garantijas prasībām atbilstošas sertificētās eļļas, lai nodrošinātu vislabāko iekārtas darbību. Citas augstas kvalitātes eļļas ar mazgājošām piedevām drikst lietot, ja to servisa klase ir SF, SG, SH, SJ vai augstāka. Neizmantojiel speciālās piedevas.

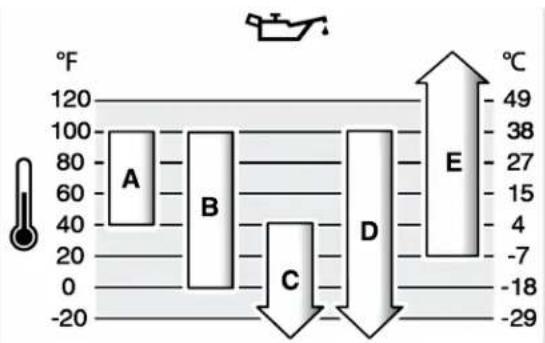

Piemērotā motorellas viskozitāte jāizvēlas atkarībā no āra temperatūras. Izmantojiet tabulu, lai izvēlētos labāko viskozitāti paredzamajam āra temperatūras diapazonam. Dzinēji vairumam ārpus telpām paredzētajām iekārtām labi darbojas ar 5W-30 sintētisko ella. Iekārtām, kas darbojas augustā temperatūrā, vislabāko aizsardzību nodrošina Vanguard® 15W-50 sintētiskā ella.

A SAE 30 - Zem 40 °F (4 °C) SAE 30 lietošana izraisis apgrūtinātu iedarbināšanu.

B	10W-30 - Virs 80 °F (27 °C) 10W-30 lietošana var izraisīt palielinātu eļļas patēriņu. Biežāk pārbaudiet eļļas līmeni.
C	5W-30
D	Sīntētiskā 5W-30
E	Vanguard® Synthetic 15W-50

Pārbaudiet ellas līmeni

Skafīt attēlu: 3

Pirms ellas piellešanas vai ellas līmeņa pārbaudes

• Pārliecinieties, ka dzinējs ir horizontāli.

• Notīriet ellas uzpildes zonu no gružiem.

• Iznemiet mērstieni (A, attēls 3) un noslaukiet ar fīru drānu.

• Montējiet un pievelciet mērstieni (A, attēls 3).
• Izņemiet mērstieni un pārbaudiet ellas līmeni. Pareizais ellas līmenis ir pilnās tvertnes indikatora augšpusē (B, attēls 3) uz mērstieņa.
• Ja ellas limenis ir zems, lēnām pielejiet ellu motorellas iepildīšanas atverē (C, attēls 3). Uzmanieties, lai nepārpildītu tvertni. Pēc ellas pieliešanas nogaidiet vienu minūti un pārbaudiet tās limeni vēlreiz.

Piezīme: Nepielejiet ellu pie ātrās ellas izlaišanas atveres (D, attēls 3) (ja tāda ir).

1. Atkal montējiet un pievelciet mērstieni (A, attēls 3).

Sistēma aizsardzībai no zema ellas līmeņa (ja uzstādīta)

Daži motori ir aprikoti ar zema ellas limena sensoru. Ja ellas limenis ir zems, sensors vai nu aktivizēs brīdinājuma gaismu, vai ari apturēs motoru. Apturiet motoru un veiciet tālāk aprakstītās darbības pirms motora atkārtotas iedarbināšanas.

• Pārliecinieties, ka dzinējs atrodas horizontāli.
• Pārbaudiet ellas līmeni. Skatiet nodalu Pārbaudiet ellas līmeni.
• Ja ellas limenis ir zems, pievienojiet atbilstošu ellas apjomu. ledarbiniet motoru un pārliecinieties, ka netiek aktivizēta brīdinājuma gaisma (ja tāda ir aprīkota).
• Ja e||as limenis ir zems, neiedarbiniet motoru. Sazinieties ar pilnvarotu Briggs & Stratton pärstävi, lai tiktu veikta e||as problēmas labošana.

Degvielas rekomendācijas

Degvielai jāatbilst sekojošām prasībām:

• Tîrs, bezsvina benzîns, kuram nav beidzies lietošanas terminiš.
• Oktānskaitlis vismaz 87 / 87 AKI (91 RON). Lietošana lielā augstumā, skatiet zemāk.
• Ir piełaujams benzīns ar līdz 10% etanola limenim.

IEVĚRĪBAI Neizmantojiet neapstiprināta veida benzīnu, piem., E15 vai E85. Nepiejauciet benzīnā e|lu un nemodificējiet motoru, lai tas darbotos ar citām degvielām. Neatļautu degvielas veidu izmantošana var izraisīt dzinēja daļu defektus, kurus nesegs garantija.

Lai aizsargātu degvielas sistēmu no nosēdumu veidošanās, piejauciet degvielai degvielas stabilizētāju. Skatiet nodalų Uzglabāšana. Visas degvielas nav vienādas. Ja parādās iedarbināšanas vai snieguma problēmas, nomainiet degvielas piegādātāju vai marku. Šis dzinējs ir sertificēts darbam ar benzīnu. Emisiju kontroles sistēma šim dzinējam ir EM (dzinēja modifikācijas).

Liels augstums

Strādājot vietās, kur augstums virs jūras līmeņa pārsniedz 5000 pēdas (1524 metrus), var lietot benzīnu, kura oktāna skaillis ir vismaz 85 (minimums) / 85 AKI (89 RON).

Motoriem ar karburatoru ir nepieciešams veikt īpašu pielāgošanu darbībai lielā augstumā, lai saglabātu sniegumu. Darbs bez šiem uzlabojumiem izraisīs samazinātu sniegumu, palielinās degvielas patēriņu un palielinās emisijas. Sazinieties ar pilnvarotu Briggs & Stratton pārstāvi, lai iegūtu informāciju par liela augstuma pielāgojumiem. Ja motors ir noregulēts darbībai lielā augstumā, nav ieteicams to lietot augstumā, kas zemāks par 2 500 pēdām (762 metriem) virs jūras līmeņa.

Motoriem ar elektronisko degvielas iesmidzināšanu (Electronic Fuel Injection, EFI), darbam lielā augstumā īpaša pielāgošana nav nepieciešama.

Pielejiet degvielu

Skatīt attēlu 4

BRĪDINĀJUMS

Degviela un tā garaiņi ir ārkārtīgi viegli uzliesmojoši un sprādzienbīstami.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

Uzpildot degvielu

• Pirms nonemt degvielas tvertnes vāciņu, izslēdziet motoru un laujiet tam atdzist vismaz 2 minūtes.
• Uzpildiet degvielu tikai ārpus telpām vai labi vedināmās telpās.
• Uzmanieties, lai degviela nesāktu pārplūst no degvielas tvertnes. Lai ľautu degvielai izplesties, neuzpildiet pāri degvielas tvertnes kakliņa apakšai.
• Degvielas tuvumā nedrīkst būt dzirksteles, atklātas liesmas, signāllampiņas, siltuma avoti vai citi uzliesmošanas avoti.
• Bieži pārbaudiet visus degvielas kanālus, tvertni, vāciņu un stiprinājumus, vai tajos nav plaisu un sūču. Nomainiet, ja nepieciešams.

• Ja degviela izlīst, pagaidiet, kamēr tā iztvaiko, un tikai tad iedarbiniet motoru.

• Notīriet degvielas tvertnes vāciņu no netīrumiem un gružiem. Noņemiet degvielas tvertnes vāciņu.

• Piepildiet degvielas tvertni (A, attēls 4) ar degvielu. Lai degviela varētu izplesties, neuzpildiet virs degvielas tvertnes ielietnes kakliņa apakšu (B).
• Uzlieciet atpaka| degvielas tvertnes vāciņu.

Motora iedarbināšana un apturēšana

Skatīt attēlu: 5

ledarbiniet dzinēju

BRĪDINĀJUMS

Degviela un tā garaiņi ir ārkārtīgi viegli uzliesmojoši un sprādzienbīstami.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

ledarbinot dzinēju

• Pārliecinieties, ka aizdedzes svece, slāpētājs, degvielas tvertnes vāciņš un gan gaisa filtrs (ja uzstādīts) ir savās vietās un nofiksēti.
• Neiedarbiniet motoru, ja nav pieslēgta aizdedzes svece.
• Ja motors pārplūst, iestatiet gaisa vārstu (ja uzstādīta) pozīcijā ATVĒRTS/DARBINĀT, pārslēdziet droseli (ja uzstādīta) pozīcijā ĀTRI un iedarbiniet, līdz motors sāk darboties.

BRĪDINĀJUMS

INDĪGAS GĀZES BĪSTAMĪBA. Motora izplūdes gāzes satur tvana gāzi, tā ir indīga gāze, kas var nogalināt jūs dažās minūtēs. To NEVAR redzēt, saost val sajust ar garšu. Pat tad, ja nevarat saost izplūdes dūmus, tāpat pastāv iespējamība, ka uz jums iedarbojas tvana gāze. Ja sajūtat nelabumu, reiboni vai vājumu, kamēr lietojat šo izstrādājumu, NEKAVĒJOTIES izslēdziet to un izejiet svalgā galsā. Sazinietles ar ārstu. Iespējams, jums ir salndēšanās ar tvana gāzi.

• Lietojiet šo izstrādājumu TIKAI ārpus telpām, attālumā no logiem, durvīm vai ventilācijas lūkām, lai samazinātu risku, ka oglekļa monoksīds var sakrāties un nokļūt dzīvojamās telpās.
• Uzstädiet tvana gāzes signalizatoru ar baterijām vai no kontaktligzdas barojamu tvana gāzes signalizatorus ar bateriju rezervi saskaņa ar ražotāja instrukcijām. Dūmu detektori nevar konstatēt tvana gāzi.
  • NEDARBINET šo izstrādājumu mājās, garāžā, pagrabā, tehniskajos starpstāvos, škūnī vai citā dalēji slēgtā telpā, pat ja izmantojat ventilatorus vai atverat durvis un logus, lai nodrošinātu ventilāciju. Šajās vietās tvana gāze var ātri uzkrāties un saglabāties vēl stundām pēc tam, kad izstrādājums ir izslēgts.
• Šo izstrādājumu VIENMĒR novietojiet pa vējam un tā, lai dzinēja izplūdes gāzes būtu novirzītas prom no dzīvojamām telpām.

IEVËRIBAI Šis motors tiek piegādāts no Briggs & Stratton bez ellas. Pirms iedarbināt motoru, uzbildiet ellu saskaņā ar šis rokasgrāmatas instrukcijām. Ja iedarbināsiet motoru bez ellas, tas tiks sabojāts tā, ka to nevarēs salabot, un šādus bojājumus nesedz garantija.

Noskaidrojiet, kāda ir iedarbināšanas sistēma

Pirms dzinēja iedarbināšanas, jums jānoskaidro kāda ir jūsu dzinēja iedarbināšanas sistēma Jūsu dzinējam var būt kāda no sekojošo tipu iedarbināšanas sistēmām.

ReadyStart® sistēma Tā ir aprīkota ar automātisku droseli, kas tiek vadīta atkarībā no temperatūras. Tai nav degvielas sūknīša.
- Elektroniskā degvielas pārvaldīšanas sistēma: Tā ir aprīkota ar elektronisku vadības iekārtu, kas pārrauga dzinēja un temperatūras apstāklus. Tai nav manuālas droseles vai degvielas sūknīša.

- Gaisa värsta sistēma Gaisa värsta sistēma: Sistēmai ir gaisa värsts, kas jāizmanto lai iedarbināto pie vēsām temperatūrām Daži modeli var būt aprikoti ar gaisa värsta vadību, kamēr citiem var būt apvienota gaisa värsta/droseles vadība. Šī tipa sistēmai nav degvielas sūknīša.

Lai iedarbināto jūsu dzinēju, ievērojiet tā tipa iedarbināšanas sistēmas instrukcijas, kāda ir jūsu dzinējam.

Piezime: * lekārta var būt ar distances vadību Par distances vadības izvietojumu un darbināšanu skatīt iekārtu rokasgrāmatu.

ReadyStart® sistēma

1. Pārbaudiet dzinēja ellu. Skatiet nodalu Pārbaudiet ellas līmeni
2. Pärliecinieties, ka iekārtas piedziņas vadības elementi, ja ir aprīkojumā, ir atvienoti.
3. Pagrieziet degvielas noslēgvārstu (A, attēls 5), ja tāds ir uzstādīts, atvērtā pozīcijā.
4. Virziet droseles vadību (B, attēls 5), ja ir aprīkojumā, uz FAST (ĀTRS) stāvokli. Darbiniet motoru ātrajā pozīcijā.

Piezime: Lai iedarbinātu zemā temperatūrā (zem 32° F), pārvietojiet kombinēto gaisa vārsta un droseles sviru (B C, attēls 5) uz slēgtu pozīciju.

1. Pagrieziet elektriskās iedarbināšanas slēdzi (D, attēls 5) uz ieslēgtu/iedarbināšanas stāvokli, vai nospiediet pogu (E).

IEVĚRĪBAI IEVĚRĪBAI: Lai pagarinātu startera darbmūžu, veiciet īsus palaišanas ciklus (maksimāli piecas sekundes) Starp palaišanas cikliem nogaidiet vienu minūti.

Piezīme: Ja dzinējs pēc vairākiem mēginājumiem neiedarbojas, sazinieties ar vietējo izplatītāju vai pārejiet uz BRIGGSandSTRATTON.com vai zvaniet uz 1-800-233-3723 (ASV).

Elektroniskā degvielas pārvaldīšanas sistēma

1. Pārbaudiet dzinēja ellu. Skatiet nodalu Pārbaudiet ellas limeni
2. Pārliecinieties, ka iekārtas piedziņas vadības elementi, ja ir aprīkojumā, ir atvienoti.
3. Pagrieziet degvielas noslēgvārstu (A, attēls 5), ja tāds ir uzstādīts, atvērtā pozīcijā.
4. Virziet droseles vadību (B, attēls 5), ja ir aprīkojumā, uz FAST (ĀTRS) stāvokli. Darbiniet motoru ātrajā pozīcijā.
5. Pagrieziet elektriskās iedarbināšanas slēdzi (D, attēls 5) uz ieslēgtu/iedarbināšanas stāvokli.

IEVÉRĪBAI IEVÉRĪBAI: Lai pagarinātu startera darbmūžu, veiciet īsus palaišanas ciklus (maksimāli piecas sekundes) Starp palaišanas cikliem nogaidiet vienu minūti.

Piezīme: Ja dzinējs pēc vairākiem mēginājumiem neiedarbojas, sazinieties ar vietējo izplatitāju vai pārejiet uz BRIGGSandSTRATTON.com vai zvaniet uz 1-800-233-3723 (ASV).

Gaisa värsta sistēma

1. Pārbaudiet dzinēja ellu. Skatiet nodalu Pārbaudiet ellas limeni
2. Pārliecinieties, ka iekārtas piedziņas vadības elementi, ja ir aprīkojumā, ir atvienoti.
3. Pagrieziet degvielas noslēgvārstu (A, attēls 5), ja tāds ir uzstādīts, atvērtā pozīcijā.
4. Virziet droseles vadību (B, attēls 5), ja ir aprīkojumā, uz FAST (ĀTRS) stāvokli. Darbiniet motoru ātrajā pozicijā.
5. Pārvietojiet droseles vadību (C, attēls 5), vai kombinēto gaisa vārsta un droseles vadību (B C, attēls 5) uz slēgtu pozīciju.

Piezime: Droselēšana parasti nav vajadzīga, ja atkārtoti iedarbināt siltu motoru.

1. Pagrieziet elektriskās iedarbināšanas slēdzi (D, attēls 5) uz ieslēgtu/iedarbināšanas stāvokli.

IEVĚRĪBAI IEVĚRĪBAI: Lai pagarinātu startera darbmūžu, veiciet īsus palaišanas ciklus (maksimāli piecas sekundes) Starp palaišanas cikliem nogaidiet vienu minūti.

1. Kad dzinējs iesilis, virziet droseles vadību (C, attēls 5) uz pozīciju ATVĒRTS.

Piezīme: Ja dzinējs pēc vairākiem mēginājumiem neiedarbojas, sazinieties ar vietējo izplatītāju vai pārejiet uz BRIGGSandSTRATTON.com vai zvaniet uz 1-800-233-3723 (ASV).

Apturiet dzinēju

BRĪDINĀJUMS

Degviela un tā garaini ir ārkārtīgi viegli uzliesmojoši un sprādzienbīstami.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

- Nekad neslāpējiet motoru ar droseles palīdzību.

1. Virziet droseles vadību (B, attēls 5), ja ir aprīkojumā, uz SLOW (Lēns) stāvokli.
2. Pagrieziet slēdzi ar atslēgu (D, attēls 5) uz izslēgtu pozīciju. Izņemiet atslēgu un glabājiet to drošā, bērniem nepieejamā vietā.
3. Kad dzinējs apstājies, pagrieziet degvielas slēgvārstu (A, attēls 5), ja ir aprīkojumā, uz slēgtu stāvokli.

Apkope

IEVĚRĪBAI Ja motors glabāšanas apstākļos tiek sagāzts, degvielas tvertnei (ja tā montēta uz motora) jābūt tukšai, un aizdedzes sveces pusei jābūt vērstai uz augšu. Ja degvielas tvertne nav tukša un ja motors tiek sagāzts jebkurā citā virzienā, var rasties sarežgījumi iedarbināt motoru, jo elļa vai benzīns ir piesārņojuši gaisa filtru un/ vai aizdedzes sveci.

BRĪDINĀJUMS

Veicot apkalpošanas darbus, kuru laikā iekārtai ir jāatrodas noliektā stāvoklī, degvielas tvertnei jābūt tukšai, citādi var notikt degvielas noplūde, kas var izraisīt uzliesmojumu vai sprādzienu.

Mēs iesakām jums vērsties pie jebkura Briggs & Stratton autorizēta pārstāvja dzinēja un dzinēja daļu visas apkopes un servisa veikšanai.

IEVÉRÍBAI Lai darbība būtu pareiza, visām dzinēja izgatavošanā izmantotajām sastāvdaļām jāpaliek savās vietās.

BRĪDINĀJUMS

Nejauša dzirkstejošana var izraisīt uguni vai elektriskās strāvas triecienu.

Nejauša iedarbināšana var izraisīt iesprūšanu, locekļu zaudēšanu vai plēstas brūces.

Uzliesmošanas risks

Pirms regulēšanas vai remonta

• Atvienojiet sveces vadu un atlociet to nost no aizdedzes sveces.
• Atvienojiet akumulatoru baterijas negativo spaili (tikai dzinējiem ar elektrisko iedarbināšanu).
• Izmantojiet tikai pareizos instrumentus.
• Neaiztieciet regulatora atsperi, savienojumus vai citas daļas, lai palielinātu dzinēja ātrumu.
• Rezerves dalâm jâbût vienâdas konstrukcijas un uzstâdîtâm tajâ pašâ vietã, kur originâlâs daļas. Citas daļas var nekalpot tik labi, var bojāt mašīnu un var izraisīt traumas.
• Nesitiet pa spararatu ar āmuru vai cietu priekšmetu, jo spararats vēlāk darbības laikā var sapīst.

Pārbaudot dzirksteli

• lietojiet tikai sertificētos testerus.
• Nekad neveiciet tādas pārbaudes ar nonemtu aizdedzes sveci.

Emisiju kontroles apkalpošana

Emisiju kontroles iekārtu un sistēmu apkalpošanu, aizvietošanu vai remontu var veikt jebkurš apvidus transportlīdzekļu dzinēju remonta darbnīca vai speciālists. Tomēr, lai iegūtu bezmaksas emisiju kontroles apkalpošanu, šie darbi ir jāveic pie ražotāja pilnvarotā izplatītāja. Skatīt Emisiju kontroles deklarācijas.

Tehniskās apkopes grafiki

Pirmãs 5 stundas

• Ellas nomaina ^2

Ik pēc 8 stundām vai katru dienu

• Pärbaudiet motorellas līmeni
- Notīriet vietu ap klusinātāju un vadības elementiem
• Gaisa ieplūdes atveres režgis

Ik pēc 25 stundām vai katru gadu

• Iztīriet gaisa filtru ^1
  • Iztīriet rupjo filtru ^1

Ik pēc 50 stundām vai katru gadu

• Motorellas nomaina ^3
• Nomainiet ellas filtru (ja uzstādīts) 3
• Veiciet izplūdes sistēmas apkopi

Ik pēc 100 stundām vai katru gadu

• Motorellas nomaina ^4
• Nomainiet ellas filtru (ja uzstādīts) 4

Katru gadu

• Nomainiet aizdedzes sveci
• Nomainiet gaisa filtru
• Nomainiet rupjo filtru
• Nomainiet degvielas filtru
• Veiciet apkopi dzesēšanas sistēmai ^1
• Pārbaudiet vārsta atstarpi 5

^1 Biežāk ir jātīra puteklainos apstāklos vai gaisā esošu gružu gadījumā.
^2 Tikai dzinējiem bez ellas filtra.
^3 Dzinējs bez ellas filtra vai ar standarta melno ellas filtru (skat. Specifikācijas lapu, kurā norādīts detaļas numurs).
^4 Dzinēji ar augsta snieguma dzelteno vai oranžo ellas filtru (skat. Specifikācijas lapu, kurā norādīts detaļas numurs).
^5 Nav jāveic, ja vien nav konstatētas problēmas dzinēja darbībā.

Elektroniskā degvielas pārvaldīšanas sistēma

Elektroniskā degvielas pārvaldišanas sistēma pārrauga dzinēja temperatūru, dzinēja ātrumu un akumulatora spriegumu, lai noregulētu droseili dzinēja iedarbināšanai un uzsildīšanai. Sistēmai nevar veikt noregulēšanu. Ja noris iedarbināšanas vai lietošanas problēmas, sazinieties ar pilnvarotu Briggs & Stratton pārstāvi.

IEVÉRĪBAI levērojiet norādes zemāk - pretējā gadījumā Elektronisko degvielas pārvaldīśanas sistēmu var sabojāt.

• Nekādā gadījumā neiedarbiniet dzinēju, ja akumulatora kabeli ir valīgi.
• Pirms akumulatora atvienošanas, demontēšanas un/vai montēšanas, pagrieziet atslēgu izslēgtā pozīcijā.
• Nekādā gadījumā nelietojiet akumulatora lādētāju, lai iedarbinātu dzinēju.
• Nekādā gadījumā neatvienojiet akumulatora kabelus, kamēr dzinējs darbojas.
• Pievienojot akumulatora kabelus, vispirms akumulatoram pievienojiet pozitivo (+) kabeli un tad pievienojiet negativo (-) kabeli.
• Uzlādējot akumulatoru, pagrieziet aizdedzes slēdzi izslēgtā pozīcijā un atvienojiet negatīvo (-) akumulatora kabeli no akumulatora.
• Neizsmidziniet üdeni tieši uz elektroniskās vadības moduļa.

Karburators un dzinēja apgriezieni

Nekad neveiciet izmaiņas karburatora vai dzinēja apgriezienu iestatījumos. Karburators ir noregulēts rūpnīcā efektūvai darbībai lielākajā dalā āapstāklu. Neaiztieciet regulatora atsperi, savienojumus vai citas daļas, lai mainītu dzinēja ātrumu. Ja ir nepieciešams veikt kādus regulējumus, griezieties Briggs & Stratton Pilnvarotā dīlera servisa centrā.

IEVĚRĪBAI Aprīkojuma ražotājs ir definējis maksimālo ātrumu motoram, kas montēts aprīkojumam. Nepārsniedziet šo ātrumu. Ja neesat drošs par to, kāds ir aprīkojuma maksimālais ātrums, vai kāds ātrums motoram ir iestaṭits rūpniča, griezieties Briggs & Stratton Pilnvarotā dīlera servisa centrā. Lai pareizi un droši lietotu aprīkojuma, motora ātrumu vajadzētu noregulēt tikai kvalificētam servisa tehnikim.

Veiciet aizdedzes sveces apkopi.

Skatīt attēlu 6

Pärbaudiet atstarpi (A, Attëls 6) ar stieples kalibru (B) Ja ir nepieciešams, iestatiet atstarpi levietojiet un pievelciet aizdedzes sveci ar ieteikto griezes momentu Par atstarpes vai griezes momenta iestatīšanu, skatīt nodalu Specifikācijas.

Piezime: *Dažos regionos vietējie likumi prasa izmantot rezistora aizdedzes sveci, lai apslāpētu aizdedzes signālus Ja šis dzinējs sākotnēji bija aprīkots ar aizdedzes sveci ar rezistoru, nomainai izmantojiet tāda paša tipa aizdedzes sveci.

Veiciet izplūdes sistēmas apkopi

BRĪDINĀJUMS

Darbojoties motors uzkarst. Dažas motora daļas, piemēram, slāpētājs, var Įoti sakarst.

Saskares gadījumā var rasties smagi apdegumi.

Ugunsnedroši priekšmeti, piemēram, lapas, zāle, krūmājs utt. var aizdegties.

• Ja jums nepieciešams pieskarties slāpētājam, motora cilindram vai radiatora ribām, laujiet tām no sākuma atdzist.
• Sekojiet tam, lai apkārt slāpētājam un cilindram nesavāktos gruži.
• Kalifornijas Publisko resursu likuma, sadaļa 4442 nosaka, ka ir aizliegts izmantot motoru meža, krūmu vai zāles klātās teritoriļās, ja izplūdes sistēma nav aprikota ar dzirksteļu uztvērēju, kā norādīts sadaļa 4442, un tas netiek pienācīgi apkopts. Citās pavalstīs vai federālās jurisdikcijas subjektos spēkā var būt līdzīgiem normatīvajiem aktiem. Sazinieties ar ražotāju, vairumtirgotāju vai izplatītāju, lai iegūtu dzirksteļu uztvērēju, kas paredzēts izplūdes sistēmai, kas uzstādīta šim motoram.

Izplūdes sistēmas daļas ir montējis aprīkojuma ražotājs. Specifisku informāciju par apkopi un nomaiņas detaļām varat iegūt no aprīkojuma ražotāja.

Sekojiet tam, lai apkārt slāpētājam un cilindram nesavāktos gruži. Apskatiet, vai klusinātājam van plaisas, korozija vai citi bojājumi Noņemiet dzirkstelū slāpētāju, ja tas aprikots, apskatiet, vai nav bojājumi vai oglekļa radīti aizbīvējumi Ja atrasts bojājums, pirms darba uzsākšanas lemontējiet nomaināmās daļas.

BRĪDINĀJUMS

Rezerves dalâm jâbût vienâdas konstrukcijas un uzstâdîtam tajâ paša vietă, kur originâlãs daļas. Citas daļas var nekalpot tik labi, var bojāt mašinu un var izraisīt traumas.

Nomainiet motorellu

Skatīt attēlu: 7, 8, 9, 10

Izlietotā ella ir bīstams atkritumprodukts, un tā pareizi jāutilizē. Neizmetiet ar saimniecības atkritumiem. Sazinieties ar vietējām iestādēm, servisa centru vai pārstāvi, lai uzzinātu, kur atrodas utilizācijas/pārstrādes punkti.

Izlejiet ellu

1. Ar izslēgtu, bet vēl arvien siltu motoru atvienojiet sveces vadu (D, attēls 7) un turiet to atstatus no aizdedzes sveces (E).

2. Izņemiet mērstieni (A, attēls 8).

Ellas iepildes aizbāznis, ja ietilpst aprīkojumā

1. Izņemiet ellas izlaišanas aizbāzni (F, attēls 8). Izteciniet ellu atbilstošā tvertnē.

Piezime: Tiek izmantoti dažādi ellas izlaišanas aizbāžni (G, attēls 8).

1. Kad ella izlaista, ievietojiet un pievelciet ellas izlaišanas aizbāzni (F, attēls 8).

Ātrā ellas izlaišanas atvere (ja uzstādīta)

1. Atvienojiet ātrās ellas izlaišanas šlūteni (H, attēls 9) no dzinēja sāna.
2. Pagrieziet un nonemiet ellas iepildes aizbāzni (I, attēls 9). Uzmanīgi nolaidiet ātro ellas izlaišanas šlūteni (H) piemērotā tvertnē (J).
3. Kad ella izlaista, montējiet ellas izlaišanas aizbāzni (I, attēls 9). Pievienojiet ātrās ellas izlaišanas šlūteni (H) pie dzinēja sāna.

Nomainiet ellas filtru (ja uzstādīts)

Daži modeli ir aprikoti ar ellas filtru. Skatiet maiņas intervālus sadaļā Apkopes tabula.

1. Izteciniet ellu no motora. Skatīt Ellas izlaišanas nodalu.
2. Iznemiet ellas filtru (K, attëls 10) un pareizi nododiet atkritumos.
3. Pirms uzstādīt jauno ellas filtru, viegli iee||ojiet ellas filtra blīvi ar svaigu, tīru ellu.
4. Uzstādiet ellas filtru ar roku, līdz blīve saskaras ar ellas filtra adapteri, pēc tam pievelciet ellas filtru par 1/2 līdz 3/4 apgriezienu.
5. Uzpildiet ellu. Skatīt Ellas pieliešanas nodalu.
6. ledarbiniet un darbiniet motoru. Kamēr motors uzsilst, pārbaudiet, vai nav ellas noplūžu.
7. Apturiet motoru un pārbaudiet ellas limeni. Pareizais ellas limenis ir pilnās tvertnes indikatora augšpusē (B, attēls 8) uz mērstieņa.

Pielejiet ellu

• Pārliecinieties, ka dzinējs ir horizontāli.
• Notiriet ellas uzpildes zonu no gružiem.

• Skatiet ellas uzpildes daudzumu sadaļā Specifikācijas

• Izņemiet mērstieni (A, attēls 8) un noslaukiet ar fīru drānu.

• Lēnām ielejiet e||u motora e||as iepildišanas atverē (C, attēls 8). Uzmanieties, lai nepārpildītu tvertni. Pēc e||as uzpildes pagaidiet vienu minūti un pēc tam pārbaudiet e||as līmeni.

Piezīme: Nepielejiet ellu pie ātrās ellas izlaišanas atveres (H, attēls 9) (ja tāda ir).

1. Montējiet un pievelciet mērstieni (A, attēls 8).

2. Izņemiet mērstieni un pārbaudiet eļļas līmeni. Pareizais eļļas līmenis ir pilnās tvertnes indikatora augšpusē (B, attēls 8) uz mērstieņa.

3. Atkal montējiet un pievelciet mērstieni (A, attēls 8).

4. Pievienojiet aizdedzes sveces vadu (D, attēls 7) pie aizdedzes sveces (E).

Apkopiet gaisa filtru

Skatīt attēlu: 11, 12, 13

BRĪDINĀJUMS

Degviela un tā garaini ir ārkārtīgi viegli uzliesmojoši un sprādzienbīstami.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

- Nekādā gadījumā neiedarbiniet un nedarbiniet motoru ar noņemtu gaisa filtra mezglu (ja uzstādīts) vai gaisa filtru (ja uzstādīts).

IEVĚRĪBAI Neizmantojiet saspiestu gaisu vai škīdinātājus, lai iztīrītu filtru.

Saspiests gaiss var bojāt filtru, škīdinātāji izškīdinās filtru.

Skatīt Apkopes diagrammu, kur norādītas apkopes prasības.

Atškīrīgos modelos var tikt lietotas putas vai papīra filtrs. Daži modeli ir arī aprīkoti ar rupjo filtru, kuru var mazgāt un izmantot vairākas reizes. Salīdziniet ilustrācijas šajā rokasgrāmatā ar tipu, kas montēts jūsu motoram, un veiciet atbilstošu apkopi.

Papīra gaisa filtrs

1. Palaidiet vafigak stiprinajumu(s) (A, attels 11).
2. Izņemiet gaisa filtra pārsegu (B, attēls 11).
3. Iznemiet filtru (C, attëls 11) un rupjo filtru (D), ja aprikots.
4. Lai atdalītu gružus, uzmanīgi pasitiet filtru pret cietu virsmu. Ja filtrs ir pārāk netīrs, nomainiet ar jaunu filtru.
5. Nomazgājiet rupjo filtru (D, attēls 11), ja ietilpst aprikojumā, šķidrā mazgāšanas līdzeklī un ūdenī. Ľaujiet rupjajam filtram kārtīgi izžūt. Neieellojiet rupjo filtru.
6. Uzstādiet sauso rupjo filtru (D, attēls 11), ja aprīkots, un filtru (C) uz dzinēja pamatnes (E).
7. Montējiet gaisa filtra pārvalku (B, attēls 11) un nostipriniet ar stiprinātāju(-iem) (A). Pārliecinieties, ka stiprinājums(-i) piegul cieši.

Papīra gaisa filtrs

1. Palaidiet vafigak stiprinajumu(s) (A, attels 12, 13).
2. Iznemiet gaisa filtra pârsegu (B, attëls 12, 13).
3. Lai iznemtu filtru (C, attēls 12, 13), paceliet filtra galu.
4. Lai atdalītu gružus, uzmanīgi pasitiet filtru pret cietu virsmu. Ja filtrs ir pārāk netīrs, nomainiet ar jaunu filtru.
5. Nonemiet rupjo filtru (D, attēls 12, 13), ja ir aprīkots, no filtra (C).
6. Nomazgājiet rupjo filtru (D, attēls 12, 13), ja ietilpst aprīkojumā, šķidrā mazgāšanas līdzeklī un ūdenī. ħaujiet rupjajam filtram kārtīgi izžūt. Neiee||ojiet rupjo filtru.
7. Uzstādiet sauso rupjo filtru (D, attēls 12, 13), ja ir aprīkots, pie filtra (C).
8. Uzstādiet filtru (C, attēls 12, 13) un rupjo filtru (D), ja ir aprīkots, filtra pamatnē (E) un spiediet uz leju, līdz filtrs fiksējas.
9. Montējiet gaisa filtra pārvalku (B,attēls 12, 13) un nostipriniet ar stiprinātāju(-iem) (A). Pārliecinieties, ka stiprinājums(-i) pieguļ cieši.

Veiciet degvielas sistēmas apkopi

Skatīt attēlu: 14

BRĪDINĀJUMS

Degviela un tās tvaiki ārkārtīgi viegli uzliesmo un ir sprādzienbīstami.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

• Degvielas tuvumā nedrikst būt dzirksteles, atklātas liesmas, signāllampiņas, siltuma avoti vai citi uzliesmošanas avoti.
• Bieži pārbaudiet visus degvielas kanālus, tvertni, vāciņu un stiprinājumus, vai tajos nav plaisu un sūču. Nomainiet, ja nepieciešams.
• Pirms degvielas filtra tīrīšanas vai nomainas, izlejiet degvielu no degvielas tvertnes vai noslēdziet degvielas vārstu.
• Ja degviela izlīst, pagaidiet, kamēr tā iztvaiko, un tikai tad iedarbiniet dzinēju.
• Rezerves daļām jābūt vienādām un uzstādītām tajā pašā vietā, kur oriģinālās daļas.

Degvielas filtrs, ja uzstādīts

1. Pirms degvielas filtra, ja uzstādīts, nomaiņas (A, Attēls 14), iztukšojiet degvielas tvertni vai aizveriet degvielas noslēgšanas vārstu. Citādi degviela var izplūst ārā un izraisīt uzliesmojumu vai sprādzienu.
2. Ar plakanknaiblem saspiediet cilpiñas (B, Attēls 14) uz savilcējiem (C), tad nobīdiet savilcējus no degvielas filtra (A). Groziet un velciet nost degvielas šlūtenes (D) no degvielas filtra.
3. Pârbaudiet, vai degvielas šlūtenēm (D, Attēls 14) nav plaisu vai noplužu. Nomainiet, ja nepieciešams.
4. Nomainiet degvielas filtru (A, Attēls 14) ar originālu nomainas filtru.
5. Nostipriniet degvielas šlūtenes (D, Attēls 14) ar savilcējiem (C), kā parādīts.

Apkope dzesēšanas sistēmai

BRĪDINĀJUMS

Darbojoties motors uzkarst. Dažas motora daļas, piemēram, slāpētājs, var ľoti sakarst.

Saskares gadījumā var rasties smagi apdegumi.

Ugunsnedroši priekšmeti, piemēram, lapas, zāle, krūmājs utt. var aizdegties.

• Ja jums nepieciešams pieskarties slāpētājam, motora cilindram vai radiatora ribām, laujiet tām no sākuma atdzist.
• Sekojiet tam, lai apkārt slāpētājam un cilindram nesavāktos gruži.

IEVÉRĪBAI Neizmantojiet ūdeni lai tīrītu dzinēju Ūdens var piesārnot degvielas sistēmu Lai tīrītu dzinēju, lietojiet suku vai sausu drānu.

Šis ir dzinējs ar gaisa dzesēšanu Netīrumi vai gruži var ierobežot gaisa plūsmu un var izraisīt dzinēja pārkaršanu, kas noved pie sliktas veiktspējas un samazināta dzinēja darbmūža.

1. Lietojiet slotu vai sausu lupatu gružu noņemšanai no gaisa ienēmēja zonas.
2. Savienojumu, atsperi un vadības ierīces uzturiet tīras
3. Uzturiet vietu ap un aiz klusinātāja tīru no jebkādiem uzliesmojošiem gružiem.
4. Sekojiet tam, lai uz ellas dzesēšanas ribām nesakrātos netīrumi un gruži.

Pēc kāda laika, gruži var uzkrāties uz cilindra dzesēšanas ribām un izraisīt dzinēja pārkaršanu Šos gružus nevar notīrīt bez dalējas dzinēja izjaukšanas Uzticiet Briggs & Stratton autorizētam pārstāvim veikt apskati un gaisa dzesēšanas sistēmas tīrīšanu kā ieteikts Apkopes diagrammā.

Uzglabāšana

BRĪDINĀJUMS

Degviela un tās tvaiki ir viegli uzliesmojošas un sprādzienbīstamas vielas.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

Uzglabājot degvielu vai iekārtu ar degvielu tās tvertnē

- Uzglabājiet drošā attālumā no kurtuvēm, krāsnīm, boileriem un citām līdzīgām ierīcēm, kurām ir signāllampiņas, vai citiem uzliesmošanas avotiem, jo tie var aizdedzināt degvielas tvaikus.

Degvielas sistēma

Skatiet attēlu: 15

Glabājiet dzinēju līmeniski (parastā darba stāvoklī). Piepildiet degvielas tvertni (A, attēls 15) ar degvielu. Nepiepildiet augstāk par degvielas tvertnes kaklinu (B), lai ľautu degvielai izplesties.

Ja degviela tiek uzglabāta uzglabāšanas tvertnē vairāk par 30 dienām, tā var zaudēt svaiigumu. Katru reizi, kad piepildāt tvertni ar degvielu, pievienojet degvielai degvielas stabilizatoru, kā norādīts ražotāja instrukcijās. Tas degvielu saglabā svaigu un mazina ar degvielu saistītās problēmas vai piesārņojumu degvielas sistēmā.

Degviela nav jäizsūknē no dzinēja, ja degvielas stabilizers tiek pievienots, kā norādīts. Pirms uzglabāšanas, IESLĒDZIET dzinēju uz 2 minūtēm, lai degvielu un stabilizatoru pārvietotu pa degvielas sistēmu.

Ja degvielai dzinējā nav pievienots stabilizers, degviela ir jāiztecina apstiprinātā tvertnē. Darbiniet motoru, līdz tas apstāsies no degvielas trūkuma. Lai degviela saglabātos svaiga, iesakām izmantot degvielas stabilizatoru degvielas tvertnē.

Dzinēja ella

Kamēr dzinējs ir silts, nomainiet dzinēja e||u. Skatiet nodalu Nomainiet motore||u

Bojājumu novēršana

Lai saņemtu palīdzību, sazinieties ar vietējo izplatītāju vai pārejiet uz BRIGGSandSTRATTON.com vai zvaniet uz 1-800-233-3723 (ASV).

Specifikācijas

Modelis: 400000

Darba tilpums 40.03 ci (656 cc)

Cilindra diamets 2.970 in (75,43 mm)

Virzuļa gājiens 2.890 in (73,41 mm)

Eļļas ietilpība 62 - 64 oz (1,8 - 1,9 L)

Aizdedzes sveces sprauga .030 in (,76 mm)

Aizdedzes sveces pievilkšanas moments 180 lb-in (20 Nm)

Indukcijas spoles (armature) gaisa .008 - .012 in (,20 - ,30 mm) sprauga

Ieplūdes vārsta atstarpe .004 - .006 in (,10 - ,15 mm)

Izplūdes vārsta atstarpe .004 - .006 in (,10 - ,15 mm)

Modelis: 440000

Darba tilpums 44.18 ci (724 cc)

Cilindra diametrs 3.120 in (79,24 mm)

Virzuła gājiens 2.890 in (73,41 mm)

Ellas ietilpība 62 - 64 oz (1,8 - 1,9 L)

Aizdedzes sveces sprauga .030 in (,76 mm)

Aizdedzes sveces pievilkšanas moments 180 lb-in (20 Nm)

Indukcijas spoles (armature) gaisa .008 - .012 in (,20 - ,30 mm) sprauga

leplūdes vārsta atstarpe .004 - .006 in (,10 - ,15 mm)

Izplūdes vārsta atstarpe .004 - .006 in (,10 - ,15 mm)

Modelis: 490000

Darba tilpums 49.42 ci (810 cc)

Cilindra diametrs 3.300 in (83,81 mm)

Virzuła gājiens 2.890 in (73,41 mm)

Ellas ietilpība 66 - 68 oz (1,9 - 2,0 L)

Aizdedzes sveces sprauga .030 in (,76 mm)

Aizdedzes sveces pievilkšanas moments 180 lb-in (20 Nm)

Indukcijas spoles (armature) gaisa .008 - .012 in (,20 - ,30 mm) sprauga

leplūdes vārsta atstarpe .004 - .006 in (,10 - ,15 mm)

Izplūdes vārsta atstarpe .004 - .006 in (,10 - ,15 mm)

Dzinēja jauda samazināsies par 3,5% uz katrām 1 000 pēdām (300 metriem) virs jūras līmeņa un par 1% uz katru 10° F (5,6° C) virs 77° F (25° C). Šis dzinējs darbosies

apmierinoši pie leŋka līdz 15° Meklējiet iekārtas operatora rokasgrāmatā droša darba pieļaujamās robežas uz slīpumiem.

Apkopes detaļas - modelis: 400000, 440000, 490000
Apkopes daļa Daļas numurs
Gaisa filtrs, papīra (attēls 11) 499486
Rupjais gaisa filtrs (attēls 11) 273638
Gaisa filtrs, papīra (attēls 13) 591334
Rupjais gaisa filtrs (ja aprīkots) (attēls 13) 797704
Gaisa filtrs, papīra (attēls 12) 792105
Rupjais gaisa filtrs (attēls 12) 792303
Eļļa - SAE 30 100028
Eļļas filtrs, standarta - melns 492932
Eļļas filtrs, augsta snieguma - dzeltens 795890
Eļļas filtrs, augsta snieguma - oranžs 798576
Degvielas filtrs 691035
Rezistora aizdedzes svece 491055
Aizdedzes svece ar platīna elektrodu ar pagarinātu kalpošanas laiku	5066
Aizdedzes sveces atslēga 19374
Dzirksteles testeris 19368

Mēs iesakām jums vērsties pie jebkura Briggs & Stratton autorizēta pārstāvja dzinēja un dzinēja daļu visas apkopes un servisa veikšanai.

Jaudas novērtējums: Pieļaujamā bruto jauda atsevišķiem benzīna motoru modeliem tiek apzīmēta atbilstoši novērtējumam pēc SAE (Society of Automotive Engineers — Autoinženieru savienība) noteikumiem J1940 (Small Engine Power & Torque Rating Procedure — Mazu dzinēju jaudas un griezes momenta noteikšanas procedūra) un to jaudas novērtēšana veikta atbilstoši SAE noteikumiem J1995. Motoriem, kuru markējumā norādīts “rpm”, griezes moments ir noteikts pie 2600 apgr./min., visiem citiem motoriem — pie 3060 apgr./min.; zirgspēku daudzums ir noteikts pie 3600 apgr./min. Bruto jaudas grafikus var apskatīt interneta vietnē www.BRIGGSandSTRATTON.COM. Efektīvās jaudas vērtības tiek iegūtas, kad ir uzstādīts gaisa filtrs, bet pilnas jaudas vērtības tiek iegūtas bez šiem piederumiem. Reālā motora bruto jauda būs augstāka par lietderīgo jaudu, jo to ietekmēs darba vides apstākļi un katra motora individuālās atšķirības. Šņmot vērā plašo produktu klāstu, už kādiem tiek uzstādīti motori, benzīna motori var neatītīstīt nominālo bruto jaudu, ja tos izmanto ar attiecīgo mašinu. Šīs atšķirības izraisa dažādi faktori, tostarp, bet ne tikai dažādi motora componenti (gaisa attīrīšanas, izplūdes, lādēšanas un dzesēšanas sistēmas, karburators, degvielas sūknis utt.), pielietojuma ierobežojumi, vide ekspluatācijas vietā (temperatūra, mitrums, augstums virs jūras līmena), kā arī atseviško motoru individuālās īpatnības. Dažu ražošanas procesa un jaudas ierobežojumu dēl uznēmums Briggs & Stratton ir tiesīgs aizvietot šīs sērijas motoru ar jaudīgāku motoru.

Garantija

Briggs & Stratton dzinēja garantija

Stājas spēkā 2019. gada janvārī

lerobežota garantija

Briggs & Stratton garantē, ka garantijas periodā, kas norādīts zemāk, uznēmums bez maksas salabos vai nomainīs jebkuru daļu, kurai ir materiāla un/vai ražošanas brāķis vai abi. Transporta izmaksas par izstrādājumu, kurš šīs garantijas ietvaros iesniegts remontam vai nomainai, jāsedz pircējam. Šī garantija ir spēkā tālāk norāditajos laika periodos un ievērojot tālāk izklāstītos nosacījumus. Lai saņemtu garantijas servisu, atrodiet tuvāko autorizēto servisa pakalpojumu sniedzēju mūsu pārstāvju meklēšanas kartē BRIGGSandSTRATTON.com. Pircējam ir jāsazinās ar pilnvaroto apkopes pakalpojumu sniedzēju un jānogādā izstrādājums tā turpmākai pārbaudei un testēšanai pilnvarotajam apkopes pakalpojumu sniedzējam.

Citu tiešo garantiju nav. Netiešas garantijas, produkta kvalitātes un noderīguma noteiktam nolūkam ieskaitot, ir ierobežotas ar tālāk norādīto garantijas periodu vai uz likumā atļauto periodu. Jebkura atbildība par nejaušiem vai izrietošiem bojājumiem tiek izslēgta tādā mērā, kādā šī atbildības izslēgšana ir atrunāta likumā. Dažās pavalstīs un valstīs neatzīst ierobežojumus attiecībā uz to, cik ilgi turpināsies netiešā garantija, bet citās pavalstīs vai valstīs nepieļauj nejaušo vai izrietošo zaudējumu izslēgšanu vai ierobežošanu, tādēļ iepriekš minētais ierobežojums un garantijas izslēgšana var uz jums neattiekties. Šī garantija dod jums noteiktas juridiskas tiesības, un jums var būt ari citas tiesības, kas dažādās pavalstīs un valstīs ir atškirīgas ^4 .

Standarta garantijas nosacijumi

1, 2, 3

Vanguard®; Komerciālā sērija ^3

Patērētāja lietošana - 36 mēneši

Komerciāla lietošana - 36 mēneši

XR sērija

Patērētāja lietošana - 24 mēneši

Komerciāla lietošana - 24 mēneš

Dzinēji ar Dura-BoreTM lietām ěuguna āaulām

Patērētāja lietošana - 24 mēneši

Komerciāla lietošana - 12 mēneši

Visi citi dzinēji

Patērētāja lietošana - 24 mēneši Komerciāla lietošana - 3 mēneši

^1 Šie ir mūsu standarta garantijas noteikumi, taču laiku pa laikam iespējams papildus garantijas segums, kāds netika noteikts publikācijas laikā. Lai iepazītos ar jūsu dzinējam pašreiz spēkā esošajiem garantijas noteikumiem, skatiet Internetā BRIGGSandSTRATTON.COM vai sazinieties ar jūsu autorizēto Briggs & Stratton servisa pārstāvi.
^2 Garantija netiek nodrošināta motoriem, kas tiek izmantoti iekārtu galvenā dzinējspēka vietā, rezerves generatoriem, ko izmanto komerciāliem mērkiem, vieglajos autofurgonos un kas pārsniedz 25 MPH. Garantija netiek sniegta motoriem, ko izmanto ātrumsacīkstēm, kā arī komerciālos vai nomas kravas automobilos.
^3 Rezerves generatoros uzstādīti Vanguard: 24 mēneši patērētāju lietošanai, komerciālai lietošanai garantiju nav. Komerciālā sērija ar izgatavošanas datumu pirms 2017. gada jūlija, 24 mēneši patērētāja lietošanai, 24 mēneši komerciālai lietošanai.
4 Austrālijā — Mūsu precēm ir garantija, kas nav izslēdzama saskaṇā ar Austrālijas Patērētāju likumu. Jums ir tiesības nomainīt izstrādājumu vai saņemt naudas fīdzekļu atmaksu, ja izstrādājuma darbībā radās būtiski traucējumi, vai arī saņemt atīdzību, ja radās citi saprāfīgi paredzamie zaudējumi vai bojājumi. Turklāt jums ir tiesības iesniegt izstrādājumu remontam vai nomainīt izstrādājumu, ja tā kvalitāte nav pienēmama, taču tā darbības traucējumi nav būtiski. Lai saņemtu garantijas servisu, atrodiet tuvāko pilnvaroto servisa pārstāvi mūsu pārstāvju meklēšanas kartē BRIGGSandSTRATTON.com vai piezvaniet uz numuru 1300 274 447, vai nosūtiet e-pastu vai papīra vēstuli uz adresi [e-mail], Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, Moorebank, NSW, Austrālija, 2170.

Garantijas periods sākas dienā, kad izstrādājumu iegādājies pirmais mazumtirdzniecības patērētājs vai komercpatērētājs. "Izmantošanai patērētājiem" nozīmē, ka mazumtirdzniecības patērētājs izmanto preci savā mājsaimniecībā. "Izmantošana komercnolūkos" nozīmē visus pārējos preces izmantošanas veidus, ietverot tirdzniecību, ienākumu nesošas nozarēs vai nomā. Tikko dzinējs ir ticsi lietots komerciāli, tas turpmāk attiecībā uz šo garantiju tiek uzskafīts par komerciālas lietošanas dzinēju.

Saglabājiet savu pirkumu apliecinošo čeku. Ja jūs neiesniedzat apliecinājumu sākotnējā pirkuma datumam laikā, kad ir nepieciešams garantijas remonts, garantijas perioda noteikšanal tiks izmantots produkta izgatavošanas datums. Lal saņemtu garantijas servisu Briggs & Stratton produktiem, garantijas registrācija nav obligāta.

Par jūsu garantiju

Šī garantija attiecas tikai uz defektīviem materiāliem, kas saistīti ar dzinēju, un/vai apdares kvalitāti, un nevis uz nomainu vai atīdzināšanu iekārtai, kurai dzinējs var būt pierikots. Šī garantija nesedz kārtējo apkopi, noskaņošanu, noregulēšanu vai normālu nodilumu. Tāpat garantija nav spēkā, ja dzinējs ir ticis izmainīts vai modificēts, vai ja ir dzēsts vai noņemts dzinēja sērijas numurs. Šī garantija nesedz dzinēja bojājumus vai veikuma problēmas, kuras izraisījuši:

1. daļu, kas nav oriģinālas Briggs & Stratton daļas, izmantošana;
2. dzinēja darbināšana ar nepietiekamu ellas līmeni, piesārņotu vai nepareizas kvalitātes ellu;
3. piesārṇotas vai sastāvējušās degvielas izmantošana, benzīna, kurā etilspirta saturs lielāks par 10%, vai alternatīvu degvielu, piemēram, sašķidrinātas naftas vai dabasgāzes izmantošana dzinējiem, ko Briggs & Stratton nav sākotnēji paredzējusi/izgatavojusi darbināšanai ar šādu degvielu;
4. netīrumi, kas iekļuvuši dzinējā gaisa attīrītāja nepareizas apkopes vai salikšanas rezultātā;
5. rotācijas zāles plāvēja nažu triecieni pret priekšmetiem, vaļīgi vai nepareizi uzstādīti nažu adapteri, lāpstīnriteni vai citas klokvārpstai pievienotas ierīces vai pārmērīga kīlsiksnas nospriegošana;

6. saistīto daļu vai mezglu, piemēram, sajūgu, transmisijas, iekārtu vadības ierīču utt., ko nav piegādājis Briggs & Stratton, lietošana;

7. pärkāršana, kas notikusi dzesēšanas ribu vai spararata zonas piesārņošanas vai aizsērēšanas ar nopļautās zāles daļām, netīrumiem un gružiem vai grauzēju ligzdu dēļ, vai dzinēja darbināšana bez pietiekamas ventilācijas;

8. pārmērīga vibrācija, kuras cēlonis ir pārmērīgi dzinēja apgriezieni, valīgi dzinēja stiprinājumi, valīgi vai neizīdzsvaroti naži vai lāpstīnriteņi vai aprīkojuma nepareiza pievienošana klokvārpstai;
9. dzinēja nepareiza ekspluatēšana, ikdienas apkopes neveikšana, nepareizi veikta pārsūtišana, pār kraušana un uzglabāšana, vai dzinēja nepareiza uzstādišana.

Garantijas apkope ir pieejama, sazinoties ar Briggs & Stratton pilvarotajiem apkopes pakalpojumu sniedzējiem. Atrodiet tuvāko pilnaroto apkopes pakalpojumu sniedzēju mūsu izplatītāju atrašanas kartē BRIGGSandSTRATTON.COM vai zvaniet uz 1-800-233-3723 (ASV).

80004537 (Pärsk. F)
