Estate 6122 HW - Traktorius STIGA - Nemokama naudojimo instrukcija

Produkto tipas	Vejos traktorius
Prekės ženklas	STIGA
Modelis	Estate 6122 HW
Variklio tipas	4 taktų, OHV, Briggs & Stratton
Variklio darbinis tūris	656 cc
Žvakės tarpas	0,76 mm (0,030 col.)
Alyvos talpa	1,8 L (62 uncijos)
Pjovimo plotis	61 cm (24 col.)
Pjovimo aukščio reguliavimas	Centrinis, 7 padėtys
Transmisija	Hidrostatinė, begalinis pirmyn/atgal
Važiavimo pirmyn greitis	0 iki 8 km/h
Degalų tipas	Bešvinis benzinas (87 oktanai arba aukštesnis)
Degalų bako talpa	5 L
Užvedimo sistema	Elektrinis užvedimas su rakteliu
Žibintai	Taip
Peilių įjungimas	Elektrinė sankaba
Saugos funkcijos	Operatoriaus buvimo jutiklis, sėdynės jungiklis, peilio stabdys
Svoris	180 kg
Matmenys (ilgis x plotis x aukštis)	170 x 80 x 100 cm
Variklio alyvos keitimo intervalas	Kas 50 valandų arba kasmet
Oro filtro priežiūra	Valykite kas 25 valandas
Garantija (variklis)	2 metai vartotojui

Dažnai užduodami klausimai - Estate 6122 HW STIGA

Kokio tipo alyvą turėčiau naudoti savo Stiga Estate 6122 HW traktoriuje?

Rekomenduojame naudoti aukštos kokybės ploviklinę alyvą, klasifikuojamą pagal aptarnavimo kategorijas SF, SG, SH, SJ ar aukštesnę. Daugeliui temperatūrų ideali yra 5W-30 sintetinė alyva. Dėl klampumo pagal klimato sąlygas žiūrėkite į naudojimo instrukciją.

Kaip dažnai turėčiau keisti variklio alyvą?

Keiskite variklio alyvą kas 50 darbo valandų arba kasmet, atsižvelgiant į tai, kas įvyksta anksčiau. Varikliams be alyvos filtro pakeiskite po pirmųjų 5 valandų. Visada naudokite nurodytą alyvos talpą (1,8 L).

Koks yra teisingas uždegimo žvakės tarpelis?

Uždegimo žvakės tarpelis turi būti nustatytas iki 0,76 mm (0,030 col.). Priveržkite uždegimo žvakę iki 20 Nm (180 svarų col.). Naudokite varžinę uždegimo žvakę, jei ji buvo sumontuota iš pradžių.

Kaip užvesti traktorių, jei jis turi Briggs & Stratton variklį?

Įsitikinkite, kad alyvos lygis teisingas, atjunkite peilį, perjunkite droselį į GREITAS, atsukite degalų uždarymo vožtuvą į ATIDARYTA, ir pasukite raktelį į PALEIDIMAS. Šaltam orui uždarykite oro sklendę, jei yra. Nevartykite variklio ilgiau nei 5 sekundes; palaukite 1 minutę tarp bandymų.

Kokius degalus turėčiau naudoti?

Naudokite švarų, šviežią bešvinį benziną, kurio oktaninis skaičius ne mažesnis kaip 87 (91 RON). Leidžiamas benzinas su iki 10 % etanolio. Nenaudokite E15, E85 ar pasenusių degalų. Saugojimui pridėkite degalų stabilizatorių.

Kaip patikrinti alyvos lygį?

Pastatykite traktorių ant lygaus paviršiaus, nuvalykite aplink alyvos matuoklį, išimkite ir nuvalykite, vėl iki galo įstatykite, tada vėl išimkite. Alyva turi būti ties matuoklio pilnumo rodiklio viršumi. Jei reikia, įpilkite alyvos per alyvos pylimo angą.

Koks yra Estate 6122 HW pjovimo plotis?

Pjovimo plotis yra 61 cm (24 coliai), leidžiantis efektyviai pjauti vidutinio dydžio vejas.

Kaip prižiūrėti oro filtrą?

Valykite oro filtrą kas 25 valandas arba kasmet. Popieriniams filtrams švelniai pabelkite į kietą paviršių. Putplasčio išankstinio valymo elementus plaukite su plovikliu ir vandeniu, leiskite visiškai išdžiūti. Pakeiskite, jei labai nešvarūs. Niekada neleiskite variklio be oro filtro.

Ar yra variklio garantija?

Taip, Briggs & Stratton varikliai turi ribotą garantiją. Vartotojams standartinė garantija yra 2 metai nuo pirkimo datos. Komercinis naudojimas turi trumpesnes sąlygas. Išsaugokite pirkimo dokumentą ir kreipkitės į įgaliotą atstovą dėl aptarnavimo.

Kur galiu rasti atsargines dalis?

Susisiekite su vietiniu Stiga atstovu arba Briggs & Stratton įgaliotu aptarnavimo atstovu. Taip pat galite apsilankyti BRIGGSandSTRATTON.com, kad rastumėte dalių diagramas ir surastumėte atstovus. Visada naudokite originalias dalis saugumui ir veikimui užtikrinti.

NAUDOJIMO INSTRUKCIJA Estate 6122 HW STIGA

Šioje instrukcijoje yra saugumo informacija apie pavojus ir riziką, kuriuos kelia varikliai ir kaip ju išvengti. Joie taip pat yra patalpinta informacija apie teisinga variklio naudojimą ir aptarnavimą. Kadangi Briggs & Stratton Corporation nežino, kurioje įrangje bus naudojamas tam tikras variklis, svarbu, kad atidžiai perskaitytumėte ir suprastumėte šią ir įrangos instrukcijas. Išsaugokite šią originalią instrukciją atelčlal.

Pastaba: Šiame vadove esantys paveikslėliai ir ilustracijos yra tik pavyzdžiai, jie gali skirtis nuo konkretaus modelio. Jeigu kiltų klausimų, kreipkitės į artimiausią pardavimo atstovą.

Jei prireiktų atsarginių dalių arba techninės pagalbos, toliau įrašykite variklio modelį, tipą, kodą ir įsigijimo datą. Šie numeriai yra parašyti ant Jūsų variklio (žr. skyrių Funkcijos ir valdiklial).

Pirkimo data
Variklio modelis – tipas – apdalla
Variklio serijos numeris

Biuro Europoje kontaktinė informacija

Dėl klausimų, susijusių su dujų išlakomis Europoje, kreipkitės į mūsų biurą Europoje, adresu:

Max-Born-Straße 2, 68519 Viernheim, Vokietija.

Europos Sajunga (ES), V etapas (5): Anglies dioksido (CO₂)

vertès

„Briggs & Stratton“ ES tipą patvirtinantj sertifikatą turinčių variklių anglies dioksido vertes galite sužinoti BriggsandStratton.com puslapyje paieškos laukelyje [vedę raktinį paieškos žodį „CO2“.

Informacija apie atlieku surinkimą ir perdirbimą

Visas pakavimo medžiagas, naudotą alyvą ir senus akumuliatorius privaloma tinkamai išmesti arba atiduoti perdirbti, atsižvelgiant į galiojančius valstybės teisės aktus.

Operatoriaus sauga

Pavojaus ženklai ir jų reikšmės

	Saugos informacija apie pavojus, kurie gali baigtis susižalojimu.		Prieš naudodami jrenginj arba prieš vykdydami jo techninės priežiūros darbus, perskaitykite naudojimo instrukciją ir įsisavinkite joje pateiktą informaciją.
	Gaisro pavojus Sprogimo pav
	Elektros smūgio pavojus Nuodingu duju pavojus
	Karštų paviršių keliamas pavojus		Triukšmo pavojus – ilgai naudojant rekomenduojame naudoti ausų apsaugas.

	Svaidomų objektų pavojus – naudokite akių apsaugos priemones.		Sprogimo pavojus
	Nušalimo pavojus Atatürkos
	Amputacijos pavojus – judančios dalys		Cheminis pavojus
	Karščio pavojus Korozinis

Saugos pranešimai

ISPÉJIMAS

„Briggs & Stratton®“ varikliai néra skirti ir negali būti naudojami kaip energijos šaltinis: pramoginiuose ar sportiniuose kartinguose; vaikiškuose, pramoginiuose ar sportiniuose keturračiuose (ATV); motocikluose; transporto priemonėse su oro pagalve; aviacijos gaminiuose; arba varžyboms naudojamose mašinose, kurių nepatvirtino „Briggs & Stratton“. Informacijos apie lenktynėms skirtus gaminius rasite svetainėje www.briggsracing.com. Dėl naudojimo universaliuose keturračiuose ir bagiuose kreipkitės i „Briggs & Stratton“ variklių taikymo centra, 1-866-927-3349. Neteisingai panaudojus varikljį, galima patirti traumą arba žūti.

ISPÉJIMAS

Degalai ir jų garai yra nepaprastai degūs ir sprogūs.

Ugnis arba sprogimas gali jus nudeginti arba užmušti.

Pildami benziną

• Prieš atsukdami degalų bako dangtelį, išjunkite variklį ir palaukite bent dvi minutes, kad jis atvėstu.
• Pilkite degalus i baką lauke arba labai gerai vėdinamoje patalpoje.
• Neperpildykite degalų bako. Kadangi degalai gali plėstis, nepilkite virš apatinės kaklelio ribos.
• Saugokite degalus nuo kibirkščių, atviros ugnies, nuolat įjungtų dujų degiklių, šilumos ir kitų uždegimo šaltinių.
• Dažnai tikrinkite degalų linijas, degalų bako dangtelį ir montavimo dalis, ar jos nenusidėvėjusios arba nejskilusios. Jei reikia, jas pakeiskite.
• Jeigu degalai išsilietų, prieš užvesdami variklj, palaukite, kol jie išgaruos.

Užvesdami variklj

• [sitikinkite, kad uždegimo žvakė, duslintuvas, degalų bako dangtelis ir oro filtras (jei įrengtas) yra sumontuoti ir tinkamai įtvirtinti.
• Neužveskite variklio, kai uždegimo žvakė yra išimta.
• Jeigu variklis užlietas, oro sklendę (jeigu yra) nustatykite i padėtį OPEN / RUN (atidaryta / eiga), pastumkite droselį (jeigu yra) i padėtį FAST (greitai) ir sukite variklj tol, kol jis užsives.

Irenginio naudojimas

• Neverskite variklio arba irangos ant šono, nes gali išsilieti kuras.
• Nebandykite oro sklende sustabdyti variklio.
• Niekada neužveskite ir nenaudokite variklio be oro valymo bloko (jei jrengtas) arba oro filtro (jeigu jrengtas).

Alyvos keitimas

- Išleidžiant alyvą iš viršutinio įpylimo vamzdelio, degalų bakas privalo būti tuščias, kitaip degalai gali ištekėti ir sukelti gaisrą arba sprogimą.

Irangos pavertimas aptarnavimui atlikti

- Atlikdami techninę prieżiūrą, kai įrangą būtina paversti, įsitikinkite, kad degalu bakas yra tuščias, nes gali išsilieti degalai ir įvykti gaisras arba sprogimas.

Irenginio gabenimas

- Transportuokite su TUŠČIU degalų baku arba UŽDARYTU degalų išjungimo vožtuvu.

Degalų arba įrenginio su pilnu degalų baku laikymas

- Saugokite atokiai nuo krosnių, viryklių, vandens šildytuvų ar kitų buitinių prietaisų su atvirais dujų degikliai arba kitų uždegimo šaltinių, nes jie gali uždegti degalų garus.

ÍSPÉJIMAS

Užvedant variklj kyla kibirkščių.

Kibirkštys gali uždegti aplinkoje esančius degius garus arba dujas.

Dél to gali kilti sprogimas ir gaisras.

• Jeigu šalia yra gamtinių arba suskystintųjų dujų nuotėkis, neužveskite variklio.
• Nesuslėkite užvedimui skirtų skysčių, nes garai yra degūs.

JSPĖJIMAS

NUODINGU IŠMETAMUJU DUJU KELIAMAS PAVOJUS. Variklio išmetamosiose dujose yra anglies monoksido – nuodingu duju, kurios per kelias minutes gali sukelti mirti. Jüs NEGALITE jų pamatyti, užuosti arba pajausti jų skonio. Net jeigu neužuodžiate išmetamujų duju kvapo, vis tiek galite būti paveikti anglies monoksido duju. Jeigu naudodami ši gaminį pajustumėte pykinimą, galvos svaigimą ar silpnumą, NEDELSDAMI jį išjunkite ir pakvėpuokite grynu oru. Kreipkitės į gydytoją. Galite apsinuodyti anglies monoksidu.

• Naudokite ši gaminj TIK lauke kuo toliau nuo langų, durų arba vėdinimo angų tam, kad sumažintumėte anglies monoksido susikaupimo ir patekimo i žmonių buvimo vietas riziką.
• Irenkite akumuliatorinius anglies monoksido detektorius arba elektrinius anglies monoksido detektorius su atsarginiu akumuliatoriumi, vadovaudamiesi gamintojo nurodymais. Dūmu detektoriai negali aptikti anglies monoksido duju.
  • NENAUDOKITE šio gaminio namuose, garažuose, rūsiuose, tuneliuose, angaruose ar kitose dalinai uždarose patalpose, net ir tuo atveju, jei jos vėdinamos ventilatoriais ar atidarius duris ir langus. Tokiose vietose gali susikaupti anglies monoksidas, kuris jose gali išbūti daug valandų po to, kai gaminys jau buvo išjungtas.
  • VISADA orientuokite gamini pavėjui ir nukreipkite variklio išmetamųų dujų vamzdį nuo žmonių.

JSPÈJIMAS

Dėl atatrankos starterio laidas gali stipriai patraukti jūsų ranką link variklio, greičiau nei spėsite jį paleisti.

Dél to gali būti sulaužyti ar įskelti kaulai, gali atsirasti sumušimų arba sausgyslių patempimų.

• Norėdami užvesti variklj, lėtai traukite už starterio laidą, kol pajusite pasipriešinimą, o tada staigiu ir greitu judesiu užveskite variklj, kad išvengtumėte atatrankos.
• Prieš užvesdami variklj, pašalinkite visą pašaline įrangą ir variklio apkrova.
• Tiesiogiai prijungti įrangos komponentai, tokie kaip propeleriai, skriemuliai, siurbliaračiai, krumpliaračiai ir t. t., turi būti saugiai pritvirtinti.

JSPÈJIMAS

Besisukančios dalys gali įtraukti rankas, kojas, plaukus, aprangą arba kokį daiktą.

Tai gali baigtis traumuojančia amputacija arba sunkiomis plėštinėmis žalzdomis.

• Naudokitės įranga tik esant apsaugoms savo vietoje.
• Laikykite rankas ir kojas toliau nuo besisukančių dalių.
• Susiriškite ilgus plaukus ir nusiimkite papuošalus.
• Nesivilkite laisvų rūbų su laisvai kabančiais diržais arba kitais aksesuarais, kuriuos variklis galėtų įtraukti.

ISPÉJIMAS

Varikliams veikiant išskiriama šiluma. Variklio dalys, ypač duslintuvas, labai jkaista.

Prisilietus galima stipriai nudegti.

Gali užsiliepsnoti degios šiukšlės, pavyzdžiui, lapai, žolė, krūmai ir kt.

• Prieš liesdami duslintuvą, variklio cilindrą ir rotoriaus briaunas, palaukite, kol šios dalys atvės.
• Nuvalykite nešvarumus aplink duslintuvą ir cilindrą.
• Kalifornijos valstybinių išteklių kodekso 4442 skyrius draudžia naudoti šį varikljį mišku, krūmynais ar žole dengtose vietose, jei variklio išmetimo sistemoje nejrengtas kibirkščių stabdiklis, atitinkantis 4442 skyriaus reikalavimus ir yra tinkamas naudoti. Kitose valstijose gali galioti panašus įstatymai. Kreipkitės įoriginalios įrangos gamintoją, platintoją ar atstovą, kad įsigytumėte kibirkščių gaudiklj, pritaikytą jūsų išmetimo sistemai, įrengtai variklyje.

ISPÈJIMAS

Netyčinis uždegimas gali sukelti gaisrą arba elektros smūgj.

Netyčinis užvedimas gali baigtis galūnių įtraukimu, traumuojančia amputacija arba plėštinėmis žaizdomis.

Gaisro pavojus

Prieš atlikdami reguliavimo arba remonto darbus

• Atjunkite uždegimo žvakės laidą ir laikykite jį atokiai nuo uždegimo žvakės.
• Atjunkite akumuliatoriaus neigiamą gnybtą (taikytina tik elektra užvedamiems varikliams).
• Naudokite tik darbui tinkamus įrankius.
• Nelieskite variklio reguliatoriaus spyruoklės, jungčių ir kitų dalių, norėdami padidinti variklio sūkius.
• Keičiamos atsarginės dalys privalo būti to paties dizaino ir sumontuotos toje pačioje padėtyje kaip ir originalios dalys. Kitos dalys gali veikti netinkamai, sugadinti įrenginį ir sukelti sužalojimų.
• Nedaužykite smagračio plaktuku arba kietu daiktu, nes vėliau darbo metu jis gali subyrėti.

Tikrindami, ar kyla kibirkštis:

• Naudokite patvirtintą użdegimo żvakės bandiklj.
• Netikrinkite, ar kyla kibirkštis, kai uždegimo žvakė yra išimta.

Funkcijos ir valdikliai

Variklio valdikliai

Palyginkite paveikslėlį (pav. 1 2 pav.), kuriame pavaizduotas variklis, ir savo variklj, kad susipažintumėte su jo savybėmis ir valdikliais.

A. Variklio identifikacijos numeriai Modelis - Tipas - Kodas
B. Uždegimo žvakė
C. Oro filtras
D. Alyvos lygio matuoklis
E. Alyvos išleidimo kaištis
F. Oro įsiurbimo grotelės
G. Alyvos filtras
H. Elektros starteris
I. Karbiuratorius
J. Kuro filtras (jei yra)
K. Kuro siurblys (jei yra)
L. Greitas alyvos išleidimas (jei yra)
M. Alyvos aušintuvas (jei yra)
N. Elektrinis valdymo blokelis (jei jrengtas)

Variklio valdymo ženklai ir jų reikšmės

	Variklio apsukos - GREITOS		Variklio apsukos - LÊTOS
	Variklio apsukos - SUSTABDYTOS		IJUNGTAS / IŠJUNGTAS
	Variklio užvedimas - droselinė sklendė UŽDARYTA		Variklio užvedimas - droselinė sklendė ATIDARYTA
	Degalų bako dangtelis Degalų tiekimo atjungimo sklendė - ATIDARYTA		Degalų tiekimo atjungimo sklendė - UŽDARYTA
	Degalų lygis - maksimalus Neperpildykite

Naudojimas

Rekomendacijos dèl alyvos

Alyvos talpa: ieškokite skyriuje Techninė informacija.

PASTABA

Variklis iš Briggs & Stratton gamyklos pristatomas be alyvos. [rangos gamintojai arba pardavėjai galėjo pripilti alyvos i varikl]. Prieš pirma kartą užvesdami variklį, būtinai patikrinkite alyvos lygį ir papildykite alyvos, kaip nurodyta šioje naudojimo instrukcijoje. Jeigu užvesite variklį nepripylę alyvos, jis bus nepataisomai sugadintas ir garantija jam nebegalios.

Kad mašina veiktų optimaliai, rekomenduojama naudoti Briggs & Stratton® garantija sertifikuotas alyvas. Galima naudoti kitų gamintojų aukštos kokybės alyvas, jeigu joms galioja techninės priežiūros SF, SG, SH, SJ arba aukštesnė klasifikacija. Nenaudokite specialių priedų.

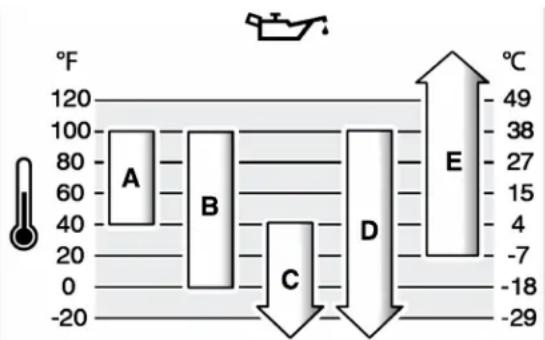

Variklio alyvos klampumas priklauso nuo aplinkos temperatūros. Norėdami parinkti tinkamiausio klampumo alyva, vadovaukitės numatomomis oro sąlygomis ir pateikta lentele. Daugelio lauke naudojamų elektrinių įrenginių varikliai tinkamai veikia naudojant 5W-30 sintetinę alyva. Jei įrenginiai naudojami esant aukštai temperatūrai, geriausią apsaugą užtikrina Vanguard® 15W-50 sintetinė alyva.

A	SAE 30 – jeigu SAE 30 alyva bus naudojama žemesnės nei 40^ F ( 4^ C) temperatūros aplinkoje, gali būti sunkiau užvesti variklj.
B	10W-30 – naudojant 10W-30 alyvą aukštesnės nei 80^ F ( 27^ C) temperatūros aplinkoje, gali padidėti alyvos sąnaudos. Dažniau tikrinkite alyvos lygį.
C	5W-30
D	Sintetinė 5W-30
E	Vanguard® sintetinė 15W-50

Alyvos lygio tikrinimas

Žr. paveikslėlj: 3

Prieš pripildami daugiau alyvos arba prieš tikrindami alyvos lygj

• [sitikinkite, kad variklis yra horizontalioje padétyje.

• Nuvalykite purvą nuo alyvos pildymo vietos.

• Ištraukite lygio matuoklj (A, pav. 3) ir nušluostykite jį švaria šluoste.

• [statykite ir priveržkite lygio matuoklj (A, pav. 3).
• Ištraukite matuoklj ir patikrinkite alyvos lygj. Teisingas alyvos lygis yra lygio matuoklio pilno bako indikatoriaus viršuje (B, pav. 3).
• Jeigu alyvos lygis žemas, lėtai pripilkite alyvos i variklio alyvos pildymo angą (C, pav. 3). Neperpilkite. Pripylę alyvos, vieną minutę palaukite ir dar kartą patikrinkite alyvos lygi.

Pastaba: Nepilkite alyvos pro greito alyvos išleidimo kamštį (D, pav. 3), jei įrengtas.

1. Vél įstatykite ir priveržkite lygio matuoklj (A, pav. 3).

Apsaugos sistema nuo nepakankamo alyvos kiekio (jeigu yra sumontuota)

Kai kuriuose varikliuose yra sumontuotas žemo alyvos lygio jutiklis. Jeigu alyvos lygis žemas, jutiklis arba aktyvina įspėjamają lemputę, arba sustabdo variklį. Sustabdykite variklį ir atlikite šiuos veiksmus prieš vėl paleisdami variklį.

• [sitikinkite, kad variklis yra horizontalioje padėtyje.
• Patikrinkite alyvos lygj. Žiūrėkite skyrių Alyvos lygio tikrinimas
• Jeigu alyvos lygis žemas, įpilkite reikiamą kiekį alyvos. Užveskite variklj ir įsitikinkite, kad įspėjamoji lemputė (jeigu įrengta) nešviečia.
• Jeigu alyvos lygis nėra žemas, neužveskite variklio. Dėl informacijos, kaip spręsti nesklandumus, susijusius su alyva, kreipkitės i įgaliotaji „Briggs & Stratton“ atstovą.

Degalų rekomendacijos

Degalai turi atitikti šiuos reikalavimus:

• tai turi būti švarūs, neseni, neetiliuotas benzinas.
- Mažiausias oktaninis skaičius 87 / 87 AKI (91 RON). Naudojimas aukštikalnėse, žiūrėkite žemiau.
- Benzinas, kurio sudėtyje yra iki 10 % etanolio (gasoholio), yra priimtinas.

PASTABA Nenaudokite nepatvirtinto benzino, pavyzdžiui, E15 ir E85. Nebandykite įmaišyti alyvos į benziną arba perdaryti varikli, kad galėtu veikti su kito tipo degalais. Dėl netinkamo degalų vartojimo variklio dalys bus sugadintos ir Jūs neteksite garantijos.

Kad apsaugotumėte degalų sistemą nuo dervų susiformavimo, įmaišykite į degalus degalų stabilizatoriaus. Žiūrėkite Laikymas. Visi degalai nėra vienodi. Jeigu atsiranda užvedimo arba charakteristikų problemų, pakeiskite degalų tiekėją arba gamintoją. Šis variklis skirtas veikti varomas benzinu. Šiam varikliui taikoma išmetamųjų teršalų kontrolės sistema yra EM (variklio pakeitimai).

Didelis aukštis

Didesniame kaip 5 000 pėdu (1 tūkst. 524 metru) aukštyje rekomenduojama naudoti degalus, kurių oktaninis skaičius – mažiausiai 85 / 85 pagal AKI (89 RON).

Karbiuratorinius variklius dideliame aukštyje reikia sureguliuoti, kad jie išlaikytų savo charakteristikas. Nesureguliavus, naudojimo metu pablogės charakteristikos ir padidės degalų sąnaudos bei išmetamujų teršalu kiekis. Dėl informacijos, kaip nustatyti įrenginį darbui dideliame aukštyje, kreipkitės į įgaliotąji „Briggs & Stratton“ techninės priežiūros atstovą. Naudojant variklj žemesniame nei 2 500 pėdu (762 metru) aukštyje, reguliavimas dėl aukščio nerekomenduojamas.

Variklių su elektroniniu degalų įpurškimu (EFI) reguliuoti dėl didelio aukščio nereikia.

Degalų pildymas

Žiūrėkite paveikslėlj: 4

ISPÈJIMAS

Degalai ir jų garai yra labai degūs ir gali sprogti.

Ugnis arba sprogimas gali nudeginti arba sukelti mirti.

Pildami degalus

• Prieš atsukdami degalų bako dangtelį, išjunkite variklį ir palaukite bent 2 minutes, kad jis atvėstų.
• Pilkite degalus i baką tik lauke arba labai gerai vėdinamoje patalpoje.

• Neperpildykite degalų bako. Kadangi degalai gali plėstis, nepilkite virš apatinės kaklelio ribos.

• Saugokite degalus nuo kibirkščių, atviros ugnies, nuolat įjungtų dujų degiklių, šilumos ir kitų uždegimo šaltinių.

• Dažnai tikrinkite degalų linijas, degalų bako dangtelį ir montavimo dalis, ar jos nesusidėvėję arba nejskilę. Jei reikia, pakeiskite jį.

• Jeigu degalai išsilietų, prieš užvesdami variklj, palaukite, kol jie išgaruos.

• Nuvalykite aplink degalų dangtelį esantį purvą ir nešvarumus. Atsukite degalų bako dangtelį.

• Pripildykite degalų baką (A, pav. 4) degalais. Kadangi degalai gali plėstis, nepilkite virš apatinės kaklelio ribos (B).
• Užsukite degalų bako dangtį.

Variklio užvedimas ir sustabdymas

Žr. paveikslėlj: 5

Variklio užvedimas

ISPÉJIMAS

Degalai ir jų garai yra labai degūs ir gali sprogti.

Ugnis arba sprogimas gali nudeginti arba sukelti mirti.

Užvesdami variklj

• Isitikinkite, kad uždegimo žvakė, duslintuvas, degalų bakas ir oro filtras (jei [rengtas), yra sumontuoti ir tinkamai užtvirtinti.
• Neužveskite variklio, kai uždegimo žvakė yra išimta.
• Jeigu variklis užlietas, nustatykite oro sklendę (jeigu jrengta) i padėti OPEN/RUN (atidaryti / paleisti), pastumkite droselį i padėti FAST (greitas) ir sukite varikli tol, kol jis užsives.

ISPÉJIMAS

NUODINGŲ IŠMETAMŲJŲ DUJŲ KELIAMAS PAVOJUS. Variklio išmetamosiose dujose yra anglles monoksido – nuodingų dujų, kurios per kellas minutes gali sukelti mirtį. Jūs NEGALITE jų pamatyti, užuosti arba pajausti jų skonio. Net jeigu neužuodžiate išmetamųjų dujų kvapo, Jūs vis tiek galite būti paveikti anglies monoksido dujomis. Jeigu naudodami šį gaminį pajaustumėte pykinimą, galvos svaigimą arba silpnumą, TUOJ PAT jį išjunkite ir pasistenkite įkvėpti gaivaus oro. Kreipkitės į gydytoją. Galite apsinuodyti anglies monoksidu.

• Naudokite ši produktą TIK lauke kuo toliau nuo langu, durų arba ventiliacijos angų, tam, kad sumažintumėte anglies monoksido susikaupimo ir patekimo riziką i uždaras erdves.
• Irenkite akumuliatorinius anglies monoksido detektorius arba elektrinius anglies monoksido detektorius su atsarginiu akumuliatoriumi, vadovaudamiesi gamintojo nurodymais. Dūmų detektoriai negali aptikti anglies monoksido duju.
• NENAUDOKITE šio gaminio namuose, garažuose, rūsiuose, tuneliuose, angaruose ar kitose iš dalies uždarose patalpose, net ir tuo atveju, jei jos vėdinamos ventilatoriais ar atidarius duris ir langus. Tokiose vietose gali susikaupti anglies monoksidas, kuris jose gali išbūti daug valandų po to, kai gaminys jau buvo išjungtas.
• VISADA orientuokite gaminį pavėjui ir nukreipkite variklio išmetamųjų dujų vamzdį nuo uždarų plotų.

PASTABA Variklis iš „Briggs & Stratton“ gamyklos pristatomas be alyvos. Prieš užvesdami variklj, būtinai pripilkite alyvos, kaip nurodyta šioje naudojimo instrukcijoje. Jeigu užvesite variklj nepripylę alyvos, jis bus nepataisomai sugadintas ir garantija neteks galios.

Užvedimo sistemos nustatymas

Prieš užvesdami variklį turite nustatyti, kokia uždegimo sistema yra naudojama jūsų variklyje. Jūsų variklyje gali būti tokios uždegimo sistemos.

„ReadyStart®“ sistema Šioje sistemoje jrengtas automatinis droselis valdomas pagal temperatūrą. Jame néra pripildymo įtaiso.
- Elektroninė kuro valdymo sistema: Šią sistemą sudaro elektroninis valdymo įtaisas, kuris stebi variklio darbą ir temperatūros sąlygas. Jame nėra rankinės sklendės ar pripildymo įtaiso.
- Droselio sistema: Šioje sistemoje jrengtas droselis varikliui žemos temperatūros sąlygomis užvesti. Vieni modeliai turi atskirą droselio reguliatorių, kiti modeliai turi kombinuotajį droselio / greičio reguliatorių. Šioje sistemoje nėra degalų siurblio.

Norėdami užvesti variklį, vadovaukitės variklio užvedimo instrukcijomis, skirtomis jūsu uždegimo sistemai.

Pastaba: Kai kurioje jrangoje montuojami nuotoliniai valdymo jrenginiai. Jų padėtį ir veikimo būdą galite rasti jrangos naudojimo instrukcijoje.

„ReadyStart“® sistema

1. Patikrinkite variklio alyvą. Žiūrėkite skyrių Alyvos lygio tikrinimas
2. Isitikinkite, kad jrangos pavaros mechanizmai, jeigu tokie yra sumontuoti, yra atjungti.
3. Degalų tiekimo išjungimo vožtuvą (A, pav. 5) (jei yra) nustatykite i atidarytą (OPEN) padėti.
4. Sklendės valdikli (B, pav. 5), jei yra, nustatykite i padėti FAST (greitas). Varikli užveskite ijunge padėti FAST (greitas).

Pastaba: Norėdami užvesti variklį esant šaltoms oro sąlygoms (temperatūrai žemiau 0°C), nustatykite derinio droselinę sklendę ir droselinę sklendę (B C, pav. 5) i uždarą (CLOSED) padėti.

1. Pasukite elektrinio starterio raktelj (D, pav. 5) i padėtį „ON“ (jjungti) arba „START“ (paleisti), arba nuspauskite mygtuką (E).

PASTABA Norėdami pailginti starterio naudojimo laika, naudokite trumpus užvedimo ciklus (maks. penkių sekundžių trukmės). Palaukite apie 1 minutę tarp paleidimo ciklų.

Pastaba: Jeigu variklis neužsiveda po kelių bandymų, kreipkitės į vietinį pardavimo atstovą arba apsilankykite BRIGGSandSTRATTON.com arba skambinkite 1-800-233-3723 (JAV).

Elektroninė kuro valdymo sistema

1. Patikrinkite variklio alyvą. Žiūrėkite skyrių Alyvos lygio tikrinimas
2. Isitikinkite, kad irangos pavaros mechanizmai, jeigu tokie yra sumontuoti, yra atjungti.
3. Degalų tiekimo išjungimo vožtuva (A, pav. 5) (jei yra) nustatykite į atidarytą (OPEN) padėti.
4. Sklendės valdikli (B, pav. 5), jei yra, nustatykite i padėti FAST (greitas). Varikli užveskite ijunge padėti FAST (greitas).
5. Pasukite elektrinio starterio rakteli (D, pav. 5) i padeti „ON“ arba „START“ (jjungti / paleisti).

PASTABA Norėdami pailginti starterio naudojimo laika, naudokite trumpus užvedimo ciklus (maks. penkių sekundžių trukmės). Palaukite apie 1 minutę tarp paleidimo ciklų.

Pastaba: Jeigu variklis neužsiveda po kelių bandymų, kreipkitės į vietinį pardavimo atstovą arba apsilankykite BRIGGSandSTRATTON.com arba skambinkite 1-800-233-3723 (JAV).

Droselio sistema

1. Patikrinkite variklio alyvą. Žiūrėkite skyrių Alyvos lygio tikrinimas
2. [sitikinkite, kad jrangos pavaros mechanizmai, jeigu tokie yra sumontuoti, yra atjungti.
3. Degalų tiekimo išjungimo vožtuva (A, pav. 5) (jei yra) nustatykite į atidarytą (OPEN) padėti.
4. Sklendės valdikli (B, pav. 5), jei yra, nustatykite i padėti FAST (greitas). Varikli užveskite ijunge padėti FAST (greitas).

5. Nustatykite oro sklendės valdiklį (C, pav. 5) arba derinio droselinę sklendę ir sklendę (B C, pav. 5) i uždarytą (CLOSED) padėtį.
   Pastaba: Droselinė sklendė, užvedant pašildytą variklj, dažniausiai nereikalinga.

6. Pasukite elektrinio starterio rakteli (D, pav. 5) i padėti „ON“ arba „START“ (jjungti / paleisti).

PASTABA Norėdami pailginti starterio naudojimo laiką, naudokite trumpus užvedimo ciklus (maks. penkių sekundžių trukmės). Palaukite apie 1 minutę tarp paleidimo ciklų.

1. Kai variklis išils, nustatykite oro sklendės valdikli (C, pav. 5) i atidarytą padėti.
   Pastaba: Jeigu variklis neužsiveda po kelių bandymų, kreipkitės į vietinį pardavimo atstovą arba apsilankykite BRIGGSandSTRATTON.com arba skambinkite 1-800-233-3723 (JAV).

Variklio sustabdymas

ISPÉJIMAS

Degalai ir jų garai yra labai degūs ir gali sprogti.

Ugnis arba sprogimas gali nudeginti arba sukelti mirti.

- Neuždarykite karbiuratoriaus oro sklendės, norėdami sustabdyti variklj.

1. Droselinės sklendės valdiklį (B, pav. 5) nustatykite į padėtį SLOW (lėtas).
2. Pasukite raktelio jungiklj (D, pav. 5) i padėtį „OFF“ (išjungta). Išimkite raktelį ir laikykite jį vaikams nepasiekiamoje vietoje.
3. Varikliui išsijungus, degalų tiekimo išjungimo vožtuvą (A, pav. 5) (jei yra) nustatykite į uždarytą (CLOSED) padėtį.

Techninė priežiūra

PASTABA Jeigu variklis atliekant priežiūrą paverčiamas ir jeigu degalu bakas sumontuotas ant variklio, degalai turi būti išleisti, o ta pusė, kurioje yra uždegimo žvakė, turi būti pakelta. Jeigu degalu bakas nėra tuščias, o variklis paverčiamas bet kuria kryptimí, ji gali būti sunku užvesti dėl alyva arba benzinu užteršto oro filtro ir (arba) uždegimo žvakės.

ISPÉJIMAS

Atlikdami techninę priežiūrą, kai įranga turi būti apversta, įsitikinkite, kad degalų bakas yra tuščias, nes gali išsilieti degalai ir įvykti gaisras arba sprogimas.

Mes rekomenduojame jums naudotis igalioto „Briggs & Stratton“ techninės priežiūros atstovo paslaugomis variklio remontui ir dalims jsigyti.

PASTABA Visos detalės, panaudotos šiame variklyje, turi būti savo vietose.

ISPÉJIMAS

Netyčinis uždegimas gali sukelti gaisrą arba elektros smūgį.

Netyčinis užvedimas gali baigtis galūnių įtraukimu, traumuojančia amputacija arba plėštinėmis žaizdomis.

Gaisro pavojus

Prieš atlikdami reguliavimo arba remonto darbus:

• Atjunkite uždegimo žvakės laidą ir laikykite jį atokiai nuo uždegimo žvakės.
• Atjunkite akumuliatorių (varikliuose su elektriniu užvedimu).
  • Naudokite tik darbui tinkamus jrankius.
• Nelieskite reguliatoriaus spyruoklės arba kitų variklio dalių, galinčių paveikti variklio greiti.
• Keičiamos atsarginės dalys privalo būti to paties dizaino ir sumontuotos toje pačioje padėtyje kaip ir originalios dalys. Kitos dalys gali veikti netinkamai, sugadinti įrenginį ir sąlygoti sužalojimą.
• Nedaużykite smagračio plaktuku arba kietu daiktu. Jis gali subyrėti.

Tikrindami, ar kyla kibirkštis:

• Naudokite patvirtintą uždegimo žvakės bandiklj.
• Netikrinkite, ar kyla kibirkštis, kai uždegimo žvakė yra išimta.

Išmetamuju teršalų kontrolės priežiūra

Išmetamuju teršalų kontrolės prietaisų ir sistemų techninę priežiūrą, keitimo ar remonto darbus gali atlikti bet koks visureigių variklių remonto centras arba remontu užsilimantis fizinis asmuo. Vis dėlto, norint už išmetamuju teršalų kontrolės paslaugą nieko nemokėti, darbus turi atlikti gamyklos įgaliotasis atstovas. Žr. informaciją apie išmetamuju teršalų kontrolę.

Techninės priežiūros grafikas

Po pirmuju 5 darbo valandu

• Pakeiskite alyvą ^2

Kas 8 darbo valandas arba kasdien

• Patikrinkite variklio alyvos lygį• Nuvalykite purvą aplink duslintuvą ir valdymo elementus• Išvalykite oro įsiurbimas groteles

Kas 25 valandų arba kasmet

• Išvalykite oro filtrą ^1 • Išvalykite pirminį filtrą ^1

Kas 50 valandų arba kasmet

• Pakeiskite variklio alyvą ^3 • Pakeiskite alyvos filtrą (jeigu yra) ^3 • Išmetimo sistemos techninė priežiūra

62 BRIGGSandSTRATTON.com

Kas 100 valandų arba kasmet

• Pakeiskite variklio alyvą ^4

• Pakeiskite alyvos filtrą (jeigu yra) ^4

Kasmet

·Pakeiskite uždegimo žvakę

·Pakeiskite oro filtrą

·Pakeiskite pirminį filtrą

·Pakeiskite degalų filtrą

·Atlikite aušinimo sistemos techninę priežiūrą ^1

·Patikrinkite tarpus aplink vožtuva ^5

^1 Dulkėtomis salygomis arba kai ore yra teršalu, valykite dažniau.
^2 Tik varikliai be alyvos filtro.
^3 Varikliai be alyvos filtro arba su standartiniu juodu alyvos filtru (žr. Techninės sąlygos detalės numerio psl.).
^4 Varikliai su didelio našumo geltonu arba oranžiniu alyvos filtru (žr. Techninės sąlygos detalės numerio psl.).
^5 Nereikia, nebent pastebite variklio veikimo problemu.

Elektroninė kuro valdymo sistema

Elektroninė kuro valdymo sistema stebi variklio temperatūrą, jo greitį ir akumuliatoriaus įtampą siekiant sureguliuoti sklendę variklį užvedant ir jam išilant. Sistema nereguliuojama. Pasireiškus užvedimo ar veikimo triktims, susisiekite su įgaliotu „Briggs & Stratton” atstovu.

PASTABA Būtinai vadovaukitės toliau aprašytais veiksmais, nes, priešingu atveju, elektroninė kuro valdymo sistema gali neveikti.

• Niekada neužveskite variklio, jei akumuliatoriaus laidai yra palaidi.
• Prieš atjungdami, nuimdami ir (arba) montuodami akumuliatorių raktelį pasukite i išjungimo padėti.
• Niekada nenaudokite variklio ikroviklio variklj užvesti.
• Niekada neatjunkite akumuliatoriaus laidų varikliui veikiant.
• Prijungdami akumuliatorių, pirmiausia prie jo prijunkite teigiamo poliaus (+) laidą, po to neigiamo poliaus (-) laidą.
• Kraudami akumuliatorių užvedimo mygtuką pasukite į išjungimo (off) padėtį ir atjunkite akumuliatoriaus neigiamo poliaus (-) laidą.
• Nepurkškite vandens tiesiogiai ant elektroninio valdiklio elemento.

Karbiuratoriaus ir variklio greitis

Jokiu būdu nemėginkite keisti karbiuratoriaus arba variklio greičio. Gamykloje karbiuratorius buvo nustatytas daugeliu atveju veikti efektyviai. Nelieskite reguliatoriaus spryuoklės, jungčių ir kitų dalių, galinčių turėti įtakos variklio greičiui. Jei reikia atlikti kokius nors pakeitimus, susisiekite su „Briggs & Stratton“ įgaliotu techninis priežiūros centru.

PASTABA Irangos gamintojas nurodo didžiausias variklio apsukas, kai jis sumontuotas šioje jrangoje. Neviršykite šių apsukų. Jei nežinote, koks didžiausias greitis yra nustatytas arba kokį nustatė gamykla, susisiekite su „Briggs & Stratton” igaliotu techninės priežiūros centru. Kad jranga būtų saugiai ir tinkamai naudojama, variklio apsukas reguliuoti turi tik kvalifikuotas techninės priežiūros specialistas.

Uždegimo žvakių priežiūra

Žiūrėkite paveikslėlj: 6

Patikrinkite tarpelj (A, pav. 6) matuokliu (B). Jeigu reikia, sureguliuokite tarpelj. Idėkite ir priveržkite uždegimo žvakę atitinkama jėga. leškokite tarpelio ir sukimo momento duomenų skyriuje Specifikacijos.

Pastaba: Kai kuriose vietovėse vietiniai įstatymai reikalauja naudoti specialias uždegimo žvakes su varžomis, kurios slopina uždegimo signalus. Jeigu jūsų variklyje yra tokios žvakės, naudokite tokias pačias žvakes ir keitimui.

Išmetimo sistemos techninė priežiūra

ISPÉJIMAS

Velkiant varikliui, išskiriama šiluma. Variklio dalys, dažniausiai duslintuvas, labai jkaista.

Prisilietus, galima stipriai nudegti.

Degios šiukšlės, pavyzdžiui, lapai, žolė, krūmai ir kt., gali užsiliepsnoti.

• Prieš liesdami duslintuvą, variklio cilindrą ir rotoriaus briaunas, palaukite, kol šios dalys atvės.
• Nuvalykite purvą aplink duslintuvą ir cilindrą.
  • Šio variklio negalima naudoti ant neapdirblo miško, krūmynų ar žolės paviršių, jei variklio išmetimo sistemoje nejrengtas kibirkščių stabdiklis, atitinkantis galiojančius vietos arba valstijų istatymus, nes tai prieštarauja Kalifornijos valstybinių išteklių kodekso 4442 skyriuje išdėstytoms nuostatoms (angl. „California Public Resource Code Section 4442“). Kitose valstijose gali galioti panašus istatymai. Jūs galite jsigyti kibirkšties gaudiklį, pritaikytą Jūsu išmetimo sistemai, iš originalios įrangos gamintojo, pardavėjo arba atstovo.

Išmetimo sistemos dalis sumontavo įrangos gamintojas. Dėl konkrečios informacijos apie techninę priežiūrą ir atsargines dalis kreipkitės į įrangos gamintoją.

Nuvalykite purvą aplink duslintuvą ir cilindrą. Apžiūrėkite duslintuvą, ant jo neturi būti jskilimų, rūdžių ar kitų pažeidimų. Nuimkite duslintuvo kreiptuvą arba kibirksčių slopintuvą, jeigu toks yra, ir apžiūrėkite, ar nėra pažeistas u užsikimšęs suodžiais. Jeigu radote pažeidimų, pakeiskite detales prieš įrangos naudojimą.

JSPĖJIMAS

Keičiamos atsarginės dalys privalo būti to paties dizaino ir sumontuotos toje pačioje padėtyje kaip ir originalios dalys. Kitos dalys gali veikti netinkamai, sugadinti įrenginį ir sąlygoti sužalojimą.

Pakeiskite variklio alyva

Žr. paveikslėlj: 7, 8, 9, 10

Panaudota, sena alyva yra pavojingos atliekos, kurias reikia tinkamai sunaikinti. Neišmeskite jų kartu su buitinėmis atliekomis. Dėl saugaus išmetimo tausojant aplinką, kreipkitės i vietos valdžios institucijas, techninio aptarnavimo centra arba atstovą.

Alyvos išpylimas

1. Variklj išjungus, bet jam dar esant šiltam, atjunkite uždegimo žvakės laidą (D, pav. 7) ir patraukite jį nuo uždegimo žvakės (E).
2. Išimkite alyvos lygio matuoklj (A, pav. 8).

Alyvos išleidimo kaištis, jei yra

1. Išsukite alyvos išleidimo kamštį (F, pav. 8). Išpilkite alyvą į tinkamą indą.
   Pastaba: Naudojami įvairūs alyvos išleidimo kamščiai (G, pav. 8).
2. Išleidę alyvą, įstatykite ir užsukite alyvos išleidimo kamštį (F, pav. 8).

Greitas alyvos išleidimas, jei yra

1. Atjunkite greito alyvos išleidimo žarnelę (H, pav. 9) nuo variklio šono.
2. Paverskite ir nuimkite alyvos išleidimo dangtelj (I, pav. 9). Atsargiai nuleiskite greito alyvos išleidimo angą (H) i atitinkamą talpą (J).
3. Išleidę alyva, įstatykite greito alyvos išleidimo dangtelį (I, pav. 9). Prijunkite greito alyvos išleidimo žarnelę (H) prie variklio šono.

Pakeiskite oro filtra, jeigu jis yra.

Kai kuriuose modeliuose jrengtas pasirenkamas alyvos filtras. Keitimo intervalai nurodyti Techninės priežiūros grafike.

1. Išleiskite alyvą iš variklio. Žr. skyriuje „Alyvos išleidimas“.
2. Išimkite alyvos filtrą (K, pav. 10) ir jį tinkamai utilizuokite.
3. Prieš jdėdami naują alyvos filtrą, šiek tiek patepkite alyvos filtro tarpiklj nauja švaria alyva.
4. Sukite alyvos filtrą ranka, kol tarpiklis prisilies prie alyvos filtro adapterio, tuomet priveržkite alyvos filtrą 1/2–3/4 pasukimo.
5. |pilkite alyvos. Žr. skyriuje „Alyvos ipylimas“.
6. Užveskite variklj ir palikite jì veikti. Varikliui išilus, patikrinkite, ar nelaša alyva.
7. Išjunge variklj, patikrinkite alyvos lygj. Teisingas alyvos lygis yra lygio matuoklio pilno bako indikatoriaus viršuje (B, pav. 8).

Alyvos įpylimas

• Isitikinkite, kad variklis yra horizontalioje padėtyje.
• Nuvalykite purva nuo alyvos pildymo vietos.

• Informacijos apie alyvos bako talpą ieškokite skyriuje Specifikacijos

• Ištraukite lygio matuoklì (A, pav. 8) ir nušluostykite ji švaria šluoste

• Lėtai pilkite alyvą i variklio alyvos įpylimo angą (C, pav. 8). Neperpilkite. Pripylę alyvos, palaukite vieną minutę ir patikrinkite alyvos lygį.

Pastaba: Nepilkite alyvos pro greito alyvos išleidimo kamštį, (H, pav. 9), jei įrengtas.

1. Istatykite ir priveržkite lygio matuoklj (A, pav. 8).
2. Ištraukite matuokli ir patikrinkite alyvos lygj. Teisingas alyvos lygis yra lygio matuoklio pilno bako indikatoriaus viršuje (B, pav. 8).
3. Vél įstatykite ir priveržkite lygio matuoklj (A, pav. 8).
4. Prijunkite uždegimo žvakės laidą (D, 7 pav.) prie uždegimo žvakės (E).

Oro filtro techninė priežiūra

Žr. paveikslėlj: 11, 12, 13

ISPÉJIMAS

Degalai ir jų garai yra labai degūs ir gali sprogti.

Ugnis arba sprogimas gali nudeginti arba sukelti mirti.

- Niekada neužveskite ir nenaudokite variklio be oro valymo bloko (jei jrengtas) arba oro filtro (jeigu jrengtas).

PASTABA Nevalykite filtro suslėgtu oru arba tirpikliais. Suslėgtas oras gali sugadinti filtrą, o tirpikliai gali jį ištirpinti.

Informacijos apie aptarnavimo reikalavimus ieškokite Techninės priežiūros grafike

Skirtinguose modeliuose naudojami porolono arba popieriaus filtrai. Tam tikruose modeliuose yra sumontuotas pirminio valymo filtras, kurį galima išplauti ir panaudoti kelis kartus. Palyginkite ilustracijas šiame vadove su jūsų variklyje įdiegtu tipu ir atitinkamai atlikite techninę priežiūrą.

Popierinis oro filtras

1. Atlaisvinkite fiksatorių (-ius) (A, 11 pav.).
2. Išimkite oro filtro dangtelj (B, pav. 11).
3. Nuimkite filtrą (C, pav. 11) ir pirminio valymo filtrą (D), jei jrengtas.
4. Norėdami pašalinti purvą, atsargiai patapšnokite filtrą ant kieto paviršiaus. Jei filtras pernelyg purvinas, pakeiskite jį nauju.
5. Nuplaukite pirminio valymo filtrą (D, pav. 11), jei yra, skysta plovimo priemone ir vandeniu. Palaukite, kol pirminio valymo filtras gerai išdžius ore. Neužpilkite alyvos ant pirminio valymo filtro.
6. Pritvirtinkite sausą pirminio valymo filtrą (D, pav. 11), jei jrengtas, ir filtrą (C) prie oro filtro pagrindo (E).
7. Uždékite oro filtro dangtelj (B, pav. 11) ir priveržkite fiksatoriumi (-iais) (A). Patikrinkite, ar fiksatorius (-iai) tvirtai užveržtas (-i).

Popierinis oro filtras

1. Atlaisvinkite fiksatorių (-ius) (A, pav. 12, 13).
2. Išimkite oro filtro dangtelj (B, pav. 12, 13).
3. Norėdami nuimti oro filtrą (C, pav. 12, 13), pakelkite filtro galą.
4. Norėdami pašalinti purvą, atsargiai patapšnokite filtrą ant kieto paviršiaus. Jei filtras pernelyg purvinas, pakeiskite jį nauju.
5. Išimkite pirminio valymo filtrą (D, pav. 12, 13), jei yra, iš filtro (C).
6. Nuplaukite pirminio valymo filtrą (D, pav. 12, 13), jei yra, skysta plovimo priemone ir vandeniu. Palaukite, kol pirminio valymo filtras gerai išdžius ore. Neužpilkite alyvos ant pirminio valymo filtro.
7. [montuokite sausą pirminio valymo filtrą (D, pav. 12, 13), jei yra, i filtrą (C).
8. [statykite filtrą (C, pav. 12, 13) ir pirminio valymo filtrą (D), jei yra, i atraminį filtro pagrindą (E) ir stumkite žemyn kol filtras užsifiksuos vietoje.
9. Uždėkite oro filtro dangtelį (B, pav. 12, 13) ir priveržkite fiksatoriumi (-iais) (A). Patikrinkite, ar fiksatorius (-iai) tvirtai užveržtas (-i).

Atlikite degalų sistemos techninę priežiūrą

Žr. paveikslą: 14

ISPÈJIMAS

Degalai ir jų garal yra nepaprastal degūs ir sprogūs.

Ugnis arba sprogimas gali jus nudeginti arba užmušti.

• Saugokite degalus nuo kibirkščių, atviros ugnies, nuolat ijungtų dujų degiklių, šilumos ir kitų uždegimo šaltinių.

• Dažnai tikrinkite degalų linijas, degalų bako dangtelį ir montavimo dalis, ar jos nenusidėvėję arba nejskilę. Jei reikia, jas pakeiskite.

• Prieš degalų filtro valymą arba pakeitimą išpilkite degalus iš bako arba uždarykite degalų sklendę.

• Jeigu degalai išsilietų, prieš užvesdami variklj, palaukite, kol jie išgaruos.
• Keičiamos atsarginės dalys privalo būti tokios pačios ir sumontuotos toje pačioje padėtyje kaip ir originalios dalys.

Degalų filtras, jeigu yra

1. Prieš keisdami degalų filtrą (A, pav. 14), jeigu yra, iš bako išleiskite degalus arba uždarykite degalų sklendę. Kitaip degalai gali ištekėti ir sukelti gaisrą arba sprogimą.
2. Replémis suimkite kilpas (B, pav. 14) ant gnybtu (C), tada nuimkite gnybtus nuo degalu filtro (A). Pasukite ir ištraukite degalu žarnas (D) nuo degalu filtro.
3. Patikrinkite, ar degalų žarnos (D, pav. 14) nejtrūkusios arba neprateka. Jei reikia, jas pakeiskite.
4. Pakeiskite degalu filtrą (A, pav. 14) originaliu atsarginiu filtru.
5. Pritvirtinkite degalų žarnas (D, pav. 14) gnybtais (C), kaip parodyta.

Aušinimo sistemos techninė priežiūra

JSPÈJIMAS

Veikiant varikliui, išskiriama šiluma. Variklio dalys, dažniausiai duslintuvas, labai jkaista.

Prisilietus, galima stipriai nudegti.

Degios šiukšlės, pavyzdžiui, lapai, žolė, krūmai ir kt., gali užsiliepsnoti.

• Prieš liesdami duslintuvą, variklio cilindrą ir rotoriaus briaunas, palaukite, kol šios dalys atvės.
• Nuvalykite purvą aplink duslintuvą ir cilindrą.

PASTABA Nenaudokite vandens, kai valote variklj. Vanduo gali patekti i degalus. Valymui naudokite šepetj arba švarų audeklą.

Šis variklis yra aušinamas oru. Purvas ir žolė gali užkimšti oro aušinimo sistemą ir variklis gali perkaisti. Tai sąlygos prastą variklio veikimą ir sutrumpins jo tarnavimo laikotarpi.

1. Nešvarumus nuo oro įsiurbimo srities pašalinkite šepetėliu arba sausa šluoste.
2. Jungtys, spyruoklès ir kitos variklio dalys turi būti švarios.
3. Duslintuvas ir plotas aplink jī turi būti švarūs.
4. Alyvos aušintuvo briaunos turi būti švarios.

Laikui begant nešvarumai gali kauptis ant cilindro briaunų, todėl variklis gali perkaisti. Šiuos nešvarumus galima pašalinti iš dalies išardžius variklį. Kreipkitės įlgaliota „Briggs & Stratton“ techninės priežiūros atstovą, kad patikrintų ir išvalytų oro aušinimo sistemaą, kaip rekomenduojama Techninės priežiūros grafike.

Laikymas

ISPÈJIMAS

Degalai ir jų garai yra nepaprastai degūs ir sprogūs.

Ugnis arba sprogimas gali jus nudeginti arba užmušti.

Degalų arba įrenginio su pilnu degalų baku laikymas

- Saugokite atokiai nuo krosnių, viryklių, vandens šildytuvų ar kitų buitinių prietaisų su atvirais dujų degikliai arba kitų uždegimo šaltinių, nes jie gali uždegli degalų garus.

Degalu sistema

Žr. pav.: 15

Variklį laikykite horizontalioje (įprastoje darbinėje) padėtyje. Pripilkite degalų į baka (A, pav., 15). Tam, kad degalams būtų pakankamai vietos plėstis, nepilkite degalų daugiau nei iki bako kaklelio (B).

Jei degalai bake laikomi ilgiau nei 30 dienų, jie gali pasenti. Kaskart į baka pildami degalu, taip pat įpilkite degalu stabilizatoriaus; laikykitės gamintojo nurodymų. Taip degalai ilgiau išliks tinkami ir sumažės degalu sukeliamos problemos ir degalu sistemos tarša.

Iš variklio išleisti degalus nebūtina, jei kartu su degalais, laikantis gaminto nurodymų, ipilama degalų stabilizatoriaus. Prieš sandėliavimą variklį užveskite ir palaukite 2 minutes, kad degalai ir stabilizatorius tolygiai pasiskirstytų degalų sistemoje.

Jeigu degalai variklyje nebuvo sumaišyti su degalų stabilizatoriumi, išpilkite juos į atitinkamą indą. Leiskite varikliui veikti tol, kol pasibaigs degalai ir jis sustos.

Rekomenduojame i degalų baką įpilti degalų stabilizatoriaus, kad degalai ilgiau nepasentų.

Variklio alyva

Keiskite variklio alyvą, kol variklis šiltas. Žiūrėkite skyrių Variklio alyvos keitimas

Trikčių šalinimas

Dėl pagalbos kreipkitės i vietinį pardavimo atstovą arba apsilankykite BRIGGSandSTRATTON.com, arba skambinkite 1-800-233-3723 (JAV).

Specifikacijos

Modelis: 400000

Tūris 40.03 ci (656 cc)

Skersmuo 2.970 in (75,43 mm)

Cilindro eiga 2.890 in (73,41 mm)

Alyvos talpa 62 - 64 oz (1,8 - 1,9 L)

Uždegimo žvakės tarpelis .030 in (,76 mm)

Uždegimo žvakės sukimo momentas 180 lb-in (20 Nm)

Oro tarpelis tarp indukcinės rītės / .008 - .012 in (,20 - ,30 mm) smagračio

|siurbimo vožtuvo laisvumas .004 - .006 in (,10 - ,15 mm)

Išmetimo vožtuvo laisvumas .004 - .006 in (,10 - ,15 mm)

Modelis: 440000

Türis 44.18 ci (724 cc)

Skersmuo 3.120 in (79,24 mm)

Cilindro eiga 2.890 in (73,41 mm)

Alyvos talpa 62 - 64 oz (1,8 - 1,9 L)

Uždegimo žvakės tarpelis .030 in (,76 mm)

Uždegimo žvakės sukimo momentas 180 lb-in (20 Nm)

Oro tarpelis tarp indukcinės ritės / .008 - .012 in (,20 - ,30 mm) smagračio

Isiurbimo vožtuvo laisvumas .004 - .006 in (,10 - ,15 mm)

Išmetimo vožtuvo laisvumas .004 - .006 in (,10 - ,15 mm)

Modelis: 490000

Tūris 49.42 ci (810 cc)

Skersmuo 3.300 in (83,81 mm)

Cilindro eiga 2.890 in (73,41 mm)

Alyvos talpa 66 - 68 oz (1,9 - 2,0 L)

Uždegimo žvakės tarpelis .030 in (,76 mm)

Uždegimo žvakės sukimo momentas 180 lb-in (20 Nm)

Oro tarpelis tarp indukcinės ritės / .008 - .012 in (,20 - ,30 mm) smagračio

Isiurbimo vožtuvo laisvumas .004 - .006 in (,10 - ,15 mm)

Išmetimo vožtuvo laisvumas .004 - .006 in (,10 - ,15 mm)

Variklio galingumas mažės 3,5 % kas 1 000 pėdu (300 metru) daugiau nei jūros lygis ir 1 % kas 10 °F (5,6 °C), kai bus daugiau nei 77 °F (25 °C). Variklis veiks patenkinamai iki 15° kampo. Naudojimo instrukcijoje rasite saugos instrukcijas leistinam darbui nuokalnėse.

Atsarginès dalys - modelis: 400000, 440000, 490000

Atsarginé dalis Dalies numeris
Oro filtras, popierinis (pav. 11) 499486
Oro filtras, pirminio valymo filtras (pav. 11) 273638
Oro filtras, popierinis (pav. 13) 591334
Oro filtras, pirminio valymo filtras (jei jrengtas) (pav. 13)	797704
Oro filtras, popierinis (pav. 12) 792105

Atsarginès dalys - modelis: 400000, 440000, 490000

Oro filtras, pirminio valymo filtras (pav. 12) 792303
Alyva – SAE 30 100028
Alyvos filtras, standartinis - juodas 492932
Alyvos filtras, didelio našumo - geltonas 795890
Alyvos filtras, didelio našumo - oranžinis 798576
Degalu filtras 691035
Rezistorinė uždegimo žvakė 491055
Ilgalaikio naudojimo platininė uždegimo žvakė 5066
Uždegimo žvakės raktas 19374
Kibirkšties tikrintuvas 19368

Mes rekomenduojame jums naudotis igalioto „Briggs & Stratton“ techninės priežiūros atstovo paslaugomis variklio remontui ir dalims įsigyti.

Galios kategorijos: Atskirų benzininių variklių modelių bendrosios galios dydžiai pažymėti pagal SAE (automobilių inžinierių bendrija, angl. „Society of Automotive Engineers“) standartą Nr. J1940 „Mažų variklių galios ir sukimo momento įvertinimo procedūra“ ir įvertinami pagal SAE standartą Nr. J1995. Sukimo momento vertės nustatytos esant 2 600 APM tiems varikliams, kurių ženklinimo etiketėje nurodyta išnaša „apm“, o visiems kitiems varikliams – esant 3 060 APM; arkilo galios vertės nustatytos esant 3 600 APM. Bendrosios galios kreives galima peržiūrėti tinklalapyje www.BRIGGSandSTRATTON.com. Tikrieji galios dydžiai nustatyti sumontavus išmetimo ir oro valymo filtrus, o bendrieji galios dydžiai nustatyti be šių priedų. Faktinis bendrasis variklio galingumas yra didesnis nei tikrojo variklio galingumas, ir, be kitų dalykų, jį veikia darbo aplinkos sąlygos, be to, galingumas priklauso ir nuo atskirų variklių tipų. Atsižvelgiant į įvairius gaminius, kuriuose montuojami varikliai, benzininis variklis, sumontuotas elektriniame įrenginyje, neišvystys numatytosios bendrosios galios. Šis skirtumas atsiranda dėl įvairių veiksnių, iskaitant, bet neapsiribojant, įvairiomis variklio sudedamosiomis dalimis (oro valymo, išmetimo, krovimo, aušinimo, karbiuratoriaus, degalų filtro ir pan.), naudojimo apirobijimais, darbinės aplinkos sąlygomis (temperatūra, drėgnumu, aukščiu virš jūros lygio) ir įvairių variklių tipų. Dėl gamybos ir pajėgumo apiribojimų „Briggs & Stratton“ gali pakeisti varikli galingesniu varikliu.

Garantija

„Briggs & Stratton“ variklio garantija

Galloja nuo 2019 m. sausio mèn.

Ribotoji garantija

Bendrovė „Briggs & Stratton“ garantuoja, kad toliau nurodytu garantiniu laikotarpiu nemokamai taisys arba pakeis bet kokią šio gaminio dalj su medžiagų ir (arba) gamybos defektais. Garantinių gaminių transportavimo išlaidas apmoka pirkėjas. Ši garantija galioja toliau nurodyta laikolarpį, esant toliau nurodytoms sąlygoms. Norėdami pasinaudoti garantinio aptarnavimo paslaugomis, susisiekite su artimiausiu įgaliotuoju techninio aptarnavimo atstovu, kurio adresą rasite tinklalapyje BRIGGSandSTRATTON.COM. Pirkėjas privalo kreiptis į įgaliotajį techninės priežiūros atstovą, o tada pristatyti gaminį įgaliotajam techninės priežiūros atstovui apžiūrėti ir patikrinti.

Jokių kitų garantijų nesuteikiama. Numanomos garantijos, įskaitant tinkamumo prekybai ir konkrečiam tikslui garantijas, galloja tollau nurodytą garantinį laikotarpį arba tiek, kiek leidžiama pagal įstatymus. Atsakomybės dėl atsitiktinės arba pasekminės žalos yra atsisakoma tokiu mastu, kiek tai leidžiama pagal įstatymus. Tam tikrose valstybėse apribojimai dėl numanomos garantijos draudžiami arba draudžiamos išimtys arba apribojimai dėl atsitiktinės arba pasekminės žalos, taigi pirmiau minėtas apribojimas arba išimtis Jums gali negalioti. Ši garantija suteikia Jums ypatingų teisių, tačiau Jūs galite turėti ir kitokių teisių, kurios įvairiose valstybėse gali skirtis ⁴.

Standartinės garantijos sąlygos ^1,2,3

Vanguard®; Komercinė serija ^3

Asmeninis naudojimas – 36 mènesiai

Komercinis naudojimas – 36 mènesiai

XR serija

Asmeninis naudojimas – 24 mènesiai

Komercinis naudojimas – 24 mènesiai

Visi kiti varikliai su „Dura-Bore™“ ketaus įvorėmis

Asmeninis naudojimas – 24 mėnesiai

Komercinis naudojimas – 12 mėnesių

Visi kiti varikliai

Standartinės garantijos sąlygos ^1,2,3

Asmeninis naudojimas – 24 mènesiai

Komercinis naudojimas – 3 mènesiai

^1 Šie garantijos terminai yra standartiniai, kartkartėmis jie gali būti papildyti arba pakeisti nurodant papildomas sąlygas, kurios nebuvo pateiktos leidimo metu. Norėdami sužinoti naujausią informaciją apie Jūsų variklio garantijos sąlygas, apsilankykite tinklalapyje BRIGGSandSTRATTON.com arba susisiekite su artimiausiu Briggs & Stratton igaliotuoju techninio aptarnavimo atstovu.
^2 Garantija nesuteikiama varikliams, sumontuotiems įrangoje, kuri naudojama energijai tiekti darbo vietose; komerciniais tikslais naudojamuose rezerviniuose generatoriuose, universaliose transporto priemonėse, viršijančiose 25 MPH, arba varikliams, naudojamiems sportinėms varžyboms ir lenktynėms arba komerciniuose bei nuomojamuose automobiliuose.
^3 Rezerviniuose generatoriuose sumontuotiemis Vanguard: asmeniniam naudojimui – 24 mènesiai, komerciniam naudojimui garantija nesuteikiama. Komercinė serija, kurios pagaminimo data yra iki 2017 m. liepos mėn.: asmeniniam naudojimui – 24 mènesiai, komerciniam naudojimui – 24 mènesiai.
4 Australijoje – mūsų prekės parduodamos su garantijomis, kurių negalima pašalinti pagal Australijos vartotojų teisių įstatymą. Jūs turite teisę i gaminio pakeitimą arba pinigu grąžinimą didelio gedimo atveju arba atlyginimą už bet kokią pagrįstai iš anksto numatomą žalą arba nuostolius. Jūs taip pat turite teisę reikalauti, kad prekės būtų suremontuotos arba pakeistos tuo atveju, jeigu prekės yra nepriimtinos kokybės, o gedimas negali būti priskiriamas dideliam gedimui. Norėdami pasinaudoti garantinio aptarnavimo paslaugomis, kreipkitės i artimiausią įgaliotaji techninio aptarnavimo atstovą, kurio adresą rasite tinklalapio BRIGGSandSTRATTON.COM atstovų būstinių žemėlapyje, arba skambinkite tel. [phone], arba rašykite el. pašto adresu [e-mail], arba rašykite įprasto pašto adresu Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, Moorebank, NSW, Australia (Australija), 2170.

Garantinis laikotarpis prasideda dieną, kai įrangą įsigyja pirmasis mažmeninis arba komercinis naudojotas. „Asmeninis naudojimas“ reiškia naudojimą asmeniniame gyvenamajame ūkyje, kai gaminį naudoja mažmenininkas. „Komercinis naudojimas“ reiškia naudojimą visais kitais tikslais, įskaitant komercinius, pajamų gavimo ar nuomos tikslus. Jeigu variklis buvo nors vieną kartą panaudotas komerciniais tikslais, jis bus priskirtas komercijos tikslais naudojamų variklių kategorijai ir jam bus taikoma atitinkama garantija.

Išsaugokite pirkimą patvirtinantį ěekį. Jeigu garantinio laikotarpio metu, kal Jums prireikia garantinių paslaugų, nepateiksite ěekio, įrodančio pirmo pirkimo datą, garantinis laikotarpis bus skaičiuojamas nuo gaminio pagaminimo datos. Norint pasinaudoti Briggs & Stratton ženklo gaminiams taikoma garantija, gaminių registruoti nereikia.

Dėl Jūsų garantijos

Šie garantiniai įsipareigojimai galioja tik su varikliu susijusioms nekokybiškoms medžiagoms ir (arba) darbams, o ne įrangos, kurioje variklis sumontuotas, keitimui ar jos kainos gražinimui. Ši garantija netaikoma planinei techninei priežiūrai, suderinimui, reguliavimui arba įprastam susidėvėjimui. Taip pat garantija netaikoma, jeigu variklis buvo pakeistas ar perdarytas, arba jeigu variklio serijos numeris buvo pažeistas arba pašalintas. Ši garantija netaikoma variklio gedimams arba veikimo problemoms, atsiradusioms dėl:

1. neoriginalių Briggs & Stratton detalių naudojimo;
2. dėl variklio veikimo esant nepakankamam arba užterštam tepimui arba dėl netinkamo alyvos lygio;
3. pasenusiu degalu ar tokiu, kuriu sudetyje yra daugiau negu 10 proc. etanolio arba kitos rūsies degalu, pvz., suskystintu naftos produktu ar gamtiniu duju, kurie nera tinkami varikliams, pagamintiems Briggs & Stratton, naudojimo;
4. patekusio i varikli purvo del netinkamo oro filtro techninio aptarnavimo arba sumontavimo;
5. vejapjovės ašmens susidūrimo su objektu, atlaisvinusių arba neteisingai sumontuotų ašmens adapterių, skriemulių arba alkūninio sujungimo dalių, arba pernelyg įtempto diržo;
6. susijusių dalių remonto arba reguliavimo, dalių, tokių kaip sankaba, transmisija, valdymo svirtys ir pan., kurios nėra tiekiamos bendrovės Briggs & Stratton;
7. perkaitinimo, kuris įvyko žolei, purvui patekus ant variklio ir užteršus aušinimo briaunas ir oro angas; ar dėl pažeidimo, kuris buvo padarytas varikliui veikiant be pakankamo aušinimo;
8. papildomos didelės vibracijos, kuri atsirado dėl atsilaisvinusių variklio tvirtinimų, pjovimo peilių, nebalansuotų skriemulių, netinkamai sujungtų dalių su variklio korpusu arba per didelio greičio;
9. dėl netinkamo įrangos naudojimo, nesant reikiamos priežiūros, transportavimo, saugojimo arba netinkamo variklio sumontavimo.

Garantinj aptarnavimą atlieka tik įgaliotieji Briggs & Stratton techninės priežiūros atstovai. Raskite artimiausią įgaliotajį Techninės priežiūros atstovą mūsu atstovų paieškos žemėlapyje adresu BRIGGSandSTRATTON.COM arba paskambinę telefonu 1-800-233-3723 (JAV).

80004537 (F leid.)

Copyright © Briggs & Stratton Corporation, Milwaukee, WI, USA. Visas tiesības ir rezervētas.

- Lietojiet tikai sertificētos aizdedzes sveču testerus.
