Produkta veids	Bezvadu triecienuzgriežņu atslēga
Zīmols	Flex
Modelis	IW 1/2" 18.0-EC
Nominālais spriegums	18 V
Akumulatora tips	Litija jonu (AP 18.0)
Akumulatora ietilpība	2,5 Ah vai 5,0 Ah
Maksimālais griezes moments	250 Nm (3. režīms)
Tukšgaitas ātrums	1500 / 2000 / 2500 min⁻¹ (3 pozīcijas)
Trieciena ātrums	1300 / 2800 / 3300 min⁻¹
Piedziņas kvadrāts	1/2" (12,7 mm)
Svars (bez akumulatora)	1,1 kg
Akumulatora svars 2,5 Ah	0,4 kg
Akumulatora svars 5,0 Ah	0,7 kg
Skaņas spiediena līmenis LpA	91 dB(A)
Skaņas jaudas līmenis LWA	102 dB(A)
Vibrācijas (trieciena skrūvēšana)	18,5 m/s² (nenoteiktība K=1,5)
Aizsardzība pret laikapstākļiem	Nepakļaut lietum, uzglabāt sausā vietā
Paredzētais lietojums	Profesionāla uzgriežņu un skrūvju pievilkšana un atslābināšana
Apkope	Tīrīt ar sausu saspiestu gaisu, nevis ūdeni
Piederumi komplektā	Akumulators, lādētājs CA 10.8/18.0, siksnas skava
Uzlādes temperatūra	0 °C līdz 55 °C

Bieži uzdotie jautājumi - IW 1/2" 18.0-EC Flex

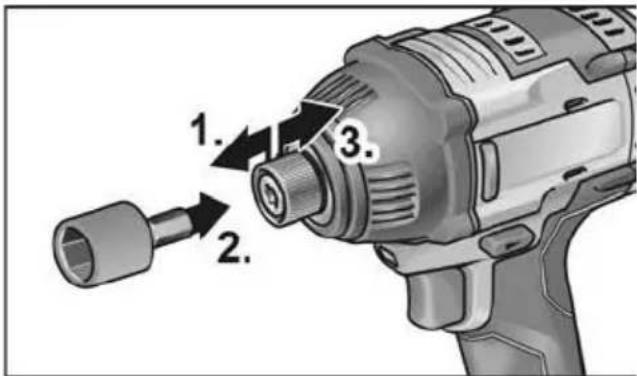

Kā uzstādīt instrumentu uz triecienuzgriežņu atslēgas?

Uzspiediet uzmavu uz piedziņas kvadrāta, tad ievietojiet instrumentu atslēgā. Lai noņemtu, pavelciet bloķētāju atpakaļ.

Kā regulēt griezes momentu un ātrumu?

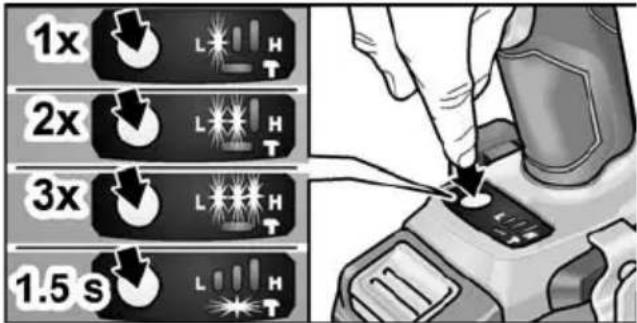

Īsi nospiediet režīmu izvēles slēdzi (apmēram 0,5 s), lai ritinātu cauri trim līmeņiem: 150 Nm / 1500 apgr/min, 180 Nm / 2000 apgr/min, 250 Nm / 2500 apgr/min. LED indikatori parāda aktīvo līmeni.

Kā pārslēgties no viena trieciena režīma uz triecienuzgriežņu atslēgas režīmu?

Turiet nospiestu režīmu izvēles slēdzi apmēram 1,5 sekundes. Režīma indikatora LED iedegas viena trieciena režīmam, pretējā gadījumā ir aktīvs triecienuzgriežņu atslēgas režīms.

Kā uzlādēt akumulatoru?

Pievienojiet lādētāju, ievietojiet akumulatoru līdz fiksācijai. Ekrāns parāda atlikušo laiku. Indikators kļūst zaļš pie 80% uzlādes. Pēc uzlādes izņemiet akumulatoru.

Ko darīt, ja lādētāja ekrāns mirgo sarkanā krāsā?

Tas norāda uz defektu. Izņemiet akumulatoru un ievietojiet to atpakaļ. Ja problēma turpinās, akumulators vai lādētājs ir bojāts; nododiet to pārbaudei specializētā darbnīcā.

Kāds ir instrumenta svars bez akumulatora?

Instrumenta svars bez akumulatora ir 1,1 kg. Ar 2,5 Ah akumulatoru kopējais svars ir aptuveni 1,5 kg; ar 5,0 Ah akumulatoru - aptuveni 1,8 kg.

Kā tīrīt triecienuzgriežņu atslēgu?

Regulāri tīriet ventilācijas atveres un korpusa iekšpusi ar sausu saspiestu gaisu. Nekad neizmantojiet ūdeni vai šķidrus tīrīšanas līdzekļus.

Vai es varu izmantot triecienuzgriežņu atslēgu lietū?

Nē, ierīce nav paredzēta lietošanai ārpus telpām lietū. Sargājiet to no mitruma un uzglabājiet sausā vietā.

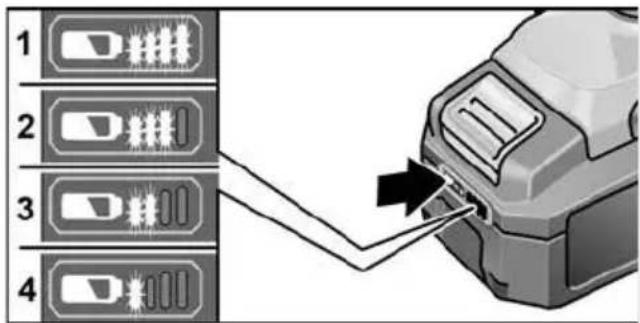

Kā pārbaudīt akumulatora uzlādes līmeni?

Nospiediet pogu uz akumulatora. LED indikatori parāda līmeni: 4 LED = pilns, 1 mirgojoša LED = jāuzlādē. Ja neiedegas neviena LED, akumulators ir bojāts.

Kādi piederumi ir saderīgi ar leņķa adapteri?

Leņķa adapteris WV 18.0-EC pieņem maināmo urbjpatronu BF 18.0-EC un uzgaļu turētāja adapteri BV 18.0-EC. To var orientēt ik pēc 30°.

LIETOŠANAS INSTRUKCIJA IW 1/2" 18.0-EC Flex

Iv Lietošanas pamācības oriģināls 339

Trokšni un vibrācija 341

Tehniskā informācija 342

Iss apskats 342

Lietošanas instrukcija 344

Tehniskā apkope un kopšana ..... 350

Transportēšana 351

CE atbilstība 351

Atbildības izslēgšana 352

Izmantotie simboli

BRĪDINĀJUMS!

Apzimē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzimē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

i NORÃDE

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Īsslēgumdrošs aizsardzības transformators

Sargājiet akumulatoru no karstuma, piem., arī no ilgstošas saules staru iedarbības, un liesmām.

Pastāv eksplozijas risks.

Nemetiet akumulatoru ugunī. Pastāv eksplozijas risks.

Instruments ir piemērots vienīgi izmantošanai telpās. Neatstājiet instrumentu lietū. Glabājiet elektroinstrumentu un akumulatorus sausās telpās.

Norādes par utilizāciju (skat. 351. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Izlasiet visus elektroinstrumenta piegādes komplektā ietvertos drošības tehnikas noteikumus, norādījumus, attēlus un specifikācijas. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā var tikt izraisītas elektrotraumas, ugunsgrēks un/vai smagi ievainojumi. Saglabājiet visus drošības tehnikas noteikumus un norādījumus nākotnei.

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

- šo lietošanas pamācību,

- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu Nr.: 315.915),

- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas limenim un balstoties uz atzītiem darba drošības tehnikas noteikumiem.

Tomēr tā izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Elektroinstrumentu drīkst izmantot tikai

- paredzētajiem darbiem,

- drošības tehnikas noteikumiem atbilstošā stāvoklī.

Nekavējoties novērsiet traucējumus, kas ietekmē drošību.

Noteikumiem atbilstoša izmantošana

Akumulatora urbis – skrūvgriezis DD 2G 18.0-EC ir paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– skrūvju ieskrūvēšanai un izskrūvēšanai,
– urbšanai kokā, metālā, keramikā un plastmasās.

Akumulatora triecienurbis – skrūvgriezis PD 2G 18.0-EC ir paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– skrūvju ieskrūvēšanai un izskrūvēšanai,
– urbšanai kokā, metālā, keramikā un plastmasās,
– urbšanai ar triecienu ķieģeļos, mūrī un iežos.

Akumulatora triecienskrūvgriezis IW 1/2" 18.0-EC ir paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– norādīto izmēru uzgriežņu un skrūvju pievilkšanai un atskrūvēšanai.

Drošības norādes darbam ar urbjmašinām un skrūvgriežiem

■ Turiet instrumentu tikai aiz izolētajiem rokturiem, ja izpildāmā darba laikā izmantotais instruments var skart nosegtus elektriskos vadus vai paša instrumenta tīkla kabeli.
Skrūves kontakts ar strāvu vadošu vadu var pārvadīt spriegumu ari uz instrumenta metāla detalām un radīt elektrotraumu.
Izmantojiet papildrokturus, ja tādi ir piegādāti kopā ar elektroinstrumentu. Kontroles zudums var izraisīt traumas.
Izmantojiet piemērotus kontrolaparātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu. Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. leurbjot ūdensvadā, rodas materiālie zaudējumi.

Nekavējoties izslēdziet elektroinstrumentu, ja tas tiek noblokēts. Esiet gatavi ievērojamiem reakcijas momentiem, kas radīs atsitienu. Izmantotais instruments tiek noblokēts, kad:
– elektroinstruments ir pārslogots vai
– tas ir saliekts apstrādājamajā detaļā.

■ Turiet stingri elektroinstrumentu. leskrūvējot vai izskrūvējot skrūves, var rasties īslaicīgi, bet lieli reakcijas momenti.

■ Nostipriniet detaļu. Detaļu ir drošāk nostiprināt iespīlēšanas ierīcēs vai skrūvspīlēs nekā turēt rokās.

■ Pirms noliekat elektroinstrumentu, nogaidiet, kamēr tas pārstāj darboties. Izmantotais instruments var aizākēties, tādējādi liekot zaudēt kontroli pār elektroinstrumentu.

Izmantojiet vienīgi originālos akumulatorus ar spriegumu, kāds norādīts jūsu elektroinstrumenta datu plāksnītē. Ja tiek izmantoti citādi akumulatori, piemēram, atdarinājumi, atjaunoti akumulatori vai citu firmu ražojumi, iespējams traumu un materiālo zaudējumu risks, ko rada eksplodējoši akumulatori.

Papildu drošības norāde darbam ar triecienurbi-skrūvgriezi (PD ...)

Urbjot uzlieciet austiņas. Trokšņa iedarbība var izraisīt dzirdes zudumu.

Drošības norādes par darbu ar akumulatoriem

■ Neatveriet akumulatoru. Pastāv īsslēguma risks.
Sargājiet akumulatoru no karstuma, piem., ari no ilgstošas saules staru iedarbības, kā ari liesmām, ūdens un mitruma. Pastāv eksplozijas risks.
■ No bojāta vai nepareizi izmantota akumulatora var izplūst tvaiki. Nodrošiniet svaigu gaisu un sūdzību gadījumā vērsieties pie ārsta. Tvaiki var kairināt elpcelus.

■ Nepareizas izmantošanas rezultātā no akumulatora var izlīt šķidrums. Izvairieties no saskaršanās ar to. Saskaroties ar šķidrumu aiz neuzmanības, noskalojiet to ar ūdeni. Ja šķidrums iekļūst acīs, tad papildus griezieties pie ārsta. Izplūdušais akumulatoru šķidrums var izraisīt ādas kairinājumus vai apdegumus.
■ Uzlādējiet akumulatorus tikai ražotāja ieteiktajās uzlādes ierīcēs. Uzlādes ierīce, kura piemērota tikai noteikta tipa akumulatoru uzlādei, var izraisīt uguns bīstamību, ja tiek izmantota kopā ar citiem akumulatoriem.
■ Akumulatoru var sabojāt ar tādiem smailiem priekšmetiem kā naglām un skrūvgriežiem vai ārēja spēka iedarbībā. Iespējams iekšējais īssavienojums un akumulators var aizdegties, sākt kūpēt, eksplodēt vai pārkarst.

Uzlādes ierīce

■ Vienmēr pārbaudiet, vai tīkla spriegums atbilst spriegumam, kāds norādīts uzlādes ierīces datu plāksnītē.
Uzlādes ierīces pieslēguma spraudnim jābūt saderīgam ar kontaktligzdu. Spraudni nekādā gadījumā nedrīkst pārveidot. Neizmantojiet spraudņu adapterus kopā ar iezemētiem elektroinstrumentiem. Nepārveidoti spraudņi un piemērotas kontaktligzdas samazina elektrotraumu iespēju.
■ Izmantojiet uzlādes ierīci vienīgi sausās telpās un nepieļaujiet saskari ar mitrumu vai lietu. Ūdens iekļūšana uzlādes ierīcē palielina elektrotraumu risku.
Nekad nelietojiet uzlādes ierīci, ja ārējas iedarbības rezultātā ir bojāts kabelis, spraudnis vai pati ierīce. Nogādājiet uzlādes ierīci tuvākajā darbnīcā.
Nekādā gadījumā neatveriet uzlādes ierīci. Ja ir darbības traucējumi, aiznesiet uz darbnīcu.
■ Nelieciet uz uzlādes ierīces nekādus priekšmetus un nenovietojiet to uz mīkstām virsmām. Pastāv aizdegšanās risks.

īpašās drošības norādes

■ Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

■ Rotācijas virziena izvēles slēdzi (2) vai griezes momenta iestatījumu (5) drīkst nospiest tikai tad, kad instruments ir miera stāvoklī.
■ Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.

Trokšni un vibrācija

i NORÃDE

Trokšna un vibrācijas vērtības tika noteiktas atbilstoši EN 62841. Vērtības jūs atradīsiet tabulā „Tehniskā informācija“.

BRĪDINĀJUMS!

Dotās mērijumu vērtības attiecas uz jauniem instrumentiem. Izmantojot katru dienu, trokšna un vibrācijas vērtības mainās.

i NORÃDE

Šajās tehniskajās prasībās norādītais vibrāciju līmenis ir izmērīts atbilstoši EN 62841 standartizētajai mērīšanas metodei, un to var izmantot, lai savstarpēji salīdzinātu elektro-instrumentus. Tas ir piemērots arī sākotnējai vibrāciju slodzes novērtēšanai. Dotais svārstību līmenis atbilst galvenajiem elektroinstrumenta izmantošanas veidiem. Ja elektroinstruments tiek izmantots citādi, tam ir citi darba instrumenti vai nepietiekama apkope, vibrāciju līmenis var atšķirties.

Tas var ievērojami palielināt vibrāciju radīto slodzi visā darba periodā.

Lai precīzi noteiktu vibrāciju slodzi, vajadzētu ṣemt vērā arī laiku, kad instruments ir izslēgts vai darbojas, bet faktiski netiek izmantots darbā. Tas var ievērojami samazināt vibrāciju radīto slodzi visā darba periodā.

Lai pasargātu lietotāju no vibrāciju iedarbības, nosakiet papildu aizsardzības pasākumus, piemēram: elektro-instrumenta un darba instrumentu apkope, roku siltuma uzturēšana, darba procesu organizācija.

UZMANĪBU!

Škaņas spiedienam pārsniedzot 85 dB(A), jālieto austiņas.

Tehniskā informācija

Instruments DD 2G		18.0-EC	PD 2G18.0-EC	IW 1/2"18.0-EC	ID 1/4"18.0-EC
Tips Urbiss-		krūvgriezis	Triecien-urbiss-krūvgriezis	Trieciens-krūvgriezis	Trieciens-krūvgriezis
Akumulators		AP 18.0/2,5AP 18.0/5,0
Uzlādes laiks (atkarīgs no uzlādes līmeņa)- AP 18.0/2,5- AP 18.0/5,0	min	0–400–45
Griezes moments, maks.- mīksts skrūvējuma kritums- ciets skrūvējuma kritums	NmNm	5690	5690	–250	–225
Griezes momenta pakāpes 20 24 –
Apgriezienu skaits tukšgaitā- 1. pakāpe- 2. pakāpe- 3. pakāpe	min−1min−1min−1	0...6000...2300–	0...6000...2300–	150020002500	150020002500
Triecienu skaits- 1. pakāpe- 2. pakāpe- 3. pakāpe	min−1min−1min−1	––––	0...96000...37000–	130028003300	130028003300
Urbja patrona mm 1,5–13 –
Maks. urbuma diametrs- kokā- tēraudā- mūrī	mmmmmm	601316	601316	–––	–––
Svars atbilstoši „EPTA-procedure 01/2003" (bez akumulatora)	kg 1,5	1,6 1,1 1,1
Svars akumulators 2,5 Ah5,0 Ah	kgkg	0,40,7
A skalas skaņas spiediena līmenis
Skaņas spiediena līmenis LpA	dB(A)	78* 78* / 95**	91*** 91***
Skaņas jaudas līmenis LWA	dB(A)	89* 89*	106** 102*** 102***
Kļūda K	db	3,0
Vibrāciju kopējās vērtības (trīs virzienu vektoru summa)
Vibrāciju emisijas vērtība ah , ....
- urbjot metālā	m/s2	<2,5	<2,5	–	–
- ar triecienu urbjot betonā	m/s2	–	15,5	–	–
- skrūvējot	m/s2	<2,5	<2,5	18,5***	18,5***
Kļūda K	m/s2	1,5

* urbjot metālā / ** ar triecienu urbjot betonā / *** ar triecienskrūvēšana

Iss apskats

Šajā instrukcijā aprakstīti dažādi elektroinstrumenti. Attēli detaļās var atšķirties no iegādātā elektroinstrumenta.

PD 2G 18.0-EC DD 2G 18.0-EC ID 1/4" 18.0-EC IW 1/2" 18.0-EC

1 S l ë d z i s

leslēgšanai un izslēgšanai, maksimālā apgriezienu skaita sasniegšanai

2 Rotācijas virziena izvēles slēdzis

3 Ātruma izvēles slēdzis

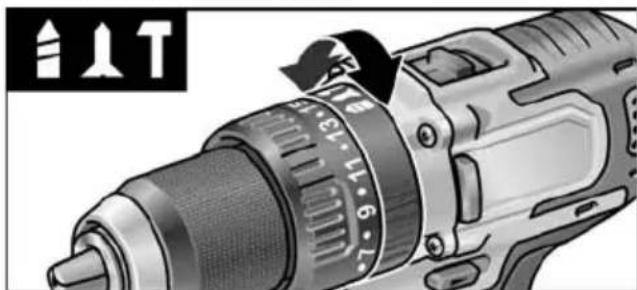

4 Darba režima iestatīšanas gredzens (tikai PD ...)

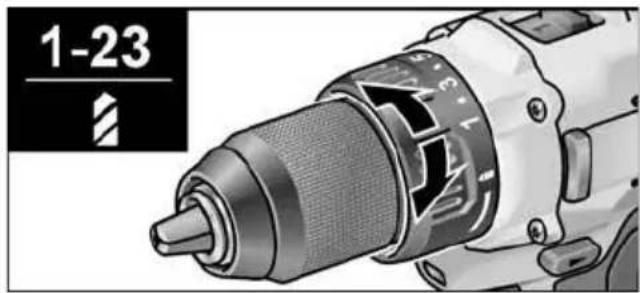

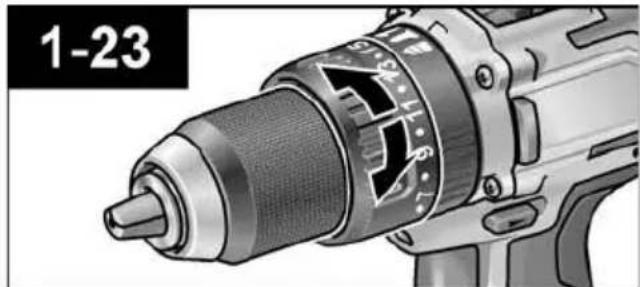

5 Griezes momenta iestatišanas gredzens

6 Instrumenta ligzda

7 Darbavietas apgaismojums

8 R o k t u r i s

9 Vadības bloka ātruma pakāpes

10 Akumulatora nodalijums

11 Lenkveida uzgalis ar fiksējošo gredzenu

12 Urbju ātrās maiņas patrona ar fiksējošo gredzenu

13 Skrūvgriežu uzgaļu turētājs ar fiksējošo gredzenu

14 Papildrokturis

15 Litija jonu akumulators (2,5 Ah)

16 Akumulatora atblokēšanas taustiņš

17 Akumulatora līmeņa indikators

20 Stiprinājuma skrūve

21 Uzgaļu turētājs

Lietošanas instrukcija

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes komplektāciju un transportēšanas bojājumus.
■ Ar pievienoto skrūvi piestipriniet siksniņas skavu vai uzgaļu turētāju.

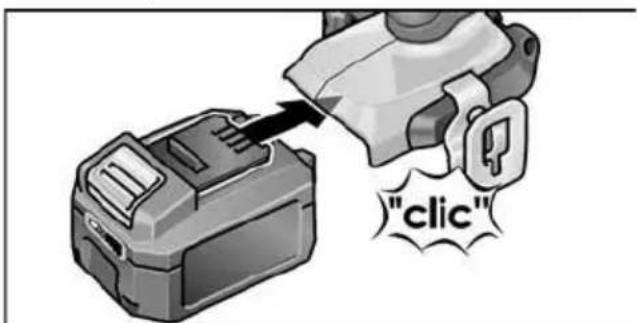

Piegādes stāvoklī akumulatori navuzlādēti pilnībā. Pirms pirmreizējās lietošanas pilnībā uzlādējiet akumulatorus. Šai nolūkā skatīt „Uzlādes ierīce/Uzlādes process“.

Papildroktura montāža/demontāža (PD/DD 2G 18.0-EC)

UZMANĪBU!

Izmantojiet papildrokturus, ja tādi ir piegādāti kopā ar elektroinstrumentu. Kontroles zudums var izraisīt traumas.

Nomaināmā urbja patrona BF 18.0-EC

UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

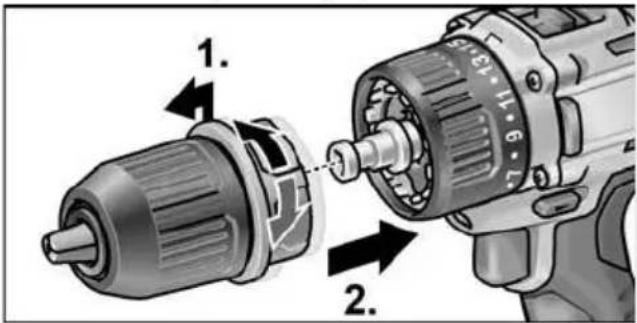

Montāža

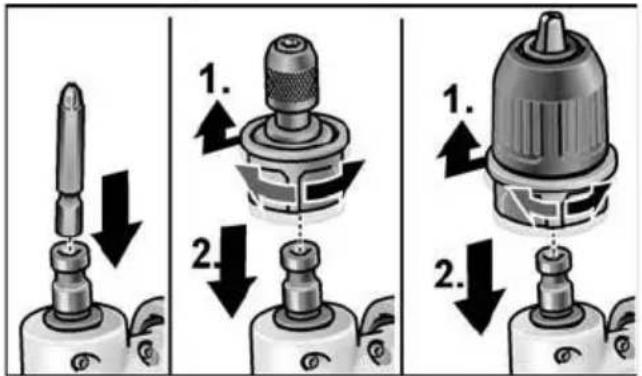

■ Pavelciet atblokēšanas gredzenu uz priekšu (1.) un iespiediet nomaiņas urbja patronu (2.) instrumenta ligzdā līdz atdurei.
■ Atlaidiet atblokēšanas gredzenu. Pārbaudiet, vai urbja patrona ir nofiksēta.

■ Pavelciet atblokēšanas gredzenu uz priekšu un iznemiet urbja patronu.

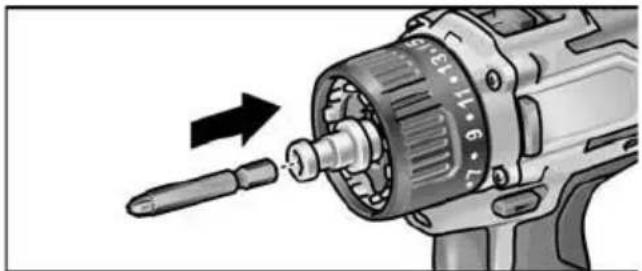

Instrumentu ievietošana

Urbja patronā tiek stingri nofiksēti urbji ar diametru 1,5–13 mm, skrūvgriežu uzgaļi ^1/2 ", kā arī uzgaļu turētājs ^1/2 ".

■ Ar vienu roku turiet elektroinstrumentu, ar otru roku grieziet urbja patronu.

– Pretēji pulksteņrādītāju kustības virzienam, lai urbja patronu atvērtu platāk.
– Pulkstenrādītāju kustības virzienā, lai urbja patronu aizvērtu vairāk.

■ levietojiet instrumentu.
Pilnībā aizveriet urbja patronu.

i NORÃDE

Izmēginiet darbību, lai pārbaudītu, vai instruments ir iespīlēts tieši centrā.

Lenka uzliktnis WV 18.0-EC

UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

Lenka uzliktnis atvieglo darbu grūti pieejamās vietās. Lenka uzliktni ar 30° grādu nobīdi var nofiksēt dažādās lenka pozīcijās.

Montāža

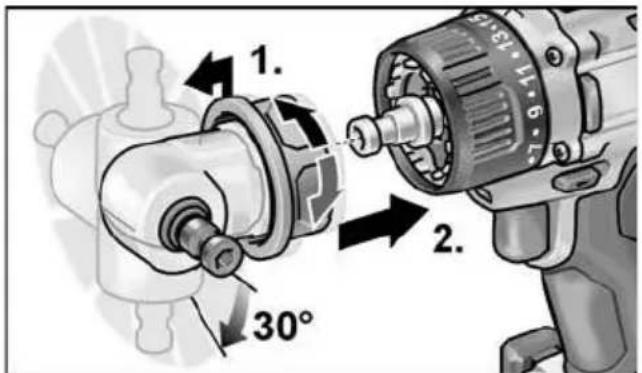

■ Pavelciet atblokēšanas gredzenu uz priekšu (1.) iespiediet lenka uzliktni līdz atdurei instrumenta ligzdā (2.).
■ Nofiksējiet lenka uzliktni vēlamajā lenka pozīcijā.
■ Atlaidiet atblokēšanas gredzenu. Pārbaudiet nostiprinājumu.

1. 2. 30°

Demontāža

■ Pavelciet atblokēšanas gredzenu uz priekšu un iznemiet lenka uzliktni.

Instrumentu ievietošana

Lenka uzliktnim ir 1/2" instrumenta stiprinājums. Instrumenta ligzdā tiek stingri nofiksēti skrūvgrieža uzgaļi un uzgaļu turētājs. Lenka uzliktnim var pievienot arī nomaiņas urbja patronu (skatiet „Nomaināmā urbja patrona BF 18.0-EC“) vai uzgaļu turētāju (skatiet „Uzgaļu turētāja uzliktnis BV 18.0-EC“).

Uzgału turētāja uzliktnis BV 18.0-EC

UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

Montāža

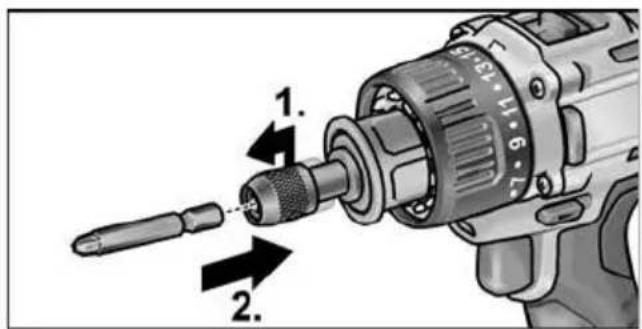

■ Pavelciet atblokēšanas gredzenu uz priekšu (1.) un iespiediet uzgaļu turētāju instrumenta ligzdā līdz atdurei (2.).
■ Atlaidiet atblokēšanas gredzenu. Pārbaudiet nostiprinājumu.

■ Pavelciet atblokēšanas gredzenu uz priekšu un izņemiet uzgaļu turētāju.

Instrumentu ievietošana

Uzgału turētājam ir ½" instrumenta ligzda. Instrumenta ligzdā tiek stingri nofiksēti skrūvgrieža uzgaļi.

■ Pavelciet instrumenta fiksatoru uz priekšu (1.) un iespiediet instrumentu līdz atdurei (2.).
■ Atlaidiet instrumenta fiksatoru.

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

IW 1/2" 18.0-EC:

1. 2.

■ Uzspiediet triecienatslēgas galatslēgai četrkanšu uzgali (1.).
■ levietojiet instrumentu galatslēgā (2.).

ID 1/4" 18.0-EC:

1. 2. 3.

■ Pavelciet instrumenta fiksatoru uz priekšu (1.) un iespiediet instrumentu līdz atdurei (2.).
■ Atlaidiet instrumenta fiksatoru.
■ Lai iznemtu instrumentu, pavelciet instrumenta fiksatoru uz aizmuguri (3.).

Akumulatora ievietošana/maina

Uzlādētu akumulatoru iespiediet elektroinstrumentā, līdz tas pilnībā nofiksējas.

"clic"

Lai iznemtu akumulatoru, nospiediet atblokēšanas taustiņus (1.) un izvelciet akumulatoru (2.).

1. 2.

UZMANĪBU!

Ja akumulators netiek lietots, aizsargājiet akumulatora kontaktus. Metāla priekšmeti var savienot kontaktus īsslēgumā, izraisot eksplozijas un aizdegšanās risku!

Akumulatora uzlādes līmenis

■ Nospiežot taustinu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt uzlādes līmeni.

1 2 3 4

Rādījums nodziest pēc 5 sekundēm. Ja mirgo viena no LED diodēm, akumulators ir jāuzlādē. Ja pēc taustiņa nospiešanas neiedegas neviena LED diode, akumulatoram ir defekts, un tas ir jānomaina.

Rotācijas virziena izvēle

UZMANĪBU!

Rotācijas virzienu var mainīt tikai elektroinstrumenta miera stāvoklī.

Pārvietojiet rotācijas virziena izvēles slēdzi vajadzīgajā pozīcijā.

– Pa kreisi: pretēji pulkstenrādītāju kustības virzienam (izskrūvēt vai atskrūvēt skrūves)
– Pa labi: pulksteņrādītāju kustības virzienā (ieskrūvēt vai pievilkt skrūves, urbt)
– Vidū: ieslēgšana blokēta (darba instrumentu maiņa; veicot jebkādus darbus pie elektroinstrumenta)

Darba režims (tikai PD 2G 18.0-EC)

UZMANĪBU!

Darba režimu var mainit tikai elektroinstrumenta miera stāvokli.

Pārvietojiet darba režīma gredzenu vajadzīgajā pozīcijā.

Griezes momenta izvēle

UZMANĪBU!

Griezes momentu var mainīt tikai elektroinstrumenta miera stāvoklī.

■ Pārvietojiet griezes momenta iestatīšanas gredzenu vajadzīgajā pozīcijā.

DD 2G 18.0-EC:

Úrbšanas pozīcijā ir deaktivizēts frikcijas sajūgs.

PD 2G 18.0-EC:

Ātrumu var mainīt tikai elektroinstrumenta miera stāvoklī.

■ Pagrieziet izvēles slēdzi uz vajadzīgo pakāpi:

1: mazāks ātrums, liels griezes moments
2: lielāks ātrums, mazs griezes moments

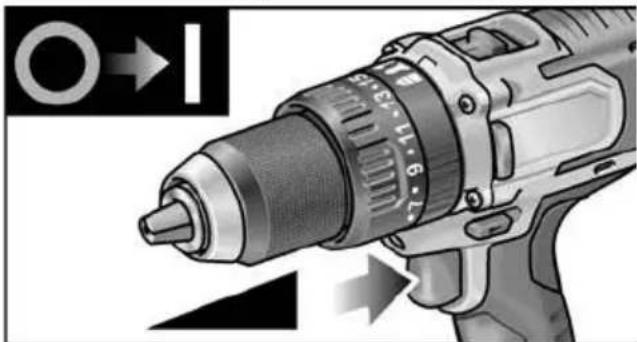

Elektroinstrumenta ieslēgšana

Ierīces ieslēgšana

■ Nospiediet slēdzi.

Elektroinstrumenta slēdzis ħauj bez pakāpēm palielināt apgriezienu skaitu līdz maksimālajai vērtībai.

• Elektroinstrumentam ir bremze, kas aptur instrumentu tūdal pēc slēdža atlaišanas.
• Izmantojot elektroinstrumentu nepārtrauktā darbībā, vajadzētu strādāt ar pilnīgi iespiestu slēdzi.

Darbavietas apgaismojuma ieslēgšana/izslēgšana

1. Urbšanas virziena iepriekšējas izvēles slēdzi (2) pārslēdziet pozīcijā „uz priekšu” vai „atpakal”.
2. Nospiediet elektroinstrumenta ieslēgšanas/izslēgšanas slēdzi (1). – Darbavietas apgaismojums ir ieslēgts
3. Atlaidiet elektroinstrumenta ieslēgšanas/izslēgšanas slēdzi (1). – Darbavietas apgaismojums nodziest automātiski aptuveni pēc 10 s

IW 1/2" 18.0-EC / ID 1/4" 18.0-EC apgriezienu un griezes momenta iepriekšēja izvēle

1x 2x 3x 1.5 s

Apgirezienu/griezes momenta pārslēgšana

1. leslēdziet ieslēgšanas/izslēgšanas slēdzi (1).
2. Īslaicīgi piespiediet režīmu pārslēgšanas slēdzi (apm. 0,5 s). – ledegas viena gaismas diode – griezes moments ir:

IW 1/2" 18.0-EC:	150 Nm / 1500 min ^-1
ID 1/4" 18.0-EC:	60 Nm / 1500 min ^-1

1. Īslaicīgi piespiediet režīmu pārslēgšanas slēdzi.

– ledegas divas gaismas diodes – griezes moments ir:

IW 1/2" 18.0-EC:	180 Nm / 2000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2000 min ^-1

1. Īslaicīgi piespiediet režīmu pārslēgšanas slēdzi.

– ledegas trīs gaismas diodes – griezes moments ir:

IW 1/2" 18.0-EC:	250 Nm / 2500 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min ^-1

1. Īslaicīgi piespiediet režīmu pārslēgšanas slēdzi.

– ledegas viena gaismas diode – griezes moments atkal ir ieslēgts uz:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Griezes momentu var atkal ieslēgt uz iepriekšējo režīmu, izpildot atkārtoti iepriekš aprakstītās darbības.

Elektroinstrumentu darbinot pretējā virzienā, ir pieejams tikai viens griešanās ātrums – pārējās gaismas diodes uz korpusa pamatnes automātiski nodziest.

Atsevišku triecienu režima pārslēgšana uz impulsveida skrūvgrieža režimu

■ Turiet nospiestu režimu pārslēgšanas slēdzi aptuveni 1,5 s.

• Režima indikatora gaismas diode deg
• ieslēgts atsevišku triecienu režīms
  – Režima indikatora gaismas diode nedeg – ieslēgts impulsveida skrūvgrieža režīms.

Darbs ar elektroinstrumentu

UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

NORÃDE

Lai atvieglotu skrūvēšanas procesu, uzgaļu turētāju var ievietot aī ierīces instrumenta ligzdā.

1. Instrumenta stiprinājuma (nomainas urbja patronas, leŋka uzliktna, uzgaļu turētāja) montāža.
2. levietojiet akumulatoru.
3. levietojiet instrumentu (urbi, skrūvgrieža uzgaļus, uzgaļu turētāju).
4. lestatiet darba uzdevumam atbilstošu ekspluatācijas veidu (tikai PD...).
5. Pagrieziet griezes momenta slēdzi uz vajadzīgo pakāpi.
6. lestatiet vajadzīgo ātruma pakāpi.
7. lestatiet vajadzīgo rotācijas virzienu.
8. Satveriet elektroinstrumentu ar vienu roku un nostājieties darba pozīcijā. Nepārslēdziet rotācijas virziena izvēles slēdzi vai griezes momenta iestatīšanas gredzenu brīdī, kad darbojas dzinējs!

1. Atlaidiet slēdzi.
2. Pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

Uzlādes ierīce

1 Akumulatora nodalijums
2 Kontakti
3 Ventilācijas sprauga
4 Displejs uzlādes līmeņa indikācijai
5 Tīkla kabelis ar tīkla spraudni

Uzlādes ierīce CA 10.8/18.0 ir paredzēta, lai uzlādētu šādu modelu FLEX akumulatorus:

Norādes par akumulatoru darbmūža paildzināšanu

UZMANĪBU!

• Nekad neuzlādējiet akumulatorus temperatūrā, kas zemāka par 0 °C vai augstāka par 55 °C.
• Neuzlādējiet akumulatorus vidē ar augstu gaisa mitrumu vai augstu temperatūru.
• Uzlādes laikā neapklājiet akumulatorus un uzlādes ierīci.
• Kad uzlāde ir pabeigta, atvienojiet uzlādes ierīces tīkla spraudni.

Uzlādes laikā akumulators un uzlādes ierīce sasilst. Tas ir normāli!

Litija jonu akumulatoriem nav tā sauktā „atmiņas efekta“. Tomēr pirms uzlādes akumulatoram vajadzētu būt pilnībā izlādētam, un uzlādes process vienmēr jāpabeidz līdz galam.

Ja akumulatori ilgāku laiku netiek izmantoti, tie jāglabā vēsā vietā daļēji uzlādētā stāvoklī.

Uzlādes process

UZMANĪBU!

Izmantojiet vienīgi oriğinālos akumulatorus ar komplektā piegādāto uzlādes ierīci.

■ lespraudiet uzlādes ierīces tīkla spraudni. Uz 2 sekundēm iedegas un nodziest zaļš displeja fona apgaismojums. Tiek parādīts OK.

:30 Li-ion 8:34 Li-ion

Pilnībā ievietojiet akumulatoru uzlādes ierīcē, līdz tas nofiksējas.

– Displejā pārmainus ir redzams uzlādes procesa atlikušais laiks (līdz pilnīgai akumulatora uzlādei) un uzlādes procesa grafiskais attēlojums.
– Ja akumulatora uzlādes līmenis ir zemāks par 80%, displeja fona apgaismojumam ir oranža krāsa.
- Kad uzlādes līmenis sasniedz 80%, displejam ir zaļa krāsa, un ir redzams OK.

■ Akumulators ir uzlādēts pilnībā, kad parādās indikācija

Pēc īsa brītiņa zaļais fona apgaismojums nodziest.

■ Izņemiet akumulatoru no uzlādes ierīces.

1. 2.

■ Atvienojiet spraudni.

NORÃDE

Ja pēc akumulatora ievietošanas uzlādes ierīcē displejs mirgo, akumulatoram vai uzlādes ierīcei ir defekts.

Displejs mirgo lēni. Fona apgaismojums oranžs.

Akumulators ir pārāk karsts vai pārāk auksts. Kad akumulators sasniedz uzlādes temperatūru (0 °C–55 °C), sākas uzlādes process.

Displejs mirgo ātri. Fona apgaismojums sarkans.

Iznemiet akumulatoru no uzlādes ierīces, tad ielieciet atpakal. Ja indikācija nemainās, tadakumulators ir bojāts. Nomainiet akumulatoru vai lieciet pārbaudīt darbnīcā.

Ja šāds klūdas paziņojums parādās arī ar citu akumulatoru, bojāta ir uzlādes ierīce. Lieciet pārbaudīt uzlādes ierīci darbnīcā.

Tehniskā apkope un kopšana

Tirišana

BRĪDINĀJUMS!

Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi. Regulāri iztīriet elektroinstrumentu un ventilācijas spraugas. Tīrīšanas biežums ir atkarīgs no apstrādātā materiāla un no lietošanas ilguma.

■ Korpusa iekšpuse un motors regulāri jāizpūš ar sausu saspiesto gaisu. Elektroinstrumentam šai laikā jāatrodas darbībā.

Uzlādes ierīce

BRĪDINĀJUMS!

Pirms visu apkopes darbu uzsākšanas atvienojiet tīkla spraudni. Neizmantojiet ūdeni un škidrus tīrīšanas līdzeklus.

■ Netīrumus un puteklus no korpusa notīriet ar slotinu vai sausu lupatu.

Remontdarbi

Remontdarbus drīkst veikt tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Ar pārējo aprīkojumu, galvenokārt ar izmantojamiem darba instrumentiem, var iepazīties ražotāja katalogā.

Uzbūves attēlus ar visiem komponentiem un rezerves daļu sarakstus jūs atradīsiet mūsu mājas lapā: www.flex-tools.com

Transportēšana

Litija ekvivalenta daudzums piegādes komplektā iekļautajos akumulatoros ir zemāks par noteiktajām robežvērtībām.

Tāpēc uz akumulatoru kā atsevišku komponentu, gan pašu elektroinstrumentu ar visu piegādes komplektu nevar attiecināt nacionālos vai starptautiskos noteikumus par bīstamajām kravām.

Transportējot vairākus instrumentus ar litija jonu akumulatoriem, šie noteikumi var klūt aktuāli un prasīt īpašus piesardzības pasākumus (piemēram, attiecībā uz iepakojumu).

Šādā gadījumā uzziniet, kādi noteikumi ir spēkā attiecīgajā valstī.

CE atbilstība

Ar pilnu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 62841 saskaṇā ar direktīvas 2014/30/ES, 2006/42/EB, 2011/65/ES.

Par tehnisko dokumentāciju atbild:

Neizmetiet elektroinstrumentus mājsaimniecības atkritumos! Saskaņā ar Eiropas 2012/19/ES direktīvu „Par elektris- ko un elektronisko iekārtu atkritumiem“, kas iekļauta nacionālajā likumdošanā, nolietoti elektroinstrumenti jāsavāc atsevišķi un jānodod videi nekaitīgai otrreizējai pārstrādei.

Izejvielu pārstrāde, nevis atkritumu iznīcināšana.

Instruments, aprīkojums un iepakojums jānodod videi nekaitīgai otrreizējai pārstrādei. Plastmasas detaļu materiāls ir markēts, lai varētu pārstrādāt viena veida materiālus.

BRĪDINĀJUMS!

Nemetiet akumulatorus/baterijas mājsaimniecības atkritumos, ugunī vai ūdenī. Neatveriet nolietotus akumulatorus. Akumulatori/baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi nekaitīgā veidā.

Tikai ES valstim.

Atbilstoši Eiropas Savienības direktīvai 2006/66/EB, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

NORÃDE

Informāciju par instrumenta utilizācijas iespējām var iegūt no tirgotāja.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

إخلاء المسؤOLية
