KASUTUSJUHEND IW 1/2" 18.0-EC Flex

et Originaalkasutusjuhend 312

It Originali naudojimo instrukcija 325

Kasutatud sümbolid .... 312

Sümbolid seadmel 312

Teie ohutuse heaks 312

Müra ja vibratsioon 314

Tehnilised andmed 315

Ülevaade 315

Kasutusjuhend 317

Hooldus ja korrashoid 323

Transport 323

(€-Vastavus 323

Jäätmekäitlus 324

Vastutuse välistamine 324

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surma või raskete vigastustega!

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine võib lõppeda vigastuste või ainelise kahjuga!

MÄRKUS!

Tähistab olulist teavet või nõuannet kasutajale.

Sümbolid seadmel

Lugege enne kasutuselevõttu kasutusjuhendit!

Kandke silmakaitsmeid!

Lühisekindel kaitsetrafo

Kaitske akut kuumuse (näiteks ka pikaaegse päikesekiirguse) ja tule eest. Plahvatusoht!

Ärge visake akut tulle! Aku võib plahvatada.

Seadet tohib kasutada ainult siseruumides. Ärge jätke seadet vihma kätte! Hoidke elektritööriista ja akusid kuivas ruumis.

Jäätmekäitlus (vt Ik 324)!

Teie ohutuse heaks

HOIATUS!

Lugege läbi köik elektritööriistaga koos tarnitud ohutusjuhised, juhised, joonised ja spetsifikatsioonid. Hoiatavate juhiste ja öpetuste täitmata jätmine vöib pöhujustada elektrilöögi, tulekahju ja/või raskeid kehavigastusi. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada.

Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja pidage neist kinni:

• see kasutusjuhend,
• lisatud brošüür „Üldised ohutusjuhised" elektritööriistade käsitsemisel (vihikud nr 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.

Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või juuresolija elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutage elektritööriista ainult

• ettenähtud otstarbel,
• tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kohe kõrvaldada.

Otstarbekohane kasutamine

Akutrell-kruvikeeraja DD 2G 18.0-EC on mõeldud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- kruvide kinni- ja lahtikeeramiseks,
– puidu, metalli, keraamika ja plasti puurimiseks.

Akulööktrell-kruvikeeraja PD 2G 18.0-EC on möeldud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- kruvide kinni- ja lahtikeeramiseks,
– puidu, metalli, keraamika ja plasti puurimiseks,
– telliste, müüritise ja kivimite löökpuurimiseks.

Aku-löökkruvikeeraja IW 1/2" 18.0-EC / ID 1/4" 18.0-EC on möeldud

– professionaalseks kasutamiseks tööstuses ja kodus,
– vastavate mõõtmetega mutrite ja kruvide kinni- ja lahtikeeramiseks.

Trellide ja kruvikeerajate ohutusnõuded

■ Hoidke sellistel töödel, kus tarvik või kruvi võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, kinni ainult seadme isoleeritud käepidemetest. Kruvi kokkupuude pingestatud juhtmega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.
Kui elektritööriistaga on kaasas lisakäepidemed, kasutage neid. Kontrolli kaotamine võib põhjustada vigastusi.
■ Kasutage sobivat detektorit, et leida üles varjatud juhtmed, või pöörduge informatsiooni saamiseks piirkondliku tarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu või elektrilöögi. Gaasijuhtme kahjustamine võib tekitada plahvatuse. Veetoru vigastamine põhjustab ainelist kahju.

Kui tarvik blokeerub, lülitage elektritööriist kohe välja. Arvestage suurte reaktsioonimomentidega, mis põhjustavad tagasilööki. Tarvik blokeerub, kui:

– elektritööriist üle koormatakse või
– see töödeldavasse detaili kinni kiilub.

■ Hoidke elektritööriistast korralikult kinni. Kruvide kinni- ja lahtikeeramisel võivad tekkida äkilised suured reaktsioonimomendid.
■ Kinnitage töödeldav detail. Kinnitusrakisesse või kruustangide vahele kinnitatud toorik seisab kindlamini paigal kui käega kinni hoides.
■ Oodake enne elektritööriista käestpanekut, kuni see on seiskunud. Tarvik võib kinni jääda ja põhjustada kontrolli kadumise elektritööriista üle.
■ Kasutage ainult elektritööriista tüübisildile märgitud pingega orginaalakusid. Teiste akude kasutamisel (nt imitatsioonid, töödeldud akud või teiste firmade tooted) võib aku plahvatada ja tekitada vigastusi või ainelist kahju.

Täinedav ohutusnõue lõöktrell-kruvikeerajale (PD ...)

Kandke löökpuurimisel kuulmiskaitsmeid. Müra vöib pöhjustada kuulmiskahjustusi.

Ohutusnõuded akude käitlemisel

• Ärge avage akut! See võib tekitada lühise.
  ■ Kaitske akut kuumuse (nt ka pikaaegse päikesekiirguse), tule, vee ja niiskuse eest. Plahvatusoht!
  ■ Aku kahjustamise või väärkasutamise korral võivad väljuda aurud. Minge värske õhu kätte, kaebuste korral pöörduge arsti poole. Aurud võivad põhjustada hingamisteede ärritusi.
  Ebaõige kasutamise tagajärjel võib akust eralduda vedelikku. Vältige kokkupuudet vedelikuga! Juhuslikul kokkupuutel vedelikuga peske see veega maha. Vedeliku sattumisel silma pöörduge lisaks sellele ka arsti poole. Vedelik võib tekitada nahaärritusi või põletusi.

■ Laadige akusid ainult tootja soovitatud akulaadijaga! Kui akulaadijaga laetakse akusid, mis ei ole selle akulaadija jaoks ette nähtud, võib tekkida tulekahju.
■ Teravad esemed (näiteks naelad või kruvikeerajad) või lõögid võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.

Akulaadija

■ Veenduge, et vörgupinge vastab akulaadija tüübisildile märgitud pingele.
Akulaadija pistik peab sobima pistikupessa. Pistikut ei tohi mingil viisil muuta. Ärge kasutage kaitsemaandatud elektritööriistade jaoks pistikuadaptrit! Elektrilöögioht väheneb, kui kasutate sobivat pistikupesa ega muuda pistiku ehitust.
■ Kasutage akulaadijat ainult kuivas ruumis ning vältige selle kokkupuudet niiskuse ja vihmaga! Vee tungimine akulaadijasse suurendab elektrilöögiohtu.
- Ärge kasutage akulaadijat, kui kaabel, pistik või seade ise on välismõjude tõttu kahjustatud! Viige akulaadija lähimasse spetsiaaltöökotta.
- Ärge mingil juhul akulaadijat avage! Viige see rikke korral spetsiaaltöökotta.
- Ärge pange akulaadijale esemeid ega asetage akulaadijat pehmele pinnale! Tuleoht.

Spetsiaalsed ohutusnõuded

• Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.
  Rakendage pöörlemissuuna eelvaliku lülitit (2) ja pöördemomendi regulaatorit (5) ainult siis, kui tööriist on seisatud.
  ■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.

Müra ja vibratsioon

i MÄRKUS!

Müra- ja vibratsiooninäitajad on määratud standardi EN 62841 kohaselt.

Väärtused leiate tabelist „Tehnilised andmed”.

ETTEVAATUST!

Need mõõteväärtused kehtivad uute seadmete puhul. Igapäevatöös müra- ja vibratsiooninäitajad muutuvad.

i MÄRKUS!

Selles juhendis märgitud vibratsioonitase on mõõdetud EN 62841 standarditud mõõte-meetodil ja seda saab kasutada elektri-tööriistade võrdlemiseks. See sobib ka vibratsioonikoormuse esialgseks hindamiseks. See vibratsioonitase kehtib elektritööriista sihipärasel kasutamisel. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. Vibratsioonikoormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsioonikoormuse täpseks hindamiseks tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsioonikoormust kogu tööaja lõikes tunduvat vähendada.

Määratlege kasutaja vibratsiooni mõ-ju eest kaitsmise täiendavad meetmed, nt elektritööriista ja tarvikute hooldamine ja töökorraldus. Püüdke alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitsmeid.

Tehnilised andmed

Seade DD 2G		18.0-EC	PD 2G18.0-EC	IW 1/2"18.0-EC	ID 1/4"18.0-EC
Tüüp		Trell-kruvikeeraja	Lööktrell-kruvikeeraja	Löök-kruvikeeraja	Löök-kruvikeeraja
Aku AP 18.0/2,5		AP 18.0/5,0
Laadimisaeg (olenevalt laetuse astmest)– AP 18.0/2,5– AP 18.0/5,0	minmin	0–400–45
Pöördemoment, max– Nõrga survega– Tugeva survega	NmNm	5690	5690	–250	–225
Pöördemomendi astmeid 20 24 –
Tühikäigu pöörlemiskiirus– 1. aste– 2. aste– 3. aste	min^-1 min^-1 min^-1	0...6000...2300–	0...6000...2300–	150020002500	150020002500
Löökide arv– 1. aste– 2. aste– 3. aste	min^-1 min^-1 min^-1	–––	0...96000...37000–	130028003300	130028003300
Padrun mm 1,5–13 –
Max puurimisava läbimõõt– puidus– terases– müüritises	mmmmmm	601316	601316	–––	–––
Kaal vastavalt „EPTA-procedure 01/2003” meetodile (ilma akuta)	kg 1,5	1,6 1,1 1,1
Aku kaal 2,5 Ah5,0 Ah	kgkg	0,40,7
A-sageduskorrektsooniga helirõhu tase
Helirõhu tase L_pA	dB(A)	78*78*	/ 95**91***91***	91***91***	91***
Helivõimsus L_WA	dB(A)	89*89*	/ 106**102***102***	102***102***	102***
Määramatus K	db	3,0
Vibratsiooni koguväärtused (kolme suuna vektorsumma)
Vibratsiooni emissiooniväärtus ah järgmiste tegevuste juures:
– metalli puurimisel	m/s^2	<2,5	<2,5	–	–
– betooni löökpuurimisel	m/s^2	–	15,5	–	–
– kruvikeeramisel	m/s^2	<2,5	<2,5	18,5***	18,5***
Määramatus K	m/s^2	1,5

* metalli puurimisel / ** betooni löökpuurimisel / *** kruvikeeramine löökkruvikeerajaga

Ülevaade

Käesolevas juhendis kirjeldatakse erinevaid elektritööriistu. Kujutatud detailid võivad erineda ostetud seadme detailidest.

1 Lüliti

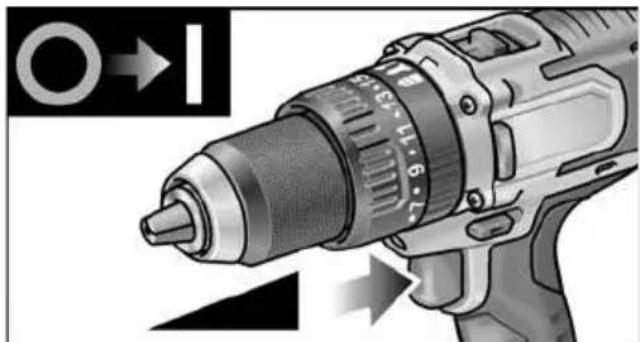

Sisse- ja väljalülitamiseks ning kiirendamiseks max pöörlemiskiiruseni

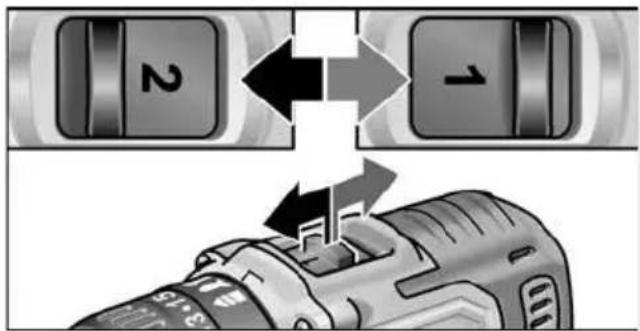

2 Pöörlemissuuna eelvaliku lüliti
3 Kiiruse valiku lüliti
4 Pööratav rõngas töörežiimi valimiseks (ainult PD ...)
5 Pööratav rõngas pöördemomendi seadmiseks
6 Tarvikukinnitus
7 Töökoha valgustus
8 Käepide
9 Pöörlemiskiiruste juhtpaneel
10 Aku pesa

11 Lukustuse vabastamisröngaga nurkotsak
12 Lukustuse vabastamisrõngaga vahetatav puurpadrun
13 Lukustuse vabastamisrõngaga bithoidik
14 Lisakäepide
15 Liitiumioonaku (2,5 Ah)
16 Aku vabastusnupp

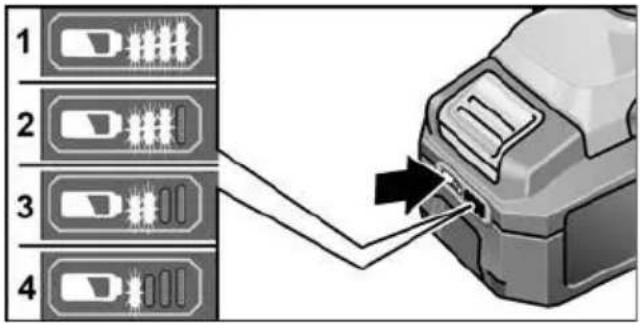

17 Aku laetuse astme näit
18 Liitiumioonaku (5,0 Ah)
19 Vööklamber
20 Kinnituskruvi
21 Otsakuhoidik

Kasutusjuhend

Enne kasutuselevõttu

Võtke elektritööriist ja tarvikud pakendist välja ning veenduge, et kõik osad on olemas ega ole saanud transpordil kahjustada.
■ Kinnitage vööklamber ja otsakuhoidik kaasasoleva kruviga.

i MÄRKUS! Akud ei ole tarni-misel täis laetud. Laadige akud enne esmakasutust äis. Vt selle kohta „Akulaadija/Laadimine”.

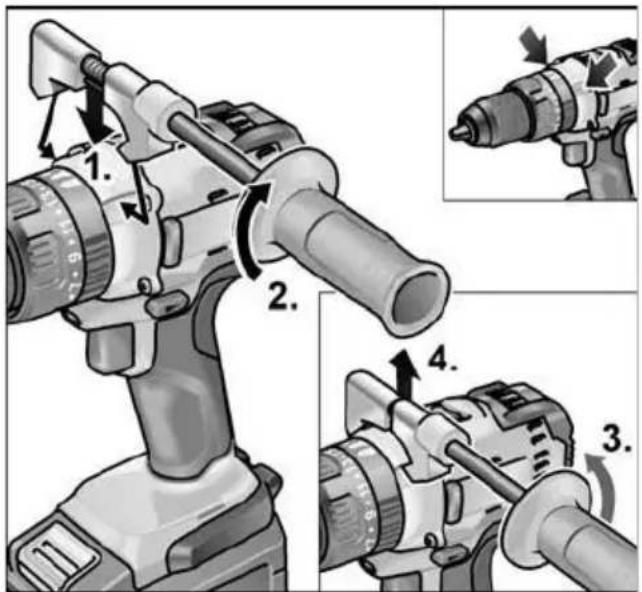

Lisakäepideme paigaldamine/eemaldamine (PD/DD 2G 18.0-EC)

ETTEVAATUST! Kui elektritööriistaga on kaasas lisakäepidemed, kasutage neid. Kontrolli kaotamine võib põhjustada vigastusi.

Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

Paigaldamine

■ Tõmmake vabastusrõngast ettepoole (1.) ja suruge vahetatav padrun lõpuni tarvikukinnitusse (2.).
■ Laske vabastusrõngas lahti. Kontrollige padruni fikseerumist.

■ Tõmmake vabastusrõngast ettepoole ja eemaldage padrun.

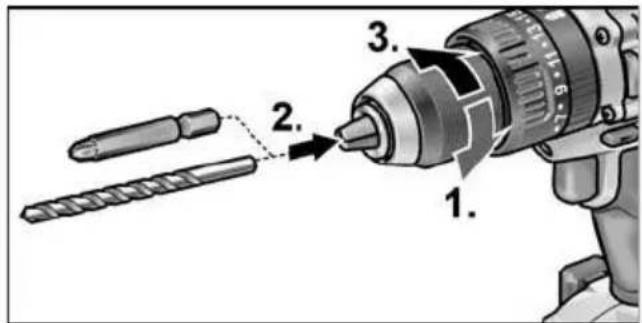

Tarvikute paigaldamine

Padrun fikseerib kindlalt puurid läbimõõduga 1,5–13 mm, ½"-tollised kruvikeeramisotsakud ja ½-tollised otsakuhoidikud.

■ Hoidke elektririista ühe käega kinni ja keerake padrunit teise käega.
– Keerake vastupäeva, et padrun avada.
- Keerake pääripäeva, et padrun sulgeda.

■ Paigaldage tarvik.
■ Sulgege padrun täielikult.

i MÄRKUS!

Tehke proovikäivitus, et kontrollida, -kas tarvik on kinnitatud tsentraalselt.

Nurgik WV 18.0-EC

ETTEVAATUST!

Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

Nurgik kergendab töötamist raskesti ligipääsetavates kohtades. Nurgikut saab fikseerida eri nurkade all sammuga 30°.

Paigaldamine

■ Tõmmake vabastusrõngast ettepoole (1.) ja suruge nurgik lõpuni tarvikukinnitusse (2).
■ Laske nurgikul soovitud nurga all fikseeruda.
■ Laske vabastusrõngas lahti. Kontrollige fikseerumist.

1. 2. 30°

Eemaldamine

■ Tõmmake vabastusrõngast ettepoole ja eemaldage nurgik.

Tarvikute paigaldamine

Nurgik on varustatud tarvikukinnitusega 12 ". Tarvikukinnitus fikseerib kindlalt kruvikeeramisotsakud ja otsakuhoidikud.

Nurgikule saab paigaldada ka vahetatava padruni (vt „Vahetatav padrun BF 18.0-EC”) või otsakuhoidiku (vt „Otsakuhoidikumanus BV 18.0-EC”).

Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

Paigaldamine

■ Tõmmake vabastusrõngast ettepoole (1.) ja suruge otsakuhoidikumanus lõpuni tarvikukinnitusse (2.).
■ Laske vabastusrõngas lahti. Kontrollige fikseerumist.

■ Tõmmake vabastusrõngast ettepoole ja eemaldage otsakuhoidikumanus.

Tarvikute paigaldamine

Otsakuhoidikumanus on varustatud tarvikukinnitusega 12 ". Tarvikukinnitus fikseerib kruvikeeramisotsakud kindlalt.

■ Tõmmake tarvikufiksaatorit ettepoole (1.) ja suruge tarvik lõpuni sisse (2.).
■ Vabastage tarvikufiksaator.

Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüiliti (2) keskmisse asendisse.

IW 1/2" 18.0-EC:

1. 2.

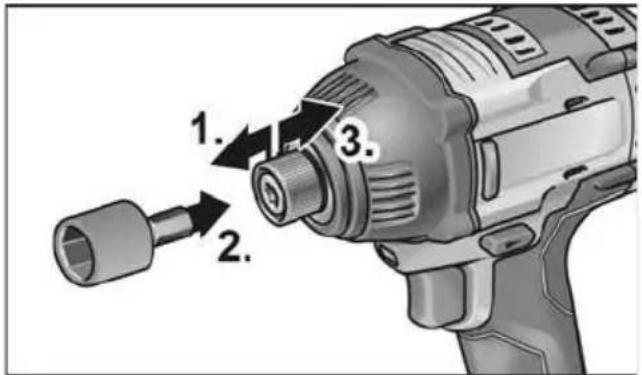

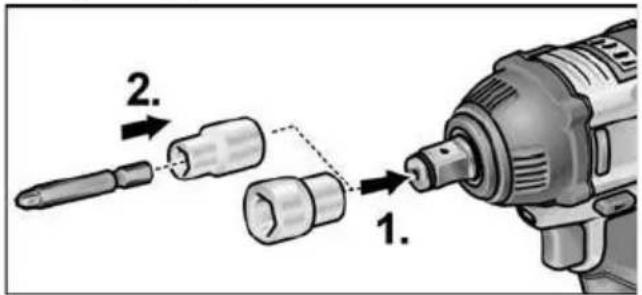

■ Suruge varbvõti lõökkruvikeeraja nelikantotsakule (1.).
■ Asetage tööriist varbvötmesse (2.).

ID 1/4" 18.0-EC:

1. 2. 3.

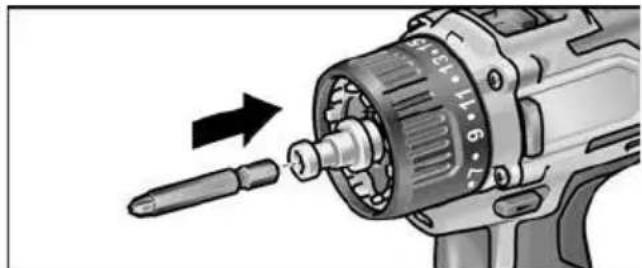

■ Tõmmake tarvikufiksaatorit ettepoole (1.) ja suruge tarvik lõpuni sisse (2.).
■ Vabastage tarvikufiksaator.
Tarviku eemaldamiseks tömmake tarvikufiksaatorit tahapoole (3.).

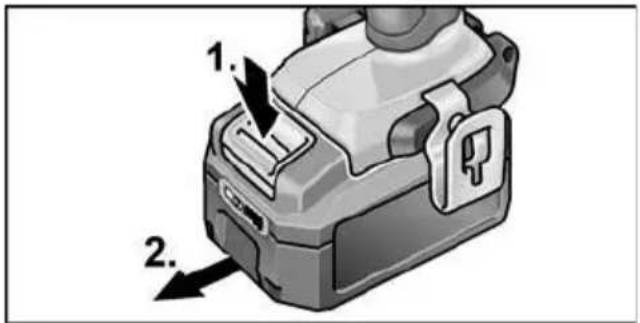

Aku paigaldamine/vahetamine

■ Suruge laetud aku kuni selle täieliku fikseerumiseni elektritööriista.

"click"

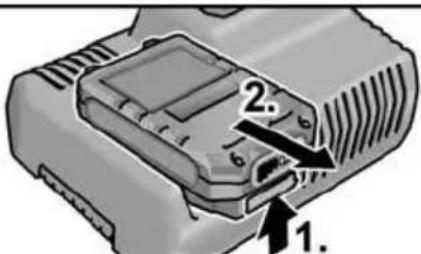

■ Aku eemaldamiseks vajutage vabastusnupule (1.) ja tömmake aku välja (2.).

1. 2.

ETTEVAATUST!

Kui akut ei kasutata, kaitske aku kontakte. Lahtised metallesemed võivad kontaktid lühistada, tekib plahvatus- ja tuleoht!

Aku laetuse aste

Nupule vajutamisega saab aku laetuse astme näidu LEDide abil laetuse astet kontrollida.

1 2 3 4

Näit kustub 5 sekundi pärast.

Kui üks LED vilgub, tuleb akut laadida. Kui pärast nupule vajutamist ükski LED ei põle, on aku defektne ja tuleb välja vahetada.

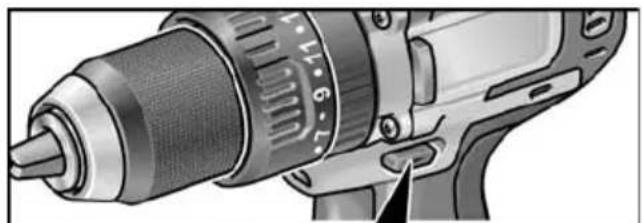

Pöörlemissuuna eelvalik

ETTEVAATUST!

Muutke pöörlemissuunda ainult siis, kui elektritööriist on seisatud.

■ Seadke pöörlemissuuna eelvaliku lüliti vajalikku asendisse.

– Vasakule: vastupäeva (kruvide väljakeeramine, kruvide vabastamine)

– Paremale: pääripäeva (puurimine, kruvide sissekeeramine, kruvide kinnikeeramine)

- Keskel: sisselülitustõkis (tarviku vahetamine, kõigi elektritööriista juures tehtavate tööde korral)

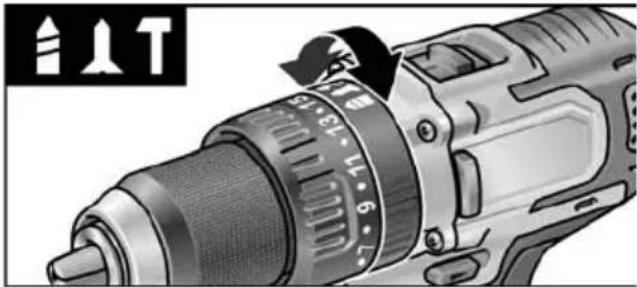

Töörežiim (ainult PD 2G 18.0-EC)

ETTEVAATUST!

Muutke töörežiimi ainult siis, kui elektritööriist on seisatud.

■ Seadke töörežiimi valimise pööratav rõngas vajalikku asendisse.

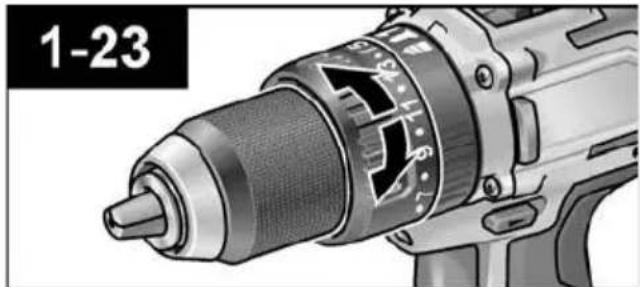

Pöördemomendi eelvalik

ETTEVAATUST!

Muutke pöördemomenti ainult siis, kui elektritööriist on seisatud.

■ Seadke pöördemomendi seadmise pööratav röngas vajalikku asendisse.

DD 2G 18.0-EC:

Puurimisasendis on kaitse-sidur inaktiivne.

PD 2G 18.0-EC:

Muutke kiirust ainult siis, kui elektritööriist on seisatud.

1: väike kiirus, suur pöördemoment
2: suur kiirus, väike pöördemoment

Elektritööriista sisselülitamine

Seadme sisselülitamine:

■ vajutage lülitit.

Elektritööriista lülitiga saate pöörlemiskiirust sammhaaval max väärtuseni suurendada.

Seadme väljalülitamine:

■ Vabastage lüliti.

i MÄRKUS!

• Elektritööriist on varustatud piduriga, mis tarviku kohe pärast lüliti vabastamist peatab.
• Elektritööriista kestval kasutamisel tuleks töötada lõpuni vajutatud lülitiga.

Töökohavalgustuse sisse-/väljalülitamine

1. Seadke pöörlemissuuna lüliti (2) asendisse „Edasisuunas“ või „Tagasisuunas“.
2. Vajutage elektritööriista sisse-/ väljalülituslülitit (1) - Töökohavalgustus põleb
3. Vabastage elektritööriista sisse-/ väljalülituslüliti (1) - Töökohavalgustus kustub automaatselt u 10 s pärast

Pöörlemiskiiruse ja pöördemomendi eelvalik IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

1x 2x 3x 1.5 s

Pöörlemiskiiruse/pöördemomendi ümberlülitamine:

1. Lülitage sisse-/väljalüliti (1) sisse
2. Vajutage lühidalt režiimilülitit (u 0,5 s).
3. Üks LED põleb - pöördemoment:

IW 1/2“ 18.0-EC:	150 Nm / 1500 min ^-1
ID 1/4“ 18.0-EC:	60 Nm / 1500 min ^-1

1. Vajutage lühidalt režiimilülitit – Kaks LEDi põlevad – pöördemoment:

IW 1/2" 18.0-EC:	180 Nm / 2000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2000 min ^-1

1. Vajutage lühidalt režiimilülitit
2. Kolm LEDi põlevad - pöördemoment:

IW 1/2" 18.0-EC:	250 Nm / 2500 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min ^-1

1. Vajutage lühidalt režiimilülitit – Üks LED põleb – pöördemoment lülitub tagasi väärtusele:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Pöördemomenti saab kirjeldatud viisil körgemale astmele lülitada.

Elektritööriista tagasisuunas pöörlemisel – on ainult üks pöörlemiskiirus – kustuvad jalal olevad LEDid automaatselt.

Üksiklöökrežiimi ümberlülitamine löökkruvikeeraja režiimi:

■ Vajutage režiimilülitit u 1,5 s.
– LED-režiiminäit põleb – aktiivne on üksiklöökrežiim
- LED-režiiminäit ei põle - aktiivne on löökkruvikeeraja režiim.

Elektritööriistaga töötamine

ETTEVAATUST! Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

i MÄRKUS!

Kruvikeeramise hölbustamiseks võib kruvikeeramisotsaku paigaldada ka otse seadme tarvikukinnitusse.

1. Paigaldage tarvikuhoidik (vahetatav padrun, nurgik, otsakuhoidikumanus).
2. Paigaldage aku.
3. Paigaldage tarvik (puur, kruvikeeramisotsak, otsakuhoidik).
4. Valige vastavalt tööülesandele töörežiim (ainult mudelil PD...).
5. Seadke pöördemoment vajalikule astmele.
6. Seadke kiirus vajalikule astmele.
7. Seadke vajalik pöörlemissuund.
8. Võtke elektritööriista käepidemest ühe käega kinni ja võtke sisse tööasend. Mootori töötamise ajal ei tohi rakendada pöörlemissuuna eelvaliku lülitit ega reguleerida pöördemomenti!

Kui töö on lõpetatud, toimige nii.

1. Vabastage lüliti.

2. Seadke pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse.

Akulaadija

3 Ventilatsiooniavad

4 Tööoleku näitamise ekraan

5 Võrgukaabel võrgupistikuga

Akulaadija CA 10.8/18.0 on ette nähtud FLEXi akude laadimiseks, mille tüüp on

- AP 10.8 (2,5 Ah),

- AP 18.0 (2,5 Ah),

- AP 10.8 (5,0 Ah),

- AP 18.0 (5,0 Ah).

Akude tööea pikendamise juhised

ETTEVAATUST!

- Arge kunagi laadige akut temperatuuril alla 0 °C või üle 55 °C.

- Ärge laadige akut suure öhuniiskuse või kõrge temperatuuriga keskkonnas.

• Ärge katke akut ega akulaadijat laadimise ajal kinni.
• Tõmmake pärast laadimist akulaadija võrgupistik välja.

Laadimise ajal aku ja akulaadija soojenevad. See on normaalne!

Liitiumioonakudel tuntud mäluefekti ei esine. Sellest hoolimata tuleks aku enne laadimist täielikult tühjaks laadida ja laadimine alati täielikult löpule viia.

Kui akusid pikemat aega ei kasutata, hoidke neid osaliselt laetuna ja jahedas.

Laadimine

ETTEVAATUST!

Tarnitud akulaadijasse tohib paigaldada ainult originaalakusid.

■ Sisestage akulaadija võrgupistik pistikupessa.

Ekraani taustvalgus põleb 2 sekundit roheliselt ja kustub siis uuesti. Kuvatakse OK.

:30 Li-ion 8:31 Li-ion d

■ Sisestage aku täielikult (fikseerumiseni) akulaadijasse.

– Ekraanil kuvatakse vaheldumisi laadimise lõpuni (aku täislaetuseni) jäänud aega ja laetuse taseme graafilist näitu.
– Kui aku on laetud vähem kui 80% ulatuses, põleb ekraani taustvalgus oranžilt.
– Alates aku laetusest 80% põleb ekraani taustvalgus roheliselt ja kuvatakse OK.

■ Aku on täis laetud, kui ilmub

näit

Roheline taustvalgus kustub veidi aja pärast.

■ Võtke aku akulaadijast välja.

■ Tõmmake võrgupistik välja.

i

MÄRKUS!

Kui pärast aku sisestamist akulaadijasse ekraan vilgub, on aku või akulaadija vigane.

Ekraan vilgub aeglaselt.

Tausavalgus on oranž.

Aku on liiga kuum või liiga külm. Kui aku on saavutanud laadimistemperatuuri (0–55 °C), algab laadimine.

Ekraan vilgub kiiresti.

Taustvalgus on punane.

Võtke aku akulaadijast välja ja sisestage uuesti. Kui näit ei ole muutunud, on aku vigane. Vahetage aku välja või laske seda spetsiaaltöökojas kontrollida.

Kui näete seda veateadet ka teise akuga, on akulaadija vigane. Laske akulaadijat spetsiaaltöökojas kontrollida.

Hooldus ja korrashoid

Puhastamine

!

HOIATUS!

Metallide töötlemisel võib ekstreemsel kasutamisel korpuse sisse koguneda elektrit juhtiv tolm. Puhastage elektritööriista ja ventilatsiooniavasid regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuskestusest.

■ Puhuge korpus, milles paikneb mootor, regu-laarselt kuiva suruõhuga puhtaks. Laske elektritööriistal seejuures töötada.

Akulaadija

HOIATUS!

Tömmake vörgupistik enne tööde alustamist pistikupesast välja. Ärge kasutage vett ega vedelaid puhastusvahendeid!

■ Eemaldage mustus ja tolm korpuselt pintsli või kuiva lapiga.

Remonditööd

Laske remonditööd teha ainult tootja volitatud klienditeeninduses.

Varuosad ja tarvikud

Tarvikud, eelkõige otsakud, leiate tootja kataloogidest.

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Transport

Liitiumi ekvivalentkogus tarnekomplektis sisalduvates akudes ei ületa vastavaid piirväärtusi. Seetõttu ei käi aku üksikosana ega ka elektritööriist oma tarne-komplektiga riiklike ega rahvusvaheliste ohtlike kaupade eeskirjade alla.

Kui transporditakse mitut liitium-ioonakuga seadet, võivad need eeskirjad kehti-ma hakata ja vaja on võtta spetsiaalseid ohutusmeetmeid (nt pakendi puhul).

Tutvuge siis kasutusriigis kehtivate eeskirjadega.

CE-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste standardite või normdokumentidega: EN 62841 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Muutke elektrilised tööriistad enne jäätmekäitlusse andmist kasutuskölbmatuks:

• vörgutoitega elektrilistel tööriistadel eemaldage vörgukaabel,
• akutoitega elektrilistel tööriistadel eemaldage aku.

Ainult ELi riikidele.

Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ning selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektriltööriistu eraldi ja anda need jäätmete keskkonnasäästlikku taaskasutusse.

Jäätmete taaskasutus prügilasse viimise asemel.

Suunake seade, tarvikud ja pakend keskkonnasäästlikku taaskasutusse. Jäätmete liigiti ringlussevõtuks on plastosad vastavalt tähistatud.

HOIATUS!

Ärge visake akusid/patareisid olmeprügisse, tulle ega vette! Ärge avage vanu akusid! Akud/patareid tuleb kokku koguda, uuesti ringlusse saata või keskkonnasäästlikul viisil jäätmena käidelda.

Ainult ELi riikidele.

Vastavalt Euroopa Liidu direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.

MÄRKUS

Jäätmekäitlusvõimaluste teavet saab müüja käest.

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.

Turinys
