NAVODILA ZA UPORABO IW 1/2" 18.0-EC Flex

Pre vašu bezpečnost'

VAROVANIE!

Upute za uporabu 246

Električni alat namijenjen je za uporabu

- sukladno odredbama,

Simboli, ki se uporabljajo v teh navodilih 254
Simboli na električnem orodju ..... 254
Za vašo varnost 254
Hrup in tresljaji 257
Tehnične specifikacije 257
Pregled 257
Navodila za uporabo 259
Vzdrževanje in nega 265
Transport 266
Izjava o skladnosti C€ 266
Podatki o odlaganju ..... 266
Izjava o omejitvi odgovornosti ..... 267

Simboli, ki se uporabljajo v teh navodilih

OPOZORILO!

Označuje grozečo nevarnost. Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.

POZOR!

Označuje morebitno nevarno situacijo. Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo.

OPOMBA

Označuje nasvete o uporabi in pomembne informacije.

Simboli na električnem orodju

Pred vklopom električnega orodja preberite navodila za uporabo!

Nosite očala!

Akumulatorsko baterijo zaščitite pred ognjem in vročino, npr.: pred trajno izpostavljenostjo sončnim žarkom. Obstaja nevarnost eksplozije.

Akumulatorske baterije ne vrzite v ogenj. Obstaja nevarnost eksplozije.

Električno orodje je primerno zgolj za notranjo uporabo. Električno orodje ne sme biti izpostavljeno dežju. Električno orodje in akumulatorske baterije shranjujte v suhih prostorih.

Informacije o odlaganju stare naprave! (oglejte si stran 266)

Za vašo varnost

OPOZORILO!

Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo.

Pred uporabo električnega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino:

• ta navodila za uporabo,
• splošna varnostna navodila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315.915),
  – trenutno veljavna pravila na mestu uporabe in predpise o preprečevanju nesreč.

Električno orodje je zasnovano v skladu s tehničnimi standardi in veljavnimi predpisi za tehnično varnost.

Kljub temu lahko pride pri njegovi uporabi do nevarnosti za življenje in telo uporabnika ali tretjih oseb in do škode na orodju oz. do druge materialne škode.

Električno orodje je dovoljeno uporabljati le

- v predvidene namene in

- v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.

Predvidena uporaba

PD 2G 18.0-EC je namenjen

– profesionalni uporabi v industriji in obrti,

– privijanju in odvijanju vijakov,

– vrtanju v les, kovino, keramiko in plastiko,

– udarnemu vrtanju v opeke, zidove in kamen.

Akumulatorski udarni vijačnik IW 1/2" 18.0-EC / ID 1/4" 18.0-EC je namenjen

– profesionalni uporabi v industriji in obrti,

– privijanju in odvijanju matic in vijakov navedenih mer.

Varnostna opozorila za vrtalne stroje in vijačnike

■ Napravo smete držati le na izoliranem ročaju, će delate na območju, kjer lahko vstavljeno orodje ali vijak pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo, ki je pod napetostjo povzroči, da so posledično tudi kovinski deli naprave pod napetostjo in to vodi do električnega udara.

■ Uporabite dodatne ročaje, će so priloženi pri dobavi električnega orodja. Izguba kontrole lahko povzroči poškodbe.

■ Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave oziroma se o tem pozanimajte pri lokalnem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči požar ali električni udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.

■ V primeru blokiranja vstavnega orodja električno orodje takoj izklopite. Bodite pripravljeni na visoke reakcijske momente, ki povzročijo nasprotni udarec. Vstavno orodje blokira v naslednjih primerih:

– če je električno orodje preobremenjeno ali

Pri zategovanju ali odvijanju vijakov lahko za kratek čas nastopijo visoki reakcijski momenti.

■ Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjal-nimi pripravami ali s primežem, kot će bi ga držali z roko.

■ Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko zatakne, zaradi česar lahko izgubite nadzor nad njim.

■ Uporabljajte le originalne akumulatorske baterije z napetostjo, ki je navedena na tipski tablici električnega orodja. Pri uporabi drugih akumulatorskih baterij, npr.: posnetkov originalnih akumulatorskih baterij, predelanih akumulatorskih baterij ali akumulatorskih baterij drugih proizvajalcev, obstaja nevarnost poškodb in materialne škode, saj lahko pride do eksplozije akumulatorskih baterij.

Dodatno varnostno navodilo za udarne vrtalne vijačnike (PD ...)

■ Pri udarnem vrtanju nosite zaščito za sluh. Hrup lahko povzroči izgubo sluha.

Varnostna navodila za ravnanje z akumulatorskimi baterijami

■ Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!

■ Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.

Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.

■ V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.
■ Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, čegaboste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.
■ Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Polnilnik

■ Vedno preverite, ali omrežna napetost ustreza napetosti, ki je navedena na tipski tablici.
■ Priklopni vtič polnilnika se mora prilegati vtičnici. Vtiča ni dovoljeno na nikakršen koli način spreminjati. Adapterskih vtičev ne uporabljajte z ozemljenimi električnimi orodji. Nespremenjeni vtiči in ustrezne vtičnice zmanjšajo tveganje električnega udara.
■ Polnilnike uporabljajte le v suhih prostorih in ne dovolite, da bi prišli v stik z mokroto in dežjem. Vdor vode v polnilnik poveča nevarnost električnega udara.
■ Polnilnika nikdar ne uporabljajte, kadar je zaradi zunanjih vplivov prišlo do poškodb kabla, vtiča ali samega polnilnika. Polnilnik odnesite v najbližjo specializirano delavnico.
■ Polnilnika v nobenem primeru ne odprite. V primeru motenj delovanja ga odnesite v specializirano delavnico.
■ Na polnilnik ne odlagajte predmetov, prav tako pa ga ne položite na mehko površino. Obstaja nevarnost požara.

Dodatna varnostna navodila

■ Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja v osrednji položaj (2).
Stikalo za izbiro smeri vrtenja (2) oz. obroč za nastavitev vrtilnega momenta (5) upravljajte samo, ko orodje miruje.
■ Za označevanje električnega orodja uporabljajte samo nalepke. V ohišje ne vrtajte lukenj.

Hrup in tresljaji

i OPOMBA

Vrednosti hrupa in tresljajev so bili določeni v skladu s standardom EN 62841.

Vrednosti lahko najdete v tabeli „Tehnične specifikacije.

POZOR!

Navedene meritve veljajo za nova električna orodja. Vsakodnevna uporaba povzroči. da se vrednosti hrupa in tresljajev spremenijo.

i OPOMBA

Raven emisij tresljajev na tem listu z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 62841, in ga je mogoče uporabljati za primerjavo enega orodja z drugim. Uporabljati ga je mogoče za predhodno oceno izpostavljenosti. Navedena raven emisij tresljajev predstavlja glavni namen uporabe orodja. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno poveča raven izpostavljenosti v celotnem obdobju uporabe. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno zniža raven izpostavljenosti v celotnem obdobju uporabe. Upoštevajte tudi druge varnostne ukrepe za zaščito uporabnika pred učinki tresljajev, na primer: vzdrževanje orodja in pripomočkov, uporaba s toplimi rokami in organizacija delovnih vzorcev.

POZOR!

Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.

Tehnične specifikacije

Orodje DD 2G		18.0-EC	PD 2G18.0-EC	IW 1/2"18.0-EC	ID 1/4"18.0-EC
Vrsta		Vrtalni vijačnik	Udarni vrtalni vijačnik	Udarni vijačnik	Udarni vijačnik
Akumulatorska baterija AP 18.0/2,5		AP 18.0/5,0
Čas polnjenja (odvisen od stanja napolnjenosti)- AP 18.0/2,5- AP 18.0/5,0	min	0-40
	min	0-45
Največji vrtilni moment-mehko vijačenje-trdo vijačenje	Nm	56	56	-	-
	Nm	90	90	250	225
Stopnje vrtilnega momenta 20 24 -
Število vrtljajev v prostem teku- 1. stopnja- 2. stopnja- 3. stopnja	min^-1	0...600	0...600	1500	1500
	min^-1	0...2300	0...2300	2000	2000
	min^-1	-	-	2500	2500
Število udarcev- 1. stopnja- 2. stopnja- 3. stopnja	min^-1	-	0...9600	1300	1300
	min^-1	-	0...37000	2800	2800
	min^-1	-	-	3300	3300
Vrtalna glava mm 1,5-13 -
Maks. premer vrtanja-v les-v jeklo-v zid	mm	60	60	-	-
	mm	13	13	-	-
	mm	16	16	-	-
Teža v skladu s postopkom EPTA 01/2003 (brez akumulatorske baterije)	kg 1,5	1,6 1,1 1,1
Teža, akumulatorska baterija 2,5 Ah 5,0 Ah	kg	0,4
	kg	0,7
A-vrednost ravni zvočnega tlaka
Raven zvočnega tlaka L_pA	dB(A)	78* 78* / 95** 91***		91***
Raven zvočne moči L_WA	dB(A)	89* 89* / 106** 102*** 102***
Negotovost K	dB	3,0
Skupna vrednost tresljajev (vektorska vsota treh smeri)
Vrednost emisije tresljajev a_h pri ...
-vrtanju v kovino	m/s^2	<2,5	<2,5 -	-
- udarnem vrtanju v beton	m/s^2	-	15,5	-	-
-vijačenju	m/s^2	<2,5	<2,5	18,5***	18,5***
Negotovost K	m/s^2	1,5

* vrtanju v kovino / ** udarnem vrtanju v beton / *** udarno vijačenje

Pregled

V teh navodilih so opisana različna električna orodja. Slikovni prikaz se lahko v nekaterih podrobnostih razlikuje od kupljenega električnega orodja.

1 S t i k a l o

Za vklop/izklop in za stopnjevanje hitrosti do največjega števila vrtljajev

2 Stikalo za izbiro smeri vrtenja
3 Stikalo za izbiro hitrosti
4 Obroč za izbiro načina delovanja (le PD ...)
5 Obroč za nastavitev vrtilnega momenta
6 Vpenjalna glava
7 Osvetlitev delovnega mesta
8 R o č a j
9 Polje za upravljanje stopenj števila vrtljajev
10 Reža za vstavljanje akumulatorske baterije
11 Kotni priključek s sprostitvenim obročem

12 Izmenljiva vrtalna glava s sprostitvenim obročem
13 Vpetje za nastavke s sprostitvenim obročem
14 Dodaten ročaj
15 Litij-ionska akumulatorska baterija (2,5 Ah)
16 Gumb za deblokado akumulatorske baterije
17 Prikaz stanja napolnjenosti akumulatorske baterije
18 Litij-ionska akumulatorska baterija (5,0 Ah)
19 Sponka za pas
20 Pritrdilni vijak
21 Držalo za nastavke

Navodila za uporabo

Pred vklopom električnega orodja

■ Električno orodje in pribor odstranite iz embalaže in preverite, ali je pošiljka popolna in nepoškodovana.
■ Sponko za pas oz. držalo za nastavke pritrdite s priloženim vijakom.

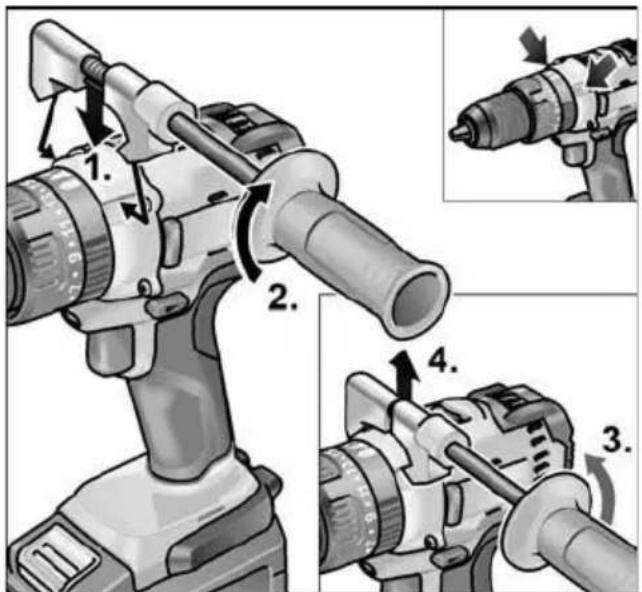

Namestitev/odstranitev dodatnega ročaja (PD/DD 2G 18.0-EC)

POZOR!

Če so orodju priloženi dodatni ročaji, jih uporabljajte. Zaradi izgube nadzora lahko pride do poškodb.

Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja (2) v osrednji položaj.

Montaža

Obroč za deblokiranje povlecite naprej (1.), izmenljivo vrtalno glavo pa potisnite do prislona na vpenjalno glavo (2.).
■ Spustite obroč za deblokiranje. Vrtalna glava se mora zaskočiti.

Preizkusite orodje, da tako preverite, ali je nastavek resnično sredinsko vpet.

Kotni nastavek WV 18.0-EC

POZOR!

Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja v osrednji položaj (2).

Kotni nastavek olajša dela na težko dostopnih mestih. Kotni nastavek je mogoče v korakih po 30° nastaviti pod različnimi koti.

Montaža

Obroč za deblokiranje povlecite naprej (1.) in kotni nastavek potisnite do prislona na vpenjalno glavo (2.).
■ Kotni nastavek naj se zaskoči pod želenim kotom.
■ Spustite obroč za deblokiranje. Preverite, ali se je nastavek zaskočil.

1. 2. 30°

Demontaža

■ Obroč za deblokiranje povlecite naprej in snemite kotni nastavek.

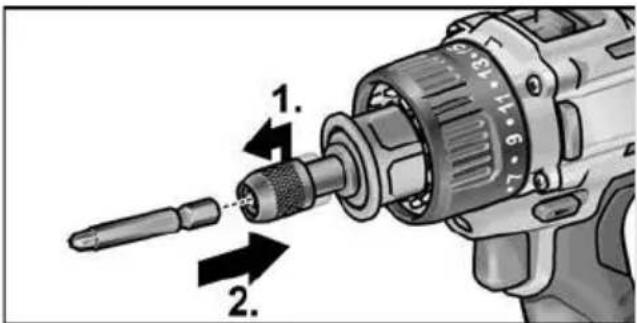

Vpenjanje nastavkov

Kotni nastavek je opremljen z vpenjalno glavo 12 ". Vpenjalna glava poskrbi za čvrsto pritrditev vijačnih nastavkov in držala za nastavke.

Na kotni nastavek je mogoče namestiti tudi izmenljivo vrtalno glavo (glejte poglavje „Izmenljiva vrtalna glava BF 18.0-EC“) ali držalo za nastavke (glejte poglavje „Vpetje za nastavke BV 18.0-EC“).

Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja v osrednji položaj (2).

Montaža

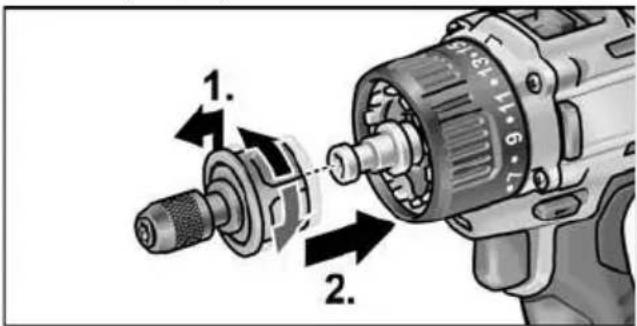

Obroč za deblokiranje povlecite naprej (1.), vpetje za nastavke pa potisnite do prislona na vpenjalno glavo (2.).
■ Spustite obroč za deblokiranje. Preverite, ali se je vpetje zaskočilo.

Obroč za deblokiranje povlecite naprej in snemite vpetje za nastavke.

Vpenjanje nastavkov

Vpetje za nastavke je opremljeno z vpenjalno glavo 12 ". Vpenjalna glava poskrbi za čvrsto pritrditev vijačnih nastavkov.

■ Blokado nastavka povlecite naprej (1.), nastavek pa vstavite do prislona (2.).
■ Spustite blokado nastavka.

Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja v osrednji položaj (2).

1/2" 18.0-EC:

1. 2.

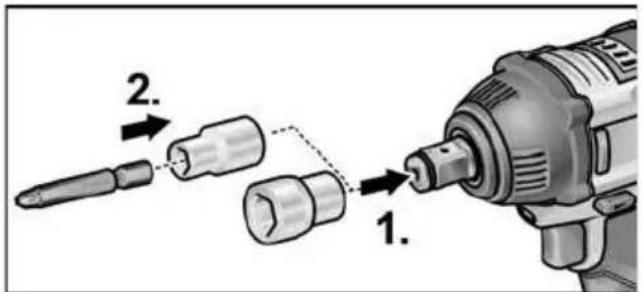

■ Nasadni ključ pritisnite na štirikotni priključek udarnega vijačnika (1.).
■ Orodje vstavite v nasadni ključ (2.).

ID 1/4" 18.0-EC:

1. 2. 3.

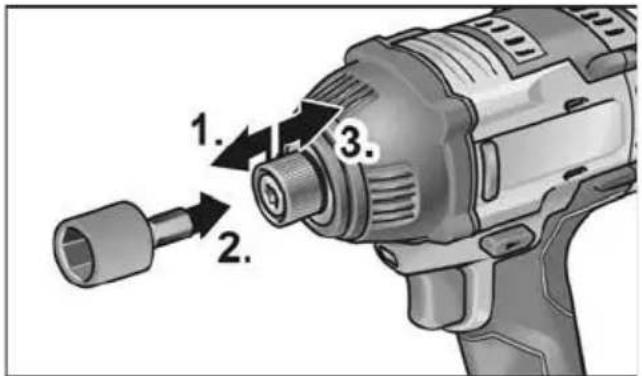

■ Blokado nastavka povlecite naprej (1.), nastavek pa vstavite do prislona (2.).
■ Spustite blokado nastavka.
■ Da nastavek odstranite, blokado nastavka povlecite nazaj (3.).

Vstavljanje/menjava akumulatorske baterije

Napolnjeno akumulatorsko baterijo v električno orodje potisnite tako daleč, da se popolnoma zaskoči.

"click"

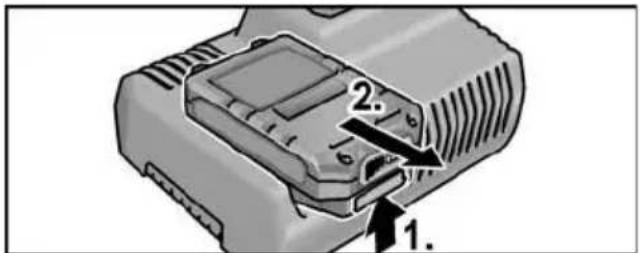

■ Za izvzemanje pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.).

1. 2.

POZOR!

Če orodja dalj časa ne uporabljate, zaščitite kontakte akumulatorske baterije. Nepritrjeni kovinski deli lahko povzročijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara!

Stanje napolnjenosti akumulatorske baterije

■ S pritiskom na tipko lahko z LED-diod odčitate stanje napolnjenosti akumulatorskih baterij.

1 2 3 4

Prikaz ugasne po 5 sekundah.

Če utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Če po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterija pokvarjena in jo je treba zamenjati.

Izbira smeri vrtenja

POZOR!

Smer vrtenja je dovoljeno spremeniti samo, ko električno orodje miruje.

– Levo: vrtenje v nasprotni smeri urnega kazalca (odvijanje vijakov, rahljanje vijakov)

- Desno: vrtenje v smeri urnega kazalca (vrtanje, vijačenje, privijanje vijakov)

– Sredina: blokada vklopa (menjava nastavka, pri vseh delih na električnem orodju)

Način delovanja (le PD 2G 18.0-EC)

POZOR!

Način delovanja je dovoljeno spremeniti samo, ko električno orodje miruje.

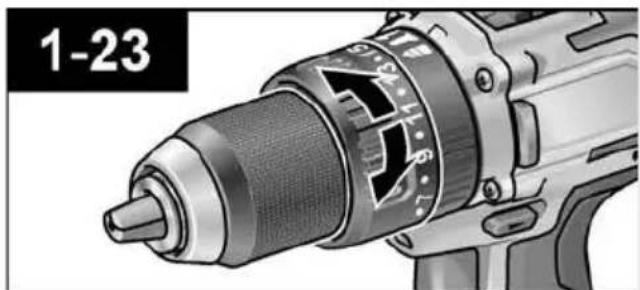

■ Obroč za izbiro načina delovanja nastavite v želen položaj.

Obroč za nastavitev vrtilnega momenta nastavite v želen položaj.

DD 2G 18.0-EC:

V položaju za vrtanje je zdrsna sklopka izklopljena.

PD 2G 18.0-EC:

■ Izbirno stikalo nastavite na želeno stopnjo:

1: majhna hitrost, velik vrtilni moment

2: velika hitrost, nizek vrtilni moment

Vklop električnega orodja

Vklop orodja:

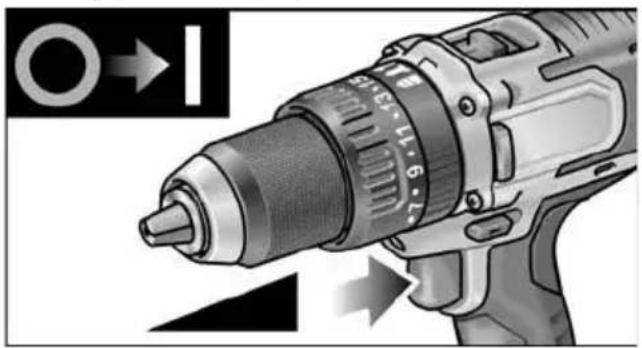

■ Pritisnite na stikalo.

Stikalo električnega orodja omogoča brezstopenjsko stopnjevanje števila vrtljajev do najvišje vrednosti.

• Električno orodje je opremljeno z zavoro, ki uporabljeni nastavek zaustavi takoj, ko izpustite stikalo.
• Pri dolgotrajnejši uporabi električnega orodja delajte predvsem s popolnoma pritisnjenim stikalom.

Vklop/izklop osvetlitve delovnega mesta

1. Stikalo za izbiro smeri vrtenja (2) preklopite v položaj „Naprej“ ali „Nazaj“.
2. Pritisnite stikalo za vklop in izklop orodja (1).

– Lučka za osvetlitev delovnega mesta sveti.

1. Spustite stikalo za vklop in izklop orodja (1).

– Lučka za osvetlitev delovnega mesta ugasne samodejno po pribl. 10 s

Predizbira števila vrtljajev in navora IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

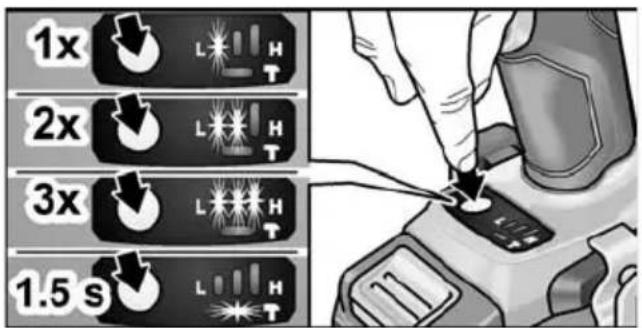

1x 2x 3x 1.5 s

Preklop števila vrtljajev/navora

1. Vključite stikalo za vklop/izklop (1).
2. Na kratko pritisnite stikalo za način (pribl. 0,5 s).

– Zasveti ena LED-lučka – navor:

IW 1/2" 18.0-EC:	150 Nm / 1500 min ^-1
ID 1/4" 18.0-EC:	60 Nm / 1500 min ^-1

1. Na kratko pritisnite stikalo za način.

– Nasvetita dve LED-lučki – navor:

IW 1/2" 18.0-EC:	180 Nm / 2000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2000 min ^-1

1. Na kratko pritisnite stikalo za način.

– Zasvetijo tri LED-lučke – navor:

IW 1/2" 18.0-EC:	250 Nm / 2500 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min ^-1

1. Na kratko pritisnite stikalo za način.

– Zasveti ena LED-lučka – navor se zmanjša nazaj na:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Navor lahko ponovno povečate po zgornjem postopku.

V vzvratnem teku orodja (ima samo eno število vrtljajev) samodejno ugasnejo LED-lučke v nogi.

Preklop med načinoma za posamezen udarec in udarni vijačnik

■ Stikalo za način pritisnite za pribl. 1,5 s.

– LED-lučka za način sveti – aktiven je način za posamezen udarec.
– LED-lučka za način ne sveti – aktiven je način za udarni vijačnik.

Delo z električnim orodjem

POZOR!

Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja v osrednji položaj (2).

i OPOMBA

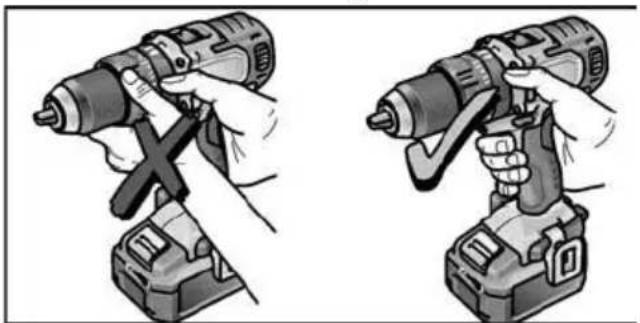

Za lažjo uporabo orodja pri vijačenju je mogoče nastavek za vijačenje vstaviti neposredno v vpenjalno glavo orodja.

1. Namestite nosilec nastavkov (izmenljiva vrtalna glava, kotni nastavek, vpetje za nastavke).
2. Vstavite akumulatorsko baterijo.
3. Vstavite nastavek (sveder, vijačni nastavek, držalo za nastavek).
4. Glede na delovno nalogo nastavite način delovanja (le PD...).
5. Vrtilni moment nastavite na želeno stopnjo.
6. Hitrost nastavite na želeno stopnjo.
7. Nastavite želeno smer vrtenja.
8. Z eno roko primite električno orodje za ročaj in ga namestite v delovni položaj. Ko motor deluje, nikdar ne uporabljajte stikala za izbiro smeri vrtenja oz. obroča za nastavitev vrtilnega momenta!

1 Reža za vstavljanje akumulatorske baterije
2 Kontakti
3 Prezračevalne reže
4 Zaslon za prikaz delovnega stanja
5 Omrežni kabel z omrežnim vtičem

Polnilnik CA 10.8/18.0 je namenjen polnjenju akumulatorskih baterij podjetja FLEX naslednjih vrst:

Nasveti za dolgo življenjsko dobo akumulatorske baterije

POZOR!

• Akumulatorskih baterij nikdar ne polnite pri temperaturah pod 0 °C oz. pri temperaturah nad 55 °C.
• Akumulatorskih baterij ne polnite v okoljih z visoko stopnjo vlage v zraku oz. pri visokih okoljskih temperaturah.
• Akumulatorskih baterij in polnilnika med polnjenjem ne prekrivajte.
• Omrežni vtič polnilnika po končanem polnjenju izvlecite iz vtičnice.

Med polnjenjem se akumulatorska baterija in polnilnik segrejeta. To je povsem običajno! Litij-ionske akumulatorske baterije nimajo znanega „spominskega učinka“. Kljub temu je treba akumulatorsko baterijo pred polnjenjem popolnoma izprazniti in dovoliti, da se polnjenje v celoti zaključi.

Če akumulatorskih baterij dalj časa ne boste uporabljali, jih shranite v delno napolnjenem stanju in pri hladnih temperaturah.

Polnjenje

POZOR!

V priložen polnilnik je dovoljeno vstaviti samo originalne akumulatorske baterije.

Vtič polnilnika priključite na električno omrežje. Osvetlitev ozadja zaslona za dve sekundi zasveti zeleno, nato znova ugasne. Prikaže se napis OK.

:30 Li-ion 8:30 Li-ion

■ Akumulatorsko baterijo potisnite v polnilnik tako daleč, da se popolnoma zaskoči.

– Na zaslonu se izmenično prikazujeta preostali čas polnjenja (do popolne napolnjenosti akumulatorske baterije) in grafičen prikaz napolnjenosti.

– Osvetlitev ozadja zaslona sveti oranžno, ko je stanje napolnjenosti akumulatorske baterije manj kot 80 %.

– Ko je akumulatorska baterija napolnjena 80 % ali več, zaslon sveti zeleno in prikaže se napis OK.

■ Akumulatorska baterija je povsem

napolnjena, ko se prikaže

Zelena osvetlitev ozadja po krajšem času ugasne.

■ Akumulatorsko baterijo izvzemite iz polnilnika.

1. 2.

■ Izvlecite vtič iz vtičnice.

OPOMBA

Če po vstavitvi akumulatorske baterije v polnilnik zaslon utripa, je na akumulatorski bateriji ali na polnilniku prišlo do napake.

Zaslon utripa počasi. Oranžna osvetlitev ozadja.

Akumulatorska baterija je prevroča oz. prehladna. Ko akumulatorska baterija doseže temperaturo za polnjenje (0 °C ...55 °C), se polnjenje začne.

Zaslon (X) utripa hitro. Rdeča osvetlitev ozadja.

Akumulatorsko baterijo odstranite iz polnilnika in jo znova vstavite. Če prikaz ostane nespremenjen, je akumulatorska baterija v okvari. Zamenjajte akumulatorsko baterijo oz. jo odnesite v specializirano delavnico, da jo preverijo.

Če se enako sporočilo pojavi, tudi ko uporabite drugo akumulatorsko baterijo, je prišlo do okvare polnilnika. V specializirani delavnici naj preverijo polnilnik.

Vzdrževanje in nega

Čiščenje

OPOZORILO!

Pri dolgotrajnejši obdelavi kovin se v ohišju lahko nabere prevodni prah. Električno orodje in zračne reže redno čistite. Pogostost čiščen- ja je odvisna od materiala in trajanja uporabe.

■ S suhim stisnjenim zrakom redno izpihujte notranjost ohišja in motorja.

Polnilnik

OPOZORILO!

Pred vsemi deli izvlecite vtič iz vtičnice.

Ne uporabljajte vode ali tekočih čistilnih sredstev.

■ Umazanijo in prah z ohišja odstranite s čopičem ali suho krpo.

Popravila

Popravila lahko izvede samo pooblaščena servisni center za stranke.

Nadomestni deli in pripomočki

Dodaten pribor, še posebej brusilne nastavke, si lahko ogledate v katalogu proizvajalca.

Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani:

www.flex-tools.com

Transport

Ekvivalenčna vrednost litija akumulatorskih baterij, ki so zajete v obseg dobave, je pod predpisanimi mejnimi vrednostmi.

Akumulatorska baterija kot takšna in električno orodje z elementi, ki spadajo v obseg dobave, zato niso predmet nacionalnih in mednarodnih predpisov o nevarnih snoveh. Za transport več orodij z litij-ionskimi akumulatorskimi baterijami lahko ti predpisi začnejo veljati, prav tako pa je lahko treba upoštevati tudi posebne varnostne ukrepe (npr. za embalažo). V tem primeru se pozanimajte o veljavnih predpisih države uporabe.

Izjava o skladnosti C €

Na lastno odgovornost izjavljamo, da je izdelek, opisan v "Tehnične specifikacije", skladen z naslednjimi standardi ali normativnimi dokumenti:

EN 62841 v skladu z določbami iz direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU.

Odgovornost za tehnično dokumentacijo: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Odslužena električna orodja pred odstranitvijo naredite neuporabna:

• pri električnih orodjih s kablom to storite tako, da odstranite priključni kabel,
• iz akumulatorskih električnih orodij pa odstranite akumulatorsko baterijo.

Samo za drzave EU:

Električnih orodij ne odstranite med gospodinjske odpadke!

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.

Recikliranje materialov namesto odstranjevanja odpadkov.

Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje.

OPOZORILO!

Akumulatorskih baterij/baterij ne vrzite med gospodinjske odpadke, v ogenj ali v vodo. Odsluženih akumulatorskih baterij ne odpirajte. Akumulatorske baterije/baterije je treba zbirati, reciklirati in odstraniti na okolju prijazen način.

Samo za drzave EU:

V skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

OPOMBA

Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca!

Izjava o omejitvi odgovornosti

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka. Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.

Cuprins
