LIETOŠANAS INSTRUKCIJA DigiClock 1 TECHNISAT

Trauksmes signāla iestatīšana (īss nospiedums) 13. LAIKU signāla ieslēgšana/izslēgšana (ilgs nospiedums 14. SNOOZE/DIMMER

Skaļums - (skaļums-) 16. UP (uz augšu)

Lejup3 3 Drošības instrukcijas

Priekšvārds Dārgie klienti, Paldies, ka izvēlējāties TechniSat radio modinātāju. Šīs lietošanas instrukcijas ir paredzētas, lai palīdzētu jums iepazīties ar jaunās ierīces funkcijām un optimāli tās izmantot. Tas palīdzēs jums lietot radio droši un atbilstoši paredzētajam mērķim. Tā ir paredzēta ikvienam, kas ierīci uzstāda, ekspluatē, tīra vai likvidē. Glabājiet lietošanas instrukciju drošā vietā, lai to varētu izmantot nākotnē. TechniSat komanda

Izmantotie simboli un zīmes Šajā rokasgrāmatā: Norāda drošības instrukciju, kuras neievērošana var izraisīt izraisīt nopietnus ievainojumus vai nāvi. Ievērojiet šādus signālus: BANDZĪBA - nopietni ievainojumi, kas var izraisīt nāvi. BRĪDINĀJUMS - Smagi miesas bojājumi, kas var izraisīt nāvi. L V PIEZĪME - Traumas. Tas norāda uz piesardzību, kas jāievēro, lai izvairītos no ierīces darbības traucējumiem, datu zuduma/nepareizas lietošanas vai nepareizas darbības. Tajā ir aprakstītas arī turpmākās ierīces funkcijas. Brīdinājums par elektrisko spriegumu. Ievērojiet visus drošības norādījumus, lai izvairītos no elektriskās strāvas trieciena. Nekad neatveriet ierīci. Ierīcē: Lietošana iekštelpās - ar šo simbolu apzīmētās ierīces ir piemērotas lietošanai tikai telpās. Jūsu ierīcei ir CE marķējums, un tā atbilst visiem nepieciešamajiem ES standartiem. Šī ierīce ir izstrādāta un ražota no augstas kvalitātes materiāliem un sastāvdaļām, kas ir piemērotas atkārtotai izmantošanai. Pārsvītrotas atkritumu tvertnes uz riteņiem simbols norāda, ka šis izstrādājums ir pakļauts atsevišķai savākšanai saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES un saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2006/66/EK, un informē, ka elektriskās un elektroniskās iekārtas, kā arī baterijas un akumulatorus pēc to derīguma termiņa beigām nedrīkst izmest kopā ar citiem atkritumiem no4 mājsaimniecība. Lietotājam ir pienākums to nodot elektrisko un elektronisko iekārtu un bateriju un akumulatoru atkritumu savākšanas sistēmas operatoram. tostarp uz atbilstošu veikalu, vietējo savākšanas punktu vai pašvaldības struktūrvienību. Iekārtu atkritumiem var būt kaitīga ietekme uz vidi un cilvēku veselību, jo tajos var būt bīstamas vielas, maisījumi un sastāvdaļas. Mājsaimniecībai ir svarīga loma, veicinot iekārtu atkritumu atkārtotu izmantošanu un reģenerāciju, tostarp pārstrādi. Šajā posmā veidojas attieksme, kas ietekmē kopējā labuma - tīras vides - saglabāšanu. Mājsaimniecības ir arī viens no lielākajiem mazo iekārtu lietotājiem, un šo iekārtu racionāla apsaimniekošana ietekmē otrreizējo izejvielu reģenerāciju. Nepareizas šī izstrādājuma utilizācijas gadījumā var tikt piemērotas sankcijas saskaņā ar valsts tiesību aktiem Izstrādājuma aprites cikla beigās to nedrīkst izmest kopā ar parastajiem sadzīves atkritumiem, bet gan nolietoto elektrisko un elektronisko iekārtu savākšanas punktā. Tas ir norādīts ar simbolu uz izstrādājuma, lietotāja rokasgrāmatas vai iepakojuma. Materiāli ir pārstrādājami saskaņā ar marķējumu. Atkārtoti izmantojot, pārstrādājot vai citādi pārstrādājot savu veco iekārtu, jūs sniedzat nozīmīgu ieguldījumu vides aizsardzībā.

Mērķis TechniSat DIGICLOCK 1 ir paredzēts UKW radio pārraižu uztveršanai. Ierīce ir paredzēta privātai lietošanai un nav piemērota komerciāliem mērķiem.

Droša rīcība Ievērojiet turpmāk sniegtos norādījumus, lai samazinātu drošības riskus, novērstu iekārtas bojājumus un veicinātu vides aizsardzību. Rūpīgi izlasiet visus drošības norādījumus un saglabājiet tos turpmākai lietošanai. Vienmēr ievērojiet visus šajā rokasgrāmatā un ierīces aizmugurējā pusē sniegtos brīdinājumus un norādījumus. BOJAS! Nekad neatveriet ierīci! Pieskaršanās dzīviem komponentiem ir bīstama dzīvībai! BRĪDINĀJUMS! Dusināšanas briesmas! Neatstājiet iepakojumu un tā daļas bērnu aprūpē. Aizdusīšanās briesmas no folijas un citiem iepakojuma materiāliem! Lai nodrošinātu pareizu ierīces lietošanu un izvairītos no ierīces bojājumiem un traumām, jāievēro visi turpmāk minētie norādījumi.

Neremontējiet ierīci paši. Remontu drīkst veikt tikai apmācīti speciālisti. Sazinieties ar mūsu klientu apkalpošanas centriem.5

Ierīci drīkst ekspluatēt tikai tai paredzētajos vides apstākļos.

Nepakļaujiet ierīci pilienu vai šļakatu ūdens iedarbībai. Ja ierīcē iekļūst ūdens, izslēdziet to un paziņojiet par to servisa dienestam.

Nepakļaujiet ierīci karstuma avotiem, kas papildus parastajai lietošanai to uzkarsē.

Ja ierīcē ir manāms defekts, smaka vai dūmi, būtiski bojājumi vai korpusa bojājumi, nekavējoties sazinieties ar servisa centru.

Ierīci drīkst darbināt tikai ar norādīto elektrotīkla spriegumu. Nekad nemēģiniet ierīci darbināt ar citu spriegumu.

Ja ierīce ir bojāta, to nedrīkst lietot.

Nelietojiet ierīci vannu, dušu, peldbaseinu vai tekoša/plūstoša ūdens tuvumā. Pastāv elektrošoka un/vai iekārtas bojājumu risks.

Ierīcē nedrīkst iekrist svešķermeņi, piemēram, adatas, monētas utt. Nepieskarieties savienojuma kontaktiem ar metāla priekšmetiem vai pirkstiem. Tas var izraisīt īssavienojumu.

Ierīci nav paredzēts lietot personām (tostarp bērniem) ar L V ierobežotām fiziskām, maņu vai garīgām spējām vai pieredzes un/vai zināšanu trūkumu, ja vien viņi nav saņēmuši uzraudzību vai norādījumus par aprīkojuma lietošanu no personas, kas atbild par viņu drošību.

Ierīcē ir aizliegts veikt izmaiņas.

Juridiskās pamatnostādnes Ar šo TechniSat paziņo, ka DIGICLOCK 1 tipa radio ierīce atbilst Direktīvai 2014/53/ES un RoHS. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā tīmekļa vietnē: hGp://konf.tsat.de/?ID=24699 TechniSat nav atbildīgs par produkta bojājumiem, kas radušies ārējas ietekmes, nolietojuma vai nepareizas lietošanas, neatļautu remontu, modifikāciju vai negadījumu rezultātā. Iespējamas izmaiņas un drukas kļūdas. Reproducēšana un pavairošana tikai ar izdevēja atļauju. Jaunākā rokasgrāmatas versija PDF formātā ir pieejama lejupielādes zonā TechniSat mājaslapā www.technisat.pl.

Pakalpojumu informācija Šis izstrādājums ir pārbaudīts, un tam ir likumā noteiktā 24 mēnešu garantija no iegādes datuma. Lūdzu, saglabājiet rēķina čeku kā pirkuma apliecinājumu. Pretenziju gadījumā6 Nosūtīšanas izmaksas tieši ražotājam sedz klients. Jautājumiem un informācijai vai problēmu gadījumā ar šo ierīci ir pieejams mūsu tehniskais palīdzības tālrunis: pirmdiena. - līdz piektdien no plkst. 8:00 līdz 16:00 pa tālruņa numuru: [phone]. Garantijas devējs piešķirtās garantijas ietvaros apņemas uz sava rēķina novērst visus produkta defektus. Defektu novēršana tiks veikta, aizstājot bojāto produktu ar jaunu, bez defektiem vai veicot tā remontu. Lai izmantotu garantiju, pircējam ir jāpaziņo par bojāto produktu tajā tirdzniecības vietā, kur produkts tika iegādāts, un tur jānogādā bojātais produkts. Produkts jāpiegādā pilnā komplektācijā. Garantija neattiecas uz produkta defektiem, ko izraisījis pircējs vai kas radušies:

lietot vai uzstādīt izstrādājumu neatbilstoši lietošanas instrukcijai,

nepareiza ierīces uzglabāšana vai apkope,

ražojuma remontdarbus vai modifikācijas, ko veikušas nepiederošas personas,

šķidrumu vai svešķermeņu iekļūšanu,

zibens spērieni un elektrolīniju pārspriegumi. Garantijas noteikumi neizslēdz, neierobežo vai neaptur pircēju (patērētāju) tiesības saskaņā ar vispārēji piemērojamiem tiesību aktiem (garantija). Lai iegūtu sīkāku informāciju par Produktu, tostarp garantijas procedūras noteikumus un procedūras, RMA numura piešķiršanu, ir iespējams. pa tālruni 71 310 41 48 vai e-pastu [e-mail] darba dienās, no plkst. 8.00 līdz 16.00. Pakalpojumu pieprasījumi tiešsaistē: www.serwis.technisat.com.7

Ierīces saturs Lūdzu, pārbaudiet, vai ir iekļauti šādi elementi: 1x TechniSat DIGICLOCK 1 1x lietošanas instrukcija 1x barošanas avots

Īpašās iezīmes Radio ir šādas īpašas funkcijas:

FM radio uztveršana.

Programmējams modinātājs ar snaudas funkciju

USB ports mobilo tālruņu uzlādei (maks. 0,5 A)

Ierīces sagatavošana darbam

Stieples antenas uzstādīšana Uztverto staciju skaits un kvalitāte ir atkarīga no uztveršanas apstākļiem uzstādīšanas vietā. Lielisku uztveršanu var panākt ar fdrut antenu.

Novietojiet stiepļu antenu un izstiepiet to gareniski. L V Bieži vien ir svarīgi precīzi novietot vadu antenu, jo īpaši perifērijas FM uztveršanas zonās. Pirmo meklēšanu sāciet pie loga raidītāja masta virzienā. Sliktos laikapstākļos uztveršana var būt ierobežota. Staciju atskaņošanas laikā nepieskarieties vadu antenai. Tas var izraisīt uztveršanas traucējumus un skaņas izkliedi.

Savienojums ar barošanas avotu BRĪDINĀJUMS! Nepieskarieties barošanas avotam ar mitrām rokām, pastāv elektrošoka risks! PIEZĪME! Izvietojiet strāvas padeves tīkla kabeli tā, lai neviens par to neuzkāptu.

Pirms ierīces (barošanas bloka) pievienošanas sienas kontaktligzdai pārliecinieties, vai ierīces darba spriegums atbilst vietējam elektrotīkla spriegumam. Kad ierīce netiek lietota, izvelciet strāvas padeves kontaktdakšu no8 kontaktligzdas. Izvelciet kontaktdakšu (barošanas avotu), nevis kabeli. Atvienojiet ierīci no tīkla pirms vētras. Ja ierīce netiks lietota ilgu laiku, piem., pirms vētras.9 ilgā ceļojumā, atvienojiet to no elektrotīkla. Darbības laikā radītais siltums jāizvada, nodrošinot atbilstošu gaisa cirkulāciju. Tāpēc ierīci neaizsedziet un nenovietojiet to slēgtā skapī. Nodrošiniet vismaz 10 cm brīvu telpu ap ierīci.

Vispārīgās ierīces funkcijas

Lai nodrošinātu labu FM uztveršanu, pilnībā noņemiet vadu antenu, kas atrodas ierīces aizmugurē.

Savienojiet barošanas avotu ar DC IN barošanas ieeju (7).

Nospiediet FM radio pogu. Ierīci drīkst lietot tikai ar komplektā iekļauto barošanas avotu. Ja ierīci ilgu laiku neizmantosiet, atvienojiet strāvas padeves avotu no elektrotīkla rozetes.

Lai izslēgtu ierīci, vēlreiz nospiediet FM radio pogu. Ierīce atgriezīsies pie laika rādīšanas

Regulējiet skaļumu, nospiežot skaļuma pogas.

Laika iestatīšana Lai pulkstenis darbotos pareizi, tas ir jāiestata pirms pirmās lietošanas reizes. Kad radio ir ieslēgts, LCD displejs ir laika rādīšanas režīmā un rāda 0:00. Lai piekļūtu laika iestatījumiem, radio jābūt gaidīšanas režīmā.

atskaņošanas laikā nav iespējams mainīt rādīto laiku. Lai piekļūtu laika iestatījumiem, lūdzu:

Tagad radio ir gaidīšanas režīmā. Ekrānā tiek parādīts pašreizējais laiks.

Nospiediet TIME pogu, lai sāktu laika maiņu.10

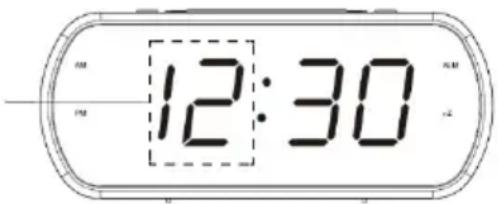

Lai iestatītu laiku, izmantojiet un .

Nospiediet TIME pogu, lai apstiprinātu izvēli.

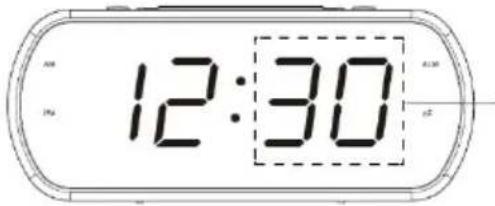

Pēc tam ar pogām un iestatiet minūtes.

Vēlreiz nospiežot TIME pogu, tiks apstiprināta izvēle un pabeigta laika iestatīšana. Ja aptuveni 10 sekundes netiek veikta nekāda darbība, ierīce atgriezīsies laika rādīšanas režīmā (gaidīšanas režīms). Saglabātie laika iestatījumi tiek zaudēti, ja tiek pārtraukta strāvas padeve.

Lai nodrošinātu labu FM uztveršanu, pilnībā noņemiet vadu antenu, kas atrodas ierīces aizmugurē.

Nospiediet FM radio pogu. Radio darbojas FM atskaņošanas režīmā.

Manuālā regulēšana L V

Izmantojot pogas uz augšu vai uz leju , varat iestatīt nākamo pieejamo staciju.

Skenēšanas laikā ilgstoši turot nospiestu augšējo vai apakšējo pogu, varat pārtraukt skenēšanu pašreizējā frekvencē. Ja uztveršana ir pārāk vāja un uztvertā stacija ir trokšņaina, mēģiniet uzlabot uztveršanu, mainot teleskopiskās antenas novietojumu. Maksimālai FM uztvērēja uztveršanai, lai nodrošinātu vislabāko FM radio uztveršanu, vadu antena ir pilnībā jāizstiepj.

Automātiskā regulēšana

Ierīce automātiski meklē un saglabā radiostacijas. Skenēšanas laikā displejā tiek parādīts atrasto radiostaciju skaits. Automātiskās meklēšanas laikā ierīce izmanto AUTO MEKLĒŠANAS funkciju, kas automātiski saglabā pirmās 20 atrastās stacijas o spēcīgu FM signālu izlases sarakstā. Pirmās atrastās spēcīgās radiostacijas tiks saglabātas priekšrakstos, sākot ar 1 un beidzot ar 20. Kad skenēšana ir pabeigta, ar pogām uz augšu vai uz leju var mainīt iecienītākās programmas (P01-P20).11 Lai nodrošinātu vislabāko FM uztveršanu, pilnībā izvelciet vadu antenu. Izvairieties no skaļruņu vai citu elektrisko iekārtu tuvuma.

Saglabātas programmas izsaukšana

Iepriekš iestatītās stacijas var izsaukt, nospiežot pogas uz augšu vai uz leju vienu pēc otras, izvēloties attiecīgo programmas numuru (P01 - P20). Izvēlamo programmu sarakstā pieejamo programmu skaits ir atkarīgs no uztveršanas kvalitātes.

Trauksmes funkcija Rācija ļauj iestatīt divus modinātājus iepriekš noteiktā laikā. Tas var darboties kā modinātājs vai atskaņot radiostaciju.

Modinātāja laika iestatīšana (modinātājs) Trauksmes signāla iestatīšanu un deaktivizēšanu var veikt tikai gaidīšanas režīmā.

Pārslēdziet ierīci gaidīšanas (miega) režīmā, nospiežot FM radio pogu.

Lai sāktu iestatīt modinātāju, nospiediet pogu ALARM.

Lai iestatītu laiku, izmantojiet un .

Nospiediet ALARM pogu, lai apstiprinātu laika iestatījumu.

Pēc tam ar pogām un iestatiet minūtes.

Nospiediet pogu ALARM, lai apstiprinātu un ievadītu trauksmes skaņas iestatījumus.

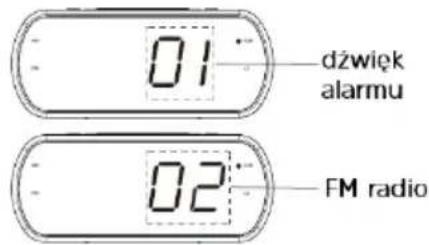

Izmantojot pogas un , izvēlieties modināšanas izsaukuma veidu. 01 - skaņas signāls, 02 - FM radio modināšanas izsaukums.

Pēc tam apstipriniet savu izvēli ar pogu ALARM.

Trauksmes deaktivizēšana Signalizācija tiks automātiski aktivizēta, kad tiks pārsniegti modinātāja iestatījumi. Par trauksmes signāla gatavību signalizē iedegts ALM LED indikators.

Lai deaktivizētu trauksmes funkciju, nospiediet ALARM pogu ilgāk, līdz aizdegas ALM LED indikators. Trauksmes signāls netiks aktivizēts.12

Lai ieslēgtu modinātāju, kamēr modinātājs darbojas, nospiediet pogu SNOOZE/DIMMER.

Modinātājs tiks izslēgts uz 10 minūtēm. Pēc 10 minūtēm modinātājs skanēs atkal.

Lai izslēgtu modinātāju, nospiediet jebkuru pogu (izņemot SNOOZE DIMMER). Signalizācija tiks izslēgta un atkal ieslēgta pēc 24 stundām. Ja lietotājs neizslēdz modinātāju, tas var darboties 10 minūtes skaņas signāla opcijas (01) gadījumā un vienu stundu FM radio opcijas (02) gadījumā. 8 Displeja spilgtuma regulēšana

Akumulatora uzstādīšana

Pagrieziet ierīci tā, lai varētu atvērt aizmugurē esošo akumulatora nodalījumu. L V

Uzmanīgi noņemiet akumulatora nodalījuma vāciņu.

Ievietojot baterijas (2 x AAA, 1,5 V), pārliecinieties par pareizo polaritāti.

Vēlreiz uzmanīgi aizveriet akumulatora nodalījuma vāku tā, lai vāka fiksācijas uzgaļi iebīdītos korpusā. Uzstādot baterijas (2x AAA, 1,5 V), tiks nodrošināta laika saglabāšana pat strāvas padeves pārtraukuma laikā. Ja baterija būs izlādējusies, pulksteņa laiks netiks saglabāts. Baterijas nav iekļautas komplektā.

Tīrīšana Lai izvairītos no elektriskās strāvas trieciena riska, netīriet ierīci ar mitru drānu vai zem tekoša ūdens. Pirms tīrīšanas izvelciet tīkla kontaktdakšu un izslēdziet ierīci! Neizmantojiet nevienu no šīm vielām: sālsūdeni, insekticīdus, šķīdinātājus, kas satur hloru vai skābi (sal amonjaku). Notīriet korpusu ar mīkstu drānu, kas samitrināta ar ūdeni. Neizmantojiet metilspirtu, atšķaidītājus u. c.; tie var sabojāt ierīces virsmu.13

Izmantojiet oriģinālo uzlādes kabeli (USB) no ārējās ierīces un pievienojiet USB kontaktdakšu USB kontaktligzdai DiGICLOCK 1 aizmugurē.

Ārējo ierīci var uzlādēt ar maksimālo strāvu 0,5 A pie 5 V.

Problēmu risināšana Ja ierīce nedarbojas, kā paredzēts, pārbaudiet to, izmantojot tālāk redzamo tabulu. Simptoms Iespējamais iemesls Ierīce netiek ieslēgta. Ierīce nav darbināta. Nav skaņas. Paaugstiniet skaļumu. FM uztveršana ir slikta Pilnībā noņemiet antenu. Mainiet antenas vai pašas ierīces novietojumu. Ierīce nedarbojas, ierīce ir sabrukusi. Atvienojiet ierīci no elektrotīkla un atkal pievienojiet ierīci elektrotīklam. Ir dzirdami trokšņi. Ierīces tuvumā atrodas mobilais tālrunis vai cita ierīce, kas izstaro traucējošus radioviļņus. Noņemiet mobilo tālruni vai ierīci no radiouztvērēja tuvuma.

Biežums UKW: 87,5 - 108 MHz Enerģijas patēriņš Darbības laikā maks.: 5 W, gaidīšanas režīmā: < 1W Izejas jauda 2 W RMS Apkārtējās vides mitrums Darbības laikā: 30-80% Apkārtējās vides temperatūra Darbības laikā: 0 ~ 35 °C USB 5 V/ 0,5 A (maks.) Svars (kg) 800g Izmēri (W x H x D) cm 20,5 x 8,5 x 6 cm14

14 Barošanas avota tehniskās specifikācijas Piegādātājs

Izejas strāva 1,0 A Izejas jauda 5,0 W Vidējā efektivitāte darbības režīmā 74,16% Strāvas patēriņš bez slodzes 0,063 W
