NAUDOJIMO INSTRUKCIJA DigiClock 1 TECHNISAT

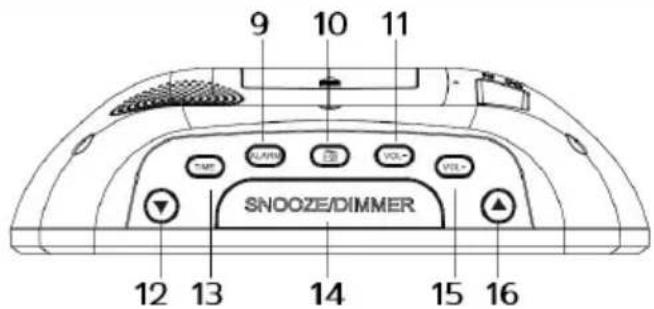

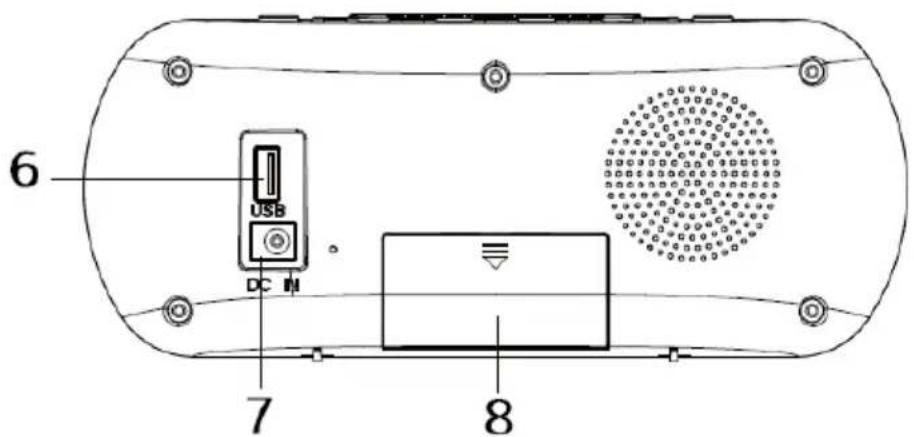

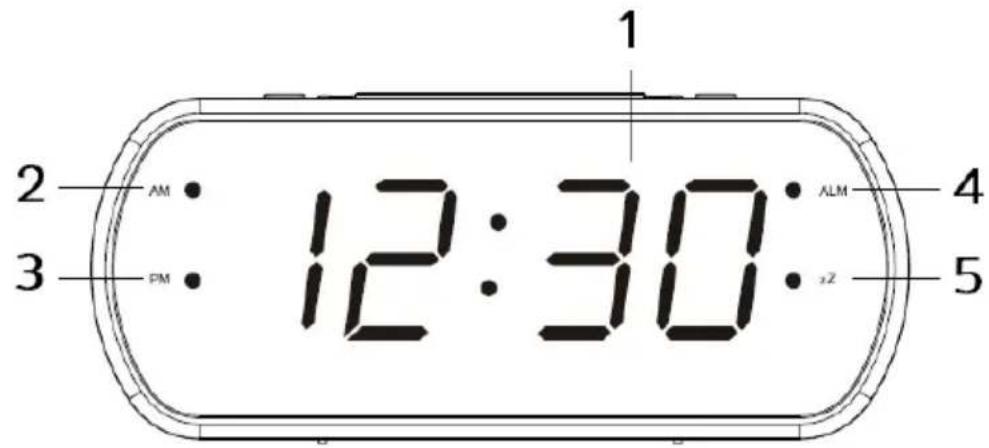

Vaizdas iš priekio ir galo

Žadintuvo nustatymas (trumpas paspaudimas) 13. Laikrodžio įjungimas/išjungimas (ilgas paspaudimas 14. SNOOZE/DIMMER

Garsumas - (garsumas) 16. UP (aukštyn)

Žemyn3 3 Saugos instrukcijos

Įžanga Gerbiami klientai, Dėkojame, kad pasirinkote "TechniSat" radijo žadintuvą. Šios naudojimo instrukcijos skirtos padėti susipažinti su naujojo prietaiso funkcijomis ir optimaliai jomis naudotis. Tai padės jums saugiai naudoti radijo imtuvą pagal paskirtį. Ji skirta visiems, kurie įrenginį montuoja, eksploatuoja, valo ar utilizuoja. Saugokite naudojimo instrukciją saugioje vietoje, kad galėtumėte

susipažinti ateityje. "TechniSat" komanda

Naudojami simboliai ir žymenys Šiame vadove: Žymi saugos instrukciją, kurios nesilaikymas gali sukelti rimtų sužalojimų arba mirtį. Laikykitės šių signalinių žodžių: PAVOJUS - sunkus sužalojimas, galintis sukelti mirtį. ĮSPĖJIMAS - sunkus asmens sužalojimas, galintis sukelti mirtį. L T PASTABA - Traumos. Jame nurodomas atsargumo ženklas, kurio reikia laikytis, kad būtų išvengta prietaiso veikimo sutrikimų, duomenų praradimo ir (arba) netinkamo naudojimo arba nenumatyto veikimo. Jame taip pat aprašomos tolesnės prietaiso funkcijos. Įspėjimas dėl elektros įtampos. Kad išvengtumėte elektros smūgio, laikykitės visų saugos instrukcijų. Niekada neatidarykite prietaiso. Prietaise: Naudojimas patalpose - šiuo simboliu pažymėti prietaisai tinkami naudoti tik patalpose. Jūsų prietaisas pažymėtas CE ženklu ir atitinka visus reikiamus ES standartus. Šis prietaisas suprojektuotas ir pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima naudoti pakartotinai. Perbrauktos šiukšliadėžės su ratukais simbolis reiškia, kad šis gaminys turi būti surenkamas atskirai pagal Europos Parlamento ir Tarybos direktyvą 2012/19/ES ir pagal Europos Parlamento ir Tarybos direktyvą 2006/66/EB, ir informuoja, kad elektros ir elektroninės įrangos bei baterijų ir akumuliatorių, pasibaigus jų naudojimo laikui, negalima išmesti kartu su kitomis atliekomis iš4 namų ūkis. Naudotojas privalo jį perduoti elektros ir elektroninės įrangos bei baterijų ir akumuliatorių atliekų surinkimo sistemos operatoriui. taip pat į atitinkamą parduotuvę, vietinį surinkimo punktą arba savivaldybės padalinį. Įrangos atliekos gali turėti žalingą poveikį aplinkai ir žmonių sveikatai dėl to, kad jose gali būti pavojingų medžiagų, mišinių ir komponentų. Namų ūkis atlieka svarbų vaidmenį prisidėdamas prie pakartotinio įrangos atliekų naudojimo ir panaudojimo, įskaitant perdirbimą. Šiame etape formuojasi nuostatos, darančios įtaką bendrojo gėrio - švarios aplinkos - išsaugojimui. Namų ūkiai taip pat yra vieni didžiausių smulkios įrangos naudotojų, o racionalus šios įrangos tvarkymas turi įtakos antrinių žaliavų panaudojimui. Netinkamo šio gaminio šalinimo atveju gali būti taikomos sankcijos pagal nacionalinius teisės aktus Pasibaigus gaminio gyvavimo ciklui, jį reikėtų išmesti ne kartu su įprastomis buitinėmis atliekomis, o į naudotos elektros ir elektroninės įrangos surinkimo punktą. Tai nurodyta simboliu ant gaminio, naudotojo vadovo arba pakuotės. Medžiagos gali būti perdirbamos pagal etiketę. Pakartotinai naudodami, perdirbdami ar kitaip utilizuodami savo seną įrangą, svariai prisidedate prie aplinkos apsaugos.

Tikslas "TechniSat DIGICLOCK 1" skirtas priimti UKW radijo transliacijas. Prietaisas skirtas privačiam naudojimui ir netinka komerciniams tikslams.

Saugus tvarkymas Laikykitės toliau pateiktų nurodymų, kad sumažintumėte saugos riziką, išvengtumėte įrangos sugadinimo ir prisidėtumėte prie aplinkos apsaugos. Atidžiai perskaitykite visas saugos instrukcijas ir išsaugokite jas ateityje. Visada laikykitės visų įspėjimų ir nurodymų, pateiktų šiame vadove ir prietaiso galinėje pusėje. PAVOJUS! Niekada neatidarykite prietaiso! Prisilietimas prie gyvų komponentų kelia pavojų gyvybei! ĮSPĖJIMAS! Pavojus uždusti! Nepalikite pakuotės ir jos dalių vaikams. Pavojus uždusti nuo plėvelės ir kitų pakavimo medžiagų! Siekiant užtikrinti tinkamą prietaiso naudojimą ir išvengti prietaiso sugadinimo bei sužalojimų, būtina laikytis visų toliau pateiktų nurodymų.

Neremontuokite prietaiso patys. Remontą gali atlikti tik apmokyti specialistai. Kreipkitės į mūsų klientų aptarnavimo centrus.5

Prietaisas turi būti naudojamas tik jam nurodytomis aplinkos sąlygomis.

Nelaikykite prietaiso ant lašančio ar purškiamo vandens. Jei į prietaisą pateko vandens, išjunkite jį ir praneškite apie tai aptarnavimo skyriui.

Nelaikykite įrenginio prie šilumos šaltinių, kurie, be įprasto naudojimo, įkaitina įrenginį.

Pastebėję pastebimą prietaiso defektą, kvapą ar dūmus, didelius gedimus ar korpuso pažeidimus, nedelsdami kreipkitės į techninės priežiūros centrą.

Prietaisą galima naudoti tik esant nurodytai tinklo įtampai. Niekada nebandykite įrenginio naudoti esant kitokiai įtampai.

Jei prietaisas pažeistas, jo negalima naudoti.

Nenaudokite įrenginio šalia vonių, dušų, baseinų ar tekančio ir (arba) trykštančio vandens. Kyla elektros smūgio ir (arba) įrangos sugadinimo pavojus.

Į prietaisą negali patekti pašalinių daiktų, pvz., adatų, monetų ir pan. Nelieskite jungiamųjų kontaktų metaliniais daiktais ar pirštais. Tai gali sukelti trumpąjį jungimą.

Prietaisas neskirtas naudoti asmenims (įskaitant vaikus), turintiems L T ribotais fiziniais, jutiminiais ar protiniais gebėjimais arba patirties ir (arba) žinių stoka, nebent juos prižiūrėjo arba mokė naudotis įranga asmuo, atsakingas už jų saugą.

Draudžiama atlikti prietaiso pakeitimus.

Teisinės gairės "TechniSat" pareiškia, kad DIGICLOCK 1 tipo radijo įrenginys atitinka Direktyvą 2014/53/ES ir RoHS. Visą ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: hGp://konf.tsat.de/?ID=24699 "TechniSat" neatsako už gaminio sugadinimą dėl išorinio poveikio, nusidėvėjimo ar netinkamo naudojimo, neleistino remonto, modifikavimo ar nelaimingų atsitikimų. Gali būti pakeitimų ir spausdinimo klaidų. Dauginti ir kopijuoti galima tik leidėjui leidus. Naujausią vadovo versiją PDF formatu galima rasti "TechniSat" tinklalapyje www.technisat.pl esančioje atsisiuntimo srityje.

Paslaugų informacija Šis gaminys yra patikrintas ir jam suteikiama 24 mėnesių garantija nuo įsigijimo datos. Saugokite sąskaitos faktūros kvitą kaip pirkimo įrodymą. Pretenzijų atveju6 Siuntimo tiesiogiai gamintojui išlaidas apmoka klientas. Jei turite klausimų ir informacijos arba iškiltų problemų dėl šio prietaiso, mūsų techninė karštoji telefono linija veikia: pirmadieniais. - nuo 8.00 iki 16.00 val. telefono numeriu: [phone]. Garantas, neviršydamas suteiktos garantijos, įsipareigoja savo sąskaita pašalinti visus gaminio defektus. Defektai šalinami pakeičiant sugedusį gaminį nauju, be defektų, arba jį remontuojant. Norėdamas pasinaudoti garantija, pirkėjas turi pranešti apie sugedusį gaminį pardavimo vietoje, kurioje jis buvo įsigytas, ir ten pristatyti sugedusį gaminį. Gaminys turi būti pristatytas sukomplektuotas. Garantija netaikoma gaminio defektams, atsiradusiems dėl pirkėjo kaltės arba dėl:

naudoti ar montuoti gaminį nesilaikant naudojimo instrukcijų,

netinkamas prietaiso laikymas ar priežiūra,

neįgalioti asmenys atlieka gaminio remontą ar modifikavimą,

skysčių ar svetimkūnių patekimo,

žaibo smūgiai ir elektros linijų viršįtampiai. Garantijos nuostatos nepanaikina, neapriboja ir nesustabdo pirkėjų (vartotojų) teisių pagal visuotinai taikomus įstatymus (garantija). Norint gauti išsamią informaciją apie gaminį, įskaitant garantijos procedūros taisykles ir procedūras, RMA numerio suteikimą, galima telefonu 71 310 41 48 arba el. paštu [e-mail] , darbo dienomis, 8-16 val. Paslaugų užsakymai internetu: www.serwis.technisat.com7

Įrenginio turinys Patikrinkite, ar įtraukti šie elementai: 1x TechniSat DIGICLOCK 1 1x naudojimo instrukcija 1x maitinimo šaltinis

Specialiosios funkcijos Radijas turi šias specialiąsias funkcijas:

FM radijo priėmimas.

Programuojamas žadintuvas su snaudimo funkcija

Įrenginio paruošimas darbui

Laidinės antenos įrengimas Priimamų stočių skaičius ir kokybė priklauso nuo priėmimo sąlygų įrengimo vietoje. Puikų priėmimą galima pasiekti naudojant fdrut anteną.

Padėkite vielinę anteną ir ištempkite ją išilgai. L T Dažnai svarbu tiksliai nustatyti laidinės antenos padėtį, ypač periferinėse FM priėmimo zonose. Pirmąją paiešką pradėkite prie lango, nukreipto į siųstuvo stiebą. Esant blogoms oro sąlygoms, priėmimas gali būti ribotas. Stoties atkūrimo metu nelieskite laidinės antenos. Dėl to gali atsirasti priėmimo trukdžių ir garsas gali išblėsti.

Prijungimas prie maitinimo šaltinio ĮSPĖJIMAS! Nelieskite maitinimo šaltinio drėgnomis rankomis, gresia elektros smūgis! DĖMESIO! Maitinimo šaltinio maitinimo kabelį ištieskite taip, kad niekas ant jo neužkliūtų.

Prijunkite DIGICLOCK 1 maitinimo bloko kištuką prie elektros tinklo lizdo (100-240 V ~ 50/60 Hz ).

Prieš prijungdami prietaisą (maitinimo bloką) prie sieninio lizdo, įsitikinkite, kad prietaiso darbinė įtampa atitinka vietinio elektros tinklo įtampą. Kai nenaudojate, ištraukite maitinimo kištuką iš lizdo. Ištraukite kištuką (maitinimo šaltinį), o ne kabelį. Prieš audrą ištraukite prietaiso kištuką iš elektros tinklo. Jei prietaiso neketinate naudoti ilgą laiką, pvz.8 ilgos kelionės, atjunkite jį nuo elektros tinklo. Eksploatacijos metu susidaranti šiluma turi būti išsklaidoma tinkamai cirkuliuojant orui. Todėl neuždenkite prietaiso ir nestatykite jo uždaroje spintoje. Užtikrinkite, kad aplink prietaisą būtų bent 10 cm laisvos erdvės.

Bendrosios įrenginio funkcijos

Kad užtikrintumėte gerą FM bangų priėmimą, visiškai nuimkite laidinę anteną, kuri yra įrenginio galinėje dalyje.

Maitinimo šaltinį prijunkite prie DC IN maitinimo įvesties (7).

Paspauskite mygtuką FM radijas. Prietaisą galima naudoti tik su pridedamu maitinimo šaltiniu. Jei prietaiso ilgai nenaudosite, ištraukite maitinimo šaltinį iš elektros lizdo.

Įrenginio išjungimas

Norėdami išjungti prietaisą, dar kartą paspauskite FM radijo mygtuką. Prietaisas grįš į laiko rodinį

Reguliuokite garsumą spausdami garsumo mygtukus.

Laiko nustatymas Kad laikrodis veiktų tinkamai, prieš pirmą kartą jį naudojant reikia nustatyti. Įjungus radijo imtuvą, LCD ekranas veikia laiko rodymo režimu ir rodo 0:00. Norint pasiekti laiko nustatymus, radijo imtuvas turi būti budėjimo režime. FM atkūrimo metu rodomą laiką pakeisti neįmanoma. Jei norite pasiekti laiko nustatymus, prašome:

Išjunkite radiją paspausdami mygtuką FM radijas.

Dabar radijas veikia budėjimo režimu. Ekrane rodomas esamas laikas.

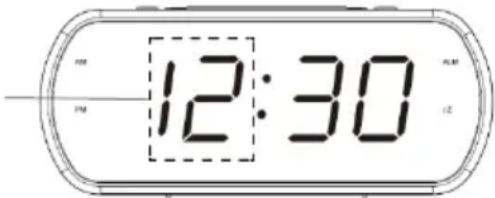

Paspauskite mygtuką TIME, kad pradėtumėte keisti laiką.9

Tada naudodami ir nustatykite laiką.

Paspauskite mygtuką TIME, kad patvirtintumėte pasirinkimą.

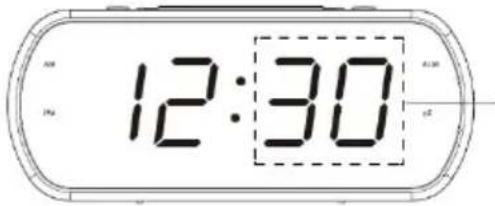

Tada mygtukais ir nustatykite minutes.

Dar kartą paspaudus TIME mygtuką, patvirtinamas pasirinkimas ir baigiamas laiko nustatymas. Jei maždaug 10 sekundžių nėra jokios veiklos, prietaisas grįš į laiko rodinį (budėjimo režimą). Išsaugoti laiko nustatymai prarandami, jei nutrūksta maitinimas.

Kad užtikrintumėte gerą FM bangų priėmimą, visiškai nuimkite laidinę anteną, kuri yra įrenginio galinėje dalyje.

Paspauskite mygtuką FM radijas. Radijas veikia FM atkūrimo režimu.

Mygtukais aukštyn arba žemyn , galite nustatyti kitą galimą stotį.

Ilgai laikydami nuskaitymo metu nuspaustus aukštyn arba žemyn mygtukus, galėsite sustabdyti esamo dažnio nuskaitymą. Jei priėmimas per silpnas ir priimamoje stotyje yra triukšmo, pabandykite pagerinti priėmimą pakeisdami teleskopinės antenos padėtį. Kad FM imtuvo priėmimas būtų maksimalus, laidinę anteną reikia visiškai ištiesti ir užtikrinti geriausią FM radijo imtuvo priėmimą.

Norėdami pradėti automatinę radijo programų paiešką, paspauskite ir 3 sekundes palaikykite FM radijo mygtuką.

Prietaisas automatiškai ieško ir išsaugo radijo stočių. Skenavimo metu ekrane rodomas rastų radijo stočių skaičius. Automatinės paieškos metu prietaisas naudoja automatinės paieškos funkciją, kuri automatiškai išsaugo pirmas 20 rastų stočių. stiprų FM signalą į mėgstamiausiųjų sąrašą. Pirmosios rastos stiprios radijo stotys bus įrašytos į iš anksto parinktus nustatymus, pradedant nuo 1 ir baigiant

Baigus nuskaitymą, mygtukais į viršų arba į apačią galima keisti mėgstamiausias programas (P01-P20).10 Norėdami geriausiai priimti FM bangas, visiškai ištieskite laidinę anteną. Venkite artumo su garsiakalbiais ar kita elektros įranga.

Išsaugotos programos iškvietimas

Iš anksto nustatytas stotis galima iškviesti vieną po kitos spaudžiant mygtukus į viršų arba į apačią ir pasirenkant atitinkamą programos numerį (P01 - P20). Mėgstamiausių programų sąraše esančių programų skaičius priklauso nuo priėmimo kokybės.

Pavojaus signalo funkcija Radijas leidžia nustatyti du žadintuvus iš anksto nustatytu laiku. Jis gali veikti kaip žadintuvas arba groti radijo stotį.

Žadintuvo laiko nustatymas (žadintuvas) Nustatyti ir išjungti žadintuvą galima tik budėjimo režimu.

Perjunkite įrenginį į budėjimo (miego) režimą paspausdami FM radijo mygtuką.

Norėdami pradėti nustatinėti žadintuvą, paspauskite mygtuką ALARM.

Tada naudodami ir nustatykite laiką.

Paspauskite mygtuką ALARM, kad patvirtintumėte laiko nustatymą.

Tada mygtukais ir nustatykite minutes.

Paspauskite mygtuką ALARM, kad patvirtintumėte ir įvestumėte žadintuvo garso nustatymus.

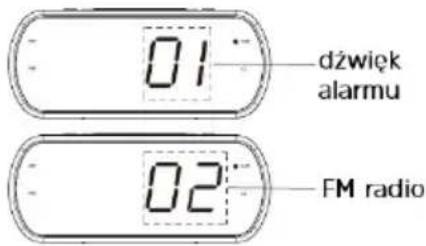

Mygtukais ir pasirinkite žadinimo skambučio tipą. 01 - garsinis signalas, 02 - FM radijo žadinimo skambutis.

Tada pasirinkimą patvirtinkite mygtuku ALARM.

Signalizacijos išjungimas Žadintuvas bus automatiškai įjungtas, kai praeis žadintuvo nustatymai. Žadintuvo parengtį rodo šviečiantis ALM šviesos diodas.

Norėdami išjungti aliarmo funkciją, spauskite ALARM mygtuką ilgiau, kol užges ALM šviesos diodas. Pavojaus signalas nebus įjungtas.11

Norėdami pradėti snausti, kol veikia žadintuvas, paspauskite mygtuką SNOOZE/DIMMER.

Žadintuvas bus nutildytas 10 minučių. Po 10 minučių žadintuvas vėl suskambės.

Norėdami išjungti žadintuvą, paspauskite bet kurį mygtuką (išskyrus SNOOZE DIMMER). Žadintuvas bus išjungtas ir vėl įjungtas po 24 valandų. Jei naudotojas neišjungia žadintuvo, jis gali veikti 10 minučių, jei pasirenkamas garsinis signalas (01), ir vieną valandą, jei pasirenkamas FM radijas (02). 8 Ekrano ryškumo reguliavimas

Paspauskite SNOOZE/DIMMER mygtuką, kad sureguliuotumėte 6 ekrano ryškumo lygius.

Akumuliatoriaus montavimas

Pasukite prietaisą taip, kad būtų galima atidaryti gale esantį akumuliatoriaus skyrių. L T

Atsargiai nuimkite akumuliatoriaus skyriaus dangtelį.

Dėdami baterijas (2 x AAA, 1,5 V), įsitikinkite, kad jų poliškumas yra teisingas.

Vėl atsargiai uždarykite akumuliatoriaus skyriaus dangtelį taip, kad dangtelio tvirtinimo ąselės įeitų į korpusą. Įdėjus baterijas (2x AAA, 1,5 V), laikas bus rodomas net ir dingus elektrai. Išsikrovus akumuliatoriui, laikrodžio laikas nebus išsaugotas. Baterijos į komplektą neįeina.

Valymas Kad išvengtumėte elektros smūgio pavojaus, nevalykite prietaiso šlapia šluoste arba po tekančiu vandeniu. Prieš valydami ištraukite elektros tinklo kištuką ir išjunkite prietaisą! Nenaudokite jokių toliau išvardytų priemonių: druskos vandens, insekticidų, tirpiklių, kurių sudėtyje yra chloro arba rūgšties (sal amonio). Korpusą valykite minkšta šluoste, sudrėkinta vandeniu. Nenaudokite metilo spirito, skiediklių ir pan.; jie gali pažeisti įrenginio paviršių.12

Naudokite originalų išorinio įrenginio įkrovimo kabelį (USB) ir prijunkite USB kištuką prie USB lizdo, esančio "DiGICLOCK 1" nugarėlėje.

Išorinį įrenginį galima įkrauti maksimalia 0,5 A srove, esant 5 V įtampai.

Problemų sprendimas Jei įrenginys neveikia taip, kaip numatyta, patikrinkite jį pagal toliau pateiktą lentelę. Simptomas Galima priežastis Įrenginys neįsijungia. Įrenginys nėra maitinamas. Nėra garso. Padidinkite garsą. FM priėmimas yra prastas Visiškai nuimkite anteną. Pakeiskite antenos arba paties prietaiso padėtį Prietaisas neveikia, prietaisas sugedo. Atjunkite įrenginį nuo elektros tinklo ir vėl įjunkite jį į elektros tinklą. Girdimi garsai. Šalia įrenginio yra mobilusis telefonas arba kitas prietaisas, skleidžiantis trukdančias radijo bangas. Pašalinkite mobilųjį telefoną ar įrenginį iš radijo imtuvo artumo.

Techniniai duomenys Priėmimo šaltiniai

Maitinimo šaltinis DC 5,0 V /1A Dažnis UKW: 87,5 - 108 MHz Energijos suvartojimas Veikimo metu maks.: 5 W, budėjimo režimu: < 1W Išėjimo galia 2 W RMS Aplinkos drėgmė Veikimo metu: 30-80% Aplinkos temperatūra Darbo metu: 0 ~ 35 °C USB 5 V / 0,5 A (maks.) Svoris (kg) 800g Matmenys (plotis x aukštis x gylis) cm 20,5 x 8,5 x 6 cm13

14 Maitinimo šaltinio techninės specifikacijos Tiekėjas

DONGGUAN REYI POWER ELECTRONICS

CO. , LTD Modelis RY050100EU Įėjimo įtampa

100-240 V KINTAMOJI SROVĖ

Įvesties dažnis 50-60 Hz Išėjimo įtampa

5,0 V NUOLATINĖ SROVĖ

Išėjimo srovė 1,0 A Išėjimo galia 5,0 W Vidutinis efektyvumas darbo režimu 74,16% Energijos suvartojimas be apkrovos 0,063 WTechniSat DIGICLOCK 12
