NÁVOD K OBSLUZE DigiClock 1 TECHNISAT

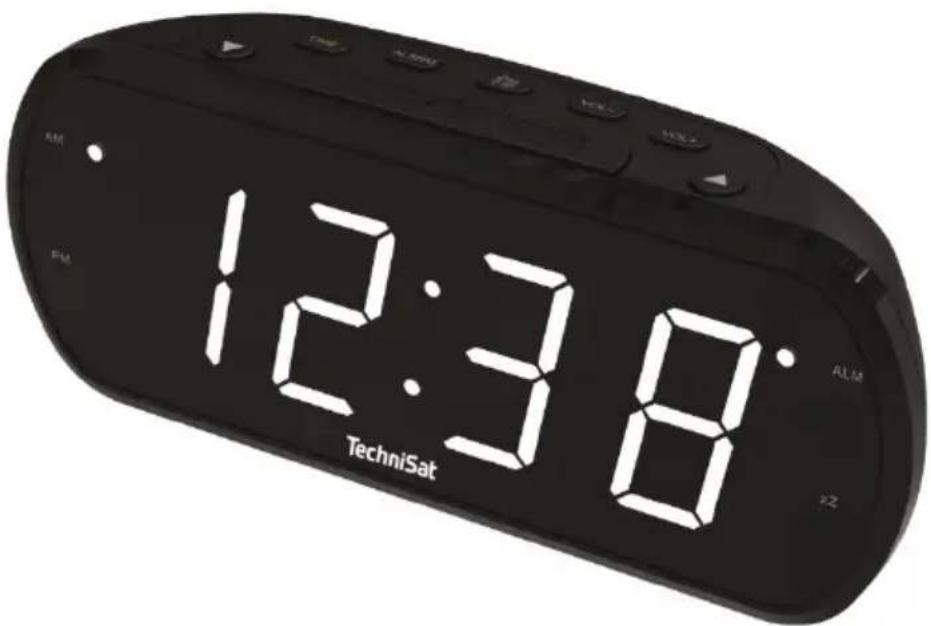

Pohled zepředu a zezadu

Nastavení budíku (krátké stisknutí) 13. ČAS Zapnutí/vypnutí budíku (dlouhé stisknutí 14. SNOOZE/DIMMER (stmívání)

Dole4 3 Bezpečnostní pokyny

Předmluva Vážení zákazníci, Děkujeme, že jste si vybrali radiobudík TechniSat. Tento návod k obsluze vám má pomoci seznámit se s funkcemi nového přístroje a optimálně je využívat. Pomůže vám používat rádio bezpečně a k určenému účelu. Je určen všem, kteří přístroj instalují, obsluhují, čistí nebo likvidují. Návod k obsluze si uschovejte na bezpečném místě pro budoucí použití. Tým TechniSat

Použité symboly a značky V této příručce: Označuje bezpečnostní pokyn, jehož nedodržení může způsobit. způsobit vážné zranění nebo smrt. Dodržujte následující signální slova: NEBEZPEČÍ - vážné zranění s následkem smrti. VAROVÁNÍ - Těžké zranění, které může vést k úmrtí. C S POZNÁMKA - Zranění. Uvádí upozornění, které je třeba dodržovat, aby nedošlo k poruše zařízení, ztrátě dat nebo jejich nesprávnému použití nebo nechtěnému provozu. Popisuje také další funkce zařízení. Varování před elektrickým napětím. Dodržujte všechny bezpečnostní pokyny, abyste předešli úrazu elektrickým proudem. Spotřebič nikdy neotvírejte.

zařízení: Použití v interiéru - spotřebiče označené tímto symbolem jsou vhodné pouze pro použití v interiéru. Vaše zařízení je označeno CE a splňuje všechny požadované normy EU. Tento spotřebič byl navržen a vyroben z vysoce kvalitních materiálů a součástí, které jsou vhodné pro opakované použití. Symbol přeškrtnuté popelnice na kolečkách označuje, že tento výrobek podléhá oddělenému sběru v souladu se směrnicí Evropského parlamentu a Rady 2012/19/EU a v souladu se směrnicí Evropského parlamentu a Rady 2006/66/ES, a informuje vás, že elektrická a elektronická zařízení, jakož i baterie a akumulátory po skončení jejich životnosti, se nesmí likvidovat společně s ostatním odpadem z5 domácnost. Uživatel je povinen jej odevzdat provozovateli systému sběru odpadních elektrických a elektronických zařízení a baterií a akumulátorů. a to i do příslušného obchodu, místního sběrného místa nebo obecní jednotky. Odpadní zařízení může mít škodlivé účinky na životní prostředí a lidské zdraví vzhledem k možnému obsahu nebezpečných látek, směsí

složek. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace, odpadních zařízení. V této fázi se formují postoje, které ovlivňují zachování společného dobra, kterým je čisté životní prostředí. Domácnosti jsou také jedním z největších uživatelů drobného vybavení a racionální nakládání s tímto vybavením ovlivňuje využití druhotných surovin. V případě nesprávné likvidace tohoto výrobku mohou být uloženy sankce v souladu s vnitrostátními právními předpisy Na konci životního cyklu výrobku by neměl být likvidován společně s běžným domovním odpadem, ale ve sběrném místě pro použitá elektrická a elektronická zařízení. To je označeno symbolem na výrobku, v návodu k použití nebo na obalu. Materiály jsou recyklovatelné podle označení. Opětovným použitím, recyklací nebo jiným způsobem recyklace starého zařízení významně přispíváte k ochraně životního prostředí.

Účel TechniSat DIGICLOCK 1 je určen pro příjem rozhlasového vysílání UKW. Zařízení je určeno pro soukromé použití a není vhodné pro komerční účely.

Bezpečná manipulace Dodržujte následující pokyny, abyste minimalizovali bezpečnostní rizika, zabránili poškození zařízení a přispěli k ochraně životního prostředí. Pečlivě si přečtěte všechny bezpečnostní pokyny a uschovejte si je pro budoucí použití. Vždy dodržujte všechna varování a pokyny uvedené v tomto návodu a na zadní straně spotřebiče. NEBEZPEČÍ! Spotřebič nikdy neotvírejte! Dotýkání se živých součástí je životu nebezpečné! POZOR! Nebezpečí udušení! Nenechávejte obal a jeho části v péči dětí. Nebezpečí udušení fóliemi a jinými obalovými materiály! Abyste zajistili správné používání spotřebiče a předešli jeho poškození a zranění osob, je nutné dodržovat všechny následující pokyny.

Spotřebič neopravujte sami. Opravy by měli provádět pouze vyškolení odborníci. Obraťte se na naše střediska zákaznického servisu.6

Přístroj smí být provozován pouze za podmínek prostředí, které jsou pro něj určeny.

Spotřebič nevystavujte kapající nebo stříkající vodě. Pokud se do spotřebiče dostane voda, vypněte jej a informujte servisní oddělení.

Kromě běžného používání nevystavujte přístroj zdrojům tepla, které jej zahřívají.

V případě zjevné závady na spotřebiči, zápachu nebo kouře, závažných závad nebo poškození krytu se neprodleně obraťte na servisní středisko.

Přístroj smí být provozován pouze při uvedeném síťovém napětí. Nikdy se nepokoušejte přístroj provozovat při jiném napětí.

Pokud je jednotka poškozená, nesmí se používat.

Přístroj nepoužívejte v blízkosti vany, sprchy, bazénu nebo tekoucí/stříkající vody. Hrozí nebezpečí úrazu elektrickým proudem a/nebo poškození zařízení.

Do přístroje nesmí spadnout cizí předměty, např. jehly, mince apod. Nedotýkejte se kovovými předměty nebo prsty připojovacích kontaktů. Mohlo by to způsobit zkrat.

Spotřebič není určen pro použití osobami (včetně dětí) s C S omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a/nebo znalostí, pokud se jim nedostalo dohledu nebo instrukcí k používání zařízení od osoby odpovědné za jejich bezpečnost.

Je zakázáno provádět změny na zařízení.

Právní pokyny Společnost TechniSat tímto prohlašuje, že rádiové zařízení typu DIGICLOCK 1 je v souladu se směrnicí 2014/53/EU a RoHS. Úplné znění EU prohlášení o shodě je k dispozici na následující webové adrese: hGp://konf.tsat.de/?ID=24699 Společnost TechniSat neodpovídá za poškození výrobku způsobené vnějšími vlivy, opotřebením nebo nesprávným zacházením, neautorizovanými opravami, úpravami nebo nehodami. Změny a tiskové chyby vyhrazeny. Reprodukce a rozmnožování pouze se souhlasem vydavatele. Nejnovější verze příručky je k dispozici ve formátu PDF v oblasti pro stahování na domovské stránce TechniSat na adrese www.technisat.pl.

Informace o službě Tento výrobek je testován na kvalitu a vztahuje se na něj zákonná záruka 24 měsíců od data zakoupení. Uschovejte si prosím doklad o koupi. V případě reklamace7 Náklady na dopravu přímo k výrobci hradí zákazník. V případě dotazů a informací nebo problémů s tímto zařízením je k dispozici naše technická horká linka: pondělí. - od 8:00 do 16:00 hodin na telefonním čísle: [phone]. Ručitel se v rámci poskytnuté záruky zavazuje odstranit na vlastní náklady případné vady výrobku. Odstranění vad se uskuteční výměnou vadného výrobku za nový, bezvadný, nebo jeho opravou. Pro uplatnění záruky musí kupující nahlásit vadný výrobek na prodejním místě, kde byl výrobek zakoupen, a vadný výrobek tam doručit. Výrobek musí být dodán kompletní. Záruka se nevztahuje na vady výrobku způsobené kupujícím nebo vzniklé v důsledku:

používat nebo instalovat výrobek v rozporu s návodem k použití,

nesprávné skladování nebo údržba spotřebiče,

opravy nebo úpravy výrobku prováděné neoprávněnými osobami,

vniknutí kapalin nebo cizích těles,

údery blesku a přepětí v elektrickém vedení Ustanovení záruky nevylučují, neomezují ani nepozastavují práva kupujících (spotřebitelů) podle obecně platných právních předpisů (záruka). Podrobné informace o výrobku, včetně pravidel a postupů pro záruční řízení, přidělení čísla RMA, je možné získat na adrese telefonicky 71 310 41 48 nebo e-mailem [e-mail] , v pracovní dny, 8:00 až 16:00. Žádosti o servis online na adrese: www.serwis.technisat.com.8 4 Popis zařízení

Obsah zařízení Zkontrolujte, zda jsou zahrnuty následující položky: 1x TechniSat DIGICLOCK 1 1x návod k obsluze 1x napájecí zdroj

Speciální funkce Rádio má následující speciální funkce:

Rozsah příjmu UKW 87,5-108 MHz (analogově).

Programovatelný budík s funkcí opakovaného buzení

Port USB pro nabíjení mobilních telefonů (max. 0,5 A)

Příprava zařízení k provozu

Nastavení drátové antény Počet a kvalita přijímaných stanic závisí na podmínkách příjmu v místě instalace. Vynikajícího příjmu lze dosáhnout s anténou fdrut.

Umístěte drátěnou anténu a natáhněte ji podélně. C S Přesné umístění drátové antény je často důležité, zejména v okrajových oblastech příjmu FM. První hledání začněte u okna směrem ke stožáru vysílače. Za špatného počasí může být příjem omezen. Během přehrávání stanic se nedotýkejte drátové antény. Mohlo by to vést k rušení příjmu a ke ztrátě zvuku.

Připojení k napájení POZOR! Nedotýkejte se zdroje napájení mokrýma rukama, hrozí nebezpečí úrazu elektrickým proudem! POZOR! Síťový kabel napájecího zdroje umístěte tak, aby o něj nikdo nezakopl.

Připojte síťovou zástrčku napájecí jednotky DIGICLOCK 1 do síťové zásuvky (100-240 V ~ 50/60 Hz ).

Před připojením zařízení (napájecí jednotky) do zásuvky se ujistěte, že provozní napětí zařízení odpovídá místnímu síťovému napětí. Pokud přístroj nepoužíváte, vytáhněte zástrčku napájecího kabelu ze zásuvky. Vytáhněte zástrčku (napájecí zdroj), nikoli kabel. Před bouřkou odpojte zařízení ze zásuvky. Pokud nebudete spotřebič delší dobu používat, např.9 před.10 dlouhé cestě, odpojte jej od elektrické sítě. Teplo vznikající při provozu musí být odváděno dostatečnou cirkulací vzduchu. Proto spotřebič nezakrývejte a neumisťujte jej do uzavřené skříně. Kolem spotřebiče zajistěte volný prostor alespoň 10 cm.

Obecné funkce zařízení

Pro zajištění dobrého příjmu FM zcela odstraňte drátovou anténu, která je umístěna na zadní straně přístroje.

Připojte napájecí zdroj k napájecímu vstupu DC IN (7).

Stiskněte tlačítko Rádio FM. Zařízení by mělo být používáno pouze s dodaným napájecím zdrojem. Pokud zařízení nebudete delší dobu používat, odpojte napájecí zdroj ze zásuvky.

Chcete-li zařízení vypnout, stiskněte znovu tlačítko FM rádio. Zařízení se vrátí k zobrazení času

Stisknutím tlačítek hlasitosti upravte hlasitost.

Hlasitost +- hlasitěji

Hlasitost - - tišší. 5 Nastavení času Aby hodiny správně fungovaly, je třeba je před prvním použitím nastavit. Po zapnutí rádia je LCD displej v režimu zobrazování času a ukazuje 0:00. Pro přístup k nastavení času by rádio mělo být v pohotovostním režimu. Během přehrávání FM není možné měnit zobrazený čas. Pro přístup k nastavení času:

Vypněte rádio stisknutím tlačítka FM rádio.

Rádio je nyní v pohotovostním režimu. Na displeji se zobrazí aktuální čas.

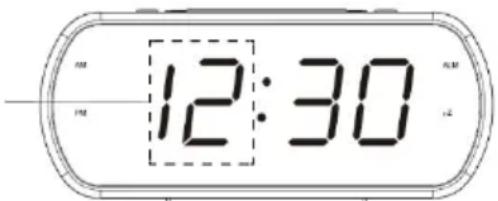

Stisknutím tlačítka TIME spustíte změnu času.11

Stisknutím tlačítka TIME volbu potvrďte.

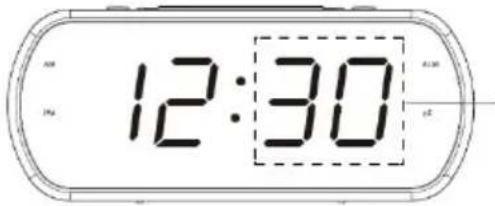

Poté pomocí tlačítek a nastavte minuty.

Opětovným stisknutím tlačítka TIME potvrdíte výběr a dokončíte nastavení času. Pokud po dobu přibližně 10 sekund nedojde k žádné aktivitě, zařízení se vrátí do režimu zobrazení času (pohotovostní režim). Uložená časová nastavení se při výpadku napájení ztratí.

Pro zajištění dobrého příjmu FM zcela odstraňte drátovou anténu, která je umístěna na zadní straně přístroje.

Stiskněte tlačítko Rádio FM. Rádio je v režimu přehrávání FM.

Pomocí tlačítek nahoru nebo dolů , můžete nastavit další dostupnou stanici.

Dlouhé podržení tlačítka nahoru nebo dolů během skenování umožní zastavit skenování na aktuální frekvenci. Pokud je příjem příliš slabý a na přijímané stanici je šum, zkuste příjem zlepšit změnou polohy teleskopické antény. Pro maximální příjem FM tuneru by měla být drátová anténa zcela vysunutá, aby byl příjem FM rádia co nejlepší.

Chcete-li spustit automatické vyhledávání rozhlasových programů, stiskněte a podržte tlačítko FM rádio po dobu 3 sekund.

Zařízení automaticky vyhledává a ukládá rozhlasové stanice. Během vyhledávání se na displeji zobrazuje počet nalezených rozhlasových stanic. Přístroj používá při automatickém vyhledávání funkci AUTO SEARCH, která automaticky uloží prvních 20 nalezených stanic. o silný signál FM do seznamu oblíbených. První nalezené silné rozhlasové stanice se uloží do předvoleb počínaje číslem 1 a konče číslem 20. Po dokončení skenování se tlačítky nahoru nebo dolů změní oblíbené programy (P01-P20).12 Pro nejlepší příjem FM úplně roztáhněte drátovou anténu. Vyhněte se blízkosti reproduktorů nebo jiných elektrických zařízení.

Vyvolání uloženého programu

Přednastavené stanice lze vyvolat postupným stisknutím tlačítek nahoru nebo dolů a výběrem příslušného čísla programu (P01 - P20). Počet programů dostupných v seznamu oblíbených závisí na kvalitě příjmu. 7 Funkce alarmu Rádio umožňuje nastavit dva alarmy v předem určený čas. Může fungovat jako budík nebo přehrávat rozhlasovou stanici.

Nastavení času buzení (budík) Nastavení alarmu i jeho deaktivace může probíhat pouze v pohotovostním režimu.

Stisknutím tlačítka FM rádio přepněte přístroj do pohotovostního režimu (spánku).

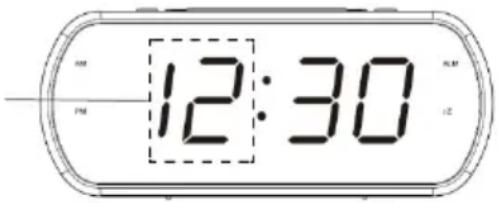

Chcete-li spustit nastavení budíku, stiskněte tlačítko ALARM.

Nastavení času potvrďte stisknutím tlačítka ALARM.

Poté pomocí tlačítek a nastavte minuty.

Stisknutím tlačítka ALARM potvrďte a zadejte nastavení zvuku alarmu.

Pomocí tlačítek a vyberte typ buzení. 01 - bzučák, 02 - buzení rádiem FM.

Poté potvrďte výběr tlačítkem ALARM.

Deaktivace alarmu Budík se automaticky aktivuje, jakmile projde nastavením budíku. Připravenost budíku je indikována rozsvícenou kontrolkou ALM.

Chcete-li funkci alarmu deaktivovat, stiskněte tlačítko ALARM déle, dokud kontrolka ALM nezhasne. Alarm se neaktivuje.13

Chcete-li spustit buzení během chodu budíku, stiskněte tlačítko SNOOZE/DIMMER.

Budík se na 10 minut ztiší. Po uplynutí 10 minut se budík znovu rozezní.

Chcete-li budík vypnout, stiskněte libovolné tlačítko (kromě SNOOZE DIMMER). Budík se vypne a znovu zapne po 24 hodinách. Pokud uživatel budík nevypne, může být v provozu 10 minut pro možnost bzučáku (01) a jednu hodinu pro možnost FM rádia (02). 8 Nastavení jasu displeje

Stisknutím tlačítka SNOOZE/DIMMER můžete nastavit 6 úrovní jasu displeje. 9 Instalace baterie

Otočte přístroj tak, aby bylo možné otevřít zadní přihrádku na baterie. C S

Opatrně sejměte kryt prostoru pro baterie.

Při vkládání baterií (2 x AAA, 1,5 V) dbejte na správnou polaritu.

Opatrně opět zavřete kryt prostoru pro baterii tak, aby se upevňovací oka krytu dostala do krytu. Instalace baterií (2x AAA, 1,5 V) zajistí udržení času i při výpadku napájení. Pokud se baterie vybijí, čas hodin se nezachová. Baterie nejsou součástí dodávky.

Čištění Abyste předešli riziku úrazu elektrickým proudem, nečistěte spotřebič mokrým hadříkem nebo pod tekoucí vodou. Před čištěním vytáhněte síťovou zástrčku a přístroj vypněte! Nepoužívejte žádný z následujících přípravků: Slanou vodu, insekticidy, rozpouštědla obsahující chlor nebo kyselinu (sal amoniakální). Kryt čistěte měkkým hadříkem navlhčeným vodou. Nepoužívejte metylalkohol, ředidla apod.; ty mohou poškodit povrch přístroje.14

Použijte originální nabíjecí kabel (USB) z externího zařízení a připojte zástrčku USB do zásuvky USB na zadní straně zařízení DiGICLOCK 1.

Externí zařízení lze nabíjet maximálním proudem 0,5 A při napětí 5 V. 12 Řešení problémů Pokud jednotka nefunguje tak, jak má, zkontrolujte ji podle následující tabulky. Symptom Možná příčina Zařízení se nezapne. Zařízení není napájeno. Není zde žádný zvuk. Zesilte hlasitost. Příjem FM je špatný Anténu zcela vyjměte. Změna polohy antény nebo samotného zařízení Zařízení nefunguje, zařízení se zhroutilo. Odpojte přístroj od elektrické sítě a znovu jej připojte k elektrické síti. Jsou slyšet zvuky. V blízkosti přístroje se nachází mobilní telefon nebo jiné zařízení vysílající rušivé rádiové vlny. Odstraňte mobilní telefon nebo zařízení z blízkosti rádia.

Technické údaje Zdroje příjmu

Napájení DC 5,0 V /1A Frekvence UKW: 87,5 - 108 MHz Spotřeba energie Za provozu max.: 5 W, v pohotovostním režimu: < 1W Výstupní výkon 2 W RMS Okolní vlhkost Během provozu: 30-80% Okolní teplota Během provozu: 0 ~ 35 °C USB 5V/ 0,5A (max.) Hmotnost (kg) 800g Rozměry (š x v x h) cm 20,5 x 8,5 x 6 cm15

14 Technické specifikace napájecího zdroje Dodavatel

DONGGUAN REYI POWER ELECTRONICS

CO. LTD Model RY050100EU Vstupní napětí AC 100-240 V Vstupní frekvence 50-60 Hz Výstupní napětí DC 5,0 V Výstupní proud 1,0 A Výstupní výkon 5,0 W Průměrná účinnost v provozním režimu 74,16% Spotřeba energie bez zatížení 0,063 WTechniSat DIGICLOCK 12
