| Zīmols | Elica |
| Modelis | NikolaTesla Flame BLA88 |
| Produkta veids | Gāzes plīts ar iebūvētu tvaiku nosūcēju |
| Degļu skaits | 4 (2 daļēji ātrie, 1 ātrais, 1 Dual) |
| Gāzes padeve | Dabasgāze G20/G25.3, LPG G30 (atbilstoši regulējumam) |
| Nominālais gāzes spiediens | 20 mbar (G20), 25 mbar (G25.3), 29/50 mbar (G30) |
| Dual degļa jauda (ārējais + iekšējais) | 2.7 kW + 0.8 kW |
| Ātrā degļa jauda | 3.0 kW |
| Daļēji ātrā degļa jauda (x2) | 1.75 kW katrs |
| Elektriskā padeve | 230 V ~ 50 Hz |
| Uzstādīšanas veids | Iebūvējams (3. klase) |
| Izgriezuma izmēri (G x D) | Apmēram 75-85 cm x 50-55 cm (atbilstoši instrukcijai) |
| Darba virsmas biezums | 2-6 cm (TOP uzstādīšana), 2.5-6 cm (FLUSH) |
| Minimālais sānu attālums | 40 cm no katras puses |
| Minimālais aizmugures attālums | 5 cm no sienas |
| Minimālais augšpuses attālums | 50 cm no piekārtajiem priekšmetiem |
| Aizdedze | Elektroniskā (dzirksteļaizdedze) |
| Drošība | Termopāris uz visiem degļiem, automātiska izslēgšanās nodzišanas gadījumā |
| Iebūvētais tvaiku nosūcējs | Jā, izvilkšana vai recirkulācija |
| Sūkšanas ātrumi | 5 (tai skaitā 2 laika ierobežoti Boost) |
| Tvaiku nosūcēja taimeris | Jā (15, 10 vai 5 minūtes atkarībā no ātruma) |
| Filtru piesātinājuma indikators | Jā (LED) |
| Tauku filtrs | Metāla, mazgājams (katru mēnesi) |
| Aktivētās ogles filtrs | Nemazgājams, jāmaina (recirkulācijas versija) |
| Virsmas materiāls | Stikls |
| Svars (aptuvens) | Apmēram 30 kg |
Bieži uzdotie jautājumi - NikolaTesla Flame BLA88 ELICA
Lietotāju jautājumi par NikolaTesla Flame BLA88 ELICA
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Plīts PDF formātā bez maksas! Atrodiet savu rokasgrāmatu NikolaTesla Flame BLA88 - ELICA un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. NikolaTesla Flame BLA88 zīmola ELICA.
LIETOŠANAS INSTRUKCIJA NikolaTesla Flame BLA88 ELICA
LV lerīkošanas un izmantošanas instrukcija
SL Navodila za montažo in uporabo
HR Uputstva za montažu i za uporabu

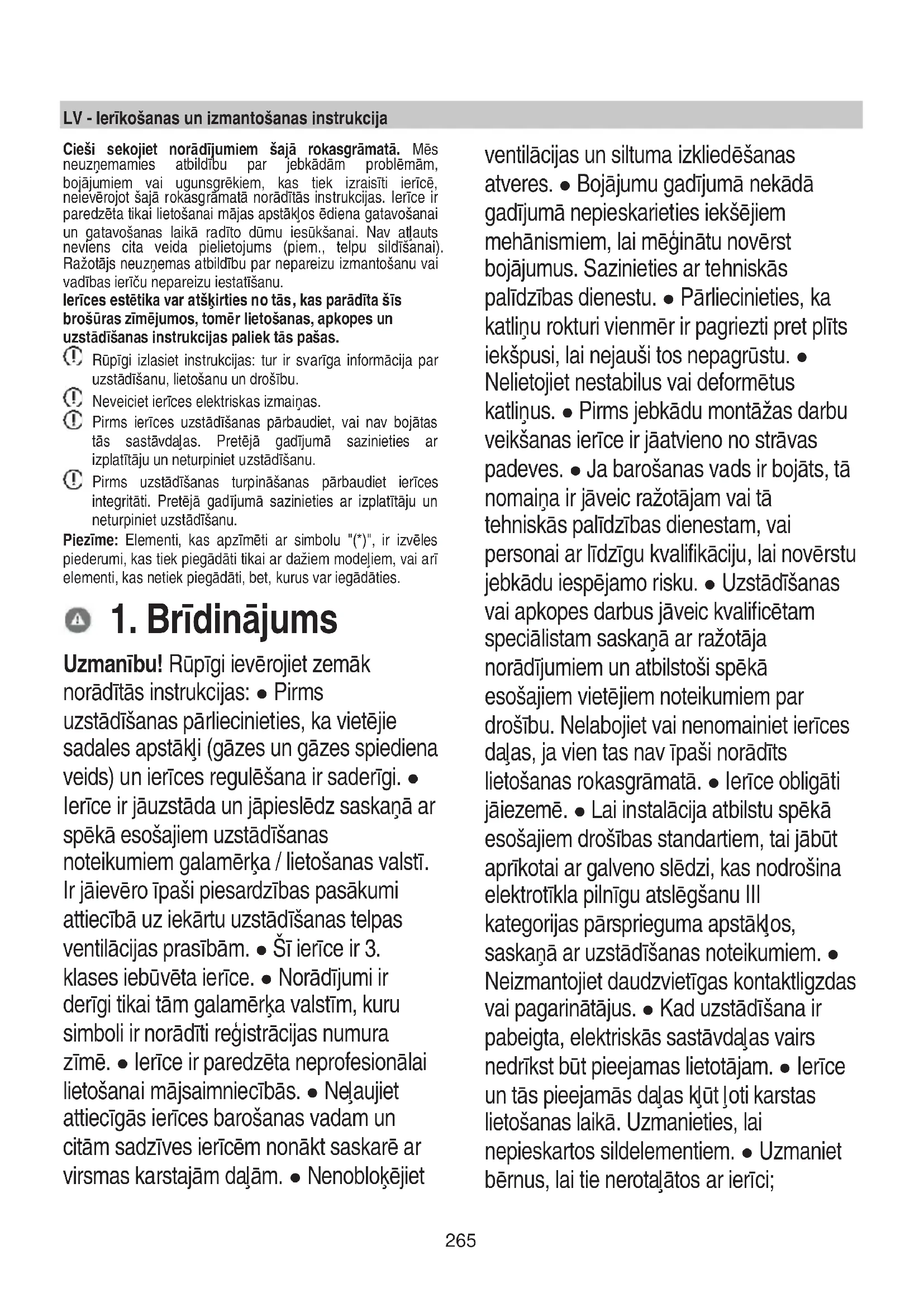

LV - lerīkošanas un izmantošanas instrukcija
Cieši sekojiet norādījumiem šajā rokasgrāmatā. Mēs neuzņemamies atbildību par jebkādām problēmām, bojājumiem vai ugunsgrēkiem, kas tiek izraisīti ierīcē, neievērojot šajā rokasgrāmatā norādītās instrukcijas. Ierīce ir paredzēta tikai lietošanai mājas apstākļos ēdiena gatavošanai un gatavošanas laikā radīto dūmu iesūkšanai. Nav atlauts neviens cita veida pielietojums (piem., telpu sildīšanai). Ražotājs neuzņemas atbildību par nepareizu izmantošanu vai vadības ieriču nepareizu iestatīšanu.
lerīces estētika var atšķirties no tās, kas parādīta šīs brošūras zīmējumos, tomēr lietošanas, apkopes un uzstādīšanas instrukcijas paliek tās pašas.
Rūpīgi izlasiet instrukcijas: tur ir svarīga informācija par uzstādīšanu, lietošanu un drošību.
Neveiciet ierīces elektriskas izmainas.
Pirms ierīces uzstādīšanas pārbaudiet, vai nav bojātas tās sastāvdaļas. Pretējā gadījumā sazinieties ar izplatītāju un neturpiniet uzstādīšanu.
Pirms uzstādīšanas turpināšanas pārbaudiet ierīces integritāti. Pretējā gadījumā sazinieties ar izplatītāju un neturpiniet uzstādīšanu.
Piezīme: Elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeliem, vai arī elementi, kas netiek piegādāti, bet, kurus var iegādāties.
1. Brīdinājums
Uzmanību! Rūpīgi ievērojiet zemāk norādītās instrukcijas: ● Pirms
uzstādīšanas pārliecinieties, ka vietējie sadales apstākļi (gāzes un gāzes spiediena veids) un ierīces regulēšana ir saderīgi.
lerīce ir jāuzstāda un jāpieslēdz saskaṇā ar spēkā esošajiem uzstādīšanas
noteikumiem galamērka / lietošanas valstī.
Ir jāievēro īpaši piesardzības pasākumi attiecībā uz iekārtu uzstādīšanas telpas ventilācijas prasībām. • Šī ierīce ir 3.
klases iebūvēta ierīce. • Norādījumi ir derīgi tikai tām galamērka valstīm, kuru simboli ir norādīti registrācijas numura
zīmē. • lerīce ir paredzēta neprofesionālai lietošanai mājsaimniecībās. • Neļaujiet
attiecīgās ierīces barošanas vadam un citām sadzīves ierīcēm nonākt saskarē ar virsmas karstajām daļām. • Nenobloķējiet
ventilācijas un siltuma izkliedēšanas atveres. ● Bojājumu gadījumā nekādā gadījumā nepieskarieties iekšējiem mehānismiem, lai mēginātu novērst bojājumus. Sazinieties ar tehniskās palīdzības dienestu. ● Pārliecinieties, ka katliņu rokturi vienmēr ir pagriezti pret plīts iekšpusi, lai nejauši tos nepagrūstu. ● Nelietojiet nestabilus vai deformētus katliņus. ● Pirms jebkādu montāžas darbu veikšanas ierīce ir jāatvieno no strāvas padeves. ● Ja barošanas vads ir bojāts, tā nomaiņa ir jāveic ražotājam vai tā tehniskās palīdzības dienestam, vai personai ar līdzīgu kvalifikāciju, lai novērstu jebkādu iespējamo risku. ● Uzstādīšanas vai apkopes darbus jāveic kvalificētam speciālistam saskaņā ar ražotāja norādījumiem un atbilstoši spēkā esošajiem vietējiem noteikumiem par drošību. Nelabojiet vai nenomainiet ierīces daļas, ja vien tas nav īpaši norādīts lietošanas rokasgrāmatā. ● lerīce obligāti jāiezemē. ● Lai instalācija atbilstu spēkā esošajiem drošības standartiem, tai jābūt aprīkotai ar galveno slēdzi, kas nodrošina elektrotīkla pilnīgu atslēgšanu lll kategorijas pārsprieguma apstākļos, saskaņā ar uzstādīšanas noteikumiem. ● Neizmantojiet daudzvietīgas kontaktligzdas vai pagarinātājus. ● Kad uzstādīšana ir pabeigta, elektriskās sastāvdaļas vairs nedrīkst būt pieejamas lietotājam. ● lerīce un tās pieejamās daļas klūt ľoti karstas lietošanas laikā. Uzmanieties, lai nepieskartos sildelementiem. ● Uzmaniet bērnus, lai tie nerotalātos ar ierīci;
aizsargājiet bērnus un uzraugiet tos, jo pieejamās daļas lietošanas laikā var sakarst. ● Lietošanas laikā un pēc lietošanas nepieskarieties ierīces sildelementiem. ● Izvairieties no saskares ar drānu vai citu degošu materiālu, iekams ierīces visas daļas nav pietiekami atdzisušas. ● Neuzglabājiet uzliesmojošu materiālu uz ierīces vai tās tuvumā. ● Sakarsēti tauki un ellas viegli aizdegas. Pievērsiet īpašu uzmanību ēdieniem, kas bagāti ar taukiem un ellu. ● Ja virsma ir saplaisājusi, izslēdziet ierīci, lai izvairītos no elektriskās strāvas trieciena. ● lerīce nav paredzēta darbināšanai ar ārējo taimeri vai atsevišku tālvadības sistēmu. ●
Gatavošanas process ir jāuzrauga. NEKAD nedzēsiet liesmas arūdeni. Tā vietā izslēdziet ierīci un noslāpējiet liesmu, piemēram, ar vāku vai ugunsdrošības segu. Ugunsbīstamība: nenovietojiet priekšmetus uz gatavošanas virsmas. Neizmantojiet tvaika tīrītājus. Pirms modela pieslēgšanas elektrotīklam: pārbaudiet datu plāksnīti (piestiprināta ierīces apakšējā daļā), lai pārliecinātos, vai spriegums un jauda atbilst tīklam un, vai kontaktligzda ir piemērota. Ja rodas šaubas, sazinieties ar kvalificētu elektriķi.
Svarīgi: • Pēc lietošanas izslēdziet gatavošanas virsmu ar galveno vadības ierīci. • Lai izvairītos no šķidruma noplūdēm, samaziniet karstuma padevi. • Neatstājiet sildelementus ieslēgtus ar tukšiem katliem un pannām vai bez katliem. • Kad gatavošana ir pabeigta, izslēdziet attiecīgo zonu. • Nekad neatstājiet tukšus katlus uz darbībā esošajām sildīšanas elementiem. •
Neizmantojiet traukus, kas izvirzās ārpus virsmas malām. • UZMANĪBU! Stikla virsmas bojājuma gadījumā: • 1) nekavējoties izslēdziet visus deglus, atslēdziet ierīci no strāvas padeves. • 2) nepieskarieties ierīces virsmām. • 3) neizmantojiet ierīci. • UZMANĪBU! Gāzes virsmas lietošana rada siltuma, mitruma un sadegšanas produktus telpā, kur tā ir uzstādīta. Pārliecinieties, vai telpa ir labi vēdināta, jo īpaši, kad ierīce tiek lietota. Atveriet ventilācijas atveres vai uzstādiet mehānisku ventilācijas ierīci. • Ilgstošai un intensīvai ierīces lietošanai var būt nepieciešama papildu ventilācija (piemēram, loga atvēršana) vai efektīvāka ventilācija (piemēram, palielinot mehāniskās ventilācijas līmeni, ja tāds ir). •
UZMANĪBU! lerīce ir paredzēta tikai lietošanai mājas apstāklos ēdiena gatavošanai. Nav atļauts neviens cita veida pielietojums (piem., telpu sildīšanai). Nekad nekarsējiet skārda bundžu vai burku, kas satur pārtikas produktus, iepriekš to neatverot: tā var uzsprāgt! Katli jānovieto tieši uz plīts virsmas, un tiem jābūt centrētiem. Nekādā gadījumā neievietojiet neko starp katlu un plīts virsmu. Ierīces lietošana telpā, kurā tā ir uzstādīta, rada siltumu un mitrumu. Pārliecinieties, vai virtuve ir pietiekami vēdināta; turiet ventilācijas atveres atvērtas atbilstoši spēkā esošajiem noteikumiem. Ilgstošai ierīces lietošanai var būt nepieciešama papildu ventilācija, piemēram, loga atvēršana. Ja deglis nav izgaismojies pēc 15 sekundēm, atveriet istabas durvis un pagaidiet vismaz vienu minūti, pirms mēģināt vēlreiz. Uz
virsmām bez drošības, ja degla liesmas nodziest, aizveriet atbilstošo krānu un nemēginiet to vēlreiz ieslēgt ātrāk par minūti. • Pēc gatavošanas beigām ir ieteicams aizvērt arī padeves galveno un/vai balona krānu. • Pirms jebkurām tīrīšanas vai tehniskās apkopes darbībām, atslēdziet produktu no tīkla, izņemot kontaktdakšu vai izslēdzot dzīvesvietas galveno slēdzi. • Veicot visas uzstādīšanas un tehniskās apkopes darbības, lietojiet darba cimdus. • Šo iekārtu drīkst izmantot bērni, kas sasnieguši vismaz 8 gadu vecumu, un personas ar ierobežotām fiziskām, maņu vai garīgām spējām vai arī bez pieredzes vai nepieciešamajām zināšanām, ja vien tās tiek uzraudzītas, vai pēc tam, kad tās ir saņēmušas norādījumus par ierīces drošu izmantošanu un izpratušas ar to saistītos riskus. • Bērni ir jāuzrauga, lai tie nespēlētos ar iekārtu. • Tīrīšanu un tehnisko apkopi nevar veikt bērni bez uzraudzības. • Bērni, kas jaunāki par 8 gadiem, jāsargā no ierīces. • Bērni nedrīkst spēlēties ar ierīci. • Telpā ir jābūt pietiekamai ventilācijai, kad virtuves tvaiku nosūcējs tiek vienlaicīgi lietots ar citām gāzu vai citu degvielu dedzināšanas iekārtām. • Tvaiku nosūcējs ir bieži jātīra gan no iekšienes, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), tomēr rūpīgi ievērojiet to, kas ir norādīts tehniskās apkopes norādījumos. • Tvaiku nosūcēja tīrīšanas un nomaiņas, kā arī filtru tīrīšanas noteikumu neievērošana izraisa ugunsgrēka risku. • Ir stingri aizliegts gatavot ēdienu uz atklātas liesmas. • Atklātas liesmas izmantošana ir kaitīga filtriem un var izraisīt ugunsgrēkus, tādēļ no tās ir jāizvairās visos gadījumos. ● Cepšana ir jāveic uzraudzībā, lai izvairītos no tā, ka ellā pārkarst un aizdegas. ● UZMANĪBU! Kad plīts ir darbībā, tvaiku nosūcēja pieejamās daļas var sakarst. ● Uzmanību! Nepieslēdziet iekārtu pie elektrotīkla, kamēr uzstādīšana nav pilnībā pabeigta. ● Attiecībā uz tehniskajiem un drošības pasākumiem, kas ir jāpiemēro dūmgāžu izvadei, stingri ievērojiet to, kas ir paredzēts vietējo likumdevēju noteikumos. ● lesūktais gaiss nav jānovirza cauruļvadā, kas tiek lietots tādu dūmgāžu izvadei, kas ir radītas ar gāzu vai citu degvielu dedzināšanas iekārtām. ● Nekad nelietojiet tvaiku nosūcēju bez pareizi uzstādīta režga! ● Lietojiet tikai tās stiprinājuma skrūves, kas tiek piegādātas komplektācijā ar produktu tā uzstādīšanai, ja tās nav komplektācijā, iegādājieties pareiza veida skrūves. Lietojiet pareizu skrūvju garumu, kas ir norādītas Uzstādīšanas rokasgrāmatā. ● Kad virtuves tvaiku nosūcējs un ierīces, kas tiek darbinātas ar energiju, kas nav elektrība, darbojas vienlaicīgi, negatīvajam spiedienam telpā nav jābūt lielākam par 4 Pa (4 × 10-5 bar). Šī ierīce ir marķēta saskaņa ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Pārliecinieties, vai šis produkts tiek apglabāts pareizi; tas palīdzēs novērst iespējamās negatīvās sekas, kas var tikt atstātas uz vidi un veselību.
Simbols ☐ uz izstrādājuma vai pavaddokumentiem norāda, ka šo izstrādājumu nedrīkst uzskatīt par sadzīves atkritumu, bet tas jānodod piemērotā savākšanas punktā elektrisko un elektronisko iekārtu pārstrādei. Atbrīvoties no izstrādājuma saskaņā ar vietējiem noteikumiem par atkritumu apglabāšanu. Lai iegūtu plašāku informāciju par šī izstrādājuma apstrādi, regenerāciju un pārstrādi, lūdzu, sazinieties ar vietējo iestādi, sadzīves atkritumu savākšanas pakalpojumu dienestu vai veikalu, kur produkts tika iegādāts.
lekārta ir izstrādāta, pārbaudīta un īstenota saskaṇā ar šādiem standartiem:
- Drošiba: EN/IEC 60335-1; EN/IEC 60335-2-102, EN/IEC 60335-2-31, EN/IEC 62233, EN30-1.
- Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301; EN30-2-1.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Padomi pareizai lietošanai, lai samazinātu ietekmi uz apkārtējo vidi: Sākot gatavot, ieslēdziet ierīci ar minimālo ātrumu, atstājot to ieslēgtu dažas minūtes pat pēc gatavošanas beigām. Palieliniet ātrumu tikai lielā dūmu un tvaiku daudzumā, lietojot palielināšanas funkciju tikai ārkārtas gadījumos. Lai uzturētu smaku samazināšanas sistēmu efektīvu, nomainiet, kad nepieciešams, ogles filtru/-us. Lai uzturētu tauku filtru efektīvu, nepieciešamības gadījumā iztīriet to. Lai optimizētu efektivitāti un samazinātu troksni, lietojiet maksimālo šajā rokasgrāmatā norādīto caurulvadu sistēmas diametru.
2. Izmantošana
2.2 Enerğijas taupišana

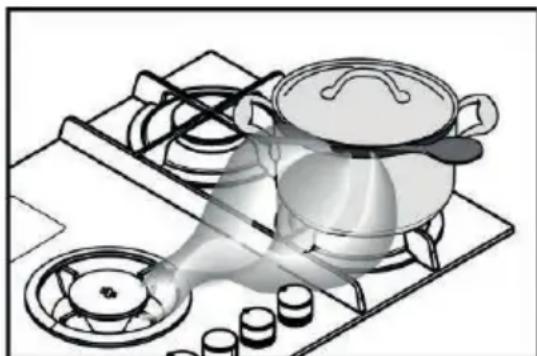

N.B.= ir ieteicams izmantot degliem piemērotu diametru pannas, izvairoties no tā, ka liesma ar maksimālu padevi iznāk no to apakšas
Lai iegūtu vislabākos rezultātus, mēs iesakām:
- Izmantojiet katlus un pannas ar apakšējo diametru, kas piemērots deglu izmēram.
Lai redzētu katram deglim piemērotas pannas diametru, skatiet šīs rokasgrāmatas ilustrēto dalu.
- Izmantojiet tikai katlus un pannas ar plakanu dibenu.
- Ja iespējams, gatavošanas laikā uzlieciet katliem vākus
- Dārzenus, kartupeļus, u.c. vāriet nelielā ūdens daudzumā, lai saīsinātu gatavošanas laiku.
- Izmantojot spiediena katlu, vēl vairāk tiek samazināts energijas patērinš un gatavošanas laiks
- Novietojiet katlu gatavošanas zonas centrā, kas apzīmēts uz plīts virsmas.
- Lai samazinātu energijas patēriņu, ir ieteicams pielāgot deglus tādam līmenim, kas ir piemērots gatavošanai. Lai nodrošinātu maksimālu tvaiku nosūkšanu, novietojiet kausu starp vāku un katlu, jo īpaši augstiem katliņiem.
Aspiratora lietošana
iesūkšanas sistēma var tikt lietota iesūkšanas versijā ar izvadi uz āru vai filtrējošā versijā ar iekšējo recirkulāciju.
lesūkšanas versija
7. att.
Tvaiki uz ārpusi tiek izvadīti ar caurulēm (jāiegādājas atseviški), kas tiek piestiprinātas pie komplektācijas savienojuma atloka.
Izplūdes caurules diametram ir jābūt vienādam ar savienojuma gredzena diametru:
- taisnstūra izvades gadījumā 222 x 89 mm
- apalas izvades gadijumā ∅ 150 mm (*)
Papildu informāciju skatiet iesūkšanas versijas piederumu lapā, kas atrodas šīs rokasgrāmatas ilustrētajā dalā. 7c att.
Pieslēdziet produkta caurules un izplūdes atveres pie sienas atveres ar diametru, kas ir vienāds ar gaisa izplūdes diametru (savienojuma atloks).
Mazāka diametra caurułu un izplūdes atveru lietošana izraisīs iesūkšanas veiktspējas samazināšanos un krasu trokšņa līmeņa palielināšanos.
Tādēl mēs par to neuzņemamies atbildību.
Izmantojiet pēc iespējas īsāku caurulvadu.
(1) Lietojiet caurulvadu ar pēc iespējas mazāku izliekumu skaitu (maksimālais izliekuma lenkis: 90°).
Izvairieties no krasām caurulyvada diametra izmainām.
Filtrējošā versija
8. att.
lesūktais gaiss tiks filtrēts caur atbilstošiem tauku filtriem un smaku novēršanas filtriem, pirms tas tiks ievadīts atpakal telpā.
Produkts tiek piegādāts ar visu nepieciešamo standarta uzstādīšanai ar gaisa izvadi mēbeles cokola priekšējā daļā.
Produkts ir aprikots ar četriem filtru akumulatoriem, kas notur smakas, pateicoties aktivajām oglēm.
Aktīvās ogles ir integrētas neaustā auduma matricā, kas padara tās viegli un pilnībā pieejamus piemaisījumiem, tādējādi radot augstu absorbcijas virsmu.
Papildu informāciju skatiet filtrējošās versijas piederumu lapā, kas atrodas šīs rokasgrāmatas ilustrētajā daļā.
Attêls 13b
Skatiet mājas lapas www.elica.com un www.shop.elica.com, lai pārbaudītu pieejamo komplektu pilnu klāstu, lai varētu veikt dažādas uzstādīšanas gan ar filtrēšanu, gan ar iesūkšanu.
3. lerīkošana
Elektrisko, mehānisko un gāzes pieslēgumu jāveic specializētam personālam.
Mājsaimniecības ierīce ir paredzēta ievietošanai darba virsmā, kuras biezums ir 2-6 cm TOP uzstādīšanas gadījumā; 2,5-6 cm FLUSH uzstādīšanas gadījumā.
Minimālajam attālumam starp plīti un sienu jābūt vismaz 5 cm no aizmugures, vismaz 40 cm no sānu sienām un vismaz 50 cm no augšējiem skapīšiem.
Šis produkts ir 3. klases iebūvēta ierīce.
Att. 1a/1b
3.1 Elektriskā pieslēgšana
Att. 3
-Uzstādīšana jāveic kvalificētam personālam, kas iepazinies ar piemērojamajiem uzstādīšanas un drošības standartiem. ● Ražotājs neuzņemas nekādu atbildību par personām, dzīvniekiem vai lietām gadījumā, ja netiek ievērotas šīs rokasgrāmatas vadlīnijas. ● Strāvas vadam jābūt pietiekami garam, lai varētu plīts virsmu varētu izņemt no darba virsmas ● Pārliecinieties, vai spriegums datu plāksnītē, kas piestiprināta ierīces apakšējā daļā, atbilst spriegumam telpā, kurā tā tiks uzstādīta. ● Neizmantot pagarinātājus. ● Sazemējums ir obligāts saskaņā ar likumu ● Sazemējuma elektriskajam kabelim jābūt 2 cm garākam par pārējiem kabeliem. ● Nevienā no kabeļa punktiem temperatūra nedrīkst pārsniegt 50°C apkārtējās vides temperatūru. ● lerīce ir paredzēta pastāvīgai pieslēgšanai elektrotīklam, tāpēc pieslēgums fiksētam tīklam jāveic, izmantojot galveno standarta slēdzi, kas nodrošina pilnīgu tīkla atslēgšanu lll kategorijas pārspreguma apstākļos un ir viegli pieejams pēc ierīces uzstādīšanas.
- Uzmanību! Pirms kēdes atkārtotas pieslēgšanas un tā pareizas darbības pārbaudīšanas, vienmēr pārbaudiet, vai tīkla vads ir pareizi uzstādīts. • Uzmanību! Starpsavienojuma kabelis jānomaina pilnvarotam tehniskās palīdzības dienestam vai personai ar līdzīgu kvalifikāciju.
3.2 Gāzes pieslēgums
- Uzstādīšana jāveic kvalificētam personālam, kas iepazinies ar piemērojamajiem uzstādīšanas un drošības standartiem. - Pievienojiet iekārtu gāzes balonam vai iekārtai saskaņā ar spēkā esošo standartu noteikumiem, iepriekš pārliecinoties, ka iekārta ir uzstādīta atbilstoši pieejamam gāzes veidam.
- Pielāgošana cita veida gāzei - Lai pielāgotu ierīci cita veida gāzei, kas nav tā, kurai tā ir paredzēta (norādīts uz etiketes, kas piestiprināta pie plīts apakšējās daļas vai iepakojuma), degļa sprauslas ir jānomaina, veicot šādas darbības: - 1 - noņemiet augšējos režģus un noņemiet degļus no to stiprinājuma - 2 – atskrūvējiet
sprauslas, izmantojot 7 mm caurules savienotāju, un nomainiet tās ar tām, kas piemērotas jaunajam gāzes veidam (skat. tabulu “Gāzes degļu raksturlielumi”) ● 3 - atkārtoti samontējiet daļas, īstenojot minētās darbības apgrieztā secībā ● Uzmanību! Pēc darbību pabeigšanas nomainiet veco kalibrēšanas etiketi ar izmantotai gāzei atbilstošu etiketi.A0. att.
- Minimālo vērtību regulēšana ● Lai veiktu minimālo vērtību regulēšanu: ● 1 – pagrieziet krānu uz minimālo stāvokli ● 2 - nonemiet kloki un pagrieziet regulēšanas skrūves, kas atrodas krāna stieņa iekšpusē vai sānos, ar piemērotu skrūvgriezi, līdz tiek iegūta neliela nepārtraukta liesma A1. att. ● 3 – pārbaudiet, ka strauji griežot kloki no maksimālā stāvokļa uz minimālo, degli neizslēdzas ● 4 - drošības ierīces (termopāra) atteices gadījumā ar degliem uz minimumu palieliniet minimālo padeves ātrumu, noregulējot regulēšanas skrūvi. ● 5 - kad ir veikta regulēšana, uzlieciet atpakal blīves pie apvada, piemē rojot blīvējošo vasku vai līdzvērtīgu materiālu ● Šķidrajām gāzēm (piemēram, sašķidrinātajai naftas gāzei) regulēšanas skrūvei jābūt pilnībā ieskrūvētai. ●
Uzmanību! Pēc darbību pabeigšanas nomainiet veco kalibrēšanas etiketi ar izmantotai gāzei atbilstošu etiketi. ● Uzmanību! Ja izmantotās gāzes spiediens ir atšķirīgs (vai mainīgs) no paredzētās gāzes spiediena, ir nepieciešams uzstādīt atbilstošu spiediena regulatoru ieplūdes caurulē saskaņā ar spēkā esošajiem valsts standartiem. ● Degšanai nepieciešamais gaisa daudzums nedrīkst būt mazāks par 2,0 m3 / h katram uzstādītās jaudas
kW. Skatiet degla jaudas tabulu.
3.3 lerīkošana
Pirms sākt uzstādīšanu:
- Pēc izstrādājuma izsaiņošanas pārbaudiet, vai transportēšanas laikā tas nav bojāts, un problēmu gadījumā, pirms turpināt instalēšanu, sazinieties ar izplatītāju vai klientu apkalpošanas centru.
- Pārbaudiet, vai iegādātā izstrādājuma izmēri atbilst uzstādīšanas vietai.
- Pärbaudiet, vai iepakojumā nav (transporta iemeslu dēl) komplektācijas materiālu (piemēram, aploksnes ar skrūvēm, garantijas, u.c.), kas jāizņem un jāuzglabā.
- Arī pārbaudiet, vai uzstādīšanas platības tuvumā ir pieejamas elektrības kontaktligzdas
lebūvējamo mēbeļu izkārtojums:
- Produkts nevar tikt uzstādīts virs dzesēšanas ierīcēm, trauku mazgājamām mašīnām, sildītājiem, krāsnīm, mazgātājiem un žāvētājiem.
- Visu veidu mēbeles griešanas darbus veiciet pirms plīts virsmas ievietošanas un tad rūpīgi novāciet škembas vai zāgu skaidu atkritumus.
SVARİGI: izmantojiet vienkomponentu blivējuma līmi (S), kurai ir temperatūras izturība līdz 250°; pirms uzstādīšanas līmējamās virsmas ir rūpīgi jānofīra, noņemot vielas, kas var ietekmēt to saķeri (piemēram, atbrīvošanas līdzekļi, konservanti, smērvielas, eļjas, pulveri, vecu līmju atlikumi, utt.); līme ir vienmērīgi jāuzklāj pa visu rāmja perimetru; pēc līmēšanas laujiet līmei nožūt apmēram 24 stundas.
Att. 1b
Uzmanību! Ja skrūves un stiprinājumi netiek uzstādīti saskaṇā ar šiem norādījumiem, var tikt izraisīti elektriskās strāvas iedarbības apdraudējumi.
Piezime: pareizai produkta uzstādīšanai ir ieteicams aptīt caurules ar līmvielu, kurai ir šādi raksturlielumi:
- elastīga mīksta PVC plēve ar akrila bāzes līmi
- atbilst standartam DIN EN 60454
- pašdzēsošs
- lieliska izturība pret novecošanu
- izturība pret temperatūras izmaiņām
- lietojams zemās temperatūrās
4. Darbošanās
2- Deglis Dual
3- Ātrs deglis
4- Dalēji ātrs deglis
5- lesūkšanas zona / Nonemams režgis
6- Nonemami režgi
7- Vadības kloki:
a . Gāzes degla ieslēgšana/izslēgšana
b. Gāzes degla Dual ieslēgšana/izslēgšana
c . Aspiratora ieslēgšana/izslēgšana
3.2 Plīts virsmas lietošana PLĪTS VIRSMAS IZMANTOŠANA
Deglu (1-3-4) aizdedze notiek, nospiežot atbilstošo pogu un griežot kloki pretēji pulkstenrādītāja virzienam, līdz rādītājs
sakrīt ar maksimālo pozīciju
Elektriskā izlāde starp aizdedzes sveci un degli izraisa degla aizdegšanos. Kad aizdedze ir notikusi, nekavējoties atlaidiet kloki, kas regulē liesmu.
Deglis tiek aizdedzināts, turot kloki 3/5 sekundes pilnībā nospiestu maksimālajā stāvokli. Atlaižot kloki, pārliecinieties, vai deglis turpina degt.
NB = strāvas padeves pārtraukuma gadījumā aizdegšanos var veikt, pagriežot kloki tajā pašā veidā un pietuvinot sērkocina liesmu pie degla augšējās daļas esošajiem caurumiem.
Dubultais deglis (2) tiek aizdedzināts tādā pašā veidā, nospiežot un pagriežot pogu pretēji pulkstenrādītāja virzienam.
Šajā gadījumā katra pozīcija atbilst citai deglu darbībai, kā norādīts tālāk:

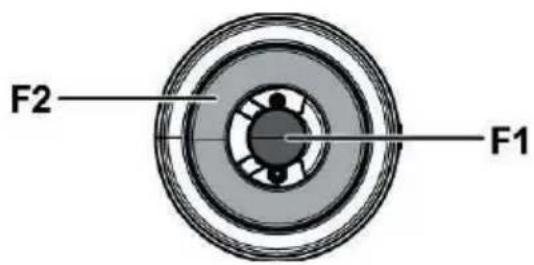

1 klikški: F1 liela liesma - F2 liela liesma.
2 klikški: F1 liela liesma - F2 maza liesma.
3 klikški: F1 liela liesma - F2 izslēgts.
4 klikški: F1 maza liesma - F2 izslēgts.
NB = aspiratora klokis ir aprikots ar apgaismotu rotējošu disku;
atkarībā no veicamās funkcijas, kloki var pagriezt vai nospiest.


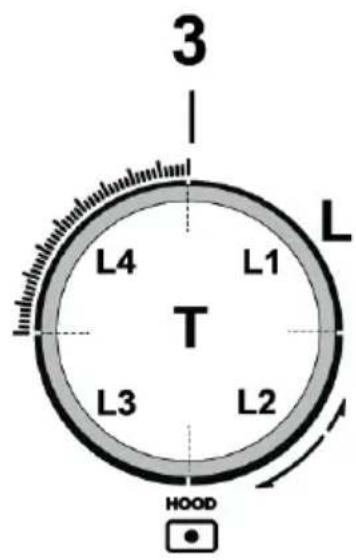

3 | L4 L1 T L3 L2 HOOD•Lai izvēlētos pieejamos nosūkšanas ātrumus:
Pagrieziet kloki (3) pulksteņrādītāja kustības virzienā, lai ieslēgtu un palielinātu nosūkšanas ātrumu, un pretēji pulksteņrādītāja kustības virzienam, lai samazinātu to un izslēgtu tvaiku nosūcēju.
Loks (L) iedegas, lai norādītu izvēlēto nosūkšanas ātrumu:
•L1 ieslēgts
ātrums 1
•L1+L2 ieslēgti
ātrums 2
•L1+L2+L3 ieslēgti
ātrums 3
•L1+L2+L3+L4-lēni mirgo
ātrums 4 (Boost 1): ilgums 30 minūtes, pēc tam tvaiku nosūcējs automatiski ieslēdzas ātrumā 3
•L1+L2+L3+L4-ātri mirgo
ātrums 5 (Boost 2): ilgums 7 minūtes, pēc tam tvaiku nosūcējs automatiski ieslēdzas ātrumā 3
•L izslēgts:
Nosūkšanas dzinējs ir izslēgts
•Taimeris
Aspirators ir aprīkots ar taimera funkciju, kas ir atlikta automātiskā izslēgšanās.
NB = taimeris nav paredzëts ätrumam Boost 1 un Boost 2, kuri jau ir atlikti
Lai iespējotu taimeri, nospiediet kloki (3-T) uz 2 sekundēm;
- ja lietojat ātrumu 1: tvaiku nosūcējs automātiski izslēgsies pēc 15 minūtēm (L1 mirgo)
- ja lietojat ātrumu 2: tvaiku nosūcējs automātiski izslēgsies pēc 10 minūtēm (L1 deg - L2 mirgo)
- ja lietojat ātrumu 3: tvaiku nosūcējs automātiski izslēgsies pēc 5 minūtēm (L1+L2 deg - L3 mirgo)
•Filtru piesātinājuma kontroles ierīce
Tvaika nosūcējs ir aprīkots ar ierīci, kas norāda, kad ir jāveic filtru tehniskā apkope
Lai aktivizētu filtra piesātinājuma kontroles ierīci, rīkojieties šādi:
1 - lzslēdziet tvaiku nosūcēju.
2 - Nospiediet kloki (3-T) uz 5 sekundēm; logs (L) pilnībā iedegas mirgojot, lai norādītu, ka ir veikta piekluve filtru atiestatīšanas izvēlnei
NB = tauku filtra piesātinājuma kontroles ierīce parasti jau ir iespējota;
aktīvo oglu filtra piesātinājuma kontroles ierīce parasti ir atspējota
3a -Tauku fitlrs
Pagrieziet kloki (3) pulksteņrādītāja kustības virzienā,
L2+L3 deg ar pastāvīgu gaismu
Nospiediet kloki: L2 +L3 sāk mirgot, tauku filtra piesātinājuma kontroles ierīce ir atspējota
Nospiediet kloki: L2 +L3 sāk degt, tauku filtra piesātinājuma kontroles ierīce ir iespējota
3b -Aktivo oglu filtrs
Pagrieziet kloki (3) pretēji pulksteņrādītāja kustības
virzienam, L1+L4 deg ar mirgojošu gaismu
Nospiediet kloki: L1 +L4 sāk degt, oglu filtra piesātinājuma kontroles ierīce ir iespējota
Nospiediet kloki: L1 +L4 sāk mirgot, oglu filtra piesātinājuma kontroles ierīce ir atspējota
4 - No jauna nospiediet kloki (3-T) uz 5 sekundēm; loks (L) mirgo, pēc tam izslēdzas, lai norāditu, ka ir notikusi iziešana no filtru iestatīšanas izvēlnes
NB = pēc 1 minūtes notiek automātiska izieša no izvēlnes
Tauku filtra piesātinājuma ziņojums
L2 + L3 mirgo, kad ir jäveic tauku filtra tehniskā apkope
Aktīvo oglu filtra piesātinājuma ziņojums
L1 + L4 mirgo, kad ir jāveic aktīvo oglu filtra tehniskā apkope
Filtru piesātinājuma ziņojuma atiestatīšana
Pēc filtru tehniskās apkopes nospiediet kloki (3-T) uz 4 sekundēm: gaismas diodes L izslēdzas, apstiprinot notikušu atiestatīšanu.
Piezīme: ja tiek saņemts vienlaicīgs ziņojums (tauku filtra un aktīvo oglu filtra piesātinājums), ir nepieciešams veikt atiestatīšanas darbību divas reizes.
Jaudas tabula
| BAROŠANA | DEGLI | MARKĚJUMS INJEKTORS | PADEVE Kw | PATĚRINŠ | GÃZES SPIEDIENS | |||
| VEIDS | SPIEDIENS mbarNORM. | min. | nom | max | ||||
| Gāze | G20 20mbar | DUAL ĀRĚJAIS - B | 89 | 2,7 | 334 l/h | 17 | 20 | 25 |
| DUAL CENTRĀLAIS-A | 68 | 0,8 | ||||||
| ĀTRAISDALĘJI ĀTRS | 12597 | 31,75 | 286 l/h167 l/h | |||||
| Gāze | G30 29mbar | DUAL ĀRĚJAIS - B | 63 | 2,7 | 255 g/h | 20 | 28-30 | 35 |
| DUAL CENTRĀLAIS-A | 46 | 0,8 | ||||||
| ĀTRAISDALĘJI ĀTRS | 8066 | 2,51,75 | 182 g/h127 g/h | |||||
| Gāze | G25.3 25mbar | DUAL ĀRĚJAIS - B | 92 | 2,7 | 382 l/h | 20 | 25 | 30 |
| DUAL CENTRĀLAIS-A | 71 | 0,8 | ||||||
| ĀTRAISDALĘJI ĀTRS | 130100 | 31,75 | 327l/h191 l/h | |||||
| Gāze | G30 50mbar | DUAL ĀRĚJAIS - B | 54 | 2,7 | 255 g/h | 42,5 | 50 | 57.5 |
| DUAL CENTRĀLAIS-A | 40 | 0,8 | ||||||
| ĀTRAISDALĘJI ĀTRS | 7860 | 31,75 | 218 g/h127 g/h | |||||
DUAL ĀRĒJAIS - B
DUAL CENTRÃLAIS - A
Attēls 19
Piezīme: derīgās konfigurācijas ir tās, kas attiecas uz komplektācijā iekļautajām sprauslām (kas mainās atkarībā no produkta).
5. Tehniskā apkalpošana
Plīts virsmas tehniskā apkope
Uzmanību! Pirms tīrīšanas vai apkopes darbu veikšanas pārliecinieties, vai gatavošanas zonas ir izslēgtas un aukstas.
5.1 Tīrīšana
Plīts virsma jātīra pēc katras lietošanas reizes.
Svarīgi:
Neizmantojiet abrazīvus sūklus, tīrīšanas spilventiņus. To lietošana ar laiku var sabojāt stiklu.
Neizmantojiet kīmiskos kairinātājus, piemēram, cepeškrāsns vai traipu nonemšanas aerosolus.
Pēc katras lietošanas reizes ľaut atdzist plīts virsmai un to tīrīt, lai noņemtu piekaltušas pārtikas atliekas un traipus.
Cukurs vai pārtika ar paaugstinātu cukura saturu bojā plīts virsmu, un tas jānoņem nekavējoties.
Sāls, cukurs un smiltis var saskrāpēt stikla virsmu.
Izmantojiet mīkstu lupatiņu, papīra dvieļus vai speciālu plīts virsmas tīrīšanas produktu (ievērojiet ražotāja norādījumus).
NEKAD NELIETOT STRÜKLU TVAIKA TİRİTÄJUS!!!
Lai ierīce kalpotu ilgāk, ir svarīgi periodiski veikt rūpīgu vispārēju tīrīšanu, paturot prātā šādus norādījumus:
- stikla, tērauda un / vai emaljas daļas ir jātīra ar piemērotiem (tirdzniecībā pieejamiem) neabrazīviem vai nekodīgiem produktiem. Izvairieties no produktiem uz hlora bāzes (balinātājs utt.)
- izvairieties no skābju vai sārmu vielu (etika, sāls, citrona sulas u.c.) atstāšanas uz darba virsmas liesmas izkliedētājs un vāki (degļa kustīgās daļas) bieži ir jāno mazgā ar verdošu ūdeni un mazgāšanas līdzekli, cenšoties noņemt jebkādus piedegumus, izžāvējot un pārbaudot, vai neviena no liesmas izkliedētāja atverēm nav daļēji aizsērējusi.
Pēc tīrīšanas pareizi nomainiet režgus un deglus.
N.B.- Krānu ellošana ir jäveic kvalificētam personālam, pie kura ir jävēršas, ja tiek konstatēti darbības traucējumi.
Regulāri pārbaudiet gāzes padeves šlūtenes vispārējo stāvokli. Noplūdes gadījumā lūdziet tūlītēju kvalificēta personāla iejaukšanos to nomainai.
Svarīgi:
Ja ir notikušas nejaušas noplūdes un no katliem ir pārlikuši škidrumi, ir iespējams ieslēgt izplūdes vārstu, kas atrodas produkta apakšējā daļā, lai novērstu jebkurus pārpalikumus un lai varētu veikt tīrīšanu ar maksimālo higiēnas drošību.
Attēls 16
Lai veiktu pilnīgāku un rūpīgāku tīrīšanu, ir iespējams pilnībā izņemt apakšējo vanninu.
Attêls 18
Metāla režga tīrīšana:
Grils jāmazgā ar rokām karstā üdenī un neitrālu mazgāšanas līdzekli un uzmanīgi jānosusina, lai izvairītos no oksidēšanās parādībām.
Aspiratora tehniskā apkope
Tīrīšana
Tīrīšanas veikšanai lietojiet TIKAI ar neitrālu škidro mazgāšanas līdzekli samitrinātu drānu. TĪRĪŠĀNAI
NELIETOJIET RİKUS VAI DARBARİKUS!
Izvairieties no abrazīvu produktu lietošanas.
NELIETOJIET SPIRTU!
Tauku filtrs
Notur gatavošanas laikā radītās tauku daljinas.
Tas ir jātīra vienu reizi mēnesī (vai, kad filtru piesātinājuma norādīšanas sistēma norādīs šādu nepieciešamību), ar neagresīviem mazgāšanas līdzekļiem, ar roku vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā.
Mazgājot trauku mazgājamā mašinā tauku filtrs var zaudēt krāsu, bet tā filtrēšanas raksturlielumi paliek nemainīgi.
Attëls 15b
Aktīvās Ogles Filtrs - Gofrētais (Tikai filtrējošai versijai)
Filtri saglabā smaržu, pateicoties aktivētajai oglei. Aktīvās ogles ir integrētas neaustā auduma matricā, kas padara tās viegli un pilnībā pieejamus piemaisījumiem, tādējādi radot augstu absorbcijas virsmu. Piesātinājums aktīvo oglu keramikas filtros tiek konstatēts pēc vairāk vai mazāk ilgstošas lietošanas atkarībā no virtuves veida un tauku filtra tīrīšanas biežuma. Šie smaku filtri nevar tikt reģenerēti, un tie ir jānomaina, tiklīdz ieslēdzas ziņošanas signāllampiņa.
Attels 17 - 17a - 17b - 17c
5.2 Problēmu novēršana
Var gadīties, ka virsma nedarbojas vai darbojas slikti. Pirms izsaukt palīdzības dienestu, aplūkosim iespējamās rīcības darbības. Vispirms pārbaudiet, vai gāzes un elektrības padeves tīklos nav pārtraukumu, un jo īpaši, vai gāzes krāni pirms plīts virsmas ir atvērti.
Deglis neiedegas vai liesma nav vienmērīga
Pārbaudiet, vai:
- Degla izplūdes atveres nav noblokētas.
- Visas kustīgās daļas, kas veido degli, ir pareizi uzstādītas.
- Virsmas tuvumā ir gaisa plūsmas.
Liesma neturpina degt
Pārbaudiet, vai:
•Pilnībā nav nospiests klokis.
- Neesat līdz galam nospiedis kloki tik ilgu laiku, lai iespējotu drošības ierīci.
- Nav nosprostotas gāzes izplūdes atveres atbilstoši drošības ierīcei.
Deglis minimālajā stāvoklī neturpina degt
Pārbaudiet, vai:
• Gāzes izplūdes atveres nav nosprostotas.
- Virsmas tuvumā ir gaisa plūsmas.
- Minimālo lielumu regulēšana nav pareiza.
Trauki nav stabili
Pārbaudiet, vai:
•trauka pamatne ir pilnīgi lēzena.
- trauks atrodas centrāli uz degla vai elektriskās plaksnes.
•režgi nav apvērsti.
Ja pēc visām pārbaudēm virsma nedarbojas un ja konstatētie traucējumi pastāv, izsauciet tehniskās palīdzības dienestu.
Pazinojiet:
- ierīces modeli (Mod.)
•sērijas numuru (S/N)
Šī informācija atrodas uz ierīces un/vai iepakojuma esošās raksturlielumu etiketes.
! Nekad neizmantojiet nepilnvarotus tehniņus un vienmēr atsakieties uzstādīt neoriģinālās rezerves daļas.
