NikolaTesla Flame BLA88 - Ocak ELICA - Ücretsiz kullanım kılavuzu

Marka	Elica
Model	NikolaTesla Flame BLA88
Ürün Tipi	Ankastre Davlumbazlı Gazlı Ocak
Brülör Sayısı	4 (2 yarı hızlı, 1 hızlı, 1 Dual)
Gaz Beslemesi	Doğalgaz G20/G25.3, LPG G30 (ayara göre)
Nominal Gaz Basıncı	20 mbar (G20), 25 mbar (G25.3), 29/50 mbar (G30)
Dual Brülör Gücü (dış + iç)	2.7 kW + 0.8 kW
Hızlı Brülör Gücü	3.0 kW
Yarı Hızlı Brülör Gücü (x2)	Her biri 1.75 kW
Elektrik Beslemesi	230 V ~ 50 Hz
Montaj Tipi	Ankastre (sınıf 3)
Kesme Ölçüleri (G x D)	Yaklaşık 75-85 cm x 50-55 cm (kılavuza göre)
Tezgah Kalınlığı	2-6 cm (TOP montaj), 2.5-6 cm (FLUSH)
Minimum Yan Mesafe	Her iki taraftan 40 cm
Minimum Arka Mesafe	Duvardan 5 cm
Minimum Üst Mesafe	Asma elemanlardan 50 cm
Ateşleme	Elektronik kıvılcımla
Güvenlik	Tüm brülörlerde termokupl, sönme durumunda otomatik kapanma
Ankastre Davlumbaz	Evet, tahliyeli veya devridaimli
Emiş Hızları	5 (2 zaman ayarlı Boost dahil)
Davlumbaz Zamanlayıcısı	Evet (hıza göre 15, 10 veya 5 dakika)
Filtre Doygunluk Göstergesi	Evet (LED)
Yağ Filtresi	Yıkanabilir metalik (her ay)
Aktif Karbon Filtre	Yıkanamaz, değiştirilmeli (devridaim versiyonu)
Yüzey Malzemesi	Cam
Ağırlık (tahmini)	Yaklaşık 30 kg

Sık sorulan sorular - NikolaTesla Flame BLA88 ELICA

Bir brülör nasıl yakılır?

İlgili düğmeye basın ve saat yönünün tersine maksimum güce kadar çevirin. Bir kıvılcım brülörü yakar. Ateşlemeden sonra 3-5 saniye basılı tutun.

Brülör yanmazsa ne yapmalı?

Gaz beslemesinin açık olduğunu ve elektrik kesintisi olmadığını kontrol edin. Brülör çıkış deliklerini temizleyin ve tüm parçaların doğru takıldığından emin olun. Sorun devam ederse müşteri hizmetlerine başvurun.

Ankastre davlumbaz nasıl kullanılır?

Davlumbaz kontrol düğmesini (HOOD yazılı) saat yönünde çevirerek hızı artırın. LED'ler hızı gösterir. Zamanlayıcıyı etkinleştirmek için 2 saniye basın. Boost hızlarında, otomatik geri dönüş 30 dk (Boost 1) veya 7 dk (Boost 2) sonra gerçekleşir.

Yağ filtresi ne sıklıkla temizlenmeli?

Metalik yağ filtresini ayda en az bir kez veya doygunluk göstergesi (yanıp sönen LED L2+L3) yandığında temizleyin. Elde veya düşük sıcaklıkta bulaşık makinesinde yıkayabilirsiniz.

Karbon filtre ne zaman değiştirilmeli?

Aktif karbon filtre yıkanamaz. Doygunluk göstergesi (yanıp sönen LED L1+L4) yandığında veya kullanımınıza göre değiştirin. Aksesuar olarak satılır.

Cihaz başka bir gaz türüne nasıl uyarlanır?

Brülör enjektörlerini yeni gaza uygun olanlarla değiştirin (güç tablosuna bakın). Bypass vidası ile minimum ayarı yapın. Kalibrasyon etiketini değiştirin.

Düzensiz alev veya sönen alev durumunda ne yapılmalı?

Brülör deliklerinin tıkalı olmadığını, termokupl'u etkinleştirmek için düğmeye yeterince uzun basıldığını ve hava akımı olmadığını kontrol edin. Brülörü temizleyin ve iyice kurulayın.

Filtre doygunluk göstergesi nasıl sıfırlanır?

Filtreleri temizledikten veya değiştirdikten sonra davlumbaz düğmesine (T) 4 saniye basın. LED'ler onaylamak için sönecektir. Her iki gösterge de aktifse işlemi tekrarlayın.

Ocağı bulaşık makinesinin üstüne kurabilir miyim?

Hayır, cihaz soğutma cihazları, bulaşık makinesi, çamaşır makinesi veya kurutucunun üzerine kurulmamalıdır. 250 °C'ye dayanıklı bir yapıştırıcı ile tezgaha ankastre edilmelidir.

Hangi tencere çapları önerilir?

Her brülöre uygun tencereler kullanın: yarı hızlı brülör için çap 14-24 cm; hızlı için 24-28 cm; Dual için geniş kaplar kullanın. Taban düz olmalı ve alev taşmamalıdır.

KULLANIM KILAVUZU NikolaTesla Flame BLA88 ELICA

TR Montaj ve kullanım talimatları

TR - Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara sıkı sıkıya uygun hareket edin. Üretici, bu el kitabında yer alan talimatlara uygun hareket edilmemesinden kaynaklanan olası anzalara, meydana gelen hasar veya yangnlara ilişkin hiçbir sorumluluk kabul etmez. Bu cihaz yalnızca yemek pişirmek ve bu pişirme işleminden çıkan dumanları çekmek amacıyla evlerde kullanılmak üzere tasarlanmıştır. Başka şekilde (örneğin ortam ıstması amacıyla) kullanılmasına izin verilmez. Üretici, uygun olmayan kullanma veya komutların yanlış ayarlanması ilişkin hiçbir sorumluluk kabul etmez. Ürünün görünümü bu kitapçıkta yer alan görsellerde betimlenenden farklı olabilmekle birlikte, kullanma, bakım ve kurulum talimatları aynı kahr.

Talimatları dikkatle okuyun: Bunlar kurulum, kullan:m ve güvenlikle ilgili önemli bilgilerdir.
Cihaz üzerinde elektrikle ilgili değişiklikler yapmayın.
Cihazın kurulumuna geçmeden önce hiçbir bileşende hasar olmad.gından emin olun. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.
Kurulum işlemine devam etmeden önce cihazın sağlam olduğunu kontrol edin. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

1. Uyarılar

Dikkat! Aşağıda yer alan talimatlara özenle riayet ediniz: • Kurulumu yapmadan önce yerel dağıtım koşulları (gazın niteliği ve basıncı) ile cihazın ayarlarının birbirlerine uygun olduğundan emin olun. • Cihazın kurulum ve bağlantısı

varacağı/kullanılacağı ülkede geçerli kurulum yönetmeliklerine uygun olmalıdır. Cihazın kurulumunun yapılacağı yerin havalandırma gereklilikleri açısından özel tedbirler alınmalıdır. • Bu cihaz sınıf 3 ankastre cihazdır. • Talimatlar, yalnızca simgeleri seri numarasının bulunduğu etikette belirtilen varış ülkesinde geçerlidir.

- Cihaz konut alanının içinde mesleki amaçlı olmayan kullanım şekilleri için tasarlanmıştır. - Söz konusu cihazın ve diğer elektrikli ev aletlerinin güç kablolarının ocağın sıcak kısımlarına temas

etmediğinden emin olun. • Havalandırma ve 1sı dağıtma açıklıklarını kapatmayın. • Arıza halinde onarmaya çalışmak amacıyla hiçbir koşulda iç mekanizmalara erişim sağlamayın. Teknik servisle bağlantı kurun. • Kazara çarpma durumlarını önlemek için tava saplarının daima ocağın içine doğru baktıklarından emin olun. • Dengesi bozuk veya deforme olmuş tava veya tencereleri kullanmayın. • Herhangi bir kurulum işlemine başlamadan önce cihazın elektrik bağlantısını kesmek gerekir. • Elektrik kablosu hasar görmüşse üretici veya teknik servisi ya da benzer nitelikleri taşıyan bir kişi tarafından her türlü riskin önleneceği şekilde değiştirilmelidir. • Ocağın kurulumu veya bakımı üreticinin talimatlarına uygun olarak ve güvenlik konusunda yürürlükte olan yerel düzenlemelere uyarak uzman bir teknisyen tarafından yapılmalıdır. Kullanım kılavuzunda özellikle belirtilmediği takdirde ocağın hiçbir yerine tadilat yapmamak veya parçalarını değiştirmemek gerekir. • Topraklama işleminin yapılması gerekir. • Kurulumun yürürlükte olan güvenlik yönetmeliklerine uygun olması için, İİİ aşırı gerilim tipi durumlarında elektrik şebekesinin tamamen kesilmesini sağlayan çok kutuplu bir şalterin bulundurulması gerekir. • Çoklu priz veya uzatma kablosu kullanmayın. • Kurulumu tamamladıktan sonra kullanıcının elektrik parçaları kullanmaması gerekir. • Cihaz ve erişilebilen aksamı kullanım sırasında ısınır. İşınmış parçalara dokunmamaya dikkat edin. • Çocukların ocakla oynamaları yasaktır; erişilebilir parçaların

kullanım sırasında ısınabileceği için çocukların ocaktan uzak bir yerde kalmaları ve gözetim altında tutulmaları gerekir. Kullanım esnasında ve sonrasında ocağın sıcak kısımlarına dokunmamak gerekir. Ocağın tüm elemanları soğumadan bez veya diğer yanılcı malzeme ile temas ettirmemek gerekir. Ocağın üstüne veya yakınlarına yanılcı malzeme koymayın. Fazla ısınan yağlar kolayca yanabilir. Yağ açısından zengin yiyecekleri pişirirken özellikle dikkat edin. Yüzeyde çatlak olduğu takdirde elektrik çarpma tehlikesini önlemek için ocağı kapatın. Ocak dış zamanlayıcı ile veya ayrı bir uzaktan komutlu sistem ile çalışmak için uygun değildir. Ocak daima gözetim altında kullanılmalıdır. Alevleri HİÇBİR ZAMAN suyla söndürmeye çalışmayın. Aksine, ocağı derhal kapatıp alevleri boğmak için bir kapak veya örtü kullanarak söndürün. Yangın tehlikesi: Pişirme yüzeylerinin üzerine eşya koymayın. Buharlı temizleyici kullanmayın. Modeli elektrik şebekesine bağlamadan önce: Gerilim ve güç değerlerinin şebekenin değerlerine karşılık geldiğinden ve bağlantı prizinin uygun olduğundan emin olmak için bilgi plakasını kontrol edin (cihazın alt kısmında bulunur). Süpheye düşerseniz, ehil bir elektrik teknisyeniyle bağlantı kurun.

Onemli: • Kullandıktan sonra kumanda cihazların kullanarak ocağı kapatın. • Sıvıların taşmasını önlemek için 1sı beslemesini azaltın. • Ocağın 1sıtma bölümlerinin üzerinde boş tencere veya tava bırakmayın. • Pişirme işlemini tamamladığınızda ilgili bölgeyi kapatın. • Boş tava veya tencereleri çalışır haldeki

1sıtma elemanlarının üzerinde bırakmayın. • Ocağın kenarlarından dışarı taşan kapları kullanmayın. • DİKKAT! Cam ocağın kırılması halinde: • 1) Tüm brülörleri derhal kapatın, cihazı güç beslemesinden izole edin. • 2) Cihazın yüzeyine dokunmayın. • 3) Cihazı kullanmayın. • DİKKAT! Gaz ocağının kullanılması cihazın kurulu olduğu ortamda 1sı, nem ve yanma ürünlerinin açığa çıkmasına neden olur. İçinde bulunduğu yerin özellikle cihaz kullanırken iyice havalandırıldığından emin olun. Havalandırma açıklıklarını önleri açık halde tutun veya mekanik bir havalandırma cihazı kurun. • Cihazın uzun süreli ve yoğun şekilde kullanılması ek havalandırma yapılmasını (örneğin bir pencerenin açılmasını) veya daha verimli bir havalandırma uygulamasını (örneğin, varsa mekanik havalandırma seviyesinin arttırılmasını) gerektirebilir. • DİKKAT! Bu cihaz yalnızca yemek pişirmek amacıyla evlerde kullanılmak üzere tasarlanmıştır. Başka şekilde (örneğin ortam 1sıtması amacıyla) kullanılmasına izin verilmez. • Öncesinde açmadan yiyecek içeren metal kutu veya tenekeleri kesinlikle 1sıtmayın: patlama meydana gelebilir! • Kaplar doğrudan ocağın üzerine ve 1sıtma bölümlerinin ortasına yerleştirilmelidir. Tencere ve ocak arasında kesinlikle başka nesne olmamalıdır. • Cihazın kullanılması içinde kurulu olduğu ortamda 1sı ve nem açığa çıkmasına neden olur. Mutfağın yeterli düzeyde havalandırıldığından emin olun; havalandırma açıklıklarını yürürlükteki yasalarda şart koşulduğu gibi açık tutun. • Cihazın uzun süreli kullanılması ömeğin bir pencere açmak gibi ek havalandırma

yapılmasını gerektirebilir. ● 15 saniye sonra brülör yanmadıysa, bulunduğunuz yerin kapısını açın ve yeniden denemeden önce en az bir dakika bekleyin. ● Emniyet sistemi bulunmayan ocaklarda brülörlerden birinin alevinin sönmesi halinde ilgili musluğu kapatın ve bir dakika geçmeden yeniden yakmaya çalışmayın. ● Pişirme işlemi tamamlandığında hattın ve/veya tüpün ana musluğunu da kapatmak iyi bir kuralıdır. ● Herhangi bir temizlik veya bakım işlemi yapmadan önce ürünün fişini çekerek veya konutun ana şalterini kapatarak elektrik şebekesiyle olan bağlantısını kesin. ● Tüm kurulum ve bakım işlemlerinde iş eldiveni kullanın. ● Bu cihaz 8 yaşından büyük çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük veya deneyimden ve gerekli bilgiden yoksun kişilerce yalnızca gözetim altındayken veya cihazın güvenli kullanımına ilişkin talimatlar verildikten ve bu durumla ilgili tehlikeleri anlamaları sağlandıktan sonra kullanılabilir. ● Cihazla oynamadıklarından emin olmak için çocuklar kontrol altında tutulmalıdır. ● Temizlik ve bakım işlemleri çocuklar tarafından gözetimsiz olarak yapılmamalıdır. ● 8 yaşın altındaki çocuklar cihazdan uzak tutulmalıdır. ● Çocuklar cihazla oynamamalıdır. ● Mutfak davlumbazı diğer gazlı veya başka yakıtla çalışan cihazlarla aynı anda kullanıldığında bulunulan yerde yeterli havalandırma olmalıdır. ● Davlumbazın içi ve dışı sık sık (EN AZINDAN AYDA BİR KEZ) temizlenmeli, bakım talimatlarında açıkça belirtilenlere uygun hareket edilmelidir. ● Davlumbazda temizlik ve parça değiştirme kurallarına uygun hareket edilmemesi ve filtrelerin temizlenmemesi yangın riskine neden olur. • Doğrudan alevde yiyecek pişirmek kesinlikle yasaktır. • Açık alev kullanmak filtreler açısından zararlıdır ve yangınlara neden olabilir, bu nedenle her durumda kaçınılmalıdır. • Aşırlısinan yağın alev almasını önlemek için kızartmalar kontrol altında yapılmalıdır. • DİKKAT: Ocak çalışırken davlumbazın erişilebilen kısımları lisnabilir. • Dikkat! Kurulum tamamen bitmeden cihazın elektrik şebekesiyle olan bağlantışını yapmayın. • Dumanları tahliye etmek için alınacak teknik tedbirler ve güvenlik tedbirleri açısından yerel yetkili mercilerin düzenlemelerinde şart koşulanlara titizlikle uyulması gerekir. • Çekilen hava, gaz veya başka yakıtlarla çalışan cihazlardan çıkan dumanların tahliyesi amacıyla kullanılan bir kanala sevk edilmemelidir. • Davlumbazı zgarası doğru şekilde monte edilmeden kesinlikle kullanmayın! • Kurulum amacıyla yalnızca ürünle birlikte gelen tespit vidalarını kullanın veya ürünle birlikte vida gelmediyse, doğru tipte vidalar satın alın. Kurulum Kılavuzunda belirtilen doğru uzunluktaki vidaları kullanın. • Mutfak davlumbazı ve elektrik dışı enerjiyle besleme alan cihazlar aynı anda çalışırken ortamdaki negatif basınç 4 Pa (4 × 10-5 bar) değerini aşmamalıdır.

Bu cihaz, 2012/19/EC - UK SI 2013 No3113, sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Kullanıcı bu ürünün uygun bir şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı açısından ortaya çıkabilecek olası olumsuz etkileri önlemeye katkıda bulunur.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

■ sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atkları imhası yerel düzenlemelere göre yapılmalıdır. Bu ürünün artımı, geri kazanım ve geri dönüşüm hakkında ayrıntlı bilgi için, ürünün satın alındığı dükkan, evsel atık toplama hizmeti merkezi veya ilgili yerel ofis ile iletişime geçiniz.

Aşağıdakilere ilişkin standartlara uygun olarak tasarlanan, test edilen ve üretilen cihaz:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-102, EN/IEC 60335-2-31, EN/IEC 62233, EN30-1.
- Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301; EN30-2-1.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Çevre üzerindeki etkileri azaltmak amacıyla doğru kullanıma ilişkin tavsiyeler: Pişirmeye başladığı nızda cihazı en düşük seviyede açın, pişirme işlemi sona erdikten sonra birkaç dakika daha açık bırakın. Hızın: yalnızca duman ve buhar miktar çok fazla olursa arttırın, takviye özelliğini yalnızca olağanüstü durumlarda kullanın. Koku azaltma sisteminin verimini korumak için karbon filtreyi/filtreleri gerektiğinide değiştirin. Yağ filtresini verimli halde tutun, gerektiğinde temizleyin. Verimi optimize etmek ve gürültüleri azaltmak için bu kılavuzda belirtilen kanal yönlendirme sistemini azami capta kullanın.

2. Kullanım

2.2 Enerji tasarrufu

Önemli Not = En yüksek düzeydeyken alevlerin altlarından taşmalarını önlemek amacıyla brülörlere uygun çapta tava ve tencerelerin kullanılması tavsiye edilir

En iyi sonuçlan elde edebilmek için aşağıdaki dakerin uygulanması tavsiye edilir:

• Taban çapları brülör ebatlarına uygun tava ve tencereleri kullanın. Her bir brülörde kullanılacak tava ve tencere çapın: görmek için bu kılavuzda belirtilen kısma bakın.
• Yalnızca düz tabanlı tencere ve tavalar kullanın.
• Pisirme esnasında kapaklar tencerelerin üzerinde tutun
• Pişirme süresini azaltmak için sebze, patates vs. gibi besinleri az miktarda suyla pisirin.
• Enerji kullanımını ve pişirme süresini daha da azaltmak için düdüklü tencere kullanın
• Tencereleri ocağın üzerindeki pisirme bölümlerine verlestitin.
• Daha düşük bir enerji tüketimi için brülörlerin yap. Imakta olan pişirme işlemine uygun seviyeye ayarlanmalar: tavsiye edilir. Daha yüksek buhar çekme verimi elde etmek için özellikle yüksek tencerelerde kapak ile tencere aras na bir kas:k verleştirin.

Aspiratörün kullanı mı

Aspirasyon sistemi iç devir daimli filtreleyici veya dış tahliyeli aspirasyon versiyonunda kullanı labilir.

Aspire eden versiyon

Şekil 7

Buharlar aletle birlikte verilen rakor flanşına sabitlenmiş bir seri boru (ayrı olarak satın alınacaktır) aracılığıyla dışarı doğru tahliye edilmektedir.

Tahliye borusu çapı bağlantı halkasının çapına eşit olmalıdır:

• Dörtgen çıkış için, 222 x 89 mm
• Yuvarlak çıkış için, ∅ 150 mm (*)

Daha fazla bilgi için, bu kılavuzun görselli kısmında gösterilen aspire edici versiyonun aksesuarlarına ilişkin sayfaya bakınız.

Şekil 7c

Ürünü duvar hava çıkışyla aynı çapa sahip (rakor flanş) tahliye borulanna ve deliklerine bağlayınız.

Daha düşük çapta duvarlı tahliye borularının ve deliklerinin kullanı, aspirasyon verimlerinde bir azalmaya ve önemli bir gürültü artışına neden olacaktır.

Bu durumda hicbir sorumluluk kabul edilmemektedir.

Mümkün olan en kısa kanalı kullanın.
Asgari sayıda kavisli bir kanal kullan:miz (maksimum kavis aç:Sı: 90°).
① Kanal kesidinde önemli değişikliklerden kaçınız.

Filtreleyici versiyon

Şekil 8

Aspire edilen hava, odaya geri verilmeden önce özel yağ ve koku filtrelerinden filtre edilecektir.

Ürün, ön kısımda mobilya tabanın bulunan hava çıkışıyla standart bir kurulum için tüm gerekli unsurlar: içerecek şekilde teslim edilir.

Ürün, aktif karbonlar sayesinde kokulan gideren dört filtre grubuyla donatılmıştır.

Aktif karbon filtreler, yüksek bir emiş yüzeyi oluşturacak şekilde safsızl:klara kolayca ve tamamen erişmesini sağlayan örgü olmayan kumaştan bir matris halinde entegre edilmislerdir.

Daha fazla bilgi için, bu kılavuzun görselli kısmında gösterilen filtreleyici versiyonun aksesuarlarına ilişkin sayfaya bakınız.

Sekil 13b

Gerek filtreleyici gerekse aspire edici versiyonda farklı kurulumlar, gerçekleştirebilmek amacıyla mevcut kitleri içeren ürün

serisini görmek için, www.elica.com ve www.shop.elica.com adreslerini ziyaret ediniz.

3. Kurulum

Elektrik, mekanik kurulum ile gaz bağlantısı işlemleri uzman personel tarafından yapılmalıdır.

Bu elektrikli ev aleti, ÇIKINTI yapacak şekilde kurulumda 2-6 cm kalınlığında, SİLME kurulumda 2,5 – 6 cm çalışma tezgahına ankastre olarak kurulmak üzere imal edilmiştir.

Ocak yüzeyi ile duvar arasındaki mesafe arka tarafta en az 5 cm, yan taraflarda en az 40 cm ve üst tarafta en az 50 cm olmalıdır. Bu ürün 3. sınıf ankastre cihazla ilgilidir.

Şekil 1a /1b

3.1 Elektrik bağlantısı

Şekil 3

- Montaj, kurulum ve güvenlik alanlarında yürürlükteki standartları bilen, profesyonel açıdan uzman personel tarafından yapılmalıdır. Üretici, bu bölümde yer alan talimatlara uyulmamasından kaynaklı insanlar, hayvanlar veya eşyalarda meydana gelebilecek hasarlarda her türlü sorumluluğu reddeder. Elektrik kablosu, ocağın mutfak tezgahından çıkartılmasına izin verecek kadar uzun olmalıdır. Cihazın altında bulunan seri plakası üzerinde belirtilen voltajın kurulacağı evdeki voltajla aynı olduğundan emin olunuz. Uzatma kablosu kullanmayınız. Topraklama yasalar gereğince zorunludur.

- Topraklama kablosu diğer kablolara göre 2 cm daha uzun olmalıdır. - Kablonun hiçbir noktası oda sıcaklığının 50°C fazlasını aşmamalıdır. - Cihaz daima elektrik şebekesine bağlı kalmalıdır. Bu nedenle, sabit şebeke bağlantısını İİİ aşırı gerilim kategorisi koşullarında elektrik bağlantısını tamamen kesen ve kurulumdan sonra rahatça erişilebilir olan standartlara uygun bir omnipolar anahtar ile yapınız.

- Dikkat! Elektrik şebekesiyle bağlantı kurmadan ve doğru şekilde çalışp çalışmadığını kontrol etmeden önce kablonun doğru şekilde döşendiğinden emin olun. - Dikkat! Ara bağlantı kablosunu değiştirme işlemi yetkili teknik servis veya benzer nitelikleri taşıyan kişilerce yapılmalıdır.

3.2 Gaz Baglantı1sı

- Montaj işlemleri, kurulum ve güvenlik alanlarında uzman teknisyen tarafından yapılmalıdır. - Cihazın tüpe veya tesisata olan bağlantısını, cihazın mevcut gaz tipine önceden ayarlandığından emin olduktan sonra, yürürlükteki düzenlemelerin hükümlerine göre yapılmasını sağlayın.

ISO 7/1 ISO 229/1 (FR)

- Aksi halde aşağıdaki dilere bakın: “Farklı gaz tipine uyarlama”. - Ayrıca besleme basıncının tabloda belirtilen değerlere uygun olduğundan emin olun: “Kullanıcıların özellikleri”.

- Sert/yarı sert metal bağlantı - Metal borular (esnek de olabilen) ve rakorlarla olan bağlantıları cihazın iç aksamında gerilime neden olmayacak şekilde yapın. - Esnek boruları uygulama işlemi azami uzatma koşullarında uzunlukları 2 metrenin üzerinde olmayacak şekilde yapın. - Yalnızca yürürlükteki ulusal yönetmeliklere uygun boruları kullanın. - Önemli Not. - Kurulum tamamlandığında sabunlu su çözeltisi kullanarak bağlantı sisteminin tamamında szdırmazlığın mükemmel olduğunu kontrol edin. Bu kontrolü yapmak için kesinlikle alev kullanmayın.

- Farklı gaz tipine uyarlama - Cihazı hazırlandığı gaz tipinden (ocağın altında

veya ambalajında bulunan etikette belirtilmiştir) başka bir tipe uyarlamak için aşağıdaki işlemler yapılarak brülör nozüllerinin değiştirilmesi gerekir: ● 1 – Ocak ızgaralarını sökün ve brülörleri yerlerinden çıkarın ● 2 – 7mm'lik boru anahtar kullanarak nozülleri çevirmek suretiyle sökün ve yeni gaz tipine uygun olanlarla değiştirin ("Gaz brülörü kullanıcılarının özellikleri" tablosuna bakın) ● 3 – İşlemleri tersten uygulayarak parçaları geri monte edin ● Dikkat! Değiştirme işlemi tamamlandığında eski kalibrasyon etiketini yeni kullanılan gazı nkiyle değiştirin.ŞEK.A0.

- En kısık düzey ayarı ● En kısık düzeyi ayarlamak için: ● 1 – Musluğu en kısık konuma getirin ● 2- Düğmeyi çıkarın ve musluk çubuğunun içinde ya da yanında olan ayar vidasını uygun bir tornavida yardımıyla en kısık alev ayarını elde edene kadar çevirin ŞEK.A1. ● 3 – Düğmeyi en açık konumdan en kısık konuma hızla çevirdiğinizde brülörlerin sönmediklerini kontrol edin ● 4 – Emniyet donanımı (termokuplör) brülörler en kısık düzeydeyken çalışmıyorsa, ayar vidasını kullanarak en kısık düzey debisini arttının. ● 5 – Ayarlamayı yaptıktan sonra baypas üzerinde bulunan szdırmazlık sağlayıcıları szdırmaz mum veya muadili bir malzemeyle geri uygulayın ● Sıvı gazlar (örneğin LPG) söz konusu olduğunda ayar vidası sonuna kadar sıkılmalıdır. ● Dikkat! İşlem tamamlandığında eski kalibrasyon etiketini yeni kullanılan gazınkiye değiştirin.

- Dikkat! Kullanılan gaz basıncı öngörülenden farklıysa (veya değişkense), giriş borusuna yürürlükteki ulusal

yönetmeliklere uygun bir basınç regülatörünün takılması gerekir. ● Yanma için gereken hava miktarı kurulu gücün her kW değeri başına 2,0 m3/saat'tin altında olmamalıdır. Brülör güçleri tablosuna bakın.

3.3 Montaj

Montaja başlamadan önce:

• Ürünü ambalajından çıkardıktan sonra taşıma esnasında hasar görüp görmediğini kontrol edin. Herhangi bir sorunla karşılaştığınız takdirde, montaja devam etmeden önce satıcı firma veya Müşteri Destek Hizmetiyle irtibata geçin.
• Satın alınan ürün boyutlarının yerleştirilecek alan nkiyle uyumlu olup olmadığını kontrol edin.
• Ürün ambalajının içinde (vida paketi, garanti belgesi gibi) ekstra malzemenin (nakliye nedeniyle) bulunup bulunmadığın kontrol edin. Bulduğunuz malzemeleri çıkartıp muhafaza edin.
• Montaj alanının yakınlarında elektrik prizi bulunduğundan emin olun

Ankastre uygulamas için mobilyanın hazırlanması:

• Ürünün kurulumu soğutma cihazları, bulaşık makinesi, soba, fırın, çamaşır makinesi ve kurutma makinesi gibi cihazların üzerine yapılamaz.
• Ocağı yerleştirmeden önce mobilyanın tüm kesim işlemlerini yapıp, çıkan tüm talaş ve diğer kalıntıları iyice temizleyin.

ÖNEMLİ: 250°C sıcaklığa kadar dayanıklı tek bileşenli{{{sd}}}maz yapıştıncı (S) kullanın; kurulumu yapmadan önce yapıştnlacak yüzey iyice temizlenmeli, yapışmasını tehlikeye atabilecek her türlü madde (örneğin, çözücüler, koruyucular, yağlar, tozlar, eski yapıştıncı artıkları, vb.) giderilmelidir; yapıştıncı çerçevenin çevresine eşit şekilde dağıtılmalıdır; yapıştma işleminden sonra yapıştıncı yı yaklaşık 24 saat kurumaya bırakın.

Şekil 1b

Dikkat! Kurulum için verilen talimatlara uygun vida ve aygıt kullanılmaması elektrik nitelikli risklerin doğmasına yol açabilir.

Not: Ürünün doğru kurulumu için, boruların aşağıda belirtilen özelliklere sahip bir yapışkanla bantlanması önerilir:

• Akrilat bal: yapışkan içeren, yumuşak PVC'den elastik film
• DIN EN 60454 standardına uygun
• kendi kendine sönen
• Y:pranmaya karşı optimum direnç
• Sıcaklık dalgalanmalarına dirençli
• Düşük sıcaklıklarda kullanı labilir

4. Çalıştırma

2 6 5 6 3 1 7 4 a b c a a

1- Yarı hızlı brülör
2- Dual brülör
3- Hizl brülör
4- Yarı hızlı brülör
5- Emiş bölgesi / Çıkarılabilen ızgara
6- Çıkarılabilen ızgaralar

7- Kumanda düğmeleri:

a. Gazlı brülör açma/kapatma
b. Dual gazlı brülör açma/kapatma
c. Aspiratör açma/kapatma

3.2 Ocağın kullanılması OCAĞIN KULLANILMASI

Brülörler(1-3-4), düğmeye bastınp, en yüksek konum işaretine gelene kadar düğmeyi saat yönünün tersine çevirerek yakılır

Çakmak ile brülör arasındaki elektrik atlaması ilgili brülörün ateşlenmesini sağlar. Ateşleme gerçekleştiğinde ihtiyaca göre alevi ayarlayarak düğmeyi derhal bırakın.

Düğme en açık konumda en yaklaşık 3/5 saniye sonuna kadar bası tutulduğunda brülör ateşlenir. Düğme bırakıldığında brülörün yanar halde kaldığından emin olun.

Önemli Not = Elektrik enerjisi kesikse, düğmeyi aynı şekilde kullanarak ve brülörün üst kısmındaki deliklere bir alev yaklaştırarak brülörü ateşleyebilirsiniz.

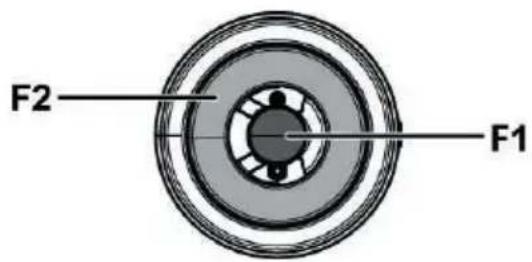

Dual brülörü (2) de aynı şekilde, düğmeye bastırıp, saat yönünün tersine çevirerek yakılır.

Bu durumda her konumda brülörlerin aşağıda belirtildiği gibi farklı bir şekilde çalışması sağlanır:

1 kademe: F1 yüksek alev - F2 yüksek alev.
2 kademe: F1 yüksek alev - F2 düşük alev.
3 kademe: F1 yüksek alev - F2 kapalı.
4 kademe: F1 düşük alev -F2 kapalı.

F2 F1

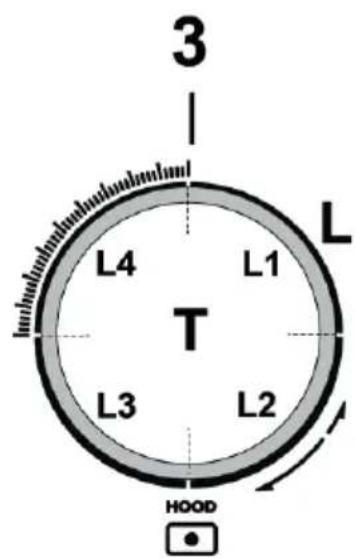

ASPIRATÖRÜN KULLANILMASI

Önemli Not = Aspiratör düğmesi arkadan aydınlatmalı döner diskle donatılmıştır;

uygulanacak fonksiyona göre bu düğme döndürülebilir veya basılabilir.

3 | L4 L1 T L3 L2 HOOD

•Mevcut aspiratör hızlarını seçmek için:

Aspiratörü açmak ve hızını arttırmak için düğmeyi (3) saat yönünde, hızını azaltmak ve davlumbazı kapatmak için saat yönünün tersine çevirin.

Taç kısım: (L) yanarak seçilen aspiratör hızın gösterir:

•L1 yanar

1. h1z

•L1+L2 yanar

1. h1z

•L1+L2+L3 yanar

1. h1z

•L1+L2+L3+L4-yavaş yanıp söner

1. hız (1. takviye): 30 dakika sürelidir, bu süre dolduktan sonra davlumbaz kendiliğinden 3. hıza döner

•L1+L2+L3+L4-hizl: yanip söner

1. hız (2. takviye): 7 dakika sürelidir, bu süre dolduktan sonra davlumbaz kendiliğinden 3. hıza döner

•L söner:

Aspiratör motoru kapalıdır

•Zamanlay1c1

Aspiratörde, belirli süre sonra kendiliğinden kapanmasını sağlayan bir zamanlayıcı fonksiyonu bulunur.

Önemli Not = Zaten zaman ayarlı olan 1. Takviye ile 2.

Takviye hızlarında zamanlayıcı özelliği yoktur

Zamanlayıcıyı etkinleştirmek için düğmeyi (3-T) 2 saniye basılı tutun;

• 1. hızı kullan: yorsanız: Davlumbaz 15 dakika sonra kendiliğinden kapan:r (L1 yanıp söner)
• 1. hızı kullan: yorsan: z: Davlumbaz 10 dakika sonra kendiliğinden kapan: r (L1 sabit yanar – L2 yanıp söner)
• 1. hızı kullanıyorsanız: Davlumbaz 5 dakika sonra kendiliğinden kapanır (L1+ L2 sabit yanar- L3 yanıp söner)

•Filtre doygunluğu kontrol donanım:

Davlumbazda filtrelebe bakım yapılacak zamanı bildiren bir donanım bulunur

Filtre doygunluğu kontrol donanımını etkinleştirmek için aşağıdaki gibi hareket edin:

1 - Davlumbazı kapatın.

2 - Düğmeyi (3-T) 5 saniye basılı tutun.

Taç ksmı (L) tamamen açılıp yanıp sönerek filtre ayar menüsüne girildiğini bildirir

Önemli Not = Filtre doygunluğu kontrol donanım genellikle etkin haldedir;

karbon filtre doygunluğu kontrol donanım ise genellikle devre dışıdır

3a -Yağ filtresi

Düğmeyi (3) saat yönünde çevirin, L2+L3 sabit yanar

Düğmeye basın: L2 +L3 yanıp sönmeye başlar, yağ filtresi kontrol donanımı devre dışdır

Düğmeye basın: L2 +L3 sabit yanmaya başlar, yağ filtresi kontrol donanımı etkin haldedir

3b -Aktif karbon filtre

Düğmeyi (3) saat yönünün tersine çevirin, L1+L4 yan:p söner

Düğmeye basın: L1 +L4 sabit yanmaya başlar, karbon filtre kontrol donanım etkin haldedir

Düğmeye basın: L1 +L4 yanıp sönmeye başlar, karbon filtre kontrol donanımı devre dışdır

4 - Düğmeyi (3-T) yeniden 5 saniye bası tutun; taç kısını (L) yan:p söner, ardından sönerek filtre ayar menüsünden çıkıldığını bildirir

Önemli Not = 1 dakika sonra Menüden otomatik olarak çıkarılır

Yağ filtresi doygunluk bildirimi

Yağ filtresinde bakım yapılması gerektiğinide L2 + L3 yanıp söner

Aktif karbon filtre doygunluk bildirimi

Aktif karbon filtrede bakım yapılması gerektiğinide L1 + L4 yan:p söner

Filtre doygunluk bildiriminin sıfırlanması

Filtrelerde bakım yaptıktan sonra düğmeyi (3-T) 4 saniye bası tutun: L led lambaları yanıp sönerek sıfırlamanın gerçekleştiğini bildirirler.

Not: Aynı anda bildirim yapılmışsa (yağ filtresi ve aktif karbon filtre doygunluğu), sıflama işleminin iki kez tekrarlanması gerekir.

Güç tabloları

GÜÇ BESLEMESİ		BRÜLÖRLER	İŞARETLER ENJEKTÖR	DEBİ Kw	TÜKETİM	GAZ BASINCI
TİP	BASINÇ mbarNORM.					min.	nom	max
Gaz	G20 20mbar	DUAL DIŞ - B	89	2,7	334 l/saat	17	20	25
		DUAL İÇ -A	68	0,8
		HIZLI YARI HIZLI	125 97	3 1,75	286 l/saat 167 l/saat
Gaz	G30 29mbar	DUAL DIŞ - B	63	2,7	255 g/h	20	28-30	35
		DUAL İÇ -A	46	0,8
		HIZLI YARI HIZLI	80 66	2,5 1,75	182 g/h 127 g/h
Gaz	G25.3 25mbar	DUAL DIŞ - B	92	2,7	382 l/saat	20	25	30
		DUAL İÇ -A	71	0,8
		HIZLI YARI HIZLI	130 100	3 1,75	327l/saat 191 l/saat
Gaz	G30 50mbar	DUAL DIŞ - B	54	2,7	255 g/h	42,5	50	57.5
		DUAL İÇ -A	40	0,8
		HIZLI YARI HIZLI	78 60	3 1,75	218 g/h 127 g/h

DUAL DIŞ - B

DUAL IÇ - A

Şekil 19

Not: Geçerli yapılandırmalar ürünle birlikte gelen (ürüne göre değişiklik gösteren) nozüllerle ilgili olanlardır.

5. Bak1m

Setüstü ocağın bakımlı

Dikkat! Herhangi bir temizlik veya bakım işlemi yapmadan önce ocağın kapalı ve soğuk olduğundan emin olun.

5.1 Temizleme

Setüstü ocak her kullanımdan sonra temizlenmelidir.

Önemli:

Aşındırcı süngerler ve bulaşk teli kullanmayınız. Bunların kullanılması camın zaman içinde y-pranmasına neden olabilir. Fırın spreyi veya leke çıkartıcılar gibi aşındırcı kimyasal deterjanlar kullanmayınız.

Her kullanımdan sonra, ocağı soğumaya bırakınız ve yemek artıklarına bağlı lekeleri ve kabukları uzaklaştırmak üzere temizleyiniz.

Şeker ve şekerli gıda kalıntıları setüstü ocağa zarar verir ve derhal silinmelidir.

Tuz, şeker ve kum cam yüzeyin çizilmesine neden olabilir.

Ocağ: temizlemek için yumuşak bez, kağ:t havlu veya özel temizleme ürünleri kullanınız (Üreticinin verdiği talimatlara uyunuz).

BUHARLI TEMİZLEME ALETLERİ KULLANMAYINIZ!!!

Cihazın ömrünü uzatmak için aşağıda belirtilenler dikkate alınarak periyodik olarak hassas genel temizlik yapılması: zorunludur:

• Cam, çelik ve/veya sırlı yüzeyler aşındırıcı veya korozyona uğratıcı olmayan uygun (ticari olarak alınabilen) ürünlerle temizlenmelidir. Klor bazlı ürünleri (ağartıcı, vb.) kullanmayın
• Asitli veya alkali ürünleri (sirke, tuz, limon suyu, vb.) çalışma tablasının üzerinde bırakmayın •

Alev dağılıcılar ve kapakları (brülörün oynar kısımları) sık sık kaynar ve deterjanlı suyla yıkanmalı, muhtemel birikintiler giderilmeli, iyice kurulanmalı, alev dağılı deliklerinin hiçbirinde kısmen dahi tıkanıklık bulunmadığından emin olunmalıdır.

Temizlik yaptıktan sonra ızgaraları ve brülörleri doğru şekilde yerlerine yerleştirin.

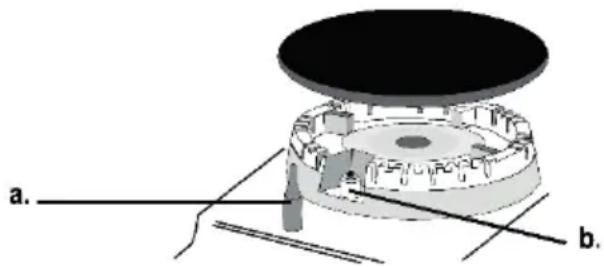

B. GAZ BRÜLÖRLERİ ateşleme çakmäßig

Önemli Not - Musluklardaki muhtemel yağlama işlemleri, çalışmayla ilgili sorunlarda başvurulması gereken ehil personelce yapılmalıdır. Gaz besleme amaçlı esnek boruların iyi durumda oldukları düzenli aralıklarla kontrol edin. Kaçak varsa, değiştirilmeleri için derhal

uzman personelin müdahalede bulunmasın isteyin. Önemli:

Tencerelerden kazayla fazla miktarda sıvı taşması halinde, her kalıntı:yı ortadan kaldırmak ve maksimum hijyenik emniyetle temizlik gerçekleştirebilmek üzere ürünün alt kısmında bulunan tahliye valfi ile taşan sıvːyı boşaltınız.

Şekil 16

Daha eksiksiz ve derinlemesine bir temizlik için, alt hazne tamamen çıkartılabilir.

Şekil 18

Metal izgaranın temizlenmesi:

Oksitlenme olgularinı önlemek için ızgara sıcak su ve nötr deterjan kullanılarak elde yıkanmalı, iyice kurutulmalıdır.

Aspiratörün bakımlı

Temizlik

Temizlik için, YALNIZCA nötr sıvı deterjanlarla nemlendirilmiş bir bez kullanın. TEMİZLİK İÇİN ALET VEYA GEREÇ KULLANMAYINIZ!

Aşındırcı içerikli ürünleri kullanmaktan kaçının.

ALKOL KULLANMAYINIZ!

Yağ filtresi

Pişirmeden kaynaklanan yağ parçacıklarını tutar.

Ayda bir kez (veya filtre satürasyon göstergesi sistemi bu gerekliliği gösterdiğinihe), elle veya ksa programı ve düşük sıcaklıkta bulaşk makinesinde agresif olmayan deterjanlarla temizlenmelidir.

Bulaş:k makinesinde y:kamada, metal yağ filtresinin rengi solabilir ancak filtreleme özellikleri kesinlikle değişmez.

Şekil 15b

Aktif Karbon - Katli Filtre

(Yalnızca Filtreleme yapan modelde)

Filtreler, aktif karbon sayesinde kokuları tutar. Aktif karbon filtreler, yüksek bir emiş yüzeyi oluşturacak şekilde safs:zl:klara kolayca ve tamamen erişmesini sağlayan örgü olmayan kumaştan bir matris halinde entegre edilmişlerdir. Aktif karbon filtreler mutfak tipine ve yağ filtrelerinin ne derece düzenli temizlendiğine bağlı olarak daha uzun veya daha k:sa süreli kullan:mda doygunluğa ulaşabilirler. Bu koku filtreleri tekrar kullan:lamaz ve bildirim ikaz lambası yandığında değiştirilmeleri gerekir.

Şekil 17 – 17a – 17b – 17c

5.2 Arizalar

Ocak çalışmayabilir veya kötü çalışabilir. Teknik servisi çağırmadan önce neler yapılabileceğine bir göz atalım. Öncelikle, gaz ve elektrik besleme şebekelerinde kesinti olmadığından, özellikle ocağın öncesindeki gaz musluklarının açık olduğundan emin olun.

Brülör yanmıyor veya alev eşit değil

Aşağıdakileri kontrol edin:

• Brülörün gaz çıkış deliklerinde tıkanıklık var mı?
• Brülörleri oluşturan tüm oynar kısımlar doğru şekilde takılmış mı?
• Ocağın yakınlarında hava akımları var mı?

Alev yanar halde kalm:yor

Aşağıdakileri kontrol edin:

• Düğme sonuna kadar basılmamış mı?
• Düğme, emniyet donanımının devreye girmesi için yeterli süre boyunca sonuna kadar basılmamış mı?
• Emniyet donanımının bulunduğu yerdeki gaz çıkış delikleri tkanmış mı?

Brülör en kısık konumdayken yanar halde kalmıyor

Aşağıdakileri kontrol edin:

• Gaz çıkış delikleri tıkanmış mı?
• Ocağın yakınlarında hava akımları var mı?
• Kısık ayarı doğru değil mi?

Tencere ve tavalar dengesiz

Aşağıdakileri kontrol edin:

• Tencere ve tavaların tabanları tam olarak düz mü?
• Tencere ve tava brülörün veya elektrikli plakanın ortasına yerleştirilmiş mi?
• Izgaralar ters mi konulmuş?

Tüm kontrollere rağmen ocak çalışmıyor ve sorun devam ediyorsa, Teknik Servisi çağırın.

Aşağıdaki bilgileri verin:

- Makine modeli (Mod.)

- Seri numaras1 (S/N)

Bu bilgiler cihazın ve/veya ambalajının üzerinde bulunan özellik plakasında mevcuttur.

! Yetkisiz teknisyenlere kesinlikle başvurmayın ve orijinal olmayan yedek parçaların takılmasına daima itiraz edin.
