| Marcă | Elica |
| Model | NikolaTesla Flame BLA88 |
| Tip de produs | Aragaz pe gaz cu hotă integrată |
| Număr de arzătoare | 4 (2 semi-rapide, 1 rapid, 1 Dual) |
| Alimentare cu gaz | Gaz natural G20/G25.3, GPL G30 (în funcție de reglaj) |
| Presiune nominală gaz | 20 mbar (G20), 25 mbar (G25.3), 29/50 mbar (G30) |
| Putere arzător Dual (exterior + interior) | 2.7 kW + 0.8 kW |
| Putere arzător rapid | 3.0 kW |
| Putere arzător semi-rapid (x2) | 1.75 kW fiecare |
| Alimentare electrică | 230 V ~ 50 Hz |
| Tip de instalare | Încastrabil (clasa 3) |
| Dimensiuni de decupaj (L x P) | Aproximativ 75-85 cm x 50-55 cm (conform manualului) |
| Grosime blat de lucru | 2-6 cm (instalare TOP), 2.5-6 cm (FLUSH) |
| Distanță minimă laterală | 40 cm de fiecare parte |
| Distanță minimă spate | 5 cm de perete |
| Distanță minimă deasupra | 50 cm de elementele suspendate |
| Aprindere | Electronică prin scânteie |
| Siguranță | Termocuplu pe toate arzătoarele, oprire automată în caz de stingere |
| Hotă integrată | Da, extracție sau recirculare |
| Viteze de aspirare | 5 (dintre care 2 Boost temporizate) |
| Temporizator hotă | Da (15, 10 sau 5 minute în funcție de viteză) |
| Indicator saturație filtre | Da (LED) |
| Filtru de grăsime | Metalic lavabil (în fiecare lună) |
| Filtru cu cărbune activ | Nespălabil, de înlocuit (versiune recirculare) |
| Materialul suprafeței | Sticlă |
| Greutate (estimare) | Aproximativ 30 kg |
Întrebări frecvente - NikolaTesla Flame BLA88 ELICA
Întrebările utilizatorilor despre NikolaTesla Flame BLA88 ELICA
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aragaz în format PDF gratuit! Găsiți manualul dvs. NikolaTesla Flame BLA88 - ELICA și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. NikolaTesla Flame BLA88 mărcii ELICA.
MANUAL DE UTILIZARE NikolaTesla Flame BLA88 ELICA
RO Instructiuni de montaj și utilizare

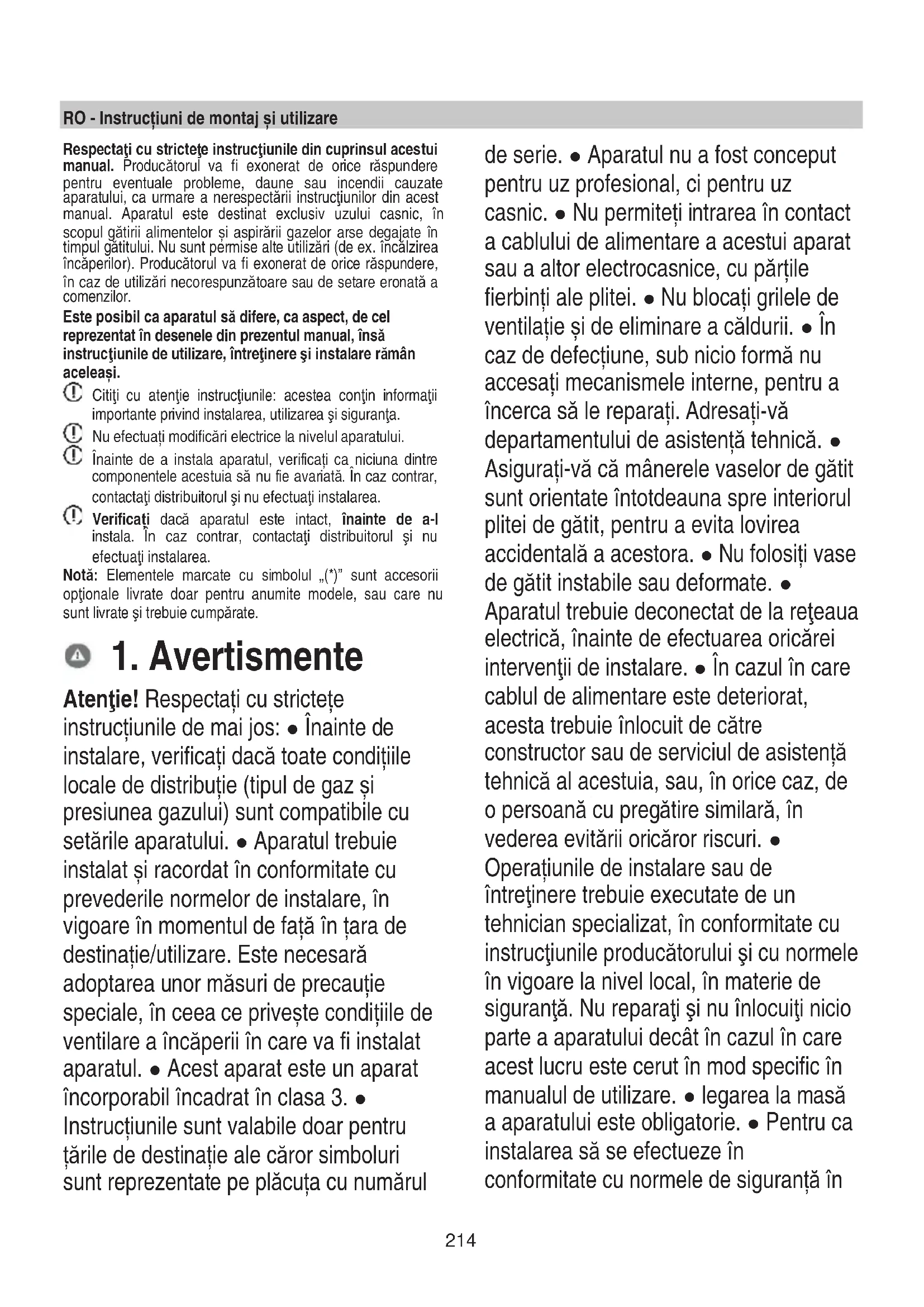

RO - Instructiuni de montaj și utilizare
Respectați cu strictețe instrucțiunile din cuprinsul acestui manual. Producătorul va fi exonerat de orice răspundere pentru eventuale probleme, daune sau incendii cauzate aparatului, ca urmare a nerespectării instrucțiunilor din acest manual. Aparatul este destinat exclusiv uzului casnic, în scopul gătirii alimentelor și aspirării gazelor arse degajate în timpul gătitului. Nu sunt permise alte utilizări (de ex. încălzirea încăperilor). Producătorul va fi exonerat de orice răspundere, în caz de utilizări necorespunzătoare sau de setare eronată a comenzilor.
Este posibil ca aparatul să difere, ca aspect, de cel reprezentat în desenele din prezentul manual, însă instrucțiunile de utilizare, întreținere și instalare rămân aceleași.
① Citiți cu atenție instrucțiunile: acestea conțin informații importante privind instalarea, utilizarea și siguranța.
Nu efectuați modificări electrice la nivelul aparatului.
Înainte de a instala aparatul, verificați ca niciuna dintre componentele acestuia să nu fie avariată. În caz contrar, contactați distribuitorul și nu efectuați instalarea.
① Verificati dacă aparatul este intact, înainte de a-l instala. În caz contrar, contactați distribuitorul și nu efectuați instalarea.
Notă: Elementele marcate cu simbolul „(*)” sunt accesorii opționale livrate doar pentru anumite modele, sau care nu sunt livrate și trebuie cumpărate.
1. Avertismente
Atenție! Respectați cu strictețe instrucțiunile de mai jos: • Înainte de instalare, verificați dacă toate condițiile locale de distribuție (tipul de gaz și presiunea gazului) sunt compatibile cu setările aparatului. • Aparatul trebuie instalat și racordat în conformitate cu prevederile normelor de instalare, în vigoare în momentul de față în țara de destinație/utilizare. Este necesară adoptarea unor măsuri de precauție speciale, în ceea ce privește condițiile de ventilare a încăperii în care va fi instalat aparatul. • Acest aparat este un aparat încorporabil încadrat în clasa 3. • Instrucțiunile sunt valabile doar pentru țările de destinație ale căror simboluri sunt reprezentate pe plăcuța cu numărul
de serie. • Aparatul nu a fost conceput pentru uz profesional, ci pentru uz casnic. • Nu permiteți intrarea în contact a cablului de alimentare a acestui aparat sau a altor electrocasnice, cu părțile fierbinti ale plitei. • Nu blocați grilele de ventilație și de eliminare a căldurii. • În caz de defectiune, sub nicio formă nu accesati mecanismele interne, pentru a încerca să le reparati. Adresați-vă departamentului de asistență tehnică. • Asigurați-vă că mânerele vaselor de gătit sunt orientate întotdeauna spre interiorul plitei de gătit, pentru a evita lovirea accidentală a acestora. • Nu folosiți vase de gătit instabile sau deformate. • Aparatul trebuie deconectat de la rețeaua electrică, înainte de efectuarea oricărei intervenții de instalare. • În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către constructor sau de serviciul de asistență tehnică al acestuia, sau, în orice caz, de o persoană cu pregătire similară, în vederea evitării oricăror riscuri. • Operațiunile de instalare sau de întreținere trebuie executate de un tehnician specializat, în conformitate cu instructiunile producătorului și cu normele în vigoare la nivel local, în materie de siguranță. Nu preparati și nu înlocuiti nicio parte a aparatului decât în cazul în care acest lucru este cerut în mod specific în manualul de utilizare. • legarea la masă a aparatului este obligatorie. • Pentru ca instalarea să se efectueze în conformitate cu normele de siguranță în
vigoare, este necesar un întrerupător omnipolar regulamentar, care să asigure deconectarea completă de la rețea, în situații de supratensiune de categoria III, conform normelor de instalare. • Nu folosiți prize multiple sau prelungitoare. • după instalare, componentele electrice nu mai trebuie să fie accesibile utilizatorului. • aparatura și părțile accesibile se încălzesc în timpul utilizării. Aveți grijă să nu atingeți elementele de încălzire. • aveți grijă să nu se joace copiii cu aparatul; țineți copiii la distanță și sub supraveghere, întrucât părțile accesibile se pot încălzi foarte tare în timpul utilizării. • În timpul și după utilizarea aparatului, nu atingeți elementele de încălzire ale acestuia. • Evitați contactul dintre aparat și lavete sau alte materiale inflamabile, până când toate componentele aparatului nu s-au răcit suficient. • Nu așezați materiale inflamabile peste aparat sau în apropierea acestuia. • Grăsimile și uleiurile supraîncălzite se aprind ușor. Acționați cu cea mai mare atenție, atunci când gătiți alimente cu un conținut ridicat de grăsimi și ulei. • Dacă suprafața este fisurată, opriți aparatul pentru a evita pericolul de electrocutare. • Aparatul nu este destinat punerii în funcțiune prin intermediul unui temporizator extern sau al unui sistem separat de comandă de la distanță. • Operațiunile de gătit trebuie să fie supravegheate. • nu încercați NICIODATĂ să stingeți flăcările cu apă. Dimpotrivă, opriți aparatul și înăbușiți flăcările, folosind de exemplu un capac sau o pătură ignifugă. Pericol de incendiu: nu așezați obiecte pe suprafețele de gătit. • nu utilizați aparate de curățare cu aburi. • Înainte de a conecta modelul la rețeaua electrică: verificați plăcuța cu date tehnice (pe partea inferioară a aparatului) pentru a vă asigura că tensiunea și puterea corespund celor ale rețelei, iar priza este potrivită. În caz de dubiu, consultați un electrician calificat.
Important: • După utilizare, închideți plita de gătit, prin intermediul dispozitivului său de comandă. • Pentru a evita scurgerile de lichid, reduceți intensitatea alimentării cu căldură. • nu lăsați elementele de încălzire aprinse cu oale și tigăi goale sau în absența recipientelor. • când ați terminat de gătit, stingeți zona respectivă. • Nu lăsați niciodată tigăi sau oale goale, pe elementele de încălzit în funcțiune. • Nu folosiți vase de gătit care ies în afara marginilor plitei. • ATENTIE! În caz de spargere a plitei din sticlă: • 1) stingeți imediat toate arzătoarele și deconectați aparatul de la rețeaua de alimentare. • 2) nu atingeți suprafața aparatului. • 3) nu folosiți aparatul. • ATENTIE! Utilizarea plitei pe gaz se soldează cu degajarea de căldură, umiditate și produse rezultate din ardere, în încăperea în care este instalată plita. Asigurați-vă că încăperea este bine ventilată, mai ales atunci când aparatul este în funcțiune. Lăsați grilele de ventilație deschise, sau instalați un dispozitiv mecanic de ventilare. • În cazul utilizării prelungite și intensive a aparatului, poate fi necesară o ventilație suplimentară (de exemplu, deschiderea
unei ferestre) sau o ventilație mai eficientă (de exemplu, intensificând nivelul de ventilație mecanică, dacă este prevăzută). • ATENTIE! Aparatul este destinat exclusiv uzului casnic, în scopul gătirii alimentelor. Nu sunt permise alte utilizări (de ex., încălzirea încăperilor). • nu încălziți niciodată o conservă sau un vas de cositor care conține alimente fără a-l deschide mai întâi: poate exploda! • recipientele trebuie așezate direct pe plita de gătit și trebuie centrate. În niciun caz nu introduceți alte obiecte între vasul de gătit și plita de gătit. • Utilizarea aparatului se soldează cu degajarea de căldură și umiditate în camera în care este instalat aparatul. Asigurați-vă că bucătăria este suficient de bine ventilată; mențineți deschise orificiile de ventilație, conform prevederilor legislației în vigoare. • În cazul utilizării prelungite a aparatului, poate fi necesară o ventilație suplimentară, de exemplu deschiderea unei ferestre. • Dacă după 15 secunde, arzătorul nu s-a aprins, deschideți ușa încăperii și așteptați cel puțin un minut, înainte de a încerca din nou. • În cazul plitelor fără siguranță, în cazul stingerii flăcării unui arzător, închideți robinetul aferent și nu reîncercați o nouă aprindere, decât după un minut. • Când ați terminat de gătit, se recomandă să închideți și robinetul principal de pe conducta de gaz și/sau robinetul buteliei. • Înainte de orice operațiune de curățare sau întreținere, deconectați aparatul de la rețeaua electrică scoțând fișa din priză sau oprind întrerupătorul general din locuință. • Pentru toate
operațiunile de instalare și întreținere, purtați mănuși de lucru. • Aparatul poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență sau de cunoștințele necesare, dacă acestea sunt supravegheate sau după ce acestea au primit instrucțiuni privind utilizarea în siguranță a aparatului și au înțeles pericolele aferente. • Copiii trebuie supravegheati pentru a nu se juca cu aparatul. • Curățarea și întreținerea nu trebuie realizate de copii fără supraveghere. • Nu permiteți copiilor cu vârstă sub 8 ani să se apropie de aparat. • Nu permiteți copiilor să se joace cu aparatul. • Încăperea trebuie să fie prevăzută cu ventilație suficientă, atunci când hota de bucătărie se utilizează în același timp cu alte aparate pe gaz sau alți combustibili. • Hota trebuie curățată periodic, atât în interior, cât și în exterior (CEL PUȚIN O DATĂ PE LUNĂ), în orice caz, respectați prevederile indicate în mod expres în instrucțiunile de întreținere. • Nerespectarea regulilor de curățare a hotei și înlocuirea și curățarea filtrelor pot cauza riscuri de incendiu. • Este strict interzis să preparați alimentele cu flacără. • Utilizarea flăcărilor deschise este periculoasă pentru filtre și poate provoca incendii, așadar, evitați-le în orice caz. • Prăjirea trebuie realizată sub control, așadar evitați ca uleiul supraîncălzit să se aprindă. • ATENTIE: Atunci când plita de gătit este în funcțiune, părțile accesibile ale hotei se pot încălzi. • Atenție! Nu conectați
aparatul la rețeaua electrică până când instalarea nu este finalizată în întregime. • În ceea ce privește măsurile tehnice și de siguranță de adoptat pentru evacuarea fumului, respectați cu strictețe prevederile din regulamentele impuse de autoritățile locale competente. • Aerul aspirat nu trebuie direcționat într-o conductă utilizată pentru evacuarea fumului produs de aparate pe gaz sau alti combustibili. • Nu utilizați niciodată plita fără grilajul montat corect! • Utilizați numai şuruburile de fixare furnizate împreună cu produsul pentru instalare sau, dacă nu sunt furnizate, achiziționați şuruburi de tipul corect. Utilizați şuruburi de lungime corectă identificate în Ghidul de instalare. • Atunci când hota și aparatele alimentate cu altă energie decât cea electrică funcționează în același timp, presiunea negativă din încăpere nu trebuie să depășească 4 Pa (4 x 10-5 bari).
Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/CE - UK SI 2013 No3113, privind deșeurile de echipamente electrice și electronice (DEEE). Asigurându-se că acest produs este eliminat în mod corect, utilizatorul ajută la prevenirea posibilelor consecințe negative asupra mediului și sănătății.
Simbolul de pe produs sau de pe documentația aferentă indică faptul că acest produs nu trebuie tratat ca deșeu menajer, ci trebuie predat la un punct de colectare adecvat pentru reciclarea echipamentelor electrice și electronice. Debarasați-vă de acesta respectând reglementările locale privind eliminarea deșeurilor. Pentru mai multe informații referitoare la tratamentul, recuperarea și reciclarea acestui produs, vă rugăm să contactați autoritățile locale, serviciul de colectare a deșeurilor menajere sau magazinul de unde a fost achiziționat produsul.
Aparatură protejată, testată și realizată în conformitate cu normele privind:
- Siguranța: EN/IEC 60335-1; EN/IEC 60335-2-102, EN/IEC
60335-2-31, EN/IEC 62233, EN30-1.
- Performanta: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301; EN30-2-1.
- CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Sugestii pentru o utilizare corectă pentru a reduce impactul asupra mediului înconjurător: Când începeți să gătiți, pomiți aparatul la viteză minimă, lăsându-l pornit timp de câteva minute chiar și după ce ați terminat de gătit. Creșteți viteza numai în cazul unor cantități mari de fum și aburi, folosind funcția booster numai în situații extreme. Pentru a menține funcțional sistemul de neutralizare a mirosurilor, înlocuiti, atunci când este necesar, filtrul/filtrele cu cărbune. Pentru a menține funcțional filtrul de grăsimi, curățați-l atunci când este necesar. Pentru optimizarea eficienței și minimizarea zgomotelor, utilizați diametrul maxim al sistemului de canalizare indicat în acest manual.
2. Utilizarea

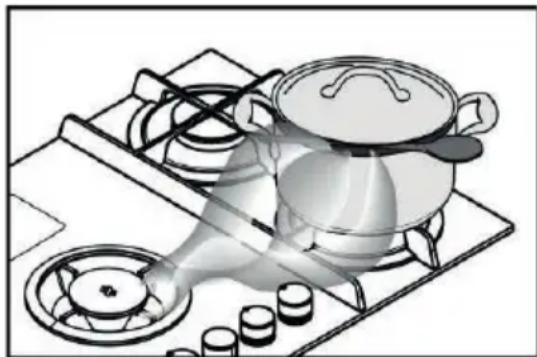

2.2 Economie de energie electrică
RETINETI= se recomandă să se utilizeze vase de gătit cu un diametru adecvat arzătoarelor, evitând ca flacăra la maxim să iasă peste baza acestora
Pentru a obține cele mai bune rezultate, se recomandă:
- Să se utilizeze oale și tigăi cu diametrul bazei adecvat dimensiunilor arzătoarelor.
Pentru a afla diametrul oalei ce trebuie utilizată pe fiecare arzător în parte, consultați partea ilustrată din prezentul manual. - utilizati numai vase de gătit cu bază plată.
- când este posibil, tineți capacul pe vase în timpul gătirii
- gătiți legumele, cartofii etc. cu o cantitate mică de apă pentru a reduce timpul de gătit.
- utilizati oala sub presiune, reduce consumul de energie și timpul de gătit
- poziționați vasul în centrul zonei de gătit desenate pe plită.
- Pentru a reduce consumul de energie, se recomandă reglarea arzătoarelor la un nivel adecvat preparatului pe care îl gătiți. Pentru o cât mai bună aspirație a vaporilor, introduceti un făcălet între capac și oală, mai ales atunci când folosiți oale înalte.
Utilizarea dispozitivului de aspirare
Sistemul de aspirare poate fi utilizat în versiunea aspirare cu evacuare externă sau filtrare cu recirculare internă
Versiunea aspirare
Fig. 7
Aburii vor fi evacuați spre exterior prin intermediul unei serii de tuburi (se vor achiziționa separat) fixate pe flança de conectare furnizată.
Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune:
- în caz de ieşire dreptunghiulară 222 x 89 mm
- în caz de ieşire rotundă ∅ 150 mm (*)
Pentru mai multe informații, consultați pagina privind accesoriiile a versiunii aspirare din partea cu ilustrații a acestui manual. Fig. 7c
Conectați produsul la tuburi și orificiile de evacuare prin perete cu diametrul echivalent orificiului de ieșire a aerului (flanșă de conectare).
Utilizarea tuburilor și a orificiilor de evacuare prin perete cu diametru mai mic va genera o reducere a performanțelor de aspirare și o creștere drastică a zgomotului.
Aşadar, ne declinăm orice răspundere în acest sens.
! Folositi o conductă cât mai scurtă cu putință.
(1) Utilizați o conductă cu cât mai puține coturi posibil (unghiul maxim al cotului: 90°).
① Evitați modificările drastice ale secțiunii conductei.
Versiunea cu filtrare
Fig. 8
Aerul aspirat va fi filtrat prin filtre de grăsimi și filtre de reținere mirosuri înainte de a fi redirectionionat în încăpere.
Produsul este furnizat cu toate accesoriiile necesare pentru o instalare standard cu orificiu de ieşire a aerului în partea frontală a bazei.
Produsul este prevăzut cu patru baterii de filtrare care blochează mirosurile datorită cărbunelui activ.
Cărbunele activ este încorporat într-un suport din material nețesut, ce asigură o ușoară și completă pătrundere a impurităților, creând astfel o suprafață mare de absorbție.
Pentru mai multe informații, consultați pagina privind accesoriiile a versiunii cu filtrare (în partea cu ilustrații a acestui manual).
Fig. 13b
Consultați paginile web www.elica.com și www.shop.elica.com pentru a vedea gama completă de kituri disponibile, pentru a putea efectua diferite instalări, atât în versiunea cu filtrare, cât și în cea cu aspirare.
3. Instalarea
Operatiunile de instalare electrică, mecanică și de racordare la instalația de gaz trebuie efectuate de personal specializat.
Aparatul electrocasnic este proiectat pentru a fi încorporat în blatul de lucru cu grosimea de 2-6 cm, în caz de instalare TOP; 2,5-6 cm în caz de instalare FLUSH.
Distanța minimă dintre plita de gătit și perete trebuie să fie de cel puțin 5 cm față de partea posterioară, de cel puțin 40 cm față de peretii laterali și de cel puțin 50 cm față de corpurile suspendate aflate deasupra plitei.
Acest produs este un aparat încorporabil din clasa 3.
Fig. 1a /1b
3.1 Conexarea Electrică
Fig. 3
- Instalarea trebuie efectuată de personal calificat familiarizat cu standardele aplicabile de instalare și de securitate. ● Producătorul va fi exonerat de orice răspundere pentru daune produse persoanelor, animalelor sau bunurilor, în cazul nerespectării prevederilor descrise în prezentul manual. ● Cablul de alimentare trebuie să fie suficient de lung pentru a permite scoaterea plitei de gătit din blatul de bucătărie. ● Asigurați-vă că tensiunea indicată pe plăcuța cu date tehnice amplasată în partea de jos a aparatului corespunde cu cea a încăperii în care se va instala aparatul. ● Nu utilizați prelungitoare. ● Împământarea este obligatorie prin lege. ● Cablul electric de împământare trebuie să fie cu 2 cm mai lung decât celelalte cabluri. ● Cablul nu trebuie să atingă în niciun punct o temperatură cu 50°C peste temperatura ambientală. ● Aparatul este conceput pentru a fi conectat permanent la rețeaua de energie electrică, din acest motiv, efectuați conexiunea la rețeaua fixă prin intermediul unui întrerupător omnipolar standard care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III și care să fie ușor accesibil după instalare.
- Atentie! Înainte de a reconecta circuitul là sursa de alimentare și de a-ivifica funcționarea corectă, verificati întotdeauna montajul corect al cablului de rețea. - Atentie! Operatiunile de înlocuire a cablului de interconectare trebuie efectuate de către un departament de asistență tehnică autorizat, sau de o persoană cu o calificare similară.
3.2 Racordarea la instalația de gaz
- Instalarea trebuie efectuată de personal calificat familiarizat cu standardele aplicabile de instalare și de securitate. - Racordați aparatul la butelie sau la instalația de gaz, conform prevederilor legislației în vigoare, asigurându-vă în prealabil că aparatul este prevăzut pentru a fi utilizat cu tipul de gaz disponibil.
Realizați operațiunile de racordare, folosind racorduri și furtunuri metalice (chiar și flexibile) în așa fel încât să nu provocați solicitări la nivelul componentelor interne ale aparatului. ● Racordarea cu furtunuri flexibile trebuie efectuată în așa fel încât lungimea acestora, în cazul întinderii maxime, să nu depășească 2 metri. ● Folosiți numai furtunuri realizate în conformitate cu prevederile în vigoare la nivel național.
RETINETI - După finalizarea operațiunilor de instalare, verificați, cu o soluție pe bază de săpun, perfecta etanșeitate a întregului sistem de legătură. Nu folosiți niciodată flacăra, pentru această verificare.
- Adaptarea la alte tipuri de gaz Pentru a adapta aparatul la un alt tip de gaz, altul decât cel pentru care a fost prevăzut (indicat pe eticheta aplicată în partea inferioară a plitei sau pe ambalaj), este necesară înlocuirea duzelor arzătoarelor, efectuând operațiunile de mai jos: 1 – scoateți grătarele de pe plită și desfaceți arzătoarele din locașurile lor 2 – deșurubați duzele, folosind o cheie tubulară de 7 mm și înlocuiți duzele cu cele adecvate noului tip de gaz (consultați tabelul “Informații pentru utilizatori, cu privire la arzătoarele pe gaz”) 3 – montați la loc piesele, efectuând operațiunile în ordine inversă • Atenție! La terminarea operațiunilor, înlocuiți vechea etichetă de calibrare, cu cea corespunzătoare noului tip de gaz utilizat. FIG.A0.
- Reglare flăcări minime - Pentru reglarea flăcărilor minime: 1 – setați robinetul pe poziția de minim - 2-scoateți butonul și acționați pe şurubul de reglare aflat în interiorul sau lângă tija robinetului, folosind o şurubelniță potrivită, până când obțineți o flacără mică regulată FIG.A1. - 3 – verificați ca, atunci când rotiți rapid butonul, de pe poziția de maxim pe cea de minim, arzătoarele să nu se stingă - 4 – în caz
de nefunctionare a dispozitivului de siguranță (termocuplu), cu arzătoarele la minim, măriți intensitatea flăcării minime a acestora, acționând pe şurubul de reglare. ● 5 – după efectuarea reglajului, fixați la loc sigiliile de pe by-pass, folosind ceară pentru sigilii, sau un produs echivalent ● în cazul gazelor lichide (de ex. GPL), şurubul de reglare trebuie înfiletat până la capăt. ● Atenție! La terminarea operațiunilor, înlocuiti vechea etichetă de calibrare cu cea corespunzătoare noului tip de gaz utilizat.
- Atenție! În cazul în care presiunea gazului utilizat este diferită (sau variabilă) față de cea prevăzută, trebuie să instalați pe conducta de admisie un regulator adecvat de presiune, conform prevederilor legislației în vigoare la nivel național. - Cantitatea de aer necesar arderii nu trebuie să fie mai mică de 2.0 m3/h pentru fiecare kW de putere instalat. Consultați tabelele cu puterile arzătoarelor.
3.3 Montarea
Înainte de a începe instalarea:
- După ce ați dezambalat aparatul, verificați dacă acesta nu a suferit deteriorări în timpul transportului și, în caz de probleme, adresați-vă distribuitorului sau Departamentului de Asistență Clienti, înainte de a începe instalarea.
- Verificați dacă produsul achiziționat are dimensiuni corespunzătoare pentru zona de instalare aleasă în prealabil.
- Verificați dacă în interiorul ambalajului se află (din motive ce țin de transport) seturi de materiale (cum ar fi plicuri cu șuruburi, garanții etc.), acestea trebuie scoase și păstrate.
- De asemenea, verificați dacă în apropiere zonei de instalare este disponibilă o priză electrică
Pregătirea mobilierului pentru încorporare:
- Aparatul nu poate fi instalat deasupra unor dispositive de răcire, mașini de spălat vase, sobe, cuptoare, mașini de spălat sau de uscat rufe.
- Executați toate lucrările de tăiere a mobilierului înainte de a introduce plita de gătit și îndepărtați cu atenție rumegușul
sau aşchiile rezultate din tăiere.
IMPORTANT: folosiți un adeziv de sigilare monocomponent (S), care să reziste la temperaturi de până la 250°; înainte de instalare, suprafețele ce trebuie lipite trebuie curățate foarte bine, îndepărtând orice urmă de substanță ce ar putea compromite lipirea (de ex.: produse de dezincrustare, conservanți, grăsimi, uleiuri, pulberi, resturi de adezivi vechi etc.); adezivul trebuie distribuit uniform pe întreg perimetrul ramei; după lipire, lăsați adezivul să se usuce, timp de aproximativ 24 ore.
Fig. 1b
Atenție! În cazul în care şuruburile și elementele de fixare nu se instalează în conformitate cu aceste instrucțiuni, există riscul de pericole electrice.
Observație: pentru o instalare corectă a produsului, se recomandă izolarea tubulaturilor cu un adeziv care să aibă următoarele caracteristici:
- peliculă elastică din PVC rigid, cu adeziv pe bază de acrilat;
- care respectă standardul DIN EN 60454;
- auto-stingere;
- rezistență înaltă la uzură;
- rezistent la diferențele de temperatură;
- se poate utiliza la temperaturi scăzute.
4. Functionarea
2- Arzător Dual
3- Arzător rapid
4- Arzător semirapid
5- Zonă de aspiratie / Grătar detaşabil
6- Grătare detaşabile
7- Butoane de comandă:
a . Aprindere/stingere arzător pe gaz
b . Aprindere/stingere arzător pe gaz Dual
c . Pornire/oprire hotă de aspirare
3.2 Utilizarea plitei de gătit UTILIZAREA PLITEI DE GĂTIT
Aprinderea arzătoarelor (1-3-4) se realizează apăsând pe butonul corespunzător și rotind butonul respectiv în sens opus acelor de ceasornic, până când indicatorul acestuia
corespunde cu poziția de maxim
Descărcarea electrică produsă între electrodul de aprindere și arzător determină aprinderea arzătorului respectiv. După aprinderea flăcării, eliberați imediat butonul, reglând flacăra în functie de necesităti.
Aprinderea arzătorului se realizează ținând apăsat până la capăt butonul, pe poziția de maxim, timp de circa 3/5 secunde. În momentul în care eliberați butonul, asigurați-vă că arzătorul a rămas aprins.
RETINETI = în cazul unei pene de curent, aprinderea este posibilă, actionând pe buton conform instructiunilor de mai sus și apropiind un chibrit aprins de orificiile din partea superioară a arzătorului.

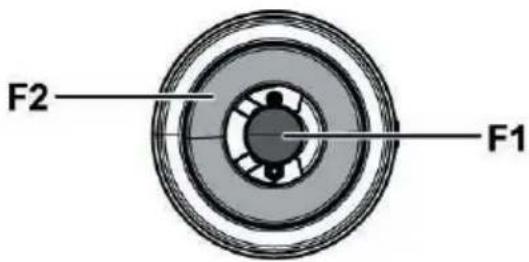

Aprinderea arzătorului Dual (2) se realizează în același mod, apăsând și rotind butonul în sens opus acelor de ceasornic. În acest caz, fiecărei poziții îi corespunde o funcționare diferită a arzătoarelor, după cum urmează:
Impuls 1: F1 flacără mare - F2 flacără mare.
Impuls 2: F1 flacără mare - F2 flacără mică.
Impuls 3: F1 flacără mare - F2 stins.
Impuls 4: F1 flacără mică -F2 stins.


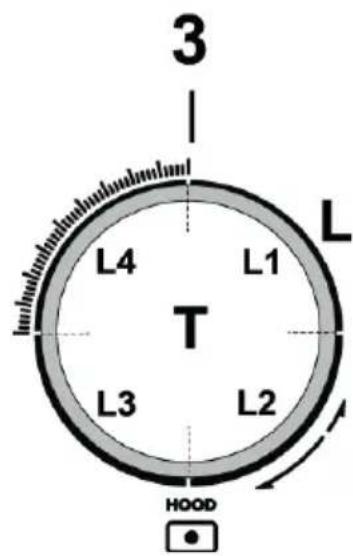

RETINETI = butonul hotei de aspirare este prevăzut cu un disc rotativ cu iluminare de fundal;
în funcție de comanda ce trebuie efectuată, butonul poate fi rotit sau apăsat.
Rotiți butonul (3) în sensul acelor de ceasornic, pentru a porni și pentru a mări viteza de aspirare, sau în sens opus acelor de ceasornic, pentru a reduce viteza și pentru a închide hota.
Coroana (L) se va ilumina, pentru a indica viteza de aspirare selectată:
•L1 aprins
viteza 1
•L1+L2 aprinse
viteza 2
•L1+L2+L3 aprinse
viteza 3
•L1+L2+L3+L4-cu aprindere intermitentă lentă
viteza 4 (Boost 1): durată 30 minute, după care hota se comută automat pe viteza 3
•L1+L2+L3+L4-cu aprindere intermitentă rapidă
viteza 5 (Boost 2): durată 7 minute, după care hota se comută automat pe viteza 3
•L stins:
Motor de aspirare oprit
•Temporizator
Hota de aspirare este prevăzută cu funcția temporizator, de oprire automată temporizată.
RETINETI = temporizatorul nu este prevăzut pentru vitezele Boost 1 și Boost 2, care sunt deja temporizate
Pentru a activa temporizatorul, apăsați butonul (3-T) timp de 2 secunde;
- dacă se utilizează viteza 1 : hota se va opri automat, după 15 minute (L1 se aprinde intermitent)
- dacă se utilizează viteza 2 : hota se va opri automat, după 10 minute (L1 rămâne aprins cu lumină fixă – L2 se aprinde intermitent)
- dacă se utilizează viteza 3 : hota se va opri automat, după 5 minute (L1+L2 rămân aprinse cu lumină fixă - L3 se aprinde intermitent)
- Dispozitiv de control al gradului de saturatie a filtrelor
Hola este prevăzută cu un dispozitiv ce semnalează când este necesară efectuarea operațiunilor de întreținere a filtrelor Pentru a activa dispozitivul de control al gradului de saturatie a filtrelor, procedați în felul următor:
1 - Opriti hota.
2 - Apăsați butonul (3-T), timp de 5 secunde; coroana (L) se va aprinde complet, intermitent, pentru a indica faptul că s-a accesat meniul de setare a filtrelor
RETINETI = dispozitivul de control al gradului de saturatie a filtrului de grăsime este de obicei gata activat;
Dispozitivul de control al filtrului cu cărbune activ este de obicei dezactivat
3a -Filtru de grăsime
Rotiți butonul (3) în sensul acelor de ceasornic, L2+L3 se vor aprinde cu lumină fixă
Apăsați butonul: L2 +L3 încep să se aprindă intermitent, dispozitivul de control al filtrului de grăsime este dezactivat
Apăsați butonul: L2 +L3 se vor aprinde cu lumină fixă, dispozitivul de control al filtrului de grăsime este activat
3b -Filtru cu cărbune activ
Rotiți butonul (3) în sens opus acelor de ceasomic, L1+L4 se vor aprinde cu lumină intermitentă
Apăsați butonul: L1 +L4 se vor aprinde cu lumină fixă, dispozitivul de control al filtrului cu cărbune este activat Apăsați butonul: L1 +L4 încep să se aprindă intermitent, dispozitivul de control al filtrului cu cărbune este dezactivat
4 - Apăsați din nou butonul (3-T) timp de 5 secunde; coroana (L) se va aprinde intermitent, apoi se va stinge, pentru a indica faptul că s-a ieșit din meniul de setare a filtrelor RETINETI = în orice caz, după 1 minut se iese automat din Meniu
Semnal de saturatie a filtrului de grăsime
L2 + L3 se aprind intermitent, atunci când este necesară efectuarea operațiunilor de întreținere a filtrului de grăsime
Semnal de saturatie a filtrului cu cărbune activ
L1 + L4 se aprind intermitent, atunci când este necesară efectuarea operațiunilor de întreținere a filtrului cu cărbune activ
Resetare a semnalului de saturatie a filtrelor
După efectuarea operațiunilor de întreținere a filtrelor, apăsați butonul (3-T) timp de 4 secunde; indicatoarele luminoase L se vor stinge, pentru a confirma resetarea.
Notă: în cazul unor semnale concomitente (saturație a filtrului de grăsime și a filtrului cu cărbune activ), operațiunea de resetare va trebui repetată de două ori.
Tabele de putere
| ALIMENTARE | ARZÂTOARE | MARCAJINJECTOR | CAPACITATEKw | CONSUM | PRESIUNE A GAZULUI | |||
| TIP | PRESIUNE NORM. a gazului,în mbari | min. | nom | max | ||||
| Gaz | G20 20mbari | DUAL ESTER - B | 89 | 2,7 | 334 l/h | 17 | 20 | 25 |
| DUAL CENT -A | 68 | 0,8 | ||||||
| RAPIDSEMIRAPID | 12597 | 31,75 | 286 l/h167 l/h | |||||
| Gaz | G30 29mbari | DUAL ESTER - B | 63 | 2,7 | 255 g/h | 20 | 28-30 | 35 |
| DUAL CENT -A | 46 | 0,8 | ||||||
| RAPIDSEMIRAPID | 8066 | 2,51,75 | 182 g/h127 g/h | |||||
| Gaz | G25.3 25mbari | DUAL ESTER - B | 92 | 2,7 | 382 l/h | 20 | 25 | 30 |
| DUAL CENT -A | 71 | 0,8 | ||||||
| RAPIDSEMIRAPID | 130100 | 31,75 | 327l/h191 l/h | |||||
| Gaz | G30 50mbari | DUAL ESTER - B | 54 | 2,7 | 255 g/h | 42,5 | 50 | 57.5 |
| DUAL CENT -A | 40 | 0,8 | ||||||
| RAPIDSEMIRAPID | 7860 | 31,75 | 218 g/h127 g/h | |||||
DUAL ESTERN - B
DUAL CENT - A
Fig. 19
Notă: configurațiile valabile sunt cele corespunzătoare duzelor din dotare (care variază, în funcție de produs).
5. Întreținerea
Întreținerea plitei de gătit
Atenție! Înaintea efectuării oricărei operațiuni de curățare sau întreținere, asigurați-vă că zonele de gătit sunt stinse și reci.
5.1 Curățarea
Plita trebuie curățată după fiecare utilizare.
Important:
Nu utilizați bureți abrazivi, bureți de sărmă. Utilizarea acestora poate deteriora în timp sticla.
Nu folositi detergenti chimici iritanți, cum ar fi spray-uri pentru cuptor sau pentru îndepărtarea petelor.
După fiecare utilizare, lăsați plita să se răcească și curățați-o pentru a îndepărta petele și depunerile cauzate de resturi de alimente.
Zahărul sau alimentele cu un conținut ridicat de zahăr pot deteriora plita și trebuie eliminate imediat.
Sarea, zahărul și nisipul pot zgâria suprafața de sticlă.
Utilizați o lavetă moale, hârtie absorbantă de bucătărie sau produse specifice pentru curățarea plitei (respectați indicațiile producătorului).
NU UTILIZATI APARATE DE CURAT CU JET DE ABUR!!!
Pentru o mai lungă durată de viață utilă a aparatului, este obligatoriu să se efectueze periodic o atentă curățare generală a acestuia, ținând cont de următoarele recomandări:
- părțile din sticlă, oțel și/sau emailate trebuie curățate cu produse adecvate (disponibile în comerț), neabrazive și necorozive. Evitați produsele pe bază de clor (înălbitor etc.)
- nu lăsați pe plită substanțe acide sau alcaline (oțet, sare, zeamă de lămâie etc.)•
capetele pentru arzător și capacele ochiurilor (părțile mobile ale arzătorului) trebuie spălate frecvent cu apă clocotită și detergent, având grijă să îndepărtați orice eventuale depuneri, după care trebuie șterse foarte bine, verificând ca niciuna dintre găurile capătului pentru arzător să nu fie înfundată, nici măcar partial.
După curățare, așezăți corect la loc grătarele și arzătoarele.
b. Electrod de aprindere pentru ARZĂTOARE PE GAZ
RETINETI - Eventualele operațiuni de lubrifiere a robinetelor trebuie efectuate de personal calificat, la care se recomandă să apelați, în caz de probleme de
functionare. Verificați periodic starea în care se află furtunul flexibil de alimentare cu gaz. În caz de scurgeri, solicitați interventția imediată a personalului calificat, pentru înlocuirea furtunului.
Important:
În caz de scurgeri de lichide accidentale și abundente din vasele de gătit, puteți interveni prin intermediul supapei de evacuare, amplasată pe partea inferioară a produsului, pentru a putea elimina orice reziduu și pentru a putea realiza o curățare cu siguranță igienică maximă.
Fig. 16
Pentru o curățare mai completă și temeinică, se poate îndepărta complet corpul inferior
Fig. 18
Curățarea grătarului metallic:
Grătarul trebuie spălat la mână, cu apă caldă și detergent neutru și apoi trebuie uscat foarte bine, pentru a evita fenomenele de oxidare.
Întreținerea dispozitivului de aspirare
Curățare
Pentru curățare, utilizați EXCLUSIV o lavetă îmbibată cu detergent lichid neutru. NU UTILIZAȚI USTENSILE SAU INSTRUMENTE PENTRU CURĂȚARE!
Evitați utilizarea produselor abrazive.
NU UTILIZATI ALCOOL!
Filtru împotriva grăsimilor
Blochează particulele de grăsime care rezultă în timpul gătitului.
Acesta trebuie curățat o dată pe lună (sau atunci când indicatorul de saturare a filtrelor indică această necesitate), cu detergenti neagresivi, manual sau în mașina de spălat vase la temperatură redusă și cu un ciclu scurt.
Dacă se spală în mașina de spălat vase, filtrul împotriva grăsimilor se poate decolora, dar caracteristicile sale de filtrare nu se modifică deloc.
Fig. 15b
Filtru cu cărbune activ - Plisat
(Numai pentru versiunea cu filtrare)
Filtrele rețin mirosurile, datorită cărbunelui activ. Cărbunele activ este încorporat într-un suport din material nețesut, ce asigură o ușoară și completă pătrundere a impurităților, creând astfel o suprafață mare de absorbție. Filtrele cu cărbune activ ajung la saturație, după o perioadă mai mult sau mai puțin îndelungată de utilizare, în funcție de tipul de aragaz și de regularitatea cu care se curăță filtrul de grăsime. Aceste filtre de reținere a mirosurilor nu pot fi regenerate și trebuie înlocuite atunci când se aprinde indicatorul luminos de avertizare.
Fig. 17-17a-17b-17c
5.2 Detectarea și rezolvarea problemelor tehnice
Se poate întâmpla ca plita să nu funcționeze, sau să nu funcționeze bine. Înainte de a solicita asistență tehnică, haideți să vedem ce putem face. Înainte de toate, verificați dacă nu au apărut întreruperi la nivelul rețelelor de alimentare cu gaz și cu curent electric și mai ales verificați dacă robinetele de gaz din amonte de plită sunt deschise.
Arzătorul nu se aprinde, sau flacăra nu este uniformă
Ați controlat dacă:
- Sunt infundate orificiile de ieşire a gazului de pe arzător.
- Sunt montate corect toate elementele mobile ce alcătuiesc arzătorul.
- Se formează curenti de aer în apropierea arzătorului.
Flacăra nu rămâne aprinsă
Ați controlat dacă:
- Nu ați apăsat butonul până la capăt.
- Nu ați ținut butonul apăsat până la capăt, pe un interval de timp suficient de lung pentru a activa dispozitivul de siguranță.
- Sunt înfundate orificiile de ieşire a gazului, în dreptul dispozitivului de siguranță.
Arzătorul, pe poziția de flacără minimă, nu rămâne aprins
Ați controlat dacă:
- Sunt infundate orificiile de ieşire a gazului.
- Se formează curenti de aer în apropierea arzătorului.
- Reglarea flăcării minime nu este corectă.
Vasele de gătit sunt instabile
Ați controlat dacă:
•Baza vasului este perfect plată.
- Vasul este centrat pe arzător sau pe plita electrică.
•Grătarele au fost inversate.
Dacă, în ciuda tuturor verificărilor, plita tot nu funcționează, iar problema cu care vă confrontați persistă, adresați-vă Centrului de Asistentă Tehnică.
Comunicați:
•modelul de aparat (Mod.)
- numărul de serie (S/N)
Aceste informații se găsesc pe plăcuța cu date de identificare, aplicată pe aparat și/sau pe ambalajul acestuia.
! Nu apelați niciodată la tehnicieni neautorizați și nu permiteți niciodată instalarea de piese de schimb care nu sunt originale.
