NikolaTesla Flame BLA88 - Pliit ELICA - Tasuta kasutusjuhend

Bränd	Elica
Mudel	NikolaTesla Flame BLA88
Toote tüüp	Integreeritud õhupuhastiga gaasipliit
Põletite arv	4 (2 poolkiiret, 1 kiire, 1 Dual)
Gaasivarustus	Maagaas G20/G25.3, LPG G30 (vastavalt reguleerimisele)
Nominaalne gaasirõhk	20 mbar (G20), 25 mbar (G25.3), 29/50 mbar (G30)
Dual-põleti võimsus (välis + sisemine)	2.7 kW + 0.8 kW
Kiire põleti võimsus	3.0 kW
Poolkiire põleti võimsus (x2)	1.75 kW kumbki
Elektrivarustus	230 V ~ 50 Hz
Paigalduse tüüp	Sissetõmmatav (klass 3)
Väljalõike mõõdud (P x L)	Umbes 75-85 cm x 50-55 cm (vastavalt juhendile)
Tööpinna paksus	2-6 cm (TOP paigaldus), 2.5-6 cm (FLUSH)
Minimaalne külgmine kaugus	40 cm mõlemal küljel
Minimaalne tagumine kaugus	5 cm seinast
Minimaalne ülemine kaugus	50 cm rippuvatest elementidest
Süüde	Elektriline sädesüüde
Ohutus	Termoandur kõigil põletitel, automaatne seiskumine kustumisel
Integreeritud õhupuhasti	Jah, väljatõmme või ringlus
Imemiskiirused	5 (sh 2 ajastatud Boost)
Õhupuhasti taimer	Jah (15, 10 või 5 minutit olenevalt kiirusest)
Filtri küllastusindikaator	Jah (LED)
Rasvafilter	Pestav metallfilter (iga kuu)
Aktiivsöefilter	Mitte pestav, tuleb vahetada (ringlusversioon)
Pinna materjal	Klaas
Kaal (hinnanguline)	Umbes 30 kg

Korduma kippuvad küsimused - NikolaTesla Flame BLA88 ELICA

Kuidas põletit süüdata?

Vajutage vastavat nuppu ja keerake seda vastupäeva maksimaalse võimsuseni. Säde süütab põleti. Hoidke all 3–5 sekundit pärast süttimist.

Mida teha, kui põleti ei sütti?

Kontrollige, kas gaasivarustus on avatud ja kas pole voolukatkestust. Puhastage põleti väljalaskeavad ja veenduge, et kõik osad on korralikult paigaldatud. Kui probleem püsib, võtke ühendust klienditeenindusega.

Kuidas kasutada integreeritud õhupuhastit?

Keerake õhupuhasti juhtnuppu (märgistusega HOOD) päripäeva, et kiirust suurendada. LEDid näitavad kiirust. Vajutage 2 sekundit, et taimer aktiveerida. Boost-kiirustel toimub automaatne tagasipöördumine pärast 30 min (Boost 1) või 7 min (Boost 2).

Kui sageli tuleb rasvafiltrit puhastada?

Puhastage metallist rasvafiltrit vähemalt kord kuus või kui küllastusindikaator (LED L2+L3 vilgub) süttib. Saate seda pesta käsitsi või nõudepesumasinas madalal temperatuuril.

Millal vahetada aktiivsöefiltrit?

Aktiivsöefilter ei ole pestav. Vahetage see välja, kui küllastusindikaator (LED L1+L4 vilgub) süttib või vastavalt kasutusele. Seda müüakse lisatarvikuna.

Kuidas kohandada seadet teise gaasitüübiga?

Vahetage põletite düüsid uuele gaasile vastavate vastu (vt võimsustabelit). Reguleerige miinimumseadistust möödavoolukruvi abil. Vahetage kalibreerimissilt.

Mida teha, kui leek on ebaühtlane või kustub?

Kontrollige, kas põleti augud pole ummistunud, kas nuppu hoitakse piisavalt kaua all, et termoandur aktiveeruks, ja kas pole õhuvoolusid. Puhastage põleti ja kuivatage see hoolikalt.

Kuidas lähtestada filtrite küllastusindikaatorit?

Pärast filtrite puhastamist või vahetamist vajutage õhupuhasti nuppu (T) 4 sekundit. LEDid kustuvad kinnituseks. Kui mõlemad indikaatorid on aktiivsed, korrake toimingut.

Kas ma saan pliidi paigaldada nõudepesumasina kohale?

Ei, seadet ei tohi paigaldada jahutusseadmete, nõudepesumasina, pesumasina või kuivati kohale. See tuleb paigaldada tööpinnale, kasutades 250 °C taluvat liimi.

Milliseid poti läbimõõte soovitatakse?

Kasutage igale põletile sobivaid potte: poolkiire põleti jaoks läbimõõt 14-24 cm; kiire puhul 24-28 cm; Duali jaoks kasutage laiu anumaid. Põhi peab olema tasane ja leek ei tohi ulatuda üle.

KASUTUSJUHEND NikolaTesla Flame BLA88 ELICA

ET Paigaldus- ja kasutusjuhend

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt juhendit. Tootja ei võta vastutust selles kasutusjuhendis toodud nõuete eiramisest tulenevate seadmega seotud probleemide, kahjude või tuleõnnetuse korral. Seade on mõeldud üksnes kodus toidu valmistamiseks ja sellest tuleneva suitsu/auru äratõmbeks. Muul eesmärgil kasutamine ei ole lubatud (nt ruumide soojendamiseks). Tootja ei vastuta ebaõige kasutuse või vale seadistuse eest. Seadme välimus võib erineda selle juhendi joonistel näidatust, kuid kasutus-, hooldus- ja paigaldusjuhised on sellest hoolimata samad.

Lugege juhised hoolikalt läbi. Need annavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta.
! Seadme elektrisüsteemi ei tohi muuta.
Enne seadme paigaldamist kontrollige, et ükski selle osa ei oleks kahjustatud. Vastasel juhul teavitage edasimüüjat ja ärge toodet paigaldage.
Enne seadme paigaldamist veenduge, et see on terve. Vastasel juhul teavitage edasimüüjat ja ärge toodet paigaldage.

Märkus: Juhendis sümboliga „(*)” tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

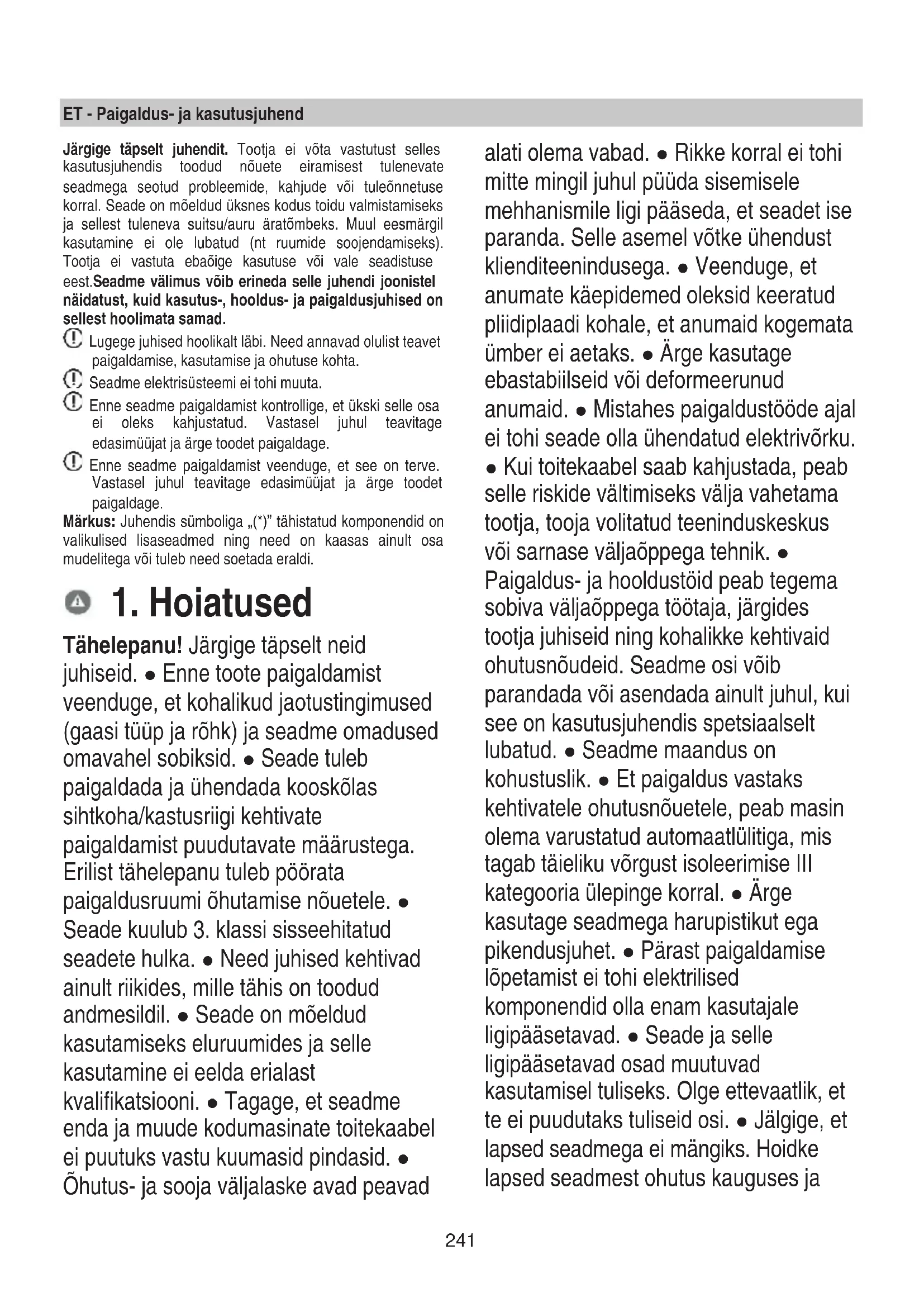

1. Hoiatused

Tähelepanu! Järgige täpselt neid juhiseid. • Enne toote paigaldamist veenduge, et kohalikud jaotustingimused (gaasi tüüp ja rõhk) ja seadme omadused omavahel sobiksid. • Seade tuleb paigaldada ja ühendada kooskõlas sihtkoha/kastusriigi kehtivate paigaldamist puudutavate määrustega. Erilist tähelepanu tuleb pöörata paigaldusruumi õhutamise nõuetele. • Seade kuulub 3. klassi sisseehitatud seadete hulka. • Need juhised kehtivad ainult riikides, mille tähis on toodud andmesildil. • Seade on mõeldud kasutamiseks eluruumides ja selle kasutamine ei eelda erialast kvalifikatsiooni. • Tagage, et seadme enda ja muude kodumasinate toitekaabel ei puutuks vastu kuumasid pindasid. • Öhutus- ja sooja väljalaske avad peavad

alati olema vabad. ● Rikke korral ei tohi mitte mingil juhul püüda sisemisele mehhanismile ligi pääseda, et seadet ise paranda. Selle asemel võtke ühendust klienditeenindusega. ● Veenduge, et anumate käepidemed oleksid keeratud pliidiplaadi kohale, et anumaid kogemata ümber ei aetaks. ● Ärge kasutage ebastabiilseid või deformeerunud anumaid. ● Mistahes paigaldustööde ajal ei tohi seade olla ühendatud elektrivõrku. ● Kui toitekaabel saab kahjustada, peab selle riskide vältimiseks välja vahetama tootja, tooja volitatud teeninduskeskus või sarnase väljaõppega tehnik. ● Paigaldus- ja hooldustöid peab tegema sobiva väljaõppega töötaja, järgides tootja juhiseid ning kohalikke kehtivaid ohutusnõudeid. Seadme osi võib parandada või asendada ainult juhul, kui see on kasutusjuhendis spetsiaalselt lubatud. ● Seadme maandus on kohustuslik. ● Et paigaldus vastaks kehtivatele ohutusnõuetele, peab masin olema varustatud automaatlülitiga, mis tagab täieliku võrgust isoleerimise III kategooria ülepinge korral. ● Ärge kasutage seadmega harupistikut ega pikendusjuhet. ● Pärast paigaldamise lõpetamist ei tohi elektrilised komponendid olla enam kasutajale ligipääsetavad. ● Seade ja selle ligipääsetavad osad muutuvad kasutamisel tuliseks. Olge ettevaatlik, et te ei puudutaks tuliseid osi. ● Jälgige, et lapsed seadmega ei mängiks. Hoidke lapsed seadmest ohutus kauguses ja

jälgige neid, sest seadme ligipääsetavad osad muutuvad kasutamisel väga tuliseks. ● Kasutamise ajal ja pärast seda ärge puudutage seadme kuumenevaid osi. ● Vältige lappide või süttimisohtlike materjalide kokkupuudet pliidiplaadiga niikaua, kuni kõik selle osad on maha jahtunud. ● Ärge asetage süttimisohtlikke materjale seadmele ega selle lähedusse. ● Kuum rasv ja öli süttivad kergesti. Olge eriti hoolikas, kui valmistate rasva- või ölirikast toitu. ● Kui pliidiplaati tekib mõra, siis elektrilöögiohtu vältimiseks lülitage seade välja. ● Seade ei ole projekteeritud nii, et seda võiks sisse lülitada eraldiseisva taimeri või kaugjuhtimissüsteemiga. ● Ärge jätke pliiti toiduvalmistamise ajal järelevalveta. ● Leeke ei tohi mitte mingil juhul kustutada veega. Selle asemel lülitage seade välja ja lämmatage leegid näiteks tuleteki või süttimiskindla kattega. Tulekahjuoht: ärge asetage pliidiplaadile esemeid. ● Ärge kasutage seadmega aurupuhasteid. ● Enne seadme elektrivõrku ühendamist kontrollige, kas andmesildil (seadme alumisel küljel) toodud väärtused sobivad elektrivõrgu ja pistiku pinge ning võimsusega. Kahtluste korral pöörduge väljaõppinud elektriku poole.

Tähtis! • Pärast kasutamist lülitage seade välja. • Et vältida vedelike ülevoolamist, vähendage leegi intensiivsust. • Soojendavad osad ei tohi töötada, kui neil on tühjad anumad või kui neil anumaid ei ole. • Pärast toiduvalmistamise lõpetamist lülitage kasutatud keedualad välja. • Ärge

asetage töötavale pliidiplaadile tühjasid anumeid. • Ärge kasutage anumaid, mis ulatuvad üle pliidiplaadi ääre. • TÄHELEPANU! Klaaspinna purunemise korral toimige nii: • 1) lülitage kohe kõik põletid välja ja eraldage seade elektrivõrgust; • 2) ärge puudutage seadme pinda; • 3) ärge seadet kasutage. • TÄHELEPANU! Gaasiga töötava pliidiplaadi kasutamisel eraldub paigaldamisruumi sooja, niiskust ja põlemisjääke. Veenduge, et ruumi õhutus on hea, eriti siis, kui seadet kasutatakse. Hoidke õhutusavad lahti või paigaldage mehaaniline ventilaator. • Kui seadet kasutatakse pikalt ja intensiivselt, võib vajalik olla lisaõhutus (nt tuleks avada aken) või tõhusam õhutamine (nt kasutada mehaanilise ventilaatori kiiremat režiimi). • TÄHELEPANU! Seade on mõeldud üksnes toidu valmistamiseks kodustes tingimustes. Muul eesmärgil kasutamine ei ole lubatud (nt ruumide soojendamiseks). • Ärge soojendage pliidil konservikarpe või plekkpurke, mida ei ole enne avatud – need võivad plahvatada. • Pott/pann tuleb asetada otse pliidiplaadile ja keeduala keskele. Mitte mingil juhul ei tohi midagi panna pliidiplaadi ja poti/panni vahele. • Pliidiplaadi kasutamisel tekib ruumi soojust ja niiskust. Veenduge, et köök oleks piisavalt õhutatud, hoidke õhutusavad lahti, nagu näevad ette kehtivad määrused. • Seadme pikemaaegse kasutamise korral võib olla vajalik lisaõhutus, näiteks tuleb avada aken. • Kui põleti ei hakka tööle 15 sekundi

jooksul, avage ruumi aknad ja uksed ning enne uuesti proovimist oodake vähemalt 1 minut. • Kui ilma turveseadmeta plaadi põleti leek kustub, lülitage vastav keeduala välja ja enne uut süütamist oodake vähemalt 1 minut. •

Toiduvalmistamise lõpetamisel on hea sulgeda ka gaasijuhtme peakraan ja/või ballooni kraan. • Enne seadme puhastamist või mis tahes hooldustöö tegemist eraldage seade elektrivõrgust, võttes toitekaabli pistiku pistikupesast välja või lülitades peakilbist välja seadme elektriühenduse pealüliti. • Kõigi paigaldus- ja hooldustööde tegemisel kasutage töökindaid. • Seadet ei tohi kasutada alla 8-aastased lapsed ja piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed või isikud, kellel puuduvad selleks kogemused või teadmised, välja arvatud järelevalve all või kui neid on õpetatud seadet turvaliselt kasutama ning nad mõistavad kasutusest tulenevaid ohte. • Tuleb kontrollida, et lapsed ei mängiks seadmega. • Lapsed ei tohi ilma järelevalveta teha puhastus- ja hooldustöid. • Hoolitsege, et alla 8- aastased lapsed ei viibiks seadme läheduses. • Lapsed ei tohi seadmega mängida. • Kui õhupuhasti paigalduskohas kasutatakse gaasi või mõne muu kütteainega töötavaid seadmeid, peab kindlasti olema tagatud piisav ventilatsioon. • õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest. • õhupuhasti puhastusnõuete ja filtrite puhastamise või vahetamise kohustuse eiramine toob kaasa tuleohu. • Toidu valmistamine leegil on rangelt keelatud. • Lahtine leek kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist igal juhul vältida. • Praadimisel olge ettevaatlik, et vältida kuuma öli süttimist. • TÄHELEPANU! Kui pliidiplaat töötab, võivad õhupuhasti ligipääsetavad osad kuumeneda. •

Tähelepanu! Ärge ühendage seadet elektrivõrku enne, kui paigaldamine on täielikult lõpule viidud. • Suitsu väljatõmbe tehniliste ja ohutusmeetmete kohaldamisel pidage eranditult kinni kohalike asjakohaste volitatud ametite määrustest. • Puhastatavat õhku ei tohi suunata torusse, mis on mõeldud gaasi või mõne muu kütusega töötava seadme suitsu väljajuhtimiseks. • Ôhupuhastit on keelatud kasutada, kui selle võre ei ole õigesti paigaldatud. • Paigaldamisel kasutage üksnes tootega kaasas olevaid kinnituskruvisid. Kui kruvisid kaasas ei ole, hankige õiget tüüpi kruvid. Kasutage õige pikkusega kruvisid – õiged pikkused on märgitud paigaldusjuhendis. • Kui köögi õhupuhastit ja mitteelektrilise toitega seadmeid kasutatakse korraga, ei tohi ruumi negatiivne rõhk olla suurem kui 4 Pa (4 × 10–5 baari).

Seade on kooskõlas Euroopa Parlamendi ja nõukogu direktiiviga 2012/19/EÜ - UK SI 2013 No3113, elektri- ja elektroonikaseadmete jäätmete kohta (WEEE). Tagades toote nõuetekohase kõrvaldamise, aitab kasutaja vältida kahjulike tagajärgi keskkonnale ja tervisele.

Tootel või sellega kaasas oleval dokumentatsioonil olev

sümbol näitab, et toodet ei tohi käsitleda olmeprügina, vaid see tuleb anda ümbertöötlemiseks elektri- ja

elektroonikaromude kogumispunkti. Kõrvaldage toode, järgides kohalikke jäätmekäitlusnõudeid. Lisateavet toote käitlemise, taaskasutuse ja ümbertöötluse kohta saab kohalikust asjakohasest ametist, olmejäätmete kogumispunktist või poest, kust toote ostsite.

Seade on projekteeritud ja valmistatud ning seda on katsetatud kooskõlas järgmiste standarditega.

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-102, EN/IEC 60335-2-31, EN/IEC 62233, EN30-1.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; EN30-2-1.
• Elektromagnetiline ühilduvus: EN 55014-1, CISPR 14-1, EN 55014-2, CISPR 14-2, EN/IEC 61000-3-3, EN/IEC 61000-3-12. Soovitused öigeks kasutuseks, et vähendada keskkonnamõju: Toiduvalmistamist alustades lülitage seadmel sisse kõige väiksem võimsus ning laske sellel töötada ka paar minutit pärast toiduvalmistamise lõpetamist. Suurendage võimsust ainult juhul, kui suitsu ja auru on suures koguses, ning kasutage funktsiooni Booster ainult äärmuslikel juhtudel. Et löhnade vähendamise süsteem püsiks tõhus, asendage (sõe)filter/filtrid vajaduse korral uutega. Et rasvafilter püsiks tõhus, puhastage seda vajaduse ilmnemisel. Tõhususe optimeerimiseks ja mûra minimeerimiseks kasutage selles kasutusjuhendis märgitud maksimaalset kanalisatsioonisüsteemi diameetrit.

2. Kasutamine

2.2 Energiasääst

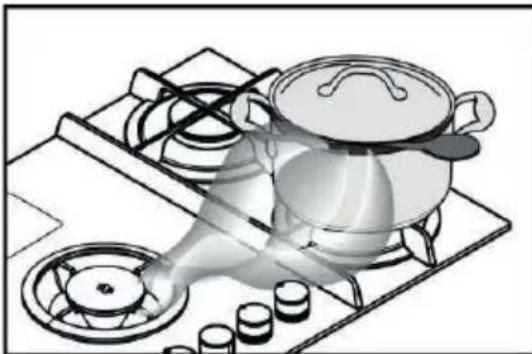

NB! Soovitatav on kasutada põletitega sobivas suuruses potte/panne, et maksimaalvõimsusega leek ei ulatuks anuma alt välja.

Parima tulemuse saavutamiseks soovitame järgmist.

— Kasutage potte/panne, mille diameeter sobib põleti suurusega.

Teavet selle kohta, millise diameetriga anum sobib millise põletiga, leiate kasutusjuhendi joonisteosast.

– Kasutage ainult lameda põhjaga potte/panne.

– Võimaluse korral hoidke anumatel toidu valmistamise ajal kaas peal.

- Valmistage köögivilju, kartuleid jne väikese veekogusega, et vähendada keemisele kuluvat aega.

- Energiatarvet ja toiduvalmistamise aega vähendab ka survepottide kasutamine.

- Asetage pott/pann pliidiplaadi keeduala keskele.

– Et energiat kuluks vähem, on soovitatav reguleerida põletid toidu valmistamisel sobivale intensiivsusele. Et auru väljatõmme oleks võimalikult hea, asetage poti kaane vahele kulp, eriti kui pott on kõrgem.

Ventilaatori kasutamine

Ventilaatorit saab kasutada välise väljatõmberežiimiga või sisemise filtritel põhineva ringlussüsteemiga.

Õhu väljatõmbega versioon

Joonis 7

Aur imetakse välja torusüsteemi abil (tuleb soetada eraldi), mis on kinnitatud komplektis oleva ühendustoru flantsi külge.

Väljatõmbetoru diameeter peab olema sama mis ühendusrõngal:

• kandilise väljatõmbeava korral 222 × 89 mm
• ümmarguse väljatõmbeava korral ∅ 150 mm (*)

Lisateavet leiate kasutusjuhendi jooniste jaotisest väljatömberežiimiga versiooni lisatarvikute lehelt. Joonis 7c Ühendage toode torude ja seina väljalaskeavaga. Väljalaskeava ja seina ava (ühendustoru flantsi) diameetrid peavad sobituma.

Kui torude ja seina väljalaskeava diameeter on väiksem, on öhu väljatömbe võimsus väiksem ja müra oluliselt suurem.

Sellisel juhul ei võta tootja endale vastutust.

① Kasutada võimalikult lühikest ühendust.

Püüdke minimeerida torustiku käänakute arvu (käänaku maksimaalne nurk olgu 90°).

Vältige torustiku järske suunamuutusi.

Filtersüsteem

Joonis 8

Enne õhu tagasi ruumi suunamist filtreeritakse see selleks otstarbeks mõeldud rasva- ja lõhnafiltritega.

Tootega on kaasas köik vajalik standardseks paigalduseks, mille korral öhk väljub alusmööbli esimesest osast.

Tootega on kaasas neli filtrit, mis eemaldavad löhnad tänu aktiivsöele.

Aktiivsöefiltrid on integreeritud mittekangalise koemaatriksiga, mis hoiab filtrid mustusest lihtsasti puhtad, nii et pind imab paremini.

Lisateabe saamiseks vaadake kasutusjuhendi jooniste jaotises filterrežiimiga versiooni lisatarvikute lehte.

Joonis 13b

Külastage saite www.elica.com ja www.shop.elica.com – nendelt leiate köik nii filter- kui ka väljatömberežiimiga versioonide komplektid, mida saab kasutada eri tüüpi paigaldustega.

3. Paigaldamine

Elektri-, mehaanilise ja gaasiühenduse peab tegema väljaöppinud spetsialist.

Kodumasin on mõeldud tööpinna sisse paigaldamiseks. Toote TOP korral võib tööpinna paksus olla 2–6 cm, toote FLUSH korral 2,5–6 cm.

Pliidiplaadi ja seina minimaalne vahemaa peab olema vähemalt 5 cm tagaosas, 40 cm külgedel ja 50 cm ülal asetsevatest mööbliosadest.

Toode on 3. klassi sissehitatud seade.

Joonis 1a/1b

3.1 Elektriühendus

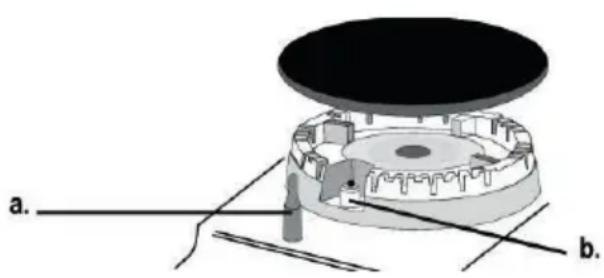

Joonis 3

– Paigaldustööd peab tegema sobiva väljaõppega töötaja, kes tunneb kehtivaid paigaldus- ja ohutusnõudeid. ● Tootja ei vastuta inimestele, loomadele ja esemetele põhjustatud kahjude eest, kui neid juhiseid on eiratud. ● Elektrijuhe peab olema piisavalt pikk, et pliidiplaadi oleks võimalik töötasapinnast eemale asetada. ● Kontrollige, et seadme all oleval andmesildil näidatud pinge sobiks elektrivõrgu pingega ruumis, kuhu seade paigaldatakse. ● Ärge kasutage pikendusjuhet. ● Masina maandus on seaduse järgi kohustuslik. ● Maandusjuhe peab olema teistest juhtmetest 2 cm pikem. ● Juhtme temperatuur ei tohi üheski kohas muutuda toatemperatuurist 50 °C kõrgemaks. ● Seade on mõeldud kasutamiseks pideva elektriühendusega. Elektrivõrk peab olema varustatud nõuetekohase automaatlülitiga, mis tagab täieliku võrgust isoleerimise III kategooria ülepinge korral. Lülitile peab olema pärast paigaldamist tagatud kiire ligipääs.

- Tähelepanu! Enne elektriühenduse taastamist ja seadme töökorra kontrollimist veenduge alati, et elektrivõrgu juhe oleks õigesti paigaldatud. • Tähelepanu!

Vaheühenduse kaablit tohib vahetada ainult volitatud teeninduskeskus või vastava väljaõppega töötaja.

3.2 Gaasi ühendamine

- Paigaldustööd peab tegema sobiva väljaõppega töötaja, kes tunneb kehtivaid paigaldus- ja ohutusnõudeid. - Ühendage seade ballooni või gaasiaparatuuriga, järgides kehtivaid määrusi ja kontrollides kõigepealt, et seade sobib kasutatava gaasi tüübiga.

ISO 7/1 ISO 228/1 (FR)

- Sobiva gaasi puudumisel lugege jaotist “Kohandused erinevat tüüpi gaasi korral”. - Peale selle kontrollige, kas gaasi rõhk vastab rõhkudele, mis on toodud tabelis “Kasutamist puudutavad nõuded”. - Jäigad/pooljäigad metallühendused - Ühendage painduvad ja/või metalltorud ja - ühendused nii, et need ei avaldaks survet seadme sees asuvatele elementidele. - Painduvate torude paigaldus tuleb teha nii, et nende maksimaalne pikkus väljasirutatult ei ületaks 2 meetrit. - Kasutage üksnes sihtkohas kehtivatele määrustele vastavaid torusid. - NB! - Kui paigaldamine on tehtud, kontrollige seebilahusega, kas kogu ühendussüsteem on täiesti hermeetiline. Selleks kontrolliks on keelatud kasutada leeki.

- Kohandused erinevat tüüpi gaasi korral - Selleks et kohandada seade muud tüüpi gaasiga kasutamiseks kui

seadmega ette nähtud (ettenähtud gaasi tüüp on toodud plaadi alumisel osal või pakendil), tuleb välja vahetada põletite otsakud. See käib nii. ● 1. Võtke ära keedunõutoed ja libistage põletid nende kohtadelt välja. ● 2. Keerake otsakud 7 mm toruvõtmega lahti ja pange asemel uue gaasi tüübiga sobituvad otsakud (vt tabelit “Gaasipõleti nõuded”). ● 3. Paigaldage detailid tagasi, tehes kirjeldatud toimingud vastupidises järjekorras. ● Tähelepanu! Kui toiming on tehtud, asendage vana andmesilt uuega, mis sobitub uue gaasi tüübiga.

JOONIS A0

- Miinimuni reguleerimine - Miinimumi reguleerimiseks tehke nii. - 1. Keerake kraan miinimumasendisse. - 2. Võtke nupp ära ja keerake kraani toe sees või küljel asuvaid kruvisid sobiva kruvikeerajaga, kuni saavutate sobivalt väikese leegi.JOONIS A1 - 3. Kontrollige, et põleti leek ei kustuks, kui keerate nupu kiiresti maksimumilt miinimumile. - 4. Juhul kui turvaseade (termopaar) ei tööta korralikult, kui põletid on keeratud miinimumile, suurendage reguleerimiskruvidest miinimumi võimsust. - 5. Kui reguleerimine on tehtud, pange by-pass'i tihendid vaha või muu sarnase materjaliga tagasi. - Vedelgaaside (nt GPL) kasutamisel tuleb kruvid keerata reguleerimisel lõpuni. -

Tähelepanu! Kui toiming on tehtud, asendage vana andmesilt uuega, mis sobitub uue gaasi tüübiga. ●

Tähelepanu! Juhul kui kasutatava gaasi tüübi rõhk on ettenähtust erinev (või muutuv), tuleb sisselasketorule

paigaldada sobiv rõhuregulaator, mis vastaks kohalikele kehtivatele määrustele. • Põlemiseks vajalik õhu kogus ei tohi olla väiksem kui 2,0 m3/h iga võimuse kW kohta. Vt põletite võimsuste tabelit.

3.3 Paigaldamine

Enne paigaldamist:

• Pärast toote lahtipakkimist kontrollige, et see ei oleks transpordi ajal kannatada saanud. Probleemide ilmnemisel pöörduge edasimüuja või teeninduskeskuse poole. Enne ärge paigaldamisega alustage.
• Kontrollige, kas ostetud toote möötmed sobivad valitud paigaldamiskohaga.
• Lisavarustus (kotid kruvidega, garantiileht jne) võib olla transpordi ajaks pandud pakkematerjali sisse. Vaadake pakkematerjal enne selle äraviskamist hoolikalt läbi, et te ei viskaks ära vajalikke tarvikuid.
• Veenduge, et paigaldamiskoha lähedal oleks olemas elektripistik.

Pliidiplaadi köögimööbli ettevalmistamine:

• Toodet ei tohi paigaldada külmutusseadme, pesumasina, pliidi, ahju, nõudepesumasina ega kuivati peale.
• Tehke mööblisse löiked ning enne pliidiplaadi kohale asetamist eemaldage laastud ja saagimisjäägid.

TÄHTIS! Kasutage ühekomponendilist liimhermeetikut (S), mille temperatuuritaluvus on kuni 250°. Liimitavad pinnad tuleb enne paigaldamist hoolikalt puhastada, eemaldades köik sellise, mis vöib kinnitumist takistada (nt eemaldamisvahendid, konservandid, rasvad, ölid, tolm, vana liimi jäägid jne). Liim tuleb kanda ühtlase kihina kogu serva kogu perimeetri ulatuses. Pärast liimimist laske liimil kuivad umbes 24 tundi.

Joonis 1b

Tähelepanu! Kruvide ja kinnitusseadmete ebaõige ja juhistele mittevastav paigaldamine võib kaasa tuua elektrilisi ohteMärkus. Toote õigeks paigalduseks on soovitatav kinnitada torud kleeplindiga, mida iseloomustavad järgmised omadused: pehmest PVC-st elastne lint akrülaadil põhineva liimainega

– vastavus standardile DIN EN 60454
- isekustuv
- pikaajaline vastupidavus
– talub köikuvat temperatuuri
- kasutatav madalal temperatuuril

4. Töötamine

2 6 5 6 3 1 7 4 a b c a a

1. Poolkiire põleti
2. Põleti Dual
3. Kiire põleti
4. Poolkiire põleti
5. Tõmbeala / eemaldatav tugi
6. Eemaldatavad toed
7. Nupud
   a. Gaasipõleti sisse- ja väljalülitamine
   b. Gaasipõleti Dual sisse- ja väljalülitamine
   c. Tõmbeseadme sisse- ja väljalülitamine

3.2 Kuumutusala kasutamine KUUMUTUSALA KASUTAMINE

Põletite (1, 3, 4) süütamine toimub, kui vajutada vastavat nuppu ja keerata nuppu ennast vastupäeva, kuni viitekoht

jõuab maksimaalsesse asendisse.

Vahelüliti ja põleti vahel tekkiv elektrilaeng paneb vastava põleti põlema. Leegi süttimisel laske nupp kohe lahti ja reguleerige leek parajaks.

Põleti hakkab tööle, kui hoida nuppu maksimaalasendis alla vajutatuna 3–5 sekundit. Kui nupu lahti lasete, veenduge, et põletil süttis leek.

NB! Voolukatkestuse korral saab süüdata samamoodi nuppu vajutades ja tuues leegi põleti ülemises osas olevate aukude lähedale.

Topeltpõleti (2) süüdatakse samamoodi, vajutades ja keerates nuppu vastupäeva.

Sel juhul vastab iga asend põletite erinevale töörežiimile, nagu on toodud allpool.

1 klöps: F1 kõrge leek – F2 kõrge leek.
2 klöpsu: F1 körge leek – F2 madal leek.
3 klõpsu: F1 kõrge leek – F2 kustus.
4 klõpsu: F1 madal leek –F2 kustus.

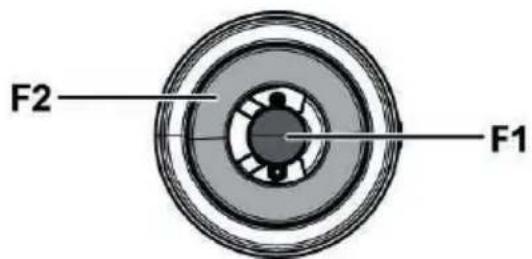

F2 F1

VENTILAATORI KASUTAMINE

NB! Ventilaatori nupul on tagantvalgustusega pööratav ketas, olenevalt funktsioonist tuleb nuppu kas pöörata või vajutada.

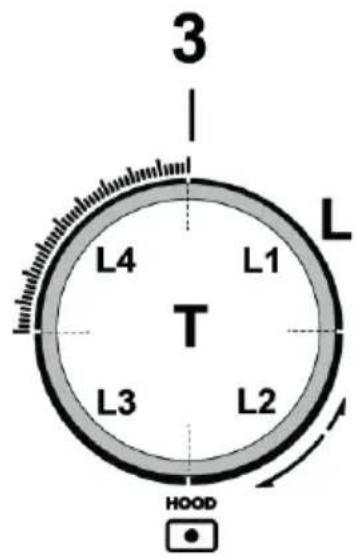

3 | L4 L1 T L3 L2 HOOD

•Võimalike tömbekiruste valimine

Et ventilaator sisse lülitada ja tömbekirust suurendada, keerake nuppu (3) päripäeva, väljalülitamiseks ja vähendamiseks keerake nuppu vastupäeva.

Rõngas (L) hakkab põlema ja näitab valitud tõmbekiirust.

• L1 põleb

1. kiirus

• L1 + L2 põlevad

1. kiirus

• L1 + L2 + L3 põlevad

1. kiirus

• L1 + L2 + L3 + L4 vilguvad aeglaselt

1. kiirus (Boost 1): kestab 30 minutit, pärast seda läheb öhupuhasti automaatselt 3. kiirusele

• L1 + L2 + L3 + L4 vilguvad aeglaselt

1. kiirus (Boost 2): kestab 7 minutit, pärast seda läheb öhupuhasti automaatselt 3. kiirusele

• L kustus

Tömbemootor on välja lülitatud

• Taimer

Ventilaatoril on taimeri ja automaatse väljalülitamise funktsioon.

NB! Taimer ei tööta kiirustega 1 ja 2, mis on juba automaatselt piiratud ajaga.

Taimeri aktiveerimiseks vajutage nupp (3-T) 2 sekundiks alla.

• 1. kiiruse korral lülitub õhupuhasti automaatselt välja 15 minutit pärast (L1vilgub)
• 1. kiiruse korral lülitub öhupuhasti automaatselt välja 10 minutit pärast (L1 põleb, L2 vilgub)
     -3. kiiruse korral lülitub öhupuhasti automaatselt välja 5 minuti pärast (L1 + L2 põlevad, L3 vilgub)

- Filtrite küllastumise kontrollseadis

Õhupuhastil on spetsiaalne seadis, mis teavitab kasutajat vajadusest filtreid hooldada.

Filtrite küllastumise kontrollseadise aktiveerimiseks tehke nii.

1. Lülitage öhupuhasti välja.

2. Vajutage nupp (3-T) 5 sekundiks alla.

Rõngas (L) hakkab üleni põlema ja annab vilkumisega märku, et sisenetud on filtriseadistuste menüüsse.

NB! Rasvafiltri küllastumise kontrollseadis on tavaliselt juba aktiveeritud,

aktiivsöefiltri küllastumise kontrollseadis on tavaliselt alguses inaktiivne.

3a. Rasvafilter

Keerake nuppu (3) päripäeva, L2 + L3põlevad

Vajutage nupule: L2 + L3 hakkavad vilkuma, rasvafiltri küllastumise kontrollseadis on inaktiveeritud.

Vajutage nupule: L2 + L3 jäävad püsivalt põlema, rasvafiltri küllastumise kontrollseadis on aktiveeritud.

3b. Aktiivsöefilter

Keerake nuppu (3) vastupäeva, L1 + L4 vilguvad.

Vajutage nupule: L1 + L4jäävad põlema, aktiivsöefiltri küllastumise kontrollseadis on aktiveeritud.

Vajutage nupule: L1 + L4 hakkavad vilkuma, aktiivsöefiltri küllastumise kontrollseadis on inaktiveeritud.

1. Vajutage uuesti nupp (3-T) 5 sekundiks alla. Rõngas (L) vilgub ja seejärel lülitub välja, andes sellega märku filtriseadistuste menüüst väljumisest.

NB! 1 minuti pärast toimuks menüüst väljumine automaatselt.

Rasvafiltri küllastumise märguanne

L2 + L hakkavad vilkuma: rasvafiltrit tuleb hooldada

Aktiivsöefiltri küllastumise märguanne

L1 + L4 hakkavad vilkuma: aktiivsöefiltrit tuleb hooldada

Filtrite küllastumise märguande lähtestamine

Pärast filtrite hooldamist vajutage nupp (3-T) 4 sekundiks alla: LEDid L lülituvad välja, andes sellega märku, et filtrid on lähtestatud.

Märkus. Juhul kui märku annavad mölemad filtrid korraga (küllastunud on nii rasva- kui ka aktiivsöefilter), tuleb toimingut teha kaks korda.

Võimsuste tabel

TOIDE		PÖLETID	MÄRGISTUS: INJEKTOR	VÕIMSUS Kw	TARBIMINE	GAASI RÕHK
TÜÜP	RÕHK mbarNORM.					min	nom	max
Gaas	G20 20 mbar	DUAL ESTER – B	89	2,7	334 l/h	17	20	25
		DUAL CENT – A	68	0,8
		KIIREPOOLKIIRE	12597	31,75	286 l/h167 l/h
Gaas	G30 29 mbar	DUAL ESTER – B	63	2,7	255 g/h	20	28-30	35
		DUAL CENT – A	46	0,8
		KIIREPOOLKIIRE	8066	2,51,75	182 g/h127 g/h
Gaas	G25.3 25 mbar	DUAL ESTER – B	92	2,7	382 l/h	20	25	30
		DUAL CENT – A	71	0,8
		KIIREPOOLKIIRE	130100	31,75	327l/h191 l/h
Gaas	G30 50 mbar	DUAL ESTER – B	54	2,7	255 g/h	42,5	50	57.5
		DUAL CENT – A	40	0,8
		KIIREPOOLKIIRE	7860	31,75	218 g/h127 g/h

DUAL ESTERN - B

DUAL CENT - A

Joonis 19

Märkus. Andmed kehtivad komplekis kaasas olevate põletiosade kohta (need on eri toodetel erinevad).

5. Hooldus

Kütteplaadi hooldus

Tähelepanu! Enne mistahes hooldus- või puhastustöid veenduge, et kõik kuumutusalad on välja lülitatud ja külmad.

5.1 Puhastamine

Pliidiplaati peab puhastama pärast igat kasutuskorda.

Tähtis

Ärge kasutage abrasiivseid nuustikuid ega traatkäsnu. Nende kasutamine võib klaasi ajapikku rikkuda.

Ärge kasutage keemilisi ärritavaid puhastusvahendeid, nagu ahjuspreid või plekieemaldajad.

Laske pärast igat kasutamist pliidil jahtuda ja puhastage see seejärel toidujääkidest ja -plekkidest.

Suhkur ja suure suhkrusisaldusega toiduained kahjustavad pliidiplaati – need tuleb eemaldada kohe.

Sool, suhkur ja liiv võivad klaasist pinda kriimustada.

Kasutage pliidi puhastamiseks pehmet lappi, majapidamispaberit või spetsiaalseid pinna puhastamise tooteid (järgige tootja juhiseid).

Et seadme kasutusiga oleks pikem, tuleb seadet puhastada korrapäraselt, pidades silmas järgmist.

• Klaas-, metall- ja emailpinnaga osi tuleb puhastada sobivate mitteabrasiivsete ja mittesöövitavate puhastusvahenditega (saadaval poodides). Ärge kasutage klooripõhiseid tooteid (pleegitusaineid jne).
• Ärge jätke tööpinnale happelisi ja aluselisi aineid (äädikas, sool, sidrunimahl jne).
• Leegieraldit ja katteplaati (põleti eemaldatavad osad) tuleb pesta sageli. Tehke seda keeva vee ja puhastusvahendiga, eemaldades kogu mustuse, kuivatage korralikult ja kontrollige, et leegieraldi ükski ava ei oleks kasvõi osaliselt ummistunud. Pärast puhastamist asetage keedunõutoad ja põletid õigesti tagasi.

a. b.

a. OHUTUSSEADIS

B. GAASIPÕLETI süüteküünal

NB! Kraane/nuppe peab vajaduse korral ölitama vastava väljaöppega tehnik, selliste törgete ilmnemisel pöörduge tema poole. Kontrollige painduva gaasijuhtme seisukorda korrapäraselt. Lekke avastamisel pöörduge viivitamata vastava tehniku poole.

Tähtis

Kui toiduvalmistamise anumast on pliidiplaadile sattunud suurem hulk vedelikku, saab selle eemaldamiseks kasutada seadme alumisel küljel asuvat väljalaskeklappi. Nii saab jäägid korralikult eemaldada ja toote põhjalikult ära puhastada.

Joonis 16

Põhjalikumaks puhastamiseks võib alumise vanni küljest ära võtta.

Joonis 18

Metallvõre puhastamine:

Võret tuleb pesta käsitsi sooja vee ja neutraalse pesuvahendiga, oksüdatsiooni vältimiseks kuivage võre korralikult.

Õhupuhasti hooldamine

Puhastamine

Puhastamiseks tohib kasutada ainult neutraalse vedela puhastusvahendiga niisutatud lappi. PUHASTAMISEKS EI TOHI KASUTADA TÖÖRIISTU VÖI -VAHENDEID.

Vältige abrasiivseid aineid sisaldavaid tooteid.

ÄRGE KASUTAGE ALKOHOLI.

Rasvafilter

Eemaldab õhust toiduvalmistamisest tulenevad rasvaosakesed.

Filtrit tuleb puhastada kord kuus (või kui filtri küllastumise märguanne teavitab vajadusest puhastada), pestes seda käsitsi ja mittesööbiva pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese pesutsükliga.

Metallist rasvafiltri pesemisel nõudepesumasinas võib selle värvus muutuda, kuid see ei muuda kuidagi filtri tööomadusi.

Joonis 15b

Aktiivsöefilter – Plisseeritud (ainult filtreerival versioonil)

Filtrid säilitavad löhna tänu aktiivsöele. Aktiivsöefiltrid on integreeritud mittekangalise koemaatriksiga, mis hoiab filtrid mustusest lihtsasti puhtad, nii et pind imab paremini.

Aktiivsöefiltrid küllastuvad lühema või pikema aja jooksul, olenevalt toiduvalmistamise tüübist ja rasvafiltri puhastamise korrapärasusest. Neid löhnafiltreid ei saa regenereerida ja need tuleb välja vahetada, kui küllastumise märguanne aktiveerub.

Joonis 17 - 17a - 17b - 17c

5.2 Rikete diagnostika

Võib juhtuda, et pliit ei tööta või ei tööta korralikult. Enne tehnilisse abisse pöördumist saab paari asja kontrollida ise. Kõigepealt veenduge, et poleks katkestatud elektri- või gaasitoide ja et plaadi gaasikraanid oleksid lahti keeratud.

Põletil ei teki leek või see pole ühtlane

Veenduge järgmises.

• Põleti avad, kust gaas väljub, ei ole takistatud.
• Põleti kõik liikuvad osad on paigaldatud õigesti.
• Pliidi läheduses pole õhuvooge.

Leek kustub ära

Veenduge järgmises.

• Olete vajutanud nupu lõpuni.
• Olete vajutanud nupu alla piisavaks ajaks, et turvaseadis saaks tööle hakata.
• Gaasi väljumise avad turvaseadise juures pole ummistunud.

Kui nupp on miinimumasendis, ei jää leek põlema

Veenduge järgmises.

• Gaasi väljumise avadel ei ole takistusi.
• Pliidi läheduses pole õhuvooge.
• Miinimumi reguleerimine on tehtud õigesti.

• Anuma põhi on täiesti lame.
• Anum on asetatud põleti või elektriplaadi keskele.
• Keenunõutoed ei ole vahetusse läinud.
• Kui pärast kõiki neid kontrolle pliit siiski korralikult ei tööta, võtke ühendust tehnilise abiga.

Teatage järgmised andmed:

• seadme mudel (mud.)
• seerianumber (S/N)
  Need andmed leiate seadmele ja/või pakendile kinnitatud andmesildilt.

! Ärge kasutage volitamata tehnikute teenuseid ning lubage seadmele paigaldada ainult originaalvaruosi
