NikolaTesla Flame BLA88 - Viryklė ELICA - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai NikolaTesla Flame BLA88 ELICA PDF formatu.
| Prekės ženklas | Elica |
| Modelis | NikolaTesla Flame BLA88 |
| Gaminio tipas | Dujinė viryklė su įmontuotu gartraukiu |
| Degiklių skaičius | 4 (2 pusiau greiti, 1 greitas, 1 Dual) |
| Dujų tiekimas | Gamtinės dujos G20/G25.3, SND G30 (pagal nustatymą) |
| Vardinės dujų slėgis | 20 mbar (G20), 25 mbar (G25.3), 29/50 mbar (G30) |
| Dual degiklio galia (išorinis + vidinis) | 2.7 kW + 0.8 kW |
| Greito degiklio galia | 3.0 kW |
| Pusiau greito degiklio galia (x2) | po 1.75 kW |
| Maitinimo įtampa | 230 V ~ 50 Hz |
| Montavimo tipas | Įmontuojamas (3 klasė) |
| Išpjovos matmenys (I x P) | Apie 75-85 cm x 50-55 cm (pagal instrukciją) |
| Darbo paviršiaus storis | 2-6 cm (montavimas TOP), 2.5-6 cm (FLUSH) |
| Minimalus šoninis atstumas | 40 cm iš kiekvienos pusės |
| Minimalus galinis atstumas | 5 cm nuo sienos |
| Minimalus viršutinis atstumas | 50 cm nuo pakabinamų elementų |
| Uždegimas | Elektroninis kibirkštinis |
| Sauga | Termoelementas ant visų degiklių, automatinis išjungimas užgesus liepsnai |
| Įmontuotas gartraukis | Taip, ištraukimas arba recirkuliacija |
| Siurbimo greičiai | 5 (iš jų 2 laikini Boost) |
| Gartraukio laikmatis | Taip (15, 10 arba 5 minutės priklausomai nuo greičio) |
| Filtrų prisotinimo indikatorius | Taip (LED) |
| Riebalų filtras | Metalinis, plaunamas (kas mėnesį) |
| Aktyvintos anglies filtras | Neplaunamas, reikia keisti (recirkuliacijos versija) |
| Paviršiaus medžiaga | Stiklas |
| Svoris (apytikslis) | Apie 30 kg |
Dažnai užduodami klausimai - NikolaTesla Flame BLA88 ELICA
Naudotojų klausimai apie NikolaTesla Flame BLA88 ELICA
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Viryklė PDF formatu nemokamai! Raskite savo instrukciją NikolaTesla Flame BLA88 - ELICA ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. NikolaTesla Flame BLA88 prekės ženklo ELICA.
NAUDOJIMO INSTRUKCIJA NikolaTesla Flame BLA88 ELICA
LT Montavimo ir naudojimosi instrukcija
POUŽITÍ ODSAVAČE PAR

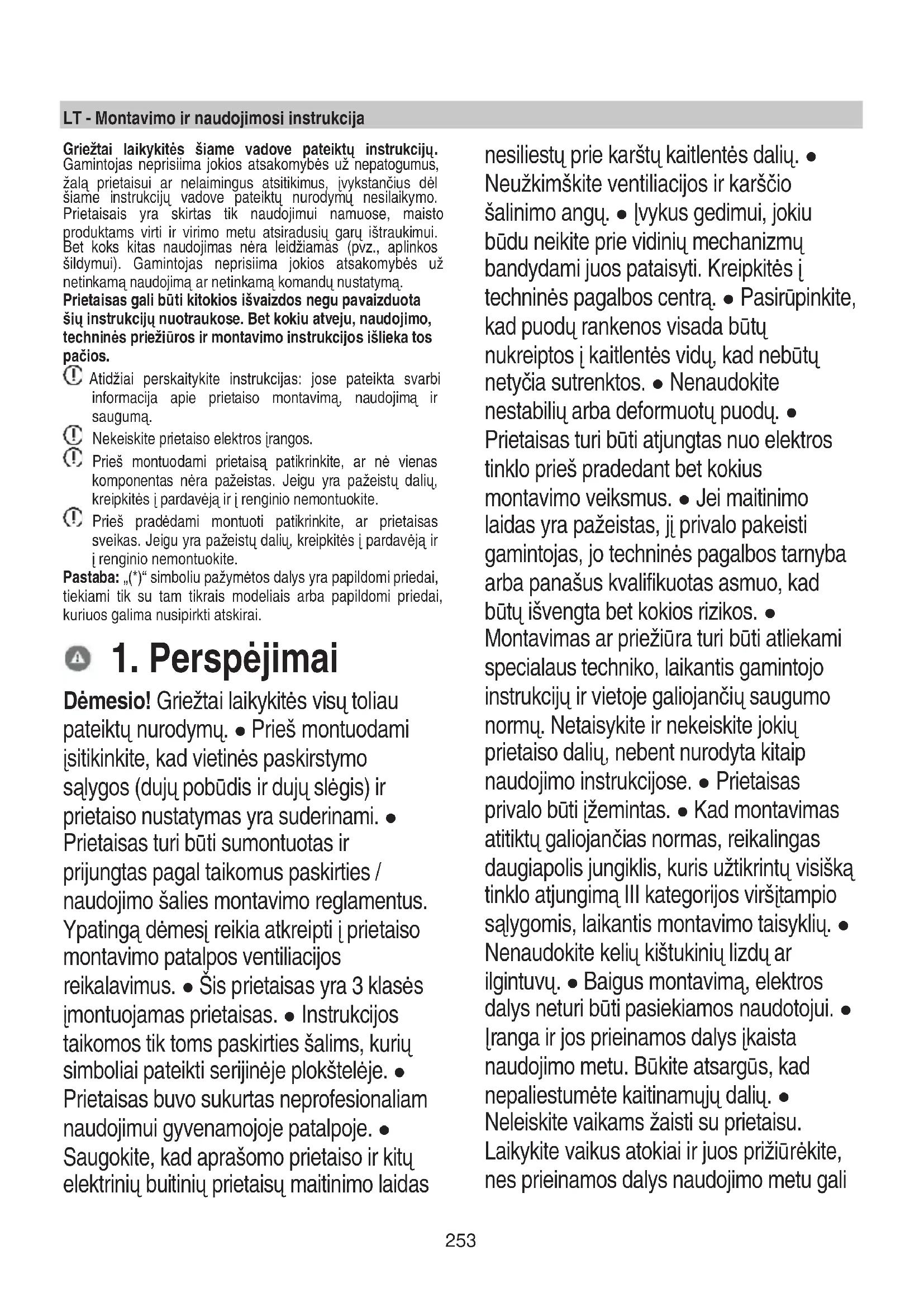

LT - Montavimo ir naudojimosi instrukcija
Griežtai laikykitės šiame vadove pateiktų instrukcijų. Gamintojas neprisiima jokios atsakomybės už nepatogumus, žalą prietaisui ar nelaimingus atsitikimus, įvykstančius dėl šiame instrukcijų vadove pateiktų nurodymų nesilaikymo. Prietaisais yra skirtas tik naudojimui namuose, maisto produktams virti ir virimo metu atsiradusių garų ištraukimui. Bet koks kitas naudojimas nėra leidžiamas (pvz., aplinkos šildymui). Gamintojas neprisiima jokios atsakomybės už netinkamą naudojimą ar netinkamą komandų nustatymą.
Prietaisas gali būti kitokios išvaizdos negu pavaizduota šių instrukcijų nuotraukose. Bet koku atveju, naudojimo, techninės priežiūros ir montavimo instrukcijos išlieka tos pačios.
Atidžiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie prietaiso montavima, naudojima ir sauguma.
⚠️ Nekeiskite prietaiso elektros įrangos.
Prieš montuodami prietaisą patikrinkite, ar né vienas komponentas nėra pažeistas. Jeigu yra pažeistų dalių, kreipkitės į pardavėją ir į renginio nemontuokite.
Prieš pradėdami montuoti patikrinkite, ar prietaisas sveikas. Jeigu yra pažeistų dalių, kreipkitės i pardavėją ir i renginio nemontuokite.
Pastaba: „(*)“ simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.
1. Perspèjimai
Dėmesio! Griežtai laikykitės visų toliau pateiktų nurodymų. • Prieš montuodami įsitikinkite, kad vietinės paskirstymo sąlygos (dujų pobūdis ir dujų slėgis) ir prietaiso nustatymas yra suderinami. • Prietaisas turi būti sumontuotas ir prijungtas pagal taikomus paskirties / naudojimo šalies montavimo reglamentus. Ypatingą dėmesį reikia atkreipti į prietaiso montavimo patalpos ventiliacijos reikalavimus. • Šis prietaisas yra 3 klasės įmontuojamas prietaisas. • Instrukcijos taikomos tik toms paskirties šalims, kurių simboliai pateikti serijinėje plokštelėje. • Prietaisas buvo sukurtas neprofesionaliam naudojimui gyvenamojoje patalpoje. • Saugokite, kad aprašomo prietaiso ir kitų elektrinių buitinių prietaisų maitinimo laidas
nesiliestų prie karštu kaitlentės dalių. • Neužkimškite ventiliacijos ir karščio šalinimo angų. • ľvykus gedimui, jokiu būdu neikite prie vidinių mechanizmų bandydami juos pataisyti. Kreipkitės Į techninės pagalbos centra. • Pasirūpinkite, kad puodu rankenos visada būtu nukreiptos į kaitlentės vidų, kad nebūtu netyčia sutrenktos. • Nenaudokite nestabilių arba deformuotų puodu. • Prietaisas turi būti atjungtas nuo elektros tinklo prieš pradedant bet kokius montavimo veiksmus. • Jei maitinimo laidas yra pažeistas, jį privalo pakeisti gamintojas, jo techninės pagalbos tarnyba arba panašus kvalifikuotas asmuo, kad būtu išvengta bet kokios rizikos. • Montavimas ar priežiūra turi būti atliekami specialaus techniko, laikantis gamintojo instrukciju ir vietoje galiojančių saugumo normų. Netaisykite ir nekeiskite jokių prietaiso dalių, nebent nurodyta kitaip naudojimo instrukcijose. • Prietaisas privalo būti ižemintas. • Kad montavimas atitiktų galiojančias normas, reikalingas daugiapolis jungiklis, kuris užtikrintų visišką tinklo atjungimą III kategorijos viršįtampio sąlygomis, laikantis montavimo taisyklių. • Nenaudokite kelių kištukinių lizdų ar ilgintuvų. • Baigus montavimą, elektros dalys neturi būti pasiekiamos naudotojui. • Īranga ir jos prieinamos dalys įkaista naudojimo metu. Būkite atsargūs, kad nepaliestumėte kaitinamujų dalių. • Neleiskite vaikams žaisti su prietaisu. Laikykite vaikus atokiai ir juos prižiūrėkite, nes prieinamos dalys naudojimo metu gali
būti labai karštos. • Naudojimo metu ir po jo, nelieskite prietaiso kaitinamujų dalių. • Venkite kontakto su audiniais ar kitomis degiomis medžiagomis, kol visos prietaiso dalys visiškai atauš. • Nedėkite jokių degių medžiagų ant prietaiso ar šalia jo. • Karšti riebalai ir aliejai labai lengvai užsidega. Būkite ypač atsargūs gamindami daug riebalų ir alyvos prisotintą maistą. • Jeigu paviršius yra įskilęs, išjunkite prietaisa, kad išvengtumėte nutrenkimo elektra galimybės. • Prietaisas nėra skirtas veikti su išoriniu laikmačiu ar atskira nuotolinio valdymo sistema. • Virimo / kepimo procesas turi būti nuolatos prižiūrimas. • NIEKADA nebandykite užgesinti liepsnos vandeniu. Kilus gaisrui, išjunkite prietaisa ir užgesinkite liepsną, pavyzdžiui, dangčiu ar gaisro gesinimo antklode. Gaisro pavojus: nedėkite objektų ant virimo / kepimo paviršių. • Nenaudokite garų valytuvų. • Prieš prijungdami modelį prie elektros energijos tinklo: patikrinkite duomenų lentelę (apatinėje prietaiso dalyje), kad įsitikintumėte, jog įtampa ir galia atitinka tinklo įtampaą bei galią ir prijungimo lizdas yra tinkamas. Kilus dvejonėms, kreipkitės į kvalifikuotą elektrika.
Svarbu. • Panaudoje, išjunkite kaitlentę jos valdymo įtaisu. • Kad neištekėtų skystis, sumažinkite tiekiamą karštį. • Kaitinančiųjų dalių nepalikite įjungtų puodams ar keptuvėms esant tuščioms ir, jeigu ant kaitlentės nėra ko šildyti. • Baigę ruošti maistą, išjunkite tą dalį, kurią kaitinote. • Niekada nepalikite tuščių puodu ant veikiančių kaitinamųjų dalių. • Nenaudokite indu, kurie išsikiša už kaitlentės kraštų. • DĖMESIO! Jei sugedo stiklinė kaitlentė: • 1) nedelsdami išjunkite visus degiklius ir išjunkite energijos tiekimą prietaisui; • 2) nelieskite prietaiso paviršiaus; • 3) nenaudokite prietaiso. • DĖMESIO! Naudojant dujinę kaitlentę, patalpoje, kurioje ji sumontuota, kaupiasi karštis, drėgmė ir degimo produktai. Įsitikinkite, kad patalpa gerai vėdinama, ypač tada, kai įranga naudojama. Laikykite ventiliacijos angas atidarytas arba sumontuokite mechaninį vėdinimo įtaisą. • Jei prietaisas naudojamas ilgai ir intensyviai, gali būti reikalinga papildoma ventiliacija (pavyzdžiui, atidarius langą) arba efektyvesnė ventiliacija (pavyzdžiui, padidinus mechaninės ventiliacijos lygį (jei yra)). • DĖMESIO! Prietaisas yra skirtas naudoti tik namuose, maisto virimui. Bet koks kitas naudojimas nėra leidžiamas (pvz., aplinkos šildymui). • Niekada nešildykite skardinių su maistu prieš tai jų neatidarę: jos gali sprogti! • Indai turi būti uždėti tiesiogiai kaitlentės centre. Jokiais būdais nedėkite kokių nors objektų tarp puodo ar keptuvės ir kaitlentės paviršiaus. • Naudojant prietaisą, patalpoje, kur yra sumontuotas, kaupiasi karštis ir drėgmė. Įsitikinkite, kad virtuvė yra pakankamai vėdinama; laikykite ventiliacijos angas atidarytas, kaip numatyta taikomuose standartuose. • Jei prietaisas naudojamas ilgai, gali būti reikalinga papildoma ventiliacija, pavyzdžiui, atidarius langą. • Jei po 15 sekundžių degiklis nejsijungė, atidarykite patalpos duris ir prieš vėl bandydami, palaukite bent minutę. • Jei gesinate degiklio liepsnas kaitlentėse be apsaugos, užsukite atitinkamą čiaupą ir nebandykite vėl jungti nepalaukę, kol
praeis minutė. • Baigus gaminti rekomenduojama taip pat užsukti ir pagrindinį vamzdžio ir (arba) baliono čiaupą. • Prieš pradėdami bet kokius valymo arba priežiūros darbus, atjunkite gaminį nuo elektros energijos tinklo, ištraukdami kištuką arba atjungdami bendrą gyvenamosios patalpos maitinimo jungikli. • Visų montavimo ir priežiūros darbų metu mūvėkite darbines pirštines. • ľrenginį leidžiama naudoti ne jaunesniems nei 8 metų vaikams ir fizinę, judėjimo ar protinę negalią turintiems asmenims arba asmenims, neturintiems patirties ar reikiamų žinių, jei jie prižiūrimi arba jiems buvo pateikti nurodymai apie saugų ľrenginio naudojimą ir jie supranta su juo susijusius pavojus. • Reikia prižiūrėti vaikus, kad jie nežaistų su ľrenginiu. • Draudžiama atlikti priežiūrą ir valyti vaikams be priežiūros. • Reikia saugoti, kad jaunesni nei 8 metų amžiaus vaikai neitų arti prietaiso. • Neleiskite vaikams žaisti su prietaisu. • Kai gartraukis naudojamas su dujiniais ar kito kuro prietaisais, patalpoje turi būti užtikrinta pakankama ventiliacija. • Gartraukio vidų ir išorę reikia dažnai valyti (BENT JAU KARTĄ PER MĖNESI). Bet kokiu atveju, vadovaukitės priežiūros instrukcijose pateiktais nurodymais. • Nesilaikant gartraukio valymo ir filtrų pakeitimo bei valymo taisyklių, kyla gaisro pavojus. • Griežtai draudžiama ruošti maistą ant ugnies. • Atvira ugnis kenkia filtrams ir gali sukelti gaisrą, todėl jos jokiu būdu negalima naudoti. • Kepant aliejuje būtina nuolatinė priežiūra, kad perkaitęs aliejus neužsidegtų. • DĖMESIO: kaitlentei esant ijungtai, prieinamos gartraukio dalys gali įkaisti. • Dėmesio! Nejunkite prietaiso prie elektros tinklo, kol visiškai jo nesumontuosite. • Dūmų šalinimui reikia taikyti technines ir saugos priemones, griežtai vadovaujantis vietinėmis kompetentingų instituciju reglamentuose numatytomis nuostatomis. • Ištraukiamo oro negalima tiekti vamzdžiu, skirtu dujinių ar kito kuro prietaisų generuojamų garų šalinimui. • Niekada nenaudokite gartraukio tinkamai nesumontavę grotelių! • Montavimui naudokite tik kartu su gaminiu duotus fiksavimo varžtus, o jei jie nepridėti, įsigykite tinkamos rūšies varžtus. Naudokite tinkamo ilgio varžtus, kurių ilgis nurodytas montavimo vadove. • Kai vienu metu veikia virtuvinis gartraukis ir prietaisai, maitinami ne elektros energija, neigiamas slėgis patalpoje negali viršyti 4 Pa (4 × 10–5 barų).
Šis prietaisas yra pažymėtas kaip atitinkantis Europos direktyvą 2012/19/EB - UK SI 2013 No3113, dėl elektros ir elektronikos įrangos atlieku tvarkymo (EE|A) Užtikrindamas tinkamą šio gaminio šalinimą, naudotojas prisideda prie galimų neigiamų pasekmių sveikatai ir aplinkai užkirtimo.
Šis simbolis ant gaminio ar pridedamos dokumentacijos nurodo, kad gaminys negali būti išmetamas kartu su buitinėmis atliekomis ir turi būti pristatytas į atitinkamą surinkimo punkta, skirtą elektros ir elektronikos įrangos perdirbimui. Išmeskite pagal vietoje galiojančias atlieku šalinimo taisykles. Daugiau informacijos apie šio gaminio naudojima, išsaugojima ir perdirbima gausite susisiekę su atitinkamomis vietinėmis institucijomis, buitinių atlieku surinkimo paslaugu įmonėmis ar parduotuve, iš kurios pirkote gamini.
Prietaisas suprojektuotas, išbandytas ir pagamintas vadovaujantis tolesniais standartais.
- Saugos: EN/IEC 60335-1; EN/IEC 60335-2-102, EN/IEC 60335-2-31, EN/IEC 62233, EN30-1.
- Eksploatacinių savybių: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMS: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Pasiūlymai, kaip teisingai naudoti siekiant sumažinti poveikį aplinkai: pradėję gaminti maistą, ijkunkite prietaisą veikti mažiausiu greičiu, palikite jį ijungtą kelias minutes ir baigę ruošti maistą. Greitį padidinkite tik, jei dūmų ir garų kiekis didelis, o „Booster“ funkcija naudokite tik ekstremaliais atvejais. Tam, kad kvapų mažinimo sistema veiktų gerai, prireikus, pakeiskite anglies filtrą (-us). Tam, kad riebalų filtras veiktų gerai, prireikus, jį nuvalykite. Siekdami pagerinti veikimą ir sumažinti triukšma, naudokite šiame vadove nurodytą didžiausio skersmens ortakių sistema.
2. Naudojimas
2.2 Energijos taupymas
Pastaba = rekomenduojama naudoti degikliams pritaikyto skersmens puodus, kad degdama maksimaliu stiprumu, liepsna prasiskverbtu pro jų pagrindą
Kad gautumète geriausius rezultatus, patariame:
- naudoti kaistuvus ir puodus, kurių pagrindo skersmuo tinkamas degiklių dydžiui;
Norėdami sužinoti, kokio skersmens puodą naudoti su kiekvienu degikliu, žiūrėkite šio vadovo iliustruotają dalį. - naudoti keptuves ir puodus tik su plokščiais pagrindais;
- kai tik jmanoma, laikyti puodus uždengtus virimo metu;
- daržoves, bulves ir t.t. virti su mažesniu vandens kiekiu, kad sumažintumėte virimo laiką;
- naudoti greitpuodi, kuris dar labiau sumažina energijos suvartojima ir virimo laiką;
- puoda statyti ant kaitlentės apibrėžtos kaitinimo zonos centre; -Kad energijos sąnaudos būtų mažesnės, rekomenduojama nustatyti degiklius dabartiniam kepimui / virimui tinkam lygiui. Kad garų ištraukimas būtų kuo efektyvesnis, tarp dangčio ir puodo įterpkite samtį, ypač jei puodai aukšti.
Siurbimo jrenginio naudojimas
Siurbimo sistema gali būti naudojama garų išsiurbimui į išorę arba naudojant filtrus vidinei recirkuliacijai.
Versija su siurbimo įranga
7 pav.
Garai šalinami i išorę pro eilę vamzdžių (juos reikia jsigyti atskirai), pritvirtintų prie jau duotos flanšinės jungties.
Šalinimo vamzdžio skersmuo turi būti lygus jungiamojo žiedo skersmeniui:
- jei išvadas stačiakampis 222 x 89 mm
- jei išvadas apvalus ∅ 150 mm (*)
Dėl išsamesnės informacijos, žiūrėkite puslapį apie versijos su siurbimo įranga priedus šių instrukcijų iliustruotoje dalyje. 7c pav. Prijunkite gaminį prie sienoje įrengtų šalinimo vamzdžių ir angų, kurių skersmuo lygus oro išvado (flanšinės jungties) skersmeniui. Naudojant mažesnio skersmens sienoje įrengtus šalinimo vamzdžius ir angas, sumažės siurbimo eksploatacinės savybės ir žymiai padidės triukšmas.
Todėl už tai neprisiimama jokia atsakomybė.
⚠ Naudokite kuo trumpesnį vamzdį.
① Naudokite vamzdį su kiek įmanoma mažiau išlinkimų (didžiausias išlinkimo kampas: 90°).
① Venkite didelių vamzdžio pjūvio pokyčių.
Versija su filtru
8 pav.
Prieš vėl tiekiant ora i patalpa, siurbiamas oras bus filtruojamas specialiais riebalų filtrais arba kvapų filtrais.
Gaminys tiekiamas su visais priedais, reikalingais standartiniam montavimui, o oro išvadas įrengiamas priekinėje baldo pagrindo dalyje.
Gaminys turi keturias kasetes filtrų, kurie dėl aktyviosios anglies sulaiko nemalonius kvapus.
Aktyvioji anglis integruojama i neaustinės medžiagos matrica, dėl kurios ją lengvai ir pilnai pasiekia nešvarumai, tad šitaip suformuojamas didelis sugeriantis paviršius.
Dėl išsamesnės informacijos žiūrėkite puslapį apie versijos su filtru priedus (šių instrukciju iliustruotoje dalyje).
13b pav.
Žr. interneto svetaines www.elica.com ir www.shop.elica.com, kad peržiūrėtumėte visą gamą siūlomų rinkinių, montuojamų įvairias būdais: tiek su filtrais, tiek su siurbimo įrenginiu.
3. Irengimas
Elektros, mechaninės įrangos montavimo ir duju prijungimo darbus privalo atlikti specializuotas personalas.
Elektrinis buitinis prietaisais sukurtas taip, kad tiktu įmontuoti į 2–6 cm storio darbastali, jei montuojamas TOP; 2,5–6 cm, jei montuojamas FLUSH.
Minimalus atstumas tarp kaitlentės ir sienos turi būti mažiausiai 5 cm nuo galinės dalies, mažiausiai 40 cm nuo šoninių sienelių ir mažiausiai 50 cm nuo viršutinių spintelių.
Šis gaminys yra 3 klasės įmontuojamas prietaisas.
1a /1b pav.
3.1 Prijungimas prie elektros tinklo
3 pav.
- Montavimas turi būti atliekamas profesionalaus ir kvalifikuoto personalo, puikiai išmanančio vietoje, kurioje montuojamas įrenginys, galiojančias
normas ir saugumo reikalavimus. ● Gamintojas neprisiima jokios atsakomybės už žala, padarytą asmenims, gyvūnams ar daiktams, nesilaikant šioje instrukcijoje pateiktų nurodymų. ● Maitinimo laidas turi būti pakankamai ilgas, kad būtų galima išimti kaitlentę iš darbinio paviršiaus. ● Įsitikinkite, kad įrenginio apačioje sumontuotoje gamyklinėje lentelėje nurodyta įtampa atitinka namo, kurioje montuojamas įrenginys, įtampa. ● Nenaudokite ilgintuvų. ● Įžeminimas yra privalomas pagal įstatymą ● Įžeminimo elektros laidas turi būti 2 cm ilgesnis nei kiti laidai. ● Nė viename laido taške temperatūra negali būti 50 °C aukštesnė, nei aplinkos temperatūra. ● Įrenginys yra skirtas būti nuolatos prijungtas prie elektros tinklo. Todėl jį būtina jungti prie fiksuoto tinklo daugiapoliu jungikliu, kuris užtikrintų visišką tinklo atjungimą III kategorijos viršįtampio sąlygomis ir, kuris būtų lengvai prieinamas po montavimo.
- Dèmesio! Prieš prijungdami grandinę prie tinklo maitinimo ir, prieš tikrindami, ar veikia tinkamai, visuomet patikrinkite, ar tinklo laidas yra gerai prijungtas. - Dèmesio! Jungiamaji laidą pakeisti privalo igaliotas techninio aptarnavimo centras arba panašios kvalifikacijos asmuo.
3.2 Duju prijungimas
- Montavimas turi būti atliekamas profesionalaus ir kvalifikuoto personalo, puikiai išmanančio vietoje, kurioje montuojamas įrenginys, galiojančias normas ir saugumo reikalavimus. - Prijunkite įrangą prie baliono arba įrangos, kaip numatyta taikomų standartų reikalavimuose iš anksto įsitikindami, kad
prietaisas yra pritaikytas tiekiamos rūšies dujoms.
- Pritaikymas prie kitos rūšies duju - Norėdami pritaikyti prietaisą prie kitos rūšies duju, nei jis buvo numatytas (nurodyta kaitlentės apačioje arba prie pakuotės pritvirtintoje etiketėje), reikia pakeisti degiklių antgalius atliekant tokius veiksmus: • 1 –nuimkite kaitlentės groteles ir ištraukite degiklius iš savo lizdu • 2 – atveržkite antgalius naudodami 7 mm vamzdini raktą ir pakeiskite juos pritaikytais naujos rūšies dujoms (žr. lentelę „Informacija naudotojams apie dujinius degiklius“) • 3 – vėl sumontuokite atlikdami veiksmus atvirkštine seka • Dėmesio! Baigę operacija, pakeiskite senają nustatymų etiketę nauja, tinkama naujoms naudojamoms dujoms.A0 PAV.
- Minimalaus režimo nustatymas Norėdami nustatyti minimalų režimą: ● 1 – pasukite čiaupą i minimalaus nustatymo režimą; ● 2 – nuimkite rankenėlę ir tinkamu atsuktuvu sukite reguliavimo varžtą čiaupo kotelio viduje arba šone, kad degtų nedidele vienoda liepsna.A1 PAV. ● 3 – patikrinkite, ar greitai pasukus rankenėlę iš maksimalaus režimo i minimalų, degikliai neišsijungia ● 4 – jei apsauginis įtaisas (termopora) su degikliais neveikia minimaliu režimu, padidinkite minimalaus režimo srautą sukdami reguliavimo varžtą. - 5 – sureguliavę, vėl pažymėkite ant apėjimo esančias plombas antspaudų vašku arba lygiavertėmis medžiagomis - Jei naudojamos suskystintos dujos (pvz., SGD), nustatymo varžtas turi būti priveržtas iki galo. - Dėmesio! Baigę operacija, pakeiskite senają kalibravimo etiketę nauja, atitinkančias naujas naudojamas dujas. - Dėmesio! Jei naudojamų dujų slėgis kitoks (arba kintamas) nei numatyta, tiekimo vamzdžiuose reikia sumontuoti specialų slėgio reguliatorių, atitinkantį taikomus nacionalinius standartus. - Degimui reikalingo oro kiekis neturi būt mažesnis nei 2,0 m3/h kiekvienam sumontuotam galios kW. Žr. degiklių galios lentelę.
3.3 Montavimas
Prieš pradedant montuoti:
- Išpakavę gamini, patikrinkite, ar jis nebuvo pažeistas pervežimo metu ir iškilus problemoms, susisiekite su pardavėju ar klientų aptarnavimo centru prieš pradėdami montuoti.
- Patikrinkite, ar jsigytas gaminys atitinka pasirinktos montavimo vietos matmenis.
- Patikrinkite, ar pakuotės viduje nėra rinkinio dalių, kurios išimamos ir supakuojamos atskirai (kad būtų lengviau
pervežti, pavyzdžiui, maišeliai su varžtais, garantijos ir pan.).
- Taip pat patikrinkite, ar šalia montavimo zonos yra kištukinis lizdas.
Baldo, kuriame bus montuojama kaitlentė, paruošimas.
- Gaminio negalima montuoti virš šaldymo prietaisų, indaplovių, šildytuvų, orkaičių, skalbyklių ir džiovyklių.
- Visus baldo pjovimo darbus atlikite prieš įstatydami kaitlentę ir pašalinkite visas po darbų likusias drožles ir pjuvenas.
SVARBU. Naudokite vienkomponentį klijų hermetiką (S), kuris būtų atsparus iki 250° temperatūrai; prieš montuojant klijuojami paviršiai turi būti kruopščiai nuvalyti pašalinant bet kokias medžiagas, galinčias trukdyti sukibimui (pvz., nuémiklius, konservantus, riebalus, ałyva, dulkes, senu klijų likučius ir t. t.); klijus reikia vienodai paskirstyti per visą rėmelio perimetra; suklijavę,palikite klijus išdžiūti maždaug 24 valandas.
1b pav.
Dėmesio! Netinkamai sumontavus varžtus ir kitas šiose instrukcijose nurodytas tvirtinimo detales, gali kilti pavojų su elektra.
Pastaba: tam, kad gaminys būtų tinkamai sumontuotas, rekomenduojama apvynioti vamzdžius šių savybių lipnia juosta:
- minkšto PVC elastinė plèvelė su akrilato pagrindo klijais;
- atitinka standartą DIN EN 60454;
- savaime gesantis
- optimalus atsparumas senėjimui
- atspari temperatūros pokyčiams;
- naudojama esant žemai temperatūrai.
4. Veikimas
2- „Dual“ degiklis
3- Greitas degiklis
4- Pusiau greitas degiklis
5- Oro ištraukimo zona / nuimamos grotelės
6- Nuimamoms grotelès
7- Valdymo rankenos:
a. Dujinio degiklio jungimas/išjungimas
b. Dujinio degiklio „Dual“ ijungimas/išjungimas
c. Oro ištraukimo sistemos ijungimas/išjungimas
3.2 Kaitlentės naudojimas KAITLENTĖS NAUDOJIMAS
Degikliai (1-3-4) jungiami paspaudus atitinkamą rankenėlę ir sukant šią rankenėlę prieš laikrodžio rodyklę tol, kol rodyklė
sutaps su maksimalia padėtimi
Elektros iškrova tarp degimo žvakutės ir degiklio padeda jjungti atitinkamą degiklj. ljunge, iš karto atleiskite rankenėlę nustatydami liepsną pagal poreiki.
Degiklis jsijungia maždaug 3–5 sekundes laikant iki galo nuspaustą rankenėlę maksimalaus režimo padėtyje.
Atleisdami rankenėlę įsitikinkite, kad degiklis liko įsijungęs.
SVARBI PASTABA = jei netiekiama elektros energija, ijungti galima taip pat ir pasukant rankenėlę bei prikišant liepsną prie viršutinės degiklio dalies angų.

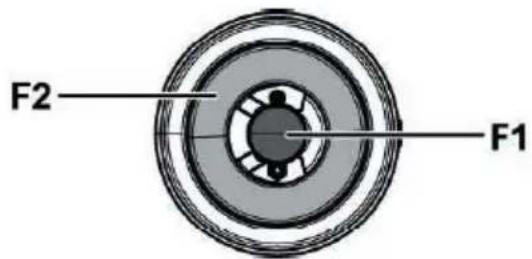

Degiklis „Dual“ (2) jungiamas tuo pačiu būdu, paspaudžiant ir pasukant rankenėlę prieš laikrodžio rodyklę.
Šiuo atveju, kiekvieną padėtį atitinka kitoks degiklių veikimas, kaip nurodyta toliau:
1 spragtelėjimas: F1 liepsna didelė - F2 liepsna didelė.
2 spragtelėjimas: F1 liepsna didelė - F2 liepsna maža.
3 spragtelėjimas: F1 liepsna didelė - F2 išjungta.
4 spragtelėjimas: F1 liepsna maža -F2 išjungta.


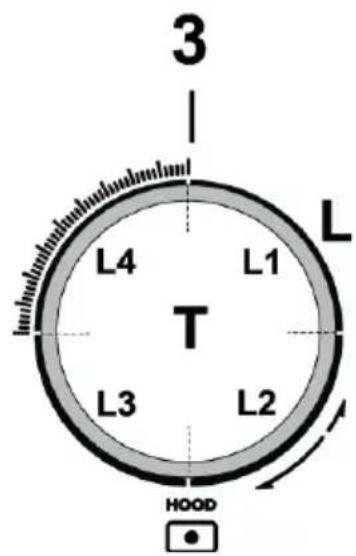

F2 F1ORO IŠTRAUKIMO IRENGINIO NAUDOJIMAS
SVARBI PASTABA = oro ištraukimo įrenginio rankenėlé turi pasukamą diskelį apšviestu fonu;
atsižvelgiant i norimą atlikti funkcija, rankenėlę galima pasukti arba paspausti.
Pasukite rankenėlę (3) pagal laikrodžio rodyklę, kad ijungtumėte ir padidintumėte oro ištraukimo greitį ir prieš laikrodžio rodyklę, kad jį sumažintumėte ir išjungtumėte gartraukį.
Karūnėlė (L) užsidega nurodydama pasirinktą oro ištraukimo greitį:
•L1 dega
1 greitis
•L1+L2 dega
2 greitis
•L1+L2+L3 dega
3 greitis
•L1+L2+L3+L4-lètai mirksi
4 greitis (Boost 1): trunka 30 minučiu, o po to gartraukis automatiškai pradeda veikti 3 greičiu
•L1+L2+L3+L4-greitai mirksi
5 greitis („Boost 2“): trunka 7 minutes, o po to gartraukis automatiškai pradeda veikti 3 greičiu
•L išjungtas:
Oro ištraukimo variklis išjungtas
•Laikmatis
Oro ištraukimo įtaisas turi laikmačio, automatinio išjungimo pagal laika, funkcija.
SVARBI PASTABA = laikmatis néra numatytas greičiams
„Boost 1“ ir „Boost 2“, kurie veikia pagal laika
Norėdami suaktyvinti laikmatį, 2 sekundes spauskite (3-T);
- jei naudojamas 1 greitis : gartraukis automatiškai išsijungs po 15 minučių (L1 mirksi)
- jei naudojamas 2 greitis : gartraukis automatiškai išsijungs po 10 minučių (L1 lieka degti nuolat – L2 mirksi)
- jei naudojamas 3 greitis : gartraukis automatiškai išsijungs po 5 minučių (L1+L2 lieka degti nuolat – L3 mirksi)
•Filtru prisotinimo kontrolės įtaisas
Gartraukis turi įtaisą, kuris nurodo, kada reikia atlikti filtrų priežiūrą Norėdami suaktyvinti filtrų prisotinimo kontrolės įtaisą, atlikite tokius veiksmus:
1 - lšjunkite gartraukį.
2 - 5 sekundes spauskite rankeną (3-T);
visa karūnėlė (L) įsijungia ir mirksi nurodydama, kad buvo atidarytas filtrų nustatymo meniu
SVARBI PASTABA = riebalų filtro prisotinimo kontrolės įtaisas paprastai jau yra suaktyvintas;
aktyviosios anglies filtro kontrolės įtaisas paprastai yra išjungtas
3a - Riebalų filtras
Pasukite rankenėlę (3) pagal laikrodžio rodyklę L2+L3 lemputės dega nuolat
Paspauskite rankenėlę: L2 +L3 pradeda mirksėti, riebalų filtro kontrolės įtaisas yra išjungtas
Paspauskite rankenėlę: L2 +L3 pradeda degti nuolat; riebalų filtro kontrolės įtaisas yra suaktyvintas
3b -Aktyviosios anglies filtras
Pasukite rankenėlę (3) prieš laikrodžio rodyklę L1+L4 dega ir lemputė mirksi
Paspauskite rankenėlę: L1 +L4 pradeda degti nuolat; anglies filtro kontrolės įtaisas yra suaktyvintas
Paspauskite rankenėlę: L1 +L4 pradeda mirksėti, anglies filtro kontrolės įtaisas yra išjungtas
4 - Dar kartą 5 sekundes spauskite rankenėlę (3-T); karūnėlė (L) mirksi, o po to išsijungia nurodydama, kad buvo išjungtas filtrų nustatymo meniu
SVARBI PASTABA = po 1 minutės meniu vis tiek automatiškai išsijungia
Riebalų filtro prisotinimo signalas
L2 + L3 mirksi tada, kai reikia atlikti riebalų filtro priežiūrą
Aktyviosios anglies filtro prisotinimo signalas
L1 + L4 mirksi tada, kai reikia atlikti aktyviosios anglies filtro priežiūrą
Filtrų prisotinimo signalo atstatymas
Atlikę filtrų priežiūrą, 4 sekundes spauskite rankenėlę (3-T): šviesos diodas L išsijungs patvirtindamas, kad atstatymas buvo atliktas.
Pastaba: jei signalai siunčiami vienu metu (riebalu filtro ir aktyviosios anglies filtras prisotintas), atstatymo operaciją reikia atlikti du kartus.
Galios lentelès
| MAITINIMAS | DEGIKLIAI | ŽENKLINIMAS PURKŠTUVAS | SRAUTAS Kw | SANAUDOS | DUJŲ SLĖGIS | |||
| TIPAS | IPR. mbar SLĖGIS | min. | nom | max | ||||
| Dujos | G20 20 mbar | DUAL ESTER - B | 89 | 2,7 | 334 l/h | 17 | 20 | 25 |
| DUAL CENT -A | 68 | 0,8 | ||||||
| GREITAS PUSIAU GREITAS | 125 97 | 3 1,75 | 286 l/h 167 l/h | |||||
| Dujos | G30 29 mbar | DUAL ESTER - B | 63 | 2,7 | 255 g/h | 20 | 28-30 | 35 |
| DUAL CENT -A | 46 | 0,8 | ||||||
| GREITAS PUSIAU GREITAS | 80 66 | 2,5 1,75 | 182 g/h 127 g/h | |||||
| Dujos | G25.3 25 mbar | DUAL ESTER - B | 92 | 2,7 | 382 l/h | 20 | 25 | 30 |
| DUAL CENT -A | 71 | 0,8 | ||||||
| GREITAS PUSIAU GREITAS | 130 100 | 3 1,75 | 327l/h 191 l/h | |||||
| Dujos | G30 50 mbar | DUAL ESTER - B | 54 | 2,7 | 255 g/h | 42,5 | 50 | 57.5 |
| DUAL CENT -A | 40 | 0,8 | ||||||
| GREITAS PUSIAU GREITAS | 78 60 | 3 1,75 | 218 g/h 127 g/h | |||||
DUAL ESTERN - B
DUAL CENT - A
19 pav.
Pastaba: tinkamos konfigūracijos užtikrinamos naudojant pridėtus antgalius (kurie skirtingi ir priklauso nuo gaminio).
5. Priežiūra
Kaitlentės priežiūra
Dėmesio! Prieš bet kokią valymo arba priežiūros operaciją įsitikinkite, kad virimo / kepimo zonos yra išjungtos ir atvėsusios.
5.1 Valymas
Kaitlentė turi būti valoma po kiekvieno naudojimo.
Svarbu!
Nenaudokite šiurkščių kempinių ar pašluosčių. Jų naudojimas laikui bėgant gali sugadinti stiklą.
Nenaudokite cheminių valiklių su dirigikliais, purškiklių orkaitėms ar dėmių valiklių.
Po kiekvieno naudojimo, palikite kaitlentę atvėsti ir tuomet nuvalykite bet kokius pridžiūvusius maisto likučius ir dėmes.
Cukrus ir kiti cukringi produktai gali pažeisti kaitlentę, todėl turi būti nuvalomi nedelsiant.
Druska, cukrus ir smėlis gali subraižyti stiklo paviršių.
Naudokite drėgna šluostę, sugeriantį virtuvinį popierių ar specialius kaitlentės valymui skirtus gaminius (laikykitės gamintojo nurodymų).
NENAUDOKITE GARU VALYTUVU!!!
Kad prietaisas veiktų ilgiau, būtina periodiškai atlikti bendrus valymo darbus, atsižvelgiant į toliau pateiktas pastabas:
- stiklinės, plieninės ir (arba) emaliuotos dalys turi būti nuvalytos tinkamais nebraižančiais ir nekoroziniais produktais (galima įsigyti prekyboje). Nenaudokite produktų su chloru (baliklio ir t. t.);
- ant darbastalio nepalikite rūgštinių arba šarminių medžiagų (acto, druskos, citrinų sulčių ir t. t..);
liepsnos skirstytuvus ir dangtelius (kilnojamas degiklio dalis) reikia dažnai plauti verdančiu vandeniu ir plovikliu, atsargiai pašalinant bet kokias nuodegas, kruopščiai nusausinti ir patikrinti, ar nė viena iš duju skirstytuvo angų nėra net iš dalies užsikimšusi.
Išvalę, vėl tinkamai uždėkite groteles ir degiklius.

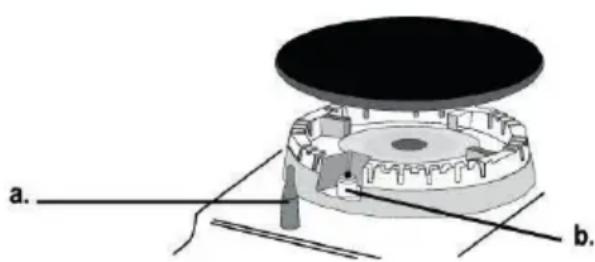

a. APSAUGINIS ITAISAS
b. DUJINIŲ DEGÍKLIŲ uždegimo žvakutė
SVARBI PASTABA - Bet kokius čiaupų tepimo darbus turi atlikti kvalifikuotas personalas, į kurį rekomenduojama kreiptis sutrikus veikimui. Periodiškai tikrinkite dujų tiekimo žarnos nusidėvėjimo būklę. Atsiradus nuotėkiui, nedelsdami kreipkitės į kvalifikuotą personalą, kad pakeistų.
Svarbu:
jei netyčia iš puodu ištekėjo didelis kiekis skysčiu, galima naudoti produkto apatinėje dalyje esantį išleidimo vožtuva, kad būtų galima pašalinti bet kokius likučius ir išvalyti užtikrinant didžiausią higieninį sauguma.
16 pav.
Išsamesniam ir gilesniam valymui galima visiškai nuimti apatinį indą.
18 pav.
Metalinių grotelių valymas:
Grotelės turi būti plaunamos rankomis karštu vandeniu ir neutraliu plovikliu bei kruopščiai išdžiovintos, kad neatsirastų oksidacijos reiškinių.
Siurbimo jrenginio priežiūra
Valymas
Valymui naudokite IŠSKIRTINAI tik neutraliuose skystuose plovikliuose pamirkyta šluostę. VALYMUI NENAUDOKITE JOKIŲ IRANKIŲ AR PRIETAISŲ!
Nenaudokite produktų, kurių sudėtyje yra braižančių medžiagų.
NENAUDOKITE ALKOHOLIO!
Riebalų filtras
Sulaiko virimo metu atsiradusias riebalu daleles.
Jj reikia išvalyti kartą per mėnesį (arba, kai filtrų prisisotinimo informacinė sistema nurodo, kad tai reikia padaryti) neagresyviais plovikliais, plaunant rankomis arba indaplovėje žemoje temperatūroje ir trumpu ciklu.
Plaunant indaplovėje riebalų filtras gali išblukti, bet jo filtravimo savybės visiškai nepasikeičia.
15b pav.
Aktyviosios Anglies Filtras - Klostuotas (tik versijai su filtrais)
Filtrai išlaiko kvapus dėl aktyvintos anglies. Aktyvioji anglis integruojama į neaustinės medžiagos matricą, dėl kurios ją lengvai ir pilnai pasiekia nešvarumai, tad šitaip suformuojamas didelis sugeriantis paviršius. Aktyviosios anglies filtrai prisisotina po ilgesnio arba trumpesnio naudojimo laiko, kuris priklauso nuo virtuvės tipo ir nuo to, kaip dažnai valomas riebalų filtras. Šių kvapų filtrų negalima regeneruoti ir juos reikia pakeisti tada, kai suaktyvinama įspėjamoji lemputė.
17 - 17a - 17b - 17c pav.
5.2 Gedimų suradimas
Gali pasitaikyti, kad kaitlentė neveiks arba neveiks tinkamai. Prieš skambindami pagalbos tarnybą, patikrinkite, ką galima padaryti. Visų pirma patikrinkite, ar nėra dujų ir elektros tiekimo tinklo trukdžių ir ypač, ar priekiniai dujų čiaupai yra atidaryti.
Degiklis nejsijungia arba liepsna nevienoda
Patikrinkite, ar:
•nėra užsikimšusios degiklio duju išleidimo angos;
- visos degikl] sudarančios nuimamos dalys yra sumontuotos tinkamai;
- šalia kaitlentės yra oro srovių.
Liepsna nelieka degti
Patikrinkite, ar:
•iki galo nenuspaudète rankenèle;
-neišlaikėte iki galo nuspaustos rankenėlės pakankamai laiko, kad būtų suaktyvintas apsauginis įtaisas;
- šalia apsauginio įtaiso užsikimšo duju išleidimo angos.
Degiklis nelieka degli minimalaus režimo padėtyje
Patikrinkite, ar:
•yra užsikimšusios dujų ištekėjimo angos;
-šalia kaitlentės yra oro srovių;
- minimalaus režimo nustatymas yra teisingas.
Indai yra nestabilüs
Patikrinkite, ar:
- indo pagrindas yra visiškai lygus;
- indas yra degiklio arba elektrinės plytelės viduryje;
•grotelès nebuvo sukeistos.
Jei nepaisant visų patikru, kaitlentė neveikia ir jūsų aptiktas sutrikimas išlieka, kreipkitės į Techninės pagalbos centra.
Nurodykite:
•irenginio model§ (Mod.);
•serijos numeri (S/N).
Ši pastaroji informacija pateikiama prie prietaiso ir (arba) pakuotės pritvirtintoje savybių plokštelėje.
! Niekada nesikreipkite i neigaliotus technikus ir visada atsisakykite montuoti neoriginalias atsargines dalis
b. GÃZES DEGLU aizdedzes svece
