LIETOŠANAS INSTRUKCIJA WRE 1855 Kärcher

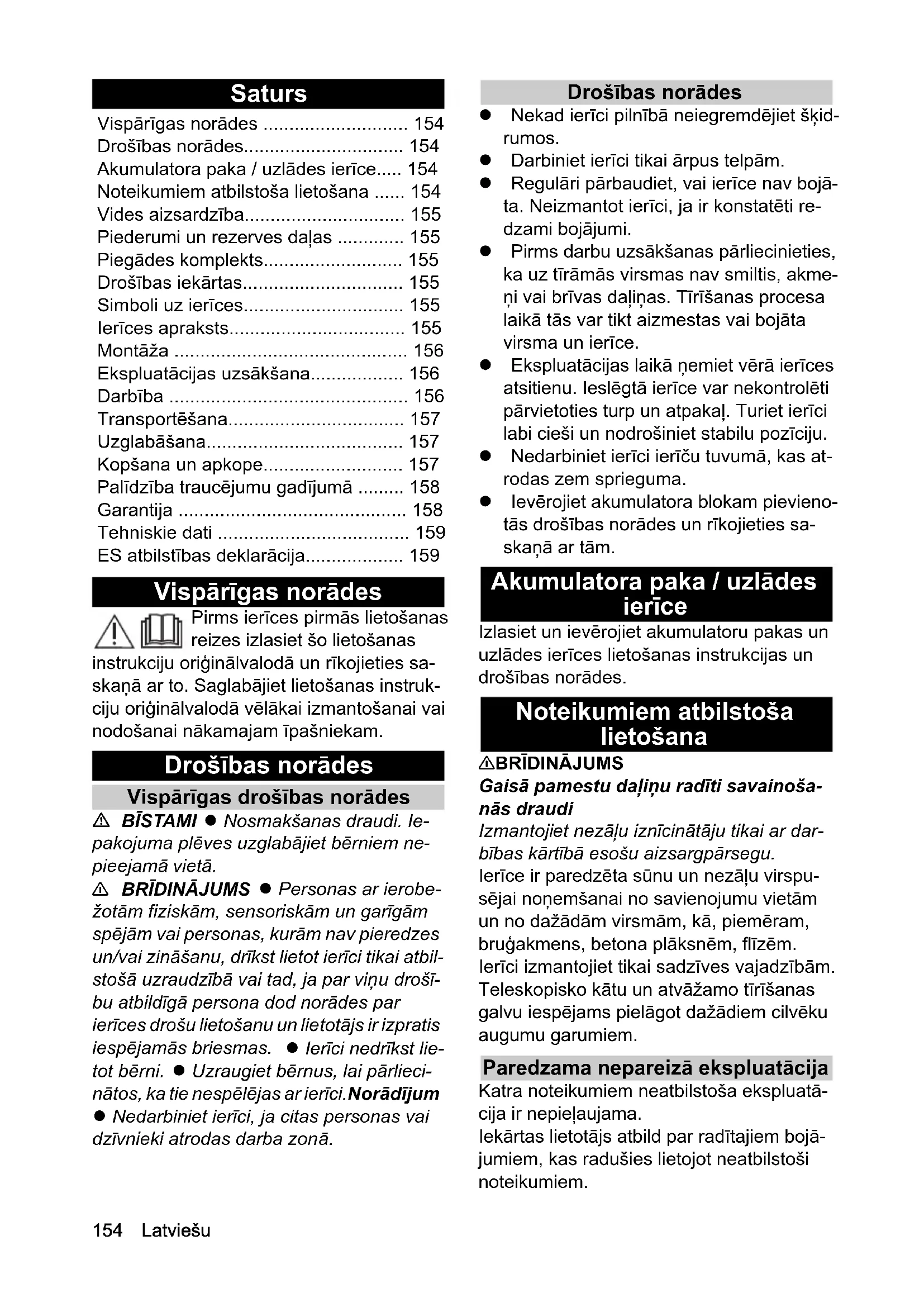

Vispārīgas norādes 154

Drošības norādes.... 154

Akumulatora paka / uzlādes ierīce..... 154

Noteikumiem atbilstoša lietošana ..... 154

Vides aizsardzība.... 155

Piederumi un rezerves da las ...... 155

Piegādes komplekts.... 155

Drošības iekārtas.... 155

Simboli uz ierīces.... 155

lerīces apraksts.... 155

Montāža 156

Ekspluatācijas uzsākšana.... 156

Darbība 156

Transportēšana.... 157

Uzglabāšana.... 157

Kopšana un apkope.... 157

Palīdzība traucējumu gadījumā ..... 158

Garantija 158

Tehniskie dati 159

ES atbilstības deklarācija.... 159

Vispārīgas norādes

Pirms ierīces pirmās lietošanas reizes izlasiet šo lietošanas instrukciju oriğinālvalodā un rīkojieties saskaņā ar to. Saglabājiet lietošanas instrukciju oriğinālvalodā vēlākai izmantošanai vai nodošanai nākamajam īpašniekam.

Drošības norādes

Vispārīgas drošības norādes

⚠ BĪSTAMI ● Nosmakšanas draudi. lepakojuma plēves uzglabājiet bērniem nepieejamā vietā.

⚠ BRĪDINĀJUMS ● Personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, drīkst lietot ierīci tikai atbilstošā uzraudzībā vai tad, ja par viņu drošību atbildīgā persona dod norādes par ierīces drošu lietošanu un lietotājs ir izpratis iespējamās briesmas. ● lerīci nedrīkst lietot bērni. ● Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci. Norādījum

- Nedarbiniet ierīci, ja citas personas vai dzīvnieki atrodas darba zonā.

Drošības norādes

- Nekad ierīci pilnībā neiegremdējiet škīdrumos.

● Darbiniet ierīci tikai ārpus telpām.

- Regulāri pārbaudiet, vai ierīce nav bojāta. Neizmantot ierīci, ja ir konstatēti redzami bojājumi.

- Pirms darbu uzsākšanas pārliecinieties, ka uz tīrāmās virsmas nav smiltis, akmeṇi vai brīvas daļiņas. Tīrīšanas procesa laikā tās var tikt aizmestas vai bojāta virsma un ierīce.

- Ekspluatācijas laikā ṣemiet vērā ierīces atsitienu. leslēgtā ierīce var nekontrolēti pārvietoties turp un atpakal. Turiet ierīci labi cieši un nodrošiniet stabilu pozīciju.

- Nedarbiniet ierīci ierīču tuvumā, kas atrodas zem sprieguma.

- levērojiet akumulatora blokam pievienotās drošības norādes un rīkojieties saskaṇā ar tām.

Akumulatora paka / uzlādes ierīce

Izlasiet un ievērojiet akumulatoru pakas un uzlādes ierīces lietošanas instrukcijas un drošības norādes.

Noteikumiem atbilstoša lietošana

⚠️BRĪDINĀJUMS

Gaisā pamestu dalīņu radīti savainoša- nās draudi

Izmantojiet nezāļu iznīcinātāju tikai ar darbības kārtībā esošu aizsargpārsegu. Ierīce ir paredzēta sūnu un nezāļu virspusējai noņemšanai no savienojumu vietām un no dažādām virsmām, kā, piemēram, bruğakmens, betona plāksnēm, flīzēm. Ierīci izmantojiet tikai sadzīves vajadzībām. Teleskopisko kātu un atvāžamo tīrīšanas galvu iespējams pielāgot dažādiem cilvēku augumu garumiem.

Paredzama nepareizā ekspluatācija

Katra noteikumiem neatbilstoša ekspluatācija ir nepieļaujama.

lekārtas lietotājs atbild par radītajiem bojā-jumiem, kas radušies lietojot neatbilstoši noteikumiem.

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepako-jumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un ellu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzī-mētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Piederumi un rezerves daļas

Izmantot tikai oriğinālos piederumus un ori- ğinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

lerīces piegādes komplekts ir attēlots uz ie-pakojuma. Izsainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Drošības iekārtas

Birstes aizsargpärsegs

Attēls B

Aizsargpārsegs novērš to, ka iekārtas lietotājs vai apkārt stāvošās personas tiek ievainotas ar augšā pamestām daļinām.

Simboli uz ierīces

Brīdinājums no apkārt lidojošiem objektiem.

Turiet citas personas pa gabalu no darba zonas.

Ierīces ekspluatācijas laikā lietojiet piemērotu dzirdes aizsardzību un aizsargbrilles.

Aizsargājiet ierīci pret lietu un ūdens šlakatām.

Lietotājiem, kuru garums ir līdz 177 cm.

Lietotājiem, kas ir garāki par 178 cm.

Izmantošanai zem kādiem objektiem, piem., zem soliņa.

Pagriešanas virziens, lai atvērtu saru lentes pārsega vāku.

Pagriešanas virziens, lai aiz- vērtu saru lentes pārsega vāku.

lerīces apraksts

Attēlu skatīt grafiku lapās Attēls A

① Rotējoša neilona birste
② Atvāžama tīrīšanas galva
③ Atvāžamās tīrīšanas galvas atblokēšanas taustiņš
④Teleskopiskais kāts
⑤ Otrs rokturis
⑥Teleskopiskā kāta atblokēšanas taustiņš
⑦ lerīces slēdža atblokēšanas taustiņš
⑧ Rokturis
⑨ lerīces slēdzis
⑩Akumulatoru pakas 18 V Battery Power stiprinājums
⑪Akumulatoru pakas atblokēšanas taustiņš
⑫ Datu plāksnīte
⑬Birstes aizsargpärsegs
⑭Palīgvadotne ar saru lentes pārsega vā-ku

Montāža

1. Komplektācijā iekļauto cauruli ar slīpo pusi iebīdīt motora korpusā. Dzirdami nofiksējas.

IEVĚRĪBAI

Bojājumu risks

Rokturis ir uzstādīts jau iepriekš un iestatīts uz zemāko teleskopisko pakāpi. Nemainiet iestatījumus, pirms teleskopiskais kāts ir pilnībā uzstādīts.

1. Caurules augšējo daļu ievietojiet roktura stiprinājumā, līdz tas dzirdami nofiksē-jas.

Attëls C

1. lerīces kabeli virzienā no apakšas uz augšu ievietot teleskopiskā kāta kabeļu kanālā.

Attēls D

1. Otru rokturi iebīdiet stiprinājumā, līdz tas dzirdami nofiksējas.

Attēls E

1. Aizsargpārsegu iebīdiet stiprinājumā, līdz tas dzirdami nofiksējas.

Attëls F

1. Atskrūvējiet saru lentes turētāja noslē-grokturi pulkstenrādītāja virzienā un no-nemiet to.

Attēls G

1. Nofiksējiet bumbiņu padzilīnājumā un salieciet saru lenti kopā, izveidojot vai-nagu.

Attêls H

1. levietojiet saru vainagu turētājā.

Attēls I

1. Uzlieciet palīgvadotni un saru lentes pārsega vāku un aizveriet, pagriežot pretēji pulksteņrādītāja virzienam.

Attêls J

Ekspluatācijas uzsākšana

lerīces iestatīšana

Teleskopiskā kāta iestatīšana

Jūs ierīces garumu varat pielāgot savām prasībām.

1. Nospiest atblokēšanas taustinu.
2. Pēc nepieciešamības iestatīt teleskopisko kātu.

Attëls K

Tīrīšanas galvas iestatīšana

Jūs tīrīšanas galvas leŋki varat pielāgot savām tīrīšanas prasībām. Ierīcei ir šādas regulēšanas iespējas:

Lietotājiem, kuru garums ir līdz 177 cm.

Lietotājiem, kas ir garāki par 178 cm.

Izmantošanai zem kādiem objektiem, piem., zem soliņa.

1. Nospiediet tīrīšanas galvas atblokēšanas pogu.
2. Noregulējiet tīrīšanas galvu.

Attēls L

Akumulatora ievietošana

IEVĚRĪBAI

Netīri kontakti

Ierīces un akumulatora bojājumi Pirms ievietošanas pārbaudiet, vai nav nosmērēts akumulatora stiprinājums un kontakti un nepieciešamības gadījumā notī-riet tos.

Attēls M

1. lebīdiet akumulatoru stiprinājumā, līdz tas dzirdami nofiksējas.

Akumulatora iznemšana

⚠️BRĪDINĀJUMS

Nekontrolēta ieslēgšanās

Savainošanās risks

Darba pārtraukumos un pirms apkopes un tīrīšanas darbiem izņemiet akumulatoru.

Attēls N

1. Nospiest atblokēšanas taustinu.
2. Izņemts akumulatoru no ierīces.

Darbība

lerīces ieslēgšana

Jums jānospiež atblokēšanu, lai aktivizētu ierīces slēdzi (drošības funkcija). Tikai tad ierīci iespējams ieslēgt ar ierīces slēdzi.

1. Nospiest ierīces slēdža atblokēšanas taustinu.

Attēls O

1. Vienlaicīgi nospiest ierīces slēdzi. lerīce ieslēdzas.

2. Atlaidiet ierīces slēdža atblokēšanas pogu. Ierīce turpina darbību.

3. Atlaist ierīces slēdzi. Ierīce pārtrauc darbību.

Atbrīvošanās no nezālēm

Norādījum

Lūdzu, ṣemiet vērā, ka ierīce no nezālēm atbrīvojas virspusēji. Tā neatbrīvojas no saknēm.

Norādījum

leteicams ierīci izmantot tikai horizontālā, nedaudz leņķiskā stāvoklī. lerīces izmantošana vertikālā stāvoklī var radīt saru lentes ātrāku nodilumu.

Saudzīgā neilona birste ir spējīga atbrīvo- ties no dažādu nezálu veidiem uz un starp teju jebkuras cietas virsmas. Taču tīrīšanas rezultāts var atšķirties, atkarībā no ārējiem faktoriem (gaisa mitruma, grīdas seguma mitruma un vides temperatūras).

IEVĚRĪBAI

Bojājumu risks

Neberzējiet ar ierīci vai neizmantojiet birstes aizsargpārsegu kasīšanai. Ierīci ie- spējams sabojāt

1. lerīci ar lēnām kustībām, vienmēr ne-daudz zem leŋka un neizdarot spiedie-nu, virzīt pār tīrāmo virsmu. Nevirzīt ierīci plakani pār virsmu.

Attêls P

1. Zonas ar grūti izraujamām nezālēm apstrādāt vairākkārtīgi un lēnām.
2. Fūgu apstrādei ierīci iespējams turēt sānos aiz otra roktura un tādējādi to ir vieglāk sasvērt. Lūdzu, ievērojiet, ka strādājot pastāv iespēja atdalīties valīgam fūgu materiālam.

Transportēšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi Transportējot ṣemiet vērā ierīces svaru.

Uzglabāšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi Uzglabājot ṣemiet vērā ierīces svaru.

lerīces pareiza uzglabāšana

Uzglabāšanai pakariet ierīci aiz pakāršanas cilpas rokturī. Otrs variants: Jūs ierīci varat arī atbalstīt pret aizsargpārsega malu.

IEVĚRĪBAI

Saru bojājumu risks

Nenovietojiet ierīci, atbalstot uz sariem.

Kopšana un apkope

Saru lentes nomaiña

Norādījum

Saru lenti nepieciešams nomainīt, kad sariem redzamas nolietojuma pazīmes.

1. Akumulatoru paku iznemt no ierīces.
2. Atskrūvējiet saru lentes turētāja noslē-grokturi pulksteņrādītāja virzienā un no-ņemiet to.

Attëls G

1. Nolietoto saru lenti iznemt aiz iznemšanas lences.
2. Nofiksējiet bumbiņu padzīlīnājumā un salieciet jauno saru lenti kopā, izveidojot vainagu.

Attēls H

1. levietojiet saru vainagu turētājā.

Attēls I

1. Uzlieciet palīgvadotni un saru lentes pārsega vāku un aizveriet, pagriežot pretēji pulksteņrādītāja virzienam.

Attēls J

Aizsargpārsega nomaiņa

⚠️BRĪDINĀJUMS

Gaisā pamestu dalīņu radīti savainoša- nās draudi

Izmantojiet nezālu iznīcinātāju tikai ar darbības kārtībā esošu aizsargpārsegu.

Aizsargpārsegu nepieciešams nomainīt, ja novērojamas tādas nolietojuma pazīmes, kā, piem., plaisas vai lūzumi.

1. Demontējiet saru lenti.
2. Aizsargpārsega fiksatoru atvērt ar plakano skrūvgriezi.

Attēls Q

1. Aizsargpārsegu novilkt virzienā uz aizmuguri.
2. Uzlieciet jauno aizsargpārsegu un nofik-sējiet to vietā, skatīt nodalu Montāža.

Tīrīšana

Akumulatoru paku pirms tīrīšanas nepieciešams izņemt no ierīces.

IEVĒRĪBAI

Neatbilstoša tīrīšana

Ierīces bojājumi

Netīriet ierīci, izmantojot šlūteni vai augustspiediena ūdens strūklu.

Neizmantojiet agresīvus tīrīšanas līdzekļus.

Neizklapējiet birsti pret zemi.

1. Iznemt akumulatoru paku.

2. Augu atliekas iztīrīt ar slotinu.

3. lerīci notīrīt ar mitru drānu.

Otrā roktura nonemšana

Attēls R

Otro rokturi remontdarbu mērķiem iespē-jams noņemt.

1. Otrā roktura fiksatoru atvērt ar plakano skrūvgriezi.
2. Otro rokturi virzienā uz leju izvilkt no stiprinājuma.

Uzstādot atpakal, pārliecināties, ka tas droši nofiksējas.

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turpmākā pārskata palīdzību var no- vērst pašu spēkiem. Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

Novecojot akumulatoru pakas kapacitāte samazinās arī tad, ja tiek labi kopta, tādējā-di arī pilnībā uzlādētā stāvoklī vairs netiek sasniegts pilns darbības laiks. Tas neliecina par defektu.

lerīce neieslēdzas

Akumulatoru paka nav pareizi ielikta.

1. lebīdiet akumulatoru paku stiprinājumā, līdz tā nofiksējas.

Akumulatoru paka ir tukša.

1. Uzlādēt akumulatoru paku.

Akumulatoru paka ir gaidstāves režīmā.

1. Nospiest ierīces slēdzi ilgāku laiku vai nospiest otrreiz.

Akumulatoru paka ir bojāta.

1. Veikt akumulatoru pakas nomaiņu.

Saru lente blokēta / ierīce pārslogota / nostrādājusi motora aizsardzība.

1. Laut ierīcei dažas minūtes atdzist.
2. Ekspluatācijas laikā izdarīt mazāku spiedienu uz ierīci

lerīce ekspluatācijas laikā pārtrauc darbību

Akumulatoru paka ir pārkarsusi

- Pârtraukt darbu un țaut akumulatoram atdzist zem piețaujamă temperatūras diapazona. Tas var ilgt dažas minūtes.

Neapmierinošs tīrīšanas rezultāts

Nolietoti sari

- Nomainīt saru lenti.

Saru lentes pārsega vāku, ieskaitot pa-līgvadotni, neizdodas atvērt

Netīrumi

1. Iznemiet akumulatoru paku.
2. levietojiet plakanu skrūvgriezi palīgva-dotnes padzilinājumā.

Attēls S

1. Izmantojot skrūvgrieža sviras efektu, pagrieziet sukas aizsargpārsegu simbola “atslēga atvērta” virzienā.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucē-jumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadī-jumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Tehniskie dati

	WRE18-55	WRE18-55 BatterySet
Ierīces veiktspējas dati
Akumulatoru pakastips	-	BteryPower18/25
Darba spriegums V 18 18
Birstu apgriezienskaits	1/ min 2300-2800	2300-2800
Birstu diametrs mm 180 180
Birstu materiāls Nylon Nylon
Izmēri un svars
Svars kg 2,8 3,3
Garums x platums x augstums	mm 1370 x 230 x 380	1370 x 230 x 380
Noteiktās vērtības
Roku-plaukstu vibrā-cijas vērtība
Nedrošības faktors K	m/s2 0,5 0,5	0,5 0,5
Trokšņa spiediena lī-menis	dB( A) 71 71	71 71
Nedrošības faktors KpA	dB( A) 2	2
Trokšņa intensitātes līmenis LWA + Ne-drošībasfaktors KWA	dB( A) 87 87	87 87

Paturētas tiesības veikt tehniskas izmai- nas.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Nezālu iznīcinātājs

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2011/65/ES

2000/14/EK

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšna intensitātes līmenis dB(A)

Izmērīts: 83

Nodrošināts: 87

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.01.2020.
