LIETOŠANAS INSTRUKCIJA POWEG63703 PowerPlus

8.1 Pļaušanas augstuma regulēšana (attēls 3a un 3b) .............................................. 9

8.2 Priekšējo riteņu augstuma regulēšana (attēls 3a) ................................................. 9

8.3 Aizmugurējo riteņu augstuma regulēšana (attēls 3b un 3c) ................................. 9

8.4 Strāvas savienojums .............................................................................................. 9

8.5 Ieslēgšana un izslēgšana (4. attēls) ....................................................................... 9

11.4 Pļaujmašīnas asmens nomaiņa un uzasināšana ................................................ 12

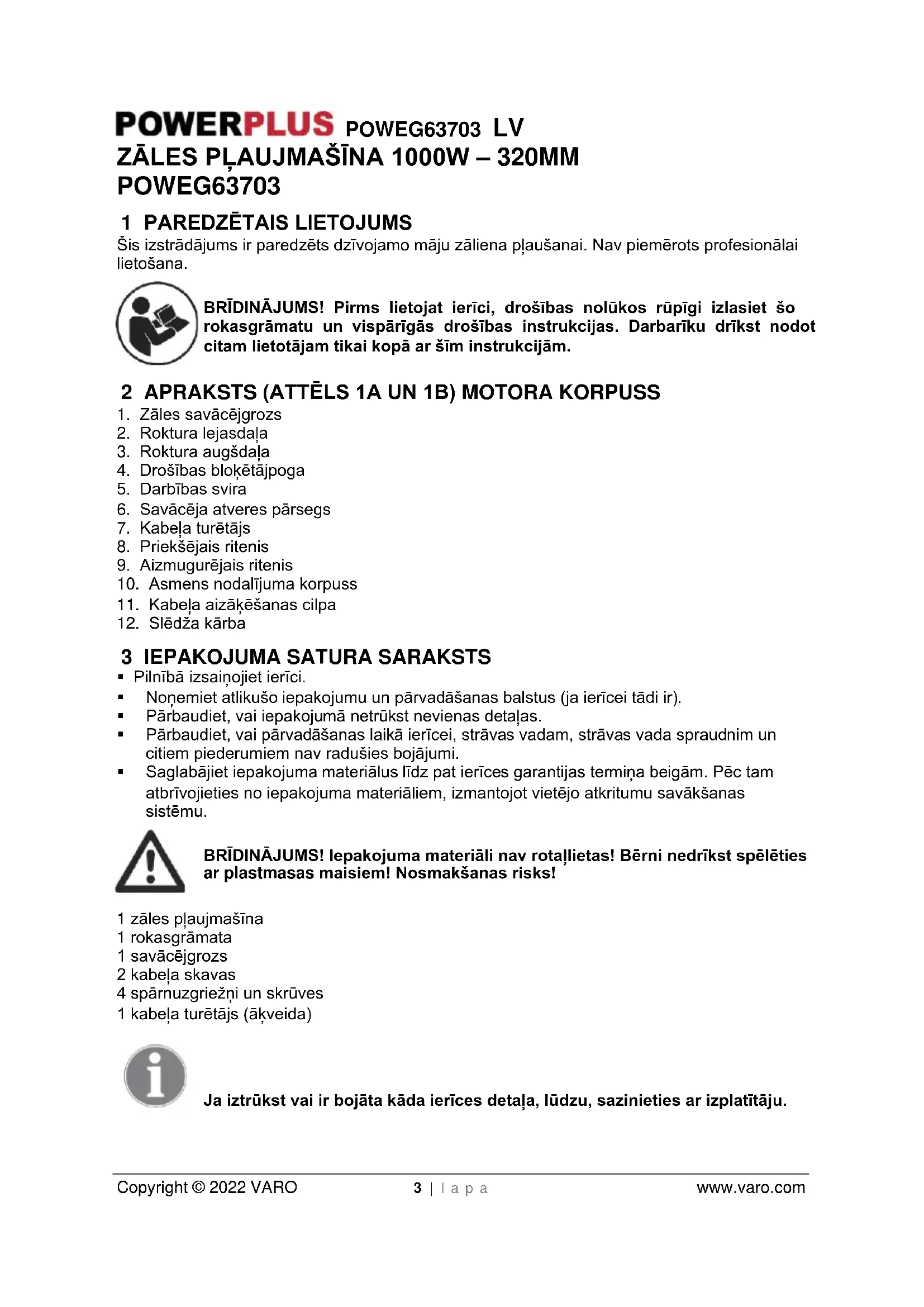

Šis izstrādājums ir paredzēts dzīvojamo māju zāliena pļaušanai. Nav piemērots profesionālai lietošana. BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām. 2 APRAKSTS (ATTĒLS 1A UN 1B) MOTORA KORPUSS

1. Zāles savācējgrozs

4. Drošības bloķētājpoga

6. Savācēja atveres pārsegs

8. Priekšējais ritenis

9. Aizmugurējais ritenis

10. Asmens nodalījuma korpuss

11. Kabeļa aizāķēšanas cilpa

• Pilnībā izsaiņojiet ierīci.

• Noņemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).

• Pārbaudiet, vai iepakojumā netrūkst nevienas detaļas.

• Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.

• Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termiņa beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu. BRĪDINĀJUMS! Iepakojuma materiāli nav rotaļlietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks! 1 zāles pļaujmašīna 1 rokasgrāmata 1 savācējgrozs 2 kabeļa skavas 4 spārnuzgriežņi un skrūves 1 kabeļa turētājs (āķveida) Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.POWEG63703 LV Copyright © 2022 VARO 4 | l a p a www.varo.com

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

Rūpīgi izlasiet lietošanas un tehniskās apkopes rokasgrāmatu. Pārliecinieties, ka esat labi iepazinis izstrādājuma vadības ierīces un pareizu lietošanu.

Neveikt zāles pļaušanu, ja tuvumā atrodas citas personas, it īpaši bērni vai mājdzīvnieki.

UZMANĪBU: nedrīkst novietot rokas vai kājas zem rotējošām daļām vai to tuvumā. Nekad nepietuvoties izsviedēja atverei. Pēc ierīces izslēgšanas asmeņi turpina kustēties.

Pirms jebkuras daļas tīrīšanas, pārbaudīšanas vai regulēšanas, kā arī tad, ja elektrības kabelis ir bojāts vai aizķēries, vienmēr atvienojiet ierīci no elektrības padeves.

Vienmēr uzraugiet kabeļa novietojumu, un neļaujiet elektrības kabelim nonākt asmeņu tuvumā.

Nekad neveikt darbu ar ierīci lietus laikā vai mitros apstākļos. Mitrums rada elektrotrieciena bīstamību.

„II klase” – ierīcei ir divkārša izolācija, tādēļ iezemēšanas vads nav nepieciešams.

Saskaņā ar Eiropas Savienības direktīvas(u) pamatprasībām.

Sagaidiet līdz visas ierīces detaļas ir apstājušās pirms tām pieskaraties. Asmeņi turpina kustēties pēc ierīces izslēgšanas, un rotējošs asmens var izraisīt traumas.

Elektropreces nedrīkst izmest kopā ar mājsaimniecības atkritumiem. 5 VISPĀRĪGI IERĪCES EKSPLUATĀCIJAS DROŠĪBAS NOTEIKUMI Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

• Darba vietai jābūt tīrai un pietiekami izgaismotai. Netīrās un tumšās darba vietās ir paaugstināts traumu gūšanas risks.

• Nelietojiet darbarīkus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbarīki rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumus.

• Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes.

• Darbarīka strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. Iezemētus darbarīkus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudņi un atbilstošas kontaktligzdas samazinās elektrošoka risku.

• Nepieskarieties iezemētiem priekšmetiem, piemēram, cauruļvadiem, radiatoriem un ledusskapjiem. Pieskaroties iezemētiem priekšmetiem, pakļausiet sevi elektrošoka riskam.

• Nepakļaujiet darbarīkus lietus vai mitruma iedarbībai. Ja darbarīkā iekļūs ūdens, tad pakļausiet sevi elektrošoka riskam.

• Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku.

• Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku.

• Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reaģējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku

5.3 Personāla drošība

• Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas.POWEG63703 LV Copyright © 2022 VARO 6 | l a p a www.varo.com

• Lietojiet aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprīkojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, ķiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gūšanas risku.

• Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanas pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, pakļausiet sevi traumu gūšanas riskam.

• Pirms darbarīka iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošās daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga, pakļausiet sevi traumu gūšanas riskam.

• Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaru. Negaidītās situācijās tas ļaus labāk vadīt darbarīku.

• Uzvelciet piemērotu darba apģērbu. Nevalkājiet brīvu apģērbu vai rotaslietas. Uzmanieties, lai mati, apģērbs un cimdi būtu drošā attālumā no kustīgajām detaļām. Brīvs apģērbs, rotaslietas vai gari mati var ieķerties kustīgajās detaļās.

• Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekļiem saistītu traumu gūšanas risku.

5.4 Darbarīka lietošana un apkopšana

• Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaņā ar instrukcijām, uzdevumu paveiks labāk un drošāk.

• Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā.

• Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka nejaušas ieslēgšanas risku.

• Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami.

• Darbarīkiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošās detaļas ir pareizi iecentrētas un nenobloķējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākajiem nelaimes gadījumu cēloņiem.

• Griezējinstrumentu asmeņiem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeņiem griež labāk un ir vieglāk vadāmi.

• Lietojiet darbarīkus, piederumus, uzgaļus utt. saskaņā ar šīm instrukcijām un pareizā veidā. Ņemiet vērā arī darba apstākļus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, pakļausiet sevi traumu gūšanas riskam.

• Darbarīkam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves daļas. Tas nodrošinās darbarīka drošu izmantošanu arī turpmāk. 6 PAPILDU DROŠĪBAS NORĀDĪJUMI ZĀLES PĻAUJMAŠĪNAS LIETOŠANAI BRĪDINĀJUMS: drošības norādījumu neievērošana var izraisīt nopietnas traumas jums vai citiem. Lai samazinātu aizdegšanās, elektrotrieciena vai traumu risku, vienmēr ievērojiet drošības pasākumus. Saglabājiet lietotāja rokasgrāmatu atkārtotai izskatīšanai, lai gādātu par darba drošību nākotnē un informētu citas personas par ierīces pareizu lietošanu.POWEG63703 LV Copyright © 2022 VARO 7 | l a p a www.varo.com BRĪDINĀJUMS: darbības laikā šī ierīce rada elektromagnētisko lauku. Dažos gadījumos tas var radīt aktīvu vai pasīvu medicīnisko implantu darbības traucējumus. Lai pēc iespējas samazinātu nāvējošu traumu rašanās risku, personām ar medicīniskiem implantiem iesakām pirms šīs ierīces lietošanas apspriesties ar ārstu un medicīniskā implanta ražotāju. BRĪDINĀJUMS: jebkura darbarīka lietošanas laikā pastāv risks, ka jūsu acu virzienā var tikt izsviesti svešķermeņi, kas var nopietni traumēt acis. Pirms darbarīka lietošanas vienmēr uzvelciet aizsargbrilles vai acu aizsargaprīkojumu ar noslēgtām malām un, ja nepieciešams, sejsegu. Iesakām virs acu brillēm vai aizsargbrillēm ar sānu malām nēsāt platu sejsegu, kas neierobežo redzamību.

• Neļaut zāles pļaujmašīnu lietot bērniem vai personām, kas nav iepazinušās ar šo lietošanas instrukciju. Vietējie noteikumi var ierobežot ierīces vadītāja atļauto vecumu.

• Neveikt zāles pļaušanu, ja tuvumā atrodas citas personas, it īpaši bērni vai mājdzīvnieki.

• Ierīces vadītājs vai lietotājs ir atbildīgs par citām personām radušos kaitējumu vai negadījumiem savā īpašumā.

• Nedrīkst lietot zāles pļaujmašīnu bez apaviem vai sandalēs — vienmēr lietot stingrus apavus un garas bikses.

• Rūpīgi pārlūkojiet vietu, kur vēlaties izmantot pļaujmašīnu, un novāciet akmeņus, zarus, vadus, kaulus un citus cietus priekšmetus.

• Pirms lietošanas vienmēr pārbaudiet, vai asmeņi, asmeņu bultskrūves un griezējbloks nav bojāti vai nodiluši.

• Veicot nodilušu vai bojātu asmeņu un bultskrūvju maiņu, jānomaina viss komplekts, lai saglabātu līdzsvaru.

• Veiciet pļaušanu tikai dienā vai zem spēcīga mākslīgā apgaismojuma.

• Kur iespējams, izvairieties no zāles pļaujmašīnas lietošanas mitrā zālē.

• Nedrīkst stumt pļaujmašīnu skriešus.

• Nedrīkst lietot ierīci, ja drošības pārsegi vai aizsegi ir bojāti, vai, ja nav uzstādīts ierīces drošības aprīkojums, piemēram, zāles savācējs un/vai savācējgrozs.

• Zāles pļaušana slīpumā var būt bīstama: - nedrīkst lietot zāles pļāvēju pārmērīgi slīpās nogāzēs; - pļaujot nogāzē vai mitrā zālē, esiet uzmanīgi, lai novietotu kājas uz stingras virsmas; - pļaujot nogāzē, pārvietojieties perpendikulāri slīpumam, nevis augšup un lejup; - mainot kustības virzienu nogāzē, esiet sevišķi piesardzīgi; - esiet sevišķi uzmanīgi, virzoties atmuguriski vai velkot zāles pļaujmašīnu pret sevi; - nedrīkst veikt pļaušanu, velkot zāles pļāvēju atmuguriski, lietotāja virzienā.

• Kad zāles pļaujmašīna ir jāsasver, lai šķērsotu jebkādu virsmu, izņemot zālienu, kā arī pārvietojot pļaujmašīnu uz pļaušanas vietu vai atpakaļ, asmeņiem ir jābūt apturētiem.

• Ierīci nedrīkst sasvērt motora ieslēgšanas vai iedarbināšanas laikā, izņemot, ja tas nepieciešams iedarbināšanai garā zālē. Šādā gadījumā nesasveriet ierīci vairāk nekā absolūti nepieciešams, un paceliet pļaujmašīnas daļu, kas pavērsta prom no vadītāja. Pirms ierīces nolaišanas pie zemes, novietojiet abas rokas uz roktura darbības pozīcijā.

• Ieslēdziet pļaujmašīnu, kā norādīts instrukcijā, turot kājas drošā attālumā no asmeņiem.

• Nedrīkst novietot rokas vai kājas zem rotējošām daļām vai to tuvumā.

• Nekad nepietuvojieties izplūdes atverēm.

• Nekādā gadījumā nedrīkst pļaujmašīnu pacelt vai pārnēsāt, kad motors ir ieslēgts.

• Atvienojiet kontaktdakšu no elektrotīkla: - kad atstājat ierīci bezdarbībā; - pirms aizstrēguma tīrīšanas; - pirms pļaujmašīnas pārbaudīšanas, tīrīšanas vai jebkādu tehnisku darbu veikšanas;POWEG63703 LV Copyright © 2022 VARO 8 | l a p a www.varo.com - pēc sadursmes ar svešķermeni. Pārbaudiet, vai nav radušies pļaujmašīnas bojājumi, un veiciet remontdarbus, ja pļaujmašīna sāk neieraksti vibrēt (jāpārbauda nekavējoties).

• Lai uzturētu pļaujmašīnu drošā stāvoklī, visiem uzgriežņiem, bultskrūvēm un skrūvēm jābūt stingri pievilktām.

• Bieži pārbaudiet, vai zāles savācējs nav nodilis vai nolietojies.

• Drošības nolūkā, bojātas vai nodilušas detaļas ir jānomaina.

• Nedrīkst pieslēgt bojātu elektrības kabeli elektrības padevei vai aizskart bojātu elektrības kabeli pirms tas ir atvienots no kontaktligzdas. Bojāts kabelis rada risku saskarties ar vadiem, kuros plūst strāva.

• Nedrīkst pieskarties asmenim pirms ierīce ir atvienota no elektrības un asmens ir pilnīgi apstājies.

• Turiet pagarinātāja kabeli drošā attālumā no asmens. Asmens var sabojāt kabeli un radīt risku saskarties ar detaļām, kurās plūst strāva.

• Bērniem ir jāatrodas uzraudzībā, lai nepieļautu rotaļāšanos ar šo ierīci.

• Šo ierīci nav paredzēts izmantot personām (tostarp bērniem) ar fiziskiem, maņu vai prāta spēju traucējumiem, kā arī nepieredzējušām un neapmācītām personām, izņemot par drošību atbildīgās personas uzraudzībā vai pēc atbilstošas lietošanas apmācības nodrošināšanas.

• Ārējā kabeļa vai vada bojājumu gadījumā tā nomaiņu jāveic ražotājam, ražotāja pilnvarotam remontstrādniekam vai atbilstoši kvalificētai personai, lai neradītu apdraudējumu lietotājam.

• Ievērojiet drošas lietošanas norādījumus, kā arī ieteikumu par liekās strāvas novadīšanas ierīces (RCD) izmantošanu, kuras nostrādes strāva nav lielāka par 30 mA.

• Pirms lietošanas pilnīgi attiniet pagarinātāja kabeli, lai novērstu pārkaršanu vai pļaujmašīnas jaudas zudumu. Kabeli novācot, uzmanīgi to satiniet, lai nesaspiestu.

• Pirms ierīces lietošanas pārbaudiet, vai elektrības un pagarinātāja kabelis nav bojāts vai novecojis. Ja lietošanas laikā kabelim rodas bojājumi, nekavējoties atvienojiet kabeli no elektrotīkla.

• Nedrīkst šķērsot autoceļus vai grants ietves kamēr ierīce ir iedarbināta. 7 MONTĀŽA Skatīt attēlu 2 a — h.

• Piestipriniet roktura apakšdaļu pie ierīces korpusa ar iekļautajiem spārnuzgriežņiem, starplikām un skrūvēm (attēls 2c).

• Uzlieciet kabeļa aizāķēšanas cilpu (12) uz roktura augšdaļas (slēdža pusē) (attēls 2a).

• Savienojiet roktura augšdaļu un apakšdaļu ar iekļautajām skrūvēm un starplikām (att. 2b) PIEZĪME: turiet kabeli roktura augšdaļas augšējā pusē. Piestipriniet kabeli pie roktura spala ar 2 iekļautajām kabeļa spīlēm.

• Uzstādiet riteņus uz asīm (lielākos riteņus uz aizmugurējās ass, un mazākos — uz priekšējās ass), uzmauciet uz asīm starplikas, ievietojiet ass caurumā šķelttapu un to nostipriniet (nolokiet šķelttapas galus uz sāniem), tad, piespiežot, uzlieciet riteņu uzlikas (attēls 2d un 2h).

• Piestipriniet kabeļu turētājus (attēls 2e).

• Zāles savācējgroza montāža (attēls 2f): savienojiet savācējgrozu ar tā augšējo vāku.

• Paceliet atveres pārsegu, un uzlieciet savācējgrozu uz izvirzījumiem (attēls 2g).POWEG63703 LV Copyright © 2022 VARO 9 | l a p a www.varo.com 8 LIETOŠANA Pirms ierīces pieslēgšanas elektrotīklam vienmēr pārliecinieties, vai darbības slēdzis ir izslēgtā pozīcijā!

8.1 Pļaušanas augstuma regulēšana (attēls 3a un 3b)

Pirms pļaušanas augstuma regulēšanas pārliecinieties, vai ierīce ir izslēgta un asmens ir pilnīgi apstājies. UZMANĪBU: asmeņi turpina kustēties dažas sekundes pēc ierīces izslēgšanas, un rotējošs asmens var izraisīt traumas. Jaunas sezonas pirmajā pļaušanas reizē ir ieteicams noregulēt lielu pļaušanas augstumu. Pļaušanas augstumu var noregulēt trīs stāvokļos: 25, 45 un 65 mm.

8.2 Priekšējo riteņu augstuma regulēšana (attēls 3a)

• Apgrieziet pļaujmašīnu otrādi.

• Pavelciet riteņu asi uz pļaujmašīnas priekšpusi.

• Novietojiet riteņu asi vēlamajam augstumam atbilstošajā pozīcijā. Piezīme: novietojiet abus aizmugurējos riteņus vienādā augstuma regulēšanas pozīcijā.

8.3 Aizmugurējo riteņu augstuma regulēšana (attēls 3b un 3c)

• Novietojiet pļaujmašīnu uz sāna.

• Pavelciet aizmugurējo riteņu asi pret savācēja atveres pārsegu.

• Novietojiet riteņu asi vēlamajam augstumam atbilstošajā pozīcijā. Piezīme: novietojiet abus aizmugurējos riteņus vienādā augstuma regulēšanas pozīcijā.

8.4 Strāvas savienojums

Kontaktligzdas spriegumam ir jāatbilst uz datu plāksnītes norādītajam elektrības padeves spriegumam (220—240 V). Elektrības kontaktligzdas drošinātājs: min. 10A.

• Iespraudiet pļaujmašīnas kabeļa kontaktdakšu pagarinātāja kontaktligzdā.

• Lai nepieļautu pagarinātāja vada atvienošanos lietošanas laikā, izvelciet pagarinātāja kabeli (kontaktligzdas galu) cauri kabeļa aizāķēšanas cilpai, un uzkariniet uz āķa pirms kabeļu savienošanas.

8.5 Ieslēgšana un izslēgšana (4. attēls)

BRĪDINĀJUSM! Nedrīkst ieslēgt ierīci pirms tā ir pilnīgi samontēta! Pirms ierīces ieslēgšanas vienmēr pārbaudiet, vai kabelis nav bojāts. Nedrīkst lietot bojātu elektrības kabeli. Piezīme: bojāts elektrības kabelis rada lielu bīstamību! Cenšoties iedarbināt pļaujmašīnu garā, zālē motors var pārkarst un tikt sabojāts.POWEG63703 LV Copyright © 2022 VARO 10 | l a p a www.varo.com

• Ieslēgšana: vispirms nospiediet drošības bloķētājpogu (5) uz kombinētā slēdža un turiet to nospiestu, tad pavelciet darbības sviru (6) un turiet to nospiestu.

• Izslēgšana: atlaidiet darbības sviru (6). Piezīme: pļaušanas laikā gādājiet, lai elektrības kabelis atrastos drošā vietā uz ietves vai jau nopļautajās zonās. BRĪDINĀJUMS! Pēc motora izslēgšanas asmens dažas sekundes turpina griezties, tādēļ nekādā gadījumā neaizskariet pļaujmašīnas apakšpusi pirms asmens ir pilnīgi apstājies!

8.6 Zāliena pļaušana (5. attēls)

Izvelieties zāles faktiskajam garumam atbilstošu pļaušanas augstumu. Veiciet pļaušanu vairākos piegājienos, lai vienā pārbraukšanas reizē netiktu nogriezts vairāk par 4 cm zāles. Neveiciet pļaušanu vietās, kur pagarinātāja kabeļa brīva kustība ir traucēta. Tiklīdz tas ir pilns, iztukšojiet zāles savācējgrozu (2), lai nepieļautu savācēja atveres aizbloķēšanu. Lai savācēja atvere netiktu aizbloķēta un neradītu papildu slodzi motoram, nestumiet iedarbinātu pļaujmašīnu pāri zāles pārpalikumiem uz jau nopļautās zāliena daļas. Lai nodrošinātu optimālu rezultātu un mazinātu elektrības kabeļa pārgriešanas risku, iesakām lietot pļaujmašīnu saskaņā ar turpmākajiem norādījumiem.

• Atstājiet lielāko daļu pagarinātāja kabeļa sākuma punktā.

• Ieslēdziet pļaujmašīnu saskaņā ar iepriekšējiem norādījumiem.

• Veiciet pļaušanu, kā norādīts 4. attēlā.

• Virzieties no 1. pozīcijas uz 2. pozīciju

• Pagriezieties pa labi un virzieties uz 3. pozīciju

• Pagriezieties pa kreisi un virzieties uz 4. pozīciju

• Atkārtojiet šādu darba kārtību.

8.7 Asmens (6. att.)

Pirms jebkādas asmens pārbaudes vienmēr atvienojiet pļaujmašīnu no elektrotīkla. Neaizmirstiet, ka tūlīt pēc motora izslēgšanas asmens vēl nav apstājies un dažas sekundes turpina kustēties. Nekādā gadījumā necentieties asmeni apturēt pats. Regulāros intervālos pārbaudiet, vai asmens ir stingri piestiprināts, tas ir labā stāvoklī un labi uzasināts. Ja nepieciešams, nomainiet vai uzasiniet to. Ja pļaušanas laikā asmens atduras pret jebkādu priekšmetu, apturiet pļaujmašīnu un sagaidiet līdz asmens ir pilnīgi apstājies. Tad pārbaudiet asmens un asmens ietvara stāvokli. Ja radušies asmens bojājumi, nekavējoties to nomainiet. Lai nepieļautu traumu izraisīšanu, darbības laikā, lūdzu, ievērojiet turpmākos norādījumus! Ierīci nedrīkst lietot, ja nav uzstādīts savācēja atveres pārsegs (7) vai savācējgrozs (2). Ja asmens ir apstājies pārāk garā zālē, nedrīkst pacelt ierīces aizmugurējo daļu, lai ierīci atkal iedarbinātu, bet tā vietā ir jāpaceļ ierīces priekšpuse. Pļaujot nogāzē, pārvietojieties perpendikulāri slīpumam, nevis augšup un lejup. Neveiciet pļaušanu uz pārmērīgi slīpas nogāzes. Nedrīkst novietot rokas vai kājas zem rotējošām daļām vai to tuvumā. Cik vien iespējams, turieties drošā attālumā no savācēja atveres.POWEG63703 LV Copyright © 2022 VARO 11 | l a p a www.varo.com Ja novērojama asmens brīvkustība, stingri pievelciet asmens stiprinājuma skrūvi ar uzgriežņatslēgu. Skatīt 6. attēlu. Uzmanību! Ievērojiet turpmākos norādījumus.

• Pirms darba turpināšanas, atvienojiet pļaujmašīnu no elektrotīkla un sagaidiet līdz asmens ir pilnīgi apstājies.

• Esiet uzmanīgi, lai nesagrieztos. Satveriet asmeni, izmantojot izturīgus cimdus vai drānu.

• Aizstājiet vienīgi ar norādīto nomaiņas asmeni.

• Nekādā gadījumā nenoņemiet darbratu. Skatīt sadaļu „Asmens nomaiņa“.

8.8 Lietošanas veidi

BRĪDINĀJUMS: mainiet lietošanas veidu vienīgi, kamēr motors ir izslēgts un asmens ir apstājies. Varat veikt pļaušanu ar vai bez savācējgroza.

8.8.1 Pļaušana bez savācējgroza

Ja savācējgrozs nav uzstādīts, zāle tiek izsviesta pa aizmugurējo atveri (starp motora korpusu un aizmugurējo pārsegu).

8.8.2 Pļaušana ar savācējgrozu

Lai veiktu pļaušanu ar zāles savācējgrozu, paceliet aizmugurējo pārsegu un uzlieciet grozu. Nopļautā zāle tiks savākta savācējgrozā. 9 TEHNISKIE DATI Preces numurs POWEG63703 Nominālais spriegums / Nominālā frekvence 230-240 V~ 50 Hz Nominālā jauda 1000 W Rotēšanas ātrums 3450 min

Pļaušanas platums 320 mm Savācēja grozs / maiss 30 l Pļaušanas augstums 25-45-65 Korpusa materiāls

Savācējgroza materiāls

Augstuma stāvokļu skaits

Priekšējo riteņu diametrs 140 mm Aizmugurējo riteņu diametrs 140 mm Izolācijas klase Klase II (dubultā izolācija) Kabeļa aizāķēšanas cilpa JāPOWEG63703 LV Copyright © 2022 VARO 12 | l a p a www.varo.com 10 TROKSNIS Trokšņa emisijas vērtības, kas izmērītas saskaņā ar attiecīgajiem standartiem. (K=3) Akustiskā spiediena līmenis LpA 79 dB(A) Akustiskās jaudas līmenis LwA 96dB(A) UZMANĪBU! Kad skaņas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglīdzekļus. aw (Vibrācija) 2m/s² K = 1,5 m/s²

11 TĪRĪŠANA UN APKOPE

Uzmanību! Pirms veicat jebkādus tīrīšanas vai kopšanas darbus, izraujiet elektroinstrumenta strāvas vada spraudni no kontaktligzdas!

• Uz ierīces nedrīkst izsmidzināt ūdeni. Ūdens iekļūšana ierīcē var bojāt slēdža/spraudņa bloku vai elektrisko motoru.

• Veiciet ierīces tīrīšanu, izmantojot drānu, rokas suku u.tml.

11.2 Jāveic pārbaude pie speciālista, ja:

• pļaujmašīna atduras pret kādu priekšmetu;

• motors pēkšņi pārtrauc darboties;

• asmens ir saliekts (nedrīkst taisnot!);

• motora vārpsta ir saliekta (nedrīkst taisnot!);

• pievienojot kabeli rodas īsslēgums;

• radušies zobratu bojājumi;

• radušies ķīļsiksnas bojājumi.

• Pārbaudiet, vai nav radušies savācējgroza vai citu daļu bojājumi.

• Bieži pārbaudiet, vai nav novērojamas savācējgroza nodiluma pazīmes.

• Nodilušas vai bojātas detaļas ir jānomaina.

• Jebkādu remontdarbu veikšanai sazinieties ar mūsu remonta nodaļu.

• Veicot apkopi, izmantojiet vienīgi oriģinālražotāja rezerves daļas.

• Vislielākajam nodilumam pakļautā detaļa ir asmens. Regulāri pārbaudiet asmens un tā ietvara stāvokli. Ja asmens ir nodilis, tas ir jānomaina. Ierīces pārmērīga vibrācija liecina par to, ka asmens nav pareizi nolīdzsvarots vai ir saliecies trieciena rezultātā. Šādā gadījumā veiciet asmens remontu vai to aizstājiet.

11.4 Pļaujmašīnas asmens nomaiņa un uzasināšana

• Sezonas beigās vienmēr uzasiniet asmeni vai, ja nepieciešams, to nomainiet.

• Ieteicams veikt asmens uzasināšanu vai nomaiņu klientu apkalpošanas centrā (tiek veikti balansēšanas mērījumi). Ja asmens nav pienācīgi nobalansēts, pļaujmašīna var pārmērīgi vibrēt, paaugstinot negadījumu risku!

• novietojiet pļaujmašīnu uz sāna;

• ievietojiet motora vārpstas bloķēšanas tapu;

• uzstādiet asmeni pareizā novietojumā;

• ievietojiet asmens skrūvi caurumā;

• stingri pievelciet asmens skrūvi ar 13 mm uzgriežņatslēgu. 12 UZGLABĀŠANA

• Atvienojiet elektrības kabeli.

• Ļaujiet motoram atdzist aptuveni 30 minūtes.

• Pārbaudiet un salabojiet vai nomainiet elektrības kabeli, ja radušies bojājumi vai nodilums.

• Pievelciet vai nomainiet vaļīgas, nodilušas vai bojātas detaļas. Pamatīgi notīriet ierīci.

• Lai pasargātu ierīci no rūsas, noslaukiet metāla detaļas ar eļļā iemērktu drānu, vai viegli uzklājiet smērvielu.

• Glabājiet, novietojot elektrības kabeli aiz atslēgas sausā vietā, kur tam nevar piekļūt bērni, lai neļautu ierīci lietot vai sabojāt nepiederīgam personām.

• Papildu aizsardzībai apklājiet ierīci ar plēvi.

• Pārvadājot ierīci, noteikti stingri nostipriniet ierīci transportlīdzeklī.

• Kompaktākai uzglabāšanai roktura augšdaļu var nolocīt, atbrīvojot rokas skrūves. Uzmanību! Salokot rokturi, neiespiediet elektrības kabeli! 13 GARANTIJA

• Šim izstrādājumam saskaņā ar spēkā esošo likumdošanu ir nodrošināta 24 mēnešu garantija no datuma, kurā ierīci iegādājies tās pirmais īpašnieks.

• Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgaļus, zāģu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus.

• Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā.

• Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā.

• Remontdarbus drīkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs.

• Plašāku informāciju jūs varat iegūt, zvanot pa tālruņa numuru 00 32 3 292 92 90.

• Visi transportēšanas izdevumi vienmēr jāsedz klientam, ja vien nepastāv cita rakstiska vienošanās.

• Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vai pārslodzes rezultātā.

• Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., neņemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs.

• Garantijas prasības pieņemšana nekad nepagarina garantijas periodu un arī neuzsāk jaunu garantijas periodu ierīces apmaiņas gadījumā.

• Garantijas ietvaros nomainītās ierīces vai detaļas paliek Varo NV īpašumā.

• Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (Ierīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.).POWEG63703 LV Copyright © 2022 VARO 14 | l a p a www.varo.com

• Pirkuma čeks jāuzglabā kā pierādījums par pirkuma datumu.

• Ierīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota oriģinālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.

14 VIDES AIZSARDZĪBA

Ja pēc ilgstošas lietošanas ierīce ir jānomaina, neizmetiet to kopā ar sadzīves atkritumiem, bet likvidējiet to videi draudzīgā veidā. Ar elektrisko ierīču radītajiem atkritumiem nedrīkst apieties kā ar parastiem sadzīves atkritumiem. Lūdzu, nododiet tos atkritumu otrreizējās pārstrādes uzņēmumos. Informāciju par otrreizējo pārstrādi meklējiet vietējā pašvaldībā vai pie tirgotāja.

15 ATBILSTĪBAS DEKLARĀCIJA

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarē, ka izstrādājums: Zāles pļaujmašīna 1000 W – 320 mm preču zīme: PowerPlus modelis: POWEG63703 atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu. Eiropas direktīvas (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 93dB(A) Guaranteed 96dB(A) Notified Body TuV Sud - DE Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): EN60335-1 : 2012 EN60335-2-77 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Tehniskās dokumentācijas glabātājs : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā, Philippe Vankerkhove Vispārējā pārraudzība – atbilstības lietu vadītājs 22/03/2022, Lier - BelgiumVARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM OFFICES: IBERICA BRICOLAGE S.L. - ESPAÑA ASIA PACIFIC HONG KONG Ltd / SHANGHAI PRC AUSTRALIA Pty Ltd
