LIETOŠANAS INSTRUKCIJA POWXG6251 PowerPlus

5.2 Elektrodrošība 5

5.3 Personāla drošība 5

5.4 Darbarīka lietošana un apkopšana 6

8.1 Pļaušanas augstuma regulēšana (Att. 3a un 3b) 9

8.2 Strāvas savienojums 9

8.3 Ieslēgšana un izslēgšana (4. att.) 9

8.6 Dažādi lietojumi 11

8.6.1 Pļaušana bez zāles kastes 11

8.6.2 Pļaušana ar zāles kasti 11

8.6.3 Mulčēšana (8. att.) 11

8.7 Zāles kastes brīdinājuma sistēma (7. att.) 11

11.4 Pļāvēja asmens nomaiņa un atkārtota asināšana. 12POWXG6251 LV

Copyright © 2022 VARO 2 | l a p a www.varo.com

11.5 Asmens nomaiņa 13

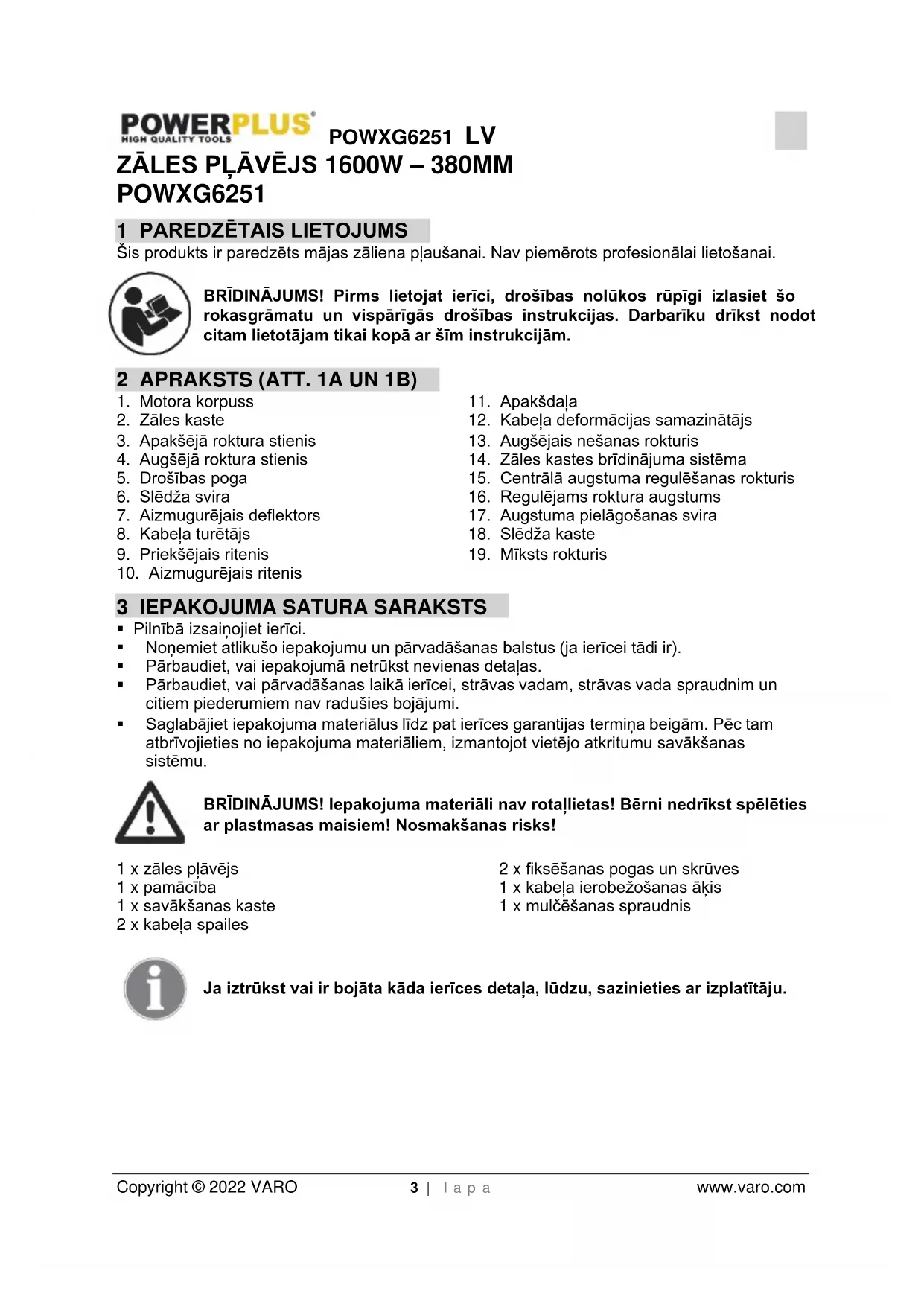

Šis produkts ir paredzēts mājas zāliena pļaušanai. Nav piemērots profesionālai lietošanai. BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām. 2 APRAKSTS (ATT. 1A UN 1B)

3. Apakšējā roktura stienis

4. Augšējā roktura stienis

9. Priekšējais ritenis

10. Aizmugurējais ritenis

12. Kabeļa deformācijas samazinātājs

13. Augšējais nešanas rokturis

14. Zāles kastes brīdinājuma sistēma

15. Centrālā augstuma regulēšanas rokturis

16. Regulējams roktura augstums

17. Augstuma pielāgošanas svira

• Pilnībā izsaiņojiet ierīci.

• Noņemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).

• Pārbaudiet, vai iepakojumā netrūkst nevienas detaļas.

• Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.

• Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termiņa beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu. BRĪDINĀJUMS! Iepakojuma materiāli nav rotaļlietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks! 1 x zāles pļāvējs 1 x pamācība 1 x savākšanas kaste 2 x kabeļa spailes 2 x fiksēšanas pogas un skrūves 1 x kabeļa ierobežošanas āķis 1 x mulčēšanas spraudnis Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.POWXG6251 LV Copyright © 2022 VARO 4 | l a p a www.varo.com

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

Uzmanīgi izlasiet lietošanas un apkopes instrukcijas. Rūpīgi pārziniet vadības ierīces un pareizu aprīkojuma lietošanu.

Nekad nepļaujiet cilvēku (īpaši bērnu) vai mājdzīvnieku tuvumā.

BRĪDINĀJUMS! Nelieciet rokas vai kājas rotējošo daļu tuvumā vai zem tām. Vienmēr atstājiet brīvu izplūdes atveri. Pēc ierīces izslēgšanas asmeņi turpina griezties.

Vienmēr atvienojiet mašīnu no elektriskās strāvas, ja vēlaties notīrīt, pārbaudīt vai pielāgot kādas tās daļas vai ja barošanas kabelis ir sabojāts vai sapinies.

Vienmēr turiet elektrības padeves kabeli prom no asmeņiem un vienmēr pievērsiet uzmanību tā novietojumam.

Nekad nedarbiniet mašīnu lietū, mitros vai slapjos apstākļos. Mitrums rada elektriskās strāvas trieciena bīstamību.

II klase - iekārtai ir divkāršā izolācija; zemējuma vads nav nepieciešams.

Saskaņā ar Eiropas Savienības direktīvas(u) pamatprasībām.

Pagaidiet, līdz visas mašīnas sastāvdaļas ir pilnībā apstājušās, pirms tām pieskaraties. Asmeņi turpina griezties pēc mašīnas izslēgšanas, rotējošs asmens var izraisīt traumas.

Lietojiet aizsargcimdus. 5 VISPĀRĪGI IERĪCES EKSPLUATĀCIJAS DROŠĪBAS NOTEIKUMI Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

• Darba vietai jābūt tīrai un pietiekami izgaismotai. Netīrās un tumšās darba vietās ir paaugstināts traumu gūšanas risks.

• Nelietojiet darbarīkus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbarīki rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumus.

• Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes.

• Darbarīka strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. Iezemētus darbarīkus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudņi un atbilstošas kontaktligzdas samazinās elektrošoka risku.

• Nepieskarieties iezemētiem priekšmetiem, piemēram, cauruļvadiem, radiatoriem un ledusskapjiem. Pieskaroties iezemētiem priekšmetiem, pakļausiet sevi elektrošoka riskam.

• Nepakļaujiet darbarīkus lietus vai mitruma iedarbībai. Ja darbarīkā iekļūs ūdens, tad pakļausiet sevi elektrošoka riskam.

• Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku.

• Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku.

• Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reaģējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku.

5.3 Personāla drošība

• Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas.

• Lietojiet aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprīkojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, ķiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gūšanas risku.

• Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanasPOWXG6251 LV Copyright © 2022 VARO 6 | l a p a www.varo.com pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, pakļausiet sevi traumu gūšanas riskam.

• Pirms darbarīka iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošās daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga, pakļausiet sevi traumu gūšanas riskam.

• Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaru. Negaidītās situācijās tas ļaus labāk vadīt darbarīku.

• Uzvelciet piemērotu darba apģērbu. Nevalkājiet brīvu apģērbu vai rotaslietas. Uzmanieties, lai mati, apģērbs un cimdi būtu drošā attālumā no kustīgajām detaļām. Brīvs apģērbs, rotaslietas vai gari mati var ieķerties kustīgajās detaļās.

• Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekļiem saistītu traumu gūšanas risku.

5.4 Darbarīka lietošana un apkopšana

• Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaņā ar instrukcijām, uzdevumu paveiks labāk un drošāk.

• Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā.

• Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka nejaušas ieslēgšanas risku.

• Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami.

• Darbarīkiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošās detaļas ir pareizi iecentrētas un nenobloķējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākajiem nelaimes gadījumu cēloņiem.

• Griezējinstrumentu asmeņiem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeņiem griež labāk un ir vieglāk vadāmi.

• Lietojiet darbarīkus, piederumus, uzgaļus utt. saskaņā ar šīm instrukcijām un pareizā veidā. Ņemiet vērā arī darba apstākļus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, pakļausiet sevi traumu gūšanas riskam.

• Darbarīkam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves daļas. Tas nodrošinās darbarīka drošu izmantošanu arī turpmāk. 6 PAPILDU DROŠĪBAS INSTRUKCIJAS ZĀLES PĻĀVĒJIEM BRĪDINĀJUMS: Drošības brīdinājuma neievērošana var izraisīt nopietnas traumas jums vai citiem. Vienmēr ievērojiet drošības pasākumus, lai samazinātu ugunsgrēka, elektriskās strāvas trieciena un miesas bojājumu risku. Saglabājiet īpašnieka rokasgrāmatu un bieži pārskatiet, lai turpinātu drošu darbību un sniegtu norādījumus citiem, kas varētu izmantot šo instrumentu. BRĪDINĀJUMS: Darbības laikā šī mašīna rada elektromagnētisko lauku. Šis lauks dažos gadījumos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai samazinātu nopietnu vai letālu traumu risku, mēs iesakām personām ar medicīniskajiem implantiem pirms šīs mašīnas lietošanas konsultēties ar ārstu un medicīnisko implantu ražotāju.POWXG6251 LV Copyright © 2022 VARO 7 | l a p a www.varo.com BRĪDINĀJUMS: Jebkura instrumenta darbības rezultātā acu virzienā var tikt mesti svešķermeņi, kas var izraisīt nopietnus acu bojājumus. Pirms sākat darboties ar elektroinstrumentu, vajadzības gadījumā vienmēr nēsājiet aizsargbrilles vai brilles ar sānu aizsargu un visas sejas aizsargu. Mēs iesakām plašas redzamības drošības masku lietošanai virs parastajām brillēm vai standarta drošības brilles ar sānu aizsargu.

• Nekad neļaujiet bērniem vai cilvēkiem, kuri nepārzina šos norādījumus, lietot zāles pļāvēju. Vietējie likumi var ierobežot lietotāja vecumu.

• Nekad nepļaujiet cilvēku (īpaši bērnu) vai mājdzīvnieku tuvumā.

• Operators vai lietotājs ir atbildīgs par negadījumiem vai briesmām, kas radušās citiem cilvēkiem vai viņu īpašumiem.

• Nelietojiet zāles pļāvēju basām kājām vai valkājot atvērtas sandales, vienmēr valkājiet atbilstošus apavus un garās bikses.

• Rūpīgi pārbaudiet teritoriju, kurā paredzēts lietot zāles pļāvēju, un noņemiet visus akmeņus, zarus, stieples, kaulus un citus svešķermeņus.

• Pirms lietošanas vienmēr vizuāli pārbaudiet, vai asmeņi, asmeņu skrūves un griezēja montāža nav nodiluši vai bojāti. Lai saglabātu līdzsvaru, nomainiet nolietotos vai bojātos asmeņus un skrūves.

• Pļaujiet tikai dienasgaismā vai labā mākslīgā apgaismojumā.

• Ja iespējams, nelietojiet zāles pļāvēju mitrā zālē.

• Pļaujot nekad neskrieniet.

• Nekad nedarbiniet ierīci ar bojātiem sargiem vai aizsargiem vai bez drošības ierīces, piemēram, deflektoriem un/vai zāles savācējiem.

• Pļaušana pacēlumos var būt bīstama: − Nepļaujiet pārāk stāvās nogāzēs. − Nogāzēs vai slapjā zālē vienmēr pārliecinieties par pamatu jums zem kājām. − Pļaujiet šķērsām nogāzes garumā – nekad nepļaujiet virzienā uz augšu vai uz leju. − Darbojieties īpaši uzmanīgi, mainot virzienu uz nogāzēm. − Darbojieties īpaši uzmanīgi, atkāpjoties vai velkot zāles pļāvēju virzienā pret sevi. − Nekad nepļaujiet, velkot pļāvēju virzienā pret sevi.

• Apturiet asmeņus, ja zāles pļāvējs ir jāsagāž pārvadāšanai, šķērsojot citas virsmas, kas nav zāle, un pārvietojot zāles pļāvēju uz pļaujamo teritoriju un no tās.

• Nesagāziet mašīnu, iedarbinot vai ieslēdzot motoru, izņemot gadījumus, kad mašīna ir jāsagāž, lai iedarbinātu darbam garā zālē. Šajā gadījumā nesagāziet to vairāk nekā nepieciešams un sagāziet tikai to daļu, kas atrodas prom no lietotāja. Pirms mašīnas nolikšanas zemē vienmēr pārliecinieties, ka abas rokas atrodas darba stāvoklī.

• Ieslēdziet zāles pļāvēju saskaņā ar instrukcijām, jūsu kājām atrodoties tālu prom no asmeņiem.

• Nelieciet rokas vai kājas rotējošu daļu tuvumā vai zem tām.

• Vienmēr turiet brīvu izplūdes atveri.

• Nekad neceliet un nenesiet zāles pļāvēju, kamēr darbojas motors.

• Izņemiet kontaktdakšu no kontaktligzdas: − ikreiz, kad atstājat mašīnu; − pirms nosprostojuma tīrīšanas; − pirms zāles pļāvēja pārbaudes, tīrīšanas vai apstrādes; − pēc trieciena ar svešķermeni. Pārbaudiet, vai zāles pļāvējam nav bojājumu, un pēc vajadzības veiciet remontu, ja zāles pļāvējs sāk pārāk daudz vibrēt (nekavējoties pārbaudiet).

• Uzturiet visus uzgriežņus un skrūves pievilktus, lai nodrošinātu, ka zāles pļāvējs ir drošā darba stāvoklī.

• Bieži pārbaudiet, vai zāles savācējs nav nodilis vai nolietojies.POWXG6251 LV Copyright © 2022 VARO 8 | l a p a www.varo.com

• Drošības nolūkā nomainiet nolietotās vai bojātās daļas.

• Nepievienojiet bojātu vadu pie strāvas avota un nepieskarieties bojātam vadam, kamēr tas nav atvienots no strāvas. Bojāts vads var izraisīt kontaktu ar aktīvajām daļām.

• Nepieskarieties asmenim, kamēr mašīna nav atvienota no barošanas avota un asmens nav pilnībā apstājies.

• Neturiet pagarinātājus asmens tuvumā. Asmens var sabojāt vadus un izraisīt kontaktu ar aktīvajām daļām.

• Pārliecinieties, ka bērni nespēlējas ar ierīci.

• Šī ierīce nav paredzēta lietošanai personām (ieskaitot bērnus) ar ierobežotām fiziskām, maņu vai garīgām spējām vai pieredzes un zināšanu trūkumu, ja vien persona, kas atbildīga par viņu drošību, nenodrošina uzraudzību vai nav devusi norādījumus par ierīces lietošanu.

• Ja ārējais elastīgais kabelis vai vads ir bojāts, to var nomainīt vienīgi ražotājs vai tā servisa pārstāvis, vai līdzīga kvalificēta persona, lai izvairītos no bīstamības riska.

• Ievērojiet instrukcijas drošai lietošanai, ieskaitot ieteikumu, ka ierīcei jābūt apgādātai ar paliekošās strāvas ierīci (RCD) ar nostrādes strāvu, kas nepārsniedz 30 mA.

• Pirms lietošanas pilnībā atvienojiet pagarinātāju, lai novērstu pārkaršanu un pļāvēja efektivitātes samazināšanos. Novietojot kabeli glabāšanai, uzmanīgi to satiniet, lai izvairītos no samezglojumiem.

• Pirms lietošanas pārbaudiet, vai barošanas un pagarinātāja vadā nav bojājumu vai nolietojuma pazīmju. Ja kabelis lietošanas laikā tiek sabojāts, nekavējoties atvienojiet to no strāvas avota.

• Nešķērsojiet ielas vai grants ceļus, mašīnai esot ieslēgtai. 7 MONTĀŽA Skatīt 2. att. a-h

• Savienojiet labo apakšējo rokturi un apvalku ar komplektācijā iekļautajām skavām (2c attēls) kā norādīts zemāk:

• ievietojiet skrūves tapu (B) ātrās bloķēšanas pogā (C), pēc tam caur ievietoto skrūves tapu; ievietojiet skrūvi (A) no labās uz kreiso pusi.

• pabīdiet (no kreisās uz labo) labās puses apakšējo rokturi (D) pāri skrūvei (A), pēc tam gredzenam (E), tad apakšējā stieņa fiksētajam blokam (F) un visbeidzot atsperei (G).

• Atkārtojiet tādā pašā secībā, kā aprakstīts iepriekš, izmantojot kreiso apakšējo rokturi, un pārliecinieties, vai kreisā un labā apakšējā stieņa fiksētā bloka indikatori ir vienā līmenī (ja ne, pagrieziet apakšējā stieņa fiksēto bloku līdz pusei un pārliecinieties, ka gan kreisais, gan labais apakšējais rokturis atrodas vienā līmenī).

• Nolieciet kabeļa deformācijas samazinātāju (12) uz augšējā roktura (slēdža pusē) (2a att.).

• Pievienojiet augšējo un apakšējo rokturi ar komplektācijā iekļauto paplāksni un skavām (2b att.). IEVĒROJIET: Turiet kabeli augšējās roktura daļas augšpusē. Pievienojiet kabeli roktura caurulei, izmantojot 2 komplektācijā iekļautās kabeļu skavas.

• Uzlieciet katru riteni uz ass (lielie riteņi uz aizmugurējās ass, mazie riteņi uz priekšējās ass), novietojiet paplāksni virs ass, ievietojiet šķelttapu ass caurumā un nostipriniet to (salieciet šķelttapas kājas atvērtā pozīcijā), pēc tam iespiediet riteņu pārsegus vietā (2d un 2h att.).

• Nostipriniet kabeļu turētājus(2e att.).

• Zāles savākšanas kastes montāža (2f att.): piestipriniet kreiso un labo apakšējo daļu kopā, pēc tam augšējo daļu piestipriniet pie šīs samontētās vienības.

• Paceliet atloku un novietojiet zāles kasti virs stiprinājumiem (2g att.).POWXG6251 LV Copyright © 2022 VARO 9 | l a p a www.varo.com 8 IZMANTOŠANA Pirms pievienošanas elektrotīklam vienmēr pārbaudiet, vai slēdzis ir izslēgtā stāvoklī!

8.1 Pļaušanas augstuma regulēšana (Att. 3a un 3b)

Pirms pļaušanas augstuma iestatīšanas pārliecinieties, vai mašīna ir izslēgta un asmens ir pilnībā apstājies. UZMANĪBU: Asmeņi turpina griezties dažas sekundes pēc mašīnas izslēgšanas, rotējošs asmens var izraisīt traumas. Sezonas pirmajai pļaušanai jāizvēlas augsts griešanas noregulējums. Griešanas augstumu iespējams izvēlēties starp 25 mm un 75 mm.

• Lai paaugstinātu asmens augstumu, satveriet augstuma regulēšanas sviru (17) un pabīdiet to uz pļāvēja aizmuguri (3a att.).

• Lai samazinātu asmens augstumu, satveriet augstuma regulēšanas sviru (17) un pabīdiet to uz pļāvēja priekšu (3b att.).

8.2 Strāvas savienojums

Tīkla spriegumam (220–240 V), kas norādīts uz datu plāksnītes, jāatbilst tīkla barošanas avotam. Tīkla savienojuma drošinātājs: vismaz 10 A.

• Ievietojiet pļāvēja spraudni pagarinātāja kontaktligzdā.

• Lai novērstu pagarinātāja atvienošanos lietošanas laikā, ievietojiet pagarinātāju (vada kontaktligzdas galu) caur kabeļa deformācijas samazināšanas cilpu un nostipriniet virs āķa pirms spraudņa pievienošanas.

8.3 Ieslēgšana un izslēgšana (4. att.)

BRĪDINĀJUMS！ Neieslēdziet ierīci, kamēr tā nav pilnībā samontēta. Pirms ierīces ieslēgšanas vienmēr pārbaudiet, vai savienojuma kabelis nav bojāts. Atļauts izmantot tikai nesabojātu savienojuma kabeli. Ievērojiet: bojāti savienojuma kabeļi ir ļoti bīstami! Mēģinot iedarbināt zāles pļāvēju garā zālē, motors var pārkarst un tikt sabojāts.

• Ieslēgšana: vispirms nospiediet kombinētā slēdža drošības pogu (5) un turiet to nospiestu, pēc tam pavelciet slēdža sviru (6) un turiet nospiestu.

• Izslēgšana: atlaidiet slēdža sviru (6). Ievērojiet: pļaušanas laikā novietojiet savienojuma kabeli drošā vietā uz gājēju ceļiem un vietām, kas jau ir nopļautas. BRĪDINĀJUMS！ Kad motors ir izslēgts, griezējs turpina griezties vairākas sekundes, tāpēc nepieskarieties pļāvēja apakšai, līdz griezējs ir pilnībā apstājies!POWXG6251 LV Copyright © 2022 VARO 10 | l a p a www.varo.com

8.4 Zāliena pļaušana (5. att.)

Izvēlieties pļaušanas augstumu, kas atbilst vēlamajam zāles augstumam. Ja nepieciešams, pļaujiet vairākās kārtās, lai vienā piegājienā nogrieztais maksimālais zāles augstums būtu 4 cm. Pārliecinieties, ka spēsiet izvairīties no ceļiem, kas varētu kavēt pagarinātāja brīvu kustību. Iztukšojiet zāles kasti (2), kad tā ir pilna, lai izvairītos no izplūdes atveres aizsprostojuma. Lai izvairītos no izplūdes atveres aizsprostojuma un nevajadzīgas motora pārslodzes, nešķērsojiet nopļauto zāli, kas palikusi jau nopļautajā zāliena daļā. Mēs iesakām izmantot pļāvēju tā, kā aprakstīts zemāk, lai sasniegtu optimālus rezultātus un samazinātu tīkla kabeļa sagriešanas risku.

• Novietojiet lielāko tīkla kabeļa daļu tuvu sākuma punktam.

• Ieslēdziet pļāvēju, kā aprakstīts iepriekš.

• Turpiniet darbu, kā parādīts 4. att.

• Pārvietojieties no 1. pozīcijas uz 2. pozīciju.

• Pagriezieties pa labi un pārvietojieties uz 3. pozīciju.

• Pagriezieties pa kreisi un pārvietojieties uz 4. pozīciju.

• Atkārtojiet iepriekšminētās procedūras pēc nepieciešamības.

8.5 Asmens (6. att.)

Pirms jebkāda veida asmens pārbaudes vienmēr atvienojiet zāles pļāvēju. Pēc motora apturēšanas atcerieties, ka asmens joprojām darbosies dažas sekundes, līdz tas pilnībā apstāsies. Nekad nemēģiniet apturēt asmeni. Regulāri pārbaudiet, vai asmens ir pareizi nostiprināts, labā stāvoklī un vai tas ir labi uzasināts. Ja nepieciešams, asmeni atkārtoti uzasiniet vai nomainiet. Ja rotējošais asmens atsitas pret kādu priekšmetu, apturiet zāles pļāvēju un sagaidiet, līdz asmens ir pilnībā apstājies. Pēc tam pārbaudiet asmens un asmens turētāja stāvokli. Nekavējoties nomainiet asmeni, ja tas ir sabojāts. Lai izvairītos no iespējamām traumām, lūdzu, ekspluatācijas laikā noteikti ievērojiet zemāk aprakstītos norādījumus: Nekad nelietojiet mašīnu bez pievienota aizmugurējā deflektora (7) vai zāles kastes (2). Nemēģiniet pacelt mašīnas aizmugurējo daļu, tā vietā paceliet mašīnas priekšējo daļu, lai mašīna varētu tikt iedarbināta no jauna, ja asmens nespēj griezties pārāk garas zāles dēļ. Nogāzēs vienmēr pļaujiet šķērsām, nekad virzienā uz augšu un leju. Izvairieties no īpaši stāvām nogāzēm. Nekad nelieciet rokas vai kājas rotējošo daļu tuvumā vai zem tām. Ja iespējams, vienmēr turieties prom no izplūdes atveres. Ja asmens slīd, tad pievelciet skrūvi, kas tur asmeni, ar uzgriežņu atslēgu. Skat. 6. att. Brīdinājums! Ievērojiet šādus piesardzības pasākumus:

• Pirms turpināt pievilkt skrūvi, atvienojiet pļāvēju no elektrotīkla un pagaidiet, līdz asmens ir apstājies.

• Nekāda iemesla dēļ nenoņemiet lāpstiņriteni.

8.6 Dažādi lietojumi

BRĪDINĀJUMS: pārslēdzieties uz citu lietojumu tikai ar apturētu motoru un stāvošu asmeni. Zāli iespējams pļaut ar uzstādītu zāles kārbu vai bez tās.

8.6.1 Pļaušana bez zāles kastes

Ja zāles savākšanas kaste nav uzstādīta, zāle tiks izmesta no aizmugures atveres (starp pļāvēja korpusu un aizmugurējo vāku).

8.6.2 Pļaušana ar zāles kasti

Pļaušanai ar zāles kasti paceliet aizmugurējo vāku un uzstādiet zāles savākšanas kasti. Zāle tiks savākta savākšanas kastē. Pirms zāles savākšanas kastes ievietošanas noņemiet mulčēšanas ķīli (ja tāds ir uzstādīts).

• Lai noņemtu mulčēšanas ķīli: paceliet aizmugurējo vāku un noņemiet mulčēšanas ķīli.

8.6.3 Mulčēšana (8. att.)

Jūsu zāles pļāvēju var izmantot arī mulčēšanai. Lai to izdarītu, uzstādiet mulčēšanas ķīli:

• Paceliet aizmugurējo vāku un noņemiet zāles kasti.

• Ielieciet mulčēšanas ķīli pļāvēja apakšdaļā. Cieši aizslēdziet to pareizajā pozīcijā.

• Nolaidiet aizmugurējo vāku.

8.7 Zāles kastes brīdinājuma sistēma (7. att.)

Zāles kastē ir brīdinājuma vienība, kas norāda zāles daudzumu.

• Ja atloks ir atvērts, tas nozīmē, ka zāles savākšanai vēl ir vieta.

• Ja atloks ir aizvērts, tas nozīmē, ka zāles savākšanai vairs nav vietas. 9 TEHNISKIE DATI Nominālais spriegums/frekvence 230-240 V / 50 Hz Nominālā jauda 1600 W Rotācijas ātrums 3450 min

Griešanas platums 380 mm Savākšanas kaste/ maiss 40 l Griešanas augstums 25-75 mm Materiālais korpuss

Zāles kastes materiāls

Augstuma pozīciju skaits

Priekšējā riteņa diametrs 150 mm Aizmugurējā riteņa diametrs 200 mm Izolācijas klase II klase (divkārši izolēts) Centrālā augstuma pozicionēšana

Kabeļa deformācijas samazinātājs JāPOWXG6251 LV Copyright © 2022 VARO 12 | l a p a www.varo.com 10 TROKSNIS Trokšņa emisijas vērtības, kas izmērītas saskaņā ar attiecīgajiem standartiem. (K=3) Akustiskā spiediena līmenis LpA 74 dB(A) Akustiskās jaudas līmenis LwA 96 dB(A) UZMANĪBU! Kad skaņas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglīdzekļus.

Pirms jebkādu apkopes vai tīrīšanas darbu veikšanas vienmēr izraujiet elektrības kontaktdakšu!

• Neapsmidziniet ierīci ar ūdeni. Ūdens iekļūšana var iznīcināt slēdža/spraudņa kombinēto bloku un elektromotoru.

• Ja zāles pļāvējs atsitas pret kādu priekšmetu.

• Ja motors pēkšņi apstājas.

• Ja asmens ir saliekts (neiztaisnojiet!).

• Ja motora vārpsta ir saliekta (neiztaisnojiet!).

• Ja, kabelim esot pievienotam, rodas īssavienojums.

• Ja ātrumi ir bojāti.

• Ja ķīļsiksna ir bojāta.

• Pārbaudiet zāles kasti un jebkādas bojātās daļas.

• Regulāri pārbaudiet, vai zāles kastē nav nodiluma pazīmju.

• Nomainiet nolietotās vai bojātās daļas.

• Lai veiktu remonta darbus, lūdzu, sazinieties ar mūsu servisa nodaļu.

• Apkopei izmantojiet tikai oriģinālās rezerves daļas.

• Vislielākajam nodilumam pakļautais elements ir asmens. Regulāri pārbaudiet asmens un tā stiprinājuma stāvokli. Kad asmens ir nolietojies, tas ir jānomaina. Ja zāles pļāvējs pārmērīgi vibrē, tas nozīmē, ka asmens nav pareizi līdzsvarots vai tas ir deformēts trieciena rezultātā. Šādā gadījumā salabojiet vai nomainiet asmeni.

11.4 Pļāvēja asmens nomaiņa un atkārtota asināšana.

• Pļaušanas sezonas beigās vienmēr no jauna uzasiniet pļāvēja asmeni vai, ja nepieciešams, nomainiet pļāvēja asmeni ar jaunu.

• Pļāvēja asmeni vēlams asināt vai nomainīt klientu apkalpošanas centrā (disbalansa mērīšana). Nesabalansēti asmeņi zāles pļāvējam var likt spēcīgi vibrēt, radot negadījumu risku!POWXG6251 LV Copyright © 2022 VARO 13 | l a p a www.varo.com

Brīdinājums: valkājiet aizsargcimdus. Lai nomainītu asmeni:

• Pagrieziet pļāvēju uz sāniem

• Ievietojiet asmens fiksēšanas komplektu motora vārpstā

• Novietojiet asmeni centrētā pozīcijā

• Ievietojiet asmens skrūvi caurumos

• Pievelciet asmens skrūvi ar 13 mm uzgriežņu atslēgu 12 UZGLABĀŠANA

• Atvienojiet strāvas vadu.

• Ļaujiet motoram atdzist apm. 30 minūtes.

• Pārbaudiet, salabojiet vai nomainiet strāvas vadu, ja pamanāt nodilumu vai bojājumus.

• Pievelciet vai nomainiet nodilušās, vaļīgās vai bojātās daļas. Rūpīgi notīriet.

• Lai pasargātu no rūsas, noslaukiet visas metāla daļas ar eļļainu drānu vai uzsmidziniet vieglu smērvielu.

• Glabājiet kopā ar pagarinātāju aizslēgtā, sausā, bērniem nepieejamā vietā, lai novērstu neatļautu izmantošanu vai sabojāšanu.

• Brīvi pārklājiet ar starpliku papildu aizsardzībai.

• Pārvadājot pārliecinieties, ka ierīce ir pareizi nostiprināta transportlīdzeklī.

• Lai samazinātu glabāšanas vietu, augšējo rokturi var nolocīt, atbrīvojot bloķēšanas rokas skavu. Brīdinājums: neiespiediet elektrisko kabeli, noliecot rokturi.POWXG6251 LV Copyright © 2022 VARO 14 | l a p a www.varo.com 13 GARANTIJA

• Šim izstrādājumam ir nodrošināta 36 mēnešu garantija no datuma, kurā ierīci iegādājies tās pirmais īpašnieks.

• Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgaļus, zāģu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus.

• Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā.

• Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā.

• Remontdarbus drīkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs.

• Plašāku informāciju jūs varat iegūt, zvanot pa tālruņa numuru 00 32 3 292 92 90.

• Visi transportēšanas izdevumi vienmēr jāsedz klientam, ja vien nepastāv cita rakstiska vienošanās.

• Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vai pārslodzes rezultātā.

• Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., neņemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs.

• Garantijas prasības pieņemšana nekad nepagarina garantijas periodu un arī neuzsāk jaunu garantijas periodu ierīces apmaiņas gadījumā.

• Garantijas ietvaros nomainītās ierīces vai detaļas paliek Varo NV īpašumā.

• Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (Ierīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.).

• Pirkuma čeks jāuzglabā kā pierādījums par pirkuma datumu.

• Ierīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota oriģinālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.

14 VIDES AIZSARDZĪBA

Ja ierīce jānomaina pēc ilgas tās lietošanas perioda, neizmest to kopā ar citiem sadzīves atkritumiem, bet gan tā ir nododama videi draudzīgā veidā. Atkritumus, kurus veido elektroierīces, nedrīkst izmest pie citiem atkritumiem. Lūdzu nodot atkritumus otrreizējai pārstrādei. Lai noskaidrotu, kur iespējams nodot atkritumus otrreizējai pārstrādei, sazinieties ar pašvaldību vai mazumtirgotājiem.POWXG6251 LV Copyright © 2022 VARO 15 | l a p a www.varo.com

15 ATBILSTĪBAS DEKLARĀCIJA

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarē, ka prece: ZĀLES PĻĀVĒJS 1600 W – 380 mm preču zīme: PowerPlus modelis: POWXG6251 atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu. Eiropas direktīvas (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 95dB(A) Guaranteed 96dB(A) Testing Authority TuV Sud Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): EN60335-1 : 2012 EN60335-2-77 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Tehniskās dokumentācijas glabātājs: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā, Philippe Vankerkhove Regulējošo jautājumu birojs –– atbilstības nodaļas vadītājs 16/09/2021, Lier - BelgiumWWW.VARO.COM
