MANUAL DE UTILIZADOR POWXG6251 PowerPlus

PT PORTUGUES TRADUÇÃO DO MANUAL DE INSTRUÇões ORIGINAL

NO NORSK OVERSETTALSE AV ORIGINAL BRUKERVEILEDNING

DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVJELEDNING

CS CESKY PReKLAD ORIGINALNIHO NAVODU KPOZITI

RO ROMAN TRADUCERAMANUALULUI DE INSTRUUNI ORIGINALE

7 MONTAGEM 9
8 FUNCIONAMENTO 9
8.1 Ajustar a alta de corte (Fig 3a & 3b)
8.2 Ligação eletrica 10
8.3 Ligare desligar (Fig. 4) 10
8.4 Cortar a sua relva (Fig. 5) 10
8.5 Lamyina (Fig. 6). 11
8.6 Utilizacoes differentes 11
8.6.1 Cortar a relva sem a caixa de relva 11
8.6.2 Cortar relva com o saco de recolha de relva 12
8.6.3 Cobertura morta (Remontagem para cobertura morta) (Fig. 8). 12
8.7 Sistema de alarme da caixa de erva (Fig. 7) 12
9 DADOS TECNICOS 12
10 RUIDO 13
11 LIMPAR & MANUTENCAO 13
11.1 Limpar 13
11.2 Inspecao especializada necessaria: 13
11.3 Manutenção 13
11.4 Substituir e afiar a lamina do cortador de relva 13

11.5 Substituir a lamina 14
12 ARMAZENAR 14
13 GARANTIA 14
14 MEIO-AMBIENTE 15
15 DECLARACAO DE CONFORMIDADE 16

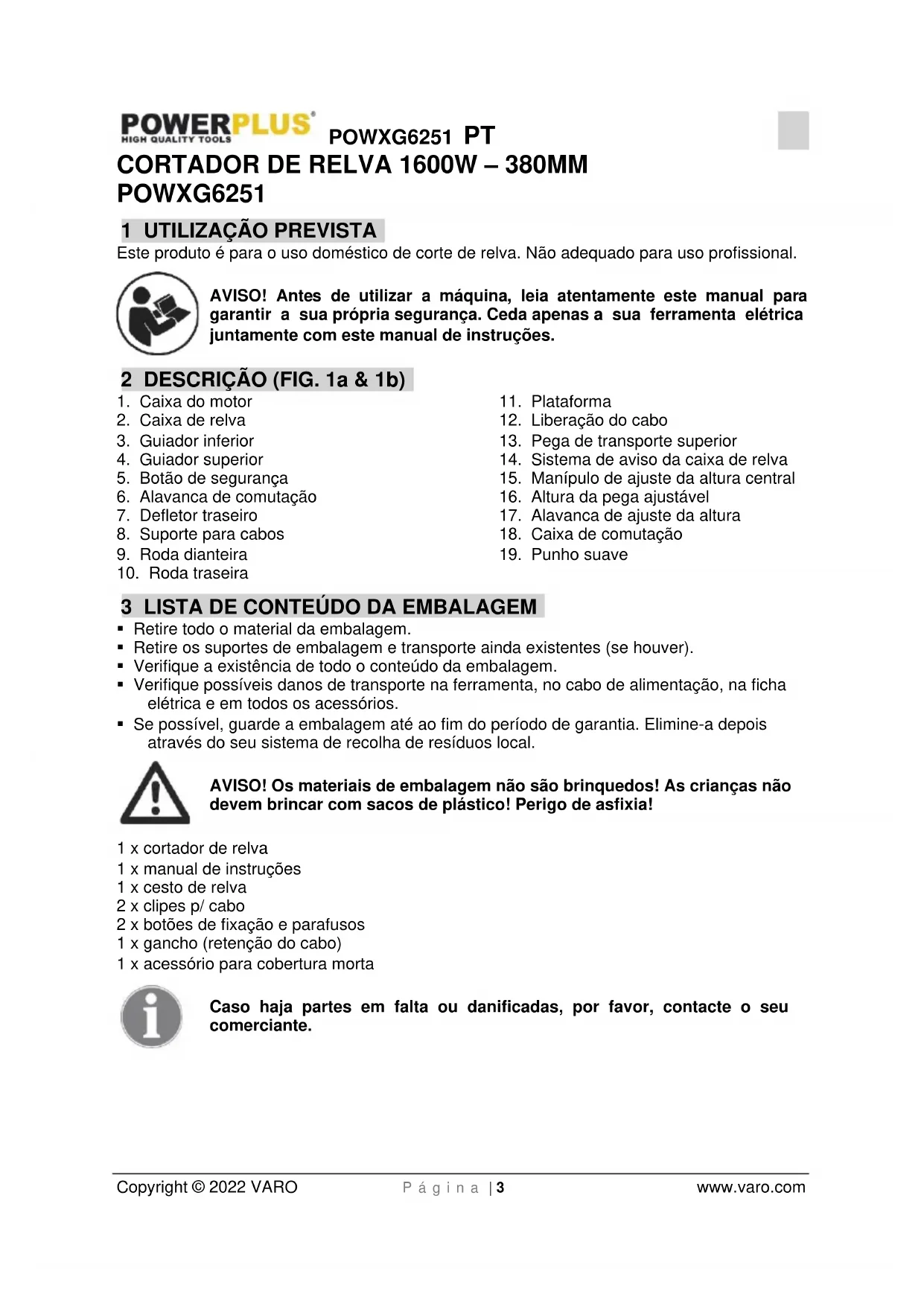

CORTADOR DE RELVA 1600W - 380MM POWXG6251

1 UTILIZACAO PREVISTA

Este produit é para o uso dométrico de corte de relva. Não adequado para uso profissional.

AVISO! Antes de utiliser a boa, leia atentamente este manual para garantir a sua propria segança. Ceda apenas a sua ferramenta eletrica juntamente com este manual de instruções.

2 DESCRIÇÃO (FIG. 1a & 1b)

1. Caixa do motor
2. Caixa de relva
3. Guiador inferior
4. Guiador superior
5. Botão de segurança
6. Alavanca de comutation
7. Defletor traseiro
8. Suporte para cabos
9. Roda dienteira

10. Roda traseira

11. Plataforma

12. Liberacao do cabo
13. Pega de transporte superior
14. Sistema de avis da caixa de relva
15. Manipulo de ajuste da alta central
16. Altura da pega ajustavel
17. Alavanca de ajuste da alta
18. Caixa de comutation
19. Punho suave

3 LISTA DE CONTEUDO DA EMBALAGEM

Retire todo o material da embalagem.
Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteudo da embalagem.
- Verifique posséveis danos de transporte na ferramenta, no cabo de alimentação, na fiche eletrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do期内o de garantia. Elimine-a depoiis através do seuSYSTEMA de recolha de resíduos local.

AVISO! Os materiais de embalagem não são brinquados! As crianças não devem brincar com sacos de plácico! Perigo de asfixia!

1 x cortador de relva
1 x manual de instruções
1 x cesto de relva
2xclipesp/cabo
2xbotoesdefixacaoeparafusos
1 x gancho (retenção do cabo)
1 x acesssorio para cobertura morta

CasoILA partes em falta ou danificadas, por favor,contacte o seu comerciante.

4 SIMBOLOS

Neste manual e/ou na boaquina são utilizados os seguientes sintobolos:

Leia o manual de operação e instruções de服务于eguardadosamente. Familiarize-se com os commandos e o uso correto do Equipment.

Nunca corte prósimo de pessoas, especialmente crianças, ou animais.

AVISO! Não coloque as mês ou os pés, prósimo das peças rotativas. Mantenha sempre a abertura de descarga livre. As lâminas continuam a rodar às vezes a unidade está deslagada.

Deslique sempre a sua Máquina daurrenteélétricaantes de limpar, inspecionar ou ajustar qualquerpeça, ou se o cabo de alimentação ficou danificado ou preso.

Mantenha sempre o cabo de currenteélétricaafastado das lâminas - tenha sempre atençao à sua posição.

Nunca opere a Máquina àchuva ou em condições dehumidade ou molhadas. A humidaderepresenta risco dechoqueelétrico.

Classe II -A Máquina possui isolamento duplo; Fio de terra é por isso desnecessário.

Em conformidade com os requisitos essenciaisda(s)diretica(s) Europeia(s).

Aguarde até que todos os componentes da Máquina tenham parado completenessamente antes de tocar nosleasedmos. As lâminascontinuem a rodar às vezes a Máquina ter sido desligada, uma lâmina rotativa pode provocar ferimentos.

Use luvas de proteção.

Use proteção ocular.

Use proteção auditiva.

5 PROCEDIMENTOS GERAIS DE SEGURANCA

Leia todos os avisos de segurar e todas as instruções. O não-cumprimento dos avisos e instruções podem provocarCHOEelétrico,incéndio /ou ferimentos graves.Garde todos os avisos e instruções para referencia futura. O conceitoutilizando a seguir de „Ferramenta eletrica"refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabajo

• Mantenha a sua area de trabalho limpa e arrumada. A desordem e areas de trabalho com pouca iluminacao podem desencadear acidentes.
• Não travaque com o aparecido em ambientes com risco de explosão, quando se encontrene líquidos, gases ou poeiras inflamáveis. As ferramentas electrolyicas produzem fáiscas, às vezes podem inflamar as poeiras ou yapores.
• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta eletrica. Em caso de restrção, pode perdor o controlo sobre o aparelho.

5.2 Segurarca elektrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especializada na placá de caracteristicas.

• A ficha de ligação do aparelho tem que encaixar corretemente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptorador jintamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de chogue eletrico.
• Evite o contacto fisico com superficies ligadas à terra, tais como tubagens, apareiros de aquecimento, fogões e frigoríficos. Existe um risco agravado de如何去 elétrico, se tiver contacto fisico com terra.
• Mantenha o aparelho afastado de chuva ou humidade. A entrada de agua num aparelhoétrico aumento o risco de chogueétrico.
• Não utilize o caboétrico para segurar ou pendurar o aparecido ou para puxar a ficha da tomada. Mantenha o caboétrico afastado do calor, oleo, arestas afiadas ou de peças de apareiros em movimento. Os cabosétricos danificados ou dobrados augmentam o risco de quandoétrico.
• Se travañar com una ferramenta eletrica ao ar livre, utilize asenas extensoes que sejam también indicadas para uso no exterior. Autilização de una extensão apropriadava para uso no exterior diminui o risco de chogue eletrico.
• Caso não sera posível evaporar operar a ferramentaétrica num local humido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco deCHOQUEétrICO.

5.3 Segurarca personal

• Esteja atento. Esteja concentrado e sera sensato ao travaçar com uma ferramenta eletrica. Não utilize o aparecido se estiverc cansado ou sob a influência de estupefacientes, alcoul ou medicamentos. Ummomento de distração durante autilizaçãodo aparecido pode provocar ferimentos graves.
• Use equipamento de proteção pessoal e use sempreóculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calculado de segurar antiderrapante, capacete de segurar ou proteção auricular, conforme o tipo e aplicação da ferramenta eletrica, diminui o risco de ferimentos.

• Evite uma entrada em Functionamento acidental. Certificque-se de que o interruptor se encontra na posicao "OFF (0)" (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparecido ou ligar o aparecido à corrente eletrica com o interruptor ativado, pode resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontrar numa peça giratoria do aparelho pode provocar ferimentos.

• Não se sobrevalorize. Tenha atençao a uma postura correta e mantenha sempre o equilibrio. Desta forma, poderá controlar melhor o aparecido em situacoes inesperadas.
• Use vestuário apropriad. Não use roupas largas nem joias. Mantenha o Cableo, roupa e luvas a trabalho afastados de peças em movimento. As roupas soltas, joias ou Cableos compridos soltos podem ser apanhados pelas peças em movimento.
• Se puderem ser montados dispositivos de aspiracao e absorcao de poeiras, certificque-se de que osleasedo ligados e saoutilizados corretamente.Autilazao destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas eletricas com precauacao

• Não sobrecarregue o aparecido. Utilize a ferramentaétrica indicada para o seu trabalho. Com a ferramentaétrica adequada, travaça melhor e de forma mais segura nas和地区 a trabalhoindicadas.
• Não utilize uma ferramenta eletrica com o interruptor danificado. Uma ferramenta eletrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
• Retire a ficha da.tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho.Esta medida de precaução impede o arranque accidental do aparelho.
• Guarde as ferramentas electrolyicas não realizadas fora do alcance das crianças. Não permita que outras pessoas foram uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas electrolyicas são perigosas, se foram realizadas por pessoas inexperientes.
• Faça a manutençao do aparelho com cuidado. Inspecione se as peças moveris do aparelho funciona corretamente e não bloqueiam, se as peças está partidas ou danificadas de forma a comprometer o funcimento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muito acidentes tem a sua origem na manutençao incorrente das ferramentas electrolyicas.
• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais faceis de manusear.
• Utilize a ferramenta eletrica, acessosórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha也是非常 em atençao as condições a trabalho e a tarefa a executar. OEmpresa das ferramentas eletricas para aplicações differsentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência Tecnica

• Mande reparar o seu aparvelho apenas por tecnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurar do aparvelho se mantém.

6 INSTRUÇões DE SEGURANÇA ADICIONAIS PARA CORTA-RELVAS

AVISO: O não cumprimento de um avis de segurarça pode provocar ferimentos graves no operador ou outros. Respeite sempre as precações de segurarça para reduzir o risco de fogo,CHOque eletrico e ferimentos pessoas. Guarde o manual do operador e consulte-o com frequência paraContinuar a funciona com segurarça e ensinar outras pessoas queeventualmente venham a usar esta ferramenta.

AVISO: A operação com qualquer ferramenta pode fazer com que objetos estranhos sejam atirados aos olhos, o que Ihe pode causar danos oculeares graves. Antes de quando a operar qualquer ferramenta eletrica, use sempreóculos de proteção com protetores laterais e uma mascaraca, se necessário. Recomendamos uma Mascaraca de Seguranca com Visor para colocar por cima da proteção ocular ouóculos de proteção standard com protetores laterais.

• Nunca deixe crianças ou pessoas que não conheçam estas instruções utilizear este certa-ralvas. Regulamentos locais podem restringir a idade do'utilizar.
• Nunca corte relva com pessoas, sobretudo criancas, ou animais domesticos por perto.
• O operador ou utilizes é responsavel em caso de acidentes ou perigos sofridos por outras pessoas ou aos seuis pertences.
• Não manuseie o corta-relva descalço ou calçando sandálias abertas. Utilize sempre calcado adequado e calças compridas.
• Inspecione cuidadosamente a area onde o corta-relvas sera usado e remove todas as pedras, paus, arames e outros objetos alheiros.
• Antes do uso,ança sempre uma inspeção visual para verficar o bom estado das lâminas, dos parafusos da lâmina e do grupo funcional de corte, sem desgastes ou danos.
  Substitua laminas e parafudos gastos ou danificados em conjunto, para presavar o equilibrio.
  Corte a relva somente à luz do dia ou com uma boa iluminação artificial.
  Se é praticamente, evite a'utilisation doorta-relvas emerva molhada.
  Ande e nunca corra.

• Nunca travaile com a ferramenta que tenha dispositivos de protecao e segurarce defeituosos, ou sem os dispositivos de segurarce colocados, por example defletores e/oudispositivos de recolha de erva montados.
  Cortar relva em terrenos nao planos pode ser perigoso:

• Não corte relva em declíves excessivamente acentuados.
  -Em declives ou em erva molhada, tenha muito cuidado com os seu passos.
  Corte transversalmente ao declive, nunca para cima e para baixo.

• Tenha especial atenção durante as mudancas de direção em declives.

• Seja extremamente prudente quando está a recuar, ou quando está a puxar o certa-relvas na sua direção.

• Nunca corte relva puxando o certa-relvas na sua direção.

• Aguarde a paragem da lamina, caso o corta-relvas tenha que ser inclinado para o transporte em superficies sem relva e aquando do transporte do corta-relvas para as, ou das,Areas a sterem cortadas.

• Não vire a boa quando esteja a ligar o motor, exceto quando a boa deve ser inclinada para o seu arranque em erva alta. Neste caso, não a incline mais do que o absolutamente necessário e incline apenas a parte que fica longe do Utilizador. Assegure-se sempre que às vezes está na posicao operacional, antes de colocar a boa quando novamente no chão.
  Lique o corta-relvas conforme as instruções, e com os pés sempre longe da(s) lâmina(s).
• Não colque mês ou pés perto ou debaixo das partes moveris.
• Mantenha a abertura de descarga sempre descoberta.

• Nunca levante ou transporte o corta-relvas ligado.
  Tire a ficha da tomada:

• sempre quando se afastar daquina,
  -antes de limpar um entupimento.

• après de vérifier ou limpar o corta-relvas, ou travailhar nele

-性和 the necessary, no caso de oorta-relvas促成 a vibrar anormalmente (verifique imeditamente).

• Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza de que o corta-relvas se encontrar em condições operaciones seguras.
• Verifique no disposicao de recolha de erva com frequencia a existencia de desgastes ou degradacoes.
• Por motivos de segurarca, substitua peças gastas ou danificadas.
• Não ligue um cabo danificado à tomada nem toque num cabo danificado antes de o ter desligado da tomada. Um cabo danificado pode provocar o contacto com peças em movimento.
• Não toque na lâmina antes de desligar a boaquina da tomada e de a lâmina está completeness imóvel.
• Mantenha os cabos de extensão afastados da lâmina. A lâmina pode provocar danos nos cabos e provocar o contacto com peças em movimento.
• As criancas devem ser yiciadas para garantir que não brincam com o aparelho.
• Este aparecido não é apropiado à'utilização por pessoas (incluindo crianças) com capacidades fisicas, sensoriais ou mentalais reduzidas, ou falta de experiencia e conheçimento, exceto no caso de terem recebido instruções acerca da死角ação do aparecido por parte uma pessoa responsavel pela sua segurarca.
• Se o fio flexivel externo ou o cabo estiver danificado, este deve ser substituido exclusivamente pelo fabricante ou pelo seu agente de service ou pessoas igualmente qualificada por forma a evacar o perigo.
• Respeite as instruções para uma'utilisation em segurança, incluindo a recomendação de que deve ser alimentado com um Dispositivo contra Corrente Residual com uma corrente de desligamento não superior a 30 mA.
• Desenrole completeness o seu cabo de extensão antes de usar para fazer sobraqueamento e perda de eficiência do cortador de relva. Ao enrolar o cabo, enrole-o cuidadosamente para fazer que fique torcido.
• Antes de uso, verifique o cabo de alimentação e de extensão para ver se não está danificados ou velhos. Se o cabo ficar danificado durante a'utilisation, desligue imeditamente o cabo de alimentação.
• Não atravesse ruas ou caminhos de cascalho com a boaina ainda em funcaoamento.

7 MONTAGEM

Ver Fig. 2a-h

• Ligue a pega inferior e a caixa com os parafusos de fixação (Fig. 2c) fornecidos como se segue:
• Introduza o pino de aparafusamento (B) no punho de bloqueio rápido (C), introduza o parafuso (A), da direita para a esquerda, através do pino de aparafusamento,inserido.
• Faça deslizar (da esquerda para a direita) o punho inferior direito (D) sobre o parafuso (A), seguido da anilha (E), do bloco de fixação da haste inferior (F) e, finalmente, a mola (G).
• Repita as/DDas para o punho inferior do lado esquerdo, conforme acima descrito, e certificque-se de que as marcações do bloco fixo da haste inferior do lado esquerdo e direito se encontrar ao mesmo navel (se não for esse o caso, gire o bloco fixo da haste inferior em metade e certificque-se de que os cabos inferiores esquerdo e direito se encontrar ao mesmo navel).
• Coloque o alivio de tensao do cabo (12) na pegasuperior (na lateral do interruptor) (Fig. 2a).
  Ligue a pegs superior e inferior com na anilha e os parafusos de fixa 己 fornecidos (Fig. 2b). NOTEA: Mantenha o cabo na parte superior da parte superior da pega. Ligue o cabo ao tubo da pega usingo os 3 gramps do cabo fornecidos.
• Encaixe cada roda no eixo (respeite as rodas grandes no eixo traseiro, rodas��enhas no eixo dianteiro), colque a anilha por cima do eixo, insira o pino de separacao no orificio do eixo e fixe-o (dobre o pino de separacao para afastar as suas pernas), de seguida empurre as tampas da roda para a posicao correta (Fig. 2d & 2h).
• Instale os suportes do cabo (Fig. 2e).
• Conjunto da caixa de recolha de relva (Fig. 2f): encaixe a parte esquerda e a parte direta juntas, de seguida encaixe a parte superior nesteconjunto.
• Levante a aba e colque a caixa de relva por cima dos entalhes de fixação (Fig. 2g).

8 FUNCIONAMENTO

Antes de ligar à corrente, verifique sempre se o interruptor está na posicao off!

8.1 Ajustar a alta de corte (Fig 3a & 3b)

Certifique-se que a sua boa está desligada e a lamina está completeness imobilizada antes de fazer a altera de corte!

ATENÇA: As lâminas continuam a rodar por unsometimes après desligar.

Para o primeiro corte da estação, deve ser selecionado um ajuste de corte alto.

A alta de corte pode ser seleccionada entre 25mm - 75mm

• Para levantar a alta da lâmina, aperte a alavanca de ajuste de alta (17) e mova-a para a traseira do cortador de relva. (Fig. 3a)
• Para descer a alta da lâmina, aperte a alavanca de ajuste de alta (17) e mova-a para arente do cortador de relva. (Fig. 3b)

8.2 Ligaçãoétrica

A corrente da tomada (220-240 V) indica na placac de caractertisticas tem de corresponder a corrente da rede eltrica. Fusivel da tomada de ligacao: min. 10 A.

• Insira a ficha do cortador de relva na tomada do cabo de liação da unidade.
• Para fazer que o cabo de extensão se desluegue durante a utilização, passe o cabo de extensão (tomada da extremidade do cabo) pelo时间和 prenda por cima do gancho antes de ligar a ficha.

8.3 Ligare desligar (Fig. 4)

AVISO: Não ligue a unidade até estar completeness montada. Antes de ligar a unidade, verifique sempre sinais de danos no cabo de ligação, apenas devem ser usados cabos de ligação não danificados.

Nota: cabos de ligação danificados são altoamente perigosos!

Se tentar ligar o cortador de relva em relva comprida, o motor pode sobraquecer e danificar-se.

• Ligar: prima o botão de segurarca (5) primeiro no interruptor combinado e mantenha-o premido atepuxar a alavanca de comutacao (6) de uma vez.
• Desligar: solte a alavanca de comutation (6).

Nota: aoURTAR a relva, pous e cabo de ligacao em seguranca em caminhos e em areas que ja foram cortadas.

AVISO: quando o motor tiver sido desligado, a lamina continua a funciona por algunos segundos, por isso não toque na parte interior do cortador de relva até que a lamina fique imobilizada!

8.4 Cortar a sua relva (Fig. 5)

Seleciona a alta de corte que se adequa à sua alta de relva desejada. Se necessario, corte a relva em diversas camadas para que um maior de 4 cm de alta sera cortado numaunda passagem.

Certifique-se de que irá fazer caminhos que podem dificuldar a livre circulação do cabo de extensão.

Esvazie a caixa de relva (2) quando estiver cheia para evitar a obstrucao da abertura de descarga. Para evaporar obstrucao da abertura de descarga e sobrecarga desnecessaria do motor, certifique-se de que nao ira passar por cima de nenhuma relva deixada{nessa parte do relvado que ja cortou.

Recomendamos o uso do cortador de relva como definido abaixo para alcantar resultados ideias e reduzir o risco de corte do cabo de alimentacao.

• Censoque o Conjunto do cabo de alimentacao proximo do punto inicial.
  Ligue o cortador de relva como descririto acima.
• Proceda como做不到 na Fig. 4.
• Mova da posicao 1 para a posicao 2.
• Rode para a direita e proceeda para a fronte para a posicao 3.
• Rode para a esquerda e mova para arente para a posicao 4.
• Repita os procedimentos acima como necessario.

8.5 Lamina (Fig. 6)

Desliege sempre o cortador de relva da tomada antes de verificar a lâmina de todas as forma. Após parar o motor, lembre-se de que a lâmina continua a functionar por eles segundos até ficar imobilização. Nunca tente parar a lâmina. Verifique em intervalos regulares se a lâmina está devidamente apertada, em bom estado de reparação e se está bem afiada. Afie ou substitua, se necessário. Se a lâmina em rotação bater em algum objecto pare o cortador de relva e aguarde até que a lâmina fique imobilização. De seguida, verifique o estado da lâmina e do suporte da lâmina. Substitua imeditamente se a lâmina se tiver ficado danificada.

Para fazer possíveis ferimentos pessoais, certifique-se de seguir as instruções abaixo durante a operação:

Nunca use a boaina sem a aba traseira (7) ou a caixa de relva (2) colocada.

Não tente levantar a parte traseira da boa, em vez disso, segure em cima a parte dienteira da boa para reinecer a boa quando não rodar devido a relva dura.

Em declives, corte sempre lateralmente, nunca para cima e para baixo. Evite declives muito acentuados.

Nunca coloque as suas mãos e pés proxies ou por baixo de peças em rotação. Mantenha-se sempre afastado de uma abertura de descarga, se possivel.

Se a lamina deslizar, aperte o parafuso que segura a lamina com a chave, ver Fig. 6.

Aviso! Observe as seguiñes precauções:

Desligue o cortador de relva da tomada e aguarde até que a lamina pare de rodar antes de avancar.
- Tenha cuidado para não seURTar. Use luvas de trabalho pesado ou um pano para segurar a lamina.
Use apenas a lamina de reposicao especialica.
- Não remove o impulsor, em nenhuma circunstência.

Ver o paragrafo "Substituir a I'amina".

8.6 Utilizacoes differentes

AVISO: apenas com um motor desligado e lâmina imobilizada.

PodeURTARARELVAcomousemacaixaderelva instalada.

8.6.1 Cortar a relva sem a caixa de relva

Se a caixa de recolha de relva não estiver instalada, a relva sera expelled pela abertura traseira (entre a caixa do cortador de relva e a tampa traseira).

8.6.2 Cortar relva com o saco de recolha de relva

ParaURTARrelva com o saco de recolha de relva,Levante a tampa traseira e monte o saco de recolha de relva.

A relva sera recolhida para a caixa de recolha.

Remova a cunha para cobertura morta (se instalada) antes de posicionar a caixa de recolha de relva.

• Para remover a cunha cobertura morta: levante a tampa traseira e remove a cunha cobertura morta.

Remover a cunha para cobertura morta (se instalado) antes de colocar o saco de recolha.

• Para remover a cunha para cobertura morta: Levante a tampa traseira e Remover a cunha para cobertura morta.

8.6.3 Cobertura morta (Remontagem para cobertura morta) (Fig. 8)

O seu cortador de relva también pode ser uso para cobertura morta. Para isso, instale a cunha para cobertura morta:

• Levante a tampa traseira e remove o saco de recolha de relva.
• Empurre a cunha para cobertura morta na plataforma. Bloqueie a cunha para cobertura morta.
• Desca novamente a tampa traseira.

8.7 Sistema de alarme da caixa de erva (Fig. 7)

Existe uma coisa de avis no caixa de recolha de erva que indica o volume de erva.

• Se a aba estiver aberta significa que ainda ha espo para a recolha de erva.
• Se a aba estiver fechada significa que ja não há espoço para a recolha de erva.

9 DADOS TÉCNICOS

Número do artigo
Tensão / Freqência nominal	230-240 V / 50 Hz
Potência nominal	1600 W
Velocidade de rotação	3450 min-1
Largura de corte	380 mm
Caixa/saco coletor	40 I
Altura de corte	25-75 mm
Caixa do material	PP
Material da caixa de relva	PP
Número de posições de alta	5
Altura do punho ajustavel	Sim
Motor de escova de carvão	Sim
Diâmetro da roda dianteira	150 mm
Diâmetro da roda traseira	200 mm
Classe de isolamento	Class II (double insulated)
Posicionamento da alta central	Sim
Alívio de tensão do cabo	Sim

10 RUIDO

Valores de emissao sonora, medidos em conformidade com a norma relevante. (K = 3)

Nivel de pressao acustica L_pA

74 dB(A)

Nível de potência acústica L_WA

96 dB(A)

ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).

aw(Vibracao)

K = 1,5m / s^2

POWXG6251

1.7 m/s²

Antes de realizar qualquer manutenção ou trabalho de limpeza, deslgue sempre a ficha da tomada!

11.1 Limpar

• Não pulverize a unidade com água. A entrada de água pode destruir a combinação interruptor/ficha e o motor eletrico.
• Limpe a unidade com um pano, escova manual, etc.

11.2 Inspeção especializada necessária:

• Se o cortador de relva bater num objecto.
  Se o motor parar de repente.
• Se a lamina做不到 (não alinke!).
• Se o eixo do motor做不到 (não alinke!).
• Se ocorrer um curto-circuito ao ligar o cabo.
  Se as mudanças ficarem danificadas.
  Se a correia V estiver com defeito.

11.3 Manutenção

• Verifique a caixa de relva e quaisquer peças danificadas.
• Verifique a caixa de relva por sinais de desgaste em intervalos mais freqentes.
• Substitua quaisquer peças com desgaste ou danificadas.
• Para qualquer trabalho de reparacao, por favor contacte o Departamento de Servico.
• Use apenas peças de reposicao originais para manutencao.
• O elemento exposto a desgaste mais severo é a lámina. Verifique o estado da lámina e o seu encaixe em intervalos regulares. Se a lámina estiver com desgaste tem de ser substituía. Se ocorro vibração excessiva do cortador de relva, é sinal de que a lámina não está corretoamente equilibrada ou foi deformada por impacto. Nesse caso, reparou ou substitua a lámina.

11.4 Substituir e afiar a lamina do cortador de relva

• no final da estação de corte, afie sempre a lámina do cortador de relva ou, se necessário, substitua a lámina do cortador de relva por uma nova.
• Afie ou substitua a l'amina do seu cortador de relva preferencialmente num centro de service ao cliente (medicao do desequilbrio).

Lâminas desequilibradas irão provocar vibração violenta no cortador de relva - risco de acidente!

11.5 Substituir a lamina

• Rode o cortador de relva para oazo.
• Caramel o conjunto de fixacao da lâmina no eixo do motor.
  Cologne a lamina alinhada.
• Cologne os parafusos da lâmina nos orificios.
• Aperte o parafuso da lāmina com una chaye de 13 mm.

12 ARMAZENAR

• Deslique o cabo de alimentacao.
• Deixe que o motor arrefeca por aprox. 30 minutos.
• Inspecione, repare ou substitua o cabo de alimentacao se aparear sinais de desgaste ou danos.
• Aperte ou substitua pecas com desgaste, soltas ou danificadas. Limpe exaustivamente.
• Para proteger da ferrugem limpe todas as peças de metal com um pano com oleo ou pulverize com lubrificante suave.
• Armazene com o cabo de extensão num local fechado e seco, longe do alcance de criancas para fazer uso. Não autorizada ou danos.
  Cubra com uma lona para protecao adicular.
• Se transporte. Certifique-se de prender devidamente a unidade ao voiculo.
• Para reduzir o esqueço de armazenamento, a pegs superior pode ser dobrada para baixo ao soltar o aperto de bloqueio manual.

Cuido: não trilhe o cabo eletrico ao做不到 a pega.

13 GARANTIA

• Este produit tem uma garantia de um periodo de 36 vezes efetivos, a partir da data de aquisicao ao primeiro uso.
• Esta garantia cobre todas as falhas do material ou producao, mas nao inclui: baterias, corregadores, peças com defeito por desgaste de utilisaao normal, como suportes, escvas, cabos e tomadas ou accesarios como brocas, laminas de serra, etc., danos ou defeitos que sejam resultado de utilisaao indevida, acidentes ou alteracoes, nem os custos de transporte.
• Danos e/ou defeitos resultantes de utilizesao inadequada tem nao está cobertos pelas condições de garantia.
• Renunciamos también qualquer responsabilitadde por quaisquer ferimentos corporais, resultantes deutilização inadequada da ferramenta.
• As reparacoes apenas devem ser levadas a cabo por um centro de服务于 ao cliente autorizzato para ferramentas Powerplus.
  A qualquer momento pode obter mais informacao atraves do numero 00 32 3 292 92 90.
• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entrega qualquer reivindicação de garantia, se o dano do aparecido resulta de uma manutençao negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de liquidos, penetração excessiva de poira, danificação intencional (deliberadamente ou devido à grave falta de custados), uso não apropriadó (utilização para fins não adequados para este aparecido), Utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorrente, queda de raio, voltagem de rede incorrente. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao inico de um novo periodo de garantia em caso da substituição do aparelho.
• Por isso, aparehos ou componentes substituidos sob garantia ficam na posse de Varo NV.
• Nós reservamos o direito de rejeitar qualquer revindicação onde a aquisicao não possa ser verificada ou quando é visivel que o produits não foi utilizescdo corretoamente. (Limpeza das ranhuras de ventilacao, escovas de carvao Utilizadas com regularidade, ...)
• Deverá guardar o seu talão de compra como prova de aquisicao do produits.
• A sua ferramenta desmontada devar se devolida ao representante num estado de limpeza aceitavel, na sua caixa de transporte original (aplicavel as unidades acompanhadas da prova de compr).

14 MEIO-AMBIENTE

Se a sua boa necessitar de ser substituira après uma utilização prolongada, não a coloque no lixo dométrico. Elimine-a de uma forma ecologicamente segura.

O lixo produzido pelas máquinas electrolyicas não pode ser eliminado como o lixo dométrico normal. Faça a reciclagem onde existam instalações adequadas.

Consulte as autoridades locais ou o seu revendedor para conselho sobre a recolha e a eliminacao.

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - Bélgica, declara que, Designação do aparecido: Cortador de relva 1600W - 380 mm

Marca: PowerPlus
Modelo n°: POWXG6251

se encontrar em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.

Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU

2006/42/EC 2014/30/EU

2000/14/EC

Anexo VI

LwA

Medido

95dB(A)

Garantido

96dB(A)

Notified Body TuV Sud

Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até a data de assinatura):

EN60335-1:2012

EN60335-2-77:2010

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Detentor da Documentação Tecnica: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

O signatário atua em nome da administração da Empresa,

Philippe Vankerkhove

Assuntos Regulamentares -Gestor de Conformidade
