MANUALE UTENTE POWEG63703 PowerPlus

8.2 Regolazione della posizione delle ruote anteriori per l’altezza di taglio (Fig. 2a) . 9

8.3 Regolazione della posizione delle ruote posteriori per l’altezza di taglio (Fig. 2b)

8.8.1 Funzione tagliaerba senza cassetto raccoglierba montato ...................................... 11

8.8.2 Funzione tosaerba con cassetto raccoglierba montato ............................................ 12

• 9 DATI TECNICI p. 12
• 10 RUMORE p. 12
• 11 PULIZIA & MANUTENZIONE p. 12
• 11.1 Pulizia p. 12

11.2 Richiedere il controllo da parte di un esperto nei seguenti casi: ........................ 12

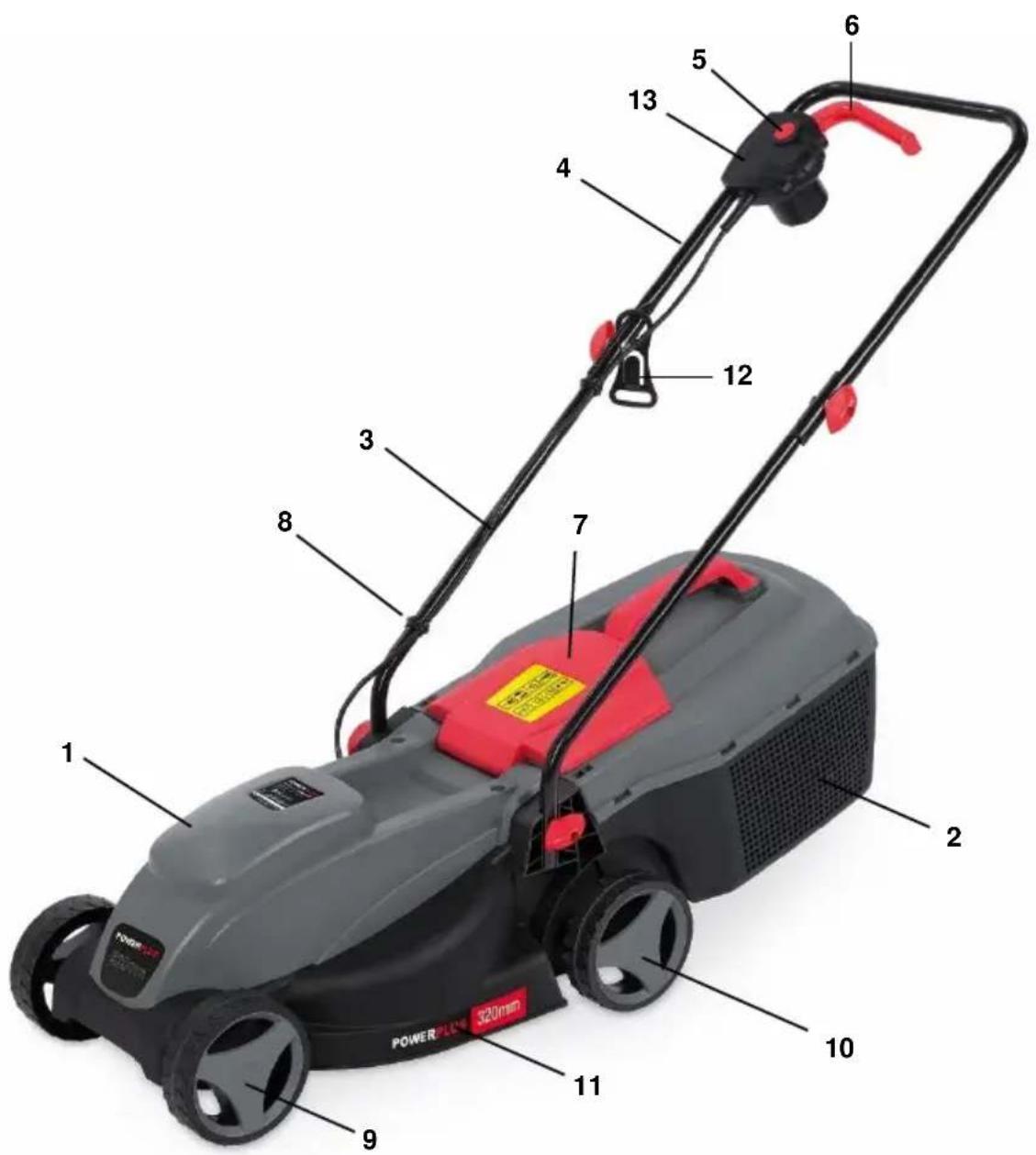

POWEG63703 1 USO PREVISTO Questo prodotto è destinato alla tosatura dell’erba ad uso domestico. Non idoneo per l'uso professionale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIGG. 1A & 1B)

1. Scocca del motore

2. Contenitore di raccolta

3. Impugnatura inferiore

4. Impugnatura superiore

5. Pulsante di sicurezza

6. Leva dell’interruttore

7. Deflettore posteriore

13. Scatola di commutazione

3 DISTINTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti).

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 tagliaerba 1 istruzioni per l'uso 1 cassetto raccoglierba 2 fermacavo 4 manopole di fissaggio e viti 1 gancio (fermacavo) Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWEG63703 IT Copyright © 2022 VARO P a g . | 4 www.varo.com 4 SIMBOLI Nel presente manuale e/o sulla macchina sono utilizzati i seguenti simboli:

Leggere attentamente il manuale delle istruzioni di azionamento e manutenzione. Acquisire dimestichezza con i comandi e con l’uso corretto dell’apparecchio.

Non tosare mai l’erba in presenza di persone, soprattutto bambini, o di animali.

Non avvicinare le mani o i piedi alle parti in movimento o sotto di esse. Tenersi sempre a distanza dallo scarico posteriore, facendo attenzione a non ostruirlo. Le lame continuano a ruotare per qualche istante anche dopo che l’apparecchio è stato spento.

Scollegare sempre l’apparecchio dalla rete di alimentazione prima di pulire, ispezionare o regolare i suoi componenti, o nel caso in cui il cavo di alimentazione sia attorcigliato o visibilmente danneggiato.

Tenere il cavo a distanza dalle lame: prestare sempre attenzione alla sua posizione.

Non azionare mai l’apparecchio in condizioni di pioggia o di forte umidità. L’umidità comporta il rischio di scosse elettriche.

Classe II – L’apparecchio è dotato di doppio isolamento; pertanto il cavo di scarico a terra non è necessario.

In conformità ai requisiti essenziali delle Direttive Europee.

Attendere l’arresto completo di tutti i componenti dell’apparecchio prima di toccarli. Le lame continuano a girare anche dopo lo spegnimento dell’apparecchio. Una lama in rotazione può provocare lesioni.

Si raccomanda l’uso di scarpe di protezione.

Indossare protezioni oculari.

I prodotti elettrici non devono essere smaltiti con i rifiuti domestici.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.

• Non danneggiare il cavo. Non utilizzare il cavo per trascinare l’apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.

• Se l’elettroutensile viene impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche letali.

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.POWEG63703 IT Copyright © 2022 VARO P a g . | 6 www.varo.com

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non sporgersi troppo quando si lavora con l’apparecchio. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima di effettuare regolazioni sull’apparecchio, sostituire accessori o prima di riporre l’elettroutensile. Queste precauzioni servono a prevenire l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

• Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.POWEG63703 IT Copyright © 2022 VARO P a g . | 7 www.varo.com

6 ISTRUZIONI DI SICUREZZA SUPPLEMENTARI PER I

TAGLIAERBA AVVERTENZA: la mancata osservanza di un’avvertenza di sicurezza può comportare gravi lesioni ai danni dell’operatore o di altre persone. Seguire sempre le precauzioni volte a ridurre il rischio di incendio, scosse elettriche e lesioni. Conservare il manuale dell’operatore e consultarlo frequentemente al fine di garantire sempre la massima sicurezza d’uso e istruire eventuali altre persone che potrebbero utilizzare l’apparecchio. AVVERTENZA: durante l’uso, questo apparecchio produce un campo elettromagnetico che in determinate circostanze può interferire con impianti medicali attivi o passivi. Al fine di ridurre il rischio di lesioni gravi o mortali, si raccomanda ai portatori di impianti medicali di consultare il proprio medico di fiducia e il fabbricante dell’impianto prima di utilizzare questo apparecchio. AVVERTENZA: l’azionamento di questo tipo di apparecchio può provocare il lancio di corpi estranei negli occhi, con gravi conseguenze per la vista. Prima di mettere in funzione l’elettroutensile, indossare occhiali protettivi dotati di schermatura laterale o una maschera integrale ove necessario. Si consiglia di indossare una maschera di sicurezza Wide Vision sopra gli occhiali oppure occhiali di sicurezza standard con schermature laterali.

• Non permettere mai a bambini o persone che non abbiano dimestichezza con queste istruzioni di utilizzare il tagliaerba. Eventuali normative locali possono fissare un'età minima per l’operatore.

• Non usare mai il tagliaerba mentre persone, in particolare bambini, o animali domestici, si trovano nelle vicinanze.

• L'operatore o l'utilizzatore è responsabile degli incidenti o dei pericoli causati nei quali possono incorrere le altre persone o i loro beni.

• Non usare il tagliaerba quando si è scalzi o si indossano sandali; indossare sempre scarpe robuste e pantaloni lunghi.

• Ispezionare accuratamente l’area di lavoro e sgombrarla da pietre, ramoscelli, cavi ed altri oggetti estranei.

• Prima dell'uso, procedere sempre ad un controllo visivo per assicurarsi che le lame, i relativi bulloni e il gruppo di taglio non siano usurati o danneggiati.

• Per mantenere il bilanciamento, sostituire come complessivo le lame usurate o danneggiate e i relativi bulloni.

• Tagliare l'erba solamente alla luce del giorno o in presenza di una buona luce artificiale.

• Ove possibile, non utilizzare il tagliaerba quando l'erba è bagnata.

• Camminare, non correre mai.

• Non mettere mai in funzione l’apparecchio se le protezioni o i ripari sono difettosi o in assenza di dispositivi di sicurezza, per esempio piastre e/o raccoglierba.

• L’uso del tagliaerba su scarpate può essere pericoloso.

• Non lavorare su pendii eccessivamente ripidi.

• Accertarsi sempre dei propri punti di appoggio quando si lavora su pendii o sull’erba bagnata.

• Sui pendii tagliare l’erba seguendo l’inclinazione del pendio stesso, non tagliare mai dall'alto verso il basso.

• Usare la massima precauzione nel cambio di direzione sui pendii.POWEG63703 IT Copyright © 2022 VARO P a g . | 8 www.varo.com

• Usare la massima precauzione quando si inverte il senso di marcia o nel tirare il tagliaerba verso di sé.

• Non tosare mai l’erba indietreggiando con l’apparecchio.

• Attendere il completo arresto delle lame se occorre inclinare il tagliaerba per il trasporto, quando si attraversano superfici non erbose, e quando si trasporta il tagliaerba da e verso l'area da tagliare.

• Non inclinare l’apparecchio quando si inizia l’operazione di taglio o si accende il motore, tranne per il caso in cui la macchina debba essere inclinata per iniziare a tagliare dell’erba particolarmente alta. In questo caso, non inclinarla più di quanto assolutamente necessario ed inclinare solo la parte lontana dall'operatore. Accertarsi sempre che entrambe le mani si trovino nella posizione corretta per l’uso prima di riportare in piano l’apparecchio.

• Accendere il tagliaerba attenendosi alla procedura descritta nelle istruzioni e tenendo i piedi ben distanti dalle lame.

• Non mettere le mani o i piedi vicino o sotto le parti rotanti.

• Stare sempre lontani dalle aperture di scarico.

• Non sollevare o trasportare il tagliaerba quando il motore è in funzione.

• Togliere la spina dalla presa di alimentazione.

• ogni volta che ci si allontana dalla macchina

• prima di rimuovere ostruzioni

• prima di controllare, pulire o lavorare sull’apparecchio

• dopo aver colpito un oggetto estraneo. Ispezionare il tagliaerba alla ricerca di eventuali danni ed eseguire le riparazioni necessarie se l’apparecchio inizia a vibrare in modo anomalo (verificare immediatamente).

• Mantenere ben serrati tutti i dadi, i bulloni e le viti per garantire il funzionamento del tagliaerba in condizioni di sicurezza.

• Controllare spesso il raccoglierba per individuare eventuali segni di usura o deterioramento.

• Sostituire per motivi di sicurezza le parti usurate o danneggiate.

• In caso di cavo di alimentazione danneggiato, non collegarlo alla rete di alimentazione né toccarlo prima di averlo scollegato. Se il cavo di alimentazione è danneggiato, vi è il rischio di toccare parti sotto tensione.

• Non toccare la lama prima di aver scollegato l’apparecchio dalla rete di alimentazione o prima che la lama si sia completamente fermata.

• Mantenere il cavo della prolunga lontana dalle lame. Le lame possono danneggiare il cavo e comportare il rischio di contatto con parti sotto tensione.

• Sorvegliare sempre i bambini per evitare che giochino con l’apparecchio.

• Questo apparecchio non è indicato per l’uso da parte di persone (bambini inclusi) affetti da disabilità fisiche, sensoriali o mentali, o non in possesso dell’esperienza e delle conoscenze necessarie, se non sotto supervisione o in seguito a idonea istruzione all’uso dell’apparecchio da parte di una persona che si assuma la responsabilità della loro sicurezza.

• Se il cavo di alimentazione esterno flessibile è danneggiato, rivolgersi per la sostituzione esclusivamente al fabbricante o a un suo tecnico dell’assistenza o a personale parimenti qualificato, in modo da evitare rischi.

• Seguire le istruzioni per l'utilizzo sicuro, inclusa la raccomandazione di dotare l'apparecchio di un dispositivo a corrente residua (RCD) con corrente di scarto non superiore a 30 mA.

• Svolgere completamente la prolunga prima dell’uso, in modo da evitarne il surriscaldamento e lavorare con maggiore efficienza. Nel riporre il cavo, avvolgerlo con cura al fine di evitare che si attorcigli.

• Prima dell’uso, controllare che i cavi di alimentazione e la prolunga non presentino segni di danni o di usura. Se il cavo subisce danni durante l’uso, scollegarlo immediatamente.

• Non attraversare strade o sentieri di ghiaia con l’apparecchio ancora in funzione.POWEG63703 IT Copyright © 2022 VARO P a g . | 9 www.varo.com 7 MONTAGGIO Vedere la Fig. 2a-h

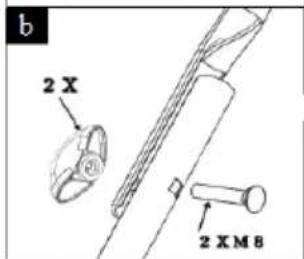

• Collegare l’impugnatura inferiore e il corpo dell’apparecchio con i dadi alettati, le rondelle e le viti in dotazione (Fig. 2c).

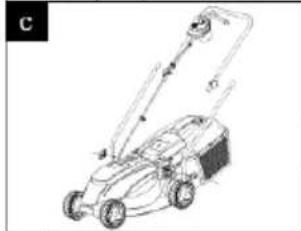

• Applicare il fermacavo (12) sull’impugnatura superiore (di fianco all’interruttore) (Fig. 2a).

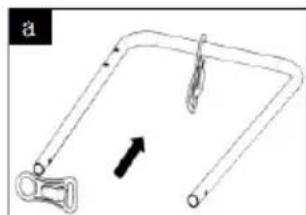

• Collegare l’impugnatura superiore e inferiore con i dadi alettati, le rondelle e le viti in dotazione (Fig. 2b). NOTA: mantenere il cavo sul lato superiore dell’impugnatura superiore. Collegare il cavo all’impugnatura utilizzando i morsetti per cavi in dotazione.

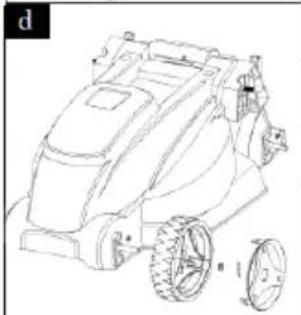

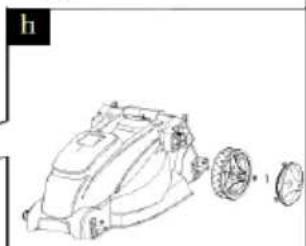

• Collocare ciascuna ruota sull’asse (le ruote grandi sull’asse posteriore, le ruote piccole sull’asse anteriore), applicare una rondella sull’asse, inserire la coppiglia nel foro dell’asse e fissarla (aprire piegandole le due sezioni della coppiglia), quindi premere i coperchi delle ruote in sede (Fig. 2d & 2h).

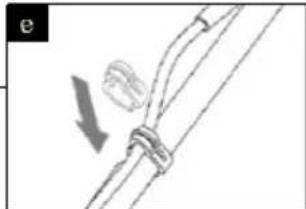

• Fissare i fermacavi (Fig. 2e).

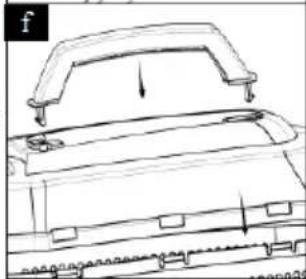

• Assemblaggio del cassetto raccoglierba (Fig.2f): Fissare il coperchio sulla parte inferiore del cassetto raccoglierba.

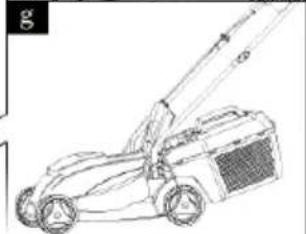

• Sollevare il deflettore e applicare il cassetto raccoglierba sulle linguette (Fig. 2g). 8 AZIONAMENTO Prima di collegare l’apparecchio alla rete di alimentazione, controllare sempre che l’interruttore sia sulla posizione “off”!

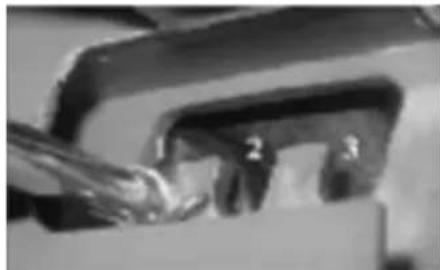

8.1 Regolazione dell’altezza di taglio (Fig. 3a & 3b)

Prima di regolare l’altezza di taglio verificare che l’apparecchio sia spento e che la lama si sia fermata completamente. ATTENZIONE: le lame continuano a ruotare per alcuni secondi anche dopo lo spegnimento dell’apparecchio. Una lama in rotazione può provocare lesioni. Per la prima tosatura della stagione si consiglia di selezionare l'altezza di taglio massima. L’altezza di taglio può essere regolata su 3 altezze: 25, 45 e 65 mm.

8.2 Regolazione della posizione delle ruote anteriori per l’altezza di taglio (Fig. 2a)

• Capovolgere il tosaerba.

• Tirare l’asse delle ruote verso la parte anteriore del tosaerba.

• Posizionare l’asse delle ruote sulla posizione di regolazione dell’altezza di taglio desiderata. Nota: verificare che le ruote anteriori destra e sinistra si trovino sulla medesima posizione di regolazione dell’altezza di taglio.

8.3 Regolazione della posizione delle ruote posteriori per l’altezza di taglio (Fig. 2b)

• Adagiare il tosaerba su un fianco.

• Tirare l’asse delle ruote posteriori verso il lembo del sacco raccoglierba.

• Posizionare l’asse delle ruote sulla posizione di regolazione dell’altezza di taglio desiderata. Nota: verificare che le ruote posteriori destra e la sinistra si trovino sulla medesima posizione di regolazione dell’altezza di taglio.POWEG63703 IT Copyright © 2022 VARO P a g . | 10 www.varo.com

8.4 Collegamento alla rete di alimentazione.

La tensione (220-240 V) indicata sulla targhetta dati deve corrispondere a quella della rete di alimentazione. Fusibile di ingresso rete: min. 10 A.

• Inserire la spina del tagliaerba nella presa del cavo di collegamento dell'unità.

• Per evitare che la prolunga si stacchi durante l'uso, inserire la prolunga stessa (estremità della presa) attraverso il cappio e fissarla al gancio prima di collegare la spina.

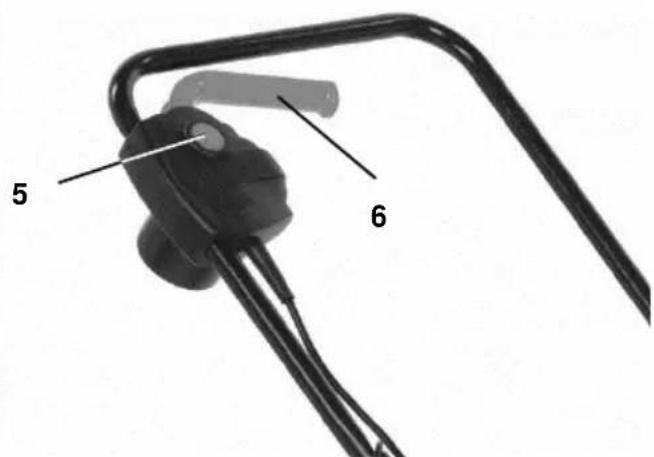

8.5 Accensione e spegnimento (Fig. 4)

AVVERTENZA! Non accendere l'unità prima di averla completamente assemblata. Prima di accendere l'unità, verificare sempre che il cavo di collegamento non presenti segni di danni. Utilizzare esclusivamente cavi integri. Nota: i cavi danneggiati sono estremamente pericolosi! Se si tenta di avviare il tagliaerba tra l'erba alta, il motore può surriscaldarsi e subire danni.

• Accensione: premere innanzitutto il pulsante di sicurezza (5) sull'interruttore combinato e mantenerlo premuto fino al momento di tirare la leva dell'interruttore (6).

• Spegnimento: rilasciare la leva dell'interruttore (6). Nota: durante l'uso del tagliaerba, adagiare il cavo di collegamento in maniera sicura su sentieri e su aree che siano già state lavorate. AVVERTENZA! Dopo che il motore è stato spento, il dispositivo di taglio resta in movimento per diversi secondi. Evitare quindi di toccare il lato inferiore del tagliaerba fino a quando il dispositivo di taglio si sarà fermato completamente!

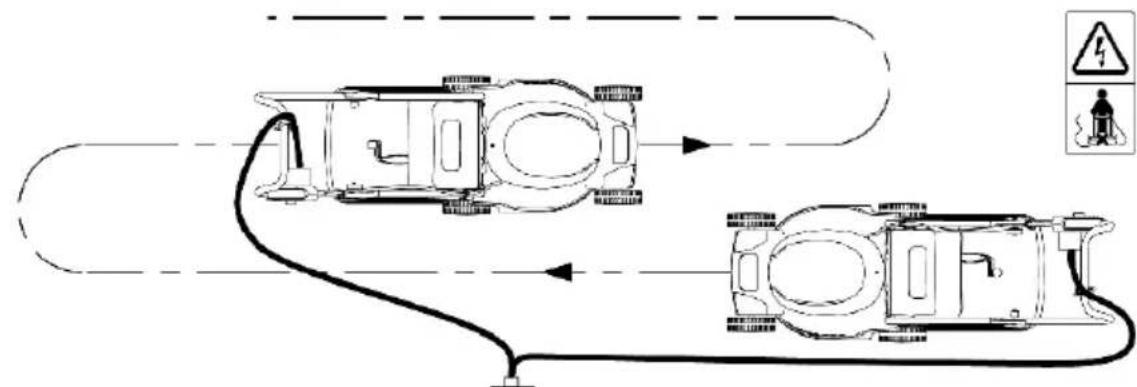

8.6 Rasatura del prato (Fig. 5)

Selezionare l'altezza di taglio desiderata per il prato. Se necessario, tagliare l'erba in più passaggi, in modo da tagliare un massimo di 4 cm in ogni passaggio. Assicurarsi di evitare percorsi che potrebbero impedire il libero movimento del cavo di prolunga. Vuotare il contenitore di raccolta (2) una volta pieno, in modo da prevenire l'ostruzione dell'apertura di scarico. Al fine di evitare l'ostruzione dell'apertura di scarico e di sovraccaricare inutilmente il motore, assicurarsi di non passare sopra erba rimasta sulla superficie di prato già rasata. Si raccomanda di utilizzare il tosaerba secondo le indicazioni descritte di seguito al fine di ottenere risultati ottimali e ridurre il rischio di tagliare il cavo di alimentazione.

• Collocare la matassa del cavo di alimentazione vicino al punto di inizio.

• Accendere il tosaerba come descritto in precedenza.

• Procedere come illustrato nella Fig. 4.

• Passare dalla posizione 1 alla posizione 2.

• Svoltare verso destra e procedere verso la posizione 3.

• Svoltare verso sinistra e procedere verso la posizione 4.

• Ripetere la procedura secondo necessità.POWEG63703 IT Copyright © 2022 VARO P a g . | 11 www.varo.com

Scollegare sempre il tagliaerba prima di controllare la lama in qualsiasi modo. Dopo aver fermato il motore, ricordare che la lama continua a muoversi per alcuni secondi prima di fermarsi completamente. Non tentare mai di fermare la lama. Verificare a intervalli regolari che la lama sia correttamente fissata, in buone condizioni e ben affilata. Se necessario, riaffilare o sostituire la lama. Se la lama in rotazione colpisce un oggetto, fermare il tagliaerba e attendere che la lama si sia fermata completamente. Controllare quindi le condizioni della lama e del relativo supporto. Sostituire immediatamente la lama in presenza di danni. Al fine di evitare possibili lesioni, assicurarsi di mettere in pratica le seguenti istruzioni durante l'uso: Non utilizzare mai l'apparecchio senza lo sportellino posteriore (7) o il contenitore di raccolta (2). Non tentare di sollevare la parte posteriore dell'apparecchio. Tenere invece sollevata la parte anteriore per riavviare l'apparecchio in caso di mancato funzionamento dovuto ad erba troppo resistente. In caso di pendenze, procedere sempre lateralmente, mai verso l'alto o verso il basso. Evitare le pendenze eccessive. Non avvicinare le mani o i piedi alle parti in rotazione o sotto di esse. Mantenersi sempre a distanza dall'apertura di scarico, se possibile. Se la lama slitta, serrare il bullone che fissa la lama per mezzo di una chiave, vedere la Fig. 6. Attenzione! Osservare le seguenti precauzioni:

• Scollegare il tosaerba dalla rete di alimentazione e attendere che la lama abbia smesso di ruotare prima di procedere.

• Fare attenzione a non tagliarsi. Utilizzare guanti per usi intensivi o un panno per afferrare la lama.

• Utilizzare solo la lama sostitutiva specificata.

• Non rimuovere la girante per nessun motivo. Vedere il paragrafo “Sostituzione della lama”.

8.8 Utilizzi diversi

Avvertenza: solo a motore spento e con il dispositivo di taglio fermo. È possibile tosare l’erba con o senza cassetto raccoglierba montato.

8.8.1 Funzione tagliaerba senza cassetto raccoglierba montato

Se il cassetto raccoglierba non è montato, l’erba verrà espulsa dall’apertura posteriore (tra l’alloggiamento del tagliaerba e lo sportello posteriore).POWEG63703 IT Copyright © 2022 VARO P a g . | 12 www.varo.com

8.8.2 Funzione tosaerba con cassetto raccoglierba montato

Per tosare l'erba con cassetto raccoglierba montato, sollevare il coperchio posteriore e montare il cassetto raccoglierba. L’erba verrà raccolta nel cassetto raccoglierba. 9 DATI TECNICI N. art. POWEG63703 Tensione / Frequenza nominale 230-240V~ 50Hz Potenza nominale 1000W Velocità di rotazione 3450 min

Larghezza di taglio 320 mm Cassetta/sacca di raccolta 30 L Altezza di taglio 25-45-65 Carter, materiale

Cassetto raccoglierba, materiale

Numero di posizioni di altezza

Altezza impugnatura regolabile

Motore a spazzole di carbonio

Diametro ruota anteriore 140 mm Diametro ruota posteriore 140 mm Classe di isolamento Classe II (doppio isolamento) Serracavi

10 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica L

79 dB(A) Livello di potenza acustica L

96 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).

(Livello di vibrazione): 2m/s² K = 1,5 m/s² 11 PULIZIA & MANUTENZIONE Prima di qualsiasi intervento di manutenzione o pulizia estrarre sempre la spina dalla rete di alimentazione!

• Non spruzzare acqua sull'apparecchio. L'acqua può danneggiare irreparabilmente il blocco interruttore-spinotto e il motore elettrico.

• Pulire l'apparecchio con un panno, una spazzola o simili.

11.2 Richiedere il controllo da parte di un esperto nei seguenti casi:

• Urto accidentale dell'apparecchio contro un corpo estraneo.

• Arresto improvviso del motore.

• Deformazione della lama (non tentare di riallinearla!).

• Deformazione dell'albero motore (non tentare di riallinearlo!).

• Corto circuito al collegamento del cavo.POWEG63703 IT Copyright © 2022 VARO P a g . | 13 www.varo.com

• Danneggiamento degli ingranaggi.

• Cinghia a V difettosa.

• Controllo del contenitore di raccolta e di eventuali componenti danneggiati

• Controllare regolarmente che il contenitore di raccolta non sia usurato.

• Sostituire eventuali componenti usurati o danneggiati.

• Per qualsiasi riparazione, rivolgersi al nostro servizio di assistenza.

• Per la manutenzione utilizzare esclusivamente ricambi originali.

• La lama è il componente esposto all'usura più intensa. Controllare regolarmente le condizioni della lama e del dispositivo di fissaggio. Se la lama è usurata, deve essere sostituita. La presenza di vibrazioni eccessive indica che la lama non è correttamente bilanciata o ha subito deformazioni in seguito a urti. In tal caso è necessario ripararla o sostituirla.

11.4 Sostituire e riaffilare la lama

• Al termine della stagione, riaffilare sempre la lama o, se necessario, sostituirla con una nuova.

• Rivolgersi preferibilmente a un centro di assistenza clienti per riaffilare la lama o sostituirla (misurazione dello sbilanciamento). L'uso di lame sbilanciate provoca intense vibrazioni del tagliaerba con conseguente rischio di incidenti!

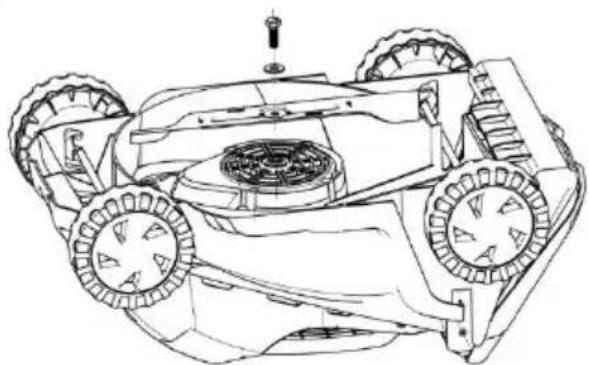

11.5 Sostituzione della lama (Fig. 12)

Attenzione: indossare guanti da lavoro. Per sostituire la lama:

• Girare il tosaerba sul fianco.

• Posizionare il set di fissaggio lama sull'albero del motore.

• Posizionare la lama allineandola.

• Applicare le viti della lama nei fori.

• Serrare la vite della lama con una chiave da 13 mm. 12 CONSERVAZIONE

• Scollegare il cavo di alimentazione.

• Attendere il raffreddamento del motore per circa 30 minuti.

• Esaminare, riparare o sostituire il cavo di alimentazione in presenza di segni di usura o danni.

• Serrare o sostituire i componenti allentati o danneggiati. Pulire accuratamente.

• Per proteggere dalla ruggine, strofinare tutte le parti metalliche con un panno oliato oppure spruzzare con un lubrificante leggero.

• Riporre il cavo di prolunga in un luogo chiuso e asciutto, fuori dalla portata dei bambini, al fine di prevenire i danni e l'uso da parte di persone non autorizzate.

• Per una maggiore protezione, coprire con un telo impermeabile.

• In caso di trasporto Fissare l'apparecchio al veicolo in maniera sicura.

• Per ridurre l'ingombro durante il rimessaggio, è possibile ripiegare l'impugnatura superiore rilasciando la maniglia di bloccaggio. Attenzione: non schiacciare il cavo elettrico ripiegando l'impugnatura.POWEG63703 IT Copyright © 2022 VARO P a g . | 14 www.varo.com 13 GARANZIA

• Questo prodotto è garantito per un periodo di 24 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 14 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove esistono impianti adeguati. Consultare l’ente locale o il rivenditore per consigli su raccolta e smaltimento.POWEG63703 IT Copyright © 2022 VARO P a g . | 15 www.varo.com

15 DICHIARAZIONE DI CONFORMITÀ

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgio, dichiara che Descrizione dell’apparecchio: TOSAERBA 1000W 320mm Marchio: PowerPlus Numero articolo: POWEG63703 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 93dB(A) Guaranteed 96dB(A) Notified Body TuV Sud - DE Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN60335-1 : 2012 EN60335-2-77 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Philippe Vankerkhove Regulatory Affairs – Compliance Manager 22/03/2022, Lier - BelgiumPOWEG63703 PT Copyright © 2022 VARO P á g i n a | 1 www.varo.com
