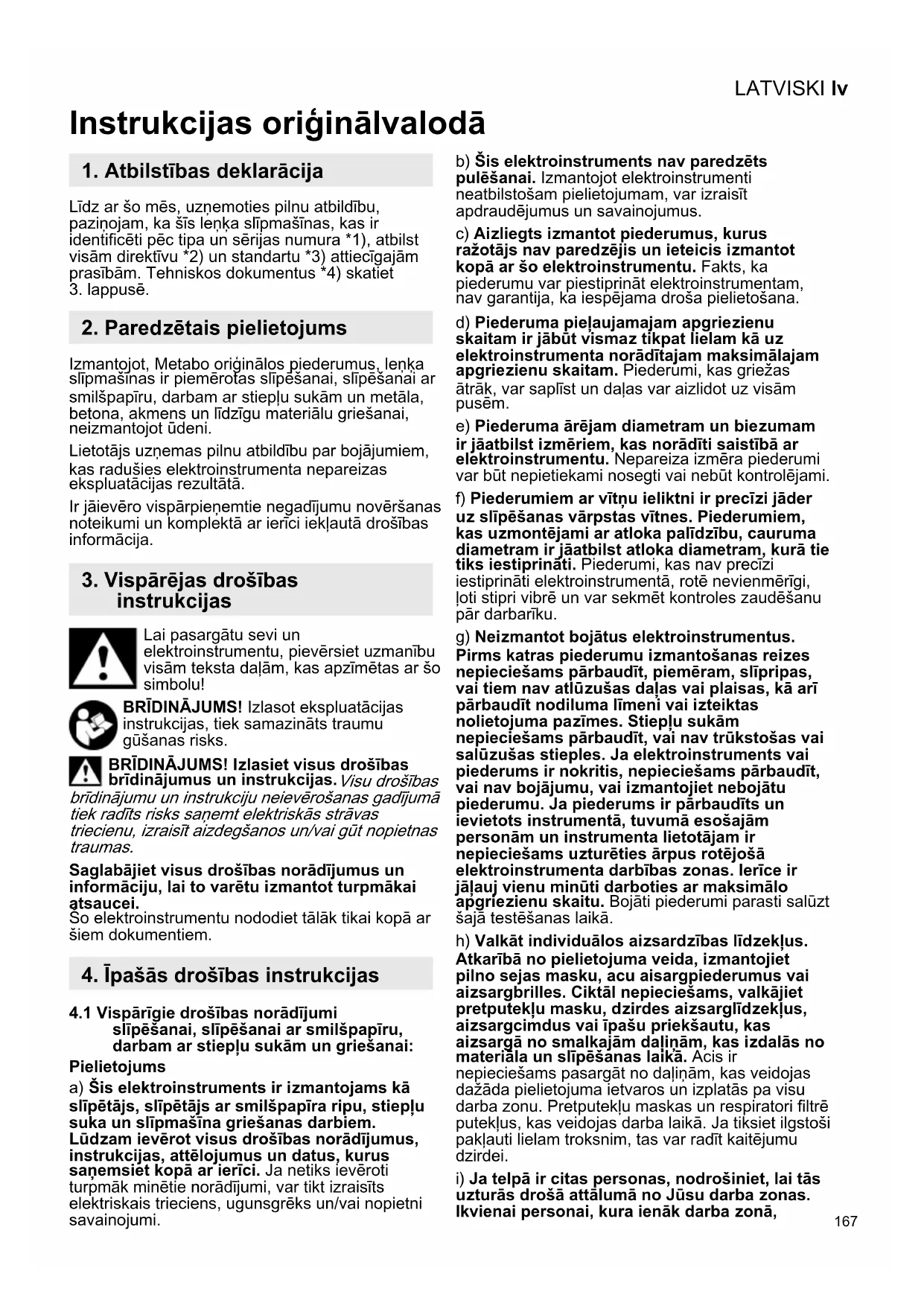

LIETOŠANAS INSTRUKCIJA W 850115 METABO

Instrukcijas oriģinālvalodā Līdz ar šo mēs, uzņemoties pilnu atbildību, paziņojam, ka šīs leņķa slīpmašīnas, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu *2) un standartu *3) attiecīgajām prasībām. Tehniskos dokumentus *4) skatiet

Izmantojot, Metabo oriģinālos piederumus, leņķa slīpmašīnas ir piemērotas slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stiepļu sukām un metāla, betona, akmens un līdzīgu materiālu griešanai, neizmantojot ūdeni. Lietotājs uzņemas pilnu atbildību par bojājumiem, kas radušies elektroinstrumenta nepareizas ekspluatācijas rezultātā. Ir jāievēro vispārpieņemtie negadījumu novēršanas noteikumi un komplektā ar ierīci iekļautā drošības informācija. Lai pasargātu sevi un elektroinstrumentu, pievērsiet uzmanību visām teksta daļām, kas apzīmētas ar šo simbolu! BRĪDINĀJUMS! Izlasot ekspluatācijas instrukcijas, tiek samazināts traumu gūšanas risks. BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus un instrukcijas. Visu drošības brīdinājumu un instrukciju neievērošanas gadījumā tiek radīts risks saņemt elektriskās strāvas triecienu, izraisīt aizdegšanos un/vai gūt nopietnas traumas. Saglabājiet visus drošības norādījumus un informāciju, lai to varētu izmantot turpmākai atsaucei. Šo elektroinstrumentu nododiet tālāk tikai kopā ar šiem dokumentiem.

4.1 Vispārīgie drošības norādījumi

slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stiepļu sukām un griešanai: Pielietojums a) Šis elektroinstruments ir izmantojams kā slīpētājs, slīpētājs ar smilšpapīra ripu, stiepļu suka un slīpmašīna griešanas darbiem. Lūdzam ievērot visus drošības norādījumus, instrukcijas, attēlojumus un datus, kurus saņemsiet kopā ar ierīci. Ja netiks ievēroti turpmāk minētie norādījumi, var tikt izraisīts elektriskais trieciens, ugunsgrēks un/vai nopietni savainojumi. b) Šis elektroinstruments nav paredzēts pulēšanai. Izmantojot elektroinstrumenti neatbilstošam pielietojumam, var izraisīt apdraudējumus un savainojumus. c) Aizliegts izmantot piederumus, kurus ražotājs nav paredzējis un ieteicis izmantot kopā ar šo elektroinstrumentu. Fakts, ka piederumu var piestiprināt elektroinstrumentam, nav garantija, ka iespējama droša pielietošana. d) Piederuma pieļaujamajam apgriezienu skaitam ir jābūt vismaz tikpat lielam kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam. Piederumi, kas griežas ātrāk, var saplīst un daļas var aizlidot uz visām pusēm. e) Piederuma ārējam diametram un biezumam ir jāatbilst izmēriem, kas norādīti saistībā ar elektroinstrumentu. Nepareiza izmēra piederumi var būt nepietiekami nosegti vai nebūt kontrolējami. f) Piederumiem ar vītņu ieliktni ir precīzi jāder uz slīpēšanas vārpstas vītnes. Piederumiem, kas uzmontējami ar atloka palīdzību, cauruma diametram ir jāatbilst atloka diametram, kurā tie tiks iestiprināti. Piederumi, kas nav precīzi iestiprināti elektroinstrumentā, rotē nevienmērīgi, ļoti stipri vibrē un var sekmēt kontroles zaudēšanu pār darbarīku. g) Neizmantot bojātus elektroinstrumentus. Pirms katras piederumu izmantošanas reizes nepieciešams pārbaudīt, piemēram, slīpripas, vai tiem nav atlūzušas daļas vai plaisas, kā arī pārbaudīt nodiluma līmeni vai izteiktas nolietojuma pazīmes. Stiepļu sukām nepieciešams pārbaudīt, vai nav trūkstošas vai salūzušas stieples. Ja elektroinstruments vai piederums ir nokritis, nepieciešams pārbaudīt, vai nav bojājumu, vai izmantojiet nebojātu piederumu. Ja piederums ir pārbaudīts un ievietots instrumentā, tuvumā esošajām personām un instrumenta lietotājam ir nepieciešams uzturēties ārpus rotējošā elektroinstrumenta darbības zonas. Ierīce ir jāļauj vienu minūti darboties ar maksimālo apgriezienu skaitu. Bojāti piederumi parasti salūzt šajā testēšanas laikā. h) Valkāt individuālos aizsardzības līdzekļus. Atkarībā no pielietojuma veida, izmantojiet pilno sejas masku, acu aisargpiederumus vai aizsargbrilles. Ciktāl nepieciešams, valkājiet pretputekļu masku, dzirdes aizsarglīdzekļus, aizsargcimdus vai īpašu priekšautu, kas aizsargā no smalkajām daļiņām, kas izdalās no materiāla un slīpēšanas laikā. Acis ir nepieciešams pasargāt no daļiņām, kas veidojas dažāda pielietojuma ietvaros un izplatās pa visu darba zonu. Pretputekļu maskas un respiratori filtrē putekļus, kas veidojas darba laikā. Ja tiksiet ilgstoši pakļauti lielam troksnim, tas var radīt kaitējumu dzirdei.

i) Ja telpā ir citas personas, nodrošiniet, lai tās

uzturās drošā attālumā no Jūsu darba zonas. Ikvienai personai, kura ienāk darba zonā,

1. Atbilstības deklarācija

2. Paredzētais pielietojums

3. Vispārējas drošības

4. Īpašās drošības instrukcijasLATVISKIlv

nepieciešams valkāt individuālos aizsardzības līdzekļus. Atlūzušas daļas no veidgabaliem vai salūzuši piederumi var aizlidot pa gaisu un izraisīt savainojumus ārpus tiešās darba zonas. j) Ja veicamo darbu laikā pastāv risks, ka elektroinstruments var skart slēptus elektrības vadus vai paša barošanas kabeli, satveriet instrumentu tikai aiz izolētajiem rokturiem. Ja notiks saskare ar vadu, kas atrodas zem sprieguma, elektroinstrumenta neizolētās metāla daļas arī var nonākt zem sprieguma un lietotājs var saņemt elektriskās strāvas triecienu. k) Turiet barošanas kabeli drošā attālumā no elektroinstrumenta rotējošām daļām. Ja zaudēsiet kontroli pār ierīci, var tik pāršķelts vai skarts barošanas kabelis un Jūsu plauksta vai roka var nonākt rotējošajā instrumentā.

I) Nekad nenovietojiet elektroinstrumentu malā,

kamēr tas nav pilnībā apstājies. Rotējošais elektroinstruments var nonākt saskarē ar pamatni, uz kuru to novietot, tādējādi Jūs varat zaudēt kontroli pār instrumentu. m) Elektroinstruments nedrīkst darboties, kamēr pārvietojaties ar to rokās. Rotējošais elektroinstruments var nejauši saskarties ar Jūsu apģērbi un instruments var ieurbties Jūsu ķermenī. n) Regulāri iztīriet elektroinstrumenta ventilācijas atveres. Gaisa pūtējs ievelk putekļus korpusā un liels metāla putekļu daudzums var izraisīt elektriskā trieciena apdraudējumu. o) Neizmantot elektroinstrumentu degošu materiālu tuvumā. Dzirksteles var aizdedzināt šādus materiālus. p) Neizmantot piederumus, kam nepieciešami šķidri dzesēšanas līdzekļi. Ūdens vai citu šķidru dzesēšanas līdzekļu izmantošanas var izraisīt elektrisko triecienu.

4.2 Pretsitiens un atbilstošie drošības

norādījumi Pretsistiens ir pēkšņa reakcija, kas rodas, ja piederums ir aizķēries vai nobloķējies piederums, piemēram, slīpripa, šķīvjveida slīpripa, stiepļu suka utt. Aizķeršanās vai nobloķēšanās izraisa elektroinstrumenta tūlītēju apstāšanos. Tā rezultātā nekontrolēts elektroinstruments paātrināti darbojas pretēji piederuma rotēšanas virzienam bloķētajā vietā. Piemēram, ja slīpripa ir aizķērusies vai nobloķējusies veidgabalā, slīpripas mala, kas iestrēgusi veidgabalā, var nolūzt vai izraisīt pretsitienu. Tas nozīmē, ka slīpripa virzīsies operatora virzienā vai pretējā virzienā, atkarībā no slīpripas rotācijas virziena bloķētajā vietā. Procesa laikā slīpripas var arī salūzt. Pretsietiens ir elektroinstrumenta nepareizas vai kļūdainas pielietošanas rezultāts. To iespējams novērst, ja tiek ievēroti turpmāk minētie preventīvie pasākumi. a) Satveriet cieši elektroinstrumentu un novietojiet ķermeni un rokas tā, lai būtu iespējams novērst pretsitienus. Vienmēr izmantot papildu rokturi, ja tāds pieejams, lai maksimālās darbības jaudas laikā būtu maksimālā kontrole pār pretsitienu vai reakcijas momentiem. Pretisitienu un reakcijas momentu ietekmi iespējams novērts, ja tiek ievēroti turpmāk minētie preventīvie pasākumi. b) Nekad nelikt rokas rotējošā elektroinstrumenta tuvumā. Pretistiena gadījumā instruments var pārvirzīties pāri Jūsu rokai. c) Ar ķermeni izvairīties no zonas, kurā elektroinstruments tiek virzīts pretsitiena gadījumā. Pretsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustības virzienam bloķētajā vietā. d) Īpaši uzmanīgi nepieciešams strādāt stūru, asu malu un tml. vietās. Nepieciešams novērst iespēju, ka piederumi veidagbalā iestrēgst vai no tā atlec. Apstrādājot stūrus, asas malas vai atlecot, rotējošajam piederumam ir raksturīgi iestrēgt. Šādi tiek izraisīta kontroles zaudēšana vai pretsitiens. e) Neizmantot ķēžu vai zobotu slīpripu. Šādi piederumi bieži vien izraisa pretsitienu vai kontroles zaudēšanu pār elektroinstrumentu.

4.3 Īpaši drošības norādījumi slīpēšanai un

griešanai: a) Izmantojiet tikai elektroinstrumentam apstiprinātu slīpripu un tai paredzēto aizsargvāku. Slīpripas, kas nav paredzētas elektroinstrumentam, var nebūtu iespējams pietiekami aizsegt un tādēļ tās nav drošas. b) Izliektas slīpripas nepieciešams uzlikt tā, lai to slīpēšanas virsma neizvirzītos pāri aizsargvāka malai. Nepareizi uzmontētu slīpripu, kas izvirzās pāri aizsargvāka malai, nav iespējams atbilstoši aizsegt. c) Aizsargvākam jābūt droši uzliktam elektroinstrumentam un maksimālās drošības nolūkā iestatītam tā, lai operatoram būtu redzama tikai pati mazākā slīpripas daļa. Aizsargvāks palīdz pasargāt operatoru no atlūzušām daļā, nejaušu saskari ar slīpripu, kā arī dzirkstelēm, kas varētu aizdedzināt apģērbu. d) Slīpripas atļauts izmantot tikai ieteiktajiem pielietojuma veidiem. Piemēram, ir aizliegts slīpēt ar griezējdiska sānu virsmu. Griezējdiski ir paredzēti materiāla nogriešanai, izmantojot diska malu. Piemērojot spēku no sāna, šie diski var salūzt. e) Vienmēr izmantojiet izvēlētajai slīpripai atbilstoša izmēra un formas nebojātus piespiedējatlokus. Piemēroti atloki atbalsta slīpripu un mazina iespēju, ka tā salūzt. Griezējdiskiem paredzētie atloki var atšķirties no atlokiem, kas paredzēti citām slīpripām. f) Neizmantot nolietotas slīpripas, kas paredzētas lielākiem elektroinstrumentiem. Lielākiem elektroinstrumentiem paredzētas slīpripas nav piemērotas lielam apgriezienu skaitam, kādu pielieto maziem elektroinstrumentiem, un tādēļ tās var salūzt.LATVISKI lv

4.4 Vēl papildus drošības norādījumi

griešanai: a) Izvairieties no griezējdiska nobloķēšanās vai pārāk liela piespiešanas spēka. Neveikt pārāk dziļus iegriezumus. Griezējdiska pārslodze palielina tā noslodzi un iespēju deformēties vai nobloķēties un tādējādi paaugstina pretistiena vai diska salūzšanas risku. b) Izvairieties uzturēties griezējdiska rotācijas zonas priekšā vai aizmugurē. Ja virzāt griezējdisku veidgabalā prom no sevis, pretsitiena gadījumā elektroinstruments ar rotējošo disku var tikt uzmests Jums tieši virsū. c) Gadījumā, ja griezējdisks iestrēgst vai ja pārtraucat darbu, izslēdziet ierīci un turiet to mierīgi, līdz tā pilnībā apstājas. Nekad nemēģiniet izvilkt no griezuma vietas vēl rotējošu griezējdisku, citādi var izraisīties pretsitiens. Nosakiet un novērsiet iestrēgšanas iemeslu. d) Neieslēdziet elektroinstrumentu no jauna, kamēr tās vēl atrodas veidgabalā. Vispirms ļaujiet griezējdiskam sasniegt maksimālo apgriezienu skaitu un tikai pēc tam uzmanīgi turpiniet veikt griešanu. Pretējā gadījumā disks var ieķerties, izlekt no veidgabala vai izraisīt pretsitienu. e) Atbalstiet plāksnes vai lielu veidgabalus, lai mazinātu pretsitiena risku, ko varētu izraisīt iestrēdzis griezējdisks. Lieli veidgabali var izliekties dēļ sava svara. Veidgabals atbalstāms abās diska pusē, turklāt, gan griešanas vietas tuvumā, gan malā. f) Esiet īpaši uzmanīgi ar "kabatveida griezumiem" esošajās sienās vai citās nepārredzamās vietās. Ievirzītais griezējdisks var izraisīt pretsitienu, ja tiek griezti gāzes vai ūdens cauruļvadi, elektrības vadi vai citi objekti.

4.5 Īpaši drošības norādījumi slīpējot ar

smilšpapīra ripām: a) Neizmantot lielāka izmēra slīpripas. Rūpīgi ievērojiet ražotāja norādījumus saistībā ar slīpripu izmēru. Slīpripas, kas izvirzās pāri šķīvjveida slīpripai, var izraisīt savainojumus, kā arī nobloķēšanos, ripu saplīšanu vai pretsitienu.

4.6 Īpaši drošības norādījumi darbam ar

stiepļu sukām: a) Ievērojiet, ka stiepļu sukas zaudē stieples daļas arī ikdienišķos darba apstākļos. Nepārslogojiet stieples ar pārāk lielu piespiešanas spēku. Prom lidojošas stiepļu daļas var viegli iedurties apģērbā un/vai ādā. b) Ja ir ieteikts izmantot aizsargvāku, novērsiet iespēju, ka aizsargvāks saskaras ar stiepļu suku. Piespiešanas un centrbēdzes spēka ietekmē šķīvjveida un kausveida sukas var palielināt savu diametru.

4.7 Papildu drošības norādījumi:

BRĪDINĀJUMS! – Vienmēr valkājiet aizsargbrilles! Izmantot elastīgus starpslāņus, ja tādi nodrošināti līdz ar slīpēšanas piederumu un ja tādas prasības minētas instrukcijā. Ievērot instrumenta vai piederumu ražotāja norādījumus! Sargāt ripas no taukvielām un triecieniem! Slīpripas uzglabājamas un izmantojamas rūpīgi atbilstoši ražotāja norādījumiem. Nekad neizmantojiet griezējdiskus rupjslīpēšanai! Griezējdiskiem nedrīkst piemērot spiedienu no sāniem. Veidgabalam ir jābūt novietotam stingri, stabili un nodrošināti pret izslīdēšanu, piemēram, izmantojot spriegošanas iekārtas. Lielus veidgabalus nepieciešams pietiekami atbalstīt. Ja izmanto piederumus ar vītņu ieliktni, vāprstas gals nedrīkst pieskarties slīpēšanas instrumenta perforētajai pamatnei. Pievērst uzmanību tam, lai vītne piederumā ir pietiekami gara, lai atbilstu vārpstas garumam. Piederuma vītnei ir jāatbilst vārpstas vītnei. Vārpstas garumu un vītni skatiet 3. lpp. un nodaļā 14. Tehniskie dati. Ieteicams izmantot stacionāru nosūkšanas iekārtu un pieslēgt noplūdes strāvas aizsargslēdzi (FI). Ja leņķa slīpmašīnu ir izslēdzis noplūdes strāvas aizsargslēdzis, mašīnu nepieciešams pārbaudīt un iztīrīt. Norādījumus dzinēja tīrīšanai sk. nodaļā 9. Tīrīšana. Aizliegts izmantot bojātus, neapaļus vai vibrējošus instrumentus. Izvairīties no gāzes vai ūdens cauruļvadu, elektrības vadu un nesošos sienu (statikas) bojājumiem. Pirms veikt jebkādus iestatīšanas, piederumu nomaiņas vai tehniskās apkopes darbus, izvelciet spraudni no kontaktligzdas. Metabo S-automatic aizsargsavienojums (tikai WQ 1100-125, WEQ 1400-125). Ja aktivizējies aizsargsavienojums, mašīna nekavējoties jāizslēdz! Bojātu vai saplaisājušu papildu rokturi ir nepieciešams nomainīt. Nedarbināt mašīnu, ja ir bojāts tās papildu rokturis. Bojātu vai saplaisājušu aizsargvāku ir nepieciešams nomainīt. Nedarbināt mašīnu, ja ir bojāts tās aizsargvāks. Šis elektroinstruments nav paredzēts pulēšanai. Garantija nav spēkā, ja ierīce izmantota norādījumiem neatbilstošā veidā! Dzinējs var pārkarsts un var tikt bojāts elektroinstruments. Pulēšanas darbiem iesakām izmantot mūsu leņķa pulēšanas mašīnu. Nostipriniet mazus veidgabalus. Piemēram, iespīlējiet ar skrūvspīlēm. Putekļu iedarbības samazināšana BRĪDINĀJUMS! - Atsevišķi putekļi, kas veidojas, slīpējot ar smilšpapīru, zāģējot, slīpējot, urbjot un veicot citus darbus, satur ķīmiskas vielas, par kurām ir zināms, ka tās ir kancerogēnas, var izraisīt iedzimtas anomālijas vai kaitēt reproduktīvajai sistēmai. Daži šo ķīmisko vielu piemēri:LATVISKIlv

- svins no svinu saturoša pārklājuma, - minerālvielas saturoši putekļi no būvķieģeļiem, cementa un citiem būvniecības materiāliem un - arsēns un hroms no ķīmiski apstrādāta kokmateriāla. Risku līmenis atšķiras atkarībā no slodzes, proti, atkarībā no tā, cik bieži veicat attiecīgos darbus. Lai mazinātu slodzi, ko izraisa attiecīgās ķīmiskās vielas: vienmēr strādājiet labi ventilētās vietās un valkājiet apstiprinātus individuālās aizsardzības līdzekļus, piemēram, pretputekļu maskas, kas ir īpaši paredzētas mikroskopisku daļiņu izfiltrēšanai. Tas attiecas uz putekļiem no citiem darba materiāliem, piemēram, atsevišķiem koksnes veidiem (piemēram, ozola vai dižskābārža putekļi), metāliem, azbesta. Citas zināmas slimības ir, piemēram, alerģiskas reacijas, elpceļu slimības. Nepieļaujiet putekļu iekļūšanu organismā. Ievērojiet atbilstošās direktīvas un valsts noteikumus attiecībā uz materiālu, personālu, pielietošanas veidu un darba vietu (piemēram, arodveselības un darba drošības, utilizācijas noteikumus). Nodrošiniet daļiņu savākšanu avota tuvumā, nepieļaujiet to nokļūšanu apkārtējā vidē. Izmantojiet konkrētam darbam piemērotus piederumus. Šādā veidā tiek nodrošināts, ka vidē nekontrolēti nonāk mazāks daļiņu daudzums. Izmantojiet piemērotu putekļu savākšanas ierīci. Putekļu ietekmi palīdzēs samazināt šie pasākumi: - nevērsiet izplūstošo daļiņu un izplūdes gaisa plūsmu pret sevi, klātesošajiem vai putekļu nosēdumiem; - izmantojiet putekļu savākšanas ierīci un/vai gaisa attīrītājus; - nodrošiniet labu darba vietas ventilāciju un uzturiet to tīru, izmantojot putekļu sūcēju. Slaucīšana vai pūšana liks putekļiem pacelties gaisā. - Izsūciet aizsargapģērbu ar putekļu sūcēju vai izmazgājiet to. Netīriet apģērbu, nopūšot to ar gaisu, izdauzot vai izsukājot. Skat. 2. lappusi. 1 M-Quick spriegošanas uzgrieznis * 2 balstatloks * 3 vārpsta 4 vārpstas fiksācijas poga 5 bīdāmais pārslēdzējs ieslēgšanai/izslēgšanai * 6rokturis 7 regulators apgriezienu skaita iestatīšanai * 8 piespiežamais slēdzis * 9 sprūdmehānisms aizsardzībai pret ieslēgšanos

10 papildu rokturis 11 aizsargvāks 12 uzgrieznis ar diviem caurumiem * 13 divu caurumu uzgriežņu atslēga * 14 spriegošanas uzgrieznis (nav nepieciešami instrumenti) * 15 Apskava spriegošanas uzgriežņa manuālai pievilkšanai/atskrūvēšanai (neizmantojot instrumentus) * 16 spriegotājskrūve * 17 iespīlēšanas gredzens * 18 svira aizsargvāka nostprināšanai *

• atkarībā no modeļa / nav iekļauts piegādes komplektācijā Pirms pievienošanas elektrotīklam pārliecinieties, ka strāvas sprieguma un frekvences nominālās vērtības, kas norādītas uz uzlīmes, atbilst elektroenerģijas padevei. Vienmēr pieslēgt noplūdes strāvas (FI) aizsargslēdzi (RCD) ar aktivizēšanas strāvas robežvērtību maks. 30 mA.

6.1 Papildu roktura uzmontēšana

Strādāt tikai ar uzmontētu papildu (10) rokturi! Stingri ieskrūvēt papildu rokturi mašīnas kreisajā vai labajā pusē.

6.2 Aizsargvāka uzmontēšana

Drošības nolūkos izmantojiet tikai attiecīgajam slīpēšanas instrumentam atbilstošu aizsargvāku! Sk. arī nodaļu 11. Piederumi! Aizsargvāks slīpēšanai Paredzēts darbam ar rupjslīpēšanas ripām, lameļu šķīvjveida ripām, dimanta griezējdiskiem. W 750-100, W 750-115, W 750-125, W 850-100, W 850-115, W 850-125, WP 850-115, WP 850-125, WEV 850-115, WEV 850-125, W 1100-115, W 1100-125 : Sk. 2. lpp., C att. - Atskrūvēt spriegotājskrūvi (16), lai pietiekami paplašinās aizsargvāka iespīlēšanas gredzens (17). - Uzlikt aizsargvāku (11) norādītajā pozīcijā. - Pagriezt aizsargvāku tā, lai aizsegtā puse būtu pavērsta pret lietotāju. - Stingri pievilkt spriegotājskrūvi (16). Pārbaudīt, vai vāks ir droši nofiksējies - aizsargvāks (11) nedrīkst pagriezties. WP 1100-115, WQ 1100-125, WEQ 1400-125: Sk. 2. lpp., D att. - Nospiest sviru (18) un turēt nospiestu. Uzlikt aizsargvāku (11) norādītajā pozīcijā. - Atlaist sviru un pagriezt aizsargvāku tā, lai svira nofiksējas. - Nospiest sviru un pagriezt aizsargvāku tā, lai aizsegtā daļa ir pavērsta pret lietotāju. - Pārbaudīt, vai vāks ir droši nofiksējies: svirai ir jābūt labi nofiksētai un aizsargvāks nedrīkst pagriezties.

6. Ievade ekspluatācijāLATVISKI lv

Izmantot tikai tādus piederumus, kas uzmontētā stāvoklī ir vismaz par 3,4 mm mazāki par aizsargvāku. Pirms visa veida aprīkošanas darbiem: izvilkt kontaktdakšu no kontaktligzdas. Mašīnai jābūt izslēgtai un vārpsta nedrīkst darboties. Darbam ar griezējdiskiem drošības nolūkos ir nepieciešams izmantot aizsargvāku griezējdiskiem (sk. nodaļu 11. Piederumi).

7.1 Vārpstas fiksācija

- Iespiest (4) vārpstas fiksācijas pogu un manuāli (3) pagriezt vārpstu, līdz dzirdami nofiksējas vārpstas fiksācijas poga.

7.2 Slīpripas uzlikšana

Sk. 2. lpp., A att. - Uzlikt vārpstai balstatloku (2). Atloks ir novietots pareizi, ja to nav iespējams uz vārpstas pagriezt. Tikai W -100: izmantojot divu caurumu atslēgu, uzskrūvēt balstatloku uz vārpstas tā, lai mazais apcilnis (ar diametru 16 mm) būtu pavērsts uz augšu. - Uzlikt slīpripu uz balstatloka (2). Slīpripai ir vienmērīgi jāpieguļ balstatlokam.

7.3 M-Quick spriegošanas uzgriežņa

nostiprināšana/atskrūvēšana (atkarībā no aprīkojuma) M-Quick spriegošanas uzgriežņa (1) nostiprināšana: Tikai WQ1100-125, WEQ 1400-125. Ja piederums spriegošanas zonā ir biezāks par 7,1 mm, nedrīkst izmantot M-Quick spriegošanas uzgriezni! Tādā gadījumā izmantojiet uzgriezni ar diviem caurumiem (12) un divu caurumu uzgriežņu atslēgu (13). - Nofiksēt vārpstu (sk. nodaļu 7.1). - M-Quick spriegošanas uzgriezni (1) jānovieto uz vārpstas tā (3), lai 2 gali nofiksētos vārpstas 2 gropēs. Sk. attēlu, 2. lpp. - Pie apskavas manuāli pievilkt M-Quick spriegošanas uzgriezni pulksteņa rādītāja virzienā. - Spēcīgi pagriežot slīpripu pulksteņa rādītāja virzienā, pievilkt M-Quick spriegošanas uzgriezni. M-Quick spriegošanas uzgriežņa (1) atskrūvēšana: Vārpstu atļauts apturēt ar vārpstas fiksācijas skrūvi (4) tikai tādā gadījumā, ja ir uzstādīts M- Quick spriegošanas uzgrieznis (1)! - Pēc izslēgšanas notiek vēl mašīnas izskreja. - Nospiest vārpstas fiksācijas pogu (4) īsi pirms slīpripas pilnīgas apstāšanās. M-Quick spriegošanas uzgrieznis (1) atskrūvēsies.

7.4 Uzgriežņa ar diviem caurumiem

nostiprināšana/atskrūvēšana (atkarībā no aprīkojuma) Uzgriežņa ar diviem caurumiem (12) nostiprināšana: Uzgriežņa ar diviem caurumiem 2 puses atšķiras. Uzgrieznis ar diviem caurumiem ir uzskrūvējams uz vārpstas šādi: Sk. 2. lpp., B att. - X) Plānām slīpripām: Uzgriežņa ar diviem caurumiem apcilnis (12) ir pavērsts uz augšu, lai varētu droši iespīlēt plāno slīpripu. Y) Biezām slīpripām: Uzgriežņa ar diviem caurumiem apcilnis (12) ir pavērsts uz leju, lai varētu spriegošanas uzgriezni droši uzlikt vārpstai. Z) Tikai W ... -100: Uzgriežņa ar diviem caurumiem apcilnis ir pavērsts uz leju, respektīvi, plakanā virsma ir pavērsta uz augšu. - Nofiksēt vārpstu. Izmantojot divu caurumu uzgriežņu atslēgu, pievilkt uzgriezni ar diviem caurumiem (12), griežot (13) pulksteņa rādītāja virzienā. Uzgriežņa ar diviem caurumiem atskrūvēšana: - Nofiksēt vārpstu (sk. nodaļu 7.1). Izmantojot divu caurumu uzgriežņu atslēgu, atskrūvēt uzgriezni ar diviem caurumiem (12), griežot (13) pretēji pulksteņa rādītāja virzienam.

7.5 Spriegošanas uzgriežņa nostiprināšana/

atskrūvēšana (neizmantojot instrumentus) (atkarībā no aprīkojuma) Manuāli pievilkt spriegošanas uzgriezni (neizmantojot instrumentus) (14)! Darbam nepieciešams, lai apskava (15) vienmēr ir horizontāli uzlikta spriegošanas uzgrieznim (1). Nostiprināt spriegošanas uzgriezni (neizmantojot instrumentus) (14): Ja piederums spriegošanas zonā ir biezāks par 6 mm, nedrīkst izmantot (manuāli stiprināmo) spriegošanas uzgriezni! Tādā gadījumā izmantojiet uzgriezni ar diviem caurumiem (12) un divu caurumu uzgriežņu atslēgu (13). - Nofiksēt vārpstu (sk. nodaļu 7.1). - Atvāzt apskavu (15) pie spriegošanas uzgriežņa. - Novietot spriegošanas uzgriezni (14) uz vārpstas (3). Sk. attēlu, 2. lpp. - Pie apskavas (15) manuāli pievilkt spriegošanas uzgriezni pulksteņa rādītāja virzienā. - Atkal noliekt uz leju apskavu (15). Atskrūvēt spriegošanas uzgriezni (neizmantojot instrumentus) (14): - Nofiksēt vārpstu (sk. nodaļu 7.1). - Atvāzt apskavu (15) pie spriegošanas uzgriežņa. - Manuāli (14)atskrūvēt spriegošanas uzgriezni pretēji pulksteņa rādītāja virzienam.

Norāde: ja spriegošanas uzgrieznis ir ļoti stingri nofiksēts (14), noskrūvēšanai var izmantot arī divu caurumu uzgriežņu atslēgu.

8.1 Apgriezienu skaita iestatīšana (WEV 850-

115, WEV 850-125) Ar regulatoru (7) iestatīt vēlamo apgriezienu skatu. (mazāks skaitlis = zemāks apgriezienu skaits; lielāks skaitlis = augstāks apgriezienu skaits) Griezējdisks, rupjslīpēšanas ripa, kausiņa formas slīpdisks, dimanta griezējdisks: augsts apgriezienu skaits Suka: vidējs apgriezienu skaits Šķīvjveida slīpripa: zems līdz vidējs apgriezienu skaits Norāde: pulēšanas darbiem iesakām izmantot mūsu leņķa pulēšanas mašīnu.

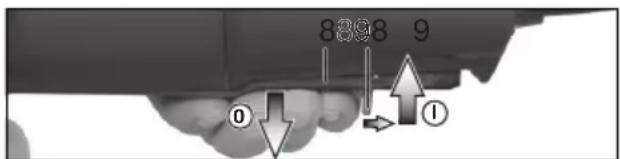

8.2 Ieslēgšana/izslēgšana

Vienmēr virziet mašīnu, izmantojot abas rokas. Vispirms ieslēgt, pēc tam pietuvināt piederumu veidgabalam. Izvairīties no tā, ka mašīna iesūc papildu putekļus un skaidas. Ieslēdzot un izslēdzot, novērst, ka uz mašīnas veidojas putekļu kārta. Kad mašīna ir izslēgta, novietot to uzglabāšanai tikai tad, kad ir pilnībā apstājies dzinējs. Novērst neparedzētu ieslēgšanos: vienmēr izslēgt mašīnu, kad kontaktdakša ir izvilkta no kontaktligzdas vai ir noticis strāvas padeves pārrāvums. Ilgstošas darbības režīma gadījumā mašīna turpinās darboties, ja būs izkritusi no rokām. Tādēļ mašīna vienmēr satverama ar abām rokām pie attiecīgajiem rokturiem, ir jāieņem drošs ķermeņa stāvoklis un jākoncentrējas darbam. Mašīnas ar bīdāmo pārslēdzēju: Ieslēgšana: virziet bīdāmo pārslēdzēju (5) uz priekšu. Ilgtermiņa darbības režīmam to jāvirza uz leju, līdz tas nofiksējas. Izslēgšana: spiest uz bīdāmā pārslēdzēja (5) aizmugurējo galu un tad atlaist. Mašīnas ar lāpstiņveida slēdzi (ar bloķēšanas funkciju ārkārtas gadījumiem): (mašīnas ar apzīmējumu WP...) Ieslēgšana: stumt sprūdmehānismu (9) bultiņas virzienā un tad nospiest piespiežamo slēdzi (8). Izslēgšana: atlaist (8) piespiežamo slēdzi.

8.3 Darba norādījumi

Slīpēšana un slīpēšana ar smilšpapīru: Mēreni piespiest mašīnu un virzīt turp un atpakaļ pa virsmu, lai veidgabala virsma nesakarstu. Rupjslīpēšana: lai iegūtu labu darba rezultātu, strādāt ar iestatīto darba leņķi diapazonā 30° - 40°. Griešana: Griežot, vienmēr strādāt ar pretēju rotācijas virzienu (sk. attēlu). Pretējā gadījumā pastāv risks, ka mašīna nekontrolēti izlec no griezuma vietas. Strādāt, mēreni bīdot uz priekšu atbilstoši apstrādājamajam veidgabalam. Nesaliekt, nespiest, nesvārstīt. Darbs ar stiepļu sukām: Mēreni piespiest mašīnu. Apstrādes laikā, elektroinstrumenta iekšienē var veidoties smalkas daļiņas. Tas ietekmē elektroinstrumenta dzesēšanas procesu. Vadītspējīgi nosēdumi var ietekmēt elektroinstrumentu aizsargājošo izolāciju un izraisīt elektroapdraudējumus. Regulāri, bieži un rūpīgi izsūciet elektroinstrumentu caur ventilācijas atverēm vai izpūtiet ar sausu gaisu. Iepriekš atvienot elektroinstrumentu no energopadeves un darba laikā valkāt aizsargbrilles un pretputekļu masku. Izpūšanas laikā pievērst uzmanību tam, lai ir nodrošināta pietiekama nosūkšana. Mašīna neieslēdzas. Aktivizējusies aizsardzības pret atkārtotu ieslēgšanos drošības ietaise. Ja kontaktdakša ir iesprausta, kamēr mašīna bijusi ieslēgta, vai pēc pārrāvuma ir atjaunojusies strāvas padeve, mašīna neieslēgsies. Mašīnu nepieciešams izslēgt un no jauna ieslēgt. Tikai WEV 850-115, WEV 850-125, WEQ 1400- 125: Slodzes apgriezienu skaits samazinās. Noslogojums ir pārāk augsts! Ļaut mašīnai darboties tukšgaitā, līdz tā ir atdzisusi. Izmantojiet tikai Metabo oriģinālos piederumus. Skat. 4. lappusi. Lietojiet tikai piederumus, kuri atbilst šajās lietošanas instrukcijās norādītajām prasībām un specifikācijām. A Griezējdisku aizsargvāka skava/ aizsargvāks griešanai Paredzēts darbam ar griezējdiskiem, dimanta griezējdiskiem. Izmantojot griezējdisku

10. Traucējumu novēršana

(atkarībā no aprīkojuma)

aizsargvāka skavu, aizsargvāks top par aizsargvāku griešanai. B Aizsargvāks ar nosūkšanas funkciju griešanai Paredzēts darbam ar dimanta griezējdiskiem, respektīvi, akmens plākšņu sadalīšanai. Ar īscauruli akmens putekļu nosūkšanai ar atbilstošu nosūcēju. C Roku aizsardzība Paredzēts darbam ar balsta diskiem, šķīvjveida slīpripām, stiepļu sukām un flīžu dimanta kroņurbjiem. Uzlikt roku aizsargelementu zem sānu papildu roktura. D Uzgrieznis ar diviem caurumiem (12) E M-Quick spriegošanas uzgrieznis (1) F Spriegošanas uzgrieznis (nav nepieciešami instrumenti) (14) Pilnīgu piederumu klāstu skatiet vietnē www.metabo.com vai piederumu katalogā. Elektroinstrumentu remontu drīkst veikt TIKAI kvalificēti elektriķi! Ja Jūsu Metabo elektroinstrumentam nepieciešams remonts, lūdzu, sazinieties ar Metabo apkalpošanas centru. Adreses skatiet vietnē www.metabo.com. Rezerves daļu sarakstus varat lejupielādēt vietnē www.metabo.com. Slīpēšanas procesā veidojošies putekļi var saturēt kaitīgas vielas: aizliegts utilizēt līdz ar sadzīves atkritumiem. Tos nepieciešams nogādāt atkritumu savākšanas punktos īpašiem atkritumiem. Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecīgos spēkā esošos likumus un noteikumus. Attiecas tikai uz ES valstīm: nekādā gadī- jumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem. Saskaņā ar Eiropas vadlīniju 2012/19/ES par nolie- totu elektronisko un elektrisko aprīkojumu un tās īstenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atsevišķi un jānodod videi nekaitīgai pārstrādei otrreizējo izejvielu iegūšanai.

3. lappusē norādīto specifikāciju paskaidrojumi. Šī

informācija var tikt mainīta tehnoloģiju attīstības rezultātā. Ø =piederuma maks. diametrs

max,1 =piederuma maks. pieļaujamais biezums iespīlēšanas zonā, ja izmanto uzgriezni ar diviem caurumiem (12)

max,2 =piederuma maks. pieļaujamais biezums iespīlēšanas zonā, ja izmanto M-Quick spriegošanas uzgriezni (1)

max,3 =piederuma maks. pieļaujamais biezums iespīlēšanas zonā, ja izmanto spriegošanas uzgriezni (manuāli bez instrumentiem) (14)

max,4 =rupjslīpēšanas ripa/griezējdisks: piederuma maks. pieļaujamais biezums M =vārpstas vītne l =slīpēšanas vārpstas garums n* =apgriezienu skaits tukšgaitā (maksimālais apgriezienu skaits)

• =apgriezienu skaits tukšgaitā (iestatāms)

=nominālā patērējamā jauda

=izejas jauda m =svars bez elektrotīkla vada Mērītās vērtības noteiktas atbilstoši EN 60745. Ierīces aizsardzības klase — II ~ maiņstrāva Norādītās tehniskās specifikācijas ir pakļautas pielaidēm (atbilstoši attiecināmajiem normatīviem). Emisiju vērtības Izmantojot šīs vērtības, ir iespējams novērtēt šī elektroinstrumenta emisiju daudzumu un salīdzināt šīs vērtības ar citu elektroinstrumentu radīto emisiju daudzumu. Faktiskās vērtības var būt lielākas vai mazākas atkarībā no attiecīgā pielietojuma veida un piederuma vai elektroinstrumenta stāvokļa. Prognozējot vērtības, ir jāņem vērā arī darba pārtraukumi un neregulāras izmantošanas periodi. Vadoties pēc prognozētajām emisiju vērtībām, norādiet lietotājam drošības profilakses pasākumus, piemēram, veicamās organizatoriskās darbības. Vibrācijas kopējā vērtība (trīs virzienu vektoru summa), noteikta saskaņā ar EN 60745:

h, SG = vibrāciju emisijas vērtība (virsmu slīpēšana)

h, DS = vibrāciju emisijas vērtība (slīpēšana ar šķīvjveida ripu)

h,SG/DS = kļūdas koeficients (vibrācijas) A tipa efektīvie uztvertās skaņas līmeņi

= skaņas spiediena līmenis

= skaņas jaudas līmenis

= kļūdas koeficients Izmantojiet dzirdes aizsardzības līdzekļus!

13. Vides aizsardzība

14. Tehniskās specifikācijasar
