| Produkta veids | Slīpmašīna (leņķa slīpmašīna) |
| Zīmols | Metabo |
| Modelis | W 26230 MVT |
| Maks. instrumenta diametrs | 230 mm |
| Aizsardzības klase | II (dubultā izolācija) |
| Vārpstas bloķēšana | Jā, ar spiedpogu |
| Aizsargvāks | Regulējams bez instrumentiem (saliekamā aizdare) |
| Galvenais rokturis | Rotējošs, 2 pozīcijas (90° katrā pusē) |
| Papildu rokturis | Jā, ar vibrāciju slāpēšanu (atkarībā no versijas) |
| Ātrā fiksācijas uzgrieznis | Jā (Quick, atkarībā no versijas) |
| Standarta fiksācijas uzgrieznis | Jā, ar tapu atslēgu |
| Ieslēgšana | Tīkla pievienošana ar aizsargslēdzi RCD 30 mA |
| Tīrīšana | Regulāri izsūkt ventilācijas spraugas |
| Remonts | Kvalificēts elektriķis; Metabo rezerves daļas pieejamas tiešsaistē |
| Saderīgi piederumi | Slīpēšanas diski, griešanas diski, metāla birstes, abrazīvie diski utt. |
| Ieteicamais aizsargaprīkojums | Aizsargbrilles, dzirdes aizsardzība, putekļu maska, cimdi |
| Atbilstoša lietošana | Slīpēšana, pulēšana, tīrīšana ar birsti, griešana (bez ūdens) |
Bieži uzdotie jautājumi - W 26230 MVT METABO
Lietotāju jautājumi par W 26230 MVT METABO
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Dzirnaviņas PDF formātā bez maksas! Atrodiet savu rokasgrāmatu W 26230 MVT - METABO un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. W 26230 MVT zīmola METABO.
LIETOŠANAS INSTRUKCIJA W 26230 MVT METABO

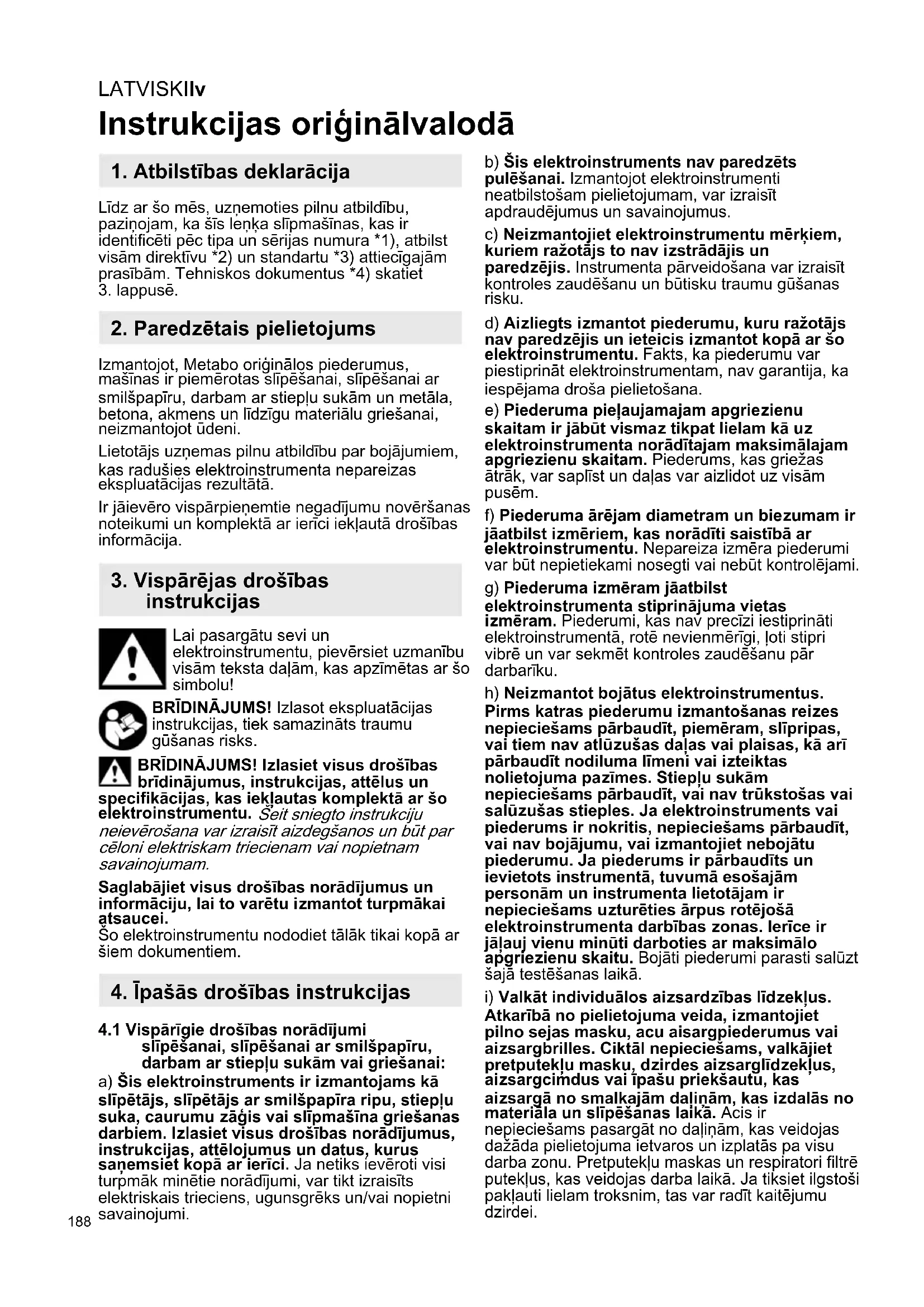

Iv Instrukcijas originālvalodā 188
1. Atbilstības deklarācija
Līdz ar šo mēs, uzņemoties pilnu atbildību, paziņojam, ka šīs leņka slīpmašīnas, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu *2) un standartu *3) attiecīgajām prasībām. Tehniskos dokumentus *4) skatiet 3. lappusē.
2. Paredzētais pielietojums
Izmantojot, Metabo originālos piederumus, mašīnas ir piemērotas slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stieplu sukām un metāla, betona, akmens un līdzīgu materiālu griešanai, neizmantojot ūdeni.
Lietotājs uzņemas pilnu atbildību par bojājumiem, kas radušies elektroinstrumenta nepareizas ekspluatācijas rezultātā.
Ir jāievēro vispārpienemtie negadījumu novēršanas noteikumi un komplektā ar ierīci iekļautā drošības informācija.
3. Vispārējas drošības instrukcijas
Lai pasargātu sevi un elektroinstrumentu, pievērsiet uzmanību visām teksta daļām, kas apzīmētas ar šo simbolu!
BRĪDINĀJUMS! Izlasot ekspluatācijas instrukcijas, tiek samazināts traumu gūšanas risks.
BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus, instrukcijas, attēlus un specifikācijas, kas iekļautas komplektā ar šo elektroinstrumentu. Šeit sniegto instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskam triecienam vai nopietnam savainojumam.
Saglabājiet visus drošības norādījumus un informāciju, lai to varētu izmantot turpmākai atsaucei.
Šo elektroinstrumentu nododiet tālāk tikai kopā ar šiem dokumentiem.
4. īpašās drošības instrukcijas
4.1 Vispārīgie drošības norādījumi slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stieplu sukām vai griešanai:
a) Šis elektroinstruments ir izmantojams kā slīpētājs, slīpētājs ar smilšpapīra ripu, stieplu suka, caurumu zāgis vai slīpmašina griešanas darbiem. Izlasiet visus drošības norādījumus, instrukcijas, attēlojumus un datus, kurus saņemsiet kopā ar ierīci. Ja netiks īevēroti visi turpmāk minētie norādījumi, var tikt izraisīts elektriskais trieciens, ugunsgrēks un/vai nopietni savainojumi.
b) Šis elektroinstruments nav paredzēts pulēšanai. Izmantojot elektroinstrumenti neatbilstošam pielietojumam, var izraisīt apdraudējumus un savainojumus.
c) Neizmantojiet elektroinstrumentu mērķiem, kuriem ražotājs to nav izstrādājis un paredzējis. Instrumenta pārveidošana var izraisīt kontroles zaudēšanu un būtisku traumu gūšanas risku.
d) Aizliegts izmantot piederumu, kuru ražotājs nav paredzējis un ieteicis izmantot kopā ar šo elektroinstrumentu. Fakts, ka piederumu var piestiprināt elektroinstrumentam, nav garantija, ka iespējama droša pielietošana.
e) Piederuma pieļaujamajam apgriezienu skaitam ir jābūt vismaz tikpat lielam kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam. Piederums, kas griežas ātrāk, var saplīst un daļas var aizlidot uz visām pusēm.
f) Piederuma ārējam diametram un biezumam ir jāatbilst izmēriem, kas norādīti saistībā ar elektroinstrumentu. Nepareiza izmēra piederumi var būt nepietiekami nosegti vai nebūt kontrolējami.
g) Piederuma izmēram jāatbilst elektroinstrumenta stiprinājuma vietas izmēram. Piederumi, kas nav precīzi iestiprināti elektroinstrumentā, rotē nevienmērīgi, ľoti stipri vibrē un var sekmēt kontroles zaudēšanu pār darbarīku.
h) Neizmantot bojātus elektroinstrumentus. Pirms katras piederumu izmantošanas reizes nepieciešams pārbaudīt, piemēram, slīpripas, vai tiem nav atlūzušas daļas vai plaisas, kā arī pārbaudīt nodiluma līmeni vai izteiktas nolietojuma pazīmes. Stieplu sukām nepieciešams pārbaudīt, vai nav trūkstošas vai salūzušas stieples. Ja elektroinstruments vai piederums ir nokritis, nepieciešams pārbaudīt, vai nav bojājumu, vai izmantojiet nebojātu piederumu. Ja piederums ir pārbaudīts un ievietots instrumentā, tuvumā esošajām personām un instrumenta lietotājam ir nepieciešams uzturēties ārpus rotējošā elektroinstrumenta darbības zonas. lerīce ir jāļauj vienu minūti darboties ar maksimālo apgriezienu skaitu. Bojāti piederumi parasti salūzt šajā testēšanas laikā.
i) Valkāt individuālos aizsardzības līdzekļus. Atkarībā no pielietojuma veida, izmantojiet pilno sejas masku, acu aisargpiederumus vai aizsargbrilles. Ciktāl nepieciešams, valkājiet pretputekļu masku, dzirdes aizsarglīdzekļus, aizsargcimdus vai īpašu priekšautu, kas aizsargā no smalkajām dalinām, kas izdalās no materiāla un slīpēšanas laikā. Acis ir nepieciešams pasargāt no dalinām, kas veidojas dažāda pielietojuma ietvaros un izplatās pa visu darba zonu. Pretputekļu maskas un respiratori filtrē putekļus, kas veidojas darba laikā. Ja tiksiet ilgstoši pakļauti lielam troksnim, tas var radīt kaitējumu dzirdei.
j) Ja telpā ir citas personas, nodrošiniet, lai tās uzturās drošā attālumā no Jūsu darba zonas. Ikvienai personai, kura ienāk darba zonā, nepieciešams valkāt individuālos aizsardzības līdzekļus. Atlūzušas daļas no veidgabaliem vai salūzuši piederumi var aizlidot pa gaisu un izraisīt savainojumus ārpus tiešās darba zonas.
k) Ja veicamo darbu laikā pastāv risks, ka elektroinstruments var skart slēptus elektrības vadus vai paša barošanas kabeli, satveriet instrumentu tikai aiz izolētajiem rokturiem. Ja notiks saskare ar vadu, kas atrodas zem sprieguma, elektroinstrumenta neizolētās metāla daļas ari var nonākt zem sprieguma un lietotājs var saņemt elektriskās strāvas triecienu.
l) Turiet barošanas kabeli drošā attālumā no rotējošajām piederumu daļām. Ja zaudēsiet kontroli pār ierīci, var tik pāršķelts vai skarts barošanas kabelis un Jūsu plauksta vai roka var nonākt rotējošajā piederumā.
m) Nekad nenovietojiet elektroinstrumentu malā, kamēr piederums nav pilnībā apstājies. Rotējošais piederums var nonākt saskarē ar pamatni, uz kuru to novietot, tādējādi Jūs varat zaudēt kontroli pār elektroinstrumentu.
n) Elektroinstruments nedrikst darboties, kamēr pārvietojaties ar to rokās. Rotējošais piederums var nejauši saskarties ar Jūsu apgērbi un piederums var ieurbties Jūsu kermenī.
o) Regulāri iztīriet elektroinstrumenta ventilācijas atveres. Gaisa pūtējs ilevelk puteklus korpusā un liels metāla puteklu daudzums var izraisīt elektriskā trieciena apdraudējumu.
p) Neizmantot elektroinstrumentu degošu materiālu tuvumā. Dzirksteles var aizdedzināt šādus materiālus.
q) Neizmantot piederumus, kam nepieciešami škidri dzesēšanas līdzekļi. Ūdens vai citu škidru džesēšanas līdzekļu izmantošanas var izraisīt elektrisko triecienu.
4.2 Pretsitiens un atbilstošie drošības norādījumi
Pretsitiens ir pēkšņa reakcija, kas rodas, ja piederums ir noblokējies vai aizkēries, piemēram, slīpripa, škīvjveida slīpripa, stieplu suka utt. Aizkeršanās vai noblokēšanās izraisa piederuma tūlītēju apstāšanos. Tā rezultātā nekontrolēts elektroinstruments paātrināti darbojas pretēji piederuma rotēšanas virzienam blokētajā vietā.
Piemēram, ja slīpripa ir aizkērusies vai nobloķējusies veidgabalā, slīpripas mala, kas iestrēgusi veidgabalā, var nolūzt vai izraisīt pretsitienu. Tas nozīmē, ka slīpripa virzīsies operatora virzienā vai pretējā virzienā, atkarībā no slīpripas rotācijas virziena blokētajā vietā. Procesa laikā slīpripas var arī salūzt.
Pretsitiens ir elektroinstrumenta nepareizas un/vai klūdainas pielietošanas rezultāts. To iespējams novērst, ja tiek ievēroti turpmāk minētie preventīvie pasākumi.
a) Satveriet cieši elektroinstrumentu un novietojiet kermani un rokas tā, lai būtu
iespējams novērst pretsitienus. Vienmēr izmantot papildu rokturi, ja tāds pieejams, lai maksimālās darbības jaudas laikā būtu maksimālā kontrole pār pretsitienu vai reakcijas momentiem. Pretsitienu un reakcijas momentu ietekmi iespējams novērts, ja tiek ievēroti turpmāk minētie preventīvie pasākumi.
b) Nekad nelikt rokas rotējošā piederuma tuvumā. Pretsitiena gadījumā piederums var pārvirzīties pāri Jūsu rokai.
c) Ar kernenii izvairīties no zonas, kurā elektroinstruments tiek virzīts pretsitiena gadījumā. Pretsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas rotācijas virzienam blokētajā vietā.
d) Īpaši uzmanīgi nepieciešams strādāt stūru, asu malu un tml. vietās. Nepieciešams novērst iespēju, ka piederumi atduras pret veidgabalu un aizkeras aiz tā. Apstrādājot stūrus, asas malas vai atlecot, rotējošajam piederumam ir raksturīgi aizkerties. Sādi tiek izraisīta kontroles zaudēšana vai pretsitiens.
e) Koka griešanai neizmantot motorzāga asmeni, segmentētu dimanta griezējdisku ar segmentu astspari, kas lielāka par 10 mm vai zāga asmeni ar zobiem. Sādi piederumi bieži vien izraisa pretsitienu un kontroles zaudēšanu.
4.3 Īpaši drošības norādījumi slīpēšanai un griešanai:
a) Izmantojiet tikai elektroinstrumentam apstiprinātu slīpripu un tai paredzēto aizsargapvalku. Slīpripas, kas nav paredzētas elektroinstrumentam, var nebūtu iespējams pietiekami aizsegt un tādēl tās nav drošas.
b) Izliektas slīpripas nepieciešams uzlikt tā, lai to slīpēšanas virsma neizvirzītos pāri aizsargvāka malai. Nepareizi uzmontētu slīpripu, kas izvirzās pāri aizsargvāka malai, nav iespējams atbilstoši aizsegt.
c) Aizsargapvalkam jābūt droši uzliktam elektroinstrumentam un maksimālās drošības nolūkā iestatītam tā, lai operatoram būtu redzama tikai pati mazākā slīpripas daļa. Aizsargapvalks palīdz pasargāt operatoru no atlūzušām daļā, nejaušu saskari ar slīpripu, kā arī dzirkstelēm, kas varētu aizdedzināt apgērbu.
d) Slīpripas atlauts izmantot tikai ieteiktajiem pielietojuma veidiem. Piemēram, ir aizliegts slīpēt ar griezejdiska sānu virsmu. Griezejdiski ir paredzēti materiāla nogriešanai, izmantojot diska malu. Piemērojot spēku no sāna, šie diski var salūzt.
e) Vienmēr izmantojiet izvēlētajai slīpripai atbilstoša izmēra un formas nebojātus piespiedējatlokus. Piemēroti atloki atbalsta slīpripu un mazina iespēju, ka tā salūzt. Griezējdiskiem paredzētie atloki var atšķirties no atlokiem, kas paredzēti citām slīpripām.
f) Neizmantot nolietotas slīpripas, kas paredzētas lielākiem elektroinstrumentiem. Lielākiem elektroinstrumentiem paredzētas slīpripas nav piemērotas lielam apgriezienu
LATVISKIIv
skaitam, kādu pielieto maziem elektroinstrumentiem, un tādēl tās var salūzt.
g) Izmantojot diskus ar divkāršu pielietojumu, vienmēr izmantojiet veicamajam pielietojumam atbilstošu aizsargapvalku. Neizmantojot pareizo aizsargapvalku, var nebūt nodrošināta vēlamā aizsardzība, kas var izraisīt smagas traumas vai nāvi.
4.4 Vēl papildus drošības norādījumi griešanai:
a) Izvairieties no griezējdiska noblokešanās vai pārāk liela piespiešanas spēka. Neveikt pārāk dzilus iegriezumus. Griezejdiska pārslodze palielina tā noslodzi un iespēju deformēties vai noblokēties un tādējādi paaugstina pretistiena vai diska salūzšanas risku.
b) Izvairieties uzturēties griezējdiska rotācijas zonas priekšā vai aizmugurē. Ja virzāt griezējdisku veidgabalā prom no sevis, pretsitiena gadījumā elektroinstruments ar rotējošo disku var tikt uzmests Jums tieši virsū.
c) Gadījumā, ja griezējdisks iestrēgst vai ja pārtraucat darbu, izslēdziet elektroinstrumentu un turiet to mierīgi, līdz tā pilnībā apstājas. Nekad nemēģiniet izvilkt no griezuma vietas vēl rotējošu griezējdisku, citādi var izraisīties pretsītiens. Nosakiet un novērsiet iestrēgšanas iemeslu.
d) Neieslēdziet elektroinstrumentu no jauna, kamēr tās vēl atrodas veidgabalā. Vispirms ľaujiet griezējdiskam sasniegt maksimālo apgriezienu skaitu un tikai pēc tam uzmanīgi turpiniet veikt griešanu. Pretējā gadījumā disks var iekerties, izlēkt no veidgabala vai izraisīt pretsitienu.
e) Atbalstiet plāksnes vai lielu veidgabalus, lai mazinātu pretsitiena risku, ko varētu izraisīt iestrēdzis griezējdisks. Lieli veidgabali var izliekties dēl sava svara. Veidgabals atbalstāms abās diska pusē, turklāt, gan griēšanas līnijas tuvumā, gan malā.
f) Esiet īpaši uzmanīgi ar "kabatveida griezumiem" esošajās sienās vai citās nepārredzamās vieṭās. levirzītais griezējdisks var izraisīt pretsitienu, ja tiek griezti gāzes vai ūdens cauruļvadi, elektrības vadi vai citī objekti.
g) Neveiciet griezumus ar izliekumu. Griezējdiska pārslodze palielina tā noslodzi un iespēju deformēties vai noblokēties un tādējādi paaugstina pretistiena vai diska salūzšanas risku, kas var izraisīt smagas traumas.
4.5 Īpaši drošības norādījumi slīpējot ar smilšpapīra ripām:
a) Izmantojiet pareizā izmēra slīpripas un ievērojiet ražotāja norādījumus par pareizu slīpripu izvēli. Slīpripas, kas izvirzās pāri škīvjveida slīpripai, var izraisīt savainojumus, kā arī aizkeršanos, ripu saplīšanu vai pretsitienu.
4.6 Īpaši drošības norādījumi darbam ar stieplu sukām:
a) levērojiet, ka stieplu sukas zaudē stieples daļas arī ikdienišķos darba apstākļos. Nepārslogojiet stieples ar pārāk lielu piespiešanas spēku. Prom lidojošas stieplu daļas var viegli iedurties apgērbā un/vai ādā. b) Ja ir ieteikts izmantot aizsargapvalku, novērsiet iespēju, ka aizsargapvalks saskaras ar stieplu suku. Piespiešanas un centrbēdzes spēka ietekmē škīvjveida un kausveida sukas var palielināt savu diametru.
4.7 Papildu drošības norādījumi:
BRĪDINĀJUMS! – Vienmēr valkājiet aizsargbrilles!
Izmantojiet dzirdes aizsardzības līdzekļus.
BRĪDINĀJUMS! – Vienmēr vadiet elektroinstrumentu, satverot to ar abām rokām.
Strādājot ar griezējdiskiem, neizmantojiet kausveida slīpēšana diska aizsargapvalku. Darbam ar griezējdiskiem drošības nolūkos
ir nepieciešams izmantot aizsargapvalku griezējdiskiem.
Neizmantot segmentētu dimanta griezējdisku ar segmentu iegriezumiem, kas lielāki par 10 mm. Aṭlauti ir tikai segmenti ar negatīvu griešanas lenķi. Lietojiet saliktos griezējdiskus tikai tad, ja tie ir rūdīti.
Izmantot elastīgus starpslāņus, ja tādi nodrošināti līdz ar slīpēšanas piederumu un ja tādas prasības minētas instrukcijā.
levērot instrumenta vai piederumu ražotāja norādījumus! Sargāt ripas no taukvielām un triecieniem!
Piederumi uzglabājami un izmantojami rūpīgi atbilstoši ražotāja norādījumiem.
Nekādā gadījumā neizmantojiet griezējripas raupjās slīpēšanas vai slīpēšanas darbiem! Neradiet sānisku spiedienu uz griezējripām.
Veidgabalam ir jābūt novietotam stingri, stabili un nodrošināti pret izslīdēšanu, piemēram, izmantojot spriegošanas iekārtas. Lielus veidgabalus nepieciešams pietiekami atbalstīt.
Ja izmanto piederumus ar vītnu ieliktni, vāprstas gals nedrīkst pieskarties slīpēšanas instrumenta perforētajai pamatnei. Pievērst uzmanību tam, lai vītne piederumā ir pietiekami gara, lai atbilstu vārpstas garumam. Piederuma vītnei ir jāatbilst vārpstas vītnei. Vārpstas garumu un vītni skatiet 3. lpp. un nodalā 14. Tehniskie dati.
leteicams izmantot piemērotu stacionāru nosūkšanas iekārtu. Vienmēr pieslēgt noplūdes strāvas (FI) aizsargslēdzi (RCD) ar aktivizēšanas strāvas robežvērtību maks. 30 mA. Ja lenķa slīpmašīnu ir izslēdzis noplūdes strāvas aizsargslēdzis, mašīnu nepieciešams pārbaudīt un iztīrīt. Sk. nodalu 9. Tīrīšana.
Aizliegts izmantot bojātus, neapaļus vai vibrējošus instrumentus.
Izvairīties no gāzes vai ūdens cauruļvadu, elektrības vadu un nesošos sienu (statikas) bojājumiem.
Pirms veikt jebkādus iestatīšanas, piederumu nomaiņas vai tehniskās apkopes darbus, izvelciet spraudni no kontaktligzdas.
Bojātu vai saplaisājušu papildu rokturi ir nepieciešams nomainīt. Nedarbināt mašīnu, ja ir bojāts tās papildu rokturis.
Bojātu vai saplaisājušu aizsargvāku ir nepieciešams nomainīt. Nedarbināt mašīnu, ja ir bojāts tās aizsargvāks.
Neieslēgt mašīnu, ja trūkst vai ir bojātas ierīces dalas vai drošības ietaises.
Mašinām ar laidenu palaišanu (atpazīstamas pēc „WE...“ tipa nosaukumā): ja mašina pēc ieslēgšanas loti ātri paātrinās līdz maksimālajam apgriezienu skaitam, pastāv traucējumi elektroniskās sistēmas darbībā. Citas drošībai būtiskas elektroniskās funkcijas vairs nav pieejamas. Nekavējoties lieciet veikt remontu mašinai (sk. nodalu 12.).
Nostipriniet mazus veidgabalus. Piemēram, iespīlējiet ar skrūvspīlēm.
Ja pie atloka uzstādīti diski ar divkāršu pielietojumu (kombinētie slīpēšanas un griešanas diski), drīkst izmantot tikai šādus aizsargapvalku tipus: A tips, C tips.
Pareizā aizsargapvalka lietošana:
Nepareizā aizsargapvalka izmantošana var izraisīt kontroles zaudēšanu, kas var izraisīt smagus savainojumus. Nepareizas izmantošanas piemēri:
- Izmantojot A tipa aizsargu sānu slīpēšanai, aizsargapvalks un veidgabals var traucēt viens otram, kā rezultātā var rasties nepietiekama kontrole;
- Izmantojot griešanai B tipa aizsargapvalku ar saliktajiem griezējdiskiem ir palielināts risks tikt pakļautam dzirkstelēm un slīpēšanas daļinām, kā arī diska fragmentiem, griezējdiska lūzuma gadījumā.
- Izmantojot A, B, C tipa aizsargapvalku betona vai mūra griešanai vai sānu slīpēšanai, pastāv palielināts risks no putekļu iedarbības kā arī kontroles zaudēšanas ar atsitiena sekām.
- Izmantojot A, B, C tipa aizsargapvalku ar suku ar diska pamatni, kas ir biezāka par pieļaujamo, drātis var atsisties pret aizsargapvalku, kas var izraisīt drāšu lūšanu.
Vienmēr izmantot aizsargapvalku, kas atbilst piederumam. Skatiet 11.. nodaļu.
Puteklu iedarbības samazināšana:
BRĪDINĀJUMS! - Atseviški putekli, kas
veidojas, slīpējot ar smilšpapīru, zāgējot,
slīpējot, urbjot un veicot citus darbus, satur kīmiskas vielas, par kurām ir zināms, ka tās ir kancerogēnas, var izraisīt iedzimtas anomālijas vai kaitēt reproduktīvajai sistēmai. Daži šo kīmisko vielu piemēri:
- svins no svinu saturoša pārklājuma,
- minerālvielas saturoši putekli no būvkieğeliem, cementa un citiem būvniecības materiāliem un - arsēns un hroms no kīmiski apstrādāta kokmateriāla.
Risku līmenis atšķiras atkarībā no slodzes, proti, atkarībā no tā, cik bieži veicat attiecīgos darbus. Lai mazinātu slodzi, ko izraisa attiecīgās kīmiskās vielas: vienmēr strādājiet labi ventilētās vietās un valkājiet apstiprinātus individuālās aizsardzības līdzekļus, piemēram, pretputekļu maskas, kas ir īpaši paredzētas mikroskopisku dalīņu izfiltrēšanai.
Tas attiecas uz putekliem no citiem darba materiāliem, piemēram, atseviškiem koksnes veidiem (piemēram, ozola vai dižskābārža putekļi), metāliem, azbesta. Citas zināmas slimības ir, piemēram, alerģiskas reacijas, elpceļu slimības. Nepieļaujiet putekļu iekļūšanu organismā.
levērojiet atbilstošās direktīvas un valsts noteikumus attiecībā uz materiālu, personālu, pielietošanas veidu un darba vietu (piemēram, arodveselības un darba drošības, utilizācijas noteikumus).
Nodrošiniet dalīņu savākšanu avota tuvumā, nepieļaujiet to noklūšanu apkārtējā vidē.
Izmantojiet konkrētam darbam piemērotus piederumus. Šādā veidā tiek nodrošināts, ka vidē nekontrolēti nonāk mazāks daļinų daudzums.
Izmantojiet piemērotu putekļu savākšanas ierīci.
Puteklu ietekmi palīdzēs samazināt šie pasākumi:
- nevērsiet izplūstošo daļinu un izplūdes gaisa plūsmu pret sevi, klātesošajiem vai putekļu nosēdumiem;
- izmantojiet skaidu/puteklu savākšanas ierīci un/vai gaisa attīrītājus;
- nodrošiniet labu darba vietas ventilāciju un uzturiet to tīru, izmantojot putekļu sūcēju. Slaucīšana vai pūšana liks putekļiem pacelties gaisā.
- Izsūciet aizsargapgērbu ar putekļu sūcēju vai izmazgājiet to. Netīriet apgērbu, nopūšot to ar gaisu, izdauzot vai izsukājot.
5. Pārskats
Skat. 2. lappusi.
1 Quick spriegošanas uzgrieznis *
2 balstatloks *
3 vārpsta
4 W .A....: Autobalancer balstatloks (nav nonemams) *
5 vārpstas fiksācijas poga
6 elektroniskās sistēmas signāla indikators *
7 Rokturis
8 sprūdmehānisms (aizsardzībai pret neparedzētu ieslēgšanu; pēc nepieciešamības - ieslēgšanai ilgstošas darbības režīmā) *
9 piespiežams slēdzis (ieslēgšanai/izslēgšanai)
10 poga (galvenā roktura pagriešanai)
11 galvenais rokturis
12 papildu rokturis / papildu rokturis ar vibrāciju amortizatoru
13 aizsargvāks
14 spriegošanas uzgrieznis *
LATVISKIIv
15 divu caurumu uzgriežnu atslēga *
16 spriegotājslēgmehānisms (aizsargvāka regulēšanai, neizmantojot instrumentus)
17 skrūve (spriegošanas spēka iestatītšanai spriegotājslēgmehānismam)
* atkarībā no aprīkojuma / nav iekļauts piegādes komplektācijā
6. levade ekspluatācijā
Pirms pievienošanas elektrotiklam pārliecinieties, ka strāvas sprieguma unences nominālās vērtības, kas norādītas uzhes, atbilst elektroenergijas padevei.
Vienmēr pieslēgt noplūdes strāvas (FI) aizsargslēdzi (RCD) ar aktivizēšanas strāvas žvērtību maks. 30 mA.
Izmantot tikai tādus pagarinātāju vadus, kuru minimālais škērsgriezums ir 1,5 mm². Pagarinātāja vadiem jābūt’ piemērotiem mašīnas jaudai (sk. tehniskos datus). Ja izmantojat vadu saivu, vienmēr pilnībā notīt vadu.
6.1 Papildu roktura uzmontēšana
Strādāt tikai ar uzmontētu papildu (12) rokturi! Papildu rokturi manuāli cieši ieskrūvēt ajā, vidējā vai labājā vītnes atverē (pēc eciešamības).
6.2 Aizsargvāka uzmontēšana
Pirms ekspluatācijas uzsākšanas: uzlikt aizsargvāku.
Drošības nolūkos izmantojiet tikai attiecīgajam piederumam atbilstošu argapvalku! Nepareizā aizsargapvalka ntošana var izraisīt kontroles zaudēšanu, kas zraisīt smagus savainojumus. Sk. arī nodalu Piederumi!
Sk. 2. lpp., att. F.
- Atvērt spriegotājslēgmehānismu (16). Uzlikt aizsargvāku (13) norādītajā pozīcijā.
- Pagriezt aizsargvāku tā, lai aizsegtā puse būtu pavērsta pret lietotāju.
- Aizvērt spriegotājslēgmehānismu.
- Ja nepieciešams, palielināt spriegotājslēgmehānisma nospriegojumu, pievelkot skrūvi (17) (kad spriegotājslēgmehānisms atvērts).
Izmantot tikai tādus piederumus, kas uzmontētā stāvoklī ir vismaz par 3,4 mm mazāki par aizsargvāku.
6.3 Grozāms galvenais rokturis
Strādāt tikai ar nofiksētu galveno (11) rokturi. Sk. 2. lpp., C att.
- lespiest pogu (10).
- Galveno rokturi (11) var tagad pagriezt uz abām pusēm par 90° un nofiksēt.
- Pārbaudīt, vai ir droši nofiksējies: galvenajam rokturim (11) jābūt nofiksētam un tas nedrīkst pagriezties.
6.4 Elektrotikla pieslēgums
Elektrotīkla kontaktligzdām jābūt nodrošinātām ar inertiem kūstošiem drošinātājiem vai vada drošības slēdzi.
Mašīnas ar „WE...“ tipa nosaukumā: (ar iebūvētu automātisku padeves strāvas ierobežošanu (laidena palaide)) Elektrotīkla kontaktligzdām var būt nodrošinātas arī ar bezinerciāliem kūstošiem drošinātājiem vai vada drošības slēdzi.
7. Slīpripas montāža
Pirms visa veida aprīkošanas darbiem: izvilkt kontaktdakšu no kontaktligzdas. Mašinai izslēgtai un vārpsta nedrīkst darboties.
Darbam ar griezejdiskiem drošibas nolūkos ir nepieciešams izmantot aizsargvāku ējdiskiem (sk. nodalu 11. Piederumi).
7.1 Vārpstas fiksācija
Vārpstas fiksācijas pogu (5) iespiest tikai tad, kad vārpsta pilnībā apstājusies.
- lespiest vārpstas fiksācijas pogu (5) un manuāli pagriezt vārpstu (3), līdz dzirdami nofiksējas vārpstas fiksācijas poga.
7.2 Slīpripas uzlikšana
Sk. 2. lpp., D att.
Mašinas ar apzimējumu W 2..., WE 2...:
- Uzlikt vārpstai balstatloku (2). Atloks ir novietots pareizi, ja to nav iespējams uz vārpstas pagriezt.
- Atbilstoši norādēm attēlā D, uzlikt slīpripū už balstatloka (2).
Slīpripai ir vienmērīgi jāpieguļ balstatlokam.
Mašinas ar apzimējumu W...A 2...:
Autobalancer balstatloks (4) ir stingri uzlikts vārpstai. Kā tas lenka slīpmašīnām ir emts, nonemams balstatloks nav eciešams.
Autobalancer balstatloka (4), slīpripas un Quick spriegošanas uzgriežna (1) vai gošanas uzgriežna (14) saskares virsmām tīrām. Pēc nepieciešamības notīrīt.
- Uzlikt slīpripu uz Autobalancer atlokbalstu (4). Slīpripai ir vienmērīgi jāpiegul Autobalancer balstatlokam.
7.3 Quick spriegošanas uzgriežna nostiprināšana/atskrūvēšana (atkarībā no aprīkojuma)
Quick spriegošanas uzgriežna (1) nostiprināšana:
Ja piederums spriegošanas zonā ir biezāks par 8 mm, nedrīkst izmantot Quick gošanas uzgriezni! Tādā gadījumā izmantojiet
spriegošanas uzgriezni (14) ar divu caurumu uzgriežnu atslēgu (15).
Izmantot tikai tehniski nevainojamu un nebojātu Quick spriegošanas uzgriezni:
bultiņai jārāda atveres virzienā pie ārējā gredzena (sk. att., 2. lpp.).
- Nofiksēt vārpstu (sk. nodalu 7.1).
- Novietot Quick spriegošanas uzgriezni (1) uz vārpstas (3). Sk. attēlu, 2. lpp.
- Pie apskavas manuāli pievilkt Quick spriegošanas uzgriezni pulksteņa rādītāja virzienā.
- Spēcīgi pagriežot slīpripu pulksteņa rādītāja virzienā, pievilkt Quick spriegošanas uzgriezni.
Mašinām ar apzīmējumu W...B... nosaukumā pie pēdējiem 180° ir jūtama paaugstināta pretestība.
Quick spriegošanas uzgriežna (1) atskrūvēšana:
- Nofiksēt vārpstu (sk. nodalu 7.1).
- Atskrūvēt Quick spriegošanas uzgriezni (1) pretēji pulksteņa rādītāja virzienam.
7.4 Spriegošanas uzgriežna nostiprināšana/atskrūvēšana (atkarībā no aprīkojuma)
Spriegošanas uzgriežna (14) nostiprināšana:
Spriegošanas uzgriežna 2 puses atškiras.
Spriegošanas uzgrieznis ir uzskrūvējams uz vārpstas šādi:
Sk. 2. lpp., att. E.
- A) Plānām slīpripām:
Spriegošanas uzgriežna apcilnis (14) ir pavērsts uz augšu, lai varētu droši iespīlēt plāno slīpripu.
B) Biezām slīpripām:
Spriegošanas uzgriežna apcilnis (14) ir pavērsts uz leju, lai varētu spriegošanas uzgriezni droši uzlikt vārpstai.
- Nofiksēt vārpstu. Izmantojot divu caurumu uzgriežņu atslēgu, pievilkt spriegošanas uzgriezni (14), griežot (15) pulksteņa rādītāja virzienā.
Mašinām ar apzīmējumu W...B... nosaukumā pie pēdējiem 180° ir jūtama paaugstināta pretestība.
Spriegošanas uzgriežna atskrūvēšana:
- Nofiksēt vārpstu (sk. nodalu 7.1). Izmantojot divu caurumu uzgriežnu atslēgu, atskrūvēt spriegošanas uzgriezni (14), griežot (15) pretēji pulksteņa rādītāja virzienam.
8. Lietošana
8.1 leslēgšana/izslēgšana
Vienmēr virziet mašīnu, izmantojot abas rokas.
Vispirms ieslēgt, pēc tam pietuvināt piederumu veidgabalam.
Novērst neparedzētu ieslēgšanos: vienmēr izslēgt mašīnu, kad kontaktdakša ir izvilkta no kontaktligzdas vai ir noticis strāvas padeves pārrāvums.
Ilgstošas darbības režīma gadījumā mašīna turpinās darboties, ja būs izkritusi no rokām.
Tādēl mašīna vienmēr satverama ar abām rokām pie attiecīgajiem rokturiem, ir jāienem drošs kērmeņa stāvoklis un jākoncentrējas darbam.
Izvairīties no iespējas, ka mašina izveido putekļu vai skaidu virpuli vai tās iesūc. Kad na ir izslēgta, novietot to uzglabāšanai tikai kad ir pilnībā apstājies dzinējs.
Sk. 2. lpp., A att.
Momentieslēgšana:
leslēgšana: stumt sprūdmehānismu (8) bultiņas virzienā un tad nospiest piespiežamo slēdzi (9).
Izslēgšana: atlaist (9) piespiežamo slēdzi.
llgtermina darbības režīms (atkarībā no aprīkojuma):
leslēgšana: stumt sprūdmehānismu (8) bultiņas virzienā un tad turēt nospiestu piespiežamo slēdzi (9). Tagad mašina ir ieslēgta. Vēlreiz stumt sprūdmehānismu (8) bultiņas virzienā, lai nofiksētu piespiežamo slēdzi (9) (ilgstošas darbības režīms).
Izslēgšana: nospiest piespiežamo slēdzi (9) un atlaist.
Mašīnas ar apzīmējumu W...B: momentieslēgšana (ar blokēšanas funkciju ārkārtas gadījumiem)
Sk. 2. lpp., B att.
leslēgšana: stumt sprūdmehānismu (9) bultiņas virzienā un tad spiest piespiežamo slēdzi (9) uz augšu.
Izslēgšana: atlaist (9) piespiežamo slēdzi.
8.2 Darba norādījumi
Slīpēšana:
Mēreni piespiest mašīnu un virzīt turp un atpakal pa virsmu, lai veidgabala virsma nesakarstu. Rupjslīpēšana: lai iegūtu labu darba rezultātu, strādāt ar iestatīto darba leŋki diapazonā 30° - 40°.
Griešana:
Griežot, vienmēr strādāt ar pretēju rotācijas virzienu (sk. attēlu). Pretējā gadījumā pastāv risks, ka mašina nekontrolēti izlec no griezuma vietas. Strādāt, mēreni bīdot uz priekšu
atbilstoši apstrādājamajam veidgabalam. Nesaliekt, nespiest, nesvārstīt.
Slīpēšana ar smilšpapīru:
Mēreni piespiest mašinu un virzīt turp un atpakal pa virsmu, lai veidgabala virsma nesakarstu.
Darbs ar stieplu sukām:
Mēreni piespiést mašinu.
9. Tīrīšana
Apstrādes laikā, elektroinstrumenta iekšienē var veidoties smalkas dalīnas. Tas ietekmē elektroinstrumenta dzesēšanas procesu. Vadītspējīgi nosēdumi var ietekmēt
LATVISKIIv
elektroinstrumentu aizsargājošo izolāciju un izraisīt elektroapdraudējumus.
Regulāri, bieži un rūpīgi izsūciet elektroinstrumentu caur ventilācijas atverēm vai izpūtiet ar sausu gaisu. lepriekš atvienot elektroinstrumentu no energopadeves un darba laikā valkāt aizsargbrilles un piemērotu pretputekļu masku. Izpūšanas laikā pievērst uzmanību tam, lai ir nodrošināta pietiekama nosūkšana.
Poga (10) roktura iestatīšanai: periodiski izsūkt pogu vai izpūst ar sausu gaisu (iespiestā stāvoklī, visās 3 roktura pozīcijās). lepriekš atvienot elektroinstrumentu no energopadeves un darba laikā valkāt aizsargbrilles un pretputekļu masku.
10. Traucējumu novēršana
Mašīnas ar „WE...“ tipa nosaukumā:
- Aizsardzība pret pārslodzi: elektroniskās sistēmas signāla indikators (6) ir izgaismots un slodzes apgriezienu skaits IEVĒROJAMI samazinās. Dzinēja temperatūra ir pārāk augsta! Laut mašīnai darboties tukšgaitā, līdz tā ir atdzisusi' un nodziest elektroniskās sistēmas signāla indikators.
- Aizsardzība pret pārslodzi: elektroniskās sistēmas signāla indikators (6) ir izgaismots un slodzes apgriezienu skaits NEDAUDZ samazinās. Maśina tiek pārslogota. Turpiniet darbu ar samazinātu slodzi, līdz nodziest elektroniskās sistēmas signāla indikators.
- Elektroniskā drošības funkcija izslēgšanai: elektroniskās sistēmas signāla indikators (6) ir izgaismots un mašina automātiski IZSLEDZAS. Ja strāvas palielināšanās ātrums ir pārāk liels (piemēram, ierīce ilgstoši nepārtraukti iekīlējas), mašīna tiek izslēgta. Izslēdziet ierīci, atlaižot palaidējslēdzi (9). Pēc tam ieslēgt no jauna un turpināt darbu, kā ierasts. Mēģiniet novērst ierīces iekīlēšanos. Skatiet 4.2. nodalu.
- Elektroniskā drošības funkcija izslēgšanai: elektroniskās sistēmas signāla indikators (6) MIRGO un mašina neieslēdzas. Aktivizējusies aizsardzības pret atkārtotu ieslēgšanos drošības ietaise. Ja kontaktdakša ir iesprausta, kamēr mašina bijusi ieslēgta, vai pēc pārrāvuma ir atjaunojusies strāvas padeve, mašina neieslēgsies. Mašīnu nepieciešams izslēgt un no jauna ieslēgt.
- Pēc ieslēgšanas mašīna ļoti ātri sasniedz maksimālo apgriezienu skaitu, t.i. automātiskā padeves strāvas ierobežošana (laidenai palaidei) nedarbojas. Pastāv elektroniskās sistēmas traucējums un citas drošībai būtiskas elektroniskās funkcijas vairs nav pieejamas. Nekavējoties lieciet veikt remontu mašīnai (sk. nodalu 12.).
- leslēgšanas procesi izraisa īslaicīgu sprieguma pazemināšanos. Nelabvēlīgu elektrotīkla apstākļu gadījumā var notikt negatīva ietekme uz citām ierīcēm. Ja elektrotīkla pretestība zemāka par 0,2 Ohm, darbības traucējumi nav sagaidāmi.
11. Piederumi
Izmantojiet tikai Metabo oriğinâlos piederumus.
Lietojiet tikai piederumus, kuri atbilst šajās lietošanas instrukcijās norādītajām prasībām un specifikācijām.
Droši uzmontēt piederumus. Ja mašīnu darbina ar turētāju: droši nostiprināt mašīnu. Kontroles zaudēšana var izraisīt savainojumus.
Skat. 4. lappusi.
Vienmēr izmantot darba uzdevumam piemērotus piederumus un paredzēto
aizsargapvalku. Skat. 5. lappusi. (Attēli ir ilustrativi).
Darba uzdevums:
1 = Slīpēšana ar virsmu
2 = Griešana
3 = Urbšana
4 = Stieplu sukas
5 = Slīpēšana ar smilšpapīru
Piederumi:
1.1 = Rupjās slīpēšanas disks
1.2 = Kausveida disks (keramisks)
2.1 = Griezējdisks "metālam"
2.2 = Griezējdisks "mūrim/betonam"
2.3 = Dimanta griezējdisks „mūrim/betonam“
2.4 = Griezējdisks ar divkāršu pielietojumu (kombinētie slīpēšanas un griešanas diski)
3.1 = Dimanta kronurbji
4.1 = Apala birste
4.2 = Kausveida birste
5.1 = Lamelu slīpēšanas disks
5.2 = Slīpēšanas paliktnis slīpēšanas plāksnēm
Paredzētais aizsargapvalks:
A tips =_Griešanas aizsargapvalks
B tips = Aizsargapvalks slīpēšanai
C tips = Aizsargapvalks slīpēšanai un griešanai (kombinācija)
B tips = Aizsargapvalks kausveida diskam
F tips = Aizsargapvalks ar puteklu novadīšanas sprauslu griešanai
Citi piederumi:
(Skatīt arī www.metabo.com)
A Metāla griešanas stends
B Spriegošanas uzgrieznis (14)
C Quick spriegošanas uzgrieznis (1)
Pilnīgu piederumu klāstu skatiet vietnē www.metabo.com vai galvenajā katalogā.
12. Remonts
Elektroinstrumentu remontu drīkst veikt TIKAI kvalificēti elektriki!
Bojātu strāvas kabeli drīkst nomainīt vienīgi pret īpaši izstrādātu, originālu Metabo strāvas kabeli, kas pieejams vienīgi Metabo servisa centrā.
Mašinām ar apzīmējumu W...B... nosaukumā, mainot ogļu komplektu, nepieciešams nomainīt ari bremžu uzlikas.
Ja Jūsu Metabo elektroinstrumentam nepieciešams remonts, lūdzu, sazinieties ar
Metabo apkalpošanas centru. Adreses skatiet vietnē www.metabo.com.
Rezerves daļu sarakstus varat lejupielādēt vietnē www.metabo.com.
13. Vides aizsardzība
Slīpēšanas putekļi, kas veidojas darba laikā, var saturēt kaitīgas vielas: utilizēt atbilstoši prasībām.
Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecīgos spēkā esošos likumus un noteikumus.
Attiecas tikai uz ES valstim: nekādā gadī-jumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem.
Saskaņā ar Eiropas vadlīniju 2012/19/ES par nolietotu elektronisko un elektrisko aprīkojumu un tās īstenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atseviški un jānodod videi nekaitīgai pārstrādei otrreizējo izejvielu iegūšanai.
14. Tehniskās specifikācijas
- lappusē norādīto specifikāciju paskaidrojumi. Šī informācija var tikt mainīta tehnoloģiju attīstības rezultātā.
D_max =piederuma maks. diametrs t_max,1 =piederuma maks. pieļaujamais biezums iespīlēšanas zonā, ja izmanto spriegošanas uzgriezni (14) t_max,2 =piederuma maks. pieļaujamais biezums iespīlēšanas zonā, ja izmanto Quick spriegošanas uzgriezni (1) t_max,3 =rupjslīpēšanas ripa/griezējdisks: piederuma maks. pieļaujamais biezums t_max,4 =maks. pieļaujamais sukas ar diska pamatni biezums M =vārpstas vītne I =slīpēšanas vārpstas garums n_0 =apgriezienu skaits tukšgaitā (maksimālais apgriezienu skaits) P_1 =nominālā patērējamā jauda P_2 =izejas jauda m =svars bez elektrotīkla vada
Mērītās vērtības noteiktas atbilstoši EN 60745.
Ierīces aizsardzības klase — II
\~ mainstrāva
Norādītās tehniskās specifikācijas ir pakļautas pielaidēm (atbilstoši attiecināmajiem normaṭīviem).
Emisiju vērtības
Izmantojot šīs vērtības, ir iespējams novērtēt šī elektroinstrumenta emisiju daudzumu un salīdzināt šīs vērtības ar citu elektroinstrumentu radīto emisiju daudzumu. Faktiskās vērtības var būt lielākas vai mazākas atkarībā no attiecīgā pielietojuma veida un piederuma vai elektroinstrumenta stāvokla. Prognozējot vērtības, ir jāņem vērā arī darba pārtraukumi un neregulāras izmantošanas periodi. Vadoties pēc prognozētajām emisiju vērtībām, norādiet
lietotājam drošības profilakses pasākumus, piemēram, veicamās organizatoriskās darbības.
Plānu metāla lokšņu vai citu nedaudz vibrējošu veidgabalu ar lielu virsmu slīpēšana adīt ievērojami lielāku kopējo trokšņa emisiju 15 dB) nekā norādītās trokšņa emisijas pas. Veicot piemērotus pasākumus, šādiem gabaliem pēc iespējas jāveic skaņas šanās novēršana, piemēram, piestiprinot gus, elastīgus slāpēšanas paklājus. Palielinātā ņa emisija jāņem vērā ari novērtējot trokšņa bības risku un izvēloties piemērotus dzirdes arglidzekļus.
Vibrācijas kopējā vērtība (trīs virzienu vektoru summa), noteikta saskaṇā ar EN 60745:
a_h,SG =vibrāciju emisijas vērtība (virsmu slīpēšana) a_h,DS =vibrāciju emisijas vērtība (slīpēšana ar škīvjveida ripu) K_h,SG/DS = klūdas koeficients (vibrācijas)
A tipa efektīvie uztvertās skaņas līmeņi:
L_pA = skanas spiediena limenis
L_WA^1 = skanas jaudas limenis
K_pA, K_WA = k|ūdas koeficients
Izmantojiet dzirdes aizsardzības līdzekļus!
