GEBRUIKSAANWIJZING W 850115 METABO

nl Oorspronkelijke gebruiksaanwijzing 28

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren onderuitsluitend eigenverantwoordelijkheid dat: deze haakse slijpers,gekenmerkt door type en serienummer *1),voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3).Technische documentatie bij *4)-zie pagina 3.

De haakse slijpers zijn met originele Metabo-accessoires geschikt voor het schuren, het schuren met schuurpapier, het werken met draadborstels en het doorslijpen van metaal, beton,steen en soortgelijke materialen, zonder gebruik van water.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.

3. Algemene veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zich voorzien van dit symbool!

gebruiksaanwijzing om het risico op letsel te verminderen.

veiligheidsinstructies en aanwijzingen.

Het Niet opvolgen van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/ of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsinstructies

4.1 Gemeenschappelijk veiligheidsinstrumenties voor het schuren, het schuren met schuurpapier, het werkken met draadborstels en het doorslijpen:

Toepassing

a) Dit elektrisch gereedschap kan worden gebrukt als schuurmachine, schuurmachine met schuurpapier, draadborstel en doorslijpmachine. Neem alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt in acht. Wanner u de volgende aanwijzingen nicht in acht neemt, kan dit

leiden tot een elektrische schok, brand en/of ernstig letsel.

b) Dit elektrisch gereedschap is nicht geschikt om te polijsten. Toepassingen waarvoor het elektrisch gereedschap Niet bestemd is,+kunnen leiden tot gevaarlijke situatuies en lichamelijk letsel.

c) Gebruik geen toebehoren die door de fabrikant Niet special voor dit elektrisch gereedschap zijn bestemd en aanbevolen.

Wanner u in staat bent de toebehoren aan uw elektrisch gereedschap te bevestigen, betekent dat nog geen garantie voor veilig gebruik.

d) Het toelaatbare toerental van het gebruike gereedschap dient minstens zo hoog te+zijn als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Toebehoren dat sneller draait dan toegestaan, kuren breken en in het rond vliegen.

e) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrisch gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.

f) Inzetgereedschap met draadinzet dient exact op de schroefdraad van de slijspindel te passen. Bij inzetgereedschap dat met een flens is bevestigd, moet het opnamegat van het inzetgereedschap bij de opnamediameter van de flens passen. Inzetgereedschap dat Niet precies op de opnamehouser van het elektrisch gereedschap past, draait ongelijkmatig en trift zeer sterk, hetgeen kan leiden tot verlies van de controle.

g) Gebruik geen beschadigd inzetgereedschap. Controller inzetgereedschap zoals slijpschijven voor ieder gebruik op aftsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanner het elektrisch gereedschap of het inzetgereedschap valt, controller dan of het beschadigd is geraakt, of Gebruik onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebt gecontroleerd en geplaatst, zorg dan dat u en eventuele omstanders buiten het bereik van het roterende inzetgereedschap blijven en LAST het apparaat een minuut lang draaien op het hoogste toerental. Beschadigd inzetgereedschap breekt meestal gedurende deze testperiode.

h) Draag persoonlijke beschemmingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescherming,

veiligheidshandschoenen of een special schort dat bescherming biedt gegen keine slijp- en materiaaldeeltjes. Uw ogen dieren beschermd te worden gegen de rondvliegende deeltjes die bij verschillende toepassenen ontstaan. Stof- of adembeschermingsmaskers dieren om het stof te filteren datijdens de

werkzaamheden ontstaat. Wanner u lang aan hard geluid worden blootgesteld, kan uw gezoor beschadigd raken.

i) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient persoonlijke beschemmingsmiddelen te dragen. Brokstukken van het werkstuk of gebroken inzetgereedschap hunnen wegliegen en ook buiten het directe werkgebied letsel veroorzaken.
j) Houd het elektrisch gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigend netsnoer kan raken. Door het contact met een onder spanning staande leiding kuren ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.
k) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanneer u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren of kan uw hand of uw arm in het draaiende inzetgereedschap terechtkommen.
I) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u möglichk de controle over het elektrisch gereedschap kunt verliezen.
m) Laat het elektrisch gereedschap nicht draaien verwijl u het draagt. Door tevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegren en kan het inzetgereedschap zich in uw lichaam boren.
n) Reinig regelmatig de ventilatiesleuven van uw elektrisch gereedschap. De motorventilator trekt stof de behuizing binnen en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.
o) Gebruik het elektrisch gereedschap nicht in de buurt van brandbaar materiaal. Door vonden konnen deze materialen vlam vatten.
p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodig�n. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog op terugslag

Een terugslag is een plotselinge reactie die optreedt wanner draaiend inzetgereedschap zoals een schuurschijf, steunschijf, draadborstel enz. blijft haken of blokkeert. Wanner het draaiende inzetgereedschap blokkeert of blijft haken, worden het onmiddelijk stopbezet. Door blokkeren of haken worden het elektrisch gereedschap ongecontroleerd, gegen de draairichting van het inzetgereedschap in, op deplaats van de blokkering versneld.

Wanner er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalid in het werkstuk, vastraken,

met uitbreken van de schuurschijf of een terugslag als möglichk gevolg. De schuurschijf beweegt zich dan maar of vanaf de bediener, afhankelijk van de draairichting van de schijf bij deplaats van de blokkering. Hierbij hunn slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrisch gereedschap. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in een dusdanige positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien beschikbaar,.altijd de extra greed om tijdens de startfase een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan de terugslag- en reactiemomenten beheersen door geschikte veiligheidsmaatregelen te nemen.
b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Mijd met uw lichaam het gebied waarin het elektrisch gereedschap bij een terugslag naartoe worden bewogen. De terugslag brengt het elektrisch gereedschap in de tegenovergestelde richting van de beweging van de slijpschijf bij het punt van blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Zorg ervoor dat het inzetgereedschap Niet van het werkstuk terugspringt en klem raakt. Het roterende inzetgereedschap heeft de neiging om klem te raken bij hoeken, scherpe randen of als het terugspringt. Dit leidt tot verlies van contrôle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrisch gereedschap.

4.3 Speciale verilgheidsvoorschriften voor het schuren en doorslijpen:

a) Gebruikuitsluitend schuurmiddelen die voor uw elektrisch gereedschap zichen goedgekeurd en de hiervoor geschikte beschemkap. Schuurmiddelen die Niet geschikt zichen voor het elektrisch gereedschap hunen Niet voldoende worden afgeschermd en zichen onveilig.
b) Gebogen slijpschijven dieren zodanig te worden aangebracht, dat het slijpvlak zich onder de rand van de beschemkap bevindt. Een verkeerd aangebrachte slijpschijf die buiten derand van de beschemkap uitsteekt, kan nicht maar behoren worden afgeschermd.
c) De beschemkap要去vig aan het elektrische gereedschap zich aangebracht en, voor een optimale verilgheid, zodanig zich ingesteld dat een zo Klein möglichk deel van het slijplicham open maar de gebruiker wijst. De beschemkap beschermt de gebruiker gegen

NEDERLANDSnl

brokstukken, toe Vallig contact met het sijplichamaen vonken, waardoor kleding vlam kan vatten.

d) De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen gebruiksmogelijkheden.
Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor materiaalafname met de rand van de schijf. Door zichwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken.
e) Gebruik alkijd onbeschadigde spanflenzen in de juiste grotte en vorm voor de door u gekozen doorslijpschijf. Geschekte flenzen steunen de doorslijpschijf en gaan zo het risico gegen dat deze breekt. Flenzen voor doorslijpschijven+kennen verschillend+zijn van flenzen voor andere slijpschijven.
f) Gebruik geen versleten slijpschijven van groter elektrisch gereedschap. Slijpschijven voor groter elektrisch gereedschap zichn Niet geschikt voor de hogere toerentallen vankleiner elektrisch gereedschap en konnen breken.

4.4 Meer speciale verilgheidsvoorschriften voor het dooursijpen:

a) Voorkom een te hoge aandrukkracht of blokkering van de doorslijpschijf. Voer geen overmatig diepe smedenuit. Overbelasting van de doorslijpschijf verhoegt tevens de belasting en de neiging tot schuin wegdraaien of blokkeren, en daarmee de kans op een terugslag of breuk van het slijpmiddel.
b) Mijd het gebied voor en acheer de roterende doorslijpschijf. Wanner u de doorslijpschijf in het werkstuk van u af beweegt, kan bij een terugslag het elektrisch gereedschap met de draaiende schijf rechtsreeks maar u toe worden geslingerd.
c) Wanner de doorslijpschijf klem komt te zitten of als u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag verooorzaken. Stel deoorzaak van het klemraken vast en verhelp deze.
d) Schakel het elektrisch gereedschap nooit opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volle toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven hangen,uit het werkstuk springen of een terugslagveroorzaken.
e) Zorg voor een ondersteuning van platen of grote werkstukken om het risico op een terugslag als gevolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kannen doorbuigen onder hun eigengewicht. Het werkstuk dient aan beiden kanten van de schijf ondersteund te worden, zowel bij de slijpsnede als aan de rand.
f) Wees bijzonder voorzichtig bij "invalsnedes" in bestaande wanden of andere gebieden die u niet kunt inzien. De invalidende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische

leidingen of andere objecten een terugslagveroorzaken.

4.5 Speciale veiligheidsvoorschriften voor het schuren met schuurpapier:

a) Gebruik geen schuurbladen met te große afmetingen, maar houd u met betrekking tot de grootte van de schuurbladen aan de opgaven van de fabrikant. Schuurbladen die over de steunsjijtuitsteken hunnen letselveroorzaken en leiden tot het blokkeren of scheuren van de schuurbladen of een terugslag.

4.6 Speciale veiligheidsvoorschriften voor het werken met draadborstels:

a) Let erop dat draadborstels ookijdens gewoon gebruik stukken draad verliezen. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende stukken draad kunnen heel gemakkelijk door dunne kleding en/of de huid dringen.
b) Wort het gebruik van een beschemkap aanbevolen, zorg er dan voor dat de beschemkap en de draadborstel Niet met elkaar in aanraking hunnen komen. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten worden vergroot.

4.7 Overige veiligheidsinstructies:

WAARSCHUWING - Draag algijd een veiligheidsbril.

Maak gebruik van elastische tussenlagen, wanner deze bij het slijpmiddel ter beschikking gesteld worden en vereist+zijn.

Neem de informatatie van de fabrikant van het gereedschap of het toebehoren in acht! Bescherm de schijven gegen vet en stoten!

Schuurschijven dieren zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Doorslijpschijven moogen nooit worden gebruikt voor het voorslijpen! Doorslijpschijven mogen nicht worden blootgesteld aan zichwaartse druk.

Het werkstuk dient stevig vast te liggen en beveiligde teijken gegen weglijkden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het uiteinde van de spindel de gatenbodem van het schuurgereedschap Niet raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereedschap moet op de draad van de spindel passen. Zie voor de lengte en de schroefdraad van de spindel pagina 3 en hoofdstuk 14. Technische gegevens.

Wij adviseren om een stationaire afzuiginrichting te gebruiken en eenlekstroomschakelaar (FI) voor te schaken. Wanner de haakse slijper door de aardlekschakelaar isuitgeschakeld, moet de

machine worden gecontroleerd en gereinigd.
Motorreiniging die hoofdstuk9. Reiniging.

Beschadigde, nicht-ronde resp. trillende gereedschappen moot nicht worden gebrukt.

Voorkom schade aan gas- of waterleidingen, elektrische leidingen en dragende wanden (statica).

Haal de stekker uit het stopcontact voordat u instellings-, ombouw- of onderhoudswerkzaamheden uitvoert.

Metabo S-automatic veiligheidskoppeling (alleen WQ 1100-125, WEQ 1400-125). Schakel de machine onmiddelijk uit bij activering van de veiligheidskoppeling!

Een beschadigde of gebarsten extra greed要去 worden verrangen. Gebruik de machine Niet als de extra greed defect is.

Een beschadigde of gebarsten beschemkap要去 worden verrangen. Gebruik de machine Niet als de beschemkap defect is.

Dit elektrisch gereedschap is nicht bestemd om te polijsten. De garantie vervalt bij nicht-reglementair gebruik! De motor kan oververhit, en het elektrisch gereedschap beschadigd raken. Voor polijstwerkzaamheden adviseren wij once haakse polijstmachine.

Kleine werkstukken vastzetten. Bijv. in een bankschroef spannen.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geprodueerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:

• lood van gelode verm,
  -mineralstof van bakstenen, cement en andere metselwerkmaterialen, en
• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de bloatstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschemmingsmiddelen zoals stofmaskers die specialzijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materiaalen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).

Verzamel de ontstane deeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikt toebehoort. Daardoor komen slechts weinig deeltjes ongecontroleer in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de af te voeren luchtstroom van de machine Niet op de gebruiker zich of in de buurt aanwezigige personen of op neergeslagen stof te richten,
• een afzuginstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.

5. Overzicht

Zie pagina 2.

1 M - Quick - span moer *
2 Steunflens
3 SpindeI
4 Asvergrendelingsknop

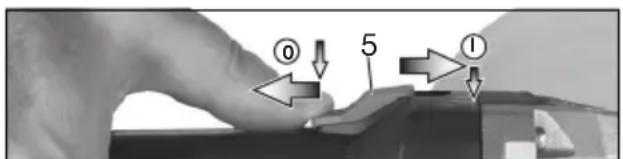

5 Schakelschuif voor het in-/uitschakelen *
6 Handgreep
7 Stelknop voor de toerentalinstelling

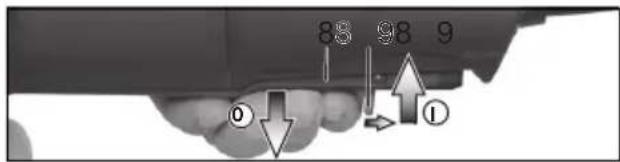

8 Drukschakelaar *
9 Inschakelblokkering*

0 Extra greed
11 Beschermkap
2 Tweegaatsmoer
3Tweegaatssleutel
14 Spanmoer (zonder gereedschap) *
15 Beugel voor het handmatig aantrekken/ losdraaien van de spanmoer (zonder gereedschap) *
16 Spanschroef
17 Spanring
18 Hendel voor bevestiging van de beschemkap *
afhankelijk van het model/niet meegeleverd

6. Ingebruikneming

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning.
Schakel altiijd een aardlekschakelaar (RCD) met een max. inschakelstroom van 30 mA voor de machine.

6.1 Extra creep aanbrengen

Werk uitsluitend wanneer de extra greedp (10) is aangebracht! Schroef de extra greedp stevig in aan de linker- ofrechterkant van de machine.

6.2 Beschermkap aanbrengen

Gebruik uit veiligheidsoverwegingen uitsluitend de beschermkap die bestemd is voor het betreffende slijpelement! Zie ook hoofdstuk 11. Toebehoren!

NEDERLANDSnl

Beschermkap voor het slijpen

Bestemd voor het werkken met afbraamschijven, lamellenslijpschijven, diamant-doorslijpschijven.

W 750-100, W 750-115, W 750-125, W 850-100, W 850-115, W 850-125, WP 850-115, WP 850-125, WEV 850-115, WEV 850-125, W 1100-115, W 1100-125 :

Zie pagina 2, afbeelding C.

• Spanschroef (16) losdraaien, zodat de spanring van de (17) beschemkap voldoende uitzet.
• Breng de beschemkap (11) aan in de weergegeven positie.
• Draai de beschermkap zodenig dat het gesloten gebied maar de gebruiker wijst.
• Draai de spanschroef (16) goed vast. Controleer of de beschermkap (11) vastzit, hij mag nicht verdraaid konnen raken.

Zie pagina 2, afbeelding D.

• Houd de hendel (18) ingedrukt. Breng de beschermkap (11) aan in de weergegeven positie.
• Laar de hendel los en draai de beschemkap, totdat de hendel vast klikt.
• Druk de hendel in en draai aan de beschemkap totdat het gesloten.Deel maar de gebruiker wijst.
• Controller of de hendel goed bevestigd is: davon要去 vergrendeld zich en de beschemkap mag zich Niet;kennen worden gedraaid.

Gebruik uitsluitend
inzetgereedschap waarover
de beschermkap tenminste
3,4 mm uitsteekt.

7. Slijpschijf aanbrengen

Voor alle ombouwwerkzaamheden: haal de stekker uit het stopcontact. De machine要去 schakeld zich en de spindel要去 stilstaan.

Gebruik voor het werkken met doorslijpschijvenuit veiligheidsoverwegingen de beschemmkap

van de doorslijpschijf (zie hoofdstuk 11. Toebehoren).

7.1 Spindel vastzetten

• Spindelvergrendelingsknop (4) indrukken en spindel (3) met de hand draaien totdat de spindelvastzetknop voelbaar vast klikt.

7.2 Slijpschijfplaatsen

Zie pagina 2, afbeelding A.

• Plaats de steunflens (2) op de spindel. Deze is op de juiste wijze aangebracht als hij Niet op de spindel verdraaid kan raken.

Alleen de W ... -100: schroef de steunflens met behulp van de tweeegaatssleutel zodenig op de spindel dat dekleine kraag (met diameter 16 mm) maar boven wijst.

• Plaats de slijpschijf op de steunflens (2). De slijpschijf dient gelijkmatig op de steunflens te liggen.

7.3 M-Quick-spanmoer bevestigen/losmaken (afhankelijk van de uitrusting)

M-Quick-spanmoer (1) bevestigen:

Uitsluitend voor WQ1100-125, WEQ 1400-125.

Wanner het inzetgereedschap in het spangebied dikker is dan 7,1 mm, mag de M

Quick-spanmoer Niet worden gebruikt! Gebruik dan de tweeegaatsmoer (12) met tweeegaatsseutel (13).

• Spindel vastzetten (zie hoofdstuk 7.1).
• Plaats de M-Quick-spanmoer (1) zodanig op de spindel (3) dat de 2 neuzen in de 2 groeven van de spindel grijpen. Zie afbeelding, pagina 2.
• Zet de M-Quick-spanmoer met de klok mee vast met de hand.
• Zet de M-Quick-spanmoer vast door gegen de klok in krachtig aan de slijpschijf te draaien.

M-Quick-spanmoer (1) losdraaien:

Alleen wanner M-Quick-spanmoer (1) is aangebracht, mag de spindel met de

spindelvastetknop (4) worden stilgezet!

• Na het uitschakelen loopt de machine UIT.
• Druk kort voordat de schuurschijf stil komt te staan de spindelvastzetknop (4) in. De M-Quickspanmoer (1) komt los.

7.4 Tweegaatsmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Tweegaatsmoer (12) bevestigen:

De 2 zichden van de tweeegaatsmoer�n verschillend. Schroef de tweeegaatsmoer als volgt op de spindel: Zie pagina 2, afbeelding B.

-X) Bij dunne slijpschijven:

De kraag van de tweeegaatsmoer (12) wijst maar boven, zodat de dunne slijpschijf veilig kan worden gespannen.

Y) Bij)dikke slijpschijven:

De band van de tweeegaatsmoer (12) wijst maar beneden, zodate tweegaatsmoer veilig op de spindel kan worden aangebracht.

Z)Alleen bij de W ...-100:

De kraag van de tweeegaatsmoer wijst maar beneden of het platte vlak wijst maar boven.

• Spindel vastzetten. Zet de tweeegaatsmoer (12) met de tweeegaatssleutel (13) vast met de wijzers van de klok mee.

De tweeegaatsmoer losmaken:

• Spindel vastzetten (zie hoofdstuk 7.1). Verwijder de tweeegaatsmoer (12) met de tweeegaatssleutel (13) gegen de wijzers van de klok in.

7.5 Spanmoer (zonder gereedschap) bevestigen/losmaken (afhankelijk van de uitvoering)

Trek de spanmoer (zonder gereedschap) (14) uitsluitend aan met de hand!

Om te werken要去 de beugel (15) algid vlak op de spanmoer (1) geklapt zich.

Spanmoer (zonder gereedschap) (14) bevestigen:

Wanner het inzetgereedschap in het spangebied dikker is dan 6 mm, mag de

spanmoer (zonder gereedschap) nicht worden gebruikt! Gebruik dan de tweegaatsmoer (12) met tweegaatssleutel (13).

• Spindel vastzetten (zie hoofdstuk 7.1).
• Klap de beugel (15) van de spanmoer omhoog.
• Plaats de spanmoer (14) op de spindel (3). Zie afbeelding, pagina 2.
• Draai de spanmoer aan de beugel (15) met de hand vast, met de klok mee.
• Klap de beugel (15) waar maar beneden.
  Spanmoer (zonder gereedschap) (14) los draaien:
• Spindel vastzetten (zie hoofdstuk 7.1).
• Klap de beugel (15) van de spanmoer omhoog.
• Schroef de spanmoer (14) gegen de klok in met de hand eraf.

Aanwijzing: Bij een spanmoer die erg vastzit (14) kan voor het aftschroeven ook een tweeegaatssleutel worden gezruikt.

8. Gebruik

8.1 Toerental instellen (WEV 850-115, WEV 850-125)

Met de stelknop (7) stelt u het aanbevolen toerental in. (laag getal = laag toerental; hoog getal = hoog toerental)

Doorslijpschijf, grofslijpschijf, slijpkom, diamant-doorslijpschijf: hoog toerental

Borstel: gemiddeld toerental

Slijpschijf: Iaag tot gemiddeld toerental

Aanwijzing: Voor polijstwerkzaamheden adviseren wij once haakse polijstmachine.

8.2 In-/uitschakelen

Pak de machine altijd met beiden handen vast.

Eerst inschakelen, dan het inzetgereedschap\ aar het werkstuk bewegen.

Het opzuigen van extra stof en spanen door de machine要去 worden voorkomen. Bij het intschakelen要去 erop worden gelet dat zich neergeslagen stof in de buurt van de machine. Ndt. Leg de machine na het uitschakelen pas wonneer de motor tot stilstand is gekomen.

Voorkom onverhoeds starten: schakel de machine algid uit wanner de stekker uit het contact worden gehaald of wanner sprake is eest van een stroomonderbreking.

Bij continue inschakeling draait de machine door wonneer hij uit uw handen worden Hokken. Houd de machine daarom.altijd met de handen vast aan de hiervoor bestemde grepen, zorg ervoor dat u stevig staat en werk concentreerd.

Machines met schakelschuif:

Inschakelen: schakelschuif (5) maar voren schuiven. Voor een langdurige inschakelingervolgensaarbenedenklappen tot hij vastklikt.

Uitschakelen: op het anschterste uiteinde van de schuifschakelaar (5) drukken en loslaten.

Machines met paddle-schakelaar (met dodemansfunctie):

(Machines met de aanduiding WP...)

Inschakelen: Inschakelvergrendeling (9) in de richting van de pijl schuiven en de drukschakelaar (8) indrukken.

Uitschakelen: drukschakelaar (8) loslaten.

8.3 Tips voor het werk

Schuren en schuren met schuurpapier:

De machine matig aandrukken en over het oppervlak heb- en weeber bewegen, zodat het werkstukoppervlak Niet te heet worden.

Voorsijpen: voor een goed werkresultaat dient u te werken met een invalidshoek van 30^ - 40^

Doorslijpen:

Werk bij het dooreljpen algtd in tegengestelde richting (zie afbeelding). Anders bestaat het gevaar dat de machine

ongecontroleerd uit de snede springt.

Werk met een matige, aan het materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, Niet drukken, Niet slingeren.

Werken met draadborstels:

De machine matig aandrukken.

9. Reiniging

Tijdens de bewerking hunnen deeltjes in de behuizing van het elektrisch gereedschap binnendringen. Dit heeft invloed op de koeling van het elektrisch gereedschap. Geleidende afzettingen hunnen invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrische gezarenveroorzaken.

Blaas het elektrisch gereedschap regelmatig, vaak en grondig schoon door alle voorste en achefterste luchtseluven uit te zuigen of met droge lucht uit te blazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draagijdens het reinigen een veiligheidsbril en stofmasker. Zorg bij het uitblazen voor geschikte afzuiing.

10. Storingen verhelpen (afhankelijk van de uitvoering)

De machine loopt nicht. De

herstartbeveiliginq is geactiveerd. Als de

herstartbeveiliging is geactiveerd. Als de stekker in het stopcontact wordt gestoken wonneer het apparaat is ingeschakeld of wonneer de stroom worden hersteld na een pauze, start het

NEDERLANDSnl

apparaat Niet. Schakel de machine uit en wee in.

Alleen WEV 850-115. WEV 850-125.

WEQ 1400-125:

Het toerental neemt af onder belasting. De machine wordt te zwaar belast! Laat de machine onbelast lopen tot hij is afgekoeld.

11. Toebehoren

Gebruik alleen originele Metabo-toebehoren. Zie pagina 4.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

A Doorslijp-beschemkapclip/beschemkap voor het doorslijpen

Bestemd voor het werk den doorslijpschijven, diamant-doorslijpschijven. Wanner de doorslijp-beschemkapclip is geplaatst, verandert de beschemkap in een doorslijp-beschemkap.

B Afzuigbeschemkap voor het doorslijpen

Bestemd voor het dooreljpen van steenplaten met diamant-dooreljpschijven. Met aansluitstuk om de steenstof met een geschikt afzuigapparaat af te zuigen.

C Handbescherming

Bestemd voor het werk den met steunschijven, slijpschijven, draadborstels en diamantboorkronen voor tegels.

Handbescherming aanbrengen onder de extra grep opzij.

D Tweegaatsmoer (12)

EM-Quick-spanmoer (1)

F Spanmoer (zonder gereedschap) (14)

Complet accessoireprogramma, zie

www.metabo.com of de accessoirecatalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende

elektricien worden uitgevoerd!

Neem contact op met uw Metabo-leverancier voor elektrisch gereedschap van Metabo dat gerepareerd要去 worden. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Het ontstane schuurstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier maar een depot voor gevaarlijke afvalstoffen afvoeren.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijkke wijze te worden afgevoerd.

Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehonden.

= max.diameter van het inzetgereedschap

t_,1 = . toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de tweeegaatsmoer (12)

t_max,2 = toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de M-Quick-spanmoer (1)

t_,2 = . toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de spanmoer (zonder gereedschap) (14)

t_max,3 = afbraamschijf/doorslijpschijf: max. toelaatbare dikte van het inzetgereedschap

M =schroefdraad spindel

I =lengthe van de slijjspindel

n^* = onbelast toerental (hoogste toerental)

nV^ = onbelast toerental (instelbaar)

P1 =nominalvermogen

P2 =afgegebenvermogen

m = gewicht zonder netsnoer

Meetgegevens vastgesteld volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Emissiewaarden

Deze waarden makeen een beordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drierichtingen) vastgesteld conform EN 60745:

a_h,SG =trillingsemissiewaarde (oppervlakken schure

a_h,DS =trillingsemissiewaarde (slijpen met slijpschijf)

K_h,SG/DS = onzekerheid (trilling)

Typisch A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveauau

LwA =geluidsvermogensniveau

K_pA K_WA = onzekerheid

Draag gehoorbescherming!

ITALIANOit

Lossa pā spannmuttern (utan verktyg) (14):

aannn aen ann aan ennnn ane annn

M

令 12L = 12L 且

( s + d) ( i) ,s + d i 且 j m ) Jn - 1 Jn

( ) =

P_1 · P

P_2

令 | : | = 1 | : | < 1 | : | > 1

EN 60745 aal gol

11 ayas ayi j

glia

（）

.（）

1j j 9)

（8） 8.

8.3jai

:

J 2

i#

130

40.

:

jil) 15al ol jai y la jao Jc boll sic
gall no jao jia jai jia ellie a 2y, (a) gall
sii adina aiai pi iui o bail jz jk
yol jai clylao pai y. lgjlln o jall sall eo
jie y bi

:dlll jdl ldiy

j. li: Li: Li: Li:

.9

120 120

jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi jbi

A

a 1 a 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Aa yI aI gll baiy Ii Aii Jil l i 1

aui

gLgSb1s1 10

（）

p 121 Juaaill ola! Jo aiaal ldo jaoi

oaii i jie jie jie laiy giljg

i j 1

aluiuui 1i jglll

:WEQ 1400-125 WEV 850-115, WEV 850-125

jil jlll jol jol l Jd. Jd a j

j 1

(1)

4 4aiai iiei Metabo

ailllll llll 1 111111111111111111111111111

holl gll / holl gll lblil

a boll jol a boll jol jol i jol jol Jac u Jauao 1000000000000000000000000000000000000000000000000000000

aalie bail gall
