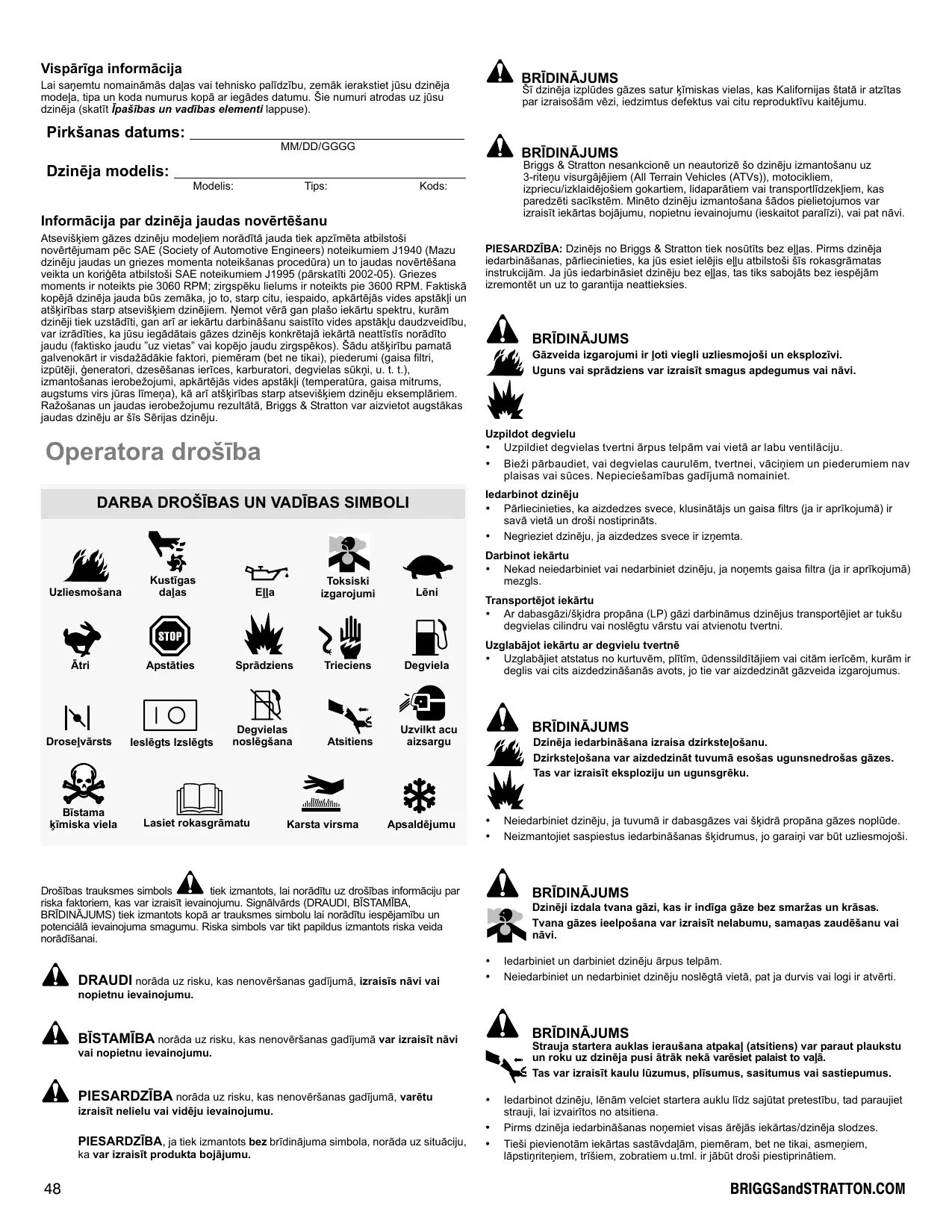

Vispārīga informācija

Lai saņemtu nomaināmās daļas vai tehnisko palīdzību, zemāk ierakstiet jūsu dzinēja modeļa, tipa un koda numurus kopā ar iegādes datumu. Šie numuri atrodas uz jūsu dzinēja (skatīt īpašības un vadības elementi lappuse).

Pirkšanas datums:

MM/DD/GGGG

Dzinēja modelis:

Modelis:

Tips:

Kods:

Informācija par dzinēja jaudas novērtēšanu

Atseviškiem gāzes dzinēju modeliem norādītā jauda tiek apzīmēta atbilstoši novērtējumam pēc SAE (Society of Automotive Engineers) noteikumiem J1940 (Mazu dzinēju jaudas un griezes momenta noteikšanas procedūra) un to jaudas novērtēšana veikta un korigēta atbilstoši SAE noteikumiem J1995 (pārskatīti 2002-05). Griezes moments ir noteikts pie 3060 RPM; zirgspēku lielums ir noteikts pie 3600 RPM. Faktiskā kopējā dzinēja jauda būs zemāka, jo to, starp citu, iespaido, apkārtējās vides apstāklī un atšķirības starp atseviškiem dzinējiem. Nemat vērā gan plašo iekārtu spektru, kurām dzinēji tiek uzstādīti, gan arī ar iekārtu darbināšanu saistīto vides apstāklu daudzveidību, var izrādīties, ka jūsu iegādātais gāzes dzinējs konkrētajā iekārtā neattīstīs norādīto jaudu (faktisko jaudu "uz vietas" vai kopējo jaudu zirgspēkos). Šādu atšķirību pamatā galvenokārt ir visdažādākie faktori, piemēram (bet ne tikai), piederumi (gaisa filtri, izpūtēji, ĝeneratori, dzesēšanas ierīces, karburatori, degvielas sūkņi, u. t. t.), izmantošanas ierobežojumi, apkārtējās vides apstāklī (temperatūra, gaisa mitrums, augstums virs jūras līmeņa), kā arī atšķirības starp atseviškiem dzinēju eksemplāriem. Ražošanas un jaudas ierobežojumu rezultātā, Briggs & Stratton var aizvietot augstākas jaudas dzinēju ar šīs Sērijas dzinēju.

Operatora drošība

DARBA DROŠĪBAS UN VADĪBAS SIMBOLI

Uzliesmošana

Kustīgas dajas

Ella

Toksiski izgarojumi

Lēni

Ātri

Apstāties

Sprādziens

Trieciens

Degviela

Droselvärsts

leslēgts Izslēgts

Degvielas noslēgšana

Atsitiens

Uzvilkt acu aizsargu

Bīstama kīmiska viela

Lasiet rokasgrāmatu

Karsta virsma

Apsaldējumu

Drošības trauksmes simbols 🚗 tiek izmantots, lai norādītu uz drošības informāciju par riska faktoriem, kas var izraisīt ievainojumu. Signālvārds (DRAUDI, BĪSTAMĪBA, BRĪDINĀJUMS) tiek izmantots kopā ar trauksmes simbolu lai norādītu iespējamību un potenciālā ievainojuma smagumu. Riska simbols var tikt papildus izmantots riska veida norādīšanai.

DRAUDI norāda uz risku, kas nenovēršanas gadījumā, izraisīs nāvi vai nopietnu ievainojumu.

BĪSTAMĪBA norāda uz risku, kas nenovēršanas gadījumā var izraisīt nāvi vai nopietnu ievainojumu.

PIESARDZĪBA norāda uz risku, kas nenovēršanas gadījumā, varētu izraisīt nelielu vai vidēju ievainojumu.

PIESARDZĪBA, ja tiek izmantots bez brīdinājuma simbola, norāda uz situāciju, ka var izraisīt produkta bojājumu.

BRĪDINĀJUMS

Šī dzinēja izplūdes gāzes satur kīmiskas vielas, kas Kalifornijas štatā ir atzītas par izraisošām vēzi, iedzimtus defektus vai citu reproduktīvu kaitējumu.

BRĪDINĀJUMS

Briggs & Stratton nesankcionē un neautorizē šo dzinēju izmantošanu uz 3-riteņu visurgājējiem (All Terrain Vehicles (ATVs)), motocikliem, izpriecu/izklaidējošiem gokartiem, lidaparātiem vai transportlīdzekļiem, kas paredzēti sacīkstēm. Minēto dzinēju izmantošana šādos pielietojumos var izraisīt iekārtas bojājumu, nopietnu ievainojumu (ieskaitot paralīzi), vai pat nāvi.

PIESARDZĪBA: Dzinējs no Briggs & Stratton tiek nosūtīts bez elļas. Pirms dzinēja iedarbināšanas, pārliecinieties, ka jūs esiet ielējis elļu atbilstoši šīs rokasgrāmatas instrukcijām. Ja jūs iedarbināsiet dzinēju bez elļas, tas tiks sabojāts bez iespējām izremontēt un uz to garantija neattieksies.

BRĪDINĀJUMS

Gāzveida izgarojumi ir ļoti viegli uzliesmojoši un eksplozīvi.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

Uzpildot degvielu

• Uzpildiet degvielas tvertni ārpus telpām vai vietā ar labu ventilāciju.
• Bieži pârbaudiet, vai degvielas caurulëm, tvertnei, văciņiem un piederumiem nav plaisas vai sūces. Nepieciešamības gadījumā nomainiet.

ledarbinot dzinēju

• Pārliecinieties, ka aizdedzes svece, klusinātājs un gaisa filtrs (ja ir aprīkojumā) ir savā vietā un droši nostiprināts.
• Negrieziet dzinēju, ja aizdedzes svece ir izņemta.

Darbinot iekārtu

- Nekad neiedarbiniet vai nedarbiniet dzinēju, ja noņemts gaisa filtra (ja ir aprīkojumā) mezgls.

Transportējot iekārtu

- Ar dabasgāzi/šķidra propāna (LP) gāzi darbināmus dzinējus transportējiet ar tukšu degvielas cilindru vai noslēgtu vārstu vai atvienotu tvertni.

Uzglabājot iekārtu ar degvielu tvertnē

- Uzglabājiet atstatus no kurtuvēm, plītīm, ūdenssildītājiem vai citām ierīcēm, kurām ir deglis vai cites aizdedzināšanās avots, jo tie var aizdedzināt gāzveida izgarojumus.

BRĪDINĀJUMS

Dzinēja iedarbināšana izraisa dzirksteļošanu.

Dzirksteļošana var aizdedzināt tuvumā esošas ugunsnedrošas gāzes.

Tas var izraisīt eksploziju un ugunsgrēku.

• Neiedarbiniet dzinēju, ja tuvumā ir dabasgāzes vai šķidrā propāna gāzes noplūde.
• Neizmantojiet saspiestus iedarbināšanas škīdrumus, jo garaiņi var būt uzliesmojoši.

BRĪDINĀJUMS

Dzinēji izdala tvana gāzi, kas ir indīga gāze bez smaržas un krāsas.

Tvana gāzes ieelpošana var izraisīt nelabumu, samaņas zaudēšanu vai nāvi.

• ledarbiniet un darbiniet dzinēju ārpus telpām.
- Neiedarbiniet un nedarbiniet dzinēju noslēgtā vietā, pat ja durvis vai logi ir atvērti.

BRĪDINĀJUMS

Strauja startera auklas ieraušana atpakal (atsitiens) var paraut plaukstu un roku uz dzinēja pusi ātrāk nekā varēsiet palaist to valā.

Tas var izraisīt kaulu lūzumus, plīsumus, sasitumus vai sastiepumus.

• ledarbinot dzinēju, lēnām velciet startera auklu līdz sajūtat pretestību, tad paraujiet strauji, lai izvairītos no atsitiena.
• Pirms dzinēja iedarbināšanas nonemiet visas ārējās iekārtas/dzinēja slodzes.
• Tieši pievienotām iekārtas sastāvdaļām, piemēram, bet ne tikai, asmeniem, lāpstīnriteņiem, trīšiem, zobratiem u.tml. ir jābūt droši piestiprinātiem.

BRĪDINĀJUMS

Rotējošas daļas var pieskarties vai sapīties ar rokām, kājām, matiem, apģērbu vai piederumiem.

Rezultāts var būt traumatiska amputācija vai smagas plēstas brūces.

• Darbiniet iekārtu ar uzstādītiem aizsarglīdzekliem.
- Turiet rokas un kājas atstatus no rotējošām dalām.
- Sasieniet garus matus un nonemiet rotaslietas.
- Nevalkājiet valīgu apgērbu, apgērba gabalus ar brīvām auklām vai citiem elementiem, kas varētu aizkerties.

BRĪDINĀJUMS

Dzinēju darbināšana rada karstumu. Dzinēja daļas, it īpaši klusinātājs, klūst ľoti karstas.

Saskares gadījumā var rasties smagi apdegumi.

Ugunsnedroši priekšmeti, piemēram, lapas, zāle, krūmājs utt. var aizdegties.

• Laujiet klusinātājam, dzinēja cilindram un ribām atdzist pirms pieskaršanās.
• Notīriet klusinātāja un cilindra tuvumā uzkrājušos gružus.
• Pirms iekārtas izmantošanas mežā vai uz neapstrādātas zemes, kas klāta ar zāli vai krūmiem, uzstādiet un uzturiet darba kārtībā dzirkstēju slāpētāju. Šāda prasība ir spēkā Kalifornijas štatā (Kalifornijas Publisko resursu kodeksa 4442. paragrafs). Citos štatos var būt līdzīgi likumi. Federālie likumi attiecas uz federālo zemi.

BRĪDINĀJUMS

Nejauša dzirkstejošana var izraisīt uguni vai elektriskās strāvas triecienu.

Nejauša iedarbināšana var izraisīt sapīšanos, traumatisku amputāciju vai plēstu brūci.

Uzliesmošanas risks

Pirms regulēšanas vai remonta

• Atvienojiet aizdedzes sveces vadu, un neturiet to aizdedzes sveces tuvumā.
• Atvienojiet akumulatora baterijas negatīvo spaili (tikai dzinējiem ar elektrisko iedarbināšanu).
  • Lietojiet tikai pareizos instrumentus.
• Nepārtaisiet regulatora atsperi, savienojumus vai citas daļas, lai palielinātu dzinēja ātrumu.
• Rezerves dalâm ir jâbût tâdâm pašâm un tâs jâuzstâda tâdâ pašâ stāvoklî kâ originâlâs daļas.
• Nesitiet spararatu ar āmuru vai cietu priekšmetu, jo tādā gadījumā spararats var vēlāk saplīst darbības laikā.

Pārbaudot dzirksteli

• Izmantojiet sankcionētu aizdedzes sveces testeri.
• Nepārbaudiet dzirksteli, ja aizdedzes svece ir izņemta.

BRĪDINĀJUMS

Gāzveida degvielas ir ārkārtīgi ugunsnedrošas un viegli veido sprādzienbīstamus gaisa un garaiņu maisījumus apkārtējās vides temperatūrā.

Ja jūs saožat gāzi

• Neiedarbiniet dzinēju.
• Nelietojiet jebkādus elektriskos slēdžus.
  • Nelietojiet tālruni tuvumā.
• Atbrīvojiet vietu no cilvēkiem, tad sazinieties ar gāzes piegādātāju vai ugunsdzēsējiem.

BRĪDINĀJUMS

Labošanas darbu laikā uzvelciet acu aizsargus. Ādas/acu saskare ar šķidrās propāna gāzes noplūdi var izraisīt apsaldejumu.

• Uzstādīšanas, regulēšanas un labošanas darbi jāveic kvalificētam tehnikim.
• Regulāri pārbaudiet lokano padeves pievadu. Pārliecinieties, ka tie ir labā stāvoklī. Nomainiet daļas, kuras ir bojātas vai kurām ir noplūde.

BRĪDINĀJUMS

Ja „degvielas slēgvārsta” nav, vai tas nedarbojas, tas var izsaukt uzliesmojumu vai eksploziju.

- Nedarbiniet iekārtu, ja degvielas atslēgšanas vārsta nav, vai tas nedarbojas.

īpašības un vadības elementi

Salīdziniet ilustrāciju 1 ar jūsu dzinēju, lai iepazītos ar dažādām īpaštībām un vadības elementu novietojumu.

A. Dzinēja identifikācija Modelis Tips Kods
B. Aizdedzes svece
C. Gaisa attīrītājs
D. Mērstienis
E. Ellas filtrs
F. Ellas iztecināšanas korkis
G. Ellas spiediena sensors
H. Pirkstu aizsargs / Rotējošs aizsargs (rotating screen)
I. Elektriskais starteris
J. Starteris iedarbināšanai ar rāvienu (kā opcija)
K. LPG/NG Sajaucējs
L. Izplūdes kolektors
M. Klusinātājs
N. Ellas dzesētājs (kā opcija)

Ekspluatācija

Ellas ietilpība (skatīt Specifikāciju nodalu)

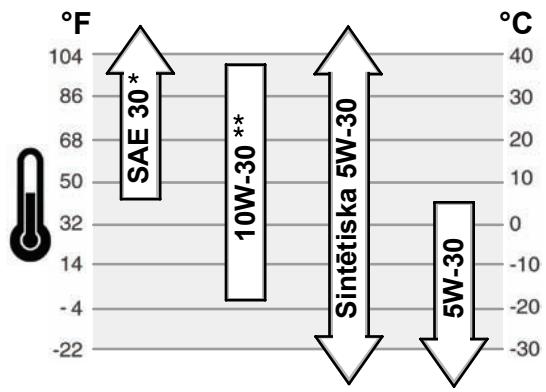

Ellas Rekomendācijas

Mēs iesakām labai darbībai izmantot Briggs & Stratton ar garantiju (Warranty Certified) sertificētās eļļas. Citas augstas kvalitātes tīrošas eļļas arī ir piemērotas, ja tās klasificētas darbam kā SF, SG, SH, SJ vai augstāk. Neizmantojiet speciālās piedevas.

Piemērotā dzinēja elļas viskozitāte tiek izvēlēta izejot no āra temperatūras. Pēc diagrammas izvēlieties vislabāko viskozitātes pakāpes elļu, kas atbilst sagaidāmajai āra temperatūrai.

* Ja SAE 30 elja tiek izmantota zem 40°F (4°C), tā varētu izraisīt apgrūtinātu iedarbināšanu.
** 10W-30 eljas izmantošana virs 80°F (27°C) var izraisīt palielinātu eljas patēriņu. Pārbaudiet eljas līmeni biežāk.

Kā pārbaudīt/pieliet ellu - Attēlu 2

Pirms ellas pieliešanas vai ellas līmeņa pārbaudes

• Novietojiet dzinēju horizontāli.
- Notīriet ellas uzpildes vietu no jebkādiem gružiem.
1. Izņemiet mērstieni (A) un noslaukiet ar tīru drānu (Attēlu 2).
2. Pilnīgi ievietot dziljuma mērītāju.
3. Izņemiet mērstieni un pārbaudiet eļjas līmeni. Tam ir jābūt pie mērstieņa atzīmes FULL (B).
4. Ja līmenis zems, lēni lejiet eļļu dzinēja eļļas uzpildnē (C). Neiepildiet par daudz. Pēc eļļas ieliešanas, pagaidiet vienu minūti un tad pārbaudiet eļļas līmeni.
5. Pilnīgi ievietot dziljuma mērītāju.

Ellas spiediens

Ja ellas spiediens ir pārāk zems, spiediena slēdzis (ja ir aprīkojumā) vai nu apturēs dzinēju, vai aktivizēs iekārtas brīdināšanas ierīci. Ja tas notiek, apturiet dzinēju un pārbaudiet ellas līmeni ar mērstieni.

Ja ellas līmenis ir zem atzīmes ADD (pieliet), pielejiet ellu, līdz ellas līmenis sasniedz atzīmi FULL (pilns). Iedarbiniet dzinēju un, pirms turpiniet darbu, pārbaudiet vai ir piemērots spiediens.

Ja ellas līmenis ir starp atzīmēm ADD un FULL, neiedarbiniet šo dzinēju. Sazinieties ar autorizētu Briggs & Stratton pārstāvi, lai novērstu ellas spiediena problēmas.

Degvielas rekomendācijas

BRĪDINĀJUMS

Ja "degvielas slēgvārsta" nav, vai tas nedarbojas, var tikt izraisīts sprādziens vai uzliesmojums.

- Nedarbiniet iekārtu, ja "degvielas slēgvārsta" nav, vai tas nedarbojas.

Degvielai jāatbilst sekojošām prasībām:

• Izmantojiet tīru, sausu degvielu, bez mitruma vai kādu dalīņu piemaisījumiem. Norādītajām prasībām neatbilstošu degvielu izmantošana var izraisīt darbības problēmas.
• Ja dzinējs ir sagatavots LPG izmantošanai, tiek ieteikts lietot HD5 LPG marku. Rekomendētais degvielas sastāvs ir degviela ar energīju vismaz 2500 BTU/ft ^3 , maksimālo propilēna saturu 5%, butāna un smagāku gāzu saturu 2,5% un minimālo propāna saturu 90%.

NG vai LPG dzinēji ir sertificēti darbam ar dabasgāzi vai šķidru propāna gāzi. Izplūdes emisiju kontroles sistēma: EM (dzinēja modifikācijas).

BRĪDINĀJUMS: lekārta, kurai šis dzinējs ir uzstādīts, ir aprīkota ar

automātisku gāzes degvielas atslēgšanas drošības vārstu. Nedarbiniet iekārtu, ja "degvielas slēgvārsta" nav, vai tas nedarbojas.

Kā ieliet degvielu

BRĪDINĀJUMS

Gāzveida izgarojumi ir Ľoti viegli uzliesmojoši un eksplozīvi.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

Uzpildot degvielu

• Uzpildiet degvielas tvertni ārpus telpām vai vietā ar labu ventilāciju.
• Bieži pārbaudiet, vai degvielas caurulēm, tvertnei, vāciņiem un piederumiem nav plaisas vai sūces. Nepieciešamības gadījumā nomainiet.

Informācija par degvielas uzpildīšanu dabasgāzes vai šķidrā propāna LP gāzes dzinējiem, izlasāma iekārtas ražotāja sniegtās lietošanas instrukcijās.

Kā iedarbināt dzinēju - Attēlu ③

BRĪDINĀJUMS

Strauja startera auklas ieraušana atpakal (atsitiens) var paraut plaukstu un roku uz dzinēja pusi ātrāk nekā jūs varēsiet palaist to valā.

Tas var izraisīt kaulu lūzumus, plīsumus, sasitumus vai sastiepumus.

- ledarbinot dzinēju, lēnām velciet startera auklu līdz sajūtat pretestību, tad paraujiet strauji, lai izvairītos no atsitiena.

BRĪDINĀJUMS

Gāzveida izgarojumi ir ļoti viegli uzliesmojoši un eksplozīvi.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

ledarbinot dzinēju

• Pārliecinieties, ka aizdedzes svece, klusinātājs un gaisa filtrs ir savā vietā un droši nostiprināts.
• Negrieziet dzinēju, ja aizdedzes svece ir izņemta.

BRĪDINĀJUMS

Dzinēji izdala tvana gāzi, kas ir indīga gāze bez smaržas un krāsas.

Tvana gāzes ieelpošana var izraisīt nelabumu, samaņas zaudēšanu vai nāvi.

• ledarbiniet un darbiniet dzinēju ārpus telpām.
- Neiedarbiniet un nedarbiniet dzinēju noslēgtā vietā, pat ja durvis vai logi ir atvērti.

PIESARDZĪBA: Dzinējs no Briggs & Stratton tiek nosūtīts bez elļas. Pirms dzinēja iedarbināšanas, pārliecinieties, ka jūs esiet ielējis elļu atbilstoši šīs rokasgrāmatas instrukcijām. Ja jūs iedarbināsiet dzinēju bez elļas, tas tiks sabojāts bez iespējām izremontēt un uz to garantija neattieksies.

Piezīme: Dažām ierīcēm un aprīkojumam ir distances vadība. Par distances vadības izvietojumu un darbināšanu skatīt aprīkojuma instrukciju.

1. Pārbaudiet ellas līmeni. Skatīt Kā pārbaudīt/pieliet ellu nodalu.

2. Pārliecinieties, ka iekārtas piedziņas vadības elementi, ja ir aprīkojumā, ir atvienoti.

3. Pagrieziet degvielas slēgvārstu (A), ja ir aprīkojumā, uz stāvokli on (atvērts) (Attēlu 3).

4. Nospiediet apturēšanas slēdzi (F), ja ir aprīkojumā, uz on (ieslēgts) stāvokli.

5. Virziet droseles vadību (B) uz fast (ātrs) stāvokli. Darbiniet dzinēju fast (ātrs)

stāvoklī.

1. ledarbināšana ar rāvienu: Pagrieziet atslēgas slēdzi (D), ja ir aprīkojumā, uz run (darbība) stāvokli..

2. ledarbināšana ar rāvienu: Stingri turiet startera auklas rokturi (E). Lēnām velciet startera auklas rokturi, līdz sajūtat pretestību, tad raujiet strauji.

Piezīme: Ja dzinējs neiedarbojas pēc trim mēginājumiem, griezieties pie BRIGGSandSTRATTON.COM vai piezvaniet 1-800-233-3723 (ASV).

BĪSTAMĪBA: Strauja startera auklas ieraušana atpakal (atsitiens) var

paraut plaukstu un roku uz dzinēja pusi ātrāk nekā jūs varēsiet palaist to vaļā. Tas var izraisīt kaulu lūzumus, plīšumus, sasitumus vai sastiepumus. ledarbinot dzinēju, lēnām velciet startera auklu līdz sajūtat pretestību, tad raujiet strauji, lai izvairītos no atsitiena.

1. Elektriskā iedarbināšana: Pagrieziet elektriskās iedarbināšanas slēdzi (D) uz on (ieslēgts)/start stāvokli.

Piezīme: Ja dzinējs neiedarbojas pēc trim mēginājumiem, griezieties pie BRIGGSandSTRATTON.COM vai piezvaniet 1-800-233-3723 (ASV).

PIESARDZĪBA: Lai pagarinātu startera darbmūžu, veiciet īsus palaišanas ciklus (maksimāli piecas sekundes). Starp palaišanas cikliem nogaidiet vienu minūti.

Kā apturēt dzinēju - Attēlu ③

1. levirziet droseles vadību (B) stāvoklī slow (lēns), pagrieziet atslēgas slēdzi (D) uz off (izslēgts) stāvokli (Attēlu 3). Izņemiet atslēgu un turiet to drošā, bērniem nepieejamā, vietā.
2. Nospiediet apturēšanas slēdzi (F), ja ir aprīkojumā, stāvoklī off (izslēgts).
3. Kad dzinējs apstājies, pagrieziet degvielas slēgvārstu (A), ja ir aprīkojumā, uz noslēgtu stāvokli.

Apkope

Izmantojiet tikai oriğinālās iekārtas nomaināmās daļas. Citādas daļas var nedarboties tik pat labi, var sabojāt iekārtu un var izraisīt ievainojumu. Papildus tam, citādu daļu izmantošana var anulēt jūsu garantiju.

Mēs iesakām jums vērsties pie jebkura Briggs & Stratton autorizēta pārstāvja dzinēja un dzinēja daļu visas apkopes un servisa veikšanai.

PIESARDZĪBA: Lai darbība būtu pareiza, visām dzinēja izgatavošanā izmantotajām sastāvdaļām jāatrodas savās vietās.

Emisijas kontrole

Emisiju kontroles iekārtu un sistēmu apkopi, nomaiņu vai remontu var veikt jebkurā ārpusceļa dzinēju remonta iestādē vai individuāli. Tomēr, lai būtu iespējams emisiju kontroles iekārtu "bezmaksas" serviss atbilstoši, šis darbs jāveic pie rūpnīcas autorizēta pārstāvja. Skatīt Emisiju garantija.

BRĪDINĀJUMS

Nejauša dzirkstejošana var izraisīt uguni vai elektriskās strāvas triecienu.

Nejauša iedarbināšana var izraisīt sapīšanos, traumatisku amputāciju vai plēstu brūci.

Uzliesmošanas risks

Pirms regulēšanas vai remonta

• Atvienojiet aizdedzes sveces vadu, un neturiet to aizdedzes sveces tuvumā.
  • Lietojiet tikai pareizos instrumentus.
• Nepārtaisiet regulatora atsperi, sasaites vai citas daļas, lai palielinātu dzinēja ātrumu.
• Rezerves daļām ir jābūt tādām pašām un tās jāuzstāda tādā pašā stāvoklī kā oriģinālās dajas.
• Nesitiet spararatu ar āmuru vai cietu priekšmetu, jo tādā gadījumā spararats var vēlāk saplīst darbības laikā.

• Izmantojiet sankcionētu aizdedzes sveces testeri.
• Nepārbaudiet dzirksteli, ja aizdedzes svece ir izņemta.

Apkopes diagramma

Pirmās 5 stundas

- Nomainiet ellu

Ik pēc 8 stundām vai katru dienu

• Pārbaudiet dzinēja ellas līmeni

- Notīriet vietu ap klusinātāju un vadības elementiem

Ik pēc 100 stundām vai katru gadu

• Iztīriet gaisa filtru *
• Iztīriet iepriekšējo tīrītāju (ja ir aprīkojumā) *
  • Nomainiet dzinēja ellu un filtru
  • Nomainiet aizdedzes sveci
  • Pārbaudiet klusinātāju un dzirksteļu slāpētāju
  • Pārbaudiet vārsta atstarpi **

Ik pēc 400 stundām vai katru gadu

• Nomainiet gaisa filtru
- Iztīriet gaisa dzesēšanas sistēmu *
- Iztīriet ellas dzesētāja ribas *

* Biežāk ir jātīra puteklainos apstāklos vai gaisā esošu gružu gadījumā.
** Nav jāveic ja nav konstatētas problēmas dzinēja darbībā.

Kā nomainīt aizdedzes sveci - Attēlu 4

Pārbaudiet atstarpi (A, Attēlu 4) ar stieples kalibru (B). Ja ir nepieciešams, iestatiet atstarpi. Ievietojiet un pievelciet aizdedzes sveci ar ieteikto momentu. Par atstarpes iestatīšanu vai momentu, skatīt Specifikāciju nodalā.

Piezīme: Dažos regionos vietējie likumi prasa izmantot aizdedzes sveci ar rezistoru, lai apslāpētu aizdedzes radītos traucējumu signālus. Ja šis dzinējs sākotnēji bija aprīkots ar aizdedzes sveci ar rezistoru, nomaiņai izmantojiet tāda paša tipa aizdedzes sveci.

Apskatiet klusinātāju un dzirksteļu slāpētāju - Attēlu ⑤

BRĪDINĀJUMS

Dzinēju darbināšana rada karstumu. Dzinēja daļas, it īpaši klusinātājs, klūst Įoti karstas.

Saskares gadījumā var rasties smagi apdegumi.

Ugunsnedroši priekšmeti, piemēram, lapas, zāle, krūmājs utt. var aizdegties.

• Laujiet klusinātājam, dzinēja cilindram un ribām atdzist pirms pieskaršanās.
• Notīriet klusinātāja un cilindra tuvumā uzkrājušos gružus.
• Pirms iekārtas izmantošanas mežā vai uz neapstrādātas zemes, kas klāta ar zāli vai krūmiem, uzstādiet un uzturiet darba kārtībā dzirksteļu slāpētāju. Šāda prasība ir spēkā Kalifornijas štatā (Kalifornijas Publisko resursu kodeksa 4442. paragraņš). Citos štatos var būt līdzīgi likumi. Federālie likumi attiecas uz federālo zemi.

Apskatiet klusinātāju, (A, Attēlu 5) vai nav plaisas, korozija vai citi bojājumi. Noņemiet dzirkstļu slāpētāju (B), ja ir aprīkojumā, apskatiet vai nav bojājumu vai pāroglojuma radītu aizblīvējumu. Ja ir nepieciešamas rezerves daļas, pārliecineties, ka tiek izmantotas tikai originālās iekārtas rezerves daļas.

BRĪDINĀJUMS: Rezerves daļām ir jābūt tādām pašām un tās jāuzstāda tādā stāvoklī kā originālās daļas, jo var izraisīties uzliesmojums.

Kā nomainīt ellu - Attēlu ⑧ ⑨ ⑩ ⑪

PIESARDZÍBA: Izmantotā elja ir bīstamie atkritumi, no kuriem atbilstošā veidā jāatbrīvojas. Neizmetiet kopā ar mājsaimniecības atkritumiem. lespējas nodot drošai savākšanai/pārstrādei noskaidrojiet vietējās varas iestādēs, apkopes centrā vai pie pārstāvja.

Izlejiet ellu

1. Nestrādājošam, bet vēl siltam dzinējam, atvienojiet aizdedzes sveces vadu (A) un turiet to atstatu no aizdedzes sveces (Attēlu 8).
2. Izņemiet ellas izlaišanas aizbāzni(B, Attēlu 9). Izlejiet ellu piemērotā tvertnē.
3. Kad ella izlaista, ievietojiet un pievelciet ellas izlaišanas aizbāzni.

Nomainiet ellas filtru (ja ir aprīkojumā)

Daži modeli ir aprikoti ar ellas filtru. Nomainas intervali noraditi Apkopes diagramma.

1. Izlaidiet ellu no dzinēja. Skatīt Ellas izlaišanas nodalu.
2. Iznemiet ellas filtru (C) un pareizi nododiet atkritumos. Skatīt Attēlu 10.
3. Pirms jūs ievietojiet jaunu eļļas filtru, viegli ieeļļojiet eļļas filtra starpliku ar svaigu tīru eļļu.
4. legrieziet ellas filtru ar roku līdz starplika saskaras ar ellas filtra adapteru, tad pievelciet ellas filtru 1/2 līdz 3/4 apgrieziena.
5. Pielejiet ellu. Skatīt Ellas pieliešanas nodalu.
6. ledarbiniet un darbiniet dzinēju. Kad dzinējs sasilis, pārbaudiet vai nav ellas noplūde.
7. Apturiet dzinēju un pārbaudiet ellas līmeni. Tam ir jābūt pie mērstiena atzīmes FULL.

Pielejiet ellu

• Novietojiet dzinēju horizontāli.
- Notīriet ellas uzpildes vietu no jebkādiem gružiem.
- Skatīt Specifikāciju nodalu, kur uzrādīta ellas ietilpība.
1. Izņemiet mērstieni (D) un noslaukiet ar tīru drānu (Attēlu 11).
2. Lēni lejiet ellu dzinēja ellas uzpildnē (E). Neiepildiet par daudz. Pēc ellas ieliešanas, pagaidiet vienu minūti un tad pārbaudiet ellas līmeni.
3. levietojiet un pievelciet mērstieni.
4. Izņemiet mērstieni un pārbaudiet eļjas līmeni. Tam ir jābūt pie mērstiena atzīmes FULL (F).
5. levietojiet un pievelciet mērstieni.

BRĪDINĀJUMS

Gāzveida izgarojumi ir ļoti viegli uzliesmojoši un eksplozīvi.

Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

- Nekad neiedarbiniet vai nedarbiniet dzinēju, kad noņemts gaisa filtra mezgls vai gaisa filtrs.

Kā tīrīt gaisa dzesēšanas sistēmu - Attēlu ⑦

BRĪDINĀJUMS

Dzinēju darbināšana rada karstumu. Dzinēja daļas, it īpaši klusinātājs, klūst ľoti karstas.

Saskares gadījumā var rasties smagi apdegumi.

Ugunsnedroši priekšmeti, piemēram, lapas, zāle, krūmājs utt. var aizdegties.

• Laujiet klusinātājam, dzinēja cilindram un ribām atdzist pirms pieskaršanās.
• Notīriet klusinātāja un cilindra tuvumā uzkrājušos gružus.

PIESARDZĪBA: Neizmantojiet ūdeni lai tīrītu dzinēju. Ūdens var piesārņot degvielas sistēmu. Lai tīrītu dzinēju, lietojiet suku vai sausu drānu.

Šis ir dzinējs ar gaisa dzesēšanu. Netīrumi vai gruži var ierobežot gaisa plūsmu un var izraisīt dzinēja pārkaršanu, kas noved pie sliktas veiktspējas un samazināta dzinēja darbmūža.

Ar suku vai sausu drānu noņemiet gružus no pirkstu aizsarga/rotējošā aizsarga (A). Uzturiet tīras sasaites, atsperes un vadības elementus (B). Uzturiet vietu ap un aiz klusinātāja (C) tīru no jebkādiem uzliesmojošiem gružiem (Attēlu 7). Pārliecinieties, ka elļas dzesētāja ribas (D) ir tīras no netīrumiem un gružiem.

PIESARDZĪBA: Filtra tīrīšanai neizmantojiet saspiestu gaisu vai škīdinātājus. Saspiests gaiss var sabojāt filtru un škīdinātāji var izškīdināt filtru.

Servisa prasības skatīt Apkopes diagrammā.

1. Attaisiet aizkritnus (A) un nonemiet pārvalku (B). Skatīt Attēlu 6.
2. Nonemiet uzgriezni (D) un aizturi (E).
3. Nonemiet gaisa filtru (F).
4. Nonemiet iepriekšējo tīrītāju (G), ja ir aprīkojumā, no gaisa filtra.
5. Lai atbrīvotu gružus, viegli padauziet gaisa filtru pret cietu virsmu. Ja gaisa filtrs ļoti netīrs, nomainiet ar jaunu gaisa filtru.
6. Mazgājiet iepriekšējo tīrītāju šķidrā mazgāšanas līdzeklī unūdenī. Tad ľaujiet tam gaisā pilnīgi izžūt. Neellojiet iepriekšējo tīrītāju.
7. Piestipriniet sausu iepriekšējo tīrītāju pie gaisa filtra.
8. levietojiet gaisa filtru nostipriniet ar aizturi un uzgriezni.
9. Uzlieciet un nostipriniet pārvalku.

Uzglabāšana

BRĪDINĀJUMS

Gāzveida izgarojumi ir ľoti viegli uzliesmojoši un eksplozīvi. Uguns vai sprādziens var izraisīt smagus apdegumus vai nāvi.

Uzglabājot iekārtu ar degvielu tvertnē

- Uzglabājiet atstatus no kurtuvēm, plītīm, ūdenssildītājiem vai citām ierīcēm, kurām ir deglis vai cits aizdegšanās avots, jo tie var izraisīt degvielas garainu uzliesmošanu.

Dzinēja ella

Kamēr dzinējs ir silts, nomainiet dzinēja elļu.

Bojājumu novēršana

Nepieciešama palīdzība? Griezieties pie BRIGGSandSTRATTON.COM vai piezvaniet 1-800-233-3723.

Specifikācijas

Dzinēja specifikācijas
Modelis	290000
Darba tilpums	29,23 ci (479 cm ^3 )
Cilindra diametrs	2,677 in (68 mm)
Virzuļa gājiens	2,598 in (66 mm)
Eļļas ietilpība	46 - 48 oz (1,36 - 1,42 L)

Dzinēja specifikācijas
Modelis	300000
Darba tilpums	29,23 ci (479 cm ^3 )
Cilindra diametrs	2,677 in (68 mm)
Virzuļa gājiens	2,598 in (66 mm)
Eļļas ietilpība	46 - 48 oz (1,36 - 1,42 L)

Dzinēja specifikācijas
Modelis	350000
Darba tilpums	34,78 ci (570 cm ^3 )
Cilindra diametrs	2,835 in (72 mm)
Virzuļa gājiens	2,756 in (70 mm)
Eļļas ietilpība	46 - 48 oz (1,36 - 1,42 L)

Dzinēja specifikācijas
Modelis	380000
Darba tilpums	38,26 ci (627 cm ^3 )
Cilindra diametrs	2,972 in (75,5 mm)
Virzuļa gājiens	2,756 in (70 mm)
Eļļas ietilpība	46 - 48 oz (1,36 - 1,42 L)

Noregulēšanas specifikācijas *
Modelis	290000, 300000
Aizdedzes sveces sprauga	0,030 in (0,76 mm)
Aizdedzes sveces pievilkšanas moments	180 lb-in (20 Nm)
Indukcijas spoles (armature) gaisa sprauga	0,008 - 0,012 in (0,20 - 0,30 mm)
leplūdes vārsta atstarpe	0,004 - 0,006 in (0,10 - 0,15 mm)
Izplūdes vārsta atstarpe	0,004 - 0,006 in (0,10 - 0,15 mm)

Noregulēšanas specifikācijas *
Modelis	350000, 380000
Aizdedzes sveces sprauga	0,030 in (0,76 mm)
Aizdedzes sveces pievilkšanas moments	180 lb-in (20 Nm)
Indukcijas spoles (armature) gaisa sprauga	0,008 - 0,012 in (0,20 - 0,30 mm)
leplūdes vārsta atstarpe	0,004 - 0,006 in (0,10 - 0,15 mm)
Izplūdes vārsta atstarpe	0,004 - 0,006 in (0,10 - 0,15 mm)

* Dzinēja jauda samazināsies par 3,5% uz katrām 1 000 pēdām (300 metriem) virs jūras līmeņa un par 1% uz katru 10° F (5,6° C) virs 77° F (25° C). Šis dzinējs darbosies apmierinoši pie leņka līdz 15°. Meklējiet iekārtas operatora rokasgrāmatā droša darba pieļaujamās robežas uz slīpumiem.

Vispārīga pielietojuma apkopes daļas √

Apkopes daļa	Dāļas numurs
Gaisa filtrs - izņemot modeli 380000	394018
Gaisa filtrs - modelis 380000	692519
Gaisa filtra priekšattīrītājs - izņemot modeli 380000	272490
Gaisa filtra priekšattīrītājs - modelis 380000	692520
Eļļa - SAE 30	100028
Eļļas filtrs - 6 cm garumā	492932

Apkopes daļa	Dāļas numurs
Eļļas filtrs - 9 cm garumā	491056
Rezistora aizdedzes svece	491055
Ilgizturīga platīna aizdedzes svece	5066
Aizdedzes sveces atslēga	19374
Dzirksteles testeris	19368

√ Mēs iesakām jums griezties pie jebkura autorizēta Briggs & Stratton pārstāvja visu dzinēju un dzinēju daļu apkopes un servisa veikšanai. Izmantojiet tikai originālās Briggs & Stratton daļas.

IEROBEŽOTA GARANTIJA

Briggs & Stratton bez maksas salabos vai aizvietos jebkuru dzinēja daļu (as), kurai ir defektīvs materiāls vai apstrāde vai abi faktori. Transporta izdevumi par produktu, kas iesniegts remontam vai nomaiņai saskaņā ar šo garantiju, ir jāsedz pircējam. Šī garantija ir spēkā laika periodos un pie nosacījumiem, kas norādīti zemāk. Garantijas apkopes veikšanai, atrodiet tuvāko autorizēto apkopes pārstāvi mūsu pārstāvju meklēšanas kartē BRIGGSandSTRATTON.com vai piezvaniet 1-800-233-3723 vai atrodiet tālruni katalogā ‘Yellow Pages™’.

Nav citas tiešas garantijas. Netiešas garantijas, ieskaitot tirdzniecībai un piemērotībai īpašiem nolūkiem, ir ierobežotas līdz vienam gadam no pirkšanas vai līdz likumā atļautajam apjomam un visas netiešās garantijas ir izslēgtas. Atbildība par nejaušiem vai sekojošiem kaitējumiem ir izslēgta līdz apjomam, kādā izslēgšana ir atļauta likumā. Dažos štatos vai valstīs nav atļauti ierobežojumi netiešas garantijas ilgumam un dažos štatos vai valstīs nav atļauti izņēmumi vai ierobežojumi nejaušiem vai sekojošiem kaitējumiem, tādēļ augšminētais ierobežojums un izņēmums var uz jums neattiekties. Šī garantija dod jums noteiktas juridiskas tiesības, un jums var būt arī citas tiesības, kas dažādos štatos un valstīs ir atšķirīgas.

STANDARTA GARANTIJAS NOTEIKUMI * ▲

Zimola/produkta tips	Patērētāja lietošana	Komerciāla lietošana
VanguardTM	2 gadi	2 gadi
Sērijas ar pagarinātu darbmūžuTM, I/C®, IntekTM I/C®, IntekTM Pro	2 gadi	1 gads
Sniega sērijas MAXTMar izturīgu kanālu (Dura-Bore)TM Čuguna uzmava	2 gadi	1 gads
Visi citi Briggs & Stratton dzinēji	2 gadi	90 dienas

* Šie ir mūsu standarta garantijas noteikumi, taču laiku pa laikam iespējams papildus garantijas segums, kāds netika noteikts publikācijas laikā. Lai iepazītos ar jūsu dzinējam pašreiz spēkā esošo garantijas noteikumu sarakstu, skatiet Internetā BRIGGSandSTRATTON.COM vai sazinieties ar jūsu autorizēto Briggs & Stratton servisa pārstāvi.
Dzinējus, kurus izmanto kā mājsaimniecības rezerves ĝeneratorus aptver tikai patērētāja garantija. Šī garantija neattiecas uz to iekārtu dzinējiem, kas tiek izmantoti kā energijas avoti darba vietā. Garantija neattiecas uz dzinējiem, ko izmanto sacīkšu braucienos, komerciālos vai nomas transportlīdzekļos.

Garantijas periods sākas pirmajā mazumtirdzniecības patērētāja vai komerciāla galaietotāja pirkšanas dienā, un turpinās laika periodā, kas norādīts augšminētajā tabulā. "Patērētāja lietošana" nozīmē mazumtirdzniecības patērētāja personīgu lietošanu mājsaimniecībā. "Komerciāla lietošana" nozīmē visus citus lietojumus, ieskaitot lietojumu komerciāliem, ienākumus radošiem vai nomas nolūkiem. Tikko dzinējs ir ticis lietots komerciāli, tas turpmāk attiecībā uz šo garantiju tiek uzskatīts par komerciālas lietošanas dzinēju.

Nekāda garantijas registrācija nav nepieciešama, lai iegūtu Briggs & Stratton produktu garantiju. Saglabājiet savu pirkumu apliecinošo čeku. Ja jūs neiesniedzat apliecinājumu sākotnējā pirkuma datumam, kad ir nepieciešama garantijas remonts, tad garantijas perioda noteikšanai tiks izmantots produkta ražošanas datums.

Par jūsu garantiju

Briggs & Stratton labprāt veic garantijas remontu un atvainojas par sagādātajām neērtībām. Garantijas remontus var veikt jebkurš autorizēts apkopes pārstāvis. Vairums garantijas remontu tiek veikti parastā kārtā, tomēr dažreiz garantijas apkopes pieprasījumi var būt neatbilstoši.

Ja klients nepiekrīt apkopes pārstāvja lēmumam, tiek veikta izmeklēšana, lai noskaidrotu garantijas piemērojamību. Prasiet, lai apkopes pārstāvis visus saistītos faktus iesniedz izskatīšanai savam izplatītājam vai rūpnīcai. Ja izplatītājs vai rūpnīca nolemj, ka prasība ir pamatota, klientam tiek pilnībā atlīdzināti defektīvie priekšmeti. Lai izvairītos no domstarpībām, kas var rasties starp klientu un pārstāvi, zemāk ir uzskaitīti daži dzinēja darbības traucējumu iemesli, uz kuriem garantija neattiecas.

Normāls nodilums: Dzinējiem, tāpat kā visām mehāniskām ierīcēm, lai tie darbotos labi, nepieciešama periodiska daļu apkope un nomaiņa. Garantija neietver remontu, ja normālā darbībā izbeidzies dajas vai dzinēja darbmūžs. Garantija nebūs spēkā, ja dzinēja bojājums radies nepareizas lietošanas, regulāras apkopes neveikšanas, pie nepareizas transportēšanas, nemākulīgi apejoties, nepareizas uzglabāšanas noliktavā vai arī neatbilstošas uzstādīšanas dēļ. Līdzīgā veidā, garantija nav spēkā, ja noņemts dzinēja sērijas numurs, kā arī ja dzinējs pārtaisīts vai modificēts.

Neatbilstoša apkope: Dzinēja darbmūžs ir atkarīgs no apstākliem, kādos tas darbojas un kā par to rūpējas. Dažas ierīces, piemēram, kultivatori, sūkņi un rotācijas plaujmašīnas, įoti bieži tiek izmantotas puteklainos vai netīros apstākļos, kas var radīt iespaidu par priekšlaicīgu nolietojumu. Šāds nolietojums, ja to izraisījuši netīrumi, puteklī, aizdedzes sveces tīrīšanas grants, vai cits abrazīvs materiāls, kas iekļuvis dzinējā neatbilstošas apkopes dēl, netiek ietverts garantijā.

Šī garantija attiecas tikai uz defektīviem materiāliem, kas saistīti ar dzinēju, un/vai apdares kvalitāti, un nevis uz nomaiņu vai atlīdzināšanu iekārtai, kurai dzinējs var būt pierīkots. Tāpat garantija neattiecas uz remontu, kas nepieciešams šādu iemeslu dēļ:

1 Problēmas, kuras izraisījušas daļas, kas nav oriģinālas Briggs & Stratton daļas.
2 Iekārtas vadība vai ierīces, kas nepieļauj iedarbināšanu, izraisa dzinēja neapmierinošu darbību vai saīsina dzinēja darba mūžu. (Sazinieties ar iekārtas ražotāju.)

3 Karburatori ar sūci, aizsērējušas degvielas caurules, salipuši vārsti vai citi bojājumi, ko izraisījusi piesārņotas vai vecas degvielas izmantošana.
4 Dalas, kas ir bojātas vai salūzušas tādēl, ka dzinējs ticis darbināts ar nepietiekamu vai piesārņotu smērellu, vai ar nepareizas kategorijas smērellu (pārbaudiet un papildiniet eļļas līmeni, ja nepieciešams, un nomainiet ieteiktajos intervālos.) OIL GARD nevar apstādināt darbojošos dzinēju. Dzinēja bojājums ir iespējams, ja eļļas līmenis netiek pienācīgi uzturēts.
5 Saistītu daļu vai agregātu, piemēram, sajūgu, transmisiju, tālvadību u.tml. remonts vai regulēšana, kuri nav ražoti Briggs & Stratton.
6 Daļu bojājums vai nolietojums, ko izraisījuši netīrumi, kas iekļuvuši dzinējā neatbilstošas gaisa filtra apkopes, atkārtotas montāžas vai neoriģināla gaisa filtra elementa vai kasetnes izmantošanas dēļ. leteiktajos intervālos notīriet un/vai nomainiet filtru kā norādīts operatora rokasgrāmatā.
7 Daļu bojājumi pieļaujamā ātruma pārsniegšanas dēļ vai zāles, gružu vai netīrumu izraisītas pārkarsēšanas dēļ, kas aizbāž vai aizsprosto dzesēšanas ribas vai spararata vietu, vai bojājumu izraisījusī dzinēja darbināšana noslēgtā vietā bez pietiekamas ventilācijas. leteiktajos intervālos notīriet dzinēja gružus kā norādīts operatora rokasgrāmatā.
8 Dzinēja vai iekārtas daļu salūšana dēļ pārmērīgas vibrācijas, ko izraisījusi dzinēja valīga montēšana, valīgi griezeļa asmeņi, nesabalansēti asmeņi vai valīgi vai nesabalansēti lāpstīnriteņi, neatbilstoša iekārtas piestiprināšana dzinēja klokvārpstai, pieļaujamā ātruma pārsniegšana vai cita nepareiza ekspluatācija.
9 Saliekta vai salūzusi klokvārpsta, ko izraisījis sitiens ar griezēja asmeni pa cietu objektu rotācijas zāles plaujmašīnai, vai pārmērīgs kīlsiksnas nospriegojums.
10 Dzinēja kārtējā pielāgošana vai noregulēšana.

Garantijas apkope iespējama tikai caur Briggs & Stratton korporācijas autorizētiem apkopes pārstāvjiem. Atrodiet tuvāko autorizēto apkopes pārstāvi mūsu pārstāvju meklēšanas kartē BRIGGSandSTRATTON.com vai piezvaniet 1-800-233-3723 vai atrodiet tālruni 'Yellow Pages™'.

Informacje ogólne
