Gaminio tipas	Elektrinis vandens šildytuvas
Modelis	GBF80SMC6
Tūris	76.1 L
Sumaišytas vanduo prie 40 °C (V40)	116 L
Matmenys (A x P x G)	820 x 615 x 454 mm
Tuščio svoris / Pilno svoris	30 kg / 110 kg
Maitinimas	230 V~, 2000 W (2 x 1000 W)
Apsaugos klasė	I
Apsaugos laipsnis	IP24
Vardinė slėgio vertė	0.6 / 0.9 / 1.0 MPa (6 / 9 / 10 bar)
Energijos efektyvumo klasė	B
Metinis elektros suvartojimas	1313 kWh
Dienos elektros suvartojimas	7.251 kWh
Įkaitimo laikas (nuo 10 °C iki 65 °C)	2 h 37 min
Deklaruoto apkrovos profilis	M
Elektroninis valdymas	EcoSmart su temperatūros ekranu, išmanusis režimas, funkcija prieš legioneliozes
Temperatūros nustatymai	10 °C (apsauga nuo šalčio), 35 °C, 57 °C (ECO), 75 °C
Saugos funkcijos	Apsauga nuo perkaitimo (terminis išjungimas), apsauga nuo sauso paleidimo, reikalingas saugos vožtuvas
Montavimas	Vertikaliai ant sienos arba horizontaliai ant grindų (reikalauja kvalifikuoto personalo)
Priežiūra	Periodinis apsauginio anodo tikrinimas, kalkių pašalinimas per įgaliotą servisą
Garantija	Korozijos garantija galioja tik reguliariai tikrinant anodą

Dažnai užduodami klausimai - GBF80SMC6 GORENJE

Kaip nustatyti vandens temperatūrą Gorenje GBF80SMC6?

Pakartotinai spauskite mygtuką (②), kad pereitumėte per temperatūros lygius: * (apsauga nuo šalčio, ~10 °C), 35 °C, eco (~57 °C, rekomenduojama energijos taupymui) ir 75 °C. Ekrane rodoma nustatyta temperatūra.

Kas yra EcoSmart režimas ir kaip jį naudoti?

EcoSmart yra išmani funkcija, kuri per 7 dienas išmoksta jūsų karšto vandens naudojimo įpročius ir optimizuoja šildymą, kad sumažintų energijos suvartojimą. Norėdami pradėti įrašymą, paspauskite mygtuką (④) – mirksės žalia lemputė. Po 7 dienų režimas veikia automatiškai. Paspauskite dar kartą, kad išjungtumėte, arba laikykite, kad iš naujo pradėtumėte įrašymą, jei pasikeičia įpročiai.

Kodėl vandens laša iš saugos vožtuvo?

Lašėjimas yra normalus uždaroje slėginėje sistemoje dėl šiluminio plėtimosi. Saugos vožtuvas išleidžia perteklinį slėgį. Jei lašėjimas yra per didelis, ant įleidimo vamzdžio sumontuokite išsiplėtimo baką (bent 5% šildytuvo tūrio).

Ką daryti, jei ekrane rodoma klaida E1, E5 arba E44?

E1 (temperatūros jutiklio klaida): kvieskite servisą. E5 (perkaitimas >90 °C): automatiškai pašalinama, kai temperatūra nukrenta; jei pasikartoja, kvieskite servisą. E44 (sausas paleidimas): pripildykite šildytuvą vandeniu, tada išjunkite arba palaikykite mygtuką (②) 3 sekundes, kad iš naujo nustatytumėte.

Kaip išleisti vandenį iš vandens šildytuvo saugojimui ar remontui?

Atjunkite maitinimą, atidarykite karšto vandens čiaupą, kad išleistumėte vandenį, uždarykite šalto vandens įleidimo vožtuvą ir atsukite lanksčią žarną nuo karšto vandens išleidimo angos. Naudokite T elementą su išleidimo vožtuvu tarp įleidimo vamzdžio ir saugos vožtuvo, kad būtų lengviau išleisti vandenį. Po pripildymo leiskite vandeniui tekėti bent 2 minutes.

Ar būtina montuoti saugos vožtuvą?

Taip, uždarose slėginėse sistemose saugos vožtuvas (vardinės vertės 0,6, 0,9 arba 1,0 MPa pagal etiketę) turi būti sumontuotas ant šalto vandens įleidimo, kad būtų išvengta per didelio slėgio. Nepalikite jokio uždarymo vožtuvo tarp šildytuvo ir saugos vožtuvo.

Kaip dažnai reikia tikrinti apsauginį anodą?

Reguliarūs patikrinimai, atliekami įgalioto serviso teikėjo, yra būtini, kad galiojtų bako korozijos garantija. Intervalas nurodytas garantijos sertifikate; paprastai kas 1-2 metus, priklausomai nuo vandens kokybės.

Ar vandens šildytuvą galima montuoti horizontaliai?

Taip, universalus dizainas leidžia tiek vertikalų montavimą ant sienos, tiek horizontalų montavimą ant grindų. Laikykitės matmenų, pateiktų instrukcijoje (1 ir 2 pav.), ir naudokite tinkamus sieninius inkarus (min. Ø8 mm) dėl didelio svorio, kai šildytuvas pripildytas.

Ką daro funkcija prieš legioneliozes?

Jei vanduo per 14 dienų iš eilės nepasiekė 65 °C, šildytuvas automatiškai įkaitina iki 70 °C ir palaiko 120 minučių, kad sunaikintų legioneliozės bakterijas.

Kaip valyti vandens šildytuvo išorę?

Naudokite minkštą šluostę su švelniu plovikliu lygiems lakuotiems paviršiams. Venkite alkoholio pagrindo arba abrazyvinių valiklių.

NAUDOJIMO INSTRUKCIJA GBF80SMC6 GORENJE

8 metų ir vyresni vaikai, sutrikusių fizinių, jutiminių ar protinių gebėjimų asmenys bei asmenys, kuriems trūksta patirties ar žinių, prietaisu gali naudotis tik prižiūrimi, jiems paaiškinus, kaip saugiai prietaisu naudotis, bei jiems supratus galimą pavojų.
! Vaikams su prietaisu žaisti draudžiama.
Vaikams prietaiso valyti ar kitaip juo rūpintis be suaugusiųjų priežiūros draudžiama.
Prietaisas turi būti montuojamas, laikantis šalyje galiojančių reikalavimų ir gamintojo instrukcijų. Montavimo darbus turi atlikti kvalifikuotas montuotojas.
Esant uždarai (kaupiamajai) sistemai, prie vandens šildytuvo privedimo žarnelės būtina jrengti nominaliojo 0,6 Mpa (6 barų), 0,9 MPa (9 barų) arba 1,0 MPa (10 barų) slėgio apsauginį vožtuvą (žiūrėkite įrašą gamintojo lentelėje), kuris saugotų nuo slėgio katile padidėjimo daugiau nei 0,1 MPa (1 baro) virš nominaliojo.
Iš apsauginio vožtuvo nutekamosios angos gali lašeti vanduo, todėl nutekamoji anga turi turėti išėjimą j atmosferos slėgį.
Apsauginio vožtuvo išvadas turi būti nukreiptas žemyn ir apsaugotas nuo užšalimo.
Kad apsauginis vožtuvas gerai veiktų, jį reikia periodiškai tikrinti, šalinti kalkių nuosėdas ir sekti, kad jis neužsikimštų.
Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromajj vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų!
Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu!
Nuo termostato gedimo šildytuvas apsaugotas papildomo šiluminio saugiklio. Termostatui sugedus, vanduo šildytuve pagal saugumo standartus gali įkaisti net iki 130°C. Montuojant vandens įvadą būtinai reikia atsižvelgti į tai, kad vandens temperatūra gali pakilti iki minėtos vertės.
Jei šildytuvą nuo elektros tinklo atjungsite aplinkoje, kur yra vandens užšalimo rizika, iš jo reikia išleisti vandenį.
Iš šildytuvo vanduo išteka per šildytuvo vandens išleidimo vamzdj. Todėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir vandens išleidimo vamzdžio įmontuoti specialų fittingą (trišakį) su išleidimo ventiliu.
Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

Gerbiamas Pirkėjau, dėkojame, kad pirkote mūsų gaminį. PRIEŠ MONTUODAMI IR PRADĖDAMI NAUDOTI VANDENS ŠILDYTUVA, PRAŠOME JŪSŲ ATIDŽIAI PERSKAITYTI INSTRUKCIJA.

Šildytuvas pagamintas pagal galiojančius standartus ir oficialiai išbandytas, jam yra išduotas saugumo ir elektromagnetinio suderinamumo sertifikatai. Šildytuvo pagrindiniai techniniai parametrai yra nurodyti gamintojo lentelėje, užklijuotoje prie įvadinės žarnelės ant šildytuvo dugno. Šildytuvą prie vandentiekio bei elektros tinklų gali jungti tik kvalifikuotas specialistas. Remontuoti šildytuvą iš vidaus, šalinti kalkių nuosėdas, tikrinti ir keisti apsauginį antikorozinį anodą gali tik gamintojo įgaliota serviso tarnyba.

MONTAVIMAS

Šildytuvą montuokite kiek įmanoma arčiau vandens paėmimo taško. Jei šildytuvas bus montuojamas patalpoje, kurioje yra vonia ar dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Prie sienos šildytuvas turi būti tvirtinamas, naudojant tinkamus, ne mažesnio kaip 8 mm skersmens tvirtinimo varžtus. Jei sienos nėra pakankamai tvirtos, vietos, kur bus kabinamas šildytuvas, turi būti tinkamai sutvirtintos. Dėl universalios konstrukcijos šildytuvą galima montuoti vertikaliai prie sienos arba horizontaliai ant grindų. Galvojant apie galimus būsimus remonto darbus, rekomenduojame šildytuvą tvirtinti, laikantis montavimo išmatavimų (žiūrėkite 1 pav. ir 2 pav.).

1 pav.: vertikalus tvirtinimas prie sienos

2 pav.: horizontali padètis ant grindu

	A B C G
GBF 50 E5	600 415 190 260
GBF 80 E5	820 615 210 360
GBF 100 E5	965 765 205 510
GBF 120 E5	1120 915 210 510
GBF 150 E5	1335 1115 225 510

Šildytuvo pajungimo ir montavimo išmatavimai [mm]

JUNGIMAS PRIE VANDENTIEKIO TINKLO

Šildytuvo vandens privedimo ir nuvedimo žarnelės yra pažymėtos skirtingomis spalvomis. Šalto vandens privedimas pažymėtas mėlynai, šilto vandens nuvedimas – raudonai.

Šildytuvas prie vandentiekio tinklo gali būti jungiamas dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema vandeniu aprūpina kelis vartojimo taškus. Atvira (pratekanti) sistema vandeniu aprūpina tik vieną vartojimo tašką. Priklausomai nuo pasirinktos jungimo sistemos, turite sumontuoti atitinkamus vandens maišytuvus.

Uždaroje (kaupiamojoje) vandens pajungimo sistemoje (3 pav.) vandens paémimo taškuose būtina naudoti maišytuvus. Norint užtikrinti saugų šildytuvo veikimą, ant privedimo žarnelės būtina pastatyti 0,1 MPa (1 baro) slėgiui nustatytą apsauginį vožtuvą arba apsauginę grupę, kas apsaugotų nuo viršslėgio katile susidarymo. Apsauginio vožtuvo nutekamoji anga turi turėti išėjimą į atmosferos slėgį. Vandeniiui šildytuve šylant, vandens slėgis katile kyla iki apsauginiame vožtuve nustatytos ribos. Kadangi vandens grįžimas į vandentiekio sistemą užblokuotas, iš apsauginio vožtuvo nutekamosios angos gali lašėti vanduo. Lašantį vandenį į nuotakas galite nuvesti po apsauginiu vožtuvu įrengę surinkimo antgalį. Po apsauginio vožtuvo išvadu įrengta nutekamoji žarnelė turėtų būti nukreipta tiesiai žemyn ir apsaugota nuo užšalimo.

Norėdami išvengti varvėjimo iš apsauginio vožtuvo, ant šildytuvo privedimo žarnelės galite sumontuoti ne mažesnės kaip 5 proc. šildytuvo talpos išsiplėtimo rezervuarą.

Kad apsauginis vožtuvas veiktų tinkamai, jį reikia reguliariai tikrinti, šalinti kalkių nuosėdas ir įsitikinti, kad apsauginis vožtuvas nėra užsikimšęs. Kad patikrintumėte vožtuva, turite atverti apsauginio vožtuvo išėjimo angą, sukdami rankenėlę arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia nepriekaištingai, jei pro vožtuvo išėjimo angą išbėga vanduo.

Atviroje (pratekamoje) vandens pajungimo sistemoje (4 pav.) prieš vandeniui patenkant j šildytuvą būtina sumontuoti atbulinį vožtuvą, kuris neleidžia vandeniui ištekėti iš katillo, kai sistemoje nelieka vandens. Tokioje sistemoje leidžiama naudoti tik pratekančio srauto maišytuvą. Šildytuve kylant temperatūrai, didėja vandens tūris, dėl ko iš maišytuvo laša vanduo. Stipriai užsukdami maišytuvo rankenėlę lašėjimo nesustabdysite, tačiau galite sugadinti maišytuvą.

3 pav.: Uždara (kaupiamoji) sistema

4 pav.: Atvira (pratekamoji) sistema

SUTARTINIAI ŽYMĖJIMAI

1 Maišytuvai
2 Išsiplėtimo rezervuaras
3 Apsauginis vožtuvas
a - lšbandymo vožtuvas
b - Atbulinis vožtuvas
4 Prie nuotakų prijungtas piltuvėlis
5 Išbandymo antgalis
6 Redukcinis vožtuvas
7 Uždaromasis vožtuvas
8 Atbulinis vožtuvas
9 Pratekančio srauto maišytuvas
H Šaltas vanduo
T Karštas vanduo

Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromaji vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų!

Jei vandentiekio tinkle slėgis neviršija nominaliojo, šildytuvą galima jungti tiesiogiai, be redukcinio vožtuvo. Jei vandentiekio tinkle slėgis viršija nominalujj, būtina statyti redukcinį vožtuvą.

Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu!

Pirmą kartą pildant vandeniu, atsukite maišytuvo karšto vandens rankenėlę. Šildytuvas yra užpildytas, kai vanduo ima tekėti per maišytuvo išleidimo čiaupą.

JUNGIMAS PRIE ELEKTROS TINKLO

Prieš jungiant prie elektros tinklo, i šildytuvą būtina įmontuoti minimalaus, bent 1,5 mm² (H05VV-F 3G 1,5 mm²) skerspjūvio prijungiamaji kabelį, todėl turite nuimti apsauginį dangtį.

Instaliuojant elektrą, visų polių atskyrimo nuo įtampos įrenginys turi būti sumontuotas pagal šalyje galiojančius elektros instaliacijos reikalavimus.

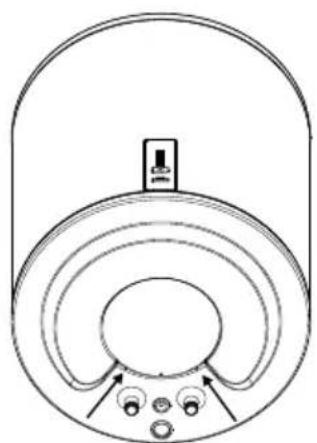

5 pav.: Apsauginio dangčio nuémimas

6 pav.: Elektros jungimo schema

SUTARTINIAI ŽYMĚJIMAI

1 Laidų jungimo blokas
2 Bimetalinis saugiklis
3 Elektroninis reguliatorius
4 Kaitinimo elementas (2 × 1000)
5 Temperatūros jutiklis

L Fazès laidas

N Neutralus laidas

± lžeminimo laidas

ISPEJIMAS: prieš bet kokj šildytuvo remonta iš vidaus, prietaisą būtinai atjunkite nuo elektros tinklo! Prietaisą remontuoti gali tik kvalifikuotas specialistas!

ŠILDYTUVO EKSPLOATACIJA

Šildytuvą prijungus prie vandentiekio ir elektros tinklų, jis yra paruoštas naudojimui.

Šildytuvą prijungus prie maitinimo šaltinio, jis pereina i budėjimo režimą. Budėjimo režimu šildytuvas palaiko 10 °C vandens temperatūrą.

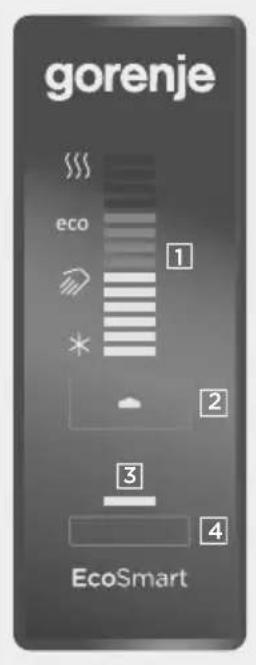

SUTARTINIAI ŽYMĚJIMAI

1 - nustatytos/esamos šildytuvo vandens temperatūros displejus, jspėjimas apie technines problemas
2 - On/Off [ljungti/lšjungti] mygtukas, temperatūros nustatymas
3 - "SMART" funkcijos veikimo indikatorius
4 - "SMART" funkcijos jjungimo/išjungimo mygtukas

7 pav.: Valdymo pultelis

Šildytuve yra sumontuotas elektroninis "EcoSmart" regulatorius, leidžiantis nustatyti ir rodyti vandens temperatūrą, diagnozuoti gedimus ir veikti išmaniuoju režimu, kuriuo naudodamiesi suvartosite mažiau elektros energijos.

Šildytuvo ijungimas/išjungimas

Vandens šildytuvą jjungsite, ilgiau palaikę paspaustą (3 s) mygtuką 2.

Dar kartą ilgiau palaikius paspaustą (3 s) mygtuką 2, šildytuvas pereina i budėjimo režimą.

Šildytuvo veikimas - rankinis valdymas

Temperatūrą nustatote, spausdami mygtuką ② iki pageidaujamos temperatūros lygio (numatytoji temperatūra yra 57 °C).

* - Apsauga nuo užšalimo, apie 10 °C temperatūra.
- Vandens temperatūra apie 35 °C.
eco - Vandens temperatūra apie 57 °C.
- Vandens temperatūra apie 75 °C.

Kai pasiekiate aukščiausią lygi "III, vėl paspaudus mygtuką, grįžtate j pradžią " * Rekomenduojame pasirinkti nustytmą "ećdoks pasirinkimas taupiausias; jam veikiant, vandens temperatūra bus apie 57 °C, kalkių nuosėdu iškritimas ir šilumos sąnaudos bus mažesni, nei pasirinkus aukštesnės temperatūros nustatymus.

Vandens temperatūrą šildytuve rodo displejus 1.

Jei planuojate ilgesnj laiką šildytuvo nenaudoti, apsaugokite jo turinį nuo užšalimo, pasirinkdami temperatūros nustatymą "*. Pasirinkus šį nustatymą, šildytuvas palaikys apie 10 °C vandens temperatūrą.

Šildytuvo veikimas "EcoSmart" režimu

Šis veikimo būdas labiausiai tinka tuomet, kai turite nusistovėjusius karšto vandens vartojimo įpročius (pavyzdys: po dušu prausiatės kas dieną panašiu metu). Norėdami šildytuvą naudoti "EcoSmart" režimu, turite jjungti įrašymo funkcija. Elektroninis reguliatorius įrašo Jūsų įpročius, juos įsimena ir, pasibaigus įrašymo laikotarpiui, į juos atsižvelgia, šildydamas vandenį. Įrašas trunka 7 paras. Prietaisui veikiant "EcoSmart" režimu, sumažėja elektros energijos suvartojimas.

• Paspaudę mygtuką 4, pradésite įrašinėti savo kasdienių įpročių seką. Įrašymo metu mygtukas pažymėtas 3 turi užsidegti žaliai. Po septynių dienų įrašinėjimas baigiasi, tuomet įrašytas kasdienis režimas pats automatiškai pradeda kartotis. Jei vandens šildytuvo veikimo metu yra įjungtas „EcoSmart“ režimas, žaliai dega 3 kontrolinė lemputė.
• Vél paspaudę mygtuką 4, išjungsite įrašymo arba "EcoSmart" funkcija. Šildytuvas grižta prie pagrindinio veikimo režimo. Vandenį šildo pagal nustatytą temperatūrą.
• Pakartotinis „EcoSmart“ režimo jjungimas yra galimas, jei paspausite mygtuką 4. Jei veikimo režimas jau buvo įrašytas (įrašinėjimo procesas nebuvo pertrauktas), jis pradeda veikti savaime. Žaliai dega 3 kontrolinė lemputė. Jei įrašinėjimo procesas buvo pertrauktas, iš naujo pradedamas septynių dienų įrašinėjimas. Žaliai užsidega 3 lemputė.
• Jei elektroninis reguliatorius jau turi išsaugotą veikimo schemą, o karšto vandens vartojimo įpročiai pasikeičia, reikia įrašymo funkciją paleisti iš naujo. Įrašymo funkciją įjungsite, ilgiau palaikę paspaustą mygtuką 4. Įrašas trunka 7 paras iš eilės.

Apsaugos nuo legionelių funkcija

Jei 14-kos dienų bėgyje vanduo šildytuve nesušyla iki 65 °C, įsijungia apsaugos nuo legionelių funkcija, kurios metu vanduo šildytuve įkaitinamas iki 70 °C, tokią temperatūrą palaikant 120 min.

Įspėjimas apie technines problemas

Iškilus techninei problemai, ima mirksėti displėjaus kontrolinės lemputės

Techninė problema	Techninės problemos aprašymas	Įspėjamieji ženklai Sprendimas
E1	• Temperatūros jutiklio techninė problema	• Displėjaus kontrolinės lemutės greitai kartotinai sumirksi 2x.	• Skambinkite serviso tarnybai (šildytuvas neveikia).
E5	• Perkaitimas (temperatūra >90 °C)	• Displėjaus kontrolinės lemutės greitai kartotinai mirksi po 3x.	• Įspėjimas apie problemą automatiškai išsijungia, kai temperatūra krenta žemiau nustatytos ribos. • Jei techninė problema kartojasi, skambinkite serviso tarnybai.
E44	• Ijungtas be vandens	• Displėjaus kontrolinės lemutės greitai kartotinai mirksi po 4x.	• Užpildykite šildytuvą vandeniu. • Įspėjimas apie problemą panaikinamas, išjungus šildytuvą, t. y. 3 s laikant paspaudus mygtuką.

Vandens išleidimas iš šildytuvo

Jei šildytuvą nuo elektros tinklo atjungsite aplinkoje, kur yra vandens užšalimo rizika, iš jo turite išleisti vandenį. Iš šildytuvo vanduo išteka per šildytuvo vandens išleidimo vamzdį. Tuo tikslu, montuojant prietaisą, tarp apsauginio vožtuvo ir privedimo žarnelės rekomenduojama įstatyti specialią T formos tarpinę su išvedimo čiaupu. Prieš išleidžiant vandenį, šildytuvą reikia atjungti nuo elektros tinklo ir, atsukus prijungto maišytuvo karšto vandens rankenėlę, išleisti karštą vandenį. Vandeniiui šildytuve atvėsus, užsukamas šalto vandens privedimo vožtuvas ir atsukama lanksti karšto vandens nuvedimo žarnelė. Dabar iš šildytuvo vandenį galite išleisti pro privedimo žarnelės išleidimo čiaupą. Vandenį išleidus pro privedimo žarnelę, šildytuve dar lieka nedidelis kiekis vandens. Šildytuvą iš naujo užpildant vandeniu, rekomenduojame atsukti maišytuvo karšto vandens rankenėlę ir leisti vandeniiui iš maišytuvo čiaupo tekėti bent 2 min (srovė turi būti lygi, vidutinio stiprumo, pieštuko storio).

Šildytuvo išorę valykite minkštu skudurėliu ir švelniu, lygiems lakuotiems paviršiams skirtu skystu valikliu. Nenaudokite valiklių, į kurių sudėtį jeina alkoholis ar abrazyvios medžiagos. Užtikrinant nepriekaištingą šildytuvo veikimą ir ilgaagmžiškumą, rekomenduojama periodiškai tikrinti jo techninę būklę. Katilo antikorozinė garantija galios tik tuo atveju, jei reguliariai atlikote apsauginio anodo nusidėvėjimo techninę priežiūrą. Laikotarpiai tarp reguliaraus techninio aptarnavimo datų negali būti ilgesni, nei nurodyta garantiniame lape. Techninę priežiūrą turi atlikti gamintojo įgaliotos serviso tarnybos meistras, kuris gaminio garantiniame lape techninės priežiūros faktą patvirtina įrašu. Techninės priežiūros metu patikrinamas antikorozinio apsauginio anodo nusidėvėjimas ir, pagal poreikį, išvalomos kalkių nuosėdos, kurios šildytuvo viduje susikaupia, priklausomai nuo naudojamo vandens kokybės, kiekio ir temperatūros. Techninio aptarnavimo metu įvertinus šildytuvo būklę, serviso tarnyba rekomenduos kitą techninės priežiūros datą.

Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

Mūsų produktuose yra ekologiškai saugūs ir sveikatai nekenksmingi komponentai, todėl pasibaigus naudojimo laikui juos galima lengvai išmontuoti ir perdirbti.

Medžiagų perdirbimas sumažina atliekų ir gamybai naudojamų žaliavų (pvz., metalų) kiekį, kurio gamybai reikia nemažai energijos ir kurios metu susidaro kenksmingų medžiagų. Perdirbimas mažina gamtos išteklių naudojimą, nes plastiko ir metalo detales galima pakartotinai panaudoti įvairiuose gamybos procesuose.

Daugiau informacijos apie atlieku šalinimą rasite savo atlieku surinkimo centre arba j parduotuvėje, kurioje buvo jsigytas gaminys.

TECHNINÈS PRIETAISO CHARAKTERISTIKOS

Tipas		GBF50 E5	GBF80 E5	GBF100 E5	GBF120 E5	GBF150 E5
Numatytas apkrovos profilis M M L L XL
Energinio efektyvumo klasė 1)		B B C C C
Vandens šildymo energinis efektyvumas (ŋwh) 1)	[%] 39,2	39,1 40 39,5 40
Elektros energijos suvartojimas metų bėgyje 1)	[kWh] 1309	1313 2542	2593	4179
Elektros energijos suvartojimas paros bėgyje 2)	[kWh]	6,985	7,251	13,568	13,931	21,670
Termostato temperatūros nustatymas				ECO
„Smart“ reikšmė 3)		1	1	1	1	1
Elektros suvartojimas savaitės bėgyje, jjungus išmanuji valdymą	[kWh]	24,953	28,391	51,286	52,514	89,251
Elektros suvartojimas savaitės bėgyje, nejungiant išmaniojo valdymo	[kWh]	29,071	34,226	60,245	61,737	101,722
Tūris	[l]	47,0	76,1	96,1	116,4	145,5
Sumaišyto iki 40 °C V40 kiekis 2)	[l]	66	116	137	172	213
Nominalusis slėgis	[MPa (bar)]		0,6 (6) / 0,9 (9) / 1,0 (10)
Svoris / pripildytas vandeniu	[kg]	24/74	30/110	34/134	41/161	50/200
Antikorozinė katilo apsauga Emaliuota / Mg anodas		• / •	• / •	• / • • / •	• / •
Apsauga nuo perkaitimo		•	•	•	•	•
Apsauga nuo jjungimo be vandens		•	•	•	•	•
Bendras galingumas	[W]			20002 x 1000
Kaitinimo elementų skaičius ir galingumas	[W]
Itampa	[V-]			230
Apsaugos klasė				I
Apsaugos laipsnis				IP24
Sušildymo nuo 10 °C iki 65 °C laikas	[h] 1	38	2 37	3 16	3 55	4 54
Pakuotės matmenys	[mm]	480 x 490 x 615	480 x 490 x 835	480 x 490 x 980	480 x 490 x 1135	480 x 490 x 1350

Lentelės duomenys galioja, šildytuvą ant sienos sumontavus vertikaliai.
^1) Komisijos sprendimas EU 812/2013; EN 50440
2) EN 50440
3) Energinio efektyvumo ir elektros energijos suvartojimo duomenys galioja, tik esant ijungtam išmaniojo valdymo blokui.

PASILIEKAME TEISE

PRIETAISO FUNKCIONALUMO NEJTAKOJANTIEMS PAKEITIMAMS.

Naudojimo instrukciją taip pat galite rasti mūsų tinklapyje http://www.gorenje.com.
