GT5O - Vandens šildytuvas GORENJE - Nemokama naudojimo instrukcija

Gaminio tipas	Elektrinis vandens šildytuvas
Prekės ženklas	Gorenje
Modelis	GT5O
Talpa	50 litrų
Matmenys (A x P x G)	Apytiksl. 550 x 400 x 450 mm
Svoris	Apytiksl. 18 kg
Maitinimas	220-240 V, 50 Hz
Šildymo galia	2000 W
Maksimali temperatūra	75 °C
Energijos vartojimo efektyvumo klasė	B
Budėjimo režimo sąnaudos	0,5 kWh/24h
Apsauga nuo perkaitimo	Taip, su automatiniu išjungimu
Slėgio mažinimo vožtuvas	Įtrauktas, 8 bar
Apsauga nuo korozijos anodas	Magnio anodas, keičiamas
Izoliacija	Poliuretano putos, 40 mm
Montavimo tipas	Montuojamas ant sienos vertikaliai
Prijungimas	G 1/2 colio įvadas/išvadas
Valdymo tipas	Mechaninis termostatas su rankenėle
Ekranas	Nėra ekrano, indikatoriaus lemputė
Medžiaga	Plieninis bakas su emalio danga
Apsaugos klasė	IP24
Priežiūra	Kasmetinis nuosėdų šalinimas ir anodo patikra
Atsarginės dalys	Termostatas, šildymo elementas, anodas yra
Garantija	2 metai

Dažnai užduodami klausimai - GT5O GORENJE

Kaip sumontuoti Gorenje GT5O vandens šildytuvą?

Montavimą turi atlikti kvalifikuotas specialistas. Pritvirtinkite įrenginį vertikaliai ant tvirtos sienos, prijunkite prie šalto vandens tiekimo ir karšto vandens išvado naudodami G 1/2 colio jungtis, ir prijunkite prie 220-240 V maitinimo šaltinio su tinkamu įžeminimu. Įsitikinkite, kad slėgio mažinimo vožtuvas yra tinkamai sumontuotas, o išleidimo vamzdis nukreiptas į saugų kanalizaciją.

Kaip nustatyti temperatūrą ant GT5O?

Pasukite termostato rankenėlę, esančią priekiniame skydelyje, iki norimos temperatūros, paprastai nuo 30 °C iki 75 °C. Indikatoriaus lemputė užsidegs, kai šildoma, ir užges, kai pasiekiama nustatyta temperatūra.

Kokios priežiūros reikalauja GT5O?

Reguliari priežiūra apima magnio anodo tikrinimą ir keitimą kas 1-2 metus, kad būtų išvengta korozijos, ir kasmetinį bako nuosėdų šalinimą, jei turite kietą vandenį. Taip pat periodiškai išbandykite slėgio mažinimo vožtuvą.

Kodėl mano GT5O vandens šildytuvas nešildo?

Patikrinkite, ar prijungtas maitinimas ir ar įjungtas grandinės pertraukiklis. Jei indikatoriaus lemputė nešviečia, termostatas gali būti sugedęs arba šildymo elementas gali būti perdegęs. Kreipkitės į techniką dėl pakeitimo.

Kiek laiko užtrunka pašildyti pilną baką?

Su 2000 W šildymo elementu ir 50 litrų talpa paprastai užtrunka apie 80-90 minučių pašildyti vandenį nuo 15 °C iki 75 °C.

Ar galiu sumontuoti GT5O lauke?

GT5O turi IP24 apsaugos klasę, o tai reiškia, kad jis apsaugotas nuo vandens purslų, tačiau nėra visiškai atsparus oro sąlygoms. Jis turėtų būti montuojamas patalpose arba apsaugotoje vietoje, kad būtų išvengta užšalimo ir tiesioginio lietaus.

Ką daro slėgio mažinimo vožtuvas?

Slėgio mažinimo vožtuvas automatiškai išleidžia perteklinį slėgį, kad būtų išvengta bako plyšimo. Jis suprojektuotas atsidaryti esant 8 bar. Visada įsitikinkite, kad išleidimo vamzdis nėra užsikimšęs.

Ar GT5O yra energiją taupantis?

GT5O yra priskirtas energijos vartojimo efektyvumo klasei B, o budėjimo režimo sąnaudos yra 0,5 kWh/24h. Norėdami taupyti energiją, nustatykite termostatą į 50-60 °C ir izoliuokite karšto vandens vamzdžius.

Kaip išleisti vandenį iš GT5O?

Išjunkite maitinimą ir šalto vandens tiekimą. Prijunkite žarną prie išleidimo vožtuvo, atidarykite vožtuvą ir atidarykite karšto vandens čiaupą, kad įleistų orą. Išleiskite baką visiškai priežiūros ar žiemos saugojimo metu.

Kur galiu rasti atsargines dalis GT5O?

Atsarginės dalys, tokios kaip termostatas, šildymo elementas ir magnio anodas, yra prieinamos Gorenje serviso centruose ar įgaliotuose prekiautojuose. Naudokite tik originalias dalis saugumui užtikrinti.

NAUDOJIMO INSTRUKCIJA GT5O GORENJE

8 metų ir vyresni vaikai, sutrikusių fizinių, jutiminių ar protinių gebėjimų asmenys bei asmenys, kuriems trūksta patirties ar žinių, prietaisu gali naudotis tik prižiūrimi, jiems paaiškinus, kaip saugiai prietaisu naudotis, bei jiems supratus galimą pavojų.

Vaikams su prietaisu žaisti draudžiama.
⚠️ Vaikams prietaiso valyti ar kitaip juo rūpintis be suaugusiųjų priežiūros draudžiama.
⚠ Prietaisas turi būti montuojamas, laikantis šalyje galiojančių reikalavimų ir gamintojo instrukcijų. Montavimo darbus turi atlikti kvalifikuotas montuotojas.
Esant uždarai (kaupiamajai) sistemai, prie vandens šildytuvo privedimo žarnelės būtina įrengti nominaliojo 0,6 Mpa (6 barų), 0,9 MPa (9 barų) arba 1,0 MPa (10 barų) slėgio apsauginį vožtuvą (žiūrėkite įrašą gamintojo lentelėje), kuris saugotų nuo slėgio katile padidėjimo daugiau nei 0,1 MPa (1 baro) virš nominaliojo.
⚠️ Iš apsauginio vožtuvo nutekamosios angos gali lašėti vanduo, todėl nutekamoji anga turi turėti išėjimą i atmosferos slėgį.
Apsauginio vožtuvo išvadas turi būti nukreiptas žemyn ir apsaugotas nuo užšalimo.
Kad apsauginis vožtuvas gerai veiktų, jį reikia periodiškai tikrinti, šalinti kalkių nuosėdas ir sekti, kad jis neužsikimštų.
Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromaji vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų!
Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu!
Nuo termostato gedimo šildytuvas apsaugotas papildomo šiluminio saugiklio. Termostatui sugedus, vanduo šildytuve pagal saugumo standartus gali jkaisti net iki 130 °C. Montuojant vandens įvadą būtinai reikia atsižvelgti j tai, kad vandens temperatūra gali pakilti iki minėtos vertės.
Jei šildytuvą nuo elektros tinklo atjungsite aplinkoje, kur yra vandens užšalimo rizika, iš jo reikia išleisti vandenj.
⚠️ Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

Mūsų produktuose yra ekologiškai saugūs ir sveikatai nekenksmingi komponentai, todėl pasibaigus naudojimo laikui juos galima lengvai išmontuoti ir perdirbti.

Medžiagų perdirbimas sumažina atliekų ir gamybai naudojamų žaliavų (pvz., metalų) kiekį, kurio gamybai reikia nemažai energijos ir kurios metu susidaro kenksmingų medžiagų. Perdirbimas mažina gamtos išteklių naudojimą, nes plastiko ir metalo detales galima pakartotinai panaudoti įvairiuose gamybos procesuose.

Daugiau informacijos apie atlieku šalinimą rasite savo atlieku surinkimo centre arba i parduotuvėje, kurioje buvo jsigytas gaminys.

Gerbiamas Pirkėjau, dėkojame, kad pirkote mūsų gaminį. PRIEŠ MONTUODAMI IR PRADĖDAMI NAUDOTI VANDENS ŠILDYTUVĄ, PRAŠOME JŪSŲ ATIDŽIAI PERSKAITYTI INSTRUKCIJA.

Šildytuvas pagamintas pagal galiojančius standartus ir oficialiai išbandytas, jam yra išduotas saugumo ir elektromagnetinio suderinamumo sertifikatai. Šildytuvo pagrindiniai techniniai parametrai yra nurodyti gamintojo lentelėje, užklijuotoje prie įvadinės žarnelės ant šildytuvo dugno. Šildytuvą prie vandentiekio bei elektros tinklų gali jungti tik kvalifikuotas specialistas. Remontuoti šildytuvą iš vidaus, šalinti kalkių nuosėdas, tikrinti ir keisti apsauginį antikorozinį anodą gali tik gamintojo įgaliota serviso tarnyba.

MONTAVIMAS

Vandens šildytuvas turi būti jrengtas patalpoje, apsaugotoje nuo užšalimo, ir turi būti kuo arčiau prie naudojimo vietos. Jis turi būti pritvirtintas prie sienos, naudojant tinkamus sienų varžtus su minimaliu 5 mm skersmeniu.

Atsižvelgiant j poreikius, galite pasirinkti prietaiso montavimą virš kriauklės (GT 5 O, GT 10 O; GT 15 O) arba po kriaukle (GT 5 U, GT 10 U; GT 15 U).

Šildytuvo pajungimo ir montavimo išmatavimai [mm]

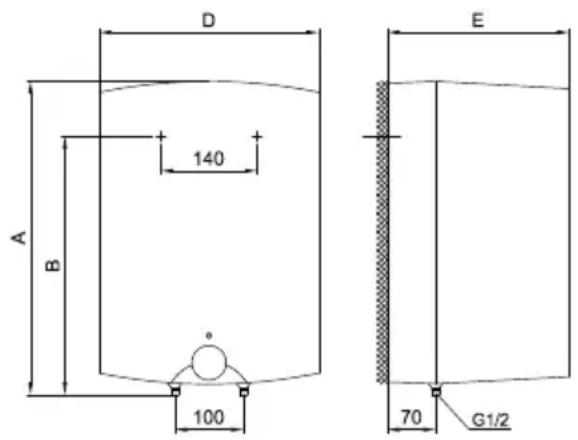

Montavimas virš praustuvo / kriauklės

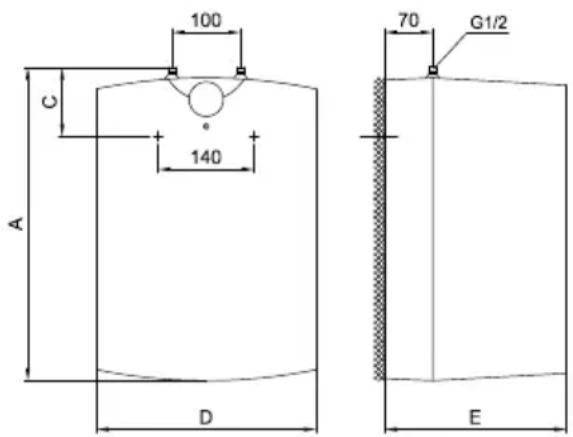

Montavimas po praustuvu / kriaukle

	A	B	C	D	E
GT 5 O	396	270		256	260
GT 5 U	396		144	256	260
GT 10 O	500	398		350	265
GT 10 U	500		122	350	265
GT 15 O	500	398		350	310
GT 15 U	500		122	350	310

JUNGIMAS PRIE VANDENTIEKIO TINKLO

T

Šildytuvo vandens privedimo ir nuvedimo žarnelės yra pažymėtos skirtingomis spalvomis. Šalto vandens privedimas pažymėtas mėlynai, šilto vandens nuvedimas – raudonai.

Šildytuvas prie vandentiekio tinklo gali būti jungiamas dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema vandeniu aprūpina kelis vartojimo taškus. Atvira (pratekanti) sistema vandeniu aprūpina tik vieną vartojimo tašką. Priklausomai nuo pasirinktos jungimo sistemos, turite sumontuoti atitinkamus vandens maišytuvus.

Uždaroje (kaupiamojoje) vandens pajungimo sistemoje vandens paémimo taškuose būtina naudoti maišytuvus. Norint užtikrinti saugų šildytuvo veikimą, ant privedimo žarnelės būtina pastatyti 0,1 MPa (1 baro) slėgiui nustatytą apsauginį vožtuva arba apsauginę grupę, kas apsaugotų nuo viršslėgio katile susidarymo. Apsauginio vožtuvo nutekamoji anga turi turėti išėjimą į atmosferos slėgį. Vandeniiui šildytuve šylant, vandens slėgis katile kyla iki apsauginiame vožtuve nustatytos ribos. Kadangi vandens grįžimas į vandentiekio sistemą užblokuotas, iš apsauginio vožtuvo nutekamosios angos gali lašėti vanduo. Lašantį vandenį į nuotakas galite nuvesti po apsauginiu vožtuvu įrengę surinkimo antgalį. Po apsauginio vožtuvo išvadu įrengta nutekamoji žarnelė turėtų būti nukreipta tiesiai žemyn ir apsaugota nuo užšalimo.

Norėdami išvengti varvėjimo iš apsauginio vožtuvo, ant šildytuvo privedimo žarnelės galite sumontuoti ne mažesnės kaip 5 proc. šildytuvo talpos išsiplėtimo rezervuarą.

Kad apsauginis vožtuvas veiktų tinkamai, jį reikia reguliariai tikrinti, šalinti kalkių nuosėdas ir įsitikinti, kad apsauginis vožtuvas nėra užsikimšęs. Kad patikrintumėte vožtuvą, turite atverti apsauginio vožtuvo išėjimo angą, sukdami rankenėlę arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia nepriekaištingai, jei pro vožtuvo išėjimo angą išbėga vanduo.

Atviroje (pratekamoje) vandens pajungimo sistemoje prieš vandeniui patenkant j šildytuvą būtina sumontuoti atbulinį vožtuvą, kuris neleidžia vandeniui ištekėti iš katillo, kai sistemoje nelieka vandens. Tokioje sistemoje leidžiama naudoti tik pratekančio srauto maišytuvą. Šildytuve kylant temperatūrai, didėja vandens tūris, dėl ko iš maišytuvo laša vanduo. Stipriai užsukdami maišytuvo rankenėlę lašėjimo nesustabdysite, tačiau galite sugadinti maišytuvą.

Atvira (pratekamoji) sistema

Uždara (kaupiamoji) sistema

Montavimas virš praustuvo / kriauklės

Montavimas virš praustuvo / kriauklės

Montavimas po praustuvu / kriaukle

Montavimas po praustuvu / kriaukle

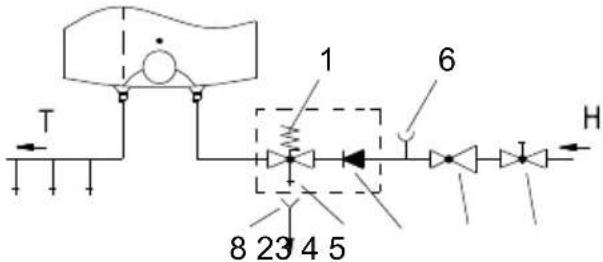

SUTARTINIAI ŽYMĚJIMAI:

5 - Uždaromasis vožtuvas

6 - Antgalis manometro pajungimui

7 - Maišytuvas – montavimas virš praustuvo / kriauklės

7a - Maišytuvas – montavimas po praustuvu / kriaukle

8 - Prie nuotakų prijungtas piltuvėlis

H - Šaltas vanduo

T - Karštas vanduo

Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromaji vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų!

Jei vandentiekio tinkle slėgis neviršija nominaliojo, šildytuvą galima jungti tiesiogiai, be redukcinio vožtuvo. Jei vandentiekio tinkle slėgis viršija nominaluji, būtina statyti redukcinį vožtuvą.

Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu!

Pirma kartą pildant vandeniu, atsukite maišytuvo karšto vandens rankenėlę.

Šildytuvas yra užpildytas, kai vanduo ima tekėti per maišytuvo išleidimo čiaupą.

JUNGIMAS PRIE ELEKTROS TINKLO

Vandens šildytuvas turi būti prijungtas prie maitinimo šaltinio, jam turi būti jrengtas elektros kabelis su kištuku. Jei esamas kabelis bus pakeistas nauju, ilgesniu kabeliu, naujasiskabelis turi būti prijungtas prie laidų, prisuktų prie jungčių. šiuo atveju vandens šildytuvas pirmiausia turi būti atjungtas nuo maitinimo šaltinio.

Šildytuvą jungti prie elektros tinklo reikia laikantis elektrinių prietaisų instaliavimo standartų. Norint atitikti šalies montavimo taisykles, tarp vandens šildytuvo ir elektros

energijos tiekimo tinklo reikia jrengti visų polių atjungimo jungiklius.

SUTARTINIAI ŽYMĚJIMAI:

1 – Termostatas
2 - Bimetalinis saugiklis
3 - Kaitinimo elementas
4 – Šviesos indikatorius
5 - Laidų jungimo blokas

L - Fazès laidas
N - Neutralus laidas
÷ - Jžeminimo laidas

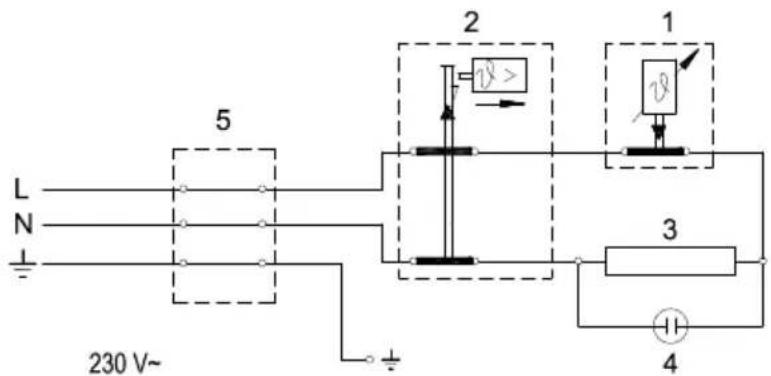

Elektros jungimo schema

SPĖJIMAS: prieš bet kokį šildytuvo remontą iš vidaus, prietaisą būtinai atjunkite nuo elektros tinklo! Prietaisą remontuoti gali tik kvalifikuotas specialistas!

PRIEŽIŪRA IR VEIKIMAS

Vandens šildytuvas yra paruoštas naudoti, kai jis yra prijungtas prie vandens ir energijos šaltinių. Sukant termostato rankenėlę, kuri yra ant apsauginio gaubto šono, vandens temperatūra gali būti nustatyta nuo padėtis "* apsaugos nuo užšalimo padėtis ir " ●" apyt. 75 °C padėtis. Rekomenduojame nustatyti rankenėlės padėtį " e ", nes taip šildytuvas veiki taupiau. Šitaip palaikoma maždaug 35 °C (GT 10 ir yra GT 15) ir maždaug 41 °C (GT 5) vandens temperatūra. Tokiu būdu palaikoma 55 °C vandens temperatūra. Šioje temperatūroje šildytuvas taip pat mažiau sukaupia kalcio ir kalkių, taip pat sumažinami šilumos nuostoliai, nei esant aukštesnei temperatūrai. Dėl saugumo priežasčių galite pasirinktinai nustatyti aukščiausią vandens šildytuvo temperatūrą. Darykite taip:

a) jstatykite atsuktuvą i plyšj 1 ir nuimkite mygtuko dangtelj 2,
b) Nustatykite rankenėlės ribotuvą 3 j bet kurią norimą temperatūros vertę,
C: 35 °C
B: 45^ C
A: 55^ C
O: 75^ C
c) Uždėkite mygtuko dangtelį 2.

Kaitinimo elementas veikia, kai dega indikatorius, ir jis dega, kol rezervuaro temperatūra pasiekia nustatytą lygį arba tol, kol šildytuvas neišjungiamas. Kai vandens šildytuvas nenaudojamas ilgesnį laiką, jis turėtų būti apsaugotas nuo užšalimo nustatant temperatūrą į "*". Neatjunkite maitinimo. Taip rezervuare palaikoma apie 9 °C vandens temperatūra. Jei nusprendėte atjungti maitinimą, vandens šildytuvas turėtų būti kruopščiai ištuštintas užšalimą. Vanduo iš šildytuvo išleidžaimas per šildytuvo įleidimo / išleidimo vamzdį.

Vandens šildytuvo išorė gali būti valoma švelniu valiklio tirpalu. Nenaudokite jokių abrazyvinių valiklių.

Reguliari prevencinė priežiūra ir patikrinimai užtikrina nepriekaištingą jūsų šildytuvo veikimą ir ilgaamžiškumą. Pirmasis iš šių patikrinimų turėtų būti atliekamas įgalioto techninės priežiūros paslaugų teikėjo praėjus maždaug dvejiems metams nuo įrengimo dienos, siekiant patikrinti apsauginių antikorozinių anodų nusidėvėjimą ir pašalinti kalcio ir kalkių sankaupas, jei reikia. kalcio ir kalkių sankaupos vandens šildytuve priklauso nuo vandens, tekančio per šildytuvą, kokybės, kiekio ir temperatūros. Techninės priežiūros paslaugų teikėjas taip pat pateiks būklės ataskaitą ir rekomenduos kito patikrinimo datą.

Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

TECHNINÉS PRIETAISO CHARAKTERISTIKOS

Tipas		GT 5 O	GT 5 U	GT 10 O	GT 10 U	GT 15 O	GT 15 U
Numatytas apkrovos profilis		XXS	XXS	XXS	XXS	XXS	XXS
Energinio efektyvumo klasė 1)		A	A	A	A	A	A
Vandens šildymo energinis efektyvumas (ŋwh) 1)	[%]	35,9	35,2	36,3	35,2	36,1	35,3
Elektros energijos suvartojimas metų bėgyje 1)	[kWh]	514	525	508	524	510	523
Elektros energijos suvartojimas paros bėgyje 2)	[kWh]	2,410	2,480	2,377	2,461	2,391	2,465
Termostato temperatūros nustatymas		e
"Smart" reikšmė		0	0	0	0	0	0
Tūris	[l]	6,2	6,6	9,8	9,9	14,8	14,9
Nominalusis slėgis	[[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Svoris / pripildytas vandeniu	[kg]	6,8 / 11,8		8 / 18		11 / 26
Antikorozinė katilo apsauga		Emaliuota / Mg anodas
Bendras galingumas	[W]	2000
Itampa	[V~]	230
Apsaugos klasė		I
Apsaugos laipsnis		IP24
Sušildymo nuo 10 °C iki 65 °C laikas	[min]	11		20		29
Pakuotės matmenys	[mm]	300x300x440		300x400x530		350x400x530

1) Komisijos sprendimas EU 812/2013; EN 50440
2) EN 50440

PASILIEKAME TEISE PRIETAISO FUNKCIONALUMO NEJTAKOJANTIEMS PAKEITIMAMS.

Naudojimo instrukciją taip pat galite rasti mūsų tinklapyje http://www.gorenje.com.
