Gaminio tipas	Elektrinis vandens šildytuvas
Modelis	OTG120SLSIMC6
Talpa	120 litrų
Matmenys (A x P x G)	1300 x 900 x 430 mm
Svoris (tuščias)	41 kg
Svoris (pilnas)	161 kg
Nominalus slėgis	0,6 MPa (6 bar)
Antikorozinė apsauga	Emaliuotas bakas su magnio anodu
Prijungta galia	2000 W
Įtampa	230 V~
Apsaugos klasė	I
Apsaugos laipsnis	IP24
Įkaitimo laikas iki 75°C	Maždaug 7 valandos 15 minučių
Sumaišytas vanduo 40°C temperatūroje	236 litrų
Energijos sąnaudos (budėjimo režimas)	1,79 kWh/24val
Vandens prijungimas	Uždaro kontūro slėginė sistema arba atviro kontūro gravitacinė sistema
Termostato diapazonas	25°C iki 75°C
Apsauginis vožtuvas	Reikalingas (apsauginis vožtuvas) su atmosferinio slėgio išvadu
Montavimas	Montuojamas vertikaliai ant sienos, varžto skersmuo mažiausiai 8 mm
Elektros prijungimas	Maitinimo laidas mažiausiai 1,5 mm² (H05VV-F 3G 1,5 mm²), būtinas visų polių atjungimo jungiklis
Priežiūra	Patikrinkite apsauginį anodą ir pašalinkite kalkes kas 2 metus per įgaliotąjį servisą
Apsauga nuo užšalimo	Nustatykite termostatą į "*" padėtį (apie 10°C) arba išleiskite vandenį, jei išjungta maitinimas

Dažnai užduodami klausimai - OTG120SLSIMC6 GORENJE

Kaip sumontuoti Gorenje OTG120SLSIMC6 vandens šildytuvą?

Šildytuvas turi būti montuojamas vertikaliai ant sienos su mažiausiai 8 mm skersmens varžtais. Sumontuokite jį kuo arčiau išvadų. Patalpose su vonia ar dušu laikykitės IEC 60364-7-701. Įsitikinkite, kad sienos laikomoji galia yra pakankama.

Kokios yra vandens prijungimo galimybės šiam vandens šildytuvui?

Galite naudoti uždaro kontūro slėginę sistemą keliems išvadams arba atviro kontūro gravitacinę sistemą vienam išvadui. Slėginėje sistemoje reikia apsauginio vožtuvo; gravitacinėje sistemoje reikia atbulinio vožtuvo.

Kaip nustatyti norimą vandens temperatūrą?

Pasukite termostato rankenėlę ant priekinio dangtelio, kad pasirinktumėte temperatūrą nuo 25°C iki 75°C. 'e' padėtis (apie 55°C) yra ekonomiškiausia.

Ką rodo kontrolinė lemputė?

Kontrolinė lemputė rodo, kad elektrinis šildymo elementas veikia. Ji užsidega, kai šildytuvas šildo, ir užgęsta, kai pasiekiama nustatyta temperatūra.

Kaip apsaugoti vandens šildytuvą nuo užšalimo?

Jei nenaudojate ilgą laiką, palikite maitinimą įjungtą ir nustatykite termostatą į '*' padėtį, kad palaikytumėte apie 10°C. Jei atjungiate maitinimą, visiškai išleiskite vandenį per įvadinį vamzdį, kad išvengtumėte užšalimo pažeidimų.

Kaip išvalyti vandens šildytuvą?

Išorines dalis valykite švelnia ploviklio tirpalu. Nenaudokite tirpiklių ar abrazyvinių medžiagų. Vidinis valymas (kalkių šalinimas) turi būti atliekamas įgaliotojo serviso.

Kaip dažnai reikia atlikti priežiūrą?

Pirmoji priežiūros patikra turėtų būti atliekama maždaug po dvejų metų nuo įrengimo. Patikrinkite apsauginį antikorozinį anodą ir pašalinkite kalkes ar nuosėdas. Vėlesnės patikros pagal būklės ataskaitą.

Ar galiu pats remontuoti vandens šildytuvą?

Ne, nerekomenduojama bandyti remontuoti. Visus remonto ir priežiūros darbus šildytuvo viduje turi atlikti įgaliotasis techninės priežiūros servisas.

Kokie saugos įtaisai reikalingi montavimui?

Ant tiekimo vamzdžio turi būti sumontuotas apsauginis vožtuvas, kad slėgis neviršytų nominalaus daugiau kaip 0,1 MPa. Taip pat visų polių atjungimo jungiklis tarp šildytuvo ir maitinimo šaltinio.

Kokie yra OTG120SLSIMC6 matmenys ir svoris?

Matmenys: 1300 mm (aukštis) x 900 mm (plotis) x 430 mm (gylis). Tuščias svoris 41 kg, pilnas svoris 161 kg.

NAUDOJIMO INSTRUKCIJA OTG120SLSIMC6 GORENJE

Gerbiamas pirkėjau, dėkojame, kad pirkote mūsų gamini.

Prieš montavimą ir pirmą vandens šildytuvo paleidimą atidžiai perskaitykite šią instrukcija.

ŠIO PRIĚTAISO NĚRA SKIRTI NAUDOTI ASMENIMS (ISKAITANT VAIKUS) SU SUMAŽINTAS FIZINĖ, SENSORINĖS AR PSICHINIO SUGEBĖJIMUS, AR TRŪKSTA PATIRTĮ IR ŽINIAS, NEBENT JIE BUVO PAREIŠKĖ PRIEŽIŪRA IR INSTRUKCIJOS DĖL NAUDOJIMOSI ĮRENGINIAI ASMUO, ATSAKINGAS UŽ JŲ SAUGOS.

VAIKAI TURI BÜTI PRIŽIÜRIMI, SIEKIANT UŽTIKRINTI, KAD JIE NE ŽAISTI SU PRIETAISU.

Vandens šildytuvas pagamintas sutinkamai su galiojančiais standartais ir yra praėjęs atestaciją, bei įvertintas ISO bei saugumo sertifikatais. Pagrindinės įrenginio charakteristikos nurodytos ant gamintojo lentelės, esančios tarp vandens prijungimo atvamzdžių. Šildytuvą prie elektros tinklo ir vandentiekio gali pajungti tik autorizuota tarnyba ar įgaliotas specialistas. Garantinį ir pogarantinį aptarnavimą ir remonta, nuovirų pašalinimą, antikorozinio anodo patikrinimą ar pakeitimą gali atlikti tik gamintojo įgaliota serviso tarnyba.

MONTAVIMAS

Vandens šildytuvas turi būti montuojamas kaip galima arčiau vandens paėmimo taškų. Jei vandens šildytuvą montuosite patalpoje, kurioje yra vonia arba dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Turi būti pritaisomas prie sienos, naudojant tinkamus kietosios sluoksniuotosios klinties varžtus su nemažesniu nei 8 mm diametru. Silpnos sienos vietose kur bus tvirtinamas prietaisas, turi būti atatinkamai sutvirtintos serijos šildytuvai montuojami ant sienos tik vertikalioje padėtyje.

TECHNINĖS VANDENS ŠILDYTUVŲ CHARAKTERISTIKOS

Tipas		OTG 30 SLIM	OTG 50 SLIM	OTG 65 SLIM	OTG 80 SLIM	OTG 100 SLIM	OTG 120 SLIM
Tūris	[l]	30	50	65	80	100	120
Nominalus slėgis	[MPa (bar)]	0,6 (6)
Svoris tuščio / pripildyto	[kg]	19/49	24/74	28/93	31/111	36/136	41/161
Antikorozinė bako apsauga		emaliuotas/ Mg anodas
Kaitinimo elemento galingumas	[W]	2000
Įtampa	[V~]	230
Apsaugos klasė		I
Apsaugos laipsnis		IP24
Sušildymo iki 75 °C laikas 1)	[h]	1^05	1^55	2^30	3^05	3^55	4^35
Sumaišyto iki 40 °C vandens kiekis	[l]	50	89	120	145	200	236
Šilumos nuostoliai 2)	[kWh/24h]	0,69	0,94	1,12	1,30	1,54	1,79

1) Vandens sušildymo laikas skaičiuojamas, kai jtekančio šalto vandens temperatūra 10 °C.

2) Šilumos nuostoliai skaičiuojami kai šildytuve palaikoma pastovi 65 °C temperatūra, kai aplinkos temperatūra siekia 20 °C. Matavimai atlikti pagal EN 60379.

A B C
OTG 30 SLIM	510	310	235
OTG 50 SLIM	690	470	250
OTG 65 SLIM	820	605	245
OTG 80 SLIM	950	735	245
OTG 100 SLIM	1125	900	255
OTG 120 SLIM	1300	900	430

Prijungimo ir montažiniai šildytuvo matmenys [mm]

PRIJUNGIMAS PRIE VANDENTIEKIO TINKLO

Vandens privedimo ir karšto vandens nuvedimo antgaliai pažymėti skirtingomis spalvomis : mėlynas-šaltas vanduo, raudonas-karštas.

Vandens šildytuvas prie vandentiekio tinklo gali jungtis dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema aprūpina vandeniu kelis vartojimo taškus, o atvira (pratekanti) - tik viename taške. Priklausomai nuo pasirinktos sistemos turi būti montuojami atatinkami vandens maišytuvai. Atviroje vandens pajungimo sistemoje prieš šildytuvą būtina pastatyti atbulinį vožtuvą, kuris neleis karštam vandeniui patekti į šalto vandens vamzdį. Tokioje sistemoje reikia naudoti pratekančio srauto maišytuvą. Vandens šildytuve dėl temperatūros padidėjimo, keičiasi vandens tūris.

Dėl šios priežasties gali iš aukščiau minėto maišytuvo gali lašėti vanduo. Nesistenkite sustabdyti vandens stipriai užsukdami kraną, nes galite pažeisti maišytuvą.

Uždaroje vandens pajungimo sistemoje būtina naudoti maišytuvus vandens paėmimo taškuose. Ant šalto vandens padavimo vamzdžio būtina pastatyti apsauginį/atbulinį vožtuvą, kuris nustatytas 0,1 MPa slėgiui arba apsauginę grupę, kuri apsaugotų apsaugotų nuo viršslėgio susidarymo bake. Vandeniiui šylant, slėgis šildytuve kyla iki nustatyto 0,1 MPa.

Apsauginio vožtuvo išvadas privalo turėti išėjimą į atmosferos slėgį. Vandens perteklius gali lašėti iš apsauginio vožtuvo angos, todėl rekomenduojama nuo apsauginio vožtuvo iki nuotėkynes nuvesti lankstų vamzdelį ar šlangą. Ji turėtų būti nukreipta tiesiai žemyn ir būtų apsaugota nuo užšalimo.

Jei esama vandentiekio sistema neleidžia leisti varvančio vandens iš grjžtamojo apsauginio vožtuvo į kanalizacijos vamzdį, Jūs galite išvengti varvėjimo, suinstaliuodami 3 litru talpos rezervuarą ant boilerio vandens jleidimo vamzdžio.

Kad apsauginis vožtuvas dirbtų teisingai, turite jį patys periodiškai tikrinti. Kad patikrintumėte vožtuvą, Jūs turite atidaryti grįžtamojo apsauginio vožtuvo išėjimo angą, sukdami rankenėlž arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia tinkamai, jeigu vanduo išbėga iš purkštuko, kai išėjimo anga yra atidaryta.

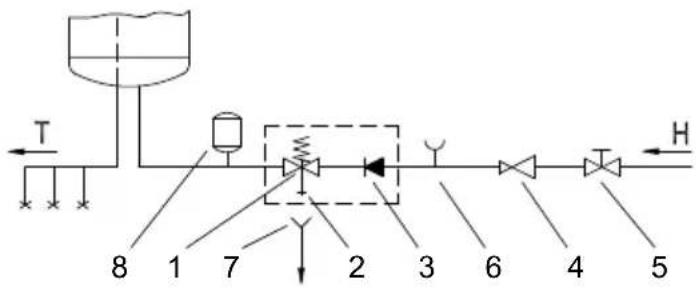

Uždara (kaupiamoji) sistema

Atvira (pratekanti) sistema

Sutartiniai žymėjimai:

1 - Apsauginis vožtuvas
2 - Vandens nuleidimo antgalis
3 - Atbulinis vožtuvas
4 - Redukcinis vožtuvas
5 - Ventilis

6 - Antgalis manometro pajungimui
7 - Trapas ar kanalizacijos vamzdis
8 - Išsiplėtimo indas
H - Šaltas vanduo
T - Karštas vanduo

Griežtai draudžiama statyti uždaromajj ventilj tarp šildytuvo ir atbulinio/apsauginio vožtuvo.

Jeigu vandentiekio tinkle slėgis neviršija 0,6 MPa (6 barus), vandens šildytuvą galima jungti tiesiogiai. Jeigu slėgis viršija 0,6 MPa (6 barus), turi būti suinstaliuojamas redukcinis vožtuvas.

Esant padidintam vandens kietumui, būtina statyti vandens kietumą reguliuojančius filtrus. Prieš pajungiant vandens šildytuvą i elektros tinklą, būtina užpildyti šildytuvą vandeniu. Tam reikia atsukti karšto vandens padavimo čiaupą. Šildytuvas bus pilnai užpildytas, kai iš karšto vandens čiaupo pradės bėgti vanduo.

PAJUNGIMAS PRIE ELEKTROS TINKLO

Prieš prijungiant prie elektros tinklo, būtina į šildytuvą įmontuoti bent 1,5 mm ^2 (H05VV -F 3G 1,5 mm ^2 ) minimalaus skerspjūvio prijungiamajį kabelį. Tam reikia nuimti termostato rankenėlę ir įstačius atsuktuvą į plyšį tarp plokštelės ir apsauginio dangtelio prie termostato rankenėlės iš vienos pusės ir iš kitos pusės nuimti priekinę apsauginio dangtelio plokštelę. Tam, kad nuimti apsauginį dangtelį, atsukite du varžtus, laikančius dangtelį.

Vandens šildytuvo pajungimas prie elektros tinklo atliekamas pagal galiojančius šalyje reikalavimus. Tarp vandens šildytuvo ir elektros instaliacijos turi būti įmontuotas įrengimas visų polių atskyrimui nuo įtampos, atitikantis šalyje galiojančius elektros instaliacijų reikalavimus.

Sutartiniai žymėjimai:

1 - Termostatas
2 - Bimetalinis saugiklis
3 - Kaitinimo elementas
4 - Kontroliné lemputé
5 - Laidų sujungimo blokas

L - Fazinis laidas
N - Nulinis laidas
± - Jžeminimo laidas

Elektroschema

Dèmesio! Šis jrenginys skirtas prijungimui prie kintamos srovės tinklo su apsauginiu jžeminimo laidu. Jūsų saugumui prijunkite prietaisą tik į rozetę su apsauginiu jžeminimu. Nekeiskite kištuko ir nenaudokite perėjimų.

ŠILDYTUVO EKSPLOATACIJA IR PRIEŽIŪRA

Vandens šildytuvu galima naudotis po jo prijungimo prie vandentiekio ir elektros linijos. Vandens temperatūra šildytuve automatiškai palaikoma termostato. Jūs galite nustatyti norimą vandens temperatūrą sukdami termostato rankenėlę. Ja galima nustatyti norimą temperatūrą nuo 25 °C iki 75 °C. Rekomenduojama rankenėlę nustatyti į padėtį “eco” prie kurios vanduo šyla iki 55 °C, kadangi ji leidžia optimaliai naudoti elektros energiją ir neleidžia susidaryti kalkių apnašoms. Jeigu ruošiatės kurį laiką nesinaudoti vandens šildytuvu, pasukite termostato rankenėlę į padėtį “*”.

Šiuo atveju bus palaikoma vandens temperatūra apie 10 °C, ir jūs išvengsite vandens šildytuvo užšalimo. Šildytuvo darbą rodo indikatoriaus lemputė.

Vanduo iš šildytuvo išteka per šildytuvo nutekamajį vamzdį. Todėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir nutekamojo vamzdžio įmontuoti specialų fittingą (trišakį) arba išleidimo ventilį. Šildytuvą galite ištuštinti ir tiesiai per apsauginį vožtuvą, pasukę rankenėlę arba vožtuvo sukamają kepurėlę į veikimo patikrinimo padėtį. Prieš tuštinant šildytuvą reikia išjungti iš elektros tinklo ir tada jjungti šilto vandens rankenėlę ant prijungto maišytuvo. Ištuštinus šildytuvą per nutekamajį vamzdį šildytuve lieka nedidelis kiekis vandens, kuris išteka nuėmus šildytuvo prijungiklį per šildytuvo jungiamają angą.

Šildytuvo išorę valykite skudurėliu su muilu ar kita skalbimo priemone. Nenaudokite tirpiklių ar kitų agresyvių valiklių.

Tam, kad užtikrinti gerą šildytuvo darbą ir jo ilgaamžiškumą, rekomenduojama periodiškai jį tikrinti. Pirmas patikrinimas turėtų būti maždaug po dviejų darbo metų. Jo metu patikrinama magnio anodo būklė, išplaunamas nuo susidariusių kalkių nuosėdų šildytuvo vidus. Pagal esamą šildytuvo būklę serviso tarnyba duos rekomendaciją apie sekantį apžiūros laiką. Magnio anodas keičiamas jeigu jo skersmuo žymiai sumažėjo arba jis visai sudilęs. Neremontuokite vandens šildytuvo patys, o kreipkitės į serviso tarnybą.

Dèmesio! Prieš remontuodami šildytuvą, įsitikinkite, kad jis atjungtas nuo elektros srovės.
